INSTRUKCJA OBSŁUGI GR-MG52 Gymrex

Opisparametru	Wartośćparametru
Nazwa produktu	ŁAWKA DO WYCISKANIA SZTANGI LEŻĄC NAŁAWCE SKOŚNEJ – GŁOWĄ W GÓRĘ
Model	GR-MG52
Wymiary (Szerokość / Głębokość / Wysokość) [mm]	1500x1240x1410
Ciężar urządzenia [kg]	97
Maksymalny ciężar (użytkownik + ciężar treningowy) [kg]	265
Zakres wzrostu użytkownika [cm]	do 185
Klasa urządzenia	SC

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

Przed użyciem należy zapoznać się z instrukcją.

UWAGA!

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do ŁAWKA DO WYCISKANIA SZTANGI LEŻĄC NA ŁAWCE SKOŚNEJ – GŁOWĄ W GÓRĘ.

2.1. Bezpieczeństwo

a) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
b) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
c) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
d) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
e) Urządzenie trzymać z dala od dzieci i zwierząt.

2.2. Bezpieczeństwo osobiste

a) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać chwycone przez ruchome części.

b) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
c) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
d) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
e) Trzymać urządzenia z dala od źródeł ognia i ciepła.
f) Sprzęt treningowy może być używany wyłącznie w miejscach, w których dostęp do niego jest szczegółowo kontrolowany przez właściciela.
g) Sprzęt treningowy może być używany tylko w miejscach nadzorowanych przez inne osoby.
h) Dzieci oraz osoby o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych należy trzymać z dala od sprzętu.
i) Z niewłaściwego lub nadmiernego treningu może wynikać zagrożenie zdrowia, należy skonsultować się z trenerem, aby wybrać właściwą metodę ćwiczeń i odpowiednie obciążenie.
j) Przed użyciem należy sprawdzić, czy wszelkie elementy zabezpieczające ciężar nie przeszkadzają w wykonywaniu ćwiczeń oraz czy wszelkie elementy regulacyjne zostały prawidłowo ustawione.
k) Utrzymywać produkt w dobrym stanie technicznym. Sprawdzać przed każdym użyciem czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie produktu). W przypadku uszkodzenia, oddać produkt do naprawy przed użyciem.
I) Nie przekraczać maksymalnego obciążenia produktu. Przekroczenie maksymalnej dopuszczalnej wagi użytkownika lub obciążenia do ćwiczeń może spowodować uszkodzenie produktu lub poważne obrażenia.
m) Produkt powinien być używany wyłącznie wewnątrz pomieszczeń. Produkt nie może być narażony na wilgoć.
n) Zalecane jest, aby wykonywać ćwiczenia pod okiem profesjonalnego trenera.
o) Przed rozpoczęciem ćwiczenia należy upewnić się, że na drodze ruchu osoby ćwiczącej nie wystaje, żaden element regulacyjny produktu.
p) Zawsze należy wykonać rozgrzewkę przed rozpoczęciem korzystania z urządzenia.
q) W przypadku odczuwania podczas ćwiczeń niepokojących symptomów np. bólu w klatce piersiowej, zawrotów głowy, braku tchu itp. należy bezzwłocznie przerwać trening oraz skonsultować się z lekarzem.
r) Urządzenie ustawić na stabilnej, suchej i płaskiej powierzchni, dbając o zachowanie minimalnego odstępu 0,6m wolnej przestrzeni wokół.
s) Przed rozpoczęciem ćwiczeń należy skonsultować się z lekarzem w celu ustalenia stanu zdrowia.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie służy do przeprowadzenia treningu wysiłkowego różnych partii ciała, przy zastosowaniu odpowiednich ćwiczeń.

Produkt przeznaczony jest do użytku w profesjonalnych klubach fitness, siłowniach, wspólnotach mieszkaniowych itp..

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

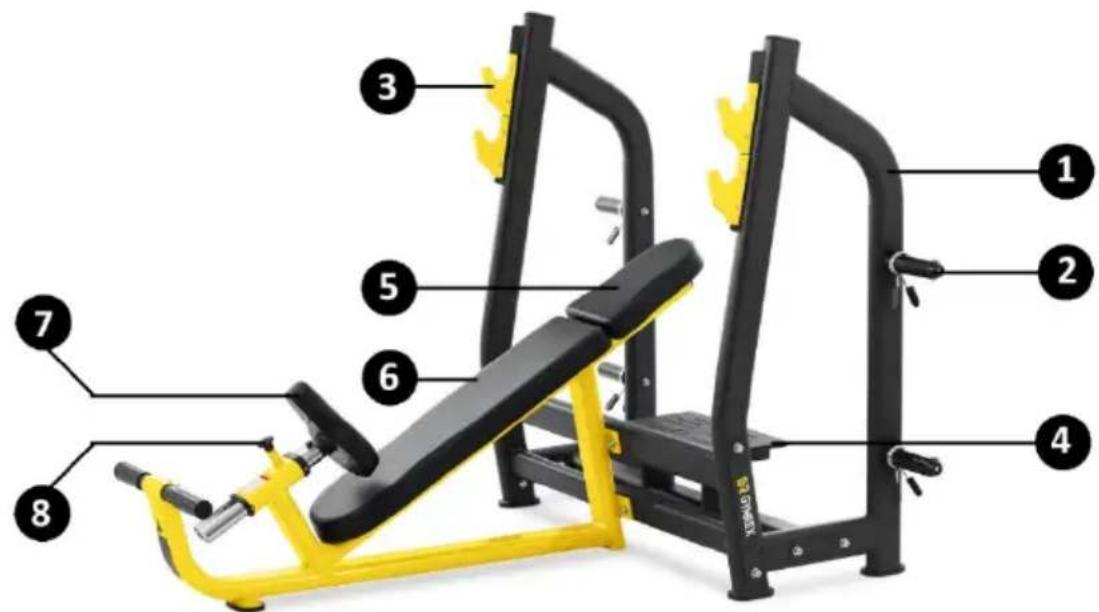

3.1. Opis urządzenia

1 - Stelaż
2 – Uchwyt na obciążenie
3 – Uchwyt na sztangę
4 - Platforma
5 – Podgłówek
6 - Oparcie
7 – Siedzisko
8 – Regulacja wysokości siedziska

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Należy zachować minimalny odstęp 0,6m wolnej przestrzeni wokół urządzenia.

MONTAŻ URZĄDZENIA

W celu poprawnego montażu urządzenia należy przygotować i użyć przyrządów:

1. Klucz M6
2. Dwa klucze 13/16"
3. Dwa klucze 17/19"

Montaż urządzenia powinien przebiegać zgodnie z kolejnością przedstawioną poniżej. Przed przystąpieniem do montażu zaleca się pogrupowanie elementów składowych.

Elementy łączeń konstrukcji:

Widok		Nazwa	Rozmiar	Ilość
		Śruba z łbem walcowym z gniazdem sześciokątnym	M12x80	10
		Śruba z łbem walcowym z gniazdem sześciokątnym	M12x70	2
		Podkładka	M12	24
		Płytka wzmacniająca	180x50	4
		Płytka wzmacniająca	365x60	2
		Nakrętka	M12	12
		Podkładka	M10	4
		Nakrętka	M10	4
		Śruba z łbem walcowym z gniazdem sześciokątnym	M8x20	11
		Podkładka	M8	11

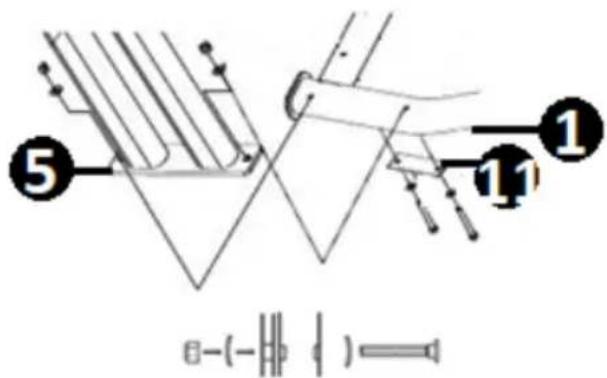

a) Między ramy boczne urządzenia (1, 2) osadzić dolny łącznik stabilizujący (5). Od strony zewnętrznej ramy prawej (1) przyłożyć płytkę wzmacniającą 365x60 (11). Zrównać osie otworów łącznika, ramy oraz płytki. Przytwierdzić konstrukcje przy pomocy śrub M12x80, podkładek M12 i nakrętek M12. Na śrubę mocującą nasunąć podkładkę. Przeprowadzić ją od zewnętrznej strony ramy przez osie otworów. Od wewnątrz przytwierdzić podkładką i nakrętką. Montaż ramy lewej (2) z łącznikiem (5) przebiega analogicznie.

⑤ ① ⑪ 8-(-||p ||) =

b) Platformę urządzenia (3) osadzić między ramy boczne (1, 2). W celu montażu powtórzyć wszystkie kroki pkt. powyżej. Użyć płytki wzmacniającej 180x50 (12).

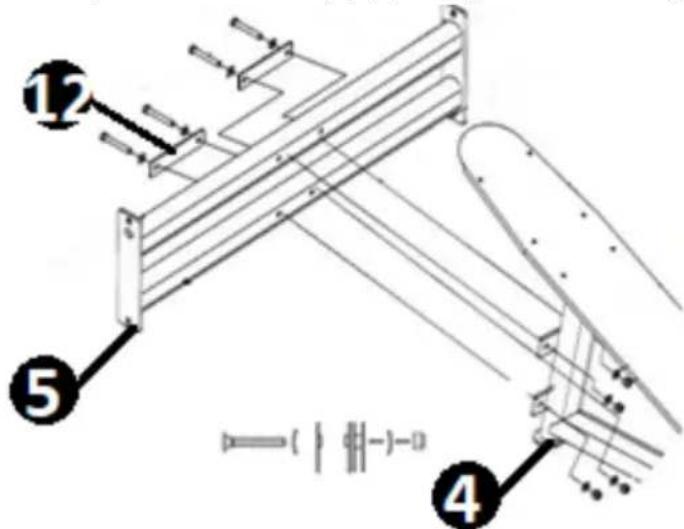

Główną ramę urządzenia (4) przymocować do dolnego łącznika stabilizującego (5). W tym celu, w miejscu łączenia, zrównać osie otworów głównej ramy i łącznika. Od strony zewnętrznej przyłożyć płytkę wzmacniającą 180x50 (12). Górne łączenie przytwierdzić za pomocą śrub M12x80, podkładek M12 i nakrętek M12. Na śrubę mocującą nasunąć podkładkę. Przeprowadzić ją od zewnętrznej strony ramy przez osie otworów. Od wewnątrz przytwierdzić podkładką i nakrętką. Dolne łączenie przytwierdzić za pomocą śrub M12x70, podkładek M12 i nakrętek M12. Mocując, postępować analogicznie.

c) Wsunąć uchwyt do transportowania urządzenia (13) w oś otworu głównej ramy.

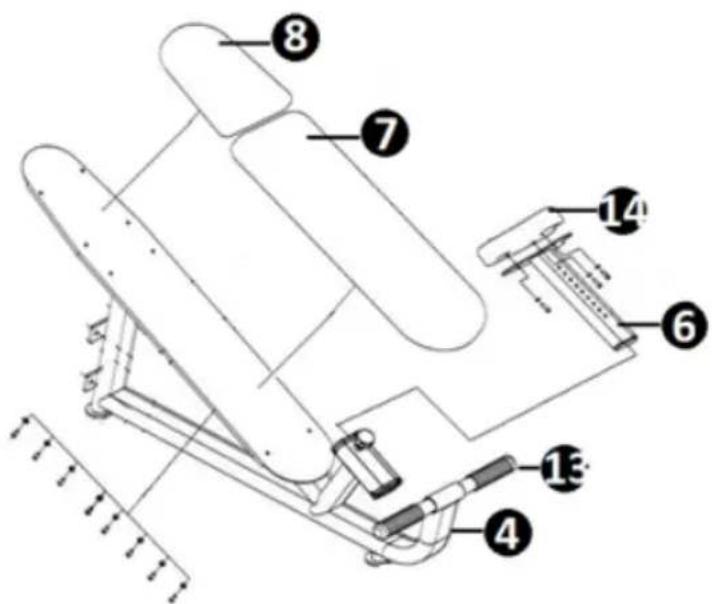

KROK II

8 7 14 6 9

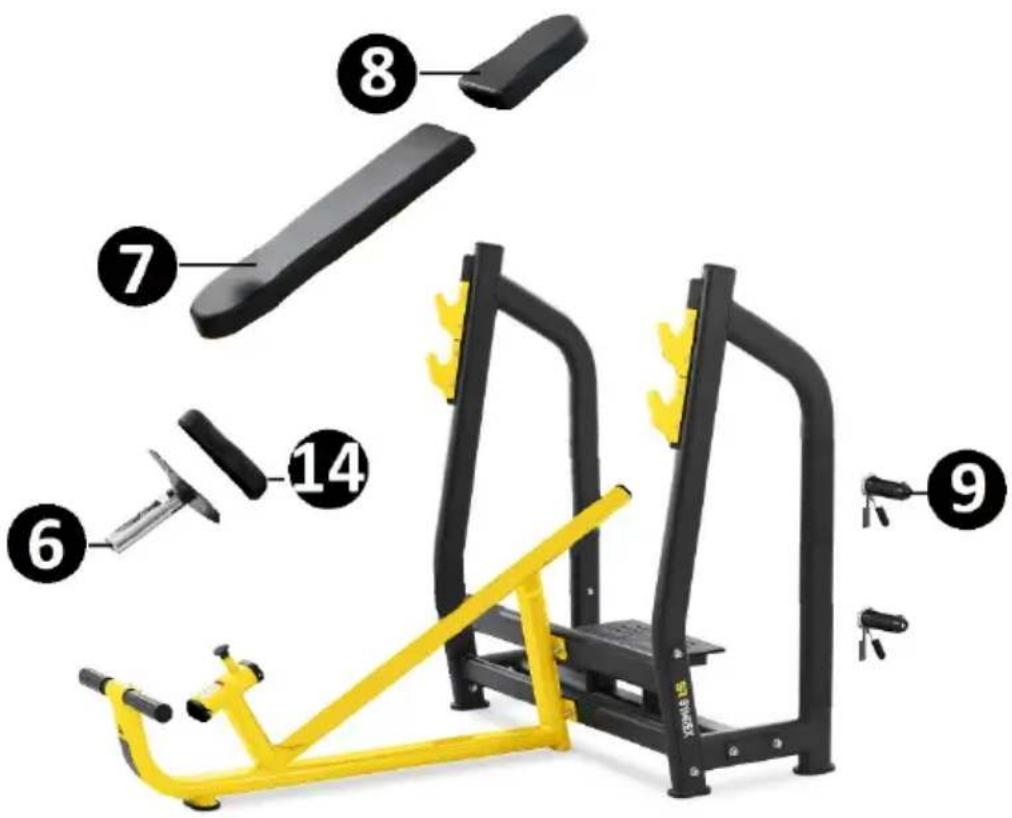

a) Na główną ramę urządzenia nasadzić podgłówek (8) oraz oparcie (7). Siedzenie (14) osadzić na wsporniku urządzenia (6). Zrównać osie otworów montażowych. Zablokować konstrukcje od spodu przy pomocy śrub M8x25 i podkładek M8.

b) Wspornik urządzenia (6) wsunąć do osi otworu ramy głównej. Zablokować przy pomocy blokady regulacji.

c) Uchwyty na obciążenie (9) przymocować do bocznych ram urządzenia. Trzpień uchwytu przeprowadzić przez oś otworu ramy. Od strony wewnętrznej zabezpieczyć podkładką M10 oraz nakrętką M10. Powtórzyć montaż dla wszystkich uchwytów.

Wszystkie łączenia urządzenia powinny być odpowiednio zamocowane oraz dociśnięte. Po przeprowadzeniu danych czynności montażowych dopuszcza się rozpoczęcie pracy z urządzeniem.

Przed każdym użyciem, należy wyregulować wysokość siedziska według własnych preferencji. Regulacja wysokości urządzenia następuje poprzez zwolnienie blokady regulacji oraz wysuwaniu bądź nasuwaniu wspornika. Po ustaleniu żądanej wysokości pracy należy zablokować wspornik poprzez osadzenie blokady regulacji w danym otworze.

⚠️UWAGA! Po każdej regulacji należy pamiętać, aby sprawdzić czy blokada regulacji została prawidłowo osadzona.

3.3. Czyszczenie i konserwacja

a) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

b) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

c) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

d) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

e) Do czyszczenia należy używać miękkiej ściereczki.

f) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

g) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

h) Każdego dnia przed przystąpieniem do pracy z urządzeniem należy sprawdzić mocowania.

i) Każdego dnia przed przystąpieniem do pracy z urządzeniem należy sprawdzić stabilność zamontowanego oparcia oraz siedziska.

j) Raz na tydzień zaleca się sprawdzenie stabilności mocowania urządzenia.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w

urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.
