INSTRUKCJA OBSŁUGI GR-WB50 Gymrex

Opis parametru Wartość parametru
Nazwa produktu ławka do ćwiczeń
Model produktu GR-WB50S GR-WB50	GR-WB50
Maksymalna waga uzytkownika (kg)	120
Wymiary siedziska [cm] 68x25
Wymiary oparcia [cm] 24x68
Zakres regulacji oparcia 0-90° (5 poziomów)
Zakres regulacji podpory na nogi [cm]	0-18 (5 poziomów)
Regulacja wysokości uchwytu do sztangi [cm]	90-112
Regulacja wysokości modlitewnika	4 poziomy
Maksymalne obciążenie [kg]	280
Maksymalne obciążenie ramiona typu butterflyi [kg]	30
Zakres regulacji wysokości modlitewnika	4 poziomy
Maksymalne obciążenie uchwytu pomocniczego modlitewnika [kg]	75
Maks. obciążenie ćwiczenia nog [kg]	45
Waga [kg] 44

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawocnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy uzyciu najnowszych technologii i componentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbac o jego prawidłową obsługe oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości.

Objasnienie symboli

Przed uzyciem należy zapoznać się z instrukcją.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach moga różnic się od rzeczywistego wyglądu produktu.

Instrukcją oryginalna jest niemiecka wersja instrukcji. Pozostałe wersje językowe są thumaczeniami z języka niemieckiego.

1. Bezpieczeństwo użytkowania

UWAGAI Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzezeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzezeniach i w opisie instrukcji odnosi się do ławki do ćwiczeń.

1. W razie wątpliwości, czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.

2. Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

3. Nie należy przeciązać urządzenia. Przekroczenie maksymalnej dopuszczalnej wagi użytkownika może spowodować uszkodzenie produktu.

4. Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzić przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchonymi (pękniecia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

5. Urządzenie trzymać z dala od dzieci i zwierząt.

6. Przed rozpoczęciem ćwiczeń należy skonsultować się z lekarzem w celu ustalenia, czy nie ma przeciwskazań zdrowotnych.

7. Zawsze należy wykonać rozgrzewkę przed rozpoczęciem korzystania z urządzenia.

8. W przypadku odczuwania podczas ćwiczeń nicpokojacych symptomów np. bólu w klatce piersiowej, zawrotów głowy, braku tchu itp. należy bezwizłocznie przerwać trening oraz skonsultować się z lekarzem.

9. Urządzenie ustawić na stabilnej, suchej i płaskiej powierzchni, cibając o zachowanie minimalnego odstępu 0,5m wolnej przestrzeni wokół.

10. Zasady użytkowania

Ławka do ćwiczeń jest przyzadem zaprojektowanym do wykonywania treningów różnych partii mięśniowych przy zastosowaniu odpowiednich ćwiczeń. Produkt jest przeznaczony tylko do użytku domowego!

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

10

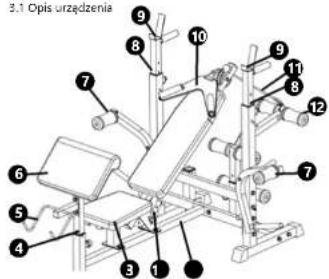

3.1 Opis urządzenia

3.1 Opis urzȩdzenia 9 8 10 9 11 7 8 12 7 6 5 4 3 1

1. Podstawa
2. Regulacja oparcia
3. Siedzisko
4. Regulacja wysokości modlitewnika
5. Uchwyt pomocniczy
6. Modlitewnik
7. Ramiona do ćwiczeń typu butterfly
8. Regulacja wysokości sztangi
9. Uchwyty na sztange
10. Uchwyt do ćwiczenia ramion
11. Linka
12. Gabki zabezpieczajace
    3.2. Przygotowanie do użytkowania
    Lista elementów

UWAGA: Rysunek produktu znajduje się na końcu instrukcji na stronie: 24.

Numer części	Opis ilość sztuk
1. Lewa tylna podstawa 1
2. Prawa tylna podstawa 1
3. Łącznik podstawy 2
4. Belka poprzoczna 1
5. Króciec 1
6. Regulowane uchwyty sztangi 2
7.	Rama	1
8.	Przednia podstawa	1
9.	Rama siedziska	1
10.	Rama oparcia 1
11. Prawe ramię typu butterfly	1
12.	Lewe ramię typu butterfly	1
13.	Uchwyt 2
14.	Podstawa modlitewnika	1
15.	Uchwyt pomocniczy 1
16.	Regulowane rama	1

17. Przedłużka nogi		1
18.	Rurka		3
19.	Modkiewnik		1
20.	Oparcie		1
21.	Siedzisku		1
22. Stopka		6
23.	Okrągia gurnowa osłona		2
24.	Łącznik 50x38		2
25.	Łącznik 45x35		3
26.	Uchwyt		2
27.	Zaślepka		3
28.	Zaślepka		1
29.	Zaślepka 40x20		4
30.	Szpila		1
31.	Zaślepka		8
32.	Zaślopka		3
33.	Zaślopka		8
34.	Gąbka 8
35. Zacisk sprężynowy		3
36.	Zawleczka		2
37.	Gumowa końcówka		1
38.	Uchwyt do ćwiczenia ramion		1
39.	Linka		1
40.	Karabinczyk		2
41.	Tuleja kole pasowego 2
42.	Krazek linowy 1
43.	Pokrętło		2
44.	Zawleczka		2
45. Śruba sześciokatna M10x65 16
46. Śruba sześciokatna M10x40		4
47. Śruba sześciokatna M8x40		4
48. Śruba sześciokatna M10x20		4
49. Śruba sześciokatna M8x20		8
50.	Śruba sześciokatna M10x120 2
51. Śruba sześciokatna M10x55		3
52.	Podkładka M10		58
53.	Podkładka M8		16
54.	Nakrętka nylonowa M10		29
55. Śruba sześciokatna M8x45		2
56.	Nakrętka nylonowa M8		2

GYMREX

11

Składanie sprzętu:

UWAGA: Rysunki złożeniowe produktu znajdują się na końcu instrukcji na stronach: 25-27.

1. Montaż tylnej ramy:

2. Skręcić kraiec (5) z łącznikiem podstawy (3) za pomorą śrub sześciokatnych (46), podkładki (52) i nakrętki nyłonowej (54).

3. Przymocować łącznik podstawy (3) i belkę poprzeczną (4) z tylnymi podstawami (1 i 2) za pomocą sruby sreściekątnej (45), podkładki (52) i nakrętki nylonowej (54).

4. Umieścić regulowane uchwyty sztangi (6) w tylnych podstawach (1 i 2), zablokować pokrętem (43) i zawleczką (44).

II. Montaż ramy ramy siedziska i oparcia:

1. Skręcić ramę (7) z przednią podstawą (8) za pomoca śrub sześciekątnych (45), podkładek (52) i nakrętki nylonowej (54).

2. Połączyć ramę (7) z łącznikiem podstawy (3) za pomocą śrub sześciokatnych (45), podkracek (52) i nakrętki nylonowej (54).

3. Skręcić ramę siedziska (9) z ramą (7) za pomocą śrub sześciekątnych (48), podkładek (52) i nakrętki nyloncowej (54).

4. Przymocować ramę oparcia (10) do ramy siedziska (9) za pomoca śruby szcściokatnej (45), podkładck (52) i nakrętki nylonowej (54). Ustawić kąt ramy oparcia (10) i zablokować ją szpilą (30).

III. Montaž ramion typu butterfly:

1. Przymocować lewe ramię typu butterfly (12) do lewej tylnej podstawy (1), prawe ramię typu butterfly (11) do prawej tylnej podstawy (2) za pomocą śrub sześciokątnych (50), podkładek (52) i nakrętki nyloncowej (54).

2. Polaczyć uchwyt (13) z ramionami typu butterfly (11 i 12) za pomocą śrub sześciokątnych (50), podkładek (52) i nakrętek nylonowych (54).

3. Umieścić podstawę modlitewnika (14) w ramie (7) i zabezpieczyć zawleczka (35).

IV. Montaż przedłużek nóg:

1. Przymocować uchwyt pomocniczy (15) do podstawy modlitewnika (14) za pomocą śrub sześciokątnych (51), pockładek (52) i nakretek nylonowych (54).

2. Umiescić regulowaną ramę (16) w króccu (5), zabezpieczyć zawleczka (36).

3. Przymocować przedłużki nóg (17) do regulowanej ramy (16) za pomocą sruby sześciakatnej (45), podkładek (52) i nekrętki nylonowej (54).

V. Montaz poduszek:

1. Przymocować oparcie (20) do ramy oparcia (10), przykręcić śrubami sześciokatnymi (49) i podkładkami (53).

2. Przymorować siedzisko (21) do ramy siedziska (9), zabezpieczyć za pomocą śrub sześciokątnych (47) i podkładek (53).

3. Przymorować modlitewnik (19) z podstawą modlitewnika (14) za pomocą śrub sześciokatnych (49) i podkladek (53).

4. Umieścić rurkę (18) w otworach przedłużek nóg (17), umieścić gąbki (34) na rurkach (16).

15.05.2018

VI. Montaż linki (39) i uchwytu do ćwiczenia ramion:

1. Założyć karabińczyk (40) z obu stron linki (39).

2. Połączyć linkę (39) z uchwytem do ćwiczenia ramion (38) i przedluzką nogi (17).

3. Umieścić krązek linowy (42) w ramie oparcia, przymacować kołka za pomocą tulei koła pasowego (41), podkładek (52), śruby sześciokątnej (51) i nakrętki nylonowej (54).

3.3. Czyszczenie i konserwacja

- Czyścić urządzenie po każdym uzyciu. Ślady potu o kwasowym odczynie powodują uszkodzenie tapicerki.

- Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji zrących.

- Do czyszczenia należy używać miękkiej ściereczki. - Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

GYMREX

12
