FOIRE AUX QUESTIONS - GR-WB50 Gymrex

Comment assembler le Gymrex GR-WB50 ?

Veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien identifier chaque pièce avant de commencer l'assemblage.

Quel est le poids maximum supporté par le Gymrex GR-WB50 ?

Le Gymrex GR-WB50 peut supporter un poids maximum de 150 kg.

Comment entretenir le Gymrex GR-WB50 ?

Pour l'entretien, nettoyez régulièrement les surfaces avec un chiffon humide et évitez l'utilisation de produits chimiques agressifs.

Le Gymrex GR-WB50 est-il adapté aux débutants ?

Oui, le Gymrex GR-WB50 est conçu pour convenir aux utilisateurs de tous niveaux, y compris les débutants.

Où puis-je trouver des pièces de rechange pour le Gymrex GR-WB50 ?

Les pièces de rechange peuvent être commandées via notre site web officiel ou auprès de votre revendeur local.

Quel type d'exercices puis-je faire avec le Gymrex GR-WB50 ?

Le Gymrex GR-WB50 est polyvalent et permet de réaliser une variété d'exercices, y compris des squats, des soulevés de terre et des développés couchés.

Y a-t-il une garantie pour le Gymrex GR-WB50 ?

Oui, le Gymrex GR-WB50 est couvert par une garantie de 2 ans contre les défauts de fabrication.

Comment régler la hauteur du Gymrex GR-WB50 ?

La hauteur peut être ajustée en dévissant les boulons de fixation et en replaçant la barre à la hauteur souhaitée avant de resserrer les boulons.

Est-ce que le Gymrex GR-WB50 nécessite un espace spécifique pour l'utiliser ?

Il est recommandé d'avoir un espace d'au moins 2 mètres carrés pour garantir un usage confortable et sécuritaire.

Le Gymrex GR-WB50 est-il pliable pour le rangement ?

Non, le Gymrex GR-WB50 n'est pas pliable, mais il est conçu pour être compact et facile à ranger.

MODE D'EMPLOI GR-WB50 Gymrex

1. Podstavec
2. Regulace opéradla
3. Sedák

GYMREX

13

Description des paramètres	Valeur des paramètres
Nom du produit	Banc de musculation universel
Modèle	GR-WB50S	GR-WB50
Poids maximal de l'utilisateur (kg)	120
Dimensions de la surface d'assise (cm)	68x25
Dimensions du dossier (cm)	24x68
Plage de réglage du dossier	0-90° (5 positions)
Plage de réglage de l'appui-pieds (cm)	0-18 (5 positions)
Réglage de hauteur du support pour barre d'haltère (cm)	90-112
Réglage de hauteur du pupitre à biceps	4 positions
Charge maximale (kg)	280
Charge maximale supportée par les bras pepillons (kg)	30
Plage de réglage de hauteur du pupitre à biceps	4 positions
Charge maximale supportée par le support auxiliaire du pupitre à biceps (kg)	75
Charge maximale admissible lors de l'entraînement des jambes (kg)	45
Poids (kg)	44

1. Description générale

L'objectif du présent manuel est de favoriser une utilisation securitaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modèmes. Il est conforme aux normes de qualité les plus élevées.

LIRE ATTENTIVEMENT LE PRÉSENT MANUEL ET S'ASSURER DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel.

Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit.

Symboles

Respectez les consignes du manuel.

REMARQUE! Les illustrations contenues dans le présent manuel sont fournies à titre explicatif. Votre machine peut ne pas être identique.

La version originale de ce manuel a été rédigée en allemand. Toutes les autres versions sont des traductions de l'allemand.

1. Consignes de sécurité

ATTENTIONI Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des instructions et des consignes de sécurité peut entraîner des blessures graves ou la mort.

Les notions d'« appareil » et de « produit » présentes dans les descriptions et les consignes du manuel se rapportent au banc de musculation universel.

1. En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatez des dommages sur celui-ci, veuillez communiquer avec le service client du fabricant.

2. Seul le fabricant doit réparer le produit. No tentez pas de le réparer le produit par vous même!

3. Ne surchargez pas l'appareil. Le dépassement de la charge maximale admissible pour le poids de l'utilisateur peut endommager le produit.

4. Maintenez l'appareil on parfait état de marché. Avant chaque utilisation, vérifiez l'absence de dommages en général et au niveau des pièces mobiles (assurez-vous qu'aucune pièce ni composant n'est cassé et vérifiez que rien ne compromet le fonctionnement sécuritaire de l'appareil). En cas de dommages, l'appareil doit impérativement être réparé avant d'être utilisé.

5. Tenez l'appareil hors de portée des enfants et des animaux.

6. Avant de commencer à vous entraîner, consultez un médecin afin vous assurer que cela ne pose aucun risque pour votre santé

7. Avant d'utiliser l'appareil, faites toujours des échauffements.

8. Si vous éprouvez des symptômes inquiétants durant l'entraînement, p. ex. des douleurs à la poitrine, des étourdissements ou de l'insuffisance respiratoire, interrompez la séance sans plus attendre et consultez immédiatement un médecin.

9 Placez le banc de musculation universel sur une surface stable, sèche et plane en veillant à ce qu'au moins 0,5 m d'espace soit libre de chaque côté.

1. Conditions d'utilisation

Un banc de musculation universel est un appareil conçu pour permettre à l'utilisateur de compléter différentes unités d'entraînement composées d'exercices appropriés. Le produit est destiné uniquement à l'utilisation privée! Seul l'utilisateur est responsable en cas de dommages attribuables à un usage inapproprié.

16

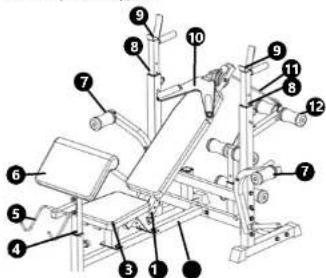

3.1. Description de l'appareil

1. Base

2. Réplage du terrain

3. Regle

4. Siege

5. Réglage de hauteur du pupitre à biceps

6. Support auxiliaries

7. Support of allian

8. Punire à bicans

9. Fuprise a biceps

10. Bras / entraînement papillon

B. Réglage de hauteur de la barre d'haltère

1. Supports pour bame d'haltère

2. Poinnées pour l'entraînement des bras

3. Palign

4. Cable

5. Eponges de protection

(五) 2017年1月1日

3.2 Préparation à l'utilisation

Nomenclature

ATTENTION! Le plan de ce produit se trouve à la dernière page du manuel d'utilisation, p. 24.

No de pièce	Description Nombre	des pièces
1. Base arrière gauche 1
2. Base arrière droite 1
3. Pièce de raccordement de la base		2
4. Traverse 1
5. Tubulure 1
6. Supports réglables pour barre d'hatiere		2
7. Cadre 1
8. Base avant 1
9. Cadre du siège 1
10.	Cadre du dossier 1
11.	Bras papillon de droite	1
12.	Bras papillon de gauche	1
13. Poignés 2
14.	Base du pupitre à biceps	1

15.	Support auxiliaire	1
16.	Cadre réglable	1
17.	Balancier d'extension de jambe	1
18.	Tige	3
19.	Pupitre à biceps	1
20.	Dossier	1
21.	Siège	1
22.	Patite	6
23.	Capuchon cylindrique encaoutchouc	2
24.	Pièce de raccordement 50 x 38	2
25.	Pièce de raccordement 45 x 35	3
26. Poignée 2
27.	Obturateur	3
28.	Obturateur	1
29.	Obturateur 40 x 20	4
30.	Axe	1
31.	Obturateur	8
32.	Obturateur	3
33.	Obturateur	8
34.	Éponge	8
35.	Pince à rossort	3
36. Goupille	2
37.	Capuchon en caoutchouc	1
38.	Poignées pour l'entraînementdes bras	1
39. Câble	1
40.	Mousqueton	2
41.	Manchon pour poulie	2
42.	Poulie	1
43.	Molette	2
44. Goupille	2
45.	Vis à tête hexagonale M10 x 65	16
46.	Vis à tête hexagonale M10 x 40	4
47.	Vis à tête hexagonale M8 x 40 4
48.	Vis à tête hexagonale M10 x 20	4
49.	Vis à tête hexagonale M8 x 20 8
50.	Vis à tête hexagonale M10x120	2
51.	Vis à tête hexagonale M10 x 55	3
52.	Rondolle M10	58
53.	Rondelle M8	16

GYMREX

17

54.	Écrou en nylon M10	29
55.	Vis à tête hexagonale MB x 4S	2
56.	Écrou en nylon M8	2

Assemblage de l'appareil:

ATTENTION! Les vues éclatées de ce produit se trouvent aux dernières pages du manuel d'utilisation p. 25-27.

I. Montage du cadre arrière

1. Assemblez la tubulure (5) et la pièce de raccordement de la base (3) à l'aide d'une vis à tête hexagonale (46), d'une rondelle (52) et d'un écrou en nylon (54).

2. Fixez la pièce de raccordement de la base (3) et la traverse (4) à la base arrière (1 et 2) à l'aide de vis à tête hexagonale (45), de rondelles (52) et d'un écrou en nylon (54).

3. Placez les supports réglables pour barre d'haltère (6) dans la base arrière (1 et 2), puis verrouillez-les en position à l'aide d'une molette (45) et d'une goupille (44).

II. Montage du cadre du siège et du cadre du dossier:

1. Fixez le cadre (7) à la base avant (8) à l'aide de vis à tête hexagonale (45), de rondelles (52) et d'un écrou en nylon (54).

2. Assemblez le cadre (7) et la pièce de raccordement de la base (3) à l'aide de vis à tête hexagonale (45), de rondelles (52) et d'un écrou en nylon (54).

3. Fixez le cadre du siège (9) au cadre (7) au moyen de vis à tête hexagonale (48), de rondelles (52) et d'un écrou en nylon (54).

4. Fixez le cadre du dossier (10) au cadre du siège (9) à l'aide de vis à tête hexagonale (45), de rondelles (52) et d'un écrou en nylon (54). Ajustez l'inclinaison du cadre du dossier (10) et immobilisez ce dernier à l'aide de l'axe (30).

III. Montage des bras papillons:

1. Posez le bras papillon de gauche (12) sur la base arrière de gauche (1) et le bras papillon de droite (11) sur la base arrière de droite (2) à l'aide de vis à tête hexagonale (50), de rondelles (52) et d'un écrou en nylon (54).

2. Fixez une poignée (13) sur chaque bras papillon (11 et 12) à l'aide de vis à tête hexagonale (50), de rondelles (52) et d'écrous en nylon (54).

3. Insérez la base du pupitre à biceps (14) dans le cadre (7) et immobilisez la à l'aide de la goupille (36).

IV. Montage des balanciers d'extension de jambe:

1. Fixez le support auxiliaire (15) à la base du pupitre à biceps (14) à l'aide de vis à tête hexagonale (51), de rondelles (52) et d'écrous en nylon (54).

2. Insérez le cadre réglable (16) dans la tubulure (5) et fixez le tout à l'aide de la goupille (36).

3. Posez les balanciers d'extension de jambe (17) sur le cadre réglable (16) à l'aide de vis à tête hexagonale (45), de rondelles (52) et d'un écrou en nylon (54).

V. Montaoe de la garniture:

1. Fixez le dossier (20) au cadre du dossier (10) à l'aide de vis à tête hexagonale (49) et de rondelles (53).

2. Posez le siège (21) sur le cadre du siège (9) à l'aide de vis à tête hexagonale (47) et de rondelles (53).

3. Fixez le pupitre à biceps (19) à la base clu pupitre à biceps (14) à l'aide de vis à tête hexagonale (49) et de rondelles (53).

4 Inserez les tiges (18) dans les orifices des balanciers d'extension de jambe (17), puis placez les éponges (34) sur les tiges (18).

VI. Montage du câble (39) et de la poignée pour l'entraînement des bras:

1. Placez les mousquetons (40) aux deux extrémités du câble (39).

2. Attachez le câble (39) à la poignée pour l'entraînement des bras (38) et au balancier d'extension de jambe (17).

3. Placez la poulie (42) dans le cadre du clossier, puis fixez-la à l'aide du manchon pour poulie (41), de rondelles (52), d'une vis à tête hexagonale (51) et d'un écrou en nylon (54).

3.3 Nettoyage et entretien

- Nettoyez l'appareil après chaque utilisation. La transpiration peut causer une réaction acide et endommager la gamiture.

- Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents comosifs.

• Utilisez un chiffon doux lors du nettoyage.

- Conservez l'appareil dans un endroit frais et sec. à l'abri de l'humidité et des rayons du soleil.
