NÁVOD K OBSLUZE GR-MG58 Gymrex

Popisparametru	Hodnotaparametru
Název výrobku	POSILOVACÍ STROJ PRO ŠIROKÝ SVAL ZÁDOVÝ,BICEPS A TRAPÉZ
Model	GR-MG58
Rozměry(Šířka / Hloubka / Výška)[mm]	1300X1350X1700
Hmotnost zařízení [kg]	124
Maximální hmotnost (uživatel+ tréninkové závaží) [kg]	200
Rozsah výšky uživatele [cm]	až 185

1. Obecný popis

Návod je určen jako pomůcka pro bezpečné a spolehlivé používání. Výrobek je navržen a vyroben striktně podle technických pokynů s použitím nejnovějších technologií a komponent a také za dodržení nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ A S POROZUMĚNÍM PŘEČTĚTE TENTO NÁVOD.

Abyste zajistili dlouhodobou a spolehlivou práci tohoto zařízení, musíte zajistit jeho správnou obsluhu a údržbu, a to v souladu s pokyny, jež jsou obsaženy v tomto návodu. Technické údaje a specifikace obsažené v tomto návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny, které souvisí se zvyšováním kvality. S ohledem na technický pokrok a možnost omezení hluku bylo zařízení navrženo a vyrobeno tak, aby bylo riziko, které vyplývá z hlukových emisí, omezeno na nejnižší úroveň.

Vysvětlení symbolů

Před použitím se seznamte s návodem.

ilustrativní charakter a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z němčiny.

2. Bezpečnost používání

POZOR! Přečte se všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nerespektování výstrah a nedodržování návodů může způsobit vážná zranění nebo být příčinou smrti.

Pojem „přístroj“ nebo „výrobek“ v upozorněních a v popisu návodu se vztahuje na POSILOVACÍ STROJ PRO ŠIROKÝ SVAL ZÁDOVÝ, BICEPS A TRAPÉZ.

2.1. Bezpečnost

a) Pokud máte pochybnosti, zda výrobek pracuje správně, nebo v případě výskytu poruchy kontaktujte servis výrobce.

b) Opravy výrobku může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

c) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud bude zařízení předáno třetí osobě, musí být společně s ním předán také návod na jeho použití.

d) Části obalu a malé montážní prvky musí být uskladněny v místě, které je mimo dosah dětí.

e) Uchovávejte zařízení mimo dosah dětí a zvířat.

2.2. Osobní bezpečnost

a) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi zařízení.

b) Při přepravě a prénášení zařízení z místa jeho skladování na místo používání musí být zohledněny pravidla bezpečnosti a hygieny práce, která se týkají manuální práce při dopravě a přepravě, a která jsou platná ve státě, v němž jsou zařízení používána.

c) Zařízení pravidelně čistěte, aby nedocházelo k trvalému usazování špíny.

d) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo složení.

e) Uchovávejte zařízení mimo dosah zdrojů otevřeného ohně a tepla.

f) Tréninkové vybavení smí být používáno pouze v prostorách, kde je přístup k němu pečlivě kontrolován majitelem.

g) Tréninkové vybavení smí být používáno pouze na místech, která jsou pod dohledem jiných osob.

h) Děti a osoby se sníženými mentálními, smyslovými a duševními funkcemi by se měly nacházet mimo dosah zařízení.

i) V důsledku nesprávného nebo nadměrného tréninku mohou vniknout zdravotní rizika, porad'te se s trenérem, abyste zvolili správnou metodu cvičení a správné závaží.

j) Před použitím zkontrolujte, zda všechny prvky zajišťující závaží nepřekáží při cvičení a zda jsou všechna prvky nastavení správně nastavena.

k) Udržujte výrobek v dobrém technickém stavu. Před každým použitím zkontrolujte, zda není zařízení poškozeno, zejména zda nejsou poškozené pohyblivé části (prasknutí částí a prvků nebo veškeré jiné podmínky, které mohou mít vliv na bezpečnou funkci zařízení). V případě zjištění poškození výrobek nepoužívejte a odevzdejte jej do opravny.

I) Nepřekračujte maximální zatížení výrobku. Překročení maximální hmotnosti uživatele nebo závaží při cvičení může poškodit produkt nebo způsobit vážné zranění.

m) Výrobek by měl být používán pouze v interiéru. Výrobek nesmí být vystaven vlhkosti.

n) Doporučuje se cvičit pod dohledem profesionálního trenéra.

o) Před zahájením cvičení se ujistěte, že žádné nastavovací prvky výrobku nevyčnívají do dráhy pohybu cvičící osoby.

p) Před použitím zařízení vždy provedte rozcvičení.

q) Pokud během cvičení pocítíte znepokojivé příznaky, jako je bolest na hrudi, závratě, dušnost atd., okamžitě přerušte trénink a poradťe se se svým lékařem.

r) Umístěte zařízení na stabilní, suchý a rovný povrch, přičemž dbejte na dodržení minimální vzdálenosti 0,6 m volného prostoru kolem.

s) Před zahájením cvičení se porad'te s lékařem, aby zjistil váš zdravotní stav.

POZOR! I když bylo zařízení navrženo tak, aby bylo bezpečné, bylo vybaveno odpovídajícími bezpečnostními prostředky a také kromě použití dodatečných prvků pro ochranu uživatele, existuje během práce s tímto zařízením stále vysoká pravděpodobnost nehody nebo způsobení úrazu. Doporučujeme během jeho používání dodržovat bezpečnost a používat zdravý rozum.

3. Pravidla používání

Zařízení slouží k cvičení horních částí těla pomocí vhodných cviků.

Výrobek je určen pro použití v profesionálních fitness klubech, tělocvičnách, bytových prostorách atd.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

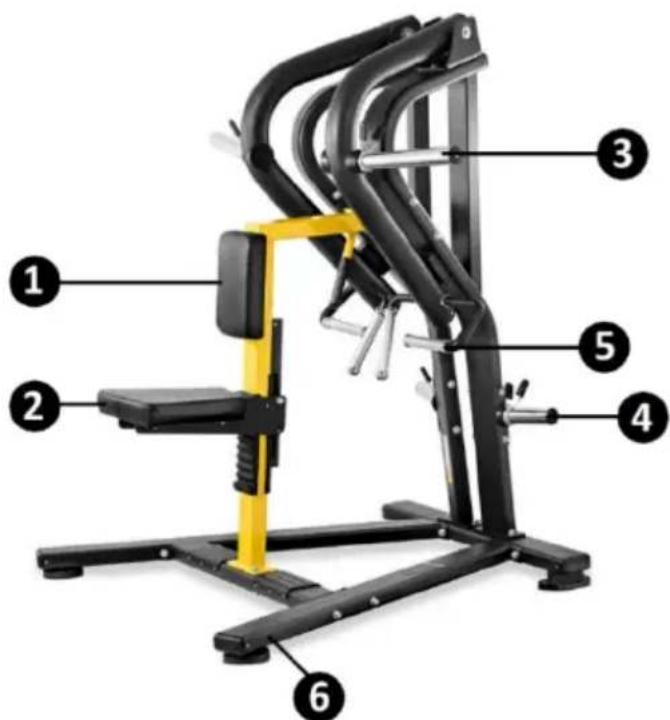

3.1. Popis zařízení

3 - Držák na tréninkové závaží

4 - Držák na závaží

5 - Tréninkový úchop

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Zařízení musí být používáno vždy na rovném, stabilním, čistém a suchém povrchu, který je odolný proti požáru, musí být mimo dosah dětí a také osob, které mají omezené psychické, senzorické a duševní funkce. Dodržujte minimální vzdálenost 0,6 m volného prostoru kolem zařízení.

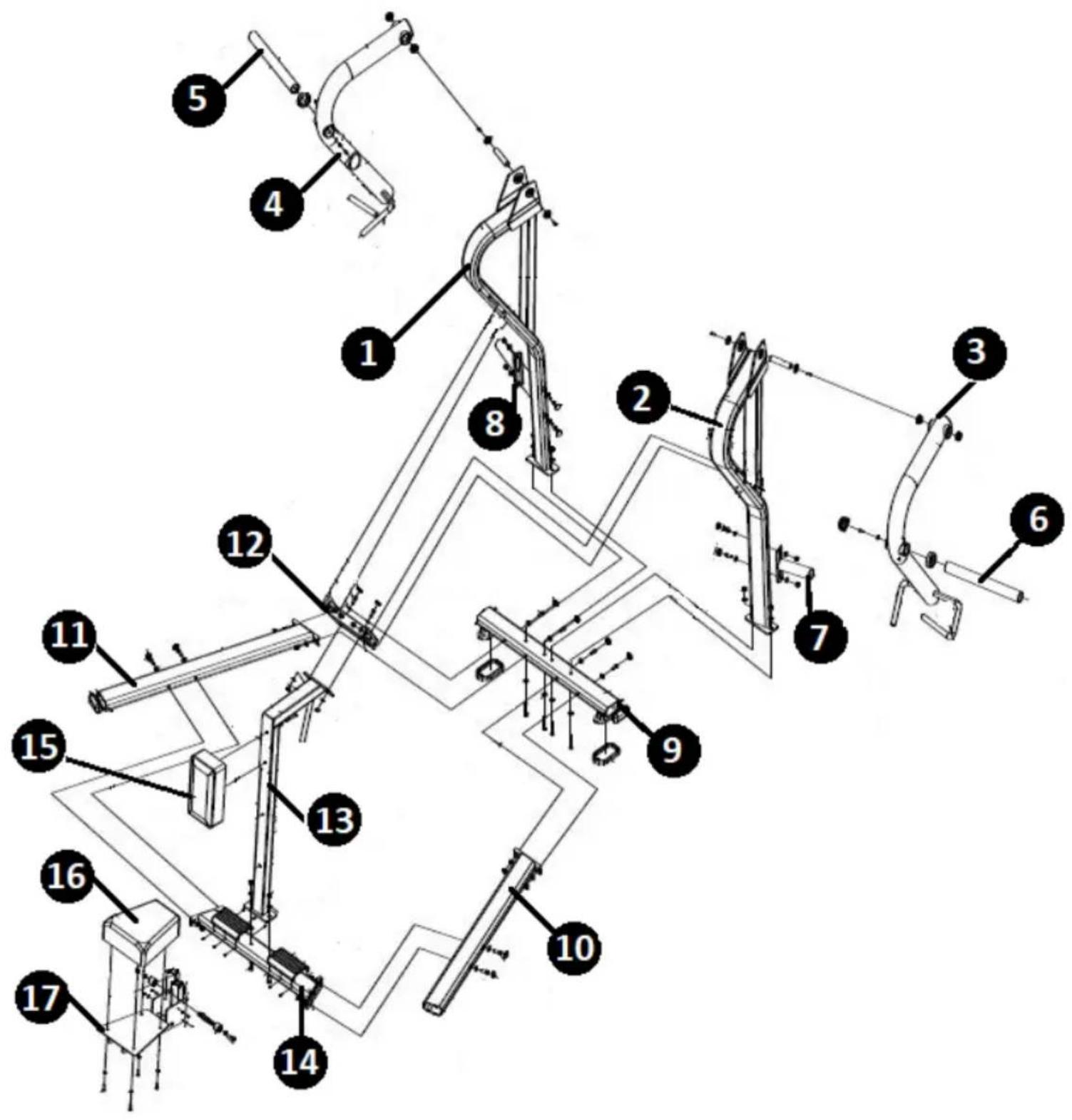

MONTÁŽ ZAŘÍZENÍ

Sestavení zařízení by mělo probíhat v níže uvedeném pořadí. Před zahájením montáže se doporučuje seskupit komponenty.

Spojovací prvky konstrukce:

Náhled		Název	Velikost	Mno žství
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M12x135	16
		Podložka	M12	48
		Matice	M12	24
		Podložka ložiska		4
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M12x75	4
		Rotační hřídel		2
		Kluzné pouzdro		2
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M8x25	8
		Podložka	M8	12
		Matice	M8	4
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M8x20	4
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M8x30	2
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M8x70	2
		Šroub se šestihrannou hlavou a vnitřním šestihranem	M5x16	2
		Podložka	M5	2
		Matice	M5	2
		Podložka	M10	2
		Šroub se šestihrannou hlavou	M10x20	2

a) Připojte základny spotřebiče (10, 11) pomocí spojek - přední (14) a zadní (9). K tomu použijte šrouby M12x135, podložky M12 a pojistné matice M12. Vyrovnejte osy otvorů v základnách a spojích. Na spojovací šroub nasadťe podložku. Takto připravený upínací prvek vložte do vnější osy otvoru. Zajistěte zevnitř podložkou a maticí. Opakujte montáž pro všechny otvory.

b) Připevněte boční rámečky zařízení - levý a pravý (1, 2) k zadnímu spojovacímu prvku (9). Použijte šrouby M12x75, podložky M12 a pojistné matice M12. Vyrovnejte osy otvorů spojky a rámů. Na spojovací šroub nasad'te podložku. Takto připravený upínací prvek vložte do vnější osy otvoru. Zajistěte zevnitř podložkou a maticí. Opakujte montáž pro všechny otvory.

c) Připevněte hlavní rám (13) k přední spojce (14). Použijte šrouby M12x135, podložky M12 a pojistné matice M12. Montáž je obdobná jako u způsobu spojení zadního spojovacího prvku s rámy (viz bod výše).

d) Připevněte horní část hlavního rámu (13) ke stabilizátoru bočního rámu (12) pomocí šroubů M12x135, podložek M12 a pojistných matic M12. Ved'te šroub z vnější strany.

e) Připevněte stabilizátor bočního rámu (12) k levému (1) a pravému (2) rámu zařízení. K tomu použijte šrouby M12x135, podložky M12 a pojistné matice M12. Veďte šroub z vnější strany.

a) Připevněte levé tréninkové rameno (4) k upevňovacím deskám levého bočního rámu (1). Za tímto účelem vyrovnejte osy otvorů. Otvorem protáhněte rotační hřídel. Zajistěte rameno na obou stranách pomocí ložiskových podložek a šroubů M8x20.

c) Připevněte držáky tréninkové závaží (5, 6) na tréninková ramena. Za tímto účelem zasuňte úchyty do středových os otvorů. Z vnitřní strany ramene upevněte pomocí podložky M8 a šroubu M8x30. Nakonec naneste víčko.

f) Připevněte držák závaží levý a pravý (8, 7) k bočním rámům zařízení. Upevněte pomocí šroubů M8x25, podložek M8 a matic M8. Šrouby vedte z vnitřní strany bočních stojanů.

目一(-||| | )=

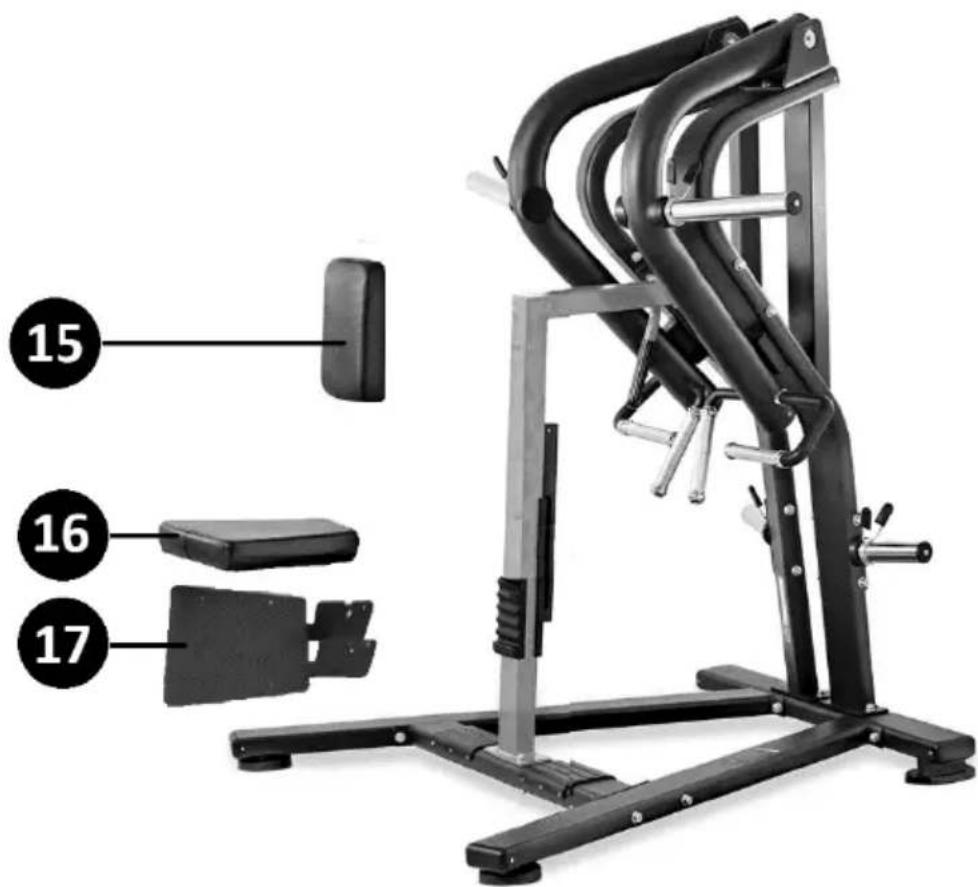

KROK III

15 16 17

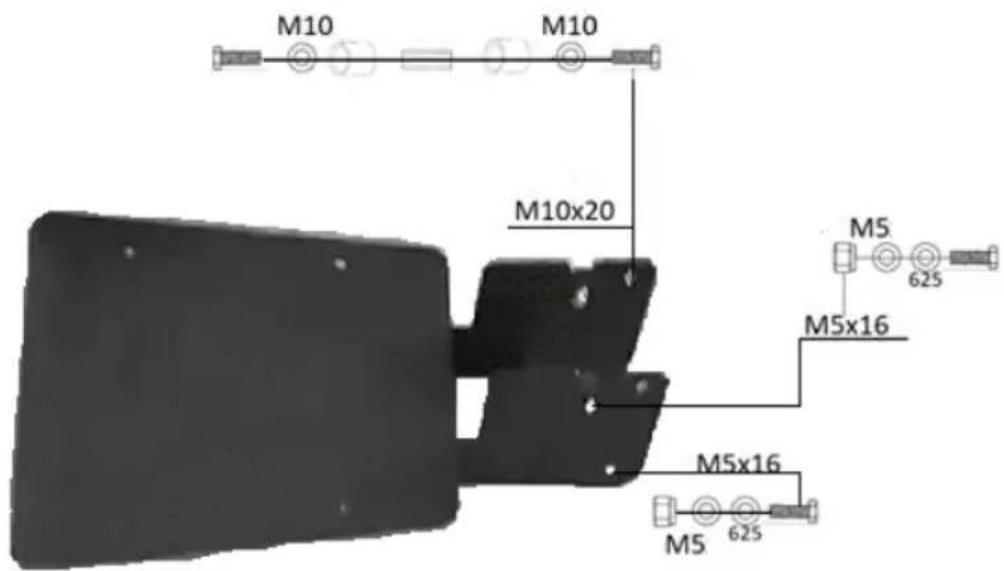

a) Na hlavní rám (13) nasad'te rám sedadla (17). Upevněte pomocí šroubů, podložek, pojistných matic a posuvných pouzder.

M10 M10 M10x20 M5 625 M5x16 M5x16 M5 625

b) Sedák (16) nasad'te na takto zajištěnou konstrukci. Upevněte pomocí podložek M8 a šroubů M8x25.
c) Vyrovnejte montážní otvory opěradla (15) s otvory v hlavního rámu. Upevněte sedadlo pomocí podložek M8 a šroubů M8x70.

Všechny spoje zařízení by měly být řádně upevněny a dotaženy. Po provedení daných montážních operací je povoleno začít používat zařízení.

Před každým použitím nastavte výšku sedadla podle svých preferencí. Chcete-li upravit jeho polohu, posuňte sedadlo nahoru nebo dolů.

3.3. Čištění a údržba

a) Po každém čištění je nutné všechny prvky dokonale osušit, než bude zařízení znovu použito.

b) Zařízení je nutno skladovat na suchém a chladném místě, které je chráněno proti vlhkosti a přímému slunečnímu záření.

c) Je zakázáno čistit zařízení proudem vody nebo ponořovat zařízení do vody.

d) Je nutné provádět pravidelné prohlídky zařízení s ohledem na jeho technickou funkčnost a také jeho veškerá poškození.

e) K čištění používejte měkký hadřík.

f) K čištění je zakázáno používat ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou lopatku), protože tyto předměty mohou poškodit povrch materiálu, ze kterého je zařízení vyrobeno.

g) Nečistěte zařízení látkami s kyselým pH, prostředky určenými pro použití v lékařství, ředidly, palivy, oleji nebo jinými chemickými látkami, může to vést k poškození zařízení.

Po skončení životnosti nesmí být tento výrobek likvidován společně s běžným domovním odpadem, ale musí být odevzdán na sběrném místě pro

recyklace elektrických a elektronických zařízení. Informuje o tom symbol na výrobku, v návodu k použití nebo na obalu. Materiály použité v zařízení lze znovu použít v souladu s jejich označením. Opětovným použitím, opětovným použitím materiálů nebo jinými formami použití použitých zařízení významně přispíváte k ochraně našeho životního prostředí.

Informace o vhodném místě likvidace použitého zařízení poskytne místní správa.
