Caractéristiques	Détails
Type de produit	Visée télescopique
Grossissement	5-25x
Diamètre de l'objectif	56 mm
Champ de vision à 100 m	7,5 - 1,5 m
Réglage de la parallaxe	100 m
Poids	Environ 1,1 kg
Longueur	Environ 400 mm
Utilisation recommandée	Tir de précision à longue distance
Type de réticule	Réticule lumineux
Étanchéité	Oui, résistant à l'eau
Température de fonctionnement	-25°C à +50°C
Maintenance	Nettoyage régulier des lentilles, stockage dans un endroit sec
Sécurité	Utiliser avec précaution, respecter les règles de sécurité lors du tir
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - LRP S5 525-56 ZEISS

Quel est le champ de vision de la lunette ZEISS LRP S5 525-56 ?

Le champ de vision dépend de la distance de tir et de l'agrandissement choisi. Pour des détails spécifiques, veuillez consulter le manuel d'utilisation.

Comment régler la lunette ZEISS LRP S5 525-56 pour un tir précis ?

Utilisez les tourelles de réglage pour ajuster la dérive et la hauteur. Assurez-vous de faire des ajustements en petites incréments et de tester à la distance souhaitée.

La lunette est-elle étanche et anti-buée ?

Oui, la ZEISS LRP S5 525-56 est conçue pour être étanche et anti-buée, vous permettant de l'utiliser dans des conditions météorologiques variées.

Comment nettoyer les lentilles de la lunette ZEISS LRP S5 525-56 ?

Utilisez un chiffon en microfibre doux et un nettoyant pour lentilles spécialement conçu pour éviter de rayer la surface. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la durée de garantie de la lunette ZEISS LRP S5 525-56 ?

La durée de garantie est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le pays. Veuillez vérifier les conditions spécifiques de votre région.

Où puis-je trouver des pièces de rechange pour la lunette ZEISS LRP S5 525-56 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ZEISS ou directement via le site officiel de ZEISS.

Comment savoir si ma lunette ZEISS LRP S5 525-56 est correctement montée ?

Assurez-vous que les anneaux de montage sont bien fixés et que la lunette est alignée avec le canon de votre arme. Un tir de test vous aidera à vérifier l'alignement.

La lunette ZEISS LRP S5 525-56 est-elle compatible avec tous les types d'armes ?

La lunette peut être compatible avec une grande variété d'armes, mais il est important de vérifier les spécifications de montage et de montage pour votre arme spécifique.

MODE D'EMPLOI LRP S5 525-56 ZEISS

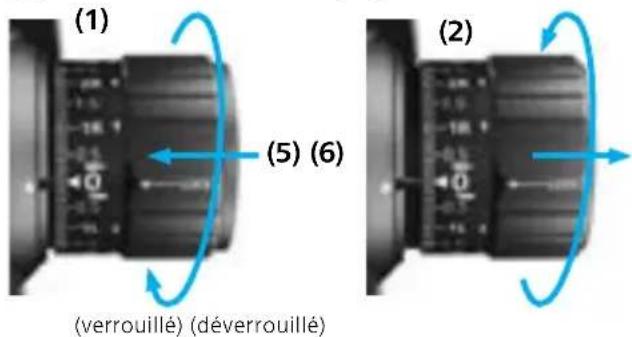

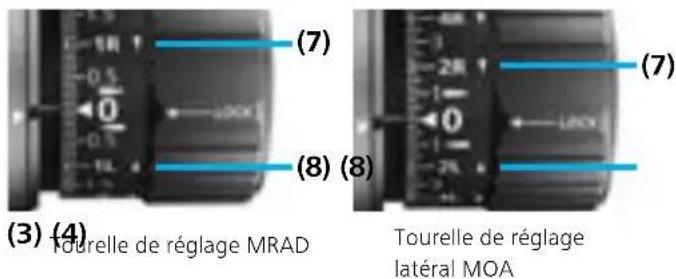

Tourelle de réglage latéral avec verrouillage (ELWT)

Réglage du zéro de la tourelle de réglage latéral (ELWT)

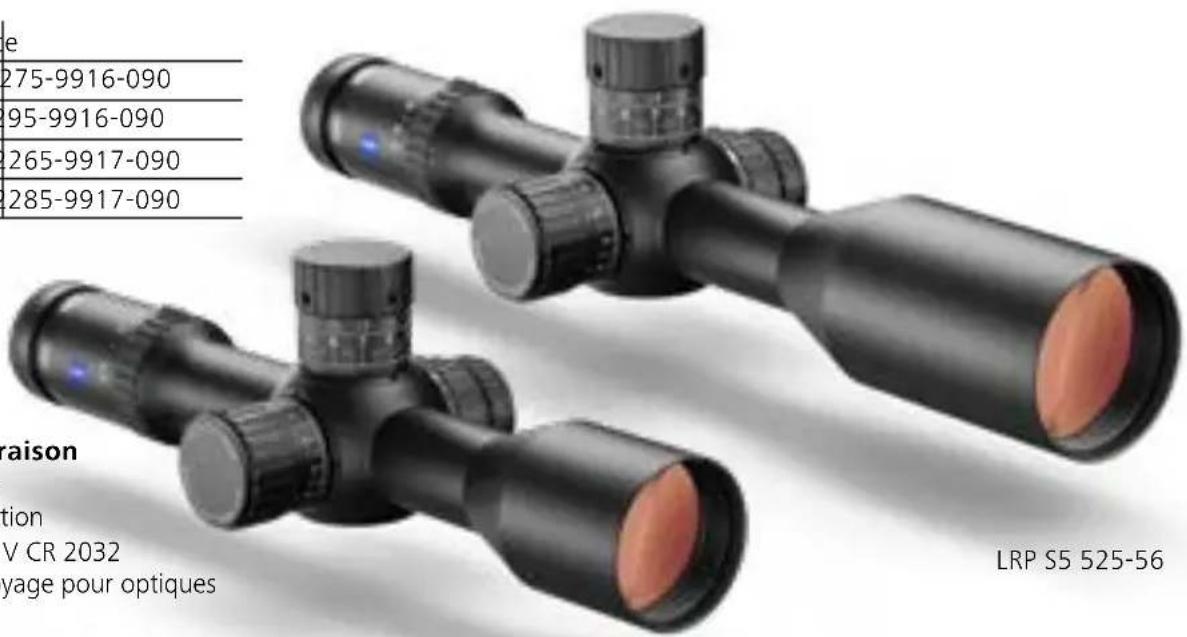

Contenu de livraison - Lunette de visée - Cache de protection - Pile au lithium 3V CR 2032 - Chion de nettoyage pour optiques - Mode d'emploi - Consignes de sécurité - Clé Torx* double (T6 et T8)

• Torx est une marque déposée d'Acument Intellectual Properties, LLC.77 Sous réserve de modications des données susmentionnées et du contenu de livraison, en lien avec les progrès techniques réalisés dans le domaine. Caractéristiques techniques ZEISS LRP S5 318-50 ZEISS LRP S5 525-56 Grossissement 3 , 6 × – 18 × 5 × – 2 5 × Plan focal du réticule Premier plan focal (FFP, First Focal Plane) Diamètre utile de l’objectif 50mm 56mm Diamètre de la pupille de sortie 9,3 – 2,8mm 9,2 – 2,4mm Indice crépusculaire 13 , 4 – 3 0 , 0 16,7 – 37,4 Champ de vision 10,0 – 2,0m/100m / 30-6ft /100yd 7,5 – 1,5m/100m / 22,5-4,5ft /100yd Angle de vision objectif 5 ,7 ° – 1 ,1 ° 4 , 3 ° – 0 , 8 ° Plage de compensation dioptrique +2 / -3dpt Dégagement oculaire 90mm / 3,5in Plage de réglage de la parallaxe 25 – ∞m / 27 – ∞yd Plage de réglage de la hauteur (E = élévation) + latéral (W = fardage)

Réglage par clic MRAD 0,1 MOA 0,25 Diamètre du tube central 34mm Diamètre du tube oculaire 46mm 46mm Diamètre du tube de l’objectif 56mm 62mm Filetage de ltre de l'objectif M54 × 0,75mm M60× 0,75mm Traitement LotuTec

, T* Injection d'azote oui Étanchéité à l'eau 400mbar (4m / 13 ft) Température de fonctionnement -25 / + 55°C / -13 / +133°F Longueur (réglage dioptrique moyen) 340mm / 13,4in 396mm / 15,6in Poids 930 g / 32,8 oz 1.030 g / 36,3 oz Réticule (éclairé) ZF-MRi (milliradian) / ZF-MOAi (minutes d'angle)78 A B C J L/MD F GE I1 / I2 K1

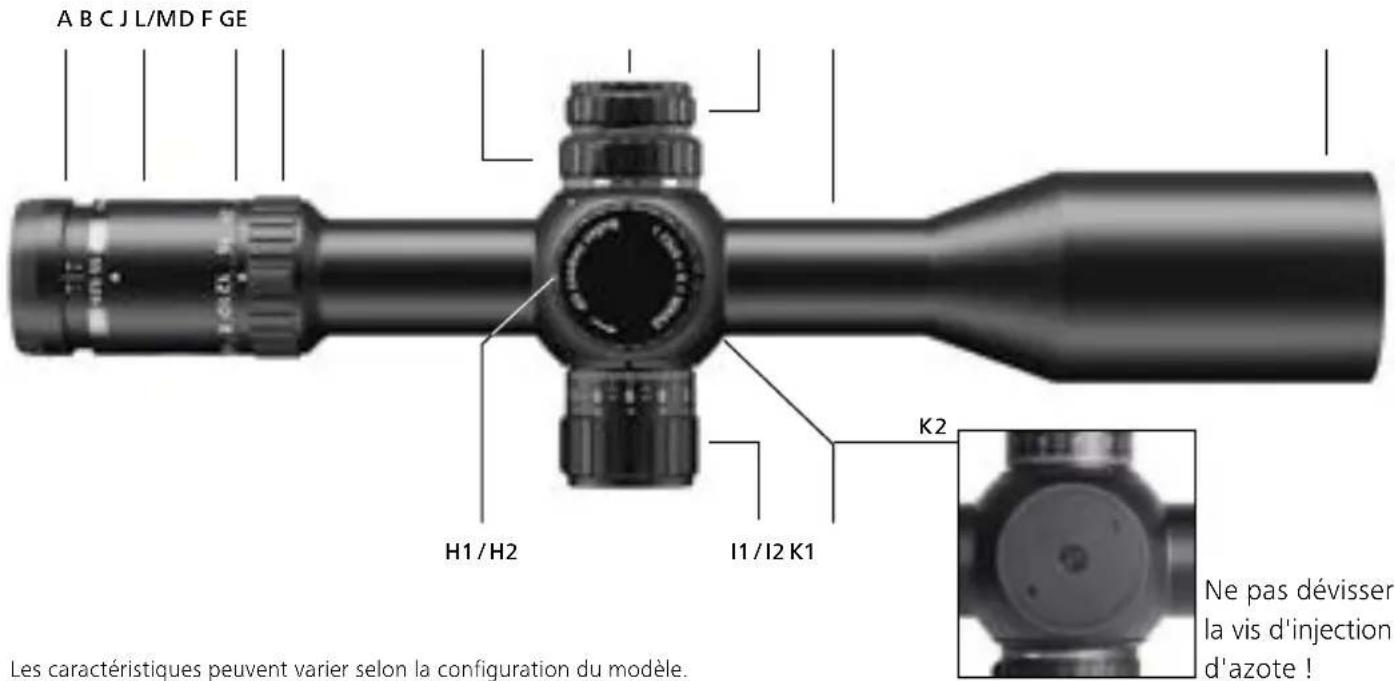

H1 / H2 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Les caractéristiques peuvent varier selon la conguration du modèle. Désignation des composants Ne pas dévisser la vis d'injection d'azote!79 A Réglage dioptrique B Tube oculaire C Échelle de grossissement D Bague de grossissement E Réglage de la parallaxe F Compartiment à pile G Éclairage du réticule ON/OFF et réglage H1 Tourelle de réglage de la hauteur MRAD H2 Tourelle de réglage de la hauteur MOA I1 Tourelle de réglage latéral MRAD avecverrouillage I2 Tourelle de réglage latéral MOA avecverrouillage J Tube central K1 Pièce centrale K2 Face inférieure plane de la pièce centrale L Objectif M Filetage de ltre de l'objectif Pour toutes les informations à jour sur ces produits, consulter la page: www.zeiss.com/precision-shooting H1 – Tourelle de réglage de la hauteur MRAD I1 – Tourelle de réglage latéral MRAD H2 – Tourelle de réglage dela hauteur MOA I2 – Tourelle de réglage latéral MOA80

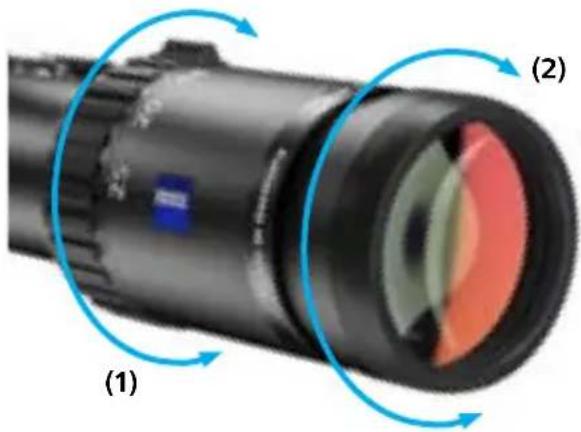

Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Changement de grossissement Le grossissement est réglable en continu entre les valeurs minimum et maximum (1a, 1b). Pour ce faire, tourner le bague de grossissement (1). (1a) Grossissement min. (2a) Réticule ou(1b) Grossissement max. (2b) Réticule net (1) (2) AVERTISSEMENT! Ne jamais diriger la lunette de visée vers le soleil ou une source de lumière laser! Risque de lésions oculaires graves.81 Réglage de la netteté du réticule / réglage dioptrique Pour régler la netteté du réticule, tourner l'oculaire (2) jusqu'à obtenir une image nette (2b). Pour les porteurs de lunettes: régler la netteté avecvos lunettes ou vos lentilles de contact.

1. Dans un premier temps, régler la lunette de visée

sur le grossissement maximal.

2. Régler le bouton de réglage de compensation

deparallaxe sur inni (∞).

3. À travers la lunette de visée, regarder un arrière-

plan de couleur neutre (mur blanc ou gris, par ex.). Vous pouvez également masquer un arrière-plan éventuellement gênant en recou- vrant l'objectif d'un tissu transparent. Regarder dans l'oculaire, le réticule doit y apparaître clair et parfaitement net. Noter que l'œil cherchera à compenser cette netteté au bout de 2secondes environ. Le réglage de la netteté risquerait alors d'en être faussé. Pour éviter cela, il est recom- mandé de ne regarder que brièvement dans l'oculaire, puis de regarder ailleurs pendant 5 à 10secondes. Le cas échéant, répéter l'opération. L'image du réticule doit être parfaitement nette, sans occasionner de fatigue oculaire.

4. Pour le réglage, procéder comme suit: selon la

manière dont votre œil fait la mise au point, vous obtiendrez généralement un meilleur résultat en tournant d'abord l'oculaire jusqu'à ce que le réti- cule soit légèrement ou (2a), puis en le tournant jusqu'à ce que le réticule soit parfaitement net (2b). Une fois le réglage du réticule bien net, noter la position de l'oculaire pour faciliter son utilisation ultérieure.82

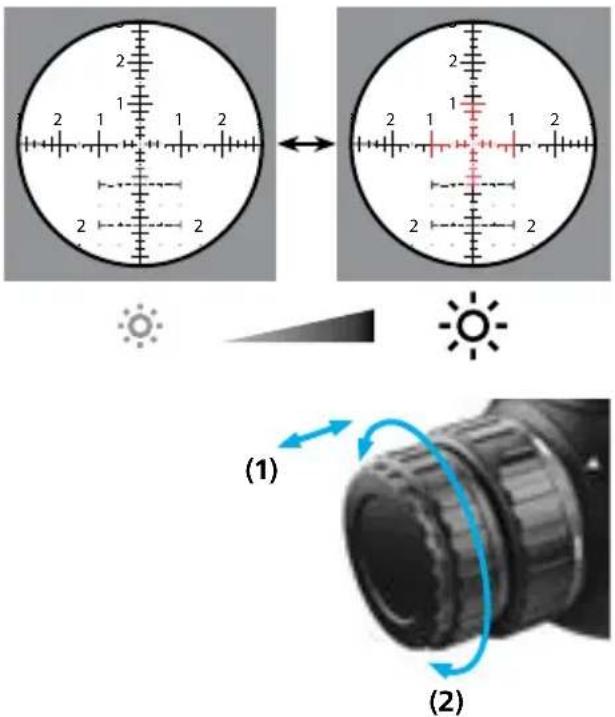

(1) (2) Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Éclairage du réticule L’éclairage est activé en tirant sur le bouton de réglage (1). Pour augmenter la luminosité, tourner le bouton (2) vers la droite (dans le sens horaire). Pour réduire la luminosité, tourner le bouton vers lagauche (dans le sens anti-horaire). Le réglage s’eectue en continu jusqu’à un minimum et un maximum prédéterminés, sans butée méca- nique. Pour désactiver l'éclairage, appuyer sur le bou- ton de la lunette de visée. La luminosité paramétrée est sauvegardée, même lorsque le bouton de réglage (1) est tourné en position d'arrêt. Au redémarrage, l'éclairage est réactivé au niveau de luminosité précé- demment réglé. L’éclairage s’éteint automatiquement au bout de quatre heures, si le bouton de réglage n’est pas actionné à l'état activé pendant ce laps de temps.83 Le réticule lumineux clignote lorsque la pile atteint un faible niveau de charge. Si vous le souhaitez, le clignotement peut être inhibé. Pour ce faire, enfon- cer puis tirer rapidement le bouton de réglage (dans un délai de 2secondes). Après cette procédure de validation, l'éclairage du réticule cessera de cligno- ter jusqu'à la décharge totale de la pile. Après un changement de pile ou la désactivation de l'éclai- rage, la fonction d'avertissement par clignotement est réactivée. Les lunettes de visée ZEISS LRP S5 sont équipées d'un détecteur de mouvement pour maximiser la durée de vie de la batterie. Il détecte automati- quement la position de la lunette de visée et éteint l'éclairage en cas d‘inclinaison latérale à 45° ou en cas d‘inclinaison à 70° vers le bas ou vers le haut. L'éclairage de l'appareil se rallume automatiquement au niveau de luminosité réglé précédemment dès que la carabine est placée en position de tir. Vous pouvez activer et désactiver cette fonction en retournant la lunette de visée (face inférieure vers le haut) et en enfonçant puis en tirant le bouton de réglage (1) trois fois de suite. L'éclairage du réticule clignote alors trois fois à titre de conrmation. Remarque: même en cas de désactivation liée àl‘angle, la période de veille de quatre heures s‘ap- plique. Cela signie qu‘après 4heures en position basculée, la lunette de visée ne s‘active plus. La technologie d'éclairage diractif permet une luminosité très élevée et assure une très bonne visi- bilité au réticule, même dans des conditions diurnes extrêmement lumineuses. En cas de léger décalage du repère lumineux au moment d'armer dans des conditions défavorables, s'assurer que votre œil de visée se trouve exactement sur l'axe optique de la lunette de visée. Cela est essentiel pour le place- ment précis du tir.84 (1) (2) Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Changement de pile Insertion/retrait de la pile Pour changer la pile (de type CR 2032), dévisser le couvercle (1) en le tournant dans le sens anti-horaire. Insérer la nouvelle pile avec le pôle positif (+) orienté vers le haut. Revisser le couvercle (2). Ce faisant, contrôler le bon positionnement et l'état conforme de la bague d’étanchéité. Toute bague d’étanchéité endommagée doit être remplacée. Remarque: en cas de non-utilisation prolongée dela lunette de visée, retirer la pile. AVERTISSEMENT! Veuillez respecter les consignes de sécurité ci- jointes et les réglementations en vigueur pour la manipulation et l'élimination des piles. Elles sont répertoriées à la page: www.zeiss.com/cop/safety85

Réglage de la parallaxe La parallaxe correspond au décalage notable du réti- cule par rapport à la cible lorsque l'œil se déplace par rapport à la pupille de sortie de la lunette de visée. Elle est due au fait que la cible et le réticule de la lunette de visée se trouvent sur des plans diérents. Le réglage de la parallaxe permet d'éliminer toute erreur de parallaxe susceptible de survenir lors de la mise au point. La parallaxe survient lorsque le réticule est légèrement décalé par rapport à la cible, lorsque l'œil se déplace horizontalement et verticalement. Une parallaxe peut donc entraîner des erreurs de visée. Réglage de correction de la parallaxe Contrôler la parallaxe de votre lunette de visée en posant la carabine sur un support de tir stable et en regardant votre point de mire à travers la lunette. Pour éliminer la parallaxe, tournez le bouton de compensation de la parallaxe jusqu'à ce que le réticule ne se déplace plus du tout par rapport au point de mire, même en cas de léger mouvement de tête / changement de position de l'œil. Cible et réticule sur le même plan focal (aucune parallaxe) Plan focal de la cible au-delà duréticule (parallaxe)86 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Montage et réglage de baseAVERTISSEMENT! Avant le montage de la lunette de visée ZEISS, s'assurer que votre arme est déchargée, la culasse ouverte et le magasin vide. Le montage erroné ou non conforme de la lunette de visée peut occasionner des dommages matériels considérables, ainsi que des blessures et dommages corporels graves, voiremortels. Le recul libère beaucoup d'énergie et peut présenter un danger pour le tireur! Lors du montage, garantir impérativement un dégagement oculaire maximal. Cet avertissement est d'autant plus important lors de tirs en côte ou en position allongée. En eet, ces positions de tir peuvent réduire considérablement le dégagement oculaire. En cas de doute ou si vous n'êtes pas sûr de pouvoir exécuter ces tâches correctement, ZEISS recommande de mandater un armurier pour le faire. Sélection des anneaux de montage adaptés (34mm) Pour s’assurer que l’arme et la lunette de visée for- ment une unité parfaite, ZEISS recommande:

• l'utilisation d'anneaux et d'embases de qualité supérieure, parfaitement adaptés à l'arme et à la lunette de visée, tels que les ZEISS Precision Rings. Montage des embases sur le système Fixer les embases sur le système. Veiller à respecter les couples prescrits par le fabricant lors du serrage des vis de xation. S'assurer que les vis de xation et les orices letés sont propres et exempts de graisse ou de crasse. Montage des anneaux sur les embases S'assurer que les surfaces de contact des anneaux et du corps tubulaire sont propres et exemptes de graisse.87 Remarque: dans certaines circonstances, lorsque vous portez des vêtements épais, il peut s'avérer nécessaire d'ajuster le montage de la lunette de visée pour vous garantir un dégagement oculaire maximum. Dégagement oculaire: ~8–10cm / 3"–4" Aucune matière annexe ne doit se trouver entre le corps tubulaire et la surface intérieure des anneaux. S'assurer que la hauteur des anneaux garantit un écart susant entre l'objectif et le canon. En cas d'utilisation d'un cache d'objectif ou d'une cou- verture de protection, prévoir un écart plus grand. Fixer les anneaux sur les embases conformément aux instructions du fabricant. Veiller à ce que les anneaux n'entrent pas en contact avec les zones de transition séparant le tube central des tubes de l'objectif et de l'oculaire. Veiller à ce que les anneaux n'entrent pas en contact avec le tube central de la lunette de visée. Montage de la lunette de visée

1. Régler la lunette de visée sur le grossisse-

ment maximal lors de son premier ajustement sur l'arme. Placer la lunette de visée dans les anneaux, en position avant maximum. Serrer légèrement les raccords à vis des tourelleaux pour maintenir la lunette de visée en position sans risquer de l'endommager. Elle ne doit pas pouvoir glisser, tourner ou encore présenter de mouve- ment de va et vient.

2. Placer l'arme dans sa position de tir habituelle.

Avancer la tête le long de la crosse jusqu'à votre position de tir habituelle. Faire lentement glisser la lunette de visée vers l'arrière jusqu'à pouvoir y observer l'intégralité du champ de vision. ZEISS recommande le montage de la lunette de visée à cette position pour garantir un dégagement oculaire maximal.88 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Alignement du réticule Pour un placement précis du tir, le réticule et la carabine doivent former un angle droit parfait. Cela permet de réduire les erreurs de réglage dont les eets augmentent à mesure de l'éloignement de la cible. Les réticules des lunettes de visée de ZEISS sont orientés verticalement par rapport à la face inférieure plane de la pièce centrale. Pour aligner le réticule à l'aide d'un l à plomb, procéder comme suit:

1. Tout au long du processus, s'assurer que l'arme

n'est pas chargée et qu'elle repose en toute sécu- rité, à l'horizontale, sur un support d'arme ou un sac de sable.

2. Se mettre en position de tir. À travers la lunette,

regarder un l à plomb ou une cible portant une marque verticale à une distance recommandée d'environ 100mètres / yards.

3. Tourner le tourelleau de la lunette jusqu'à ce que

la ligne verticale du réticule coïncide avec le l à plomb ou la marque verticale de la cible. Lorsque l'alignement est parfait, serrer uniformé- ment les raccords à vis des tourelleaux pour xer la lunette de visée. Respecter le couple prescrit pour le serrage des raccords à vis des tourelleaux. Votre lunette de vi- sée ZEISS devrait alors être correctement alignée et montée de manière à pouvoir résister à la force de recul.8990 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Réglage de la lunette de visée Les méthodes de réglage mises en œuvre pour assurer le fonctionnement optimal d'une lunette de visée équipée d'un arrêt balistique sont présentées dans un tutoriel vidéo disponible sur la chaîne YouTube ZEISS Hunting ou la page www.zeiss.com/lrp-s5.

1. S'assurer que l'arme est bien déchargée et qu'au-

cune munition ne se trouve dans le magasin. Fixer l'arme dans un support d'arme et retirer la culasse.

2. Regarder à travers le canon depuis l'extrémité

de la culasse (1) et viser le point de mire. Il doit être visible au centre du canon. (2) Maintenir la carabine immobile. Régler le réticule à l'aide des tourelles de réglage de la hauteur et latéral (le réglage latéral doit être déverrouillé, voir pages 96–97) jusqu'à ce qu'il se superpose au point de mire (3). S'assurer en continu que la cible reste bien visible au centre du canon. Centrer le réticule sur le point de mire à l'aide des fonctions de réglage de la hauteur et latéral. Le point de mire doit toujours se trouver au centre du canon. Lunette de visée Canon Manche (1) (2) (3) Cible91

3. Une fois le réticule aligné sur l'axe du canon, il

est possible de procéder au réglage du tir sur des distances de 25, 50 ou 100mètres / yards. Si le tir touche la cible, conrmer la position du point d'impact par 2ou3autres tirs, avant de passer àl'étape 4. Si le tir n'atteint pas la cible, revenir à l'étape 2.

4. Viser le point de mire déni à l'étape3, puis

aligner le réticule au centre du groupe de tirs àl'aide des tourelles de réglage de la hauteur etlatéral.

5. Conrmer le point d'impact par une nouvelle

série de 2ou3tirs. En cas de déviations, revenir aux étapes 4 et 5 jusqu'à ce que le centre du groupe de tirs corresponde au point de mire. Après le réglage du tir, ZEISS recommande une dernière vérication par le biais de 2ou3autres tirs sur la cible, à la distance de tir correspon- dante. Respecter les indications de la section «REMARQUE» ci-dessous.

6. a) Réinitialiser le réglage de la hauteur et régler

l'arrêt balistique (voir page93). b) Réinitialiser le réglage latéral et le verrouiller (voir page97). REMARQUE: le point d'impact est inuencé par de nombreux facteurs, dont le type de munition, latempérature de l'air, la température du canon et le vent. Avant de tirer, s'assurer de le faire dans des conditions environnementales stables et de régler correctement les paramètres techniques.92 (1) (3) (4) (2) (5) (6) Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Tourelle de réglage de la hauteur La tourelle de réglage de la hauteur contient un dispositif mécanique permettant de déplacer verti- calement le réticule sur toute sa plage de réglage. Pour déplacer le point d'impact vers le haut (1), tour- ner le réglage de la hauteur dans le sens anti-horaire; pour déplacer le point d'impact vers le bas (2), tourner le réglage de la hauteur dans le sens horaire. Selon la conguration de votre lunette de visée, les valeurs de réglage de la tourelle de réglage sont indi- quées en milliradians (MRAD) (3) ou minutes d'angle (MOA, Minute Of Angle) (4). La double graduation permet une détection visuelle rapide à des distances de tir aussi bien courtes que longues (5). La rotation correspondante de la tourelle de réglage est indiquée par les chires 1à4 (6). Le repère zéro est indiqué en haut de l'achage delta par un carré horizontal. En exclusivité, ZEISS équipe ses lunettes de visée à fonction de réglage de la hauteur en MRAD d'un système de crans spécique correspondant à chaque MRAD entier (MPC). Ce système de crans indique donc chaque dixième de clic par un clic clairement perceptible au toucher et audible. Tourelle de réglage MRAD Tourelle de réglage MOA93 Les modèles ZEISS LRP S5 sont fournis avec le ré- glage par défaut suivant: - Le réglage de la hauteur se situe à la moitié de lacourse de réglage totale du réticule. - L'arrêt balistique est réglé pour la plage de réglage en hauteur maximale. Le réglage par clic se fait selon les pas suivants:

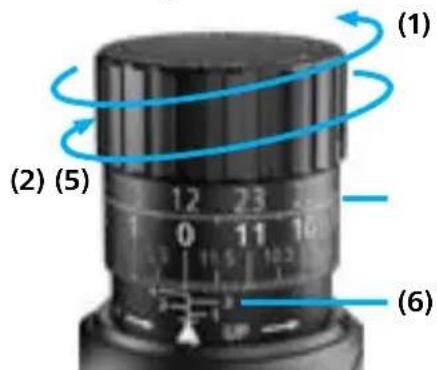

• Tourelles de réglage MRAD = 0,1 MRAD par clic

• Tourelles de réglage MOA = 0,25 MOA par clic Un tour complet correspond à la course de réglage suivante:

• Tourelles de réglage MRAD = 12 MRAD par tour

• Tourelles de réglage MOA = 30 MOA par tour La course de réglage totale correspond à:

• Tourelles de réglage MRAD = course de réglage de la hauteur totale de 40,7 MRAD

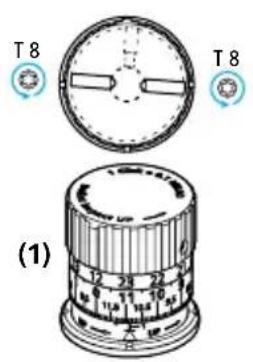

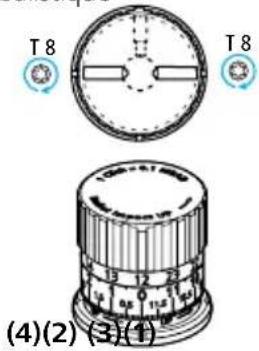

• Tourelles de réglage MOA = course de réglage dela hauteur totale de 140 MOA Réglage de l'arrêt balistique du réglage de la hauteur REMARQUE A: lorsqu'il est correctement réglé, l'arrêt balistique est sur «0». REMARQUE B: la tourelle de réglage de la hauteur ne doit pas être démontée. Pour le réglage de l'arrêt balistique, elle peut toutefois être desserrée. REMARQUE C: deux vis de blocage Torx T8 sont facilement accessibles et ne doivent jamais être dévissées ni sorties de la tourelle de réglage. Les tourelles de réglage sont conçues de sorte que ces deux vis de blocage ne puissent pas être perdues. REMARQUE D: n'essayer en aucun cas de retirer la molette encapsulée. Elle ne doit pas être démontée. Aucun nouveau réglage n'est nécessaire après le montage initial. Toute action non autorisée sur cette molette annule la garantie.94 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 ÉTAPE 1: pour les étapes suivantes, il est présumé que la lunette de visée se trouve à la distance de tir souhaitée et que les tourelles de réglage ont été réglées en fonction. Il est recommandé de xer l'arme et la lunette de visée de manière à éviter tout mouvement parasite et à vous libérer les mains. Étape 2: desserrer les DEUX vis de blocage d'un tour, dans le sens anti-horaire, avec la clé Torx T8(1). (2) Remarque: veuillez noter que les crans à clic de la tourelle de réglage de la hauteur restent clairement perceptibles, même lorsque les vis de blocage sont correctement desserrées. Lorsque l'étape2 aété correctement exécutée, leréglage du réticule est désactivé. Étape 3: enfoncer fermement la tourelle de ré- glage jusqu'en butée. (3) Étape 4: maintenir la tourelle de réglage enfoncée et la tourner dans le sens horaire, jusqu'en butée. (3) Info: l'arrêt balistique est désormais à «0» Étape 5: les butées mécaniques de la tourelle de réglage bénécient alors d'un contact tangible. Continuer d'enfoncer la tour de réglage et s'assurer qu'elle touche la butée. Avec la clé Torx, resserrer les deux vis de blocage précédemment desserrées, dans le sens horaire, jusqu'à ce que la résistance soit perceptible. (4) Dès que la résistance est percep- tible, serrer les vis à fond jusqu'à ce qu'elles se trouvent fermement collées au mécanisme interne. Le couple de serrage des vis de blocage (T8) est de1,9Nm ou 16,8lbs. Étape 6: au terme de ces étapes, il est recomman- dé de contrôler le réglage de l'arrêt. Pour cela, es- sayer de tourner la tourelle de réglage de la hauteur en modiant le réglage de l'arrêt balistique. La tourelle de réglage de la hauteur ne doit pas pouvoir être dévissée lors de la modication du95 réglage de l'arrêt balistique. La tourelle de réglage de la hauteur doit rester fermement en place, contre la butée. Ni clic ni autre course de réglage ne doit être perceptible. Étape 7: après le réglage conforme de l'arrêt balistique, contrôler le point d'impact de l'arme enprocédant à 2 ou 3 tirs de contrôle sur la cible, àla distance de tir correspondante. (1) T 8 T 6 T 8 T 8 T 8 T 8 1.) 2.) (4)(2) (3)(1) Remarque: pour recalibrer l'arrêt balistique (par ex. en cas de changement de munition ou d'arme), procéder comme suit: - tourner la tourelle de réglage de la hauteur dans lesens horaire, jusqu'à l'arrêt balistique - desserrer les deux vis de la tourelle de réglage de lahauteur - tirer sur la tourelle de réglage de la hauteur jusqu'en butée - serrer les deux vis à fond - procéder comme indiqué à la section «Réglage delalunette de visée» (voir page90) - régler une nouvelle fois l'arrêt balistique (voir page94, étape2)96 (1) (8) (8) (7) (7) (2) (5) (6) (3) (4) Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Tourelle de réglage latéral avec verrouillage (ELWT) La tourelle de réglage latéral contient un dispositif mécanique permettant de déplacer horizontalement le réticule sur toute sa plage de réglage en deux tours complets. Pour le réglage, la tourelle de réglage doit être DÉVER- ROUILLÉE. Pour déplacer le point d'impact vers la droite (1), tourner la tourelle de réglage dans le sens anti-ho- raire; pour déplacer le point d'impact vers la gauche (2), tourner la tourelle de réglage dans le sens horaire. Selon la conguration de votre lunette de visée, les valeurs de réglage de la tourelle de réglage sont indi- quées en milliradians (MRAD) (3) ou minutes d'angle (MOA, Minute Of Angle) (4). La fonction de verrouillage protège la tourelle de réglage de tout réglage involontaire. Pour l'activer, appuyer sur la bague de blocage (5). Pour régler la tourelle de réglage, la déverrouiller en tirant sur la bague de blocage (6). Les èches situées près des repères 'R' (7) et 'L' (8) indiquent dans quel sens tourner la tourelle de ré- glage pour régler le point d'impact respectivement vers la droite ou vers la gauche. Tourelle de réglage MRAD Tourelle de réglage latéral MOA (verrouillé) (déverrouillé)97 Les modèles ZEISS LRP S5 sont fournis avec le ré- glage par défaut suivant: - Le réglage latéral se situe à la moitié de la course de réglage totale du réticule. - La bague de blocage est verrouillée. Le réglage par clic se fait selon les pas suivants:

• Tourelles de réglage MRAD = 0,1 MRAD par clic

• Tourelles de réglage MOA = 0,25 MOA par clic Un tour complet correspond à la course de réglage suivante:

• Tourelles de réglage MRAD = 12 MRAD par tour

• Tourelles de réglage MOA = 30 MOA par tour La course de réglage totale correspond à:

• Tourelles de réglage MRAD = course de réglage latéral totale de 17,5 MRAD

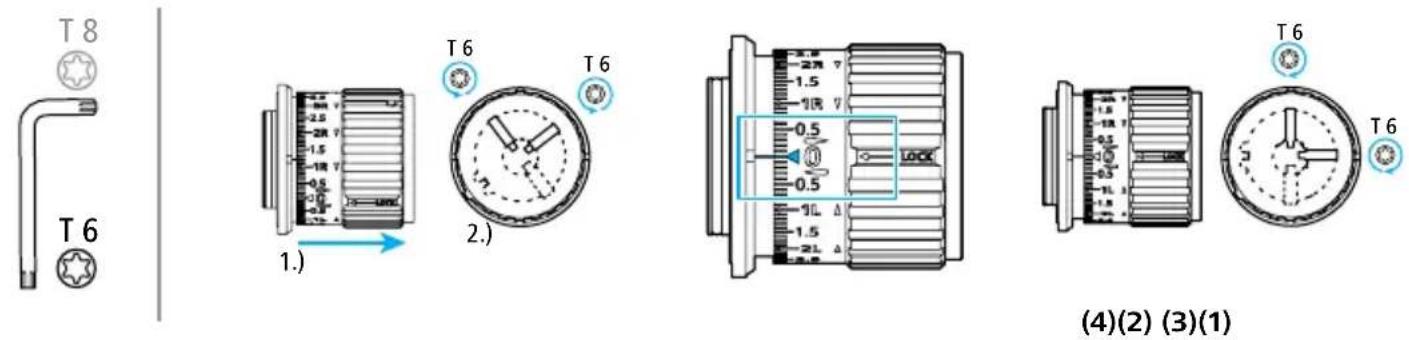

• Tourelles de réglage MOA = course de réglage latéral totale de 60 MOA Réglage du zéro de la tourelle de réglage latéral (ELWT) REMARQUE A: la tourelle de réglage latéral ne doit pas être démontée. Elle peut uniquement, au besoin, être desserrée pour le réglage de la position zéro. REMARQUE B: deux vis de blocage Torx T6 sont facilement accessibles et ne doivent jamais être dévissées ni sorties de la tourelle de réglage. Les tourelles de réglage sont conçues de sorte que ces deux vis de blocage ne puissent pas être perdues. REMARQUE C: ne jamais essayer de dévisser la molette de réglage encapsulée. Elle ne doit pas être démontée. Aucun nouveau réglage n'est nécessaire après le montage initial. Toute action non autorisée sur cette molette annule la garantie.98 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 ÉTAPE 1: pour les étapes suivantes, il est présumé que la lunette de visée se trouve à la distance de tir souhaitée et que les tourelles de réglage ont été réglées en fonction. Il est recommandé de xer l'arme et la lunette de visée de manière à éviter tout mouvement parasite et à vous libérer les mains. Étape 2: la tourelle de réglage doit être DÉVER- ROUILLÉE (2). Desserrer les DEUX vis de blocage d'un tour, dans le sens anti-horaire, avec la clé TorxT6 (1). (2) Remarque: veuillez noter que les crans à clic de la tourelle de réglage latéral restent clairement perceptibles, même lorsque les vis de blocage sontcorrectement desserrées. Lorsque l'étape2 aété correctement exécutée, leréglage du réticule est désactivé. Étape 3: tourner la bague de blocage jusqu'à ce que le zéro numérique se trouve sur le repère zéro de l'achage delta. (3) Étape 4: maintenir la tourelle de réglage en posi- tion et s'assurer qu'elle ne puisse plus être déplacée. Avec la clé Torx, resserrer les deux vis de blocage précédemment desserrées, dans le sens horaire, jusqu'à ce que la résistance soit perceptible. (4) Dès que la résistance est perceptible, serrer les vis à fond jusqu'à ce qu'elles se trouvent fermement collées au mécanisme interne. Le couple de serrage des vis de blocage (T6) est de 0,8Nm ou 7,08lbs. Étape 5: au terme de ces étapes, il est recom- mandé de contrôler le réglage de la position zéro. Pour ce faire, verrouiller la tourelle de réglage en enfonçant la bague de blocage. Essayer ensuite de tourner la tourelle de réglage. À l'état verrouillé, ellene doit pas pouvoir être tournée.99 Déverrouiller ensuite la tourelle de réglage en tirant sur la bague de blocage. À l'état déverrouillé, le réticule doit pouvoir être réglé par le vissage et ledévissage de la tourelle de réglage. Étape 6: après le réglage conforme du zéro du réglage latéral, contrôler le point d'impact de l'arme en procédant à 2 ou 3 tirs de contrôle sur la cible, àla distance de tir correspondante. T 8 T 6 T 6 T 6 T 6 T 6 1.) 2.) (4)(2) (3)(1)100

Mode d'emploi ZEISS LRP S5 318-50 | 525-56

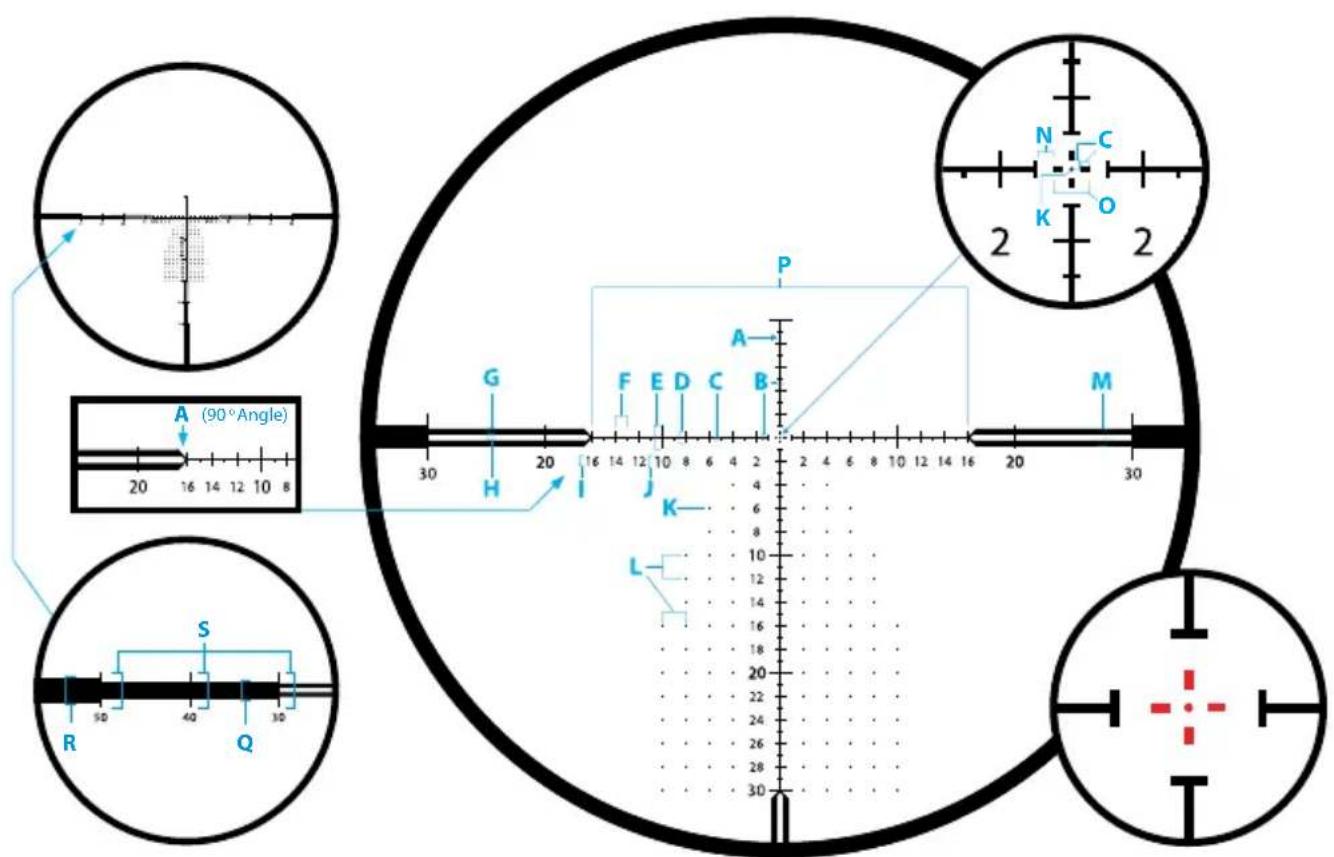

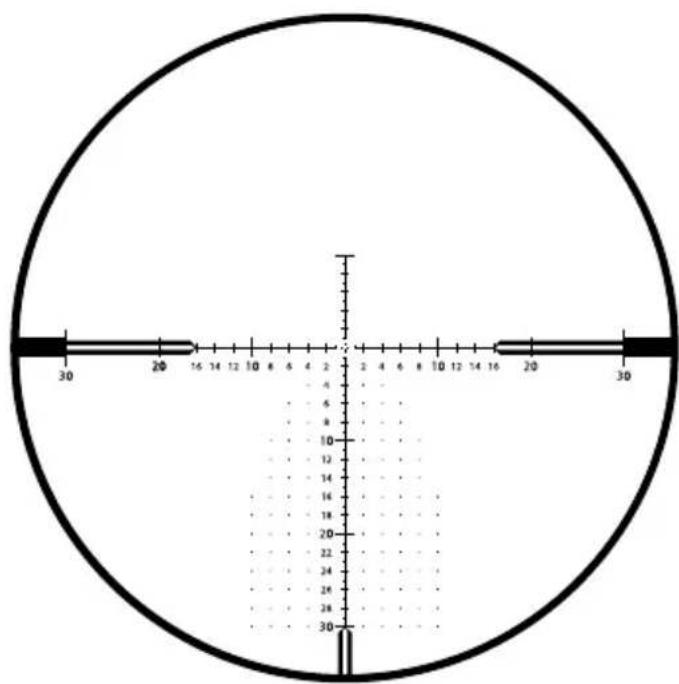

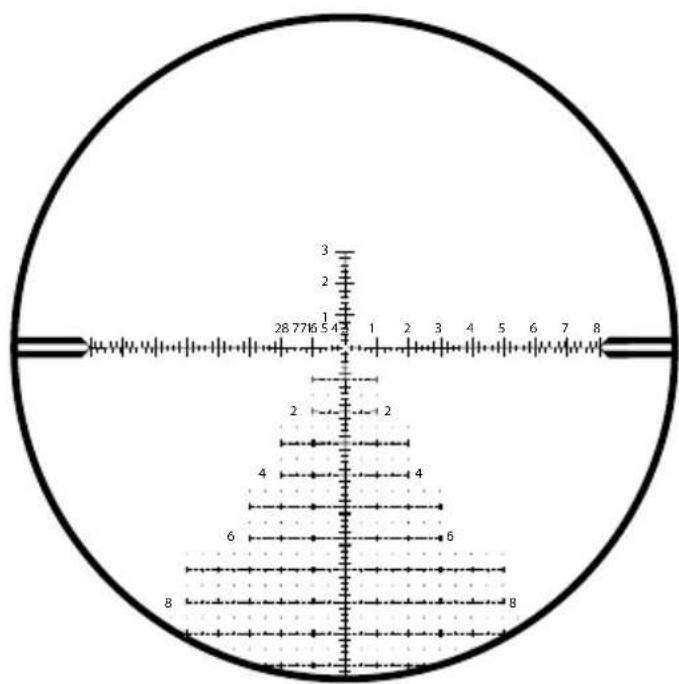

Agrandissement à des ns d'illustration102 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 ZF-MOAi = ZEISS Minute of Angle, illuminated (First Focal Plane) (minutes d'angle, éclairé, premier plan focal)

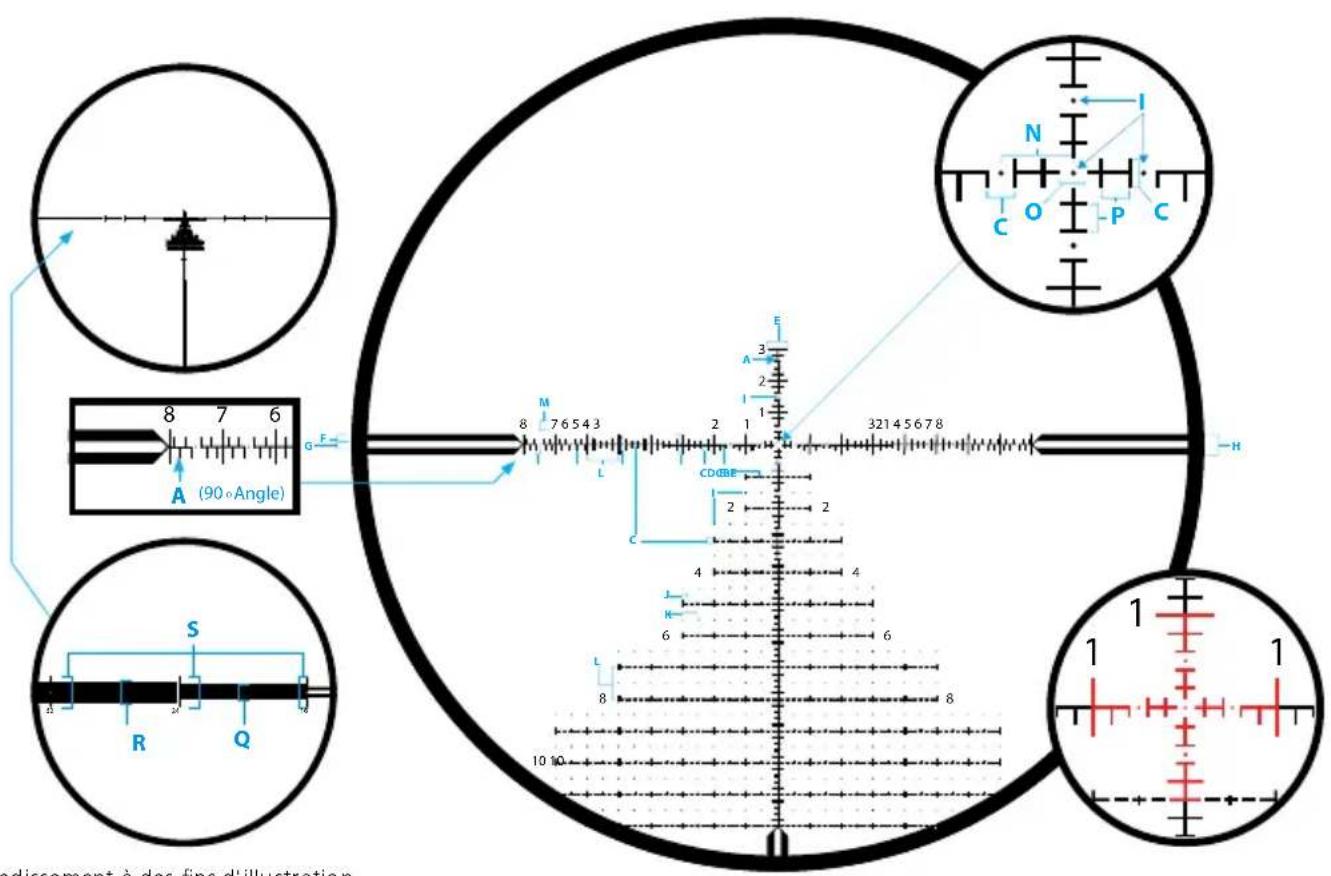

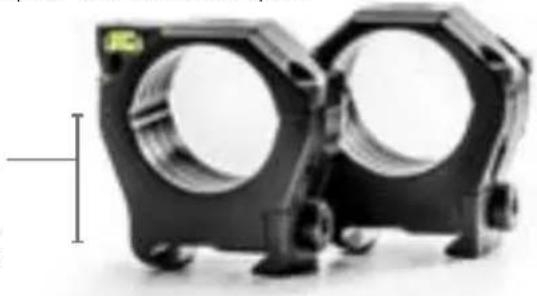

Angle) Agrandissement à des ns d'illustration104 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Accessoires ZEISS Precision Rings à niveau à bulle intégré pour éviter toute inclinaison Les anneaux ultra-légers de ZEISS sont conformes aux normes MIL-STD 1913 et STANAG. Ils sont fabriqués selon les normes les plus strictes, à partir de matériaux de qualité supérieure et dans le respect de tolérances extrêmement faibles, an de vous garantir une sécurité d'utilisation et une longévité maximales. Ils sont conçus pour les systèmes de tir à longue distance et conviennent aux droitiers comme aux gauchers. Ils peuvent également être ajustés à l'œil dominant. Le niveau à bulle est visible, mais discret, en position de tir. Anneaux de montage sophistiqués, minces et ultra-légers, adaptés aux conditions extrêmes d'utilisation pour la chasse et le sport. Pour la lunette de visée ZEISS LRP S5, un diamètre d'anneau de 34mm est nécessaire. Cale anti-recul Cale anti-recul inférieure intégrée pour une précision et une résistance au tir maximales, même pour les plus gros calibres. Étui à coque dure Compris dans la livraison, avec em- bouts Torx

T15 et T25. Niveau à bulle Niveau à bulle intégré dans la moitié d'anneau supérieure pour éviter toute inclinaison. Poids plume Poids d'env. 125g/4,4oz avec vis (30mm, hauteur de montage inférieure). Matériau robuste Aluminium 7075-T6, durci et anodisé à30microns, noir mat. Large surface de serrage Large surface de serrage pour le montage sécurisé de lunettes de visée plus lourdes, même sur des armes de calibres à fort recul. La hauteur des anneaux est mesurée entre la face supérieure du rail de montage et l'axe central de l'alésage de l'anneau.105 Référence 2224-899 Throw Lever Levier de réglage du grossissement quand il faut faire vite. Flip Cover Le cache d'objectif rabat- table se visse simplement sur l'objectif ou le pare- soleil. Pare-soleil 3" Noir mat – Pare-soleil anodisés durs. Cet accessoire de ZEISS protège les yeux de la lumière parasite, que ce soit pendant la phase d'observation ou au moment du tir. Lepare-soleil se visse facilement à l'objectif. Référence 50mm 2105-737 56mm 2105-798 Référence 529860-0002-000 50mm Référence 529860-0003-000 56mm106 Mode d'emploi ZEISS LRP S5 318-50 | 525-56 Ne pas exposer votre lunette de visée ZEISS à des chaleurs extrêmes sur une période prolon- gée, p. ex. dans un véhicule par temps chaud. Votre lunette de visée aété conçue et fabriquée pour vous accompagner dèlement pendant de nombreuses années. Pour protéger votre précieux appareil optique lorsque vous ne l'utilisez pas, il est recommandé d'utiliser un cache d'objectif adapté. En outre, pour la sécurité de votre lunette de visée, ZEISS vous recommande vivement d'assurer la pro- preté de votre produit et de le protéger de toutes impuretés nocives, telles que le sable, la terre, l'eau salée ou toutes autres substances. Nettoyage extérieur de votre lunette de visée ZEISS En cas de fort encrassement, il est possible de laver votre lunette de visée sous l'eau courante tiède, puis de l'essuyer avec un chion doux et propre. Pour nettoyer votre lunette de visée ou les lentilles, ne pas utiliser de solvant agressif. L'utilisation de solvants entraîne l'annulation de la garantie. Traitement ZEISS LotuTec

Votre lunette de visée est dotée du revêtement ZEISS LotuTec

. Cette couche de protection ecace pour lentilles leur confère une surface particulièrement lisse, à l'eet hydrophobe saisissant, pour une résistance à l'encrassement optimale. Les impuretés de tous types adhèrent moins et, le cas échéant, peuvent être élimi- nées rapidement, facilement et sans laisser de trace. Lerevêtement LotuTec
