KÄYTTÖOHJE LRP S5 525-56 ZEISS

Käyttöohjeet / Asiakaspalvelu ja takuu

ZEISS-merkituotteet tunnetaan erinomaisista optisista ominaisuuksista, tarkkuusvalmistuksesta ja pitkästä käyttöiästä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää kiikaritähtäintä optimaalisesti ja luotettavasti monien vuosien ajan.

VAROITUS!

Noudata oheisia turvallisuusohjeita ja lakisääteisiä tietoja, jotka ovat luettavissa myös osoitteessa:

Toimituksen sisältö 256

Tekniset tiedot 257

Rakenneosien nimet 258

Suurennuksen vaihtaminen 260

Ristikon tarkentaminen 261

Dioptriasäätö 261

Ristikon valaistus 262

Paristojen vaihtaminen 264

Parallaksisäätö 265

Asennus ja perussäädöt 266

Ristikon kohdistaminen 268

Kiikaritähtäimen tarkkuuttaminen 270
Korkeussäätötorni 272
Korkeussäädön Ballistic Stopin säätäminen 273
Lukituksella varustettu sivusäätötorni (ELWT)	276
Sivusäätötornin nolla-asetus (ELWT)	277

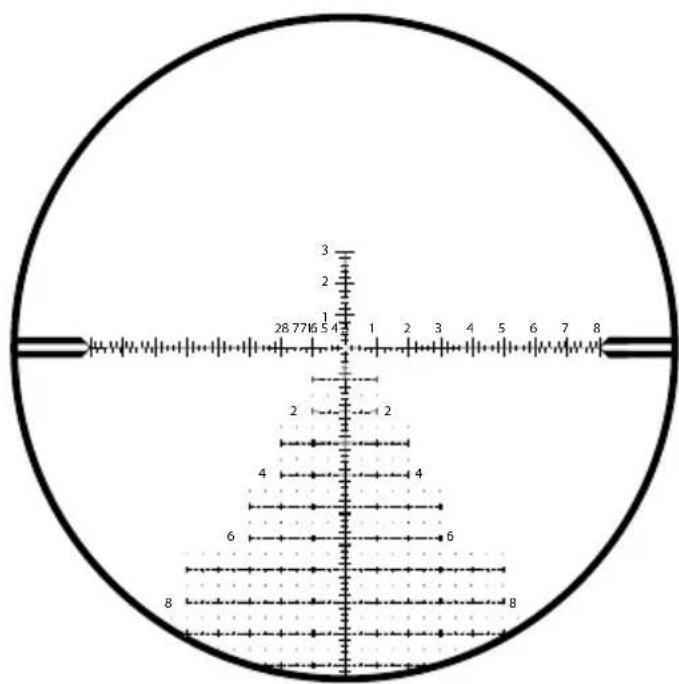

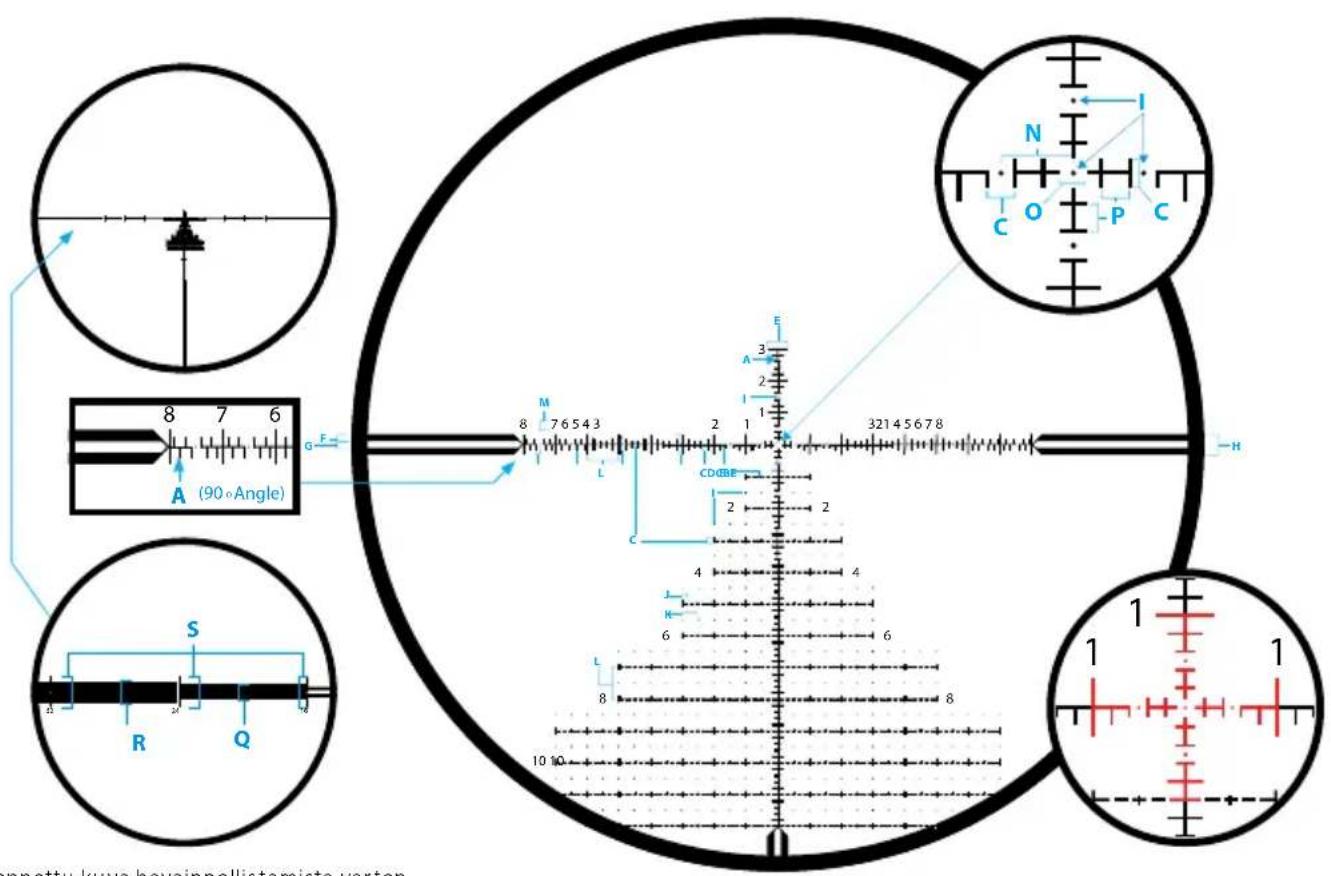

Ristikko ZF-MRi (FFP)	280
Ristikko ZF-MOAi (FFP)	282
Lisävarusteet	284
Hoito ja huolto	286
Asiakaspalvelu ja takuu 288

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

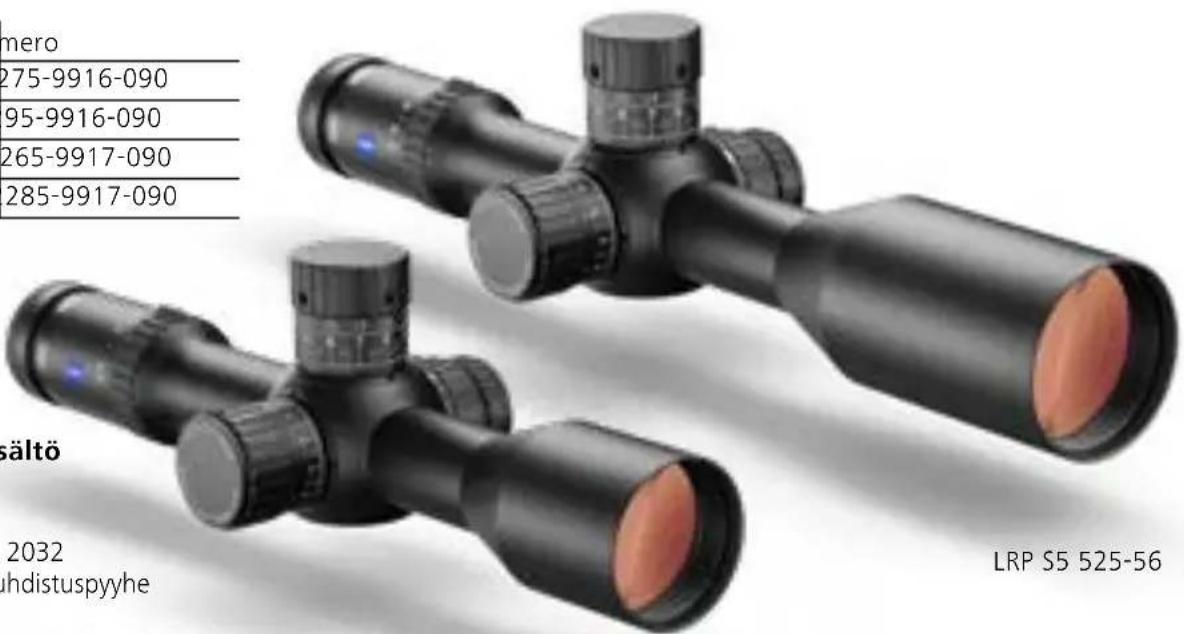

Toimituksen sisältö

LRP S5 Tilausnumero

318-50 MRI 522275-9916-090

525-56 MRI 522295-9916-090

318-50 MOA 522265-9917-090

525-56 MOA 522285-9917-090

mero 275-9916-090 95-9916-090 265-9917-090 285-9917-090 sältö 2032 uhdistuspyyhe LRP S5 525-56

LRP S5 525-56

Toimituksen sisältö

- kiikaritähtäin

- suojakansi

- Li-paristo 3 V CR 2032

- optisten osien puhdistuspyyhe

- käyttöohjeet

- turvallisuusohjeet

- Torx*-kaksoisavain (T 6 ja T 8)

* Torx on Acument Intellectual Properties, LLC:n rekisteröity tavaramerkki.

LRP S5 318-50

Tekniset tiedot		525-56
Suurennus 3,6 x - 18x5 x - 25 x
Ristikon kuvataso Ensimmäinen kuvataso (FFP, First Focal Plane)
Tehokas objektiivin halkaisija 50 mm 56 mm
Lähtöaukon halkaisija 9,3 - 2,8 mm 9,2 - 2,4 mm
Hämäräluku		13,4-30,0	16,7-37,4
Näkökenttä		10,0-2,0 m/100 m / 30-6 ft/100 yd	7,5-1,5 m/100 m / 22,5-4,5 ft/100 yd
Objektiivin näkökulma		5,7°-1,1°	4,3°-0,8°
Dioptrian säätöalue		+2 / -3 dpt
Silmäväli		90 mm / 3,5 in
Parallaksin säätöalue		25-∞ m / 27-∞ yd
Säätöalue korkeus (E = Elevation) + sivu (W = Windage)	MRAD	E: 40,7 + W: 24
	MOA	E: 140 + W: 60
Säätö napsua kohden	MRAD	0,1
	MOA	0,25
Keskiputken halkaisija		34 mm
Okulaariputken halkaisija		46 mm	46 mm
Objektiiviputken halkaisija		56 mm 62 mm
Objektiivin suodinkierre		M54x0,75 mm	M60x0,75 mm
Pinnoite		LotuTec®, T*
Typpitäyte		kyllä
Vesitiiviys		400 mbar (4 m / 13 ft)
Käyttölämpötila		-25/+55 °C / -13/+133 °F
Pituus (dioptrian keskiasetus)		340 mm / 13,4 in	396 mm / 15,6 in
Paino		930 g / 32,8 oz	1.030 g / 36,3 oz
Ristikko (valaistu)		ZF-MRi (milliradiaani) / ZF-MOAi (kulmaminuutit)

Pidätämme oikeuden yllä mainittujen tietojen ja toimituksen sisällön muutoksiin sekä tekniseen jatkokehitykseen.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

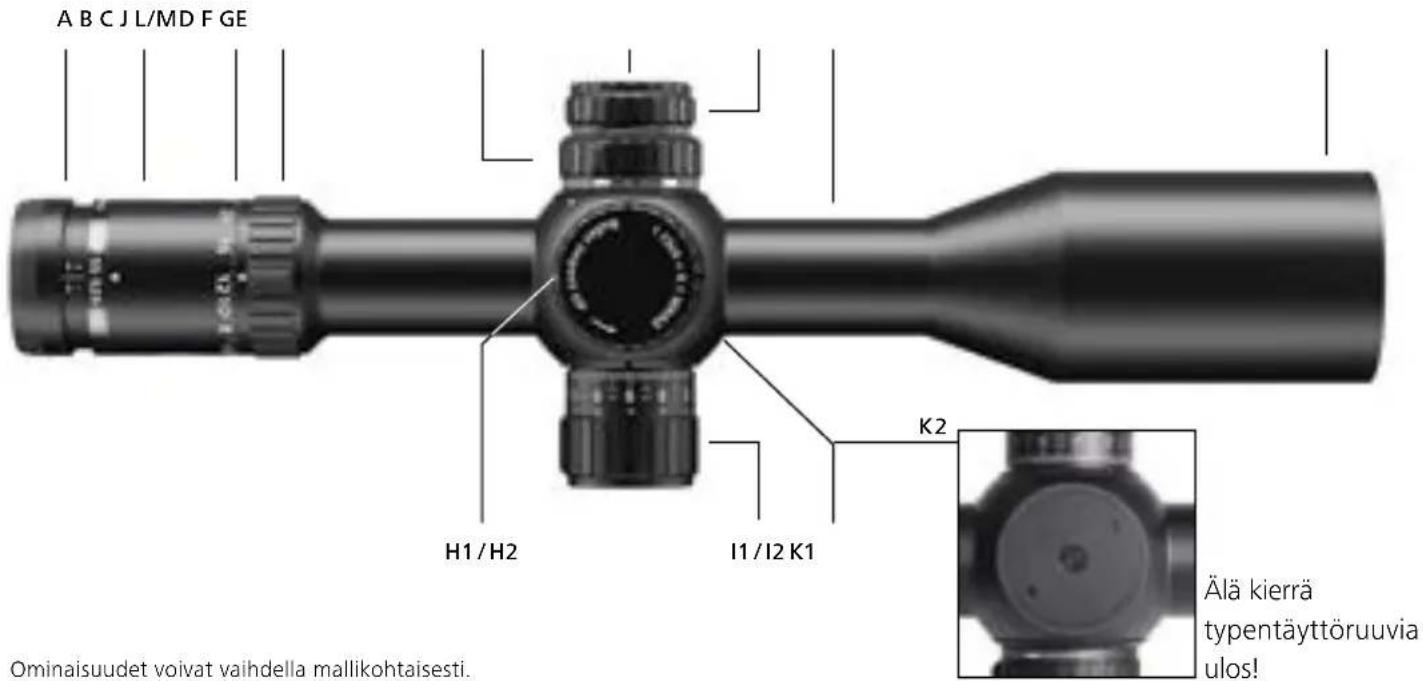

Rakenneosien nimet

A B C J L/M D F GE H1/H2 I1/I2 K1 K2 Öminaisuudet voivat vaihdella mallikohtaisesti. Älä kierrä typentäyttöruuvia ulos!

Ominaisuudet voivat vaihdella mallikohtaisesti.

A Dioptriasäätö

B Okulaariputki

C Suurennoksen vaihtimen asteikko

D Suurennoksen vaihdin

E Parallaksisäätö

F Paristolokero

G Ristikon valaistus päälle/pois ja säätö

H1 MRAD-korkeussäätötorni

H2 MOA-korkeussäätötorni

I1 Lukituksella varustettu MRAD-sivusäätötorni

12 Lukituksella varustettu MOA-sivusäätötorni

J Keskiputki

K1 Keskikappale

K2 Keskikappaleen litteä alaosa

L Objektiivi

M Objektiivin suodinkierre

Uusimmat tiedot tuotteistamme löydät osoitteesta:

H1 – MRAD-korkeussäätötorni

H2 - MOA-korkeussäätötorni

I1 - MRAD-sivusäätötorni

12 - MOA-sivusäätötorni

VAROITUS!

Älä koskaan katso kiikaritähtäimellä aurinkoa tai laservalolähteitä kohti! Seurauksena voisi olla vakavia silmävammoja.

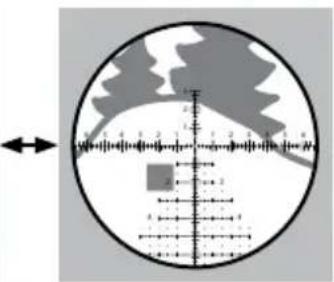

Suurennuksen vaihtaminen

Suurennusta voi säätää pienimmän ja suurimman arvon välillä portaattomasti (1a, 1b). Kierrä tätä varten suurennoksen vaihdinta (1).

(1a) Pieni suurennus

(2a) Epätarkka ristikko

(2b) Terävä ristikko

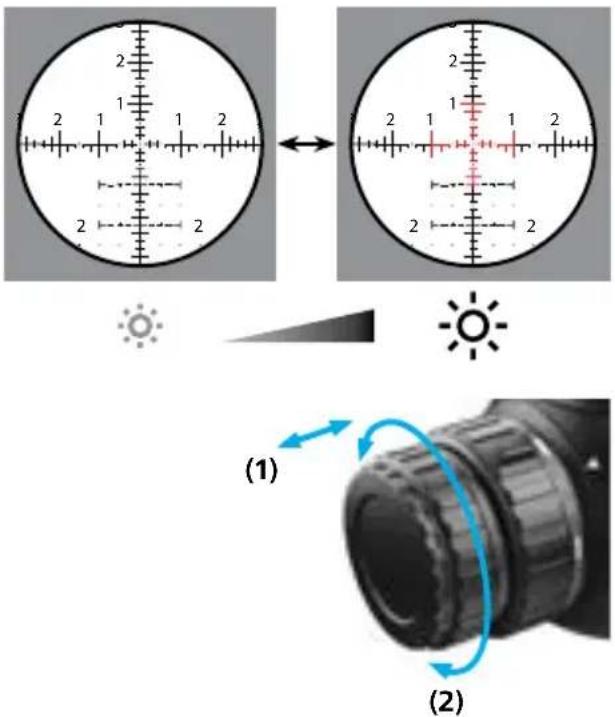

Ristikon tarkentaminen / dioptriasäätö

Tarkenna ristikkoa kiertämällä okulaaria (2), kunnes ristikko on terävä (2b).

Jos käytät ampuessa silmälaseja tai piilolinssejä, säädä terävyys silmälasit tai piilolinssit päässä.

1. Säädä kiikaritähtäin ensin suurimmalle suurennukselle.
2. Aseta parallaksin säätönappi äärettömään (∞).
3. Katso kiikaritähtäimellä värineutraalia taustaa, esimerkiksi valkoista tai harmaata seinää. Voit poistaa mahdollisesti häiritsevän taustan myös peittämällä objektiivin valoa läpäisevällä liinalla. Katso okulaarin läpi; ristikon tulee olla selkeä ja terävä. Huomaa, että silmä alkaa korjata terävyyttä noin 2 sekunnin kuluttua. Tästä seuraa virheellinen terävyysasetus. Katso siksi aina vain nopeasti okulaarin läpi ja sen jälkeen noin

5–10 sekunnin ajan sivulle. Toista toimenpide tarvittaessa. Ristikon tulee olla hyvin terävä silmiä rasittamatta.

1. Tee säätö seuraavasti: Silmän tarkennuksesta johtuen paras tulos saavutetaan yleensä kiertämällä okulaaria ensin sisään, kunnes ristikko on hieman epätarkka (2a), ja kiertämällä sitä sen jälkeen ulos, kunnes ristikko on terävä (2b).

Kun olet tarkentanut ristikon, merkitse okulaarin asento ylös myöhempää käyttöä varten.

Valaistus kytketään päälle vetämällä säätönappi (1) ulos. Kirkkautta voidaan nyt lisätä kiertämällä nappia (2) oikealle (myötäpäivään). Kirkkautta vähennetään kiertämällä nappia vasemmalle (vastapäivään).

Säätö tapahtuu portaattomasti minimi- tai maksimi-arvoon asti, eikä siinä ole mekaanista vastetta. Kytke valo pois päältä painamalla kiikaritähtäimen nappia. Asetettu kirkkaus tallentuu ja pysyy muistissa, vaikka säätönappia (1) käännettäisiin poiskytketyssä tilassa. Uudelleenkytkettäessä valiutuu automaattisesti aiemmin asetettu kirkkaus.

Jos säätönappia ei käytetä toimintaan kytketyssä tilassa neljään tuntiin, valo sammuu automaattisesti. Pariston heikko varaus on havaittavissa valoristikon vilkkumisesta. Vilkkumisen voi halutessaan estää:

Paina säätönuppia ja nosta se ylös 2 sekunnin sisäl- lä. Tämän kuittauksen jälkeen ristikon valaistusta voi käyttää ilman vilkkumista, kunnes paristo tyhjenee kokonaan. Vilkkumistoiminto kytkeytyy takaisin toimintaan pariston vaihdon tai valaistuksen pois- kytkennän jälkeen.

ZEISS LRP S5 -kiikaritähtäimet on varustettu pariston käyttöikää pidentävällä liiketunnistimella. Tunnistin tunnistaa automaattisesti kiikaritähtäimen asennon ja sammuttaa valon, kun asetta käännetään sivusuunnassa 45 ° tai vaakasuunnassa 70 ° alas tai ylös. Kun ase nostetaan ampuma-asentoon, valo syttyy automaattisesti aiemmin asetetulla kirkkaudella.

Voit kytkeä tämän toiminnon käyttöön tai pois käytöstä kääntämällä kiikaritähtäimen ympäri (ylösalaisin) ja painamalla säätönupin (1) kolme kertaa peräkkäin sisään ja ulos. Ristikon valaistus vilkkuu kolme kertaa vahvistukseksi.

Huomautus: Myös automaattisen kulmakatkaisun aikana käytetään neljän tunnin valmiustilavaihetta, eli kun kiikaritähtäin on ollut 4 tuntia käänetyssä tilassa, se ei enää kytkeydy toimintaan.

Diffraktiivinen valaistustekniikka mahdollistaa erittäin suuren kirkkauden ja tekee ristikosta erittäin selkeän myös hyvin kirkkaassa päivänvalossa. Jos havaitset epäedullisissa olosuhteissa tähdätessä valaistun osan lievää siirtymistä, varmista, että silmä on tarkasti kiikaritähtäimen optisella akselilla. Tämä on tärkeää tähtäyksen tarkkuuden kannalta.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

Paristojen vaihtaminen

Pariston asettaminen sisään / poistaminen

Vaihda paristo (tyyppi CR 2032) irrottamalla kansi (1) vastapäivään kiertämällä.

Paristo asetetaan sisään plusnapa (+) ylöspäin. Kierrä kansi (2) sen jälkeen takaisin paikoilleen. Varmista, että tiivisterengas on oikein paikoillaan ja ehjä.

Vaurioitunut tiivisterengas on vaihdettava.

Huomautus: Mikäli kiikaritähtäintä ei käytetä pitkään aikaan, poista paristo.

VAROITUS!

Noudata paristojen käsittelyssä ja hävittämisessä oheisia turvallisuusohjeita ja voimassa olevia määräyksiä. Ne ovat luettavissa myös osoitteessa:

Parallaksi on ristikon havaittavissa oleva siirtyminen maaliin nähden silmän liikkuessa kiikaritähtäimen lähtöaukossa. Tämä johtuu siitä, että maali ja ristikko näkyvät kiikaritähtäimessä eri kuvatasoilla.

Parallaksisäädöllä parallaksivirhe voidaan korjata säätämällä terävyysasetusta. Parallaksia esiintyy, kun silmää vaaka- ja pystysuunnassa liikutettaessa ristikko siirtyy hieman maaliin nähden. Parallaksi aiheuttaa näin tähtäysvirheen.

Parallaksikorjauksen säätö

Tarkista kiikaritähtäin parallaksin varalta asettamalla ase vakaaseen asentoon ja katsomalla sen jälkeen kiikaritähtäimellä tähtäyspisteeseen. Korjaa parallaksi kiertämällä parallaksin säätönuppia, kunnes ristikko ei enää liiku tähtäyspisteeseen nähden päätä kevyesti liikutettaessa tai silmää vaihdettaessa.

Kuvataso ristikon takana (parallaksi)

Kuva ja ristikko samalla tasolla (ei parallaksia)

Varmista ennen ZEISS-kiikaritähtäimen asennusta, että ase ei ole ladattu, lukkorunko on auki ja patruunapesä on tyhjä.

Kiikaritähtäimen puutteellinen tai epääasianmukainen asennus voi johtaa huomattaviin aineellisiin vahinkoihin ja loukkaantumisiin sekä hengenvaarallisiin henkilövahinkoihin.

Rekyylissä vapautuu paljon energiaa, mikä voi olla ampujalle vaarallista! Varmista siksi ehdottomasti, että asennus takaa mahdollisimman suuren silmävälin. Huomioi tämä varoitus erityisesti, kun ammut ylämäkeen tai makuultasi. Nämä ampuma-asennot voivat lyhentää silmäväliä merkittävästi.

Jos sinulla ei ole kokemusta näistä työvaiheista tai olet niiden suhteen epävarma, ZEISS suosittelee antamaan ne asesepän tehtäviksi.

Asennus ja perussäädötVAROITUS!

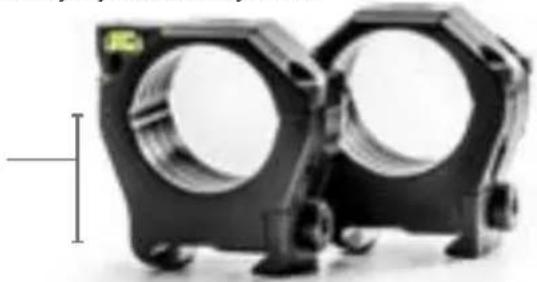

Sopivan rengasasennuksen valitseminen (34 mm)

Jotta varmistetaan, että ase ja kiikaritähtäin toimivat yhdessä yksikkönä täydellisesti, ZEISS suosittelee seuraavaa:

- Käytä laadukkaita renkaita ja jalustoja, jotka sopivat tarkasti aseeseen ja kiikaritähtäimeen, esim. ZEISS Precision -renkaita.

Jalustojen asentaminen järjestelmään

Kiinnitä jalustat järjestelmään ja huomioi tällöin valmistajan kiinnitysruuvien kiristysmomentteja koskevat ohjeet. Varmista, että kiinnitysruuvit ja kierrereiät ovat puhtaat ja ettei niissä ole rasvaa tai likaa.

Renkaiden asentaminen jalustoihin

Varmista, että renkaiden ja putkirungon kosketus-pinnat ovat puhtaat ja rasvattomat. Putkirungon

ja renkaiden sisäpintojen välissä ei saa olla mitään ylimääräistä materiaalia.

Varmista, että renkaiden korkeus takaa riittävän etäisyyden objektiivin ja piipun välillä. Jos haluat käyttää linssisuojusta tai suojakoteloa, varaa sille vastaava lisäetäisyys. Kiinnitä renkaat valmistajan ohjeiden mukaan jalustoihin. Huolehdi siitä, että renkaat eivät tule keskiputken ja objektiivi- ja okulaariputken siirtymäkohtien päälle. Huolehdi myös siitä, että renkaat eivät ole kiikaritähtäimen keskikappaletta vasten.

Kiikaritähtäimen asentaminen

1. Säädä kiikaritähtäin aseen ensisäätöä varten suurimmalle suurennukselle. Aseta kiikaritähtäin mahdollisimman eteen renkaisiin. Kiristä renkaiden ruuveja hieman, jotta kiikaritähtäin pysyy paikallaan. Se ei saa liukua, mutta sitä tulee vielä voida kääntää ja siirtää eteen- ja taaksepäin.

2. Kohota ase käyttämääsi tähtäysasentoon. Liikuta päätäsi eteenpäin normaaliin tähtäysasentoosi. Siirrä kiikaritähtäintä nyt hitaasti taaksepäin, kunnes koko näkökenttä näkyy. ZEISS suosittelee asentamaan kiikaritähtäimen tähän asentoon suurimman silmävälin takaamiseksi.

Silmäväli: \~8–10 cm / 3–4"

Huomautus: Paksuissa vaatteissa kiikaritähtäimen asennusta on mahdollisesti muutettava mahdollisimman suuren silmävälin varmistamiseksi.

Ristikon kohdistaminen

Tarkkaa tähtäystä varten ristikon ja aseen tulee olla toisiinsa nähden samassa kulmassa ja linjassa. Tämä pienentää säätövirheitä, joiden vaikutus suurenee etäisyyden kasvaessa maaliin.

ZEISS-kiikaritähtäinten ristikot on kohdistettu kohtisuoraan keskikappaleen litteään alaosaan nähden. Kohdista ristikko kohtisuoraan seuraavasti:

1. Varmista koko toimenpiteen aikana, että ase ei ole ladattu ja että se on vaakasuorassa ampumatuen tai hiekkasäkin päällä.

2. Katso kiikaritähtäimellä luotilinjaan tai luotisuoralla merkillä varustettuun maalitauluun noin 100 metrin/jaardin etäisyydellä.

3. Käännä kiikaritähtäintä renkaissa, kunnes ristikon pystysuuntainen linja on samassa linjassa luotilinjan tai maalitaulun luotisuoran merkin kanssa.

Kun kaikki on suunnattu oikein, kiinnitä kiikaritähtäin renkaisiin kirstämällä renkaiden ruuvit tasaisesti.

Noudata renkaiden ruuvien kiristämisessä ilmoitettuja kiristysmomentteja. ZEISS-kiikaritähtäimesi on nyt suunnattu oikein ja asennettu turvallisesti.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

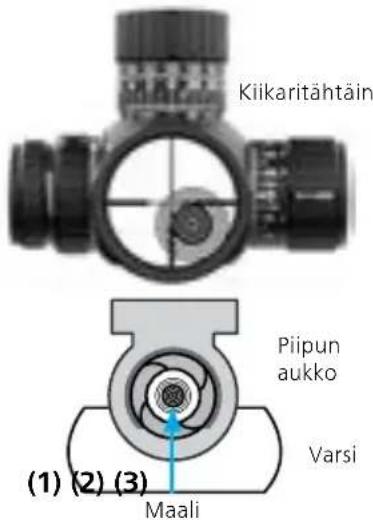

Kiikaritähtäimen tarkkuuttaminen

Ballistic Stopilla varustetun kiikaritähtäimen tarkkuuttaminen ja säätömenetelmät on kuvattu opastusvideolla, jonka löydät ZEISS Huntingin YouTube-kanavalta tai osoitteesta www.zeiss.com/lrp-s5.

Kiikaritähtäin Piipun aukko Varsi Maali (1) (2) (3)

1. Varmista, että ase ei ole ladattu ja patruunape-sässä ei ole patruunoita. Kiinnitä ase ampumatukeen ja poista lukkorunko.
2. Katso piipun läpi lukkorungon päästä (1) ja tähtää aseella tähtäyspisteseen. Sen tulee näkyä piipun reiän keskellä. (2) Varmista, että ase ei enää liiku. Säädä ristikkoa korkeus- ja sivusäätötornilla (sivusäädön lukituksen tulee olla auki, katso sivut 276–277), kunnes se on samassa linjassa tähtäys-pisteen (3) kanssa. Varmista tällöin koko ajan, että maali näkyy piipun keskellä.

Keskitä ristikko korkeus- ja sivusäädöllä tähtäyspisteeseen. Tähtäyspisteen tulee tällöin pysyä koko ajan piipun aukon keskellä.

(1) (2) (3) Maali Piipun aukko Varsi

1. Kun olet kohdistanut ristikon piipun akseliin nähden, voit aloittaa 25, 50 tai 100 metriin/jaardiin tarkkuuttamisen. Kun laukaus osuu maalitauluun, vahvista osuma 2–3 lisälaukauksella ja jatka vaiheesta 4. Jos laukaus ei osu maalitauluun, toista vaihe 2.
2. Tähtää vaiheessa 3 määritettyyn pisteeseen ja keskitä ristikko nyt korkeus- ja sivusäädön avulla laukausryhmän keskelle.

3. Vahvista osumat toisella 2–3 laukauksen ryhmällä. Poikkeavan tuloksen kohdalla toista tarvittaessa vaiheita 4 ja 5, kunnes laukausryhmän keskipiste vastaa tähtäyspistettä. Tarkkuuttamisen jälkeen ZEISS suosittelee lopullista vahvistusta 2–3 lisä- laukauksella maaliin vastaavalta tarkkuutusetäisyydeltä. Huomioi tällöin myös jäljempänä olevan "HUOMAUTUS"-kohdan tiedot.

4. a) Aseta korkeussäätö nollaan ja säädä Ballistic Stop (katso sivu 273).
   b) Aseta sivusäätö nollaan ja lukitse se (katso sivu 277).

HUOMAUTUS: Monet tekijät, kuten ampumatarviketyyppi, ilman lämpötila, piipun lämpötila ja tuuli, vaikuttavat osumatarkkuuteen. Huomioi siksi tarkkuutuksessa, että ympäristöolosuhteet ja tekniset parametrit pysyvät samoina.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

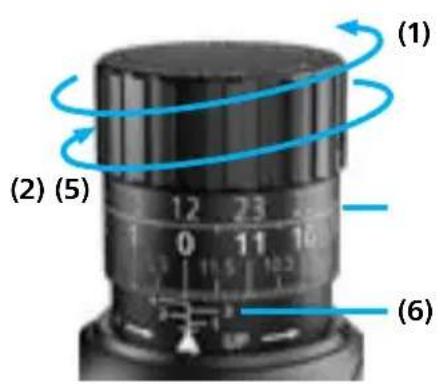

Korkeussäätötorni

Korkeussäätötornissa on mekaaninen laite, joka liikuttaa ristikkoa pystysuunnassa sen koko säätö-alueella.

Säädä osumakohtaa ylöspäin (1) kääntämällä korkeussäätöä vastapäivään; säädä osumakohtaa alaspäin (2) kääntämällä korkeussäätöä myötäpäivään.

(1) (2) (5) (6)

(3)

(4) 13 12 23 1 0 11 0.5 11.5 10.5 UP

MRAD-säätötorni MOA-säätötorni

34 32 30 58 58 4 2 0 28 26 3 1 29 27 UP

Kiikaritähtäimen konfiguraatiosta riippuen säätötornin säätöarvot ovat milliradiaaneja (MRAD) (3) tai kulmaminuutteja (MOA, Minute Of Angle) (4).

Kaksirivinen asteikko mahdollistaa nopean tarkastuksen lyhyiden ja pitkien ampumaetäisyyksien kohdalla (5). Säätötornin vastaava kierros osoitetaan numeroilla 1–4 (6). Nollakohta on merkitty ylös deltanäyttöön vaakasuuntaisella ristikkomerkillä.

ZEISS varustaa MRAD-korkeussäädöllä varustetut kiikaritähtäimet erityisellä lukituksella kokonaisten MRAD-lukujen kohdalla (MPC). Kyseinen lukitus osoittaa joka 10. napsahduskohdan selkeästi tuntu- valla ja kuuluvalla napsahduksella.

ZEISS LRP S5 -mallit toimitetaan seuraavilla tehdas-asetuksilla:

• Korkeussäätö on ristikon kokonaissäätömatkan puolivälissä.
• Ballistic Stop on asetettu suurimmalle korkeuden säätöalueelle.

Napsahdussäätö vaikuttaa seuraavasti:

■ MRAD-säätötornit = 0,1 MRAD napsahdusta kohden
■ MOA-säätötornit = 0,25 MOA napsahdusta kohden

Kokonainen kierros vastaa siten seuraavaa säätöarvoa:

■ MRAD-säätötornit = 12 MRAD kierrosta kohden
■ MOA-säätötornit = 30 MOA kierrosta kohden

Kokonaissäätömatka on:

■ MRAD-säätötornit = korkeussäädön kokonaismatka 40,7 MRAD
■ MOA-säätötornit = korkeussäädön kokonaissäätömatka 140 MOA

Korkeussäädön Ballistic Stopin säätäminen

HUOMAUTUS A: Ballistic Stop on oikein tehdyn säädön jälkeen 0.

HUOMAUTUS B: Korkeussäätötornia ei saa poistaa. Sitä saa ainoastaan löysätä Ballistic Stopin säätämistä varten.

HUOMAUTUS C: Älä koskaan yritä irrottaa kahta näkyvissä olevaa T8-Torx-kiinnitysruuvia säätötornista. Säätötornit on suunniteltu niin, että kyseiset kiinnitysruuvit pitävät osat paikoillaan.

HUOMAUTUS D: Älä koskaan yritä irrottaa koteloitua ruuvia. Sen tulee olla aina paikoillaan, eikä sitä tarvitse säätää ensiasennuksen jälkeen. Tämän ruuvin luvaton käsittely johtaa takuun raukeamiseen.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

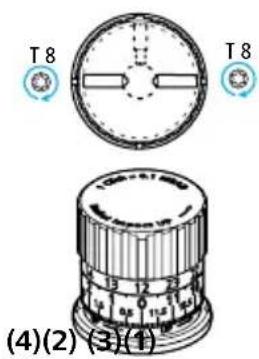

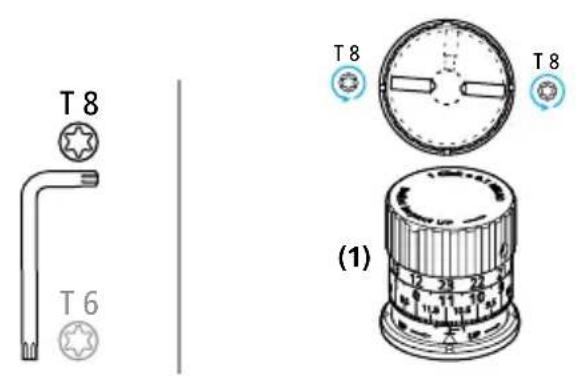

Vaihe 1: Seuraavien vaiheiden kohdalla oletetaan, että kiikaritähtäin on tarkkuutettu halutulle etäisyy-delle ja säätötornit säädetty vastaavasti. Suosit-telemme kiinnittämään aseen ja kiikaritähtäimen niin, että niiden tarpeeton liike on estettynä ja että käyttäjällä on kaksi kättä vapaana.

Vaihe 2: Löysää MOLEMPIA kiinnitysruuveja Torx-avaimella T8 (1) yksi kierros vastapäivään. (2) Huomautus: Huomaa, että korkeussäätötornin napsahtava lukitus tuntuu edelleen selvästi, vaikka kiinnitysruuvit onkin löysätty oikein. Jos vaihe 2 on tehty oikein, ristikon säätö on nyt kytketty pois toiminnasta.

Vaihe 3: Paina säätötornia alas tiukasti kokonaan vastetta vasten. (3)

Vaihe 4: Pidä säätötorni painettuna ja käännä myö- täpäivään vasteeseen saakka. (3) Huom.: Ballistic Stop on nyt kohdassa 0.

Vaihe 5: Säätötornin mekaanisilla vasteilla on nyt tuntuva kosketus. Pidä säätötorni edelleen painettuna ja varmista, että se on vastetta vasten. Kiristä nyt molempia aiemmin löysäämiäsi kiinnitysruuveja Torx-avaimella myötäpäivään, kunnes tunnet vastusta. (4) Kun tunnet vastusta, kiristä molemmat ruuvit tiukkaan, jotta ne tulevat tiukasti sisäistä mekanismia vasten. Kiinnitysruuvien (T8) kiristysmomentti on 1,9 Nm tai 16,8 tuumapaunaa.

Vaihe 6: Suosittelemme tarkastamaan pysäytysasetuksen näiden vaiheiden jälkeen. Yritä tätä varten kääntää korkeussäätötornia Ballistic Stopin uuden asetuksen yli.

Korkeussäätötornia ei tule voida kääntää Ballistic Stopin uuden asetuksen yli. Korkeussäätötornin tulee olla tiukasti vasteessa, napsahtavaa lukitusta tai muuta säätöä ei tule olla tunnettavissa.

Vaihe 7: Kun olet säätänyt oikein Ballistic Stopin, tarkista aseen osumatarkkuus ampumalla 2–3 testilaukausta maaliin vastaavalta tarkkuutusetäisyydeltä.

Huomautus: Jos haluat kalibroida Ballistic Stopin uudelleen (esim. ampumatarvikkeiden tai aseen vaihdon vuoksi), toimi seuraavasti:

• Käännä korkeussäätötornia myötäpäivään Ballistic Stopiin asti.
• Löysää korkeussäätötornin molempia ruuveja.
• Vedä korkeussäätötornia vasteeseen saakka ylös.
• Kiristä molemmat ruuvit.
• Jatka kohdassa "Kiikaritähtäimen tarkkuuttaminen" (katso sivu 270) kuvatulla tavalla.
• Säädä Ballistic Stop uudelleen (katso sivu 274, vaihe 2).

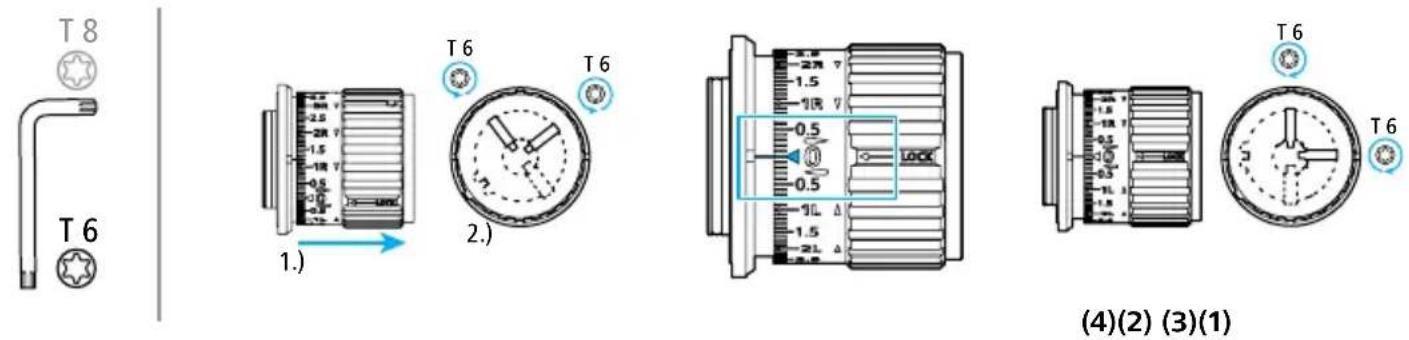

1.) 2.)

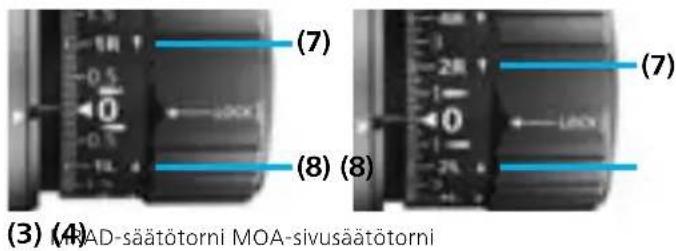

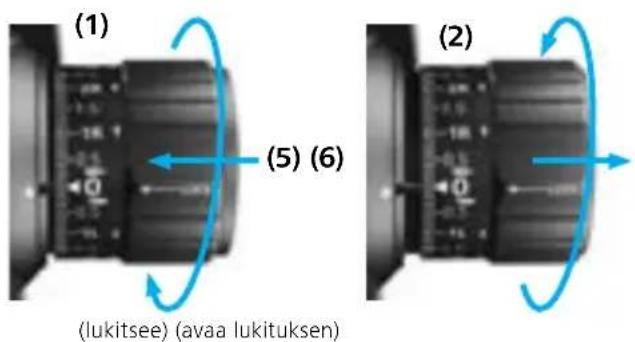

Lukituksella varustettu sivusäätötorni (ELWT)

Sivusäätötornissa on mekaaninen laite, joka liikuttaa ristikkoa kahdella kokonaisella kierroksella vaakasuunnassa sen koko säätöalueella.

Säätötornin LUKITUKSEN TULEE OLLA AVATTU säätämistä varten. Säädä osumakohtaa oikealle (1) kääntämällä säätötornia vastapäivään; säädä osumakohtaa vasemmalle (2) kääntämällä säätötornia myötäpäivään.

(1) (2) (5) (6) (lukitsee) (avaa lukituksen)

(7) (7) (8) (8) (3) (4) MOA-säätötorni MOA-sivusäätötorni

Kiikaritähtäimen konfiguraatiosta riippuen säätötornin säätöarvot ovat milliradiaaneja (MRAD) (3) tai kulmaminuutteja (MOA, Minute Of Angle) (4).

Lukitustoiminto suojaa säätötornia vahingossa tapahtuvilta säädöiltä. Paina tätä varten lukitusrengas (5) sisään. Säädä säätötornia avaamalla sen lukitus vetämällä ulos lukitusrengas (6).

Merkkien "R" (7) ja "L" (8) kohdalla olevat nuolet osoittavat suunnan, johon säätötornia tulee kääntää osumakohdan säätämiseksi oikealle tai vasemmalle.

ZEISS LRP S5 -mallit toimitetaan seuraavilla tehdas-asetuksilla:

• Sivusäätö on ristikon kokonaissäätömatkan puoli-välissä.
• Lukitusrengas on lukittu.

Napsahdussäätö vaikuttaa seuraavasti:

■ MRAD-säätötornit = 0,1 MRAD napsahdusta kohden
■ MOA-säätötornit = 0,25 MOA napsahdusta kohden

Kokonainen kierros vastaa siten seuraavaa säätöarvoa:

■ MRAD-säätötornit = 12 MRAD kierrosta kohden
■ MOA-säätötornit = 30 MOA kierrosta kohden

Kokonaissäätömatka on:

■ MRAD-säätötornit = sivusäädön kokonaissäätömatka 17,5 MRAD
■ MOA-säätötornit = sivusäädön kokonaissäätömatka 60 MOA

Sivusäätötornin nolla-asetus (ELWT)

HUOMAUTUS A: Sivusäätötornia ei saa poistaa. Sitä saa ainoastaan löysätä nolla-asetuksen säätämistä varten.

HUOMAUTUS B: Älä koskaan yritä irrottaa kahta näkyvissä olevaa T6-Torx-kiinnitysruuvia säätötornista. Säätötornit on suunniteltu niin, että kyseiset kiinnitysruuvit pitävät osat paikoillaan.

HUOMAUTUS C: Älä koskaan yritä irrottaa koteloitua säätöruuvia. Sen tulee olla aina paikoillaan, eikä sitä tarvitse säätää ensiasennuksen jälkeen. Tämän ruuvin luvaton käsittely johtaa takuun raukeamiseen.

VAIHE 1: Seuraavien vaiheiden kohdalla oletetaan, että kiikaritähtäin on tarkkuutettu halutulle etäisyy-delle ja säätötornit säädetty vastaavasti. Suosit-telemme kiinnittämään aseen ja kiikaritähtäimen niin, että niiden tarpeeton liike on estettynä ja että käyttäjällä on kaksi kättä vapaana.

Vaihe 2: Säätötornin LUKITUKSEN TULEE OLLA AVATTU (2). Löysää MOLEMPIA kiinnitysruuveja Torx-avaimella T6 (1) yksi kierros vastapäivään. (2) Huomautus: Huomaa, että sivusäätötornin napsahtava lukitus tuntuu edelleen selvästi, vaikka kiinnitysruuvit onkin löysätty oikein. Jos vaihe 2 on tehty oikein, ristikon säätö on nyt kytketty pois toiminnasta.

Vaihe 3: Käännä lukitusrengasta, kunnes numeerinen nolla on deltanäytön nollamerkin kohdalla. (3)

Vaihe 4: Pidä säätötornista kiinni tässä asennossa ja varmista, että se ei enää liiku. Kiristä molempia aiemmin löysättyjä kiinnitysruuveja Torx-avaimella myötäpäivään, kunnes tunnet taas vastusta. (4) Kun tunnet vastusta, kiristä molemmat ruuvit tiukkaan, jotta ne tulevat tiukasti sisäistä mekanismia vasten. Kiinnitysruuvien (T6) kiristysmomentti on 0,8 Nm tai 7,08 tuumapaunaa.

Vaihe 5: Suosittelemme tarkastamaan nolla-asetuksen tämän vaiheen jälkeen. Lukitse tätä varten säätötorni painamalla lukitusrengas sisään. Yritä sitten kääntää säätötornia. Sitä ei tule voida kääntää lukitussa tilassa. Avaa lopuksi säätötornin lukitus vetämällä lukitusrengas ulos. Avatussa tilassa ristikkoa tulee voida säätää kääntämällä säätötornia eteen ja taakse.

Vaihe 6: Kun olet säätänyt oikein sivusäädön nolla-asetuksen, tarkista aseen osumatarkkuus ampumalla 2–3 testilaukausta maaliin vastaavalta tarkkuutusetäisyydeltä.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

Ristikko ZF-MRi (FFP)

28 77 15 5 4 3 1 2 3 4 5 6 7 8 2 4 6 8

ZF-MRi = ZEISS Milliradian, illuminated, First Focal Plane (milliradiaani, valaistu, ensimmäinen kuvataso)

ZEISS LRP S5 318-50 525-56
Mittayksikkö MRAD
Viivan paksuus A 0,04		0,03
Etäisyys B 0,1
Etäisyys C 0,2
Etäisyys D 0,4
Etäisyys E 0,6
Etäisyys F 0,2
Etäisyys G 0,2
Etäisyys H 0,6
Pistekoko I	0,05	0,04
Etäisyys J	0,2
Etäisyys K	0,5
Etäisyys L	1,0
Numeroiden vakiokoko M	0,3
Etäisyys N	0,5
Etäisyys O	0,2
Etäisyys P	0,2
Etäisyys Q	0,9
Etäisyys R	1,2
Etäisyys S	1,8

8 7 6 A (90° Angle) S R Q 10 10 1 1 1 1 1 1 CD/DBE 2 2 3 3 4 4 5 5 5 6 6 7 7 6 5 4 3 8 8 7 6 5 4 3 F M L E A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78

Suurennettu kuva havainnollistamista varten

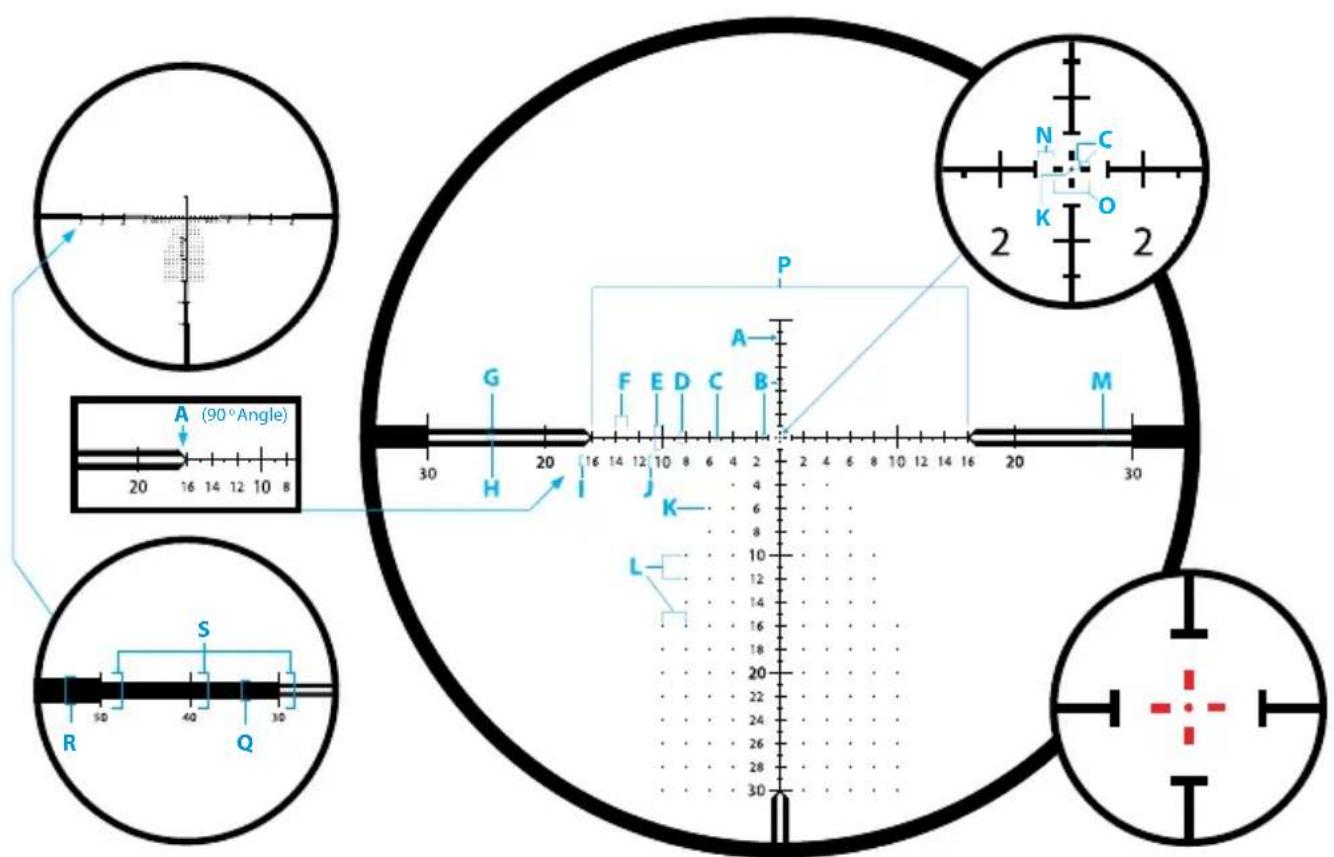

ZF-MOAi = ZEISS Minute of Angle, illuminated, (First Focal Plane) (kulmaminuutit, valaistu, ensimmäinen kuvataso)

ZEISS LRP S5 318-50 525-56
Mittayksikkö MOA
Viivan paksuus A	0,125 0,1
Etäisyys B	0,5
Etäisyys C	0,25
Etäisyys D	1,0
Etäisyys E	2,0
Etäisyys F	1,0
Etäisyys G	0,5
Etäisyys H	0,5
Numeroiden vakiokoko I	0,75
10, 20, 30 numeroiden koko J	1,0
Pistekoko K	0,125
Pisteväli L 2,0
Etäisyys M 1,5
Etäisyys keskiristin ympärillä N 0,5
Etäisyys O 1,0
Etäisyys P 32
Etäisyys Q 2,0
Etäisyys R 3,0
Etäisyys S	4,0

A (90° Angle) R S Q 30 20 16 14 12 10 8 G F E D C B P A M H I J K L N C O N 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Suurennettu kuva havainnollistamista varten

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

Lisävarusteet

ZEISS Precision -renkaat ja suoruuden varmistava integroitu vesivaaka

ZEISSin äärimmäisen kevyet renkaat vastaavat standardeja MIL-STD 1913 ja STANAG. Ne valmistetaan korkeimpien vaatimusten mukaan parhaista materiaaleista äärimmäisen pienillä toleransseilla, mikä takaa parhaan mahdollisen turvallisuustason ja pitkäikäisyyden. Ne on suunniteltu ampumiseen pitkältä etäisyydeltä, ja ne sopivat niin vasen- kuin oikeakätisille käyttäjille ja mahdollistavat myös mukauttamisen dominoivan silmän mukaan. Vesivaaka näkyy tähtäysasennossa kuitenkaan häiritsemättä. Viimeistellyt kapeat ja erittäin kevyet asennusrenkaat täyttävät korkeimmatkin vaatimukset metsästys- ja urheilukäytössä.

Renkaiden korkeus mitataan asennuskiskon yläosan ja rengasaukon keskilinjan välistä.

ZEISS LRP S5 -kiikaritähtäin vaatii renkaan, jonka halkaisija on 34 mm.

Integroitu alempi rekyylivaste takaa parhaan mahdollisen tarkkuuden ja vakauden.

Kova kotelo

Sisältyy toimitukseen, mukana myös Torx®kärjet T15 ja T25.

Vesivaaka

Integroitu vesivaaka renkaan ylem- mässä puolikkaassa.

Erittäin kevyt

Paino noin 125 g / 4,4 oz ruuveineen (30 mm, alhainen asennuskorkeus).

Erittäin kestävä materiaali

Alumiini 7075-T6, karkaistu ja anodisoitu 30 mikronia, mattamusta.

Suuri kiinnitysala

Suuri kiinnitysala takaa raskaiden kiikaritähtäimien luotettavan kiinnityksen myös voimakasrekyylisissä aseissa.

Aurinkosuodin, 3"

Mattamustat eloksoidut aurinkosuotimet. Tämä ZEISS-lisävaruste suojaa hajavalolta tarkkailtaessa ja ammuttaessa. Aurinkosuodin kiinnitetään objektiiviin kiertämällä.

Auki taitettava objektiivin suojus kiinnitetään objektiiviin tai aurinkosuotimeen kiertämällä.

Säätövipu suurennuksen nopeaan säätöön.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

Hoito ja huolto

Huolehdi siitä, ettei ZEISS-kiikaritähtäin altistu pitkäaikaisesti äärimmäiselle kuumuudelle, esim. aurinkoisina päivinä auton sisällä.

ZEISS-kiikaritähtäin on suunniteltu ja valmistettu palvelemaan luotettavasti useiden vuosien ajan. Kun et käytä sitä, suojaa arvokas optinen laitteesi tarkoitukseen varatulla linssisuojuksella. Lisäksi ZEISS suosittelee suojaamaan kiikaritähtäintä pitämällä se aina puhtaana haitallisesta liasta, kuten hiekasta, mullasta, suolavedestä ja muista aineista.

ZEISS-kiikaritähtäimen ulkoinen puhdistus

Jos kiikaritähtäin on erittäin likainen, voit puhdistaa sen huuhtelemalla sen juoksevalla kädenlämpöisellä vedellä ja pyyhkimällä sen jälkeen kuivaksi pehmeällä ja puhtaalla liinalla. Älä käytä kiikaritähtäimen tai linssien puhdistamiseen voimakkaita liuotinaineita. Liuotinaineiden käyttäminen johtaa takuun raukeamiseen.

ZEISS LotuTec®-pinnoite

Kiikaritähtäimessä on ZEISS LotuTec® -pinnoite. Linssipintojen tehokas suojakerros vähentää huomattavasti linssin likaantumista erityisen sileän pinnan ja siitä aiheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen lika tarttuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec®-pinnoite on kestävä ja hankausta kestävä.

ZEISS 30 DISPLAY CLEAN BEANS ZEISS

Linssien puhdistus

ZEISS suosittelee puhdistamaan kiikaritähtäimen optiset osat ZEISSin alkuperäisillä optisten osien puhdistusliuoksilla.

Pitkäaikainen varastointi

Jos kiikaritähtäin on pitkään käyttämättä, ZEISS suosittelee poistamaan pariston kiikaritähtäimestä. Kiikaritähtäintä tulee säilyttää viileässä, kuivassa ja puhtaassa tilassa.

Käyttöohjeet ZEISS LRP S5 318-50 | 525-56

Asiakaspalvelu ja takuu

Jos sinulla on kysyttävää huollosta tai haluat ladata takuuehdot, käy verkkosivuillamme osoitteessa www.zeiss.com/cop/warranty

Ota yhteyttä asiakaspalveluun tai tilaa maksuton kappale alueellasi voimassa olevista takuuehdoista:

ZEISS Customer Service

Zeiss Sports Optics GmbH

Gloelstr. 3 – 5, 35576 Wetzlar, Saksa

Puhelin [phone]

Sähköposti [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products
