Instant Air 3000 - Machine à effet Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à vent
Marque	Cameo
Modèle	Instant Air 3000
Référence	CLIA3000
Dimensions (avec pied)	385 x 515 mm
Poids (avec pied)	11 kg
Alimentation	220-240 V / 50 Hz
Consommation électrique	385 W (veille 7 W)
Flux d’air maximal	77 m³/min
Vitesse de l’air	17 m/s
Vitesse de rotation du ventilateur	440 - 3100 tr/min
Diamètre du ventilateur	310 mm
Contrôle DMX	DMX512, 1 canal, W-DMX (option)
Entrées DMX	XLR 3 et 5 broches mâle, port iDMX
Sorties DMX	XLR 3 et 5 broches femelle
Télécommande	Radio 433 MHz incluse
Embases secteur	Seetronic TR1 In/Out (max 11 A)
Fusible	T3,15 A / 250 V
Température d’utilisation	0 °C à 40 °C
Humidité relative	< 85 % sans condensation
Matériau du boîtier	Métal, noir
Écran	Écran tactile couleur
Entretien	Nettoyage extérieur avec chiffon humide, dépoussiérage des grilles
Réparabilité	Aucune pièce réparable par l’utilisateur
Accessoires inclus	Pied réglable, télécommande, câble secteur, manuel

FOIRE AUX QUESTIONS - Instant Air 3000 Cameo

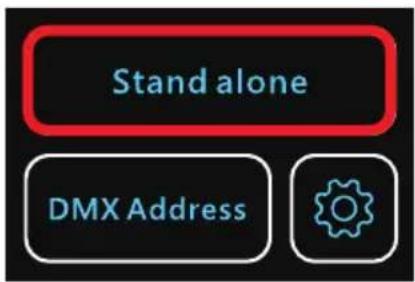

Comment puis-je contrôler la vitesse du ventilateur en mode autonome ?

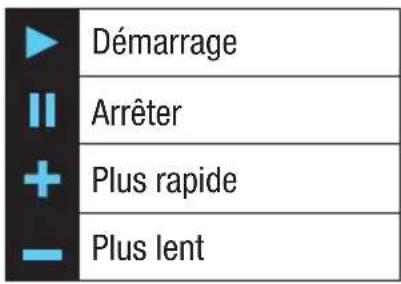

Sur l’écran tactile, appuyez sur Stand alone puis utilisez les touches Démarrer, Arrêter, Plus rapide et Plus lent pour régler la vitesse (affichée en pourcentage).

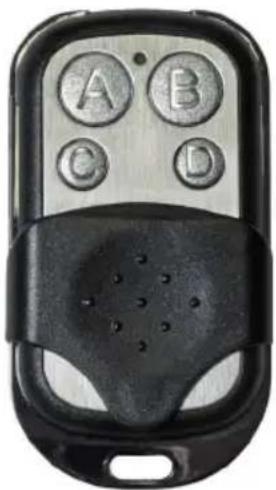

Comment coupler la télécommande radio avec la machine ?

Assurez-vous qu’aucun signal DMX n’est présent. Appuyez sur l’icône engrenage, activez la télécommande (Remote function ON), puis tenez la télécommande près de la machine et tapez sur Remote pairing.

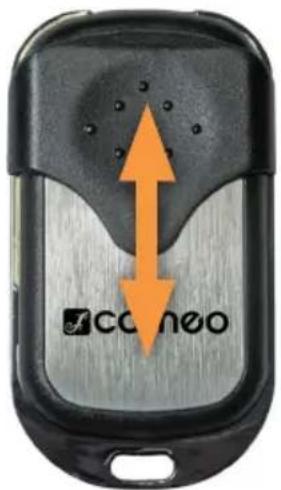

Quel type de pile utilise la télécommande et comment la remplacer ?

La télécommande utilise une pile 27A, 12 V. Retirez les 3 vis au dos, ouvrez le compartiment, insérez la pile neuve en respectant la polarité, puis refermez.

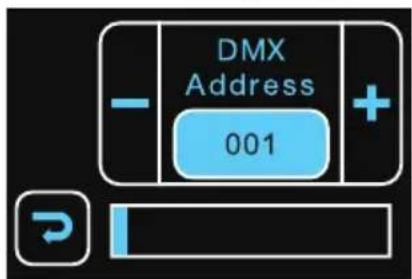

Comment régler l’adresse DMX de départ ?

Depuis l’écran principal, tapez sur DMX Address, entrez le mot de passe 050, puis utilisez les icônes + ou - pour choisir l’adresse (maintenez pour défilement rapide).

Puis-je utiliser la télécommande en présence d’un signal DMX ?

Non, le contrôle par télécommande est désactivé lorsqu’un signal DMX est détecté. Débranchez les câbles DMX ou coupez la liaison sans fil pour utiliser la télécommande.

Comment nettoyer l’appareil ?

Débranchez l’alimentation. Nettoyez les surfaces avec un chiffon propre et humide. Dépoussiérez régulièrement les grilles d’entrée et de sortie d’air avec de l’air comprimé (en bloquant les pales). N’utilisez pas de produits abrasifs.

Quel montage est recommandé pour une installation en hauteur ?

Utilisez deux pinces pour structure dans les trous de montage et une élingue de sécurité passée dans la poignée de transport. Le montage en hauteur doit être effectué par un professionnel qualifié.

Que faire si le fusible saute ?

Remplacez-le par un fusible identique : T3,15 A / 250 V. Si le problème persiste, contactez un centre de réparation agréé – ne modifiez pas l’appareil.

L’appareil peut-il être utilisé en extérieur ?

Non, l’appareil est conçu pour une utilisation en intérieur sec (classe de protection IP non spécifiée, mention d’utilisation en locaux secs). Évitez l’humidité et les projections.

Quels accessoires optionnels sont disponibles ?

Le module enfichable CLIDMXSTICKG2 permet le contrôle DMX sans fil (W-DMX). Des pinces pour structure sont également disponibles en option.

MODE D'EMPLOI Instant Air 3000 Cameo

Vous avez fait le bon choix !

Cet appareil a été conçu et fabriqué conformément à des exigences de qualité très strictes afin de fonctionner pendant de nombreuses années. Veuillez lire attentivement ce manuel d'utilisation pour pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. Vous trouverez de plus amples informations sur Cameo Light sur notre site Web CAMEOLIGHT.COM

INFORMATIONS SUR CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant la mise en service.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Conservez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, remettez également impérativement ce manuel d'utilisation, celui-ci constituant un élément essentiel du produit.

UTILISATION CONFORME

Ce produit est un appareil dédié à la technique événementielle.

Il a été conçu pour un usage professionnel dans le domaine de la technique événementielle et ne convient pas à une utilisation domestique.

Utilisation temporaire Les appareils pour l'événementiel ne sont en principe conçus que pour une utilisation temporaire ; ils ne sont pas prévus pour une exploitation permanente et une installation fixe.

De plus, ce produit est destiné uniquement aux utilisateurs qualifiés possédant des connaissances spécialisées en matière de technique événementielle.

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme.

Toute responsabilité relative à des dommages corporels et matériels dus à une utilisation non conforme est exclue.

Le produit n'est pas adapté :

• à une utilisation par des personnes (notamment les enfants) possédant des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances ;
• aux enfants (il doit être interdit aux enfants de jouer avec l'appareil).

EXPLICATIONS DES TERMES ET DES PICTOGRAMMES

1. DANGER : La mention DANGER, éventuellement associée à un pictogramme, signale des situations ou circonstances de danger immédiat menaçant la vie ou l'intégrité corporelle.
2. AVERTISSEMENT : La mention AVERTISSEMENT, éventuellement associée à un pictogramme, signale des situations ou circonstances de danger potentiel menaçant la vie ou l'intégrité corporelle.
3. MISE EN GARDE : La mention MISE EN GARDE, éventuellement associée à un pictogramme, est utilisée pour attirer l'attention sur des situations ou des conditions susceptibles de provoquer des blessures.
4. ATTENTION : La mention ATTENTION, éventuellement associée à un pictogramme, signale des situations ou circonstances pouvant entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme indique un danger susceptible de provoquer une décharge électrique.

Ce pictogramme indique les zones ou les situations dangereuses.

Ce pictogramme indique des dangers liés à des surfaces portées à haute température.

Ce symbole indique les dangers liés aux charges suspendues.

Ce pictogramme indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme indique un appareil qui ne doit être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'y apportez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de quelque manière que ce soit, éteignez-le immédiatement et débranchez-le de son alimentation. L'appareil ne peut être réparé que par des techniciens de réparation agréés.
3. Pour les appareils de classe de protection 1, le conducteur de protection doit être correctement raccordé. Ne débranchez jamais le conducteur de terre de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas pliés ou soumis à d'autres dommages mécaniques.
5. Ne court-circuitez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil ne doit être installé que lorsqu'il se trouve hors tension.
3. Si son câble secteur est endommagé, n'utilisez pas l'appareil.
4. Les câbles secteur captifs ne doivent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil sous tension qu'une fois qu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, ne le mettez pas en marche tant qu'il n'a pas été réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du réseau sur tous les pôles électriques, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Ne remplacez les cordons secteur enfichables que par des cordons d'origine.
8. N'utilisez l'appareil qu'avec des dispositifs de raccordement au secteur actuellement conformes à l'usage prévu, contrôlés et en bon état.

DANGER :

1. Danger d'asphyxie ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (notamment les enfants) possédant des capacités physiques, sensorielles ou mentales réduites.
2. Danger en cas de chute de l'appareil ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et fixés. Veillez à respecter les consignes de sécurité en vigueur.

AVERTISSEMENT :

1. N'utilisez cet appareil que conformément à l'usage prévu et de la manière prescrite.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux normalement inflammables. Sauf mention explicite, la distance minimale est de 0,3 m.

PRUDENCE :

1. Il existe un risque de coïncement du câble dans des pièces mobiles telles que des étriers de montage ou d'autres pièces mobiles.
2. Pour les appareils équipés de composants entraînés par moteur, il existe un risque de blessure dû aux mouvements de l'appareil. Des mouvements soudains de l'appareil peuvent provoquer des réactions brutales.
3. La surface du boîtier de l'appareil peut être portée à une température élevée lors d'un fonctionnement normal. Assurez-vous d'éviter tout contact accidentel avec le boîtier. Laissez toujours l'appareil refroidir suffisamment avant le démontage, les travaux de maintenance, le chargement, etc.

ATTENTION :

1. N'installez pas et n'utilisez pas cet appareil à proximité de radiateurs, d'accumulateurs thermiques, de fours ou d'autres sources de chaleur. Veillez à assurer en permanence un refroidissement suffisant de l'appareil, de façon à éviter toute surchauffe.
2. Ne placez pas de sources d'inflammation (flammes nues) telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Nous apportons en permanence des améliorations à nos appareils. En cas de divergence entre les instructions d'utilisation et l'étiquetage de l'appareil en ce qui concerne les conditions d'utilisation, les performances ou d'autres caractéristiques de l'appareil, les informations figurant sur l'appareil prévalent toujours.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2 000 m au-dessus du niveau de la mer.
9. Sauf indication contraire, l'appareil n'est pas adapté à une utilisation en environnement marin.

REMARQUE : Pour les kits ou accessoires de conversion ou d'adaptation fournis par le fabricant, il est essentiel de respecter les instructions incluses.

TRANSMISSION DE SIGNAUX PAR RADIO

(par ex. W-DMX ou systèmes audio sans fil) :

La qualité et la performance des transmissions de signaux sans fil dépendent généralement des conditions ambiantes.

Les facteurs suivants, par exemple, ont une influence sur la portée et la stabilité des signaux :

Obstacles/écrans (par ex. maçonnerie, constructions métalliques, eau)

Émissions radio de niveau élevé (par ex. réseaux Wi-Fi puissants)

Interférences

Rayonnement électromagnétique (par ex. murs vidéo LED, gradateurs...)

Toutes les indications de portée se rapportent à une utilisation en champ libre avec contact visuel et sans interférences.

L'utilisation d'émetteurs est soumise à des dispositions administratives. Celles-ci peuvent varier d'une région/d'un pays à l'autre et doivent être vérifiées par l'exploitant avant la mise en service (par ex. fréquence radio et puissance d'émission).

AVERTISSEMENT : Les appareils utilisant une transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles dans lesquelles le fonctionnement sans fil peut entraîner des interférences, notamment :

• dans les hôpitaux, les centres de santé lesquels des professionnels dispensements spécialisés ;
  • dans les ex-zones de Classe 1, 2 et 3 ;
• Dans les zones d'accès restreint ;
• Dans les institutions militaires ;
• Dans les avions ou les véhicules ;
• dans les zones où l'utilisation de téléphones portables est interdite.

TRANSMISSION DE SIGNAL PAR W-DMX

AVERTISSEMENT : En règle générale, la transmission DMX sans fil ne doit pas être utilisée pour des applications présentant des facteurs de sécurité susceptibles d'entraîner des dommages corporels ou matériels en cas de défaillance.

Ceci s'applique en particulier aux structures de scènes ou de traverses mobiles, aux moteurs/dispositifs de levage commandés par DMX ou aux dispositifs de levage destinés au fonctionnement de monte-plateaux, de systèmes hydrauliques ou de composants mobiles similaires fonctionnant en mode DMX.

Par ailleurs, la transmission DMX sans fil ne doit pas être utilisée pour le déclenchement d'appareils pyrotechniques ou de flammes, d'effets d'explosion, ni pour le contrôle de gaz ou d'effets liquides. Citons par exemple les canons à CO2, les lanceurs de confettis, les effets d'eau ou autres.

ATTENTION! REMARQUES IMPORTANTES CONCERNANT LES MACHINES À VENT !

1. Ne jamais introduire les doigts à travers les grilles de protection, risque de blessure.
2. Ne jamais introduire d'objets à travers les grilles de protection.
3. Ne jamais utiliser l'appareil sans sa grille de protection.
4. Des précautions particulières doivent être prises par les personnes aux cheveux longs, ceux-ci pouvant être aspirés et s'emmêler dans les pales du ventilateur. De sérieuses blessures peuvent en résulter. Veiller à ce que les personnes aux cheveux longs ne puissent pas se tenir à proximité immédiate de l'appareil.
5. Vérifiez que l'air peut circuler librement.
6. Assurez-vous que la poussière, le sable, le papier, les vêtements et autres ne puissent pas être aspirés.

APPAREILS DONT LE REMPLACEMENT DE PILE OU D'ACCUMULATEUR EST ASSURÉ PAR L'UTILISATEUR (par ex. télécommande)

DANGER : Respectez impérativement la fiche technique du fabricant des piles ou des accumulateurs utilisés.

1. Les piles et accumulateurs doivent être tenus hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites. Risque d'étouffement !
2. Évitez d'exercer toute sollicitation mécanique importante sur les piles et les accumulateurs. Les dommages provoqués par une chute, un écrasement ou une perforation ainsi qu'une pression élevée entraînent un risque d'incendie et d'explosion ainsi que d'autres situations dangereuses (par ex. émanations de gaz).
3. Les fuites de liquide de piles sont corrosives et peuvent être toxiques. Le liquide peut entraîner une irritation de la peau et des yeux, et il est dangereux en cas d'ingestion. Évitez tout contact avec le liquide qui a fui. En cas de contact avec le liquide, rincez immédiatement et abondamment à l'eau et consultez un médecin.
4. N"essayez jamais de charger des piles non rechargeables. Risque d'explosion !
5. Ne jetez pas au feu les piles et les accumulateurs. Risque d'explosion!
6. Ne court-circuitez pas les piles et les accumulateurs. Évitez tout contact des bornes de la pile ou de l'accumulateur avec des objets conducteurs d'électricité (par exemple un trousseau de clés ou des pièces de monnaie).

ATTENTION :

1. Lors de l'insertion des piles et des accumulateurs, veillez à respecter la polarité (voir les illustrations dans le compartiment des piles ou sur le boîtier).
2. N'utilisez pas simultanément des piles et des accumulateurs de marques et de types différents dans un appareil.
3. N'utilisez que des piles et des accumulateurs ayant le même état de décharge.
4. Avant le processus de charge, vérifier l'absence de dommages sur les piles et les accumulateurs et n'utiliser aucune pile ou accumulateur endommagé.

REMARQUES CONCERNANT LES APPAREILS D'INTÉRIEUR MOBILES

1. Utilisation temporaire L'équipement événementiel est conçu uniquement pour une utilisation temporaire.
2. Un fonctionnement continu ou une installation permanente peut altérer le fonctionnement et entraîner le vieillissement prématuré des appareils.

CONTENU DU CARTON

Retirez le produit de son emballage, et mettez de côté tous les matériaux d'emballage.

Assurez-vous que la livraison est complète et en bon état (absence de dommages apparents) ; dans le cas contraire, informez votre partenaire commercial aussitôt après l'achat.

Contenu du carton :

▶ 1 × Machine à vent Instant Air 3000
▶ 1 × Pied avec étrier de montage (déjà monté)
▶ 1 × Télécommande radio
▶ 1 × Câble secteur

▶ Informations sur la sécurité et la conformité (mode d'emploi à télécharger via le code QR)

INTRODUCTION

INSTANT AIR 3000

CLIA3000

FONCTIONS DE CONTRÔLE :

Pilotage DMX sur 1 canal

DMX512

W-DMX via le module enfichable Cameo iDMX disponible en option

Pilotage par télécommande radio

Fonction Standalone (mode de fonctionnement autonome)

FONCTIONNALITÉS :

DMX512. Télécommande sans fil livrée. Connecteurs DMX à 3 et 5 pôles. Port pour module enfichable iDMX optionnel, pour un contrôle sans fil via W-DMX.

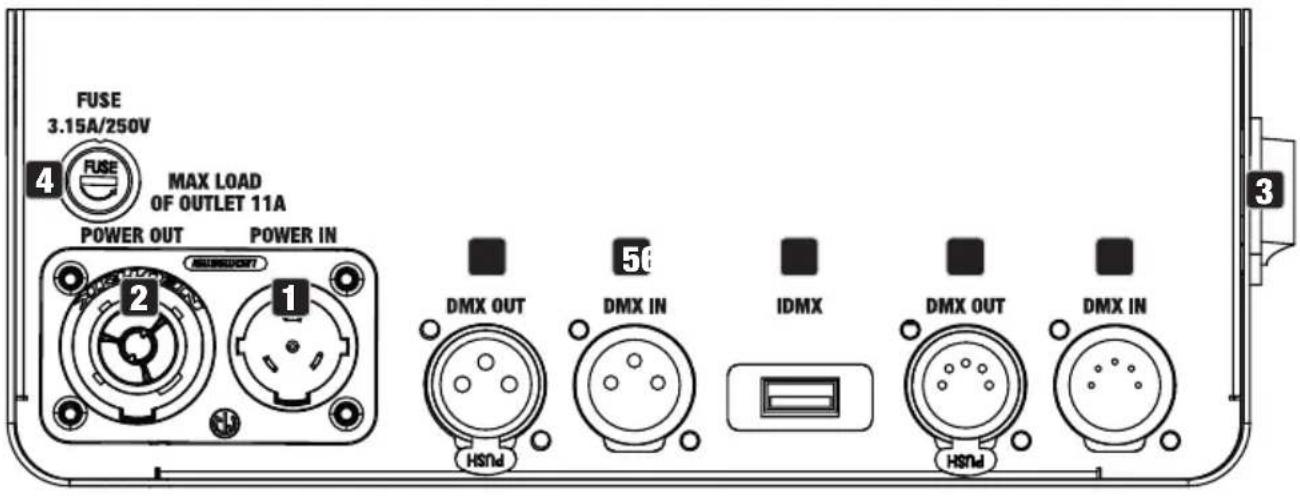

CONNECTEURS, COMMANDES ET INDICATEURS/AFFICHEURS

1 POWER IN

Embase secteur d'entrée. Tension de fonctionnement 220 V - 240 V / 50 Hz. Raccordement à l'aide du cordon secteur fourni.

2 POWER OUT

Embase de renvoi secteur. Permet d'alimenter d'autres produits CAMEO. Veiller à ce que l'intensité totale consommée par tous les appareils connectés ne dépasse pas la valeur en ampères (A) indiquée sur l'appareil.

3 POWER

Interrupteur basculant pour allumer et éteindre l'appareil.

4 FUSE

Porte-fusible pour fusible de 5 x 20 mm. REMARQUE IMPORTANTE : Remplacez le fusible uniquement par un fusible de même type et de même valeur. Si le fusible fond de façon récurrente, contactez un centre de réparation agréé.

5 DMX IN (entrée DMX)

Embases XLR mâle à 3 broches et 5 broches pour le raccordement d'un contrôleur DMX (par ex. pupitre DMX). N'utilisez qu'une seule des embases à la fois.

6 DMX OUT (renvoi DMX)

Connecteur XLR femelle à 3 broches et 5 broches pour le renvoi du signal de contrôle DMX. N'utilisez qu'une seule des embases à la fois.

IDMX

Port pour le module enfichable iDMX disponible en option pour la liaison Wireless DMX.

ÉCRAN TACTILE

Écran tactile éclairé pour navigation dans les menus de l'appareil.

RÉCEPTEUR RADIO

Le récepteur radio pour la contrôle via la télécommande radio se trouve dans le boîtier de l'appareil.

UTILISATION

REMARQUE

Après la mise en marche de la machine à vent, un bref contrôle du système est effectué et la désignation du modèle est alors affichée à l'écran. Après cette opération, la machine à vent est prête à fonctionner.

ÉCRAN PRINCIPAL (signal DMX présent)

Dès qu'un signal DMX est présent sur l'une des entrées DMX IN ou sur l'interface sans fil IDMX, le mode de fonctionnement DMX est automatiquement activé. L'adresse de départ DMX en cours apparaît à l'écran, ainsi que le champ pour saisir le mot de passe pour changement d'adresse.

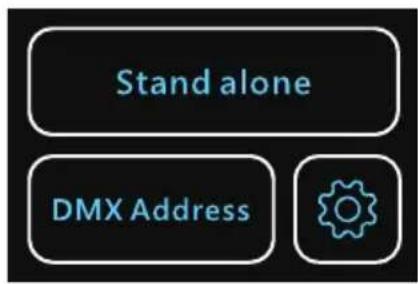

ÉCRAN PRINCIPAL (pas de signal DMX)

Si aucun signal DMX n'est présent sur l'appareil, trois champs apparaissent à l'écran : Stand alone (commande manuelle), DMX Address (réglage de l'adresse de départ DMX) et une icône de roue dentée (activer / désactiver la commande par télécommande et coupler la télécommande).

RÉGLAGE DE L'ADRESSE DMX DE DÉPART

1. Le signal DMX est présent : Entrez le mot de passe 050 dans le champ de saisie et tapez sur l'icône du cadenas. Tapez maintenant sur l'icône + ou - pour régler l'adresse de départ souhaitée (maintenez la pression pour un changement de valeur rapide). Tapez sur l'icône en forme de flèche pour revenir à l'écran principal.

1. Le signal DMX n'est pas présent : tapez sur DMX Address dans l'écran principal. Entrez le mot de passe 050 dans le champ de saisie et tapez sur l'icône du cadenas. Tapez maintenant sur l'icône + ou - pour régler l'adresse de départ souhaitée (maintenez la pression pour un changement de valeur rapide). Tapez sur l'icône en forme de flèche ⇌ pour revenir à l'écran principal.

PILOTAGE MANUEL

En présence d'un signal DMX sur l'appareil, le mode manuel n'est pas possible. Débranchez donc les connecteurs DMX de l'appareil, ou supprimez toute liaison DMX. Appuyez sur Stand alone pour ouvrir la fenêtre avec les champs de contrôle manuel (pour les fonctions, voir tableau). La vitesse de rotation est affichée sous forme de pourcentage. Tapez sur l'icône en forme de flèche pour revenir à l'écran principal.

PILOTAGE PAR LA TÉLÉCOMMANDE

La machine à vent est livrée avec une télécommande radio (433 MHz). En présence d'un signal DMX sur l'appareil, le pilotage par télécommande n'est pas possible. Débranchez donc les connecteurs DMX de l'appareil, ou supprimez toute liaison DMX. Tapez sur l'icône de roue dentée puis activez le pilotage par la télécommande (Remote function ON). Pour désactiver le pilotage par la télécommande, sélectionnez OFF. Tapez sur l'icône en forme de flèche pour revenir à l'écran principal.

Pour coupler une nouvelle télécommande radio avec la machine à vent, tenez latélécommande à proximité immédiate de la machine à vent et tapez sur 📊, à côté de Remote pairing . Même manipulation lors de l'insertion d'une nouvelle pile dans la télécommande.

La télécommande dispose d'un couvercle coulissant servant à protéger les touches de commande de toute sollicitation involontaire. Pour le mettre en place, faites coulisser le couvercle de protection vers le haut pour recouvrir les touches de commande. Faites coulisser le couvercle de protection vers le bas jusqu'en butée pour dégager l'accès aux touches de commande et piloter la machine à vent à l'aide de la télécommande radio. La LED de la télécommande s'allume dès que l'une des touches de commande est actionnée.

A	émarrage
B	rêter
C	lus rapide
D	lus lent

Si la LED ne s'allume pas lorsque vous appuyez sur les touches de la télécommande, remplacez sa pile. Pour ce faire, retirez les trois vis situées au dos de la télécommande. Retirez ensuite le couvercle du compartiment à pile du boîtier, retirez la pile usagée, insérez une pile neuve (type de pile : 27A, 12 V – veillez à respecter la polarité) puis refermez le couvercle à l'aide des 3 vis.

INSTALLATION ET MONTAGE

DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité à effectuer régulièrement sur l'ensemble du matériel d'installation et sur le projecteur. Si vous ne possédez pas les qualifications requises, n'essayez pas d'effectuer l'installation vous-même, mais faites appel à une entreprise professionnelle. Des projecteurs mal fixés et mal sécurisés sont susceptibles de se détacher et de tomber. Il peut en résulter des blessures graves voire mortelles.

1. Quatre pieds en caoutchouc pour placement à un endroit approprié sur une surface plane.
2. Poignée de transport avec point de sécurisation pour montage sur structure métallique.
3. Deux vis à oreille pour le réglage de la direction du flux d'air.
4. Trous de montage pour la mise en place de pinces pour structure (utiliser deux pinces pour structure en cas de montage sur structure métallique, pinces pour structure disponibles en option).
5. En cas de montage sur une structure métallique, sécurisez toujours la machine à vent à l'aide d'une élingue de sécurité passée dans le trou de la poignée de transport.

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. Les besoins en entretien et en maintenance dépendent de l'intensité et de l'environnement d'utilisation.

Un contrôle visuel doit être effectué avant chaque mise en service. Il faut notamment passer en revue tous les composants importants pour la sécurité, tels que les éléments de connexion, les points de sécurité, les connexions électriques et les câbles. En outre, nous recommandons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard au bout d'un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien inadéquat.

ENTRETIEN (réalisable par l'utilisateur)

AVERTISSEMENT ! Avant toute opération d'entretien, l'alimentation électrique et, dans la mesure du possible, toutes les connexions de l'appareil doivent être débranchées.

REMARQUE Un entretien inapproprié peut entraîner une dégradation de l'appareil, voire sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veiller à ce qu'aucune humidité ne pénètre dans l'appareil.
2. Les orifices d'entrée et de sortie d'air doivent être nettoyés régulièrement pour éliminer la poussière et les impuretés. En cas d'utilisation d'air comprimé, veillez à ce que l'appareil ne soit pas endommagé (les ventilateurs doivent notamment être bloqués).
3. Les câbles et connecteurs doivent être nettoyés régulièrement et débarrassés de la poussière et des impuretés.
4. De manière générale, aucun produit de nettoyage ou produit abrasif ne doit être utilisé pour l'entretien, faute de quoi la finition de la surface pourrait être endommagée.
5. De manière générale, les appareils doivent être stockés au sec et protégés de la poussière et des salissures.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER ! L'appareil renferme des composants sous tension. Même après déconnexion du secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple à cause de condensateurs chargés.

REMARQUE L'appareil ne contient pas de sous-ensembles pouvant être réparés par l'utilisateur.

REMARQUE Les travaux de maintenance et de réparation ne peuvent être effectués que par du personnel spécialisé autorisé par le fabricant. En cas de doute, adressez-vous au fabricant.

REMARQUE Des travaux d'entretien effectués de manière non conforme peuvent affecter le droit à la garantie.

ACCESSOIRES EN OPTION

CLIDMXSTICKG2

Récepteur enfichable W-DMX

CARACTÉRISTIQUES TECHNIQUES

Référence CLIA3000
Catégorie de produit : Machine à vent
Flux d'air maximal : 77 m3/min
Vitesse de l'air : 17 m/s
Vitesse de rotation du ventilateur : 440 - 3100 tr/min
Diamètre du ventilateur : 310 mm
Entrée DMX :	3 broches XLR mâle5 broches XLR mâlePort pour récepteur enfichable iDMX optionnel
Sortie DMX :	XLR femelle à 3 brochesXLR femelle à 5 broches
Mode DMX : 1 canal
Fonctions DMX : Pilotage du ventilateur
Fonctions Standalone(mode autonome) :	Pilotage du ventilateur
Pilotage : DMX512, télécommande HF
Éléments de commandeet d'affichage :	Écran couleur tactile
Tension secteur : 220 V - 240 V / 50 Hz
Puissance absorbée : 385 W
Consommation en mode veille :	7 W
Embases secteur :	Seetronic TR1 IN-OUT
Intensité de sortie maximale :	11 A
Fusible :	T3,15 A / 250 V
Température ambiante d'utilisation :	0 °C - 40 °C
Humidité relative :	< 85 %, sans condensation
Matériau du boîtier :	Métal
Coloris du boîtier :	Noir
Dimensions (∅ x H, avec pied) :	385 x 515 mm
Poids :	11 kg, pied inclus
Autres caractéristiques :	Poignée de transport, livrée avec pied réglableet télécommande

MISE AU REBUT

EMBALLAGE :

1. Les emballages peuvent être apportés au circuit de recyclage via les voies de collecte habituelles.
2. Triez l'emballage conformément à la législation sur l'élimination des déchets et à la réglementation sur les matériaux recyclables en vigueur dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version actuelle. Directive DEEE (Déchets d'Équipements Électriques et Électroniques). Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise de recyclage agréée ou une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.
2. Veillez à respecter la législation et toutes les prescriptions relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités d'élimination respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.

PILES ET ACCUMULATEURS :

1. Les piles et les accumulateurs ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs doivent être éliminés par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation et toutes les prescriptions relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités d'élimination respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.
4. Les appareils équipés de piles ou d'accumulateurs qui ne peuvent pas être retirés par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach /

E-mail [e-mail] / +49 (0)6081 / 9419-0

Nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sont disponibles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

Conformité CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail]

Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL
