DPS-200A - Alimentation électrique D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique redondante (RPS)
Marque	D-Link
Modèle	DPS-200A
Tension d'entrée	100 à 240 V CA
Fréquence d'entrée	50-60 Hz
Courant d'entrée	1.5 A
Tension de sortie	12 V CC
Courant de sortie	13 A
Température de fonctionnement	0 à 50 °C
Connectique	Câble d'alimentation CC à 14 broches
Fonctions principales	Alimentation redondante pour commutateurs, surveillance intégrée, commutation automatique en cas de panne, installation en rack via DPS-800
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Produit classe A ; ne pas exposer à l'humidité ; débrancher avant connexion au commutateur
Pièces détachées et réparabilité	Contacter D-Link pour pièces détachées ; réparation par personnel qualifié
Informations générales	Guide d'utilisation inclus ; garantie limitée disponible en ligne ; recyclage respectueux de l'environnement (symbole poubelle barrée)
Affectation des broches	Broche 1 : Terre, Broches 3-6 : +12 V, Broche 10 : RPS présente, Broche 13 : PWR-Good
Compatibilité rack	Installable dans rack RPS DPS-800 (1,25 U)
Indicateur LED	Voyant vert à l'avant indiquant une connexion réussie

FOIRE AUX QUESTIONS - DPS-200A D-LINK

Comment connecter le DPS-200A à mon commutateur ?

Débranchez d'abord l'alimentation redondante de sa source. Ensuite, insérez une extrémité du câble d'alimentation CC à 14 broches dans la prise du commutateur et l'autre extrémité dans l'alimentation redondante.

Quels commutateurs sont compatibles avec le DPS-200A ?

Le DPS-200A est compatible avec les commutateurs D-Link qui prennent en charge l'alimentation par un câble d'alimentation CC à 14 broches. Consultez le guide d'utilisation de votre commutateur pour vérifier la compatibilité.

Comment installer le DPS-200A dans un rack ?

Le DPS-200A peut être installé dans un rack RPS DPS-800 (1,25 U). Insérez l'unité dans le rack jusqu'à ce qu'elle s'enclenche, puis fixez-la avec les vis fournies.

Que signifie le voyant vert à l'avant de l'appareil ?

Le voyant vert indique que l'alimentation redondante est correctement connectée à la source d'alimentation CA principale et qu'elle fonctionne.

Quelle est la puissance de sortie du DPS-200A ?

Le DPS-200A fournit une tension de sortie de 12 V CC avec un courant maximal de 13 A, soit une puissance de 156 W.

Puis-je utiliser le DPS-200A avec une alimentation CC ?

Non, le DPS-200A est conçu pour une entrée CA (100-240 V). Pour une entrée CC, utilisez le modèle DPS-500DC (tension d'entrée -36 à -72 V CC).

Comment tester si l'alimentation redondante fonctionne correctement ?

Vérifiez que le voyant vert est allumé. Vous pouvez également mesurer la tension de sortie sur les broches +12 V (broches 3-6) par rapport à la terre (broche 1 ou 7).

Que faire si l'alimentation redondante ne s'allume pas ?

Assurez-vous que le câble d'alimentation CA est correctement branché et que la prise est sous tension. Vérifiez le câble à 14 broches pour tout dommage. Si le problème persiste, contactez le support D-Link.

Le DPS-200A est-il bruyant ?

Le DPS-200A est équipé d'un ventilateur de refroidissement. Le niveau sonore est typique pour une alimentation de rack, mais il reste modéré grâce à la conception optimisée.

Comment recycler le DPS-200A en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la réglementation, rapportez-le à un point de collecte agréé pour le recyclage des équipements électriques et électroniques.

MODE D'EMPLOI DPS-200A D-LINK

À Propos de ce Guide

Les périphériques DPS-200A, 500A et 500DC de D-Link sont des alimentations redondantes conçues pour être montées dans un rack standard et offrent une solution économique permettant de fournir une source d'alimentation constante. Ce guide fournit des instructions étape par étape pour la configuration des périphériques DPS-200A, 500A et 500DC avec un commutateur qui prend en charge l'alimentation par un câble d'alimentation CC à 14 broches. Notez que le modèle que vous avez acheté peut légèrement différer de celui illustré sur les figures.

Pour de plus amples informations sur votre commutateur, ses composants, sa connexion au réseau et ses caractéristiques techniques, veuillez consulter le guide d'utilisation fourni avec le commutateur.

Introduction

Une alimentation redondante fournit une solution simple et économique au problème tout aussi simple, mais frustrant de panne d'alimentation interne, qui peut provoquer l'arrêt d'un seul dispositif de commutation ou d'un réseau entier. Lorsqu'une alimentation redondante est connectée, un circuit de détection intégré surveille en permanence l'alimentation interne du commutateur. En cas d'interruption de l'alimentation, l'alimentation redondante est immédiatement déclenchée afin que le commutateur et les périphériques connectés puissent continuer à fournir des services. Cela se traduit par une infrastructure de réseau plus fiable et protège le réseau contre la panne d'alimentation d'un seul périphérique réseau.

Description

Les périphériques DPS-200A, 500A et 500DC sont des unités d'alimentation redondantes conçues pour se conformer à la puissance en watts requise des commutateurs pris en charge. Vous pouvez connecter les périphériques

DPS-200A, DPS-500A et DPS-500DC au commutateur principal à l'aide d'un câble d'alimentation CC à 14 broches. Un câble d'alimentation CA triphasé standard permet de connecter l'alimentation redondante à la source d'alimentation principale.

Câble d'alimentation CC à 14 broches

Installation du rack

Les alimentations redondantes (RPS) simples DPS-200A, 500A et 500DC peuvent être installées dans le rack standard via le rack RPS DPS-800. Le DPS-800 est un rack de taille standard (1,25 U en hauteur) conçu pour contenir jusqu'à 2 alimentations redondantes. Les unités RPS installées peuvent être des DPS-200A, DPS-500A, DPS-500DC, ou une combinaison de ces unités.

Insertion d'une alimentation redondante (RPS) simple dans un rack RPS DPS-800

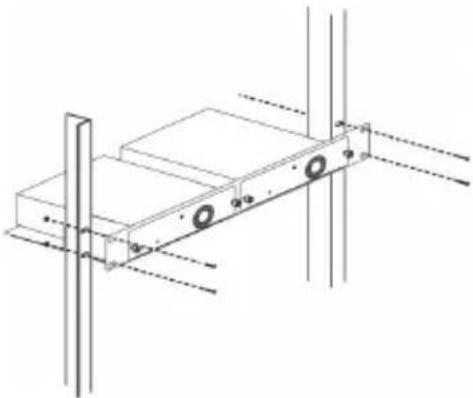

Installation d'un DPS-800 dans un rack électronique standard

Connexion à un commutateur

Attention : L'alimentation redondante doit être débranchée de sa source d'alimentation avant de la connecter au commutateur. La connexion directe d'une RPS alimentée au commutateur peut endommager l'alimentation interne du commutateur. Insérez une extrémité du câble d'alimentation CC dans la fiche située sur le commutateur et l'autre extrémité dans l'alimentation redondante.

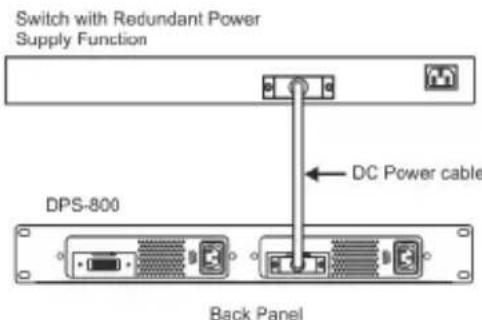

Connexion d'une RPS simple se trouvant dans un rack RPS DPS-800 à un commutateur

Connexion de l'alimentation

Connexion du courant alternatif (DPS-200A/500A)

Utilisez un câble d'alimentation CA standard pour connecter l'alimentation redondante à la source d'alimentation CA principale. Un voyant vert à l'avant de l'alimentation redondante DPS-200A/DPS-500A s'allume pour indiquer une connexion réussie.

Connexion du courant CC (DPS-500DC)

1. Connectez fermement la source d'alimentation CC aux contacts négatif et positif du câblage.

- Le pôle positif (+) se connecte au contact de -48 V.

- Le pôle positif (-) se connecte au contact retour de -48 V.

- Le cas échéant, une terre peut être connectée au poste de contact central.

1. Serrez les vis de contact pour sécuriser la connexion.

Aucun changement dans la configuration du commutateur n'est requis lors de la connexion à l'alimentation redondante (RPS).

Caractéristiques du produit

Nom du modèle	DPS-200A DPS	-500A DPS-500DC
Tension d'entrée	100 à 240 V CA	100 à 240 V CA	-36 à 72 V CC
Fréquence d'entrée	50-60 Hz 50	-60 Hz -
Courant d'entrée	1.5 A 4 A	6 A
Tension de sortie	12 V 12 V	12 V
Courant de sortie	13 A 13 A	12.5 A
Température de fonctionnement	0 à 50°C 0	a 50°C 0 à 50°C

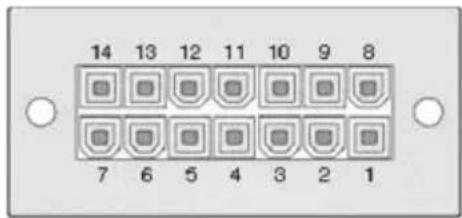

Affectation des broches

14 13 12 11 10 9 8 7 6 5 4 3 2 1

Broche DPS-200A/500A/500DCA
1 Terre
2 N/C
3 +12 V
4 +12 V
5 +12 V
6 +12 V
7 Terre
8 N/C
9 N/C
10 RPS présente
11 N/C
12 N/C
13 PWR-Good
14 Terre

Informations complémentaires

Vous trouverez une aide supplémentaire auprès de nos bureaux répertoriés au dos du manuel de l'utilisateur et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Web http://www.dlink.com.

Informations sur la garantie

Les informations relatives à la garantie limitée dans le temps D-Link sont disponibles à l'adresse suivante : http://warranty.dlink.com/

Acerca de esta guía

Ceci est un produit de classe A. Dans un environnement domestique, ce produit pourrait causer des interférences radio, auquel cas l'utilisateur devrait prendre les mesures adéquates.

Attenzione!

Ce symbole apposé sur le produit ou son emballage signifie que, conformément aux lois et réglementations locales, ce produit ne doit pas être éliminé avec les déchets domestiques mais recyclé. Veuillez le rapporter à un point de collecte prévu à cet effet par les autorités locales; certains accepteront vos produits gratuitement. En recyclant le produit et son emballage de cette manière, vous aidez à préserver l'environnement et à protéger la santé de l'homme.

D-Link et l'environnement

Chez D-Link, nous sommes conscients de l'impact de nos opérations et produits sur l'environnement et nous engageons à le réduire. Pour limiter cet impact, D-Link conçoit et fabrique ses produits de manière aussi écologique que possible, en utilisant des matériaux recyclables et faiblement toxiques, tant dans ses produits que ses emballages.

D-Link recommande de toujours éteindre ou débrancher vos produits D-Link lorsque vous ne les utilisez pas. Vous réaliserez ainsi des économies d'énergie et réduirez vos émissions de CO2.

Pour en savoir plus sur les produits et emballages respectueux de l'environnement, veuillez consulter le www.dlinkgreen.com
