MANUALE UTENTE DPS-200A D-LINK

Informazioni sulla guida

I dispositivi D-Link DPS-200A, 500A e 500DC sono alimentatori ridondanti progettati per il montaggio in un rack standard e costituiscono una soluzione conveniente per disporre di una fonte di alimentazione costante. In questa guida vengono fornite istruzioni dettagliate per configurare il dispositivo DPS-200A, 500A e 500DC con uno switch alimentato tramite un cavo di alimentazione CC a 14 pin. Notare che il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni.

Per informazioni più dettagliate sullo switch e i relativi componenti, nonché sui collegamenti di rete e le specifiche tecniche, fare riferimento alla Guida per l'utente fornita con lo switch.

Introduzione

Un alimentatore ridondante costituisce una soluzione semplice e a costi contenuti per ovviare al problema, ugualmente semplice ma fastidioso, delle interruzioni dell'alimentazione interne, che possono causare lo spegnimento di un singolo dispositivo di switching o di un'intera rete.

Collegando un alimentatore ridondante, un circuito di rilevamento integrato controlla continuamente l'alimentatore interno dello switch. In caso di interruzione dell'alimentazione, viene immediatamente attivato l'alimentatore ridondante, in modo tale che lo switch e i dispositivi collegati possano continuare a funzionare.

Si otterrà in questo modo un'infrastruttura di rete più affidabile e la rete risulterà protetta da singoli guasti di un alimentatore dei dispositivi di rete.

Descrizione

I dispositivi DPS-200A, DPS-500A e DPS-500DC sono alimentatori ridondanti progettati per garantire la conformità ai requisiti di wattaggio degli switch supportati.

I dispositivi DPS-200A, DPS-500A e DPS-

500DC possono essere collegati allo switch master con un cavo di alimentazione CC a 14 pin. Per collegare invece l'alimentatore ridondante (RPS) alla presa elettrica.

Cavo di alimentazione CC a 14 pin

Installazione in rack

I singoli dispositivi RPS DPS-200A, 500A e 500DC possono essere installati nel rack standard tramite il rack per RPS DPS-800. Il dispositivo DPS-800 è un dispositivi per il montaggio in rack di dimensioni standard (1,25U in altezza) concepito per alloggiare fino a due alimentatori ridondanti. È possibile installare le unità RPS DPS-200A, DPS-500A, DPS-500DC oppure una combinazione di questi modelli.

Inserimento di un singolo RPS in un rack per RPS DPS-800

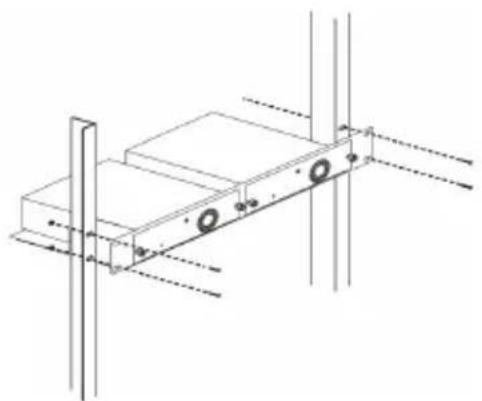

Installazione di un dispositivo DPS-800 in un rack per componenti elettronici standard

Collegamento agli switch

Attenzione: Prima del collegamento allo switch, è necessario scollegare l'alimentatore ridondante dalla relativa presa elettrica. Il collegamento diretto di un dispositivo RPS alimentato allo switch può danneggiare l'alimentatore interno dello switch.

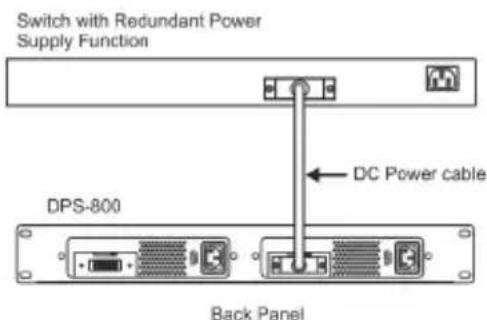

Inserire un'estremità del cavo di alimentazione CC nella presa sullo switch e l'altra estremità nell'alimentatore ridondante.

Inserimento di un singolo RPS in un rack per RPS DPS-800

Connettore di alimentazione

Collegamento dell'alimentazione CA (DPS-200A/500A)

Collegare l'alimentatore ridondante alla presa elettrica CA utilizzando un cavo di alimentazione CA standard. L'accensione di un LED verde nella parte anteriore del

dispositivo DPS-200A/DPS-500A indicherà la corretta connessione.

Collegamento dell'alimentazione CC (DPS-500DC)

1. Collegare saldamente la fonte di alimentazione CC ai contatti positivo e negativo del cablaggio.

2. Il polo negativo (-) deve essere collegato al contatto da -48 V.

3. Il polo positivo (+) deve essere collegato al contatto RTN da -48 V.

4. Se disponibile, è possibile collegare la messa a terra al contatto centrale.

5. Serrare le viti dei contatti per fissare il collegamento.

Per il collegamento al dispositivo RPS, non è necessario modificare la configurazione dello switch.

Specifiche del prodotto

Nome modello	DPS-200A DPS	-500A DPS-500DC
Ingresso Tensione	Da 100 a 240 V CA	Da 100 a 240 V CA	Da -36 a 72 V CC
Ingresso Frequenza	50-60 Hz 50-60 Hz -
Ingresso Corrente	1.5 A 4 A 6 A
Uscita Tensione	12 V 12 V	12 V
Uscita Corrente	13 A 13 A	12.5 A
Operazione Temperatura	Da 0 a 50 °C	Da 0 a 50 °C	Da 0 a 50 °C

Assegnazione dei pin

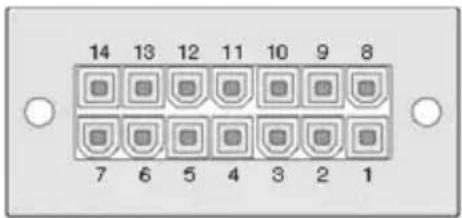

14 13 12 11 10 9 8 7 6 5 4 3 2 1

Pin DPS	-200A/500A/500DCA
1 GND
2 N/C
3 +12 V
4 +12 V
5 +12 V
6 +12 V
7 GND
8 N/C
9 N/C
10 RPS	Present
11 N/C
12 N/C
13 PWR	-Good
14 GND

Ulteriori informazioni

Per ulteriore supporto è possibile rivolgersi agli uffici il cui elenco è riportato sul retro del manuale dell'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web all'indirizzo http://www.dlink.com.

Termini di garanzia

Per informazioni sulla garanzia limitata D-Link, visitare il sito all'indirizzo http://warranty.dlink.com/

Il presente prodotto appartiene alla classe A. Se utilizzato in ambiente domestico il prodotto può causare interferenze radio, nel cui caso è possibile che l'utente debba assumere provvedimenti adeguati.
