Produkttyp	Redundante Stromversorgung (RPS)
Marke	D-Link
Modell	DPS-200A
Eingangsspannung	100 bis 240 V AC
Eingangsfrequenz	50-60 Hz
Eingangsstrom	1.5 A
Ausgangsspannung	12 V DC
Ausgangsstrom	13 A
Betriebstemperatur	0 bis 50 °C
Anschlüsse	14-poliges DC-Stromkabel
Hauptfunktionen	Redundante Stromversorgung für Switches, integrierte Überwachung, automatische Umschaltung bei Ausfall, Rackmontage über DPS-800
Wartung und Reinigung	Vor Reinigung vom Netz trennen; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Produkt der Klasse A; nicht Feuchtigkeit aussetzen; vor Anschluss an den Switch vom Netz trennen
Ersatzteile und Reparierbarkeit	Ersatzteile bei D-Link anfordern; Reparatur durch qualifiziertes Personal
Allgemeine Informationen	Bedienungsanleitung enthalten; eingeschränkte Garantie online verfügbar; umweltgerechte Entsorgung (durchgestrichenes Mülltonnensymbol)
Pinbelegung	Pin 1: Masse, Pins 3-6: +12 V, Pin 10: RPS vorhanden, Pin 13: PWR-Good
Rack-Kompatibilität	Installierbar in RPS DPS-800 Rack (1,25 HE)
LED-Anzeige	Grüne LED an der Vorderseite zeigt erfolgreiche Verbindung an

Häufig gestellte Fragen - DPS-200A D-LINK

Wie schließe ich das DPS-200A an meinen Switch an?

Trennen Sie zuerst die redundante Stromversorgung von ihrer Quelle. Stecken Sie dann ein Ende des 14-poligen DC-Stromkabels in den Anschluss des Switches und das andere Ende in die redundante Stromversorgung.

Welche Switches sind mit dem DPS-200A kompatibel?

Das DPS-200A ist mit D-Link Switches kompatibel, die die Stromversorgung über ein 14-poliges DC-Stromkabel unterstützen. Überprüfen Sie die Kompatibilität im Benutzerhandbuch Ihres Switches.

Wie installiere ich das DPS-200A in einem Rack?

Das DPS-200A kann in ein RPS DPS-800 Rack (1,25 HE) installiert werden. Schieben Sie das Gerät in das Rack, bis es einrastet, und befestigen Sie es mit den mitgelieferten Schrauben.

Was bedeutet die grüne LED an der Vorderseite des Geräts?

Die grüne LED zeigt an, dass die redundante Stromversorgung korrekt an die Hauptstromquelle angeschlossen ist und funktioniert.

Wie hoch ist die Ausgangsleistung des DPS-200A?

Das DPS-200A liefert eine Ausgangsspannung von 12 V DC mit einem maximalen Strom von 13 A, also eine Leistung von 156 W.

Kann ich das DPS-200A mit einer DC-Stromversorgung verwenden?

Nein, das DPS-200A ist für AC-Eingang (100-240 V) ausgelegt. Für DC-Eingang verwenden Sie das Modell DPS-500DC (Eingangsspannung -36 bis -72 V DC).

Wie teste ich, ob die redundante Stromversorgung ordnungsgemäß funktioniert?

Überprüfen Sie, ob die grüne LED leuchtet. Sie können auch die Ausgangsspannung an den +12 V-Pins (Pins 3-6) gegen Masse (Pin 1 oder 7) messen.

Was tun, wenn die redundante Stromversorgung nicht angeht?

Stellen Sie sicher, dass das AC-Stromkabel richtig eingesteckt ist und die Steckdose unter Spannung steht. Überprüfen Sie das 14-polige Kabel auf Beschädigungen. Wenn das Problem weiterhin besteht, kontaktieren Sie den D-Link-Support.

Ist das DPS-200A laut?

Das DPS-200A verfügt über einen Kühlventilator. Der Geräuschpegel ist typisch für eine Rack-Stromversorgung, bleibt aber dank des optimierten Designs moderat.

Wie entsorge ich das DPS-200A am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es gemäß den Vorschriften zu einer zugelassenen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

BEDIENUNGSANLEITUNG DPS-200A D-LINK

Informationen zum Handbuch

Die Geräte DPS-200A, 500A und 500DC von D-Link sind redundante, zur Installation in einem Standardrack ausgelegte Stromversorgungsgeräte (RPS) und kostengünstige Quellen zur Bereitstellung ununterbrochener Stromversorgung. Dieser Leitfaden bietet Ihnen schrittweise durchzuführende Anleitungen zur Einrichtung der Modelle DPS-200A, 500A und 500DC mit einem Switch, der die Stromzufuhr über ein 14-Pin Gleichstromkabel unterstützt. Bitte beachten Sie, dass Ihr Modell sich möglicherweise geringfügig von den Abbildungen unterscheidet.

Nähere Informationen über Ihren Switch und seine Komponenten sowie zur Herstellung von Netzwerkverbindungen und zu den entsprechenden technischen Daten finden Sie im Benutzerhandbuch, das Ihrem Switch beiliegt.

Einführung

Eine redundante Stromversorgung bietet eine kostengünstige und einfache Lösung auf das ebenso einfache, aber leidige Problem eines internen Stromausfalls, der zum Abschalten eines einzelnen Schaltgeräts oder zum Ausfall eines gesamten Netzwerks führen kann. Durch den Anschluss einer redundanten Stromversorgung wird die interne Stromversorgung des Switch durch eine integrierte Schaltkreiserkennung ununterbrochen überwacht. Kommt es zum Ausfall der Stromversorgung, löst dieseer Vorgang sofort ein Einschalten der redundanten Stromzufuhr aus, sodass der Switch und die angeschlossenen Geräte ihre Dienste weiterhin bereitstellen können.

Ergebnis ist eine zuverlässigere Netzwerkinfrastruktur, die das Netzwerk vor einem Ausfall der Stromversorgung eines einzelnen Netzgeräts schützt.

Beschreibung

Der DPS-200A, DPS-500A und DPS-500DC sind redundante Stromversorgungsgeräte, die so ausgelegt sind, dass sie den Wattleistungsanforderungen der Switches entsprechen.

Die Geräte DPS-200A, DPS-500A und DPS-600DC können mithilfe eines 14-Pin Gleichstromkabels an den Master Switch angeschlossen werden. Ein standardmäßiger Schuko-Stecker verbindet die redundante Stromversorgungseinheit mit der Hauptstromquelle.

14-Pin Gleichstromkabel

RPS (Redundantes Einzelnetzteil (DPS-200A / DPS-500A/DPS-500DC))

Rackmontage

Das einzelne RPS DPS-200A, 500A und 500DC kann im Standardrack über das RPS Rack DPS-800 installiert werden. Bei dem DPS-800 handelt es sich um ein für 2 redundante Stromversorgungseinheiten entwickeltes Rack-Montagegehäuse (1 HE (Höheneinheit/44,45 mm). Für die Installation geeignete RPS-Geräte können DPS-200As, DPS-500As, DPS-500DCs oder eine Kombination dieser Geräte sein.

Einsetzen eines einzelnen RPS in ein DPS-800 RPS Rack

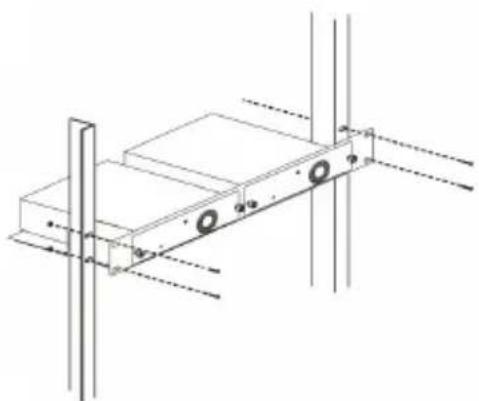

Installation eines DPS-800 in ein Standard-Rack

Switch-Verbindung

Warnhinweis: Die redundante

Stromversorgungseinheit (RPS) sollte von ihrer Stromquelle getrennt werden, bevor eine Verbindung zu dem Switch hergestellt wird. Der Direktanschluss einer eingeschalteten RPS-Einheit mit dem Switch könnte die interne Stromversorgung des Switch beschädigen.

Stecken Sie das eine Ende des

Gleichstromkabels in die Buchse am Switch und das andere Ende an die redundante Stromversorgungseinheit.

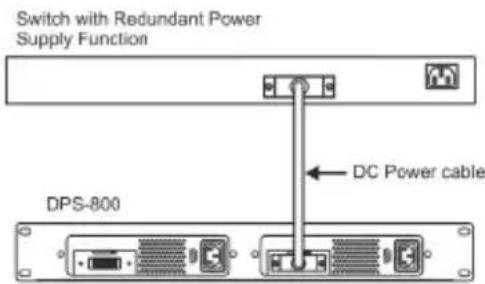

Herstellung einer Verbindung einer einzelnen RPS-Einheit zu einem Switch in einem DPS-800 Rack

Stromanschluss

Wechselstromanschluss (DPS-200A/500A)

Verwenden Sie ein standardmäßiges Wechselstromkabel, um die redundante

Stromversorgungseinheit an die Hauptwechselstromquelle anzuschließen. Eine grün leuchtende LED an der Vorderseite des DPS-200A/DPS-500A zeigt eine erfolgreiche Verbindung an.

Gleichstromanschluss (DPS-500DC)

1. Schließen Sie die Gleichstromquelle fest an die negativen (-) und positiven Kontakte (+) des Kabelbaums an.

- Der Minuspol (-) wird an den -48V Kontakt angeschlossen.

- Der Pluspol (+) wird an den -48V RTN Kontakt angeschlossen.

- Falls verfügbar, kann Masse (Schutzerdung) an den zentralen Kontakt angeschlossen werden

1. Ziehen Sie die Kontaktschrauben zur Sicherung des Anschlusses fest an.

Es ist keine Änderung der Switch-Konfiguration beim Anschluss an die RPS-Einheit erforderlich.

Produktangaben

Modell DPS-200A DPS-50		0A DPS-500DC
Eingangs-spannung	100 bis 240 V AC	100 bis 240 V AC	-36 bis 72 V DC
Eingangs-frequenz	50-60 Hz 50	60 Hz -
Eingangs-strom	1.5 A 4 A	6 A
Ausgangs-spannung	12 V 12 V	12 V
Ausgangs-strom	13 A 13 A	12.5 A
Betriebs-temperatur	0 bis 50°C 0	bis 50°C 0 bis	50°C

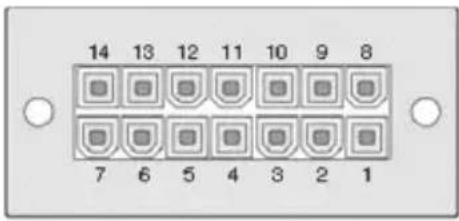

Pinbelegung

Pin DPS	-200A/500A/500DCA
1 GND	(Masse)
2 N/S
3 +12 V
4 +12 V
5 +12 V
6 +12 V
7 GND	(Masse)
8 N/S
9 N/S
10 RPS	Präsent
11 N/S
12 N/S
13 PWR	-Good
14 GND	(Masse)

Weitere Informationen

Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sie bitte die Website http://www.dlink.com.

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf Lebenszeit für Produkte von D-Link finden Sie unter http://warranty.dlink.com/

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstoerungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

Precaución!

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung und Verpackung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
