D-Link DPS-200A，500A，和500DC是設計於放置在機箱的備用電源供應器，以低成本的方式，提供穩定的電源供應解決方案。此手冊將逐步說明如何設定DPS-200A、500A和500DC與14-pin的DC電源線連接來提供網路交換器供電。請注意，您所購買的機型可能與手冊中所展示的圖略有不同。

有關你的交換機的組件，如何連接上網路以及技術規格的更多詳細資訊，請參閱附於此交換器包裝盒的使用說明書。

介紹

當交換器內建電源供應器故障，導致單一交換器或整個網路癱瘓時，備用電源供應器具備低成本、簡易快速的特性，可有效解決交換器內建電源供應器故障所造成的問題。

在備用電源供應器與交換器連結時，整合式電路偵測裝置便會持續監控內建電源供應器運作狀態；發生電源中斷事件時，備用電源供應器便立即被觸發啟動，讓交換器及介接設備可持續提供服務。

此舉將可提供更高信任度的網路基礎架構，並保護單一設備因電源供應器故障導致整個網路癱瘓的窘境。

產品描述

D-Link 設計 DPS-200A、DPS-500A 及 DPS-

500DC備用電源供應器，可依交換器電源功率需求選擇符合的備用電源供應器。

D-Link DPS-200A、DPS-500A與DPS-500DC使用14-Pin的DC電源線來連接交換器。一般標準，三孔AC電源線連接至備援電源供應器的主要電源插座上。

獨立備援電源供應器(DPS-200A /DPS-500A/DPS-500DC)

安裝備用電源供應器

RPS DPS-200A, 500A,及500DC獨立式備用電源供應器可置入DPS-800標準機架式備用電源專用機箱，安裝於標準機櫃中。DPS-800（1.25U高度）可置入兩個備用電源供應器。可置入DPS-800的獨立式備用電源供應器計有DPS-200As, DPS-500As, DPS-500DCs，亦可混合置入上述三款備用電源供應器。

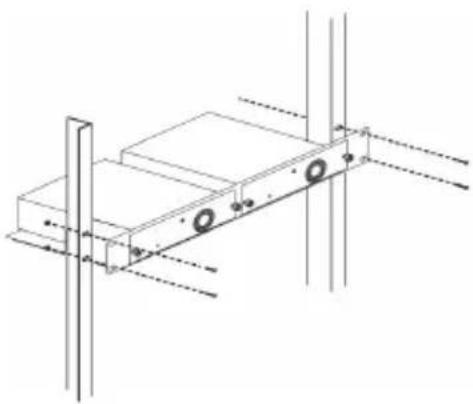

將獨立式備用電源供應器置入DPS-800備用電源供應器專用機箱

注意：備用電源供應器未連接至交換器前，請勿將備用電源供應器電源線插入電源插座。交換器若直接連結已過電之備用電源供應器可能導致交換器內建電源供應器損壞。

將直流電源線的一端插入交換機的電源插座，另一端插入備援電源供應器。

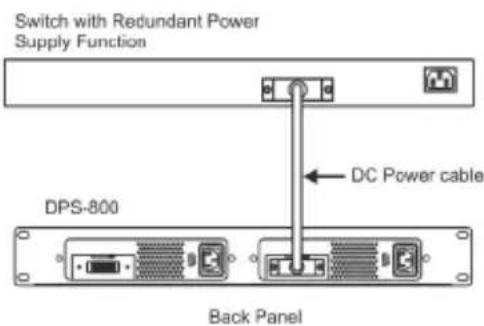

將置於 DPS-800 機箱內的獨立式備用電源供應器連結至交換器。

電源連接

連接交流電源(DPS-200A/500A)

以標準 AC 電源連接線連接至 AC 電源插座，在 DPS-200A/DPS-500A 前面板 LED 狀態顯示燈號為綠色，即表示連結成功。

連結 DC 電源(DPS-500DC)

1. 確實將 DC 電源線連接至備用電源供應器集線裝置正負極。

· 負極(-)連接至-48V 接頭。
· 正極(+)連接至-48V RTN 接頭。
· 建議將接地線連結在集線裝置中間接頭。

1. 鎖緊連結螺絲，確保連接無誤。

連結備用電源供應器，交換器無須更動任何設定。

產品規格

型號 DPS-200A DPS-500A DPS-500DC
輸入電壓	100 to 240 V AC	100 to 240V AC	-36 to 72 V DC
輸入頻率 50-60 Hz 50-60 Hz -
輸入電流 1.5 A 4 A 6 A
輸出電壓 12 B 12 B 12 B
輸出電流 13 A 13 A 12.5 A
操作溫度 0 to 50°C 0 to 50°C 0 to 50°C

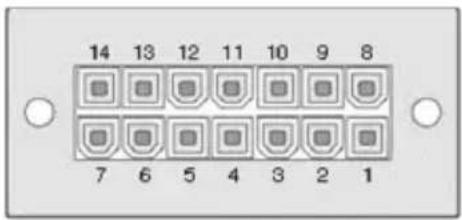

輸出端腳位

14 13 12 11 10 9 8 7 6 5 4 3 2 1

Pin DPS-200A/500A/500DC
1 GND
2 N/C
3 +12 V
4 +12 V
5 +12 V
6 +12 V
7 GND
8 N/C
9 N/C
10 RPS Present
11 N/C
12 N/C
13 PWR-Good
14 GND

更多資訊

透過聯繫列於使用者手冊背面或D-Link網站上的D-Link辦公室，您可得到更多的協助資訊。若您要了解更多關於D-Link產品或銷售資訊，請拜訪D-Link網站 http://www.dlink.com。

保固資訊

您可於如下網站參閱D-Link產品保固資訊 http://warranty.dlink.com/

FCC Warning

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

仅适用于海拔2000米以下地区安全使用
