DPS500DC - 电源 D-LINK - 免费用户手册

产品类型	冗余电源 (RPS)
品牌	D-Link
型号	DPS500DC
输出功率	140 W
输入电压	DC -48V
输出连接器	14针DC电源线
兼容交换机	带有14针冗余电源输入的D-Link交换机
网络连接	通过14针DC电缆直接连接交换机
机架安装	需要DPS-800 (1.25U) 或 DPS-900 (5U) 机架
LED指示灯	绿色LED指示连接成功
主要功能	在交换机内部电源故障时提供备用电源
维护与清洁	清洁前断开电源；使用干燥无磨损的布
安全	连接交换机前断开电源；注意DC输入的极性
尺寸（约）	约10 x 15 x 5厘米（根据标准RPS格式）
重量（约）	约0.5公斤
保护	内置内部电源故障检测
可维修性	通过D-Link服务提供备件；建议由专业人员操作

常见问题 - DPS500DC D-LINK

D-Link DPS500DC是什么？

DPS500DC是一款140W的冗余电源 (RPS)，专为D-Link交换机设计，采用DC -48V输入。

如何将DPS500DC安装到机架中？

DPS500DC安装在DPS-800 (1.25U) 或 DPS-900 (5U) 机架中。将设备插入专用机架并用提供的螺丝固定。

连接DPS500DC到交换机使用什么电缆？

使用提供的14针DC电源线。一端连接到交换机，另一端连接到DPS500DC。

如何将DC电源连接到DPS500DC？

将DC电源连接到端子：-48V接负极 (-)，-48V RTN接正极 (+)。拧紧螺丝固定连接。

DPS500DC上的绿色LED表示什么？

常亮的绿色LED表示连接成功，冗余电源已准备就绪。

DPS500DC是否兼容所有D-Link交换机？

它兼容带有冗余电源输入并使用14针连接器且需要140W功率的D-Link交换机。

我可以在没有机架的情况下使用DPS500DC吗？

是的，可以独立使用，但建议通过DPS-800或DPS-900进行机架安装以获得更好组织。

如何维护DPS500DC？

清洁前断开电源。使用干燥无磨损的布清洁外部。避免液体和过多灰尘。

如果DPS500DC不亮怎么办？

检查DC电源连接、极性以及14针电缆是否正确插入。如果LED仍不亮，请联系D-Link技术支持。

应采取哪些安全预防措施？

在连接DPS500DC到交换机之前，务必断开主电源。注意DC输入极性，避免损坏设备。

用户手册 DPS500DC D-LINK

當交換器內建電源供應器故障，導致單一交換器或整個網路癱瘓時，備用電源供應器具備低成本、簡易快速的特性，可有效解決交換器內建電源供應器故障所造成的問題。

在備用電源供應器與交換器連結時，整合式電路偵測裝置便會持續監控內建電源供應器運作狀態；發生電源中斷事件時，備用電源供應器便立即被觸發啟動，讓交換器及介接設備可持續提供服務。

此舉將可提供更高信任度的網路基礎架構，並保護單一設備因電源供應器故障導致整個網路癱瘓的窘境。

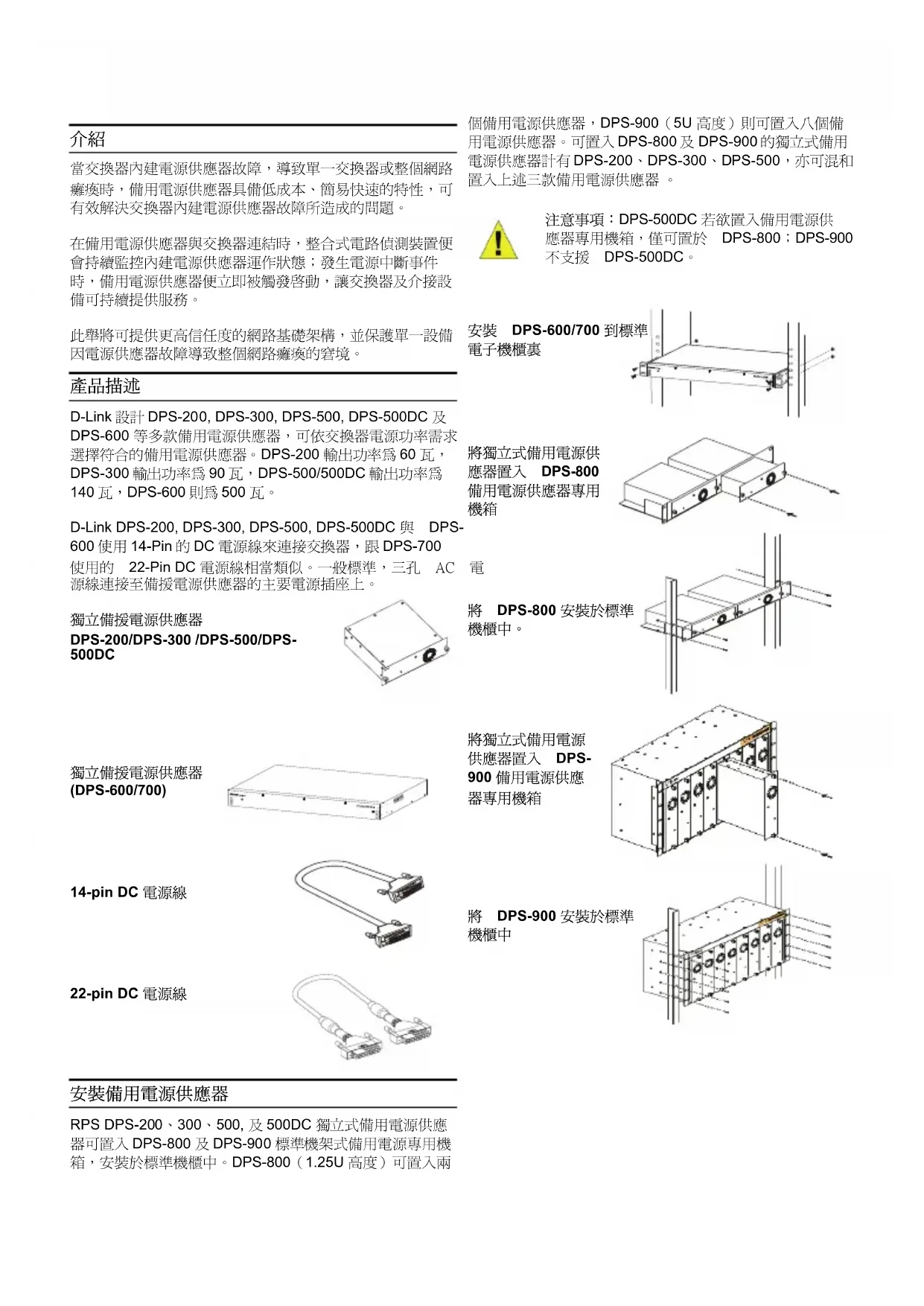

產品描述

D-Link設計DPS-200，DPS-300，DPS-500，DPS-500DC及DPS-600等多款備用電源供應器，可依交換器電源功率需求選擇符合的備用電源供應器。DPS-200輸出功率為60瓦，DPS-300輸出功率為90瓦，DPS-500/500DC輸出功率為140瓦，DPS-600則為500瓦。

D-Link DPS-200, DPS-300, DPS-500, DPS-500DC 與 DPS-600使用14-Pin的DC電源線來連接交換器，跟DPS-700使用的22-Pin DC電源線相當類似。一般標準，三孔AC源線連接至備援電源供應器的主要電源插座上。

獨立備援電源供應器DPS-200/DPS-300/DPS-500/DPS-500DC

獨立備援電源供應器(DPS-600/700)

14-pin DC 電源線

22-pin DC 電源線

安装備用電源供應器

RPS DPS-200、300、500, 及 500DC 獨立式備用電源供應器可置入 DPS-800 及 DPS-900 標準機架式備用電源專用機箱，安裝於標準機櫃中。DPS-800（1.25U 高度）可置入兩

個備用電源供應器，DPS-900（5U高度）則可置入八個備用電源供應器。可置入DPS-800及DPS-900的獨立式備用電源供應器計有DPS-200、DPS-300、DPS-500，亦可混和置入上述三款備用電源供應器。

注意事項：DPS-500DC若欲置入備用電源供應器專用機箱，僅可置於DPS-800；DPS-900不支援DPS-500DC。

安裝DPS-600/700到標準電子機櫃裏

將獨立式備用電源供應器置入DPS-800備用電源供應器專用機箱

電

將DPS-800安裝於標準機櫃中。

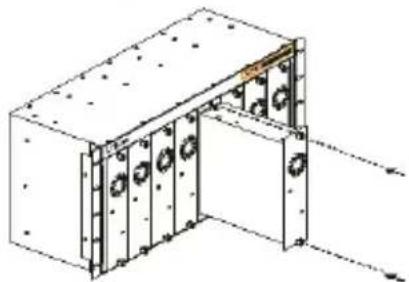

將獨立式備用電源

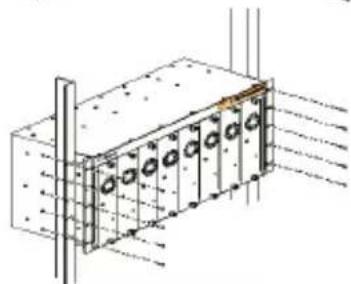

供應器置入 DPS-900 備用電源供應器專用機箱

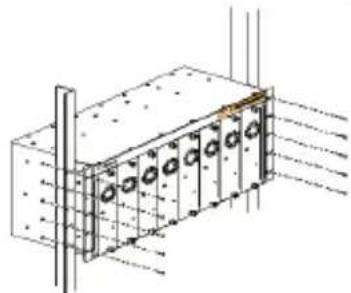

將DPS-900安裝於標準機櫃中

交换器的連接

注意：備用電源供應器未連接至交換器前，請勿將備用電源供應器電源線插入電源插座。交換器若直接連結已過電之備用電源供應器可能導致交換器內建電源供應器損壞。

將14-pinDC電源連接線一端連接至交換器備用電源插孔，另一端則連結至備用電源供應器。

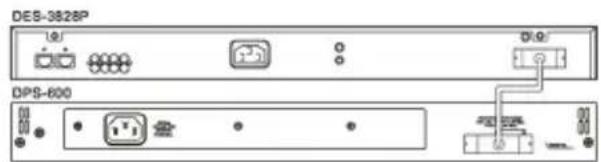

連接DPS-600到一台交换器。

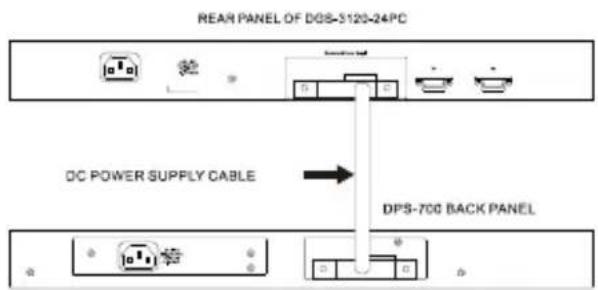

連接DPS-700到一台交换器。

注意：不用使用14-Pin DC電源線來連接DPS-700與交換器。假如使用14-Pin DC電源線來取代正確的22-Pin DC電源線，可能導致設備的損壞。

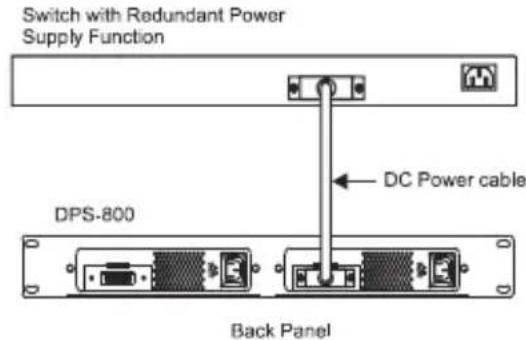

將置於DPS-800機箱內的獨立式備用電源供應器連結至交換器。

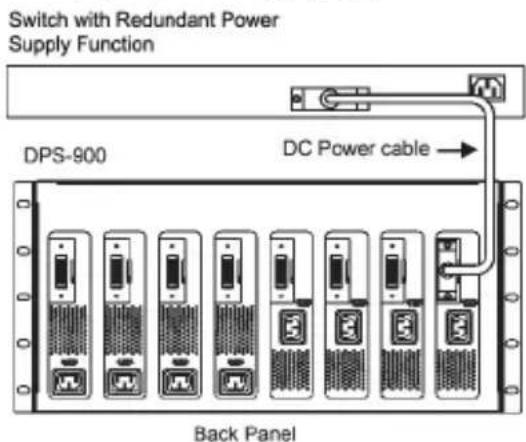

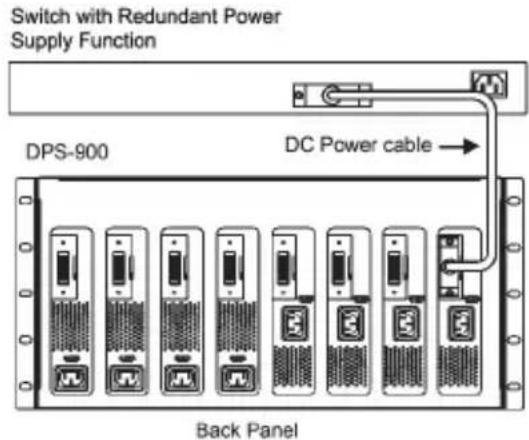

將置於DPS-900機箱內的獨立式備用電源供應器連結至交換器。

以標準 AC 電源連接線連接至 AC 電源插座，在 DPS-200/DPS-300/DPS-500/DPS-500DC/DPS-600 前面板 LED �狀態顯示燈號為綠色，即表示連結 成功。

連結 DC 電源(DPS-500DC)

1. 確實將 DC 電源線連接至備用電源供應器集線裝置正負極。

負極(-)連接至-48V接頭。
止極(+)連接至-48V RTN接頭。
建議將接地線連結在集線裝置中間接頭。

1. 鍾緊連結螺絲，確保連接無誤。

連結備用電源供應器，交換器無須更動任何設定。

说明

冗余电源提供了一个简单、低成本的可能会导致交换设备或整个网络的关闭的内部电源故障问题。

连接了冗余电源后，一个完整的检测电路将会持续的监控交换机的内部电源。在发生断电事故时，冗余电源将会被立即触发，这样交换机和连接好的设备就可以继续提供服务。

这就形成了一个更加稳定的网络结构，并且可保护网络不受网络设备电源故障的影响。

描述

DPS-200、DPS-300、DPS-500、DPS-500DC和DPS-600是被设计用来满足交换机支持功率的冗余电源设备。DPS-200在60瓦特下工作，DPS-300在90瓦特下工作，DPS-500/500DC在140瓦特下工作，DPS-600在500瓦特下工作。

DPS-200、DPS-300、DPS-500、DPS-500DC和DPS-600可以通过14针直流电源线连接到交换机，与之类似DPS700使用22针直流电源线。以上冗余电源均采用标准的三角插头交流电源线受电。

单个 RPS (DPS-200/DPS-300 /DPS-500/DPS-500DC)

单个RPS（DPS-600/700）

14针直流电源线

22针直流电源线

安装 RPS

注意：DPS-500DC 只能用于 DPS-800

将DPS-600/700安装到标准的电器设备机架

将一个单一的RPS
插入到DPS-800
RPS机架中

在标准的电子机架上安装DPS-800

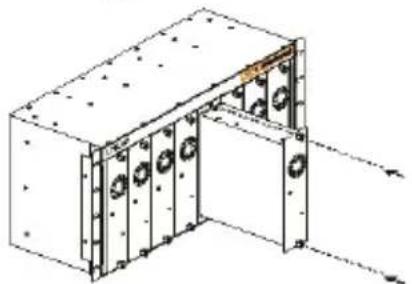

将一个单一的RPS
插入到DPS-900
RPS机架中

在标准的电子机架上安装DPS-900

连接交换机

警告：在连接到交换机之前冗余电源应该从它的电源上断开。直接将通电的RPS连接到交换机可能会造成交换机内部电源损坏。

将14针DC电源线的一端插入交换机的插座，另一端插入冗余电源设备。

将DPS-600链接到交换机

将DPS-700链接到交换机

警告：不可使用14针直流电源线连接DPS-700和交换机，否则将损坏设备。

将DPS-800机架上的RPS连接到交换机

将DPS-900机架上的RPS连接到交换机

使用标准的 AC 电源线缆，将冗余电源按揭到主 AC 电源。连接成功后，DPS-200/DPS-300/DPS-500/DPS-600 前面的绿色指示灯会开始闪烁。

连接DC电源（DPS-500DC）

1. 将DC电源牢固的连接到配线板上的正负极。

2. 负极（-）接在-48V接点上。

3. 正极（+）接在-48V Re 接点上。
   一根接地线可能会连接在中间的接点上。

1. 将接触螺钉扭紧以保证连接的安全。

当连接到RPS时不需要更改交换机的设置。
