| 产品类型 | 冗余电源（RPS）支持机箱 |
| 品牌 | D-Link |
| 型号 | DPS-800 |
| 兼容性 | DPS-200, DPS-300, DPS-500, DPS-500DC |
| 插槽数量 | 2 |
| 安装类型 | 19英寸机架（标准） |
| 机架高度 | 1.25U（约4.45厘米） |
| 尺寸（长 x 宽 x 高） | 48.26 x 30 x 4.45 厘米（估计） |
| 重量 | 约2千克 |
| 材质 | 钢 |
| 主要功能 | 为网络交换机提供冗余电源支持，内部电源监控，故障时自动切换 |
| 电源 | 不提供电源（无源机箱） |
| RPS连接器 | 2个14针直流电源线连接器 |
| LED指示灯 | 每个RPS上的绿色LED（表示连接正常） |
| 冷却方式 | 无源（无内置风扇） |
| 安全 | 接地可用 |
| 维护与清洁 | 用干布清洁，请勿使用化学品 |
| 备件与可维修性 | 无可拆卸部件；故障时更换整个机箱 |
| 保修 | D-Link标准保修 |
| 制造商 | D-Link（台湾） |
常见问题 - DPS800 D-LINK
用户关于以下问题的提问 DPS800 D-LINK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电源 免费PDF格式！查找您的手册 DPS800 - D-LINK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DPS800 品牌 D-LINK.
用户手册 DPS800 D-LINK

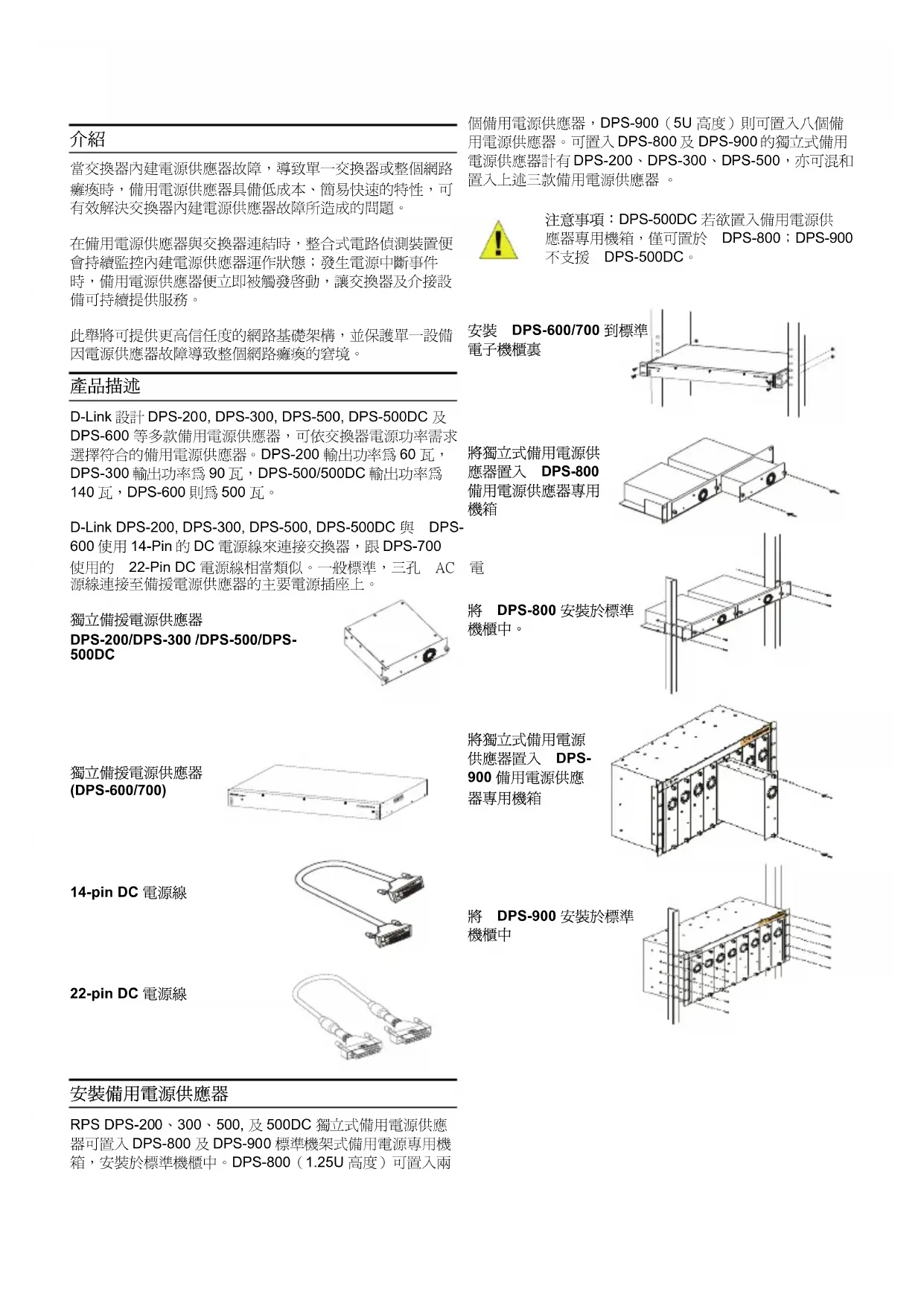

當交換器內建電源供應器故障，導致單一交換器或整個網路癱瘓時，備用電源供應器具備低成本、簡易快速的特性，可有效解決交換器內建電源供應器故障所造成的問題。
在備用電源供應器與交換器連結時，整合式電路偵測裝置便會持續監控內建電源供應器運作狀態；發生電源中斷事件時，備用電源供應器便立即被觸發啟動，讓交換器及介接設備可持續提供服務。
此舉將可提供更高信任度的網路基礎架構，並保護單一設備因電源供應器故障導致整個網路癱瘓的窘境。
產品描述
D-Link 設計 DPS-200, DPS-300, DPS-500, DPS-500DC 及 DPS-600 等多款備用電源供應器，可依交換器電源功率需求選擇符合的備用電源供應器。DPS-200 輸出功率為 60 瓦，DPS-300 輸出功率為 90 瓦，DPS-500/500DC 輸出功率為 140 瓦，DPS-600 則為 500 瓦。
D-Link DPS-200, DPS-300, DPS-500, DPS-500DC 與 DPS-600 使用 14-Pin 的 DC 電源線來連接交換器，跟 DPS-700 使用的 22-Pin DC 電源線相當類似。一般標準，三孔 AC 源線連接至備援電源供應器的主要電源插座上。
獨立備援電源供應器
DPS-200/DPS-300 /DPS-500/DPS-500DC
獨立備援電源供應器 (DPS-600/700)
RPS DPS-200、300、500，及500DC獨立式備用電源供應器可置入DPS-800及DPS-900標準機架式備用電源專用機箱，安裝於標準機櫃中。DPS-800（1.25U高度）可置入兩
個備用電源供應器，DPS-900（5U高度）則可置入八個備用電源供應器。可置入DPS-800及DPS-900的獨立式備用電源供應器計有DPS-200、DPS-300、DPS-500，亦可混和置入上述三款備用電源供應器。
注意事項：DPS-500DC 若欲置入備用電源供應器專用機箱，僅可置於 DPS-800；DPS-900 不支援 DPS-500DC。
安裝 DPS-600/700 到標準 電子機櫃裏
將獨立式備用電源供應器置入 DPS-800 備用電源供應器專用機箱

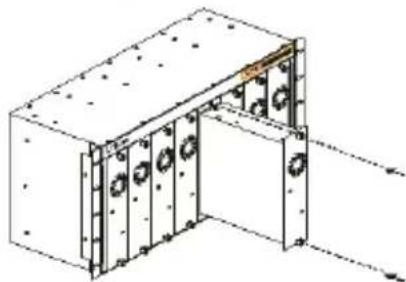

將獨立式備用電源供應器置入 DPS-900 備用電源供應器專用機箱
注意：備用電源供應器未連接至交換器前，請勿將備用電源供應器電源線插入電源插座。交換器若直接連結已過電之備用電源供應器可能導致交換器內建電源供應器損壞。
將 14-pin DC 電源連接線一端連接至交換器備用電源插孔，另一端則連結至備用電源供應器。
連接 DPS-600 到一台交換器。
將置於 DPS-900 機箱內的獨立式備用電源供應器連結至交換器。
連接 DPS-700 到一台交換器。
以標準 AC 電源連接線連接至 AC 電源插座，在 DPS-200/DPS-300/DPS-500/DPS-500DC/DPS-600 前面板 LED 狀態顯示燈號為綠色，即表示連結成功。
連結 DC 電源(DPS-500DC)
-
確實將 DC 電源線連接至備用電源供應器集線裝置正負極。
-
負極(-)連接至-48V 接頭。
- 正極(+)連接至-48V RTN 接頭。
-
建議將接地線連結在集線裝置中間接頭。
-
鎖緊連結螺絲，確保連接無誤。
連結備用電源供應器，交換器無須更動任何設定。
注意：不用使用 14-Pin DC 電源線來連接 DPS-700 與交換器。假如使用 14-Pin DC 電源線來取代正確的 22-Pin DC 電源線，可能導致設備的損壞。
將置於 DPS-800 機箱內的獨立式備用電源供應器連結至交換器。
说明
冗余电源提供了一个简单、低成本的可能会导致交换设备或整个网络的关闭的内部电源故障问题。
连接了冗余电源后，一个完整的检测电路将会持续的监控交换机的内部电源。在发生断电事故时，冗余电源将会被立即触发，这样交换机和连接好的设备就可以继续提供服务。
这就形成了一个更加稳定的网络结构，并且可保护网络不受网络设备电源故障的影响。
描述
DPS-200、DPS-300、DPS-500、DPS-500DC 和 DPS-600 是被设计用来满足交换机支持功率的冗余电源设备。DPS-200 在 60 瓦特下工作，DPS-300 在 90 瓦特下工作，DPS-500/500DC 在 140 瓦特下工作，DPS-600 在 500 瓦特下工作。
DPS-200、DPS-300、DPS-500、DPS-500DC 和 DPS-600
可以通过 14 针直流电源线连接到交换机，与之类似 DPS-700 使用 22 针直流电源线。以上冗余电源均采用标准的三角插头交流电源线受电。
单个 RPS (DPS-200/DPS-300 /DPS-500/DPS-500DC)
注意：DPS-500DC 只能用于 DPS-800
将 DPS-600/700 安装到标准的电器设备机架
将一个单一的 RPS 插入到 DPS-800 RPS 机架中
将一个单一的 RPS 插入到 DPS-900 RPS 机架中
警告：在连接到交换机之前冗余电源应该从它的电源上断开。直接将通电的 RPS 连接到交换机可能会造成交换机内部电源损坏。
将 14 针 DC 电源线的一端插入交换机的插座，另一端插入冗余电源设备。

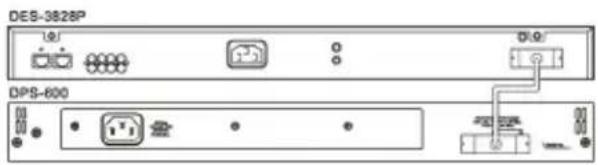

将 DPS-600 链接到交换机

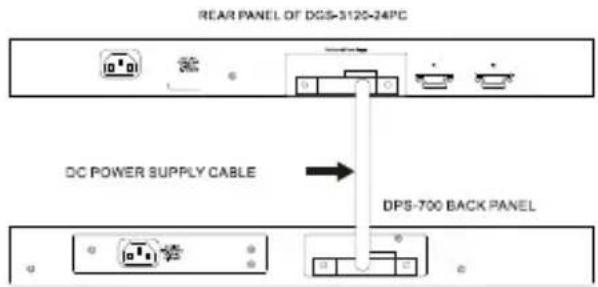

将 DPS-700 链接到交换机
警告：不可使用 14 针直流电源线连接 DPS-700 和交换机，否则将损坏设备。

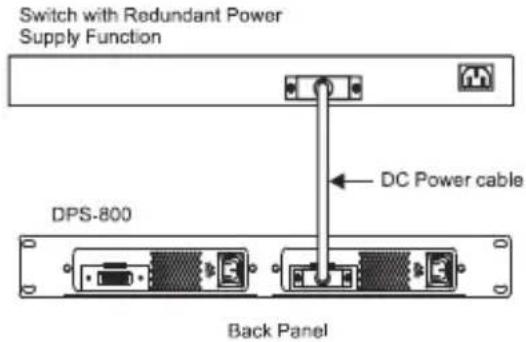

将 DPS-800 机架上的 RPS 连接到交换机

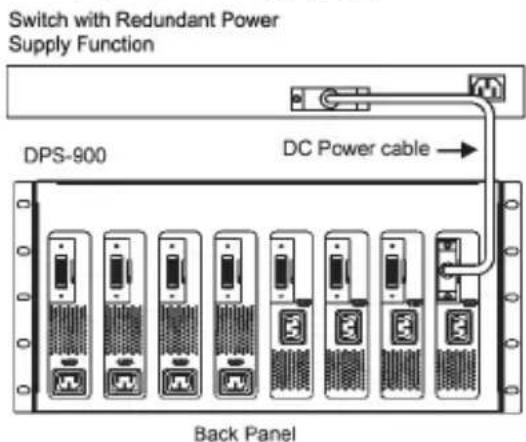

将 DPS-900 机架上的 RPS 连接到交换机
使用标准的 AC 电源线缆，将冗余电源按揭到主 AC 电源。连接成功后，DPS-200/DPS-300/DPS-500/DPS-600 前面的绿色指示灯会开始闪烁。
连接 DC 电源（DPS-500DC）
-
将 DC 电源牢固的连接到配线板上的正负极。
-
负极（-）接在-48V接点上。
- 正极（+）接在-48V Re 接点上。
- 一根接地线可能会连接在中间的接点上。
- 将接触螺钉扭紧以保证连接的安全。
当连接到 RPS 时不需要更改交换机的设置。
