Type de produit	Châssis de support pour alimentations redondantes (RPS)
Marque	D-Link
Modèle	DPS-800
Compatibilité	DPS-200, DPS-300, DPS-500, DPS-500DC
Nombre d'emplacements	2
Type de montage	Rack 19 pouces (standard)
Hauteur du rack	1.25U (environ 4,45 cm)
Dimensions (L x P x H)	48,26 x 30 x 4,45 cm (estimation)
Poids	Environ 2 kg
Matériau	Acier
Fonctions principales	Support et alimentation redondante pour commutateurs réseau, surveillance de l'alimentation interne, basculement automatique en cas de panne
Alimentation	Ne fournit pas d'alimentation (châssis passif)
Connecteurs RPS	2 connecteurs pour câble d'alimentation CC à 14 broches
Indicateurs LED	LED verte sur chaque RPS (indique bon raccordement)
Refroidissement	Passif (aucun ventilateur intégré)
Sécurité	Connexion à la terre disponible
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Aucune pièce détachable; remplacer l'ensemble en cas de panne
Garantie	Garantie standard D-Link
Fabricant	D-Link (Taïwan)

FOIRE AUX QUESTIONS - DPS800 D-LINK

Qu'est-ce que le DPS-800 ?

Le DPS-800 est un châssis de support rack (1.25U) conçu pour accueillir jusqu'à deux alimentations redondantes RPS de type DPS-200, DPS-300, DPS-500 ou DPS-500DC.

Quels modèles d'alimentations RPS sont compatibles avec le DPS-800 ?

Le DPS-800 est compatible avec les modèles DPS-200, DPS-300, DPS-500 et DPS-500DC. Notez que le DPS-500DC ne peut être installé que dans ce châssis.

Comment installer le DPS-800 dans un rack standard ?

Fixez le DPS-800 au rack à l'aide des vis fournies, en respectant les normes de montage 19 pouces. Assurez-vous que le châssis est correctement mis à la terre.

Comment connecter un RPS installé dans le DPS-800 à un commutateur ?

Utilisez le câble d'alimentation CC à 14 broches fourni. Branchez une extrémité dans le connecteur du commutateur et l'autre dans le RPS. Veillez à ce que le RPS soit hors tension avant la connexion.

Que faire si la LED ne s'allume pas après connexion ?

Vérifiez que le RPS est correctement inséré, que le câble d'alimentation CA est branché et que le commutateur est allumé. Si la LED reste éteinte, consultez la documentation pour des tests supplémentaires.

Puis-je utiliser le DPS-800 avec un DPS-600 ou DPS-700 ?

Non, le DPS-800 est conçu uniquement pour les modèles DPS-200, 300, 500 et 500DC. Les DPS-600/700 s'installent directement dans un rack standard sans châssis intermédiaire.

Quelle est la différence entre le DPS-800 et le DPS-900 ?

Le DPS-800 (1.25U) supporte 2 RPS, tandis que le DPS-900 (5U) supporte jusqu'à 8 RPS. Le DPS-800 est plus compact pour les petites configurations.

Comment câbler le DPS-500DC dans le DPS-800 ?

Connectez fermement la source DC aux contacts : négatif (-) vers -48V et positif (+) vers -48V RTN. Serrez les vis de contact. La terre peut être reliée au contacteur central.

Le DPS-800 a-t-il besoin d'une alimentation électrique séparée ?

Non, le DPS-800 est un châssis passif. Il ne nécessite pas d'alimentation propre ; l'alimentation est fournie par les RPS insérés, qui se branchent sur le secteur CA.

Que faire en cas de panne du DPS-800 ?

Le DPS-800 ne contient pas de pièces réparables. En cas de défaillance, remplacez l'ensemble du châssis. Vérifiez les RPS séparément pour écarter leur défaillance.

MODE D'EMPLOI DPS800 D-LINK

Une alimentation redondante RPS fournit une solution peu coûteuse et simple de gestion des problèmes d'échec de l'alimentation électrique interne d'un appareil, qui peut avoir comme conséquence l'arrêt d'un dispositif simple de commutation ou d'un réseau entier.

Relié à l'alimentation redondante RPS, un circuit de détection intégré surveille en permanence l'alimentation interne du commutateur. En cas d'interruption de puissance, l'alimentation redondante est immédiatement déclenchée de sorte que le commutateur et les dispositifs reliés puissent assurer une continuité de service.

L'alimentation redondante RPS assure une infrastructure réseau plus fiable et protège cette dernière d'une simple coupure de l'alimentation électrique d'un produit.

Description

Les RPS DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 sont les alimentations redondantes conçues pour répondre aux exigences de puissance en watts des commutateurs répondants aux mêmes caractéristiques électriques.

Le DPS-200 fonctionne à 60 watts, le DPS-300 fonctionne à 90 watts, les DPS-500/500DC eux à 140 watts, et DPS-600 à 500 watts.

Vous pouvez connecter les périphériques DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 au commutateur principal à l'aide d'un câble d'alimentation CC à 14 broches. De même, le DPS-700 utilise un câble d'alimentation CC à 22 broches. Un câble d'alimentation CA triphasé standard permet de connecter l'alimentation redondante à la source d'alimentation principale. Bloc d'alimentation redondant RPS simple (DPS-600/700)

RPS Simple (DPS-200/DPS-300 /DPS-500/DPS-500DC)

RPS Simple (DPS-600/700)

Câble d'alimentation CC à 14 broches.

Câble d'alimentation CC à 22 broches

Les RPS simples DPS-200, 300, 500, et 500DC peuvent être installées dans une armoire standard par l'intermédiaire d'un rack DPS-800 ou DPS-900. Le DPS-900 est un rack de support de taille-standard (5U) conçu pour supporter 8 alimentations RPS.

Le DPS-800 est également un support de rack de taille standard (1.25U) conçu pour supporter 2 alimentations RPS.

Les unités installées RPS peuvent être des DPS-200s, DPS-300s, DPS-500s, DPS-500DCs, ou une combinaison de ces derniers.

Installation d'un DPS-600/700 dans un rack électronique standard

NOTE: le DPS-500DC ne peut s'insérer que dans un châssis DPS-800

Insertion d'un RPS dans un Rack DPS-800.

Installation d'un DPS-800 dans un rack standard.

Insertion d'un RPS dans un rack DPS-900.

Installation d'un DPS-900 dans un rack standard

Connexion à un commutateur

Attention: assurez-vous que l'alimentation redondante soit déconnectée de l'alimentation principale avant de la connecter au commutateur. Ceci pourrait endommager l'alimentation interne du commutateur.

Insérer l'une des extrémités du câble d'alimentation DC de 14 pins fournis dans l'emplacement prévu sur le commutateur et l'autre extrémité dans l'alimentation du RPS.

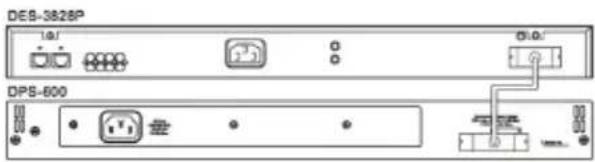

Connexion d'un DPS-600 à un commutateur

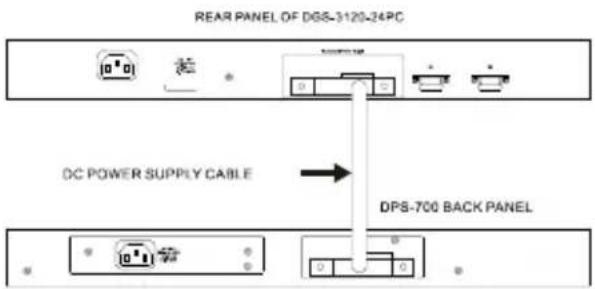

Connexion d'un DPS-700 à un commutateur

Attention : Ne connectez pas le DPS-700 à un commutateur à l'aide d'un câble d'alimentation CC à 14 broches. L'utilisation de ce câble, au lieu du câble d'alimentation CC à 22 broches correct, risque d'endommager l'équipement.

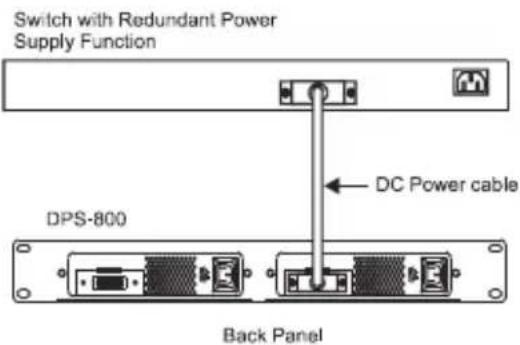

Connexion d'un RPS inséré dans un rack DPS-800 à un commutateur.

Connexion d'un RPS inséré dans un rack DPS-900 à un commutateur.

En utilisant un câble standard de courant alternatif, relier l'alimentation du RPS à la source principale de courant alternatif.

Une LED verte sur l'avant du DPS-200/DPS-300/DPS-500/DPS-600 s'allumera pour indiquer un raccordement réussi.

Connexion électrique continue DC (DPS-500DC)

1. Connecter fermement la source d'alimentation DC aux contacts négatifs et de positif du câblage.

2. La polarité négative (-) se connecte au contacteur -48V.
   • La polarité positive (+) se connecte au contacteur -48V RTN

3. Si disponible, la terre peut-être reliée au contacteur central.

1. Serrer les vis de contact pour fixer le raccordement.

Aucun changement de configuration de commutateur n'est nécessaire en se reliant au RPS.
