| Type de produit | Alimentation redondante (RPS) |
| Modèle | DPS-500A |
| Marque | D-Link |
| Puissance de sortie | 140 W |
| Tension d'entrée AC | 100-240 V AC, 50/60 Hz |
| Câble de liaison au commutateur | Câble d'alimentation CC à 14 broches |
| Câble d'alimentation principale | Câble d'alimentation CA standard |
| Compatibilité commutateurs | Commutateurs D-Link avec emplacement RPS (ex: DES-3828P, DGS-3120-24PC) |
| Installation en rack | Peut être installé seul ou dans les châssis DPS-800 (1.25U, 2 unités) ou DPS-900 (5U, 8 unités) |
| Dimensions (H x L x P) | Environ 44 x 220 x 300 mm (1U) |
| Poids | Environ 1,5 kg |
| LED de statut | Verte : connexion réussie |
| Refroidissement | Ventilé |
| Protection | Détection automatique de panne et basculement |
| Sécurité | Déconnecter l'alimentation avant la connexion au commutateur |
| Entretien | Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de liquides |
| Pièces détachées | Câble CC 14 broches, cordon d'alimentation CA, vis de montage |
| Fonctions principales | Fournir une alimentation redondante pour assurer la continuité de service en cas de panne de l'alimentation interne du commutateur |
FOIRE AUX QUESTIONS - DPS-500A D-LINK
Questions des utilisateurs sur DPS-500A D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice DPS-500A - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPS-500A de la marque D-LINK.
MODE D'EMPLOI DPS-500A D-LINK
Une alimentation redondante RPS fournit une solution peu coûteuse et simple de gestion des problèmes d'échec de l'alimentation électrique interne d'un appareil, qui peut avoir comme conséquence l'arrêt d'un dispositif simple de commutation ou d'un réseau entier.
Relié à l'alimentation redondante RPS, un circuit de détection intégré surveille en permanence l'alimentation interne du commutateur. En cas d'interruption de puissance, l'alimentation redondante est immédiatement déclenchée de sorte que le commutateur et les dispositifs reliés puissent assurer une continuité de service.
L'alimentation redondante RPS assure une infrastructure réseau plus fiable et protège cette dernière d'une simple coupure de l'alimentation électrique d'un produit.
Description
Les RPS DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 sont les alimentations redondantes conçues pour répondre aux exigences de puissance en watts des commutateurs répondants aux mêmes caractéristiques électriques.
Le DPS-200 fonctionne à 60 watts, le DPS-300 fonctionne à 90 watts, les DPS-500/500DC eux à 140 watts, et DPS-600 à 500 watts.
Vous pouvez connecter les périphériques DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 au commutateur principal à l'aide d'un câble d'alimentation CC à 14 broches. De même, le DPS-700 utilise un câble d'alimentation CC à 22 broches. Un câble d'alimentation CA triphasé standard permet de connecter l'alimentation redondante à la source d'alimentation principale. Bloc d'alimentation redondant RPS simple (DPS-600/700)
RPS Simple (DPS-200/DPS-300 /DPS-500/DPS-500DC)
RPS Simple (DPS-600/700)
Câble d'alimentation CC à 14 broches.
Câble d'alimentation CC à 22 broches
Les RPS simples DPS-200, 300, 500, et 500DC peuvent être installées dans une armoire standard par l'intermédiaire d'un rack DPS-800 ou DPS-900. Le DPS-900 est un rack de support de taille-standard (5U) conçu pour supporter 8 alimentations RPS.
Le DPS-800 est également un support de rack de taille standard (1.25U) conçu pour supporter 2 alimentations RPS.
Les unités installées RPS peuvent être des DPS-200s, DPS-300s, DPS-500s, DPS-500DCs, ou une combinaison de ces derniers.
NOTE: le DPS-500DC ne peut s'insérer que dans un châssis DPS-800
Installation d'un DPS-600/700 dans un rack électronique standard
Insertion d'un RPS dans un Rack DPS-800.
Installation d'un DPS-800 dans un rack standard.
Insertion d'un RPS dans un rack DPS-900.
Installation d'un DPS-900 dans un rack standard
Connexion à un commutateur
Attention: assurez-vous que l'alimentation redondante soit déconnectée de l'alimentation principale avant de la connecter au commutateur. Ceci pourrait endommager l'alimentation interne du commutateur.
Insérer l'une des extrémités du câble d'alimentation DC de 14 pins fournis dans l'emplacement prévu sur le commutateur et l'autre extrémité dans l'alimentation du RPS.

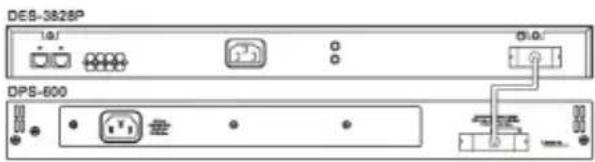

Connexion d'un DPS-600 à un commutateur


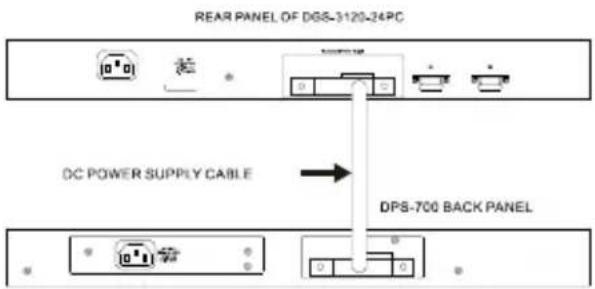

DES-3828P 1.0 DPS-600Connexion d'un DPS-700 à un commutateur
Attention : Ne connectez pas le DPS-700 à un commutateur à l'aide d'un câble d'alimentation CC à 14 broches. L'utilisation de ce câble, au lieu du câble d'alimentation CC à 22 broches correct, risque d'endommager l'équipement.

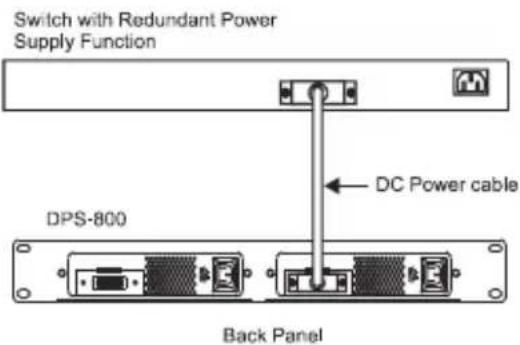

Connexion d'un RPS inséré dans un rack DPS-800 à un commutateur.

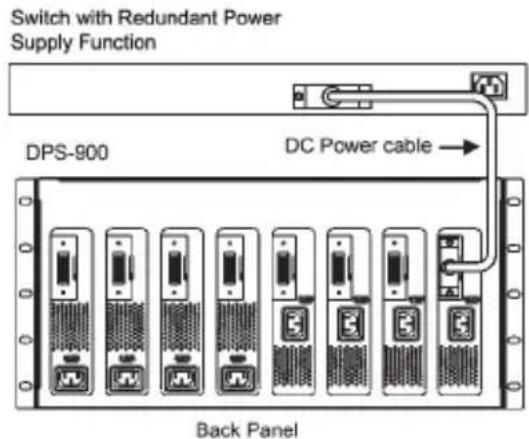

Connexion d'un RPS inséré dans un rack DPS-900 à un commutateur.
En utilisant un câble standard de courant alternatif, relier l'alimentation du RPS à la source principale de courant alternatif.
Une LED verte sur l'avant du DPS-200/DPS-300/DPS-500/DPS-600 s'allumera pour indiquer un raccordement réussi.
Connexion électrique continue DC (DPS-500DC)
-
Connecter fermement la source d'alimentation DC aux contacts négatifs et de positif du câblage.
-
La polarité négative (-) se connecte au contacteur -48V.
• La polarité positive (+) se connecte au contacteur -48V RTN - Si disponible, la terre peut-être reliée au contacteur central.
- Serrer les vis de contact pour fixer le raccordement.
Aucun changement de configuration de commutateur n'est nécessaire en se reliant au RPS.
