| Type de produit | Alimentation électrique redondante (RPS) |
| Marque | D-Link |
| Modèle | DPS500DC |
| Puissance de sortie | 140 W |
| Tension d'entrée | DC -48V |
| Connecteur de sortie | Câble d'alimentation CC à 14 broches |
| Compatible commutateurs | Commutateurs D-Link avec entrée d'alimentation redondante 14 broches |
| Branchement réseau | Connexion directe au commutateur via câble DC 14 broches |
| Installation en rack | Nécessite un rack DPS-800 (1.25U) ou DPS-900 (5U) |
| Indicateur LED | LED verte indiquant une connexion réussie |
| Fonction principale | Fournit une alimentation de secours en cas de défaillance de l'alimentation interne du commutateur |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec non abrasif |
| Sécurité | Débrancher l'alimentation avant connexion au commutateur ; respecter la polarité pour l'entrée DC |
| Dimensions (approx.) | Environ 10 x 15 x 5 cm (selon format standard RPS) |
| Poids (approx.) | Environ 0,5 kg |
| Protection | Détection intégrée de panne d'alimentation interne |
| Réparabilité | Pièces détachées disponibles via service D-Link ; intervention par un professionnel recommandée |
FOIRE AUX QUESTIONS - DPS500DC D-LINK
Questions des utilisateurs sur DPS500DC D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice DPS500DC - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPS500DC de la marque D-LINK.
MODE D'EMPLOI DPS500DC D-LINK
Une alimentation redondante RPS fournit une solution peu couteuse et simple de gestion des problèmes d'échec de l'alimentation électrique interne d'un apparéil, qui peut avoir comme conséquence l'arrêt d'un dispositif simple de commutation ou d'un réseau entier.
Relié à l'alimentation redondante RPS, un circuit de détéction intégré surveille en permanence l'alimentation interne du commutateur. En cas d'interruption de puissance, l'alimentation redondante est immédiatement déclenchée de sorte que le commutateur et les dispositifs reliés puissant assurer une continuité de service.
L'alimentation redondante RPS assure une infrastructure réseau plus fiable et protège cette dernière d'une simple coupure de l'alimentation électrique d'un produit.
Description
Les RPS DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 sont les alimentations redondantes conçues pour répondre aux exigences de puissance en watts des commutateurs répondants aux mêmes caractéristiques électriques.
Le DPS-200 fonctionne à 60 watts, le DPS-300 fonctionne à 90 watts, les DPS-500/500DC eux à 140 watts, et DPS-600 à 500 watts.
Voupez connecter les peripheriques DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 au commutateur principal à l'aide d'un cable d'alimentation CC à 14 broches. De même, le DPS-700 utilise un cable d'alimentation CC à 22 broches. Un cable d'alimentation CA triphasé standard permet de connecter l'alimentation redondante à la source d'alimentation principale. Bloc d'alimentation redondant RPS simple (DPS-600/700)
RPS Simple (DPS-200/DPS-300 /DPS-500/DPS-500DC)
RPS Simple (DPS-600/700)
Installation d'un DPS-900 dans un rack standard
Cable d'alimentation CC à 14 broches.
Cable d'alimentation CC à 22 broches
Installation des RPS
Les RPS simples DPS-200, 300, 500, et 500DC peuvent être installées dans une armoire standard par l'intermédiaire d'un rack DPS-800 ou DPS-900. Le DPS-900 est un rack de support de taillie-standard (5U) concu pour supporter 8 alimentations RPS.
Le DPS-800 est également un support de rack de taille standard (1.25U) grâce pour supporter 2 alimentations RPS.
Les unités installées RPS peuvent être des DPS-200s, DPS-300s, DPS-500s, DPS-500DCs, ou une combinaison de ces derniers.
NOTE: le DPS-500DC ne peut s'insérer que dans un chassis DPS-800
Installation d'un DPS-600/700 dans un rack électronique standard
Insertion d'un RPS dans un Rack DPS-800.
Installation d'un DPS-800 dans un rack standard.
Insertion d'un RPS dans un rack DPS-900.
Connexion à un commutateur
Attention: assurez-vous que l'alimentation redondante soit déconnectée de l'alimentation principale avant de la connecter au commutateur. Ceci pourrait endommager l'alimentation interne du commutateur.
Insérer l'une des extrémités du cable d'alimentation DC de 14 pins fournis dans l'emplacement prévu sur le commutateur et l'autre extrémité dans l'alimentation du RPS.
Connexion d'un DPS-600 à un commutateur

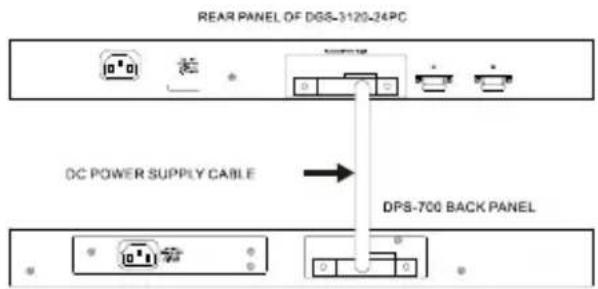

Connexion d'un DPS-700 à un commutateur
Attention: Ne connectez pas le DPS-700 à un commutateur à l'aide d'un cable d'alimentation CC à 14 broches. L'utilisation de ce cable, au lieu du cable d'alimentation CC à 22 broches correct, risque d'endommager l'équipement.

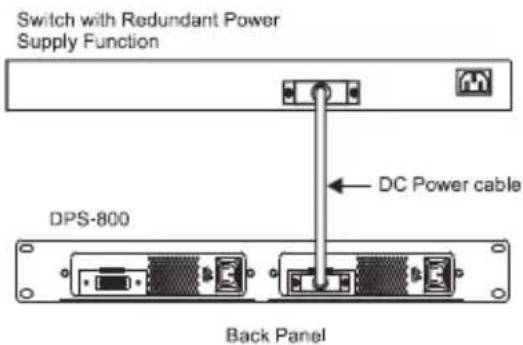

Connexion d'un RPS inséré dans un rack DPS-800 à un commutateur.

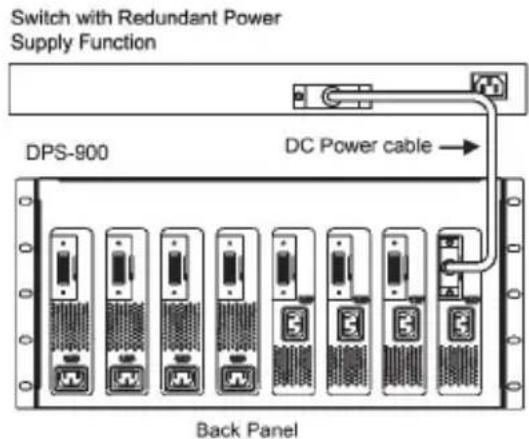

Connexion d'un RPS inséré dans un rack DPS-900 à un commutateur.
En utilisant un cable standard de courant alternatif, relier l'alimentation du RPS à la source principale de courant alternatif.
Une LED verte sur l'avant du DPS-200/DPS-300/DPS-500/DPS-600 s'allumera pour indiquer un raccordement réussi.
Connexion electrique continue DC (DPS-500DC)
- Connecter fermement la source d'alimentation DC aux contacts négatifs et de positif du câblage.
La polarité négative (-) se connecte au contacteur -48V.
La polarité positive (+) se connecte au contacteur -48V RTN
- Si disponible, la terre peut être reliée au contacteur central.
- Serrer les vis de contact pour fixer le raccordement.
Aucun changement de configuration de commutateur n'est nécessaire en se reliant au RPS.
