MANUAL DE USUARIO DPS-200A D-LINK

Guía de introducción

Las DPS-200A, 500A y 500DC de D-Link son fuentes de alimentación redundantes diseñadas para que se monten en un estante estándar y proporcionen una solución rentable con el fin de ofrecer una fuente de alimentación constante. Esta guía le ofrece instrucciones paso a paso para configurar las DPS-200A, 500A y 500DC con un conmutador que admita la alimentación a través de un cable de alimentación de CC de 14 patillas. Tenga en cuenta que el modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones.

Para obtener información más detallada acerca del conmutador, sus componentes, la realización de conexiones de red y las especificaciones técnicas, consulte la Guía del usuario incluida con el conmutador.

Introducción

Una fuente de alimentación redundante proporciona una solución sencilla y barata al problema igualmente sencillo aunque irritante del fallo de la fuente de alimentación interna, que puede provocar el cierre de un único dispositivo de conmutación o de toda la red. Con una fuente de alimentación redundante conectada, un circuito de detección integrado supervisa de forma continua la fuente de alimentación interna del conmutador. En caso de una interrupción de la alimentación, la fuente de alimentación redundante se activa inmediatamente para que el conmutador y los dispositivos conectados puedan seguir proporcionando servicio.

Esto se traduce en una infraestructura de red más fiable y protege a la red frente a un fallo de la fuente de alimentación de un dispositivo de red.

Descripción

Las DPS-200A, DPS-500A y DPS-500DC son fuentes de alimentación redundantes diseñadas para cumplir los requisitos de potencia en vatios de los conmutadores admitidos.

Las DPS-200A, DPS-500A y DPS-500DC se pueden conectar al conmutador mediante un cable de alimentación de CC de 14 patillas. Por el otro lado, un cable de alimentación de tres clavijas estándar conecta la fuente de alimentación redundante a la toma de corriente alterna principal.

Cable de alimentación de CC de 14 patillas

Instalación en bastidor

La RPS individual DPS-200A, 500A y 500DC se puede instalar en un estante estándar utilizando el estante de RPS DPS-800. El DPS-800 es un montaje en estante de tamaño estándar (altura de 1,25U) diseñado para sostener hasta 2 fuentes de alimentación redundantes. Las unidades RPS instaladas pueden ser de tipo DPS-200A, DPS-500A, DPS-500DC, o una combinación de las mismas.

Inserción de un RPS individual en un estante DPS-800 para RPS

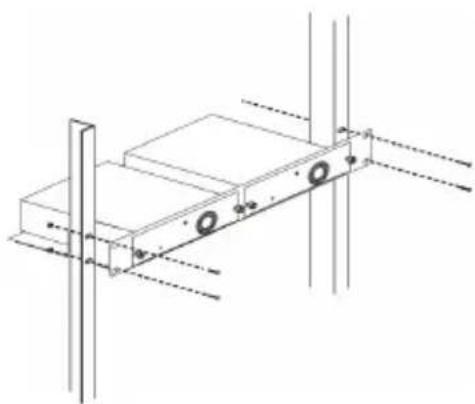

Instalación de un DPS-800 en un estante para dispositivos electrónicos estándar

Conexión del conmutador

Precaución: Se debe desconectar la fuente de alimentación redundante de su fuente de alimentación antes de conectarla al conmutador. Conectar directamente una RPS encendida al conmutador puede causar daños en la fuente de alimentación interna del conmutador. Inserte un extremo del cable de alimentación de CC en el receptáculo del conmutador y el otro extremo en la fuente de alimentación redundante.

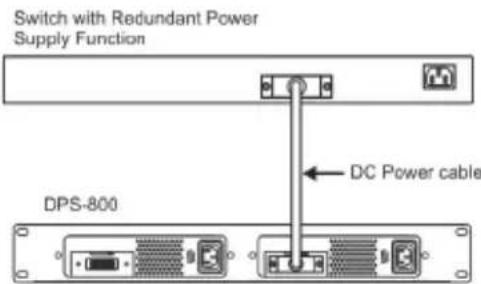

Conexión de una RPS individual en un estante DPS-800 a un conmutador

Conexión de alimentación

Conexión de la alimentación de CA (DPS-200A/500A)

Utilizando un cable de alimentación de CA estándar, conecte la fuente de alimentación redundante a la fuente de alimentación de CA principal. En parte frontal de la

DPS-200A/DPS-500A se encenderá un LED verde para indicar que la conexión es correcta.

Conexión de la alimentación de CC (DPS-500DC)

1. Acople firmemente la fuente de alimentación de CC a los contactos negativos y positivos del conjunto de cables.

2. El polo negativo (-) se conecta al contacto de -48 V.

3. El polo positivo (+) se conecta al contacto RTN de -48 V.

4. Si está disponible, se puede conectar una toma de tierra al poste de contacto central.

5. Apriete los tornillos de contacto para asegurar la conexión.

No es necesario realizar ningún cambio en la configuración del conmutador al conectarlo a la RPS.

Especificaciones del producto

Nombre del modelo	DPS-200A D	PS-500A DPS	-500DC
Entrada Voltaje	100 a 240 V CA	100 a 240 V CA	-36 a 72 V CC
Entrada Frecuencia	50-60 Hz 50	-60 Hz -
Entrada Actual	1.5 A 4 A	6 A
Salida Voltaje	12 V 12 V	12 V
Salida Actual	13 A 13 A	12.5 A
Funcionamiento Temperatura	0 a 50°C 0 a	50°C 0 a 50°C

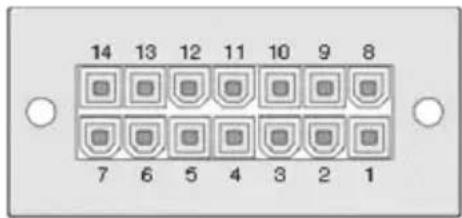

Asignación de pin

14 13 12 11 10 9 8 7 6 5 4 3 2 1

Pin DPS-200A/500A/500DCA
1 Toma de tierra
2 N/C
3 +12 V
4 +12 V
5 +12 V
6 +12 V
7 Toma de tierra
8 N/C
9 N/C
10 RPS presente
11 N/C
12 N/C
13 ALIMENTACIÓN correcta
14 Toma de tierra

Información adicional

Existe ayuda adicional disponible a través de nuestras oficinas, que aparecen enumeradas en la contraportada del manual de usuario o en línea. Para encontrar más información acerca de los productos D-Link o su comercialización, visite el sitio web http://www.dlink.com.

Información acerca de la garantía

La información sobre la Garantía limitada de D-Link está disponible en http://warranty.dlink.com/

Este es un producto de Clase A. En un entorno doméstico, puede causar interferencias de radio, en cuyo case, puede requerirse al usuario para que adopte las medidas adecuadas.

Attention!

INSTRUCCIONES DE SEGURIDAD

Por favor siga las siguientes instrucciones de seguridad para garantizar su propia seguridad personal y proteger el equipo de posibles daños. Cualquier acto realizado que sea incompatible con el uso normal del producto, incluyendo pruebas no apropiadas, etc., y aquellos que no estén expresamente autorizados por D-Link pueden dar lugar a la pérdida de la garantía del producto.

A menos que estén expresamente aprobados por escrito por un representante autorizado de D-Link, usted no puede no puede:

• Desmontar o alterar el diseño del dispositivo o intentar obtener el código fuente (ideas subyacentes, algoritmos, o estructura del mismo) del dispositivo o de cualquier otra información proporcionada por D-Link, salvo en el caso en que esta restricción esté expresamente prohibida por la ley local.
• Modificar o alterar el dispositivo.
• Retirar la identificación del producto u otras notificaciones, incluyendo las notificaciones de copyright y marcado de patente, si fuera el caso.

Para reducir el riesgo de lesiones personales, descargas eléctricas, incendios y daños al aparato y otro equipamiento, tome las siguientes precauciones:

Fuentes de alimentación

• Lea y siga atentamente las instrucciones de uso.
• No introduzca ningún objeto en las aberturas de su dispositivo. Si lo hace, puede provocar un incendio o recibir una descarga eléctrica debido a un cortocircuito de los componentes internos.
• El suministro eléctrico debe cumplir con las especificaciones de alimentación indicadas para este producto.
• No sobrecargue los enchufes de pared y / o cables de extensión ya que esto aumentará el riesgo de producir un incendio o recibir una descarga eléctrica.
• No apoye nada sobre el cable de alimentación o encima el dispositivo (a menos que el dispositivo esté diseñado y expresamente aprobado para ello).
• Coloque los cables del equipo y de la fuente de alimentación con cuidado, de forma que no se puedan pisar o tropezar fácilmente con ellos. Asegúrese de que no apoya nada sobre los cables.
• Utilice el dispositivo sólo con una fuente de alimentación externa que cumpla con las especificaciones eléctricas de la etiqueta.
• Para ayudar a evitar daños en el dispositivo, asegúrese de que el selector de voltaje (si existe) de la fuente de alimentación está ajustado para la tensión disponible en su localidad.
• Asegúrese también de que los dispositivos conectados estén clasificados eléctricamente para funcionar con la tensión disponible en su ubicación.
• Utilice únicamente cables de alimentación aprobados. Si el equipo no viniera con cable de alimentación o con cualquier otra opción de alimentación para corriente alterna, compre un cable de alimentación que esté aprobado para uso en su país y sea adecuado para su uso con el dispositivo. El cable de alimentación debe estar aprobado para el dispositivo y para el voltaje/corriente marcado en la etiqueta de especificaciones eléctricas que incluye el dispositivo, debiendo ser el valor de voltaje/corriente del cable superior al de las especificaciones.
• Para ayudar a prevenir una descarga eléctrica, conecte el dispositivo en enchufes que dispongan de su correspondiente toma de tierra. Los cables están equipados con enchufes de tres clavijas para garantizar una conexión a tierra adecuada. No utilice adaptadores ni retire la clavija de conexión a tierra de un cable. Si tiene que utilizar un cable de extensión, utilice un cable de 3 hilos con enchufes adecuadamente conectados a tierra.
• Asegúrese de que el amperaje total de todos los productos conectados al cable de extensión o regleta de alimentación no sea superior al 80 por ciento del amperaje límite del cable de extensión o de la regleta.
• Para ayudar a proteger el dispositivo de cambios repentinos, transitorios o disminuciones de la señal eléctrica, utilice un supresor de sobretensiones, un acondicionador de línea, o una fuente de alimentación ininterrumpida (SAI).
• No modifique los cables de alimentación o los enchufes. Consulte a un electricista autorizado o con la compañía eléctrica para realizar las modificaciones necesarias. Siga siempre la normativa de cableado local/nacional.

• Al conectar o desconectar la alimentación de las fuentes de alimentación conectables en caliente, si fuera el caso de su dispositivo, siga las siguientes pautas:

• Instale la fuente de alimentación antes de proporcionar alimentación a la misma.

• Desconecte la alimentación antes de retirar el cable de alimentación.
• Si el sistema tiene múltiples fuentes de alimentación, desconecte la alimentación del mismo, y desenchufe todos los cables de alimentación de las fuentes de alimentación.
• En el caso de que la fuente de alimentación sea el dispositivo de desconexión del equipo. La base de toma de corriente debe estar cerca del equipo y ser fácilmente accesible.

Manipulación/ Desmontaje

• No manipule el producto, salvo que esté expresamente establecido en la documentación del equipo.
• Si abre o retira las cubiertas que están marcadas con el símbolo triangular con un rayo puede exponerse a una descarga eléctrica. Sólo un técnico cualificado debe reparar los componentes dentro de estos compartimientos.
• Para reducir el riesgo de descarga eléctrica, no desmonte el dispositivo. Ninguno de sus partes internas es sustituible por el usuario, por lo tanto, no hay ninguna razón para acceder al interior.
• No derrame comida ni líquidos sobre los componentes del sistema, y nunca utilice el dispositivo en un ambiente húmedo. Si el dispositivo se moja, consulte la sección correspondiente a solución de problemas o contacte con su proveedor.
• Utilice el dispositivo sólo con equipamiento aprobado.
• Mueva los productos con cuidado; asegúrese de que todos los estabilizadores están firmemente sujetos al equipo. Evite las detenciones repentinas y las superficies irregulares.

Medio Ambiente

• No utilice este aparato cerca del agua (por ejemplo, cerca de una bañera, fregadero, lavadero, peceras, en un sótano húmedo o cerca de una piscina).
• No utilice este dispositivo en lugares con alta humedad.
• Este dispositivo no debe ser sometido al agua o la condensación.
• Mantenga el dispositivo alejado de radiadores y fuentes de calor. Asimismo, no bloquee las rejillas de ventilación.

Limpieza

• Desconecte siempre la alimentación antes de limpiar este dispositivo.
• No utilice limpiadores en aerosol o líquidos de ningún tipo. Use sólo aire comprimido recomendado para dispositivos electrónicos.
• Utilice un paño seco para limpiarlo.

PROTECCIÓN CONTRA DESCARGAS ELECTROSTÁTICAS

La electricidad estática puede dañar componentes delicados de su sistema. Para evitar daños por electricidad estática, descargar la electricidad estática de su cuerpo antes de tocar cualquiera de los componentes electrónicos, tales como el microprocesador. Puede hacerlo con un toque periódicamente de una superficie metálica sin pintura del propio chasis del equipo.

También puede realizar los siguientes pasos para ayudar a prevenir posibles daños por descargas electrostáticas:

1. Al desembalar un componente sensible a la electricidad estática de su caja de envío, no retire el material de embalaje antiestático hasta que esté listo para instalar el componente en su sistema. Justo antes de abrir el embalaje antiestático, asegúrese de descargar la electricidad estática de su cuerpo.
2. Cuando transporte un componente sensible a la electricidad estática, colóquelo en un contenedor o embalaje antiestático.
3. Maneje todos los componentes sensibles a la electricidad estática en un área de prueba libre de cargas electrostáticas. Si es posible, utilice alfombrillas antiestáticas en el suelo, el banco de trabajo, y una correa antiestática con conexión a tierra.

Este símbolo en el producto o el embalaje significa que, de acuerdo con la legislación y la normativa local, este producto no se debe desechar en la basura doméstica sino que se debe reciclar. Llévelo a un punto de recogida designado por las autoridades locales una vez que ha llegado al fin de su vida útil; algunos de ellos aceptan recogerlos de forma gratuita. Al reciclar el producto y su embalaje de esta forma, contribuye a preservar el medio ambiente y a proteger la salud de los seres humanos.

D-Link y el medio ambiente

En D-Línk, comprendemos y estamos comprometidos con la reducción del impacto que puedan tener nuestras actividades y nuestros productos en el medio ambiente. Para reducir este impacto, D-Link diseña y fabrica sus productos para que sean lo más ecológicos posible, utilizando materiales reciclables y de baja toxicidad tanto en los productos como en el embalaje.

D-Link recomienda apagar o desenchufar los productos D-Link cuando no se estén utilizando. Al hacerlo, contribuirá a ahorrar energía y a reducir las emisiones de CO2.

Para obtener más información acerca de nuestros productos y embalajes ecológicos, visite el sitio www.dlinkgreen.com
