РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DPS-200A D-LINK
Краткое руководство пользователя
快速安裝指南
About This Guide
О данном руководстве
D-Link DPS-200A, 500A и 500DC – это резервные источники питания (RPS), предоставляющие доступное решение по обеспечению источника бесперебойного питания. Данное руководство предоставляет пошаговые инструкции по установке DPS-200A, 500A и 500DC вместе с коммутатором, подключение к которому осуществляется с помощью 14-контактного кабеля питания постоянного тока. Пожалуйста, помните, что приобретенная Вами модель может немного отличаться от тех, что показаны на иллюстрациях.
Для получения более подробной информации о Вашем коммутаторе, его компонентах, настройке сетевых соединений и технических характеристиках, пожалуйста, обратитесь к руководству пользователя, входящему в комплект поставки коммутатора.
Введение
Резервный источник питания является экономичным и простым решением проблемы обеспечения бесперебойного питания в случае сбоя внутреннего источника питания, который может повлечь за собой выключение самого коммутатора или целой сети.
При использовании резервного источника питания встроенная схема обнаружения непрерывно отслеживает состояние внутреннего источника питания коммутатора. В случае прекращения подачи питания немедленно запускается резервный источник питания, таким образом, коммутатор и подключенные к нему устройства могут продолжать работу.
Это приведет к созданию более надежной сетевой инфраструктуры и защитит сеть от выхода из строя единственного источника питания сетевого устройства.
Описание
Резервные источники питания DPS-200A, DPS-500A и DPS-500DC разработаны для удовлетворения требованиям потребляемой мощности коммутаторов. DPS-200A, DPS-500A и DPS-500DC подключаются к ведущему коммутатору с помощью 14-контактного кабеля питания постоянного тока. Стандартный 3-контактный кабель питания переменного тока используется для подключения резервного источника питания к основному источнику электроэнергии.
14-контактный кабель питания постоянного тока
Резервный источник питания DPS-200A, 500A и 500DC может быть установлен в стандартную стойку посредством шасси для RPS DPS-800. DPS-800 – это шасси стандартного размера (высотой 1.25U), разработанное для установки двух резервных источников питания. Это могут быть DPS-200A, DPS-500A, DPS-500DC или их комбинация.
Установка RPS в шасси DPS-800

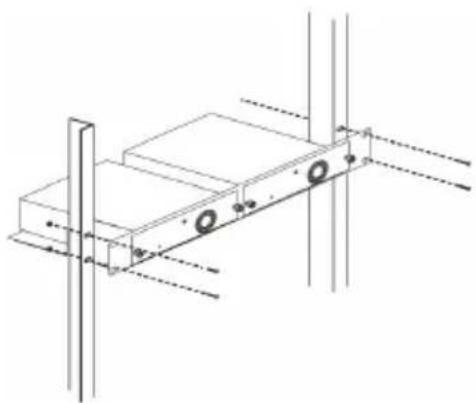

Установка DPS-800 в стандартную стойку для оборудования
Подключение к коммутатору
Предупреждение: Резервный источник питания следует отключить от источника электроэнергии перед подключением к коммутатору. Подключение питаемого RPS к коммутатору может повлечь за собой повреждение внутреннего источника питания коммутатора.
Подключите кабель питания постоянного тока к разъему на коммутаторе и к резервному источнику питания.

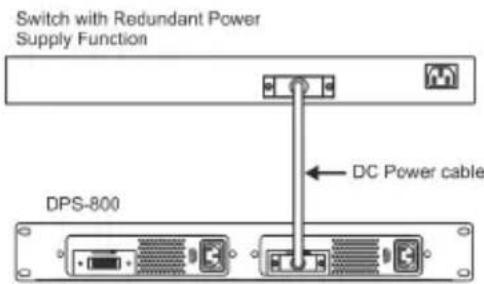

Back Panel Подключение RPS в шасси DPS-800 к коммутатору
Подключение к источнику питания
Подключение к источнику питания переменного тока (DPS-200A/500A)
Используя стандартный кабель питания переменного тока, подключите резервный источник питания к основному источнику питания переменного тока. Зеленый индикатор на передней панели DPS-200A/DPS-500A загорится, что будет означать успешное подключение.
Подключение к источнику питания постоянного тока (DPS-500DC)
- Надежно подключите источник питания постоянного тока к отрицательному и положительному контактам на монтажной схеме.
- Отрицательный полюс (-) подключается к контакту -48V.
- Положительный полюс (+) подключается к контакту -48V RTN.
-
При наличии, кабель заземления можно подключить к центральной мачте.
-
Затяните контактные винты, чтобы обеспечить надежное соединение.
При подключении к RPS не требуется изменять настройки коммутатора.
Характеристики устройства
| Название модели | DPS-200A DPS-500A DPS-500DC | ||
| Входное напряжение | От 100 В до 240 В переменного тока | От 100 В до 240 В переменного тока | От -36 В до 72 В |
| Частота входного напряжения | 50-60 Гц 50-60 Гц - | ||
| Входной ток 1 | 5 А 4 А 6 А | ||
| Выходное напряжение | 12 В 12 В 12 В | ||
| Выходной ток | 13 А 13 А | 12.5 А | |
| Рабочая температура | От 0° до 50°C | От 0° до 50°C | От 0° до 50°C |

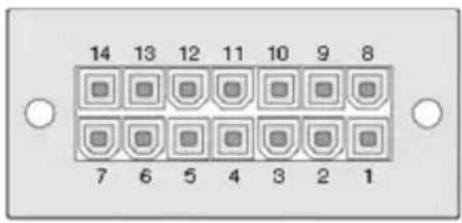

Назначение контактов
| 1 GND | |
| 2 N/C | |
| 3 +12 V | |
| 4 +12 V | |
| 5 +12 V | |
| 6 +12 V | |
| 7 GND | |
| 8 N/C | |
| 9 N/C | |
| 10 RPS | Present |
| 11 N/C | |
| 12 N/C | |
| 13 PWR-Good | |
| 14 GND | |
Дополнительная информация
Дополнительную справку можно получить в наших офисах, перечисленных на обратной стороне руководства пользователя, или в режиме онлайн. Чтобы узнать больше о продуктах D-Link или получить дополнительную маркетинговую информацию, пожалуйста, посетите Web-сайт http://www.dlink.ru.
Информация о гарантии
Информация о пожизненной ограниченной гарантии D-Link доступна на http://warranty.dlink.com/
Технические характеристики
| Название модели DPS-200A DPS-500A DPS-500DC | |||
| Размеры | 172 x 257 x 43 ммРазмеры панели: 196 x 52 мм | 172 x 257 x 43 ммРазмеры панели: 196 x 52 мм | 172 x 257 x 43 ммРазмеры панели: 196 x 52 мм |
| Диапазон входных напряжений | От 90 В до 264 В переменного тока | От 90 В до 264 В переменного тока | От -36 В до -72 В постоянного тока |
| Частота входного напряжения | От 47 Гц до 63 Гц От | 47 Гц до 63 Гц - | |
| Макс. входной ток | 2 А для 100 В переменного тока1 А для 240 В переменного тока | 2 А для 100 В переменного тока1 А для 240 В переменного тока | 6 А для -36 В постоянного тока3 А для -72 В постоянного тока |
| Макс. пусковой ток | 30 А для 115 В переменного тока60 А для 230 В переменного тока | 30 А для 115 В переменного тока60 А для 230 В переменного тока | 20 А для -48 В постоянного тока30 А для -72 В постоянного тока |
| КПД 75% 75% | 80% | ||
| Рабочая температура | От 0°C до 50°C | От 0°C до 50°C | От 0°C до 50°C |
| Температура хранения | От -45°C до 85°C | От -45°C до 85°C | От -40°C до 85°C |
| Рабочая влажность | От 10% до 90% относительной влажности | От 10% до 90% относительной влажности | От 5% до 95% относительной влажности |
| Влажность хранения | От 10% до 95% относительной влажности | От 10% до 95% относительной влажности | От 5% до 95% относительной влажности |
| MTBF 400 000 | часов 400 000 часов | 300 000 часов | |
