Caractéristiques techniques	Jet de peinture MSW ASG-04
Type d'appareil	Jet de peinture
Capacité du réservoir	Non spécifiée
Pression de fonctionnement	Non spécifiée
Débit de peinture	Non spécifié
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation	Idéal pour les travaux de peinture sur diverses surfaces
Maintenance	Nettoyage régulier recommandé après chaque utilisation
Sécurité	Utiliser des équipements de protection individuelle (EPI) appropriés
Informations générales	Vérifier la compatibilité des peintures avant utilisation

FOIRE AUX QUESTIONS - ASG-04 MSW

Comment préparer le jet de peinture MSW ASG-04 avant utilisation ?

Avant d'utiliser le jet de peinture MSW ASG-04, assurez-vous de bien nettoyer l'appareil pour éviter toute contamination. Vérifiez que tous les composants sont correctement assemblés et remplissez le réservoir avec la peinture appropriée.

Quelle est la pression de fonctionnement recommandée pour le MSW ASG-04 ?

La pression de fonctionnement recommandée pour le jet de peinture MSW ASG-04 est généralement entre 2 et 4 bars. Veuillez consulter le manuel d'utilisation pour des recommandations spécifiques.

Que faire si le jet de peinture ne pulvérise pas correctement ?

Si le jet de peinture ne pulvérise pas correctement, vérifiez d'abord si le réservoir est plein et que la peinture n'est pas trop épaisse. Nettoyez également l'embout de pulvérisation pour éliminer tout blocage.

Comment nettoyer le MSW ASG-04 après utilisation ?

Pour nettoyer le MSW ASG-04, videz le réservoir et rincez-le à l'eau claire. Utilisez une brosse douce pour nettoyer les parties internes et l'embout. Assurez-vous que tout est sec avant de ranger l'appareil.

Quel type de peinture peut être utilisé avec le MSW ASG-04 ?

Le MSW ASG-04 est compatible avec la plupart des peintures à base d'eau et des peintures à base de solvant. Assurez-vous de consulter le manuel pour des recommandations spécifiques sur les types de peinture.

Y a-t-il une garantie pour le produit MSW ASG-04 ?

Oui, le produit MSW ASG-04 est généralement couvert par une garantie de 2 ans. Veuillez vérifier votre reçu ou le site web du fabricant pour plus de détails sur la garantie.

MODE D'EMPLOI ASG-04 MSW

Adresse du fabricant

3-4 3,5-5 2-3 3-3,45 Průměr trysky [mm] 0,8 1,4 1,8 1,4 / 1,7 / 2,1 1,4 Objem nádoby [ml]

(10061701) Type de pistolet HVLP Dimensions [Largeur x Profondeur x Hauteur ; mm] 28 x 100 x

Poids [kg] 0,29 0,57 0,65 0,61 0,86 Pression de service [Bar] 2 3-4 3,5-5 2-3 3-3,45 Diamètre de buses [mm] 0,8 1,4 1,8 1,4 / 1,7 / 2,1 1,4 Capacité de récipient [ml]

Consommation d’air [L/min] 85-142 170-311 198-340 170-283 170-283 Largeur de motif de pulvérisation [mm]

Niveau de pression acoustique L

Niveau de pression acoustique L

1. Description générale

Ce mode d'emploi a pour but de vous aider à utiliser l'appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué dans un respect stricte des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.AVANT TOUTE UTILISATION, CE MODE D'EMPLOI DOIT ÊTRE LU ET COMPRIS. Pour assurer un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement, conformément aux instructions de ce mode d'emploi. Les caractéristiques techniques et les spécifications contenues dans ce mode d'emploi sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l’appareil a été conçu et construit de manière à réduire au niveau le plus bas le risque résultant des émissions sonores. Signification des symboles Le produit répond aux exigences des normes de sécurité correspondantes. Avant toute utilisation, lisez attentivement le mode d'emploi.

Le produit est recyclable.

ATTENTION ! ou AVERTISSEMENT ! ou RAPPEL ! décrivant la situation (icône d'avertissement générale).

Protection obligatoire de l'ouïe. Exposition au bruit peut entraîner une perte d’audition.

Port des lunettes de protection obligatoire.

Utilisez un masque anti-poussière (protection respiratoire).

Portez des gants de protection.

ATTENTION ! Avertissement contre le bruit fort !Risque d’intoxication par des substances toxiques !

C’est la version allemande de ce mode d’emploi qui est sa version originale. Les autres versions linguistiques sont des traductions de l’allemand.

2. Sécurité d’utilisation

ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et du mode d’emploi peut causer des blessures graves ou la mort. Le terme « appareil » ou « produit » utilisé dans les avertissements et dans le mode d’emploi désigne LE PISTOLET À PEINTURE. 1.1. Sécurité sur le lieu de travail a) Veillez à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d'entraîner des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l'utilisation de l'appareil. b) En cas de dommages ou d'anomalies dans le fonctionnement de l'appareil, il faut l'arrêter immédiatement et en informer une personne autorisée. c) Le produit ne peut être réparé que par le service après-vente du fabricant. N'effectuez pas les réparations vous-même ! d) En cas d'incendie ou de départ de feu, n'utilisez que les extincteurs à poudre ou à neige (CO2) pour éteindre l'appareil sous tension. e) Aucun enfant ou personne non autorisée ne peut rester sur le lieu de travail. (L'inattention peut entraîner une perte de contrôle de l'équipement.) f) Utilisez l'appareil dans une zone bien ventilée. ATTENTION ! Les illustrations de ce mode d'emploi ne sont données qu'à titre indicatif et peuvent différer dans certains détails de l'aspect réel du produit.g) Protégez un tiers de la poussière et des éclats pouvant être générés lors du fonctionnement de l’appareil. h) Connecter et déconnecter la conduite de pression quand la soupape d’air est fermée.

i) Il est interdit de diriger la conduite de pression vers soi-même ou vers les autre

personnes ou les animaux. L’air sous pression peut causer des blessures graves. j) Il est interdit de couper l’alimentation de l’air comprimé en écrasant ou en pliant les conduites de pression. k) En mettant l’appareil en fonctionnement, augmentez progressivement l’alimentation en air pour vous assurer qu’il fonctionne correctement. En cas où l’appareil ne fonctionne pas correctement, déconnectez l’air comprimé et contactez le service du fabricant. l) Vérifiez régulièrement l'état des autocollants portant les informations sur la sécurité. Remplacez les autocollants s'ils sont illisibles. m) Conservez ce mode d'emploi pour tout usage ultérieur. Si l'appareil doit être transmis à un tiers, ce mode d'emploi sera livré avec l'appareil. n) Gardez les pièces d'emballage et les petites pièces d'assemblage hors de portée des enfants. o) Gardez l'appareil hors de portée des enfants et des animaux. p) En utilisant cet appareil avec d'autres appareils, les instructions d'utilisation de ces derniers doivent également être respectées.

N’oubliez pas de protéger les enfants et les autres personnes extérieures lors de l’utilisation de l’appareil.

1.2. Sécurité personnelle a) N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments qui limitent considérablement votre capacité à l'utiliser. b) Seules les personnes physiquement aptes, capables de l’utiliser, correctement formées, qui ont pris connaissance de ce mode d’emploi et qui ont été formée en matière de la santé et de sécurité au travail peuvent utiliser cette machine. c) La machine n’est pas conçue pour être utilisée par des personnes (dont les enfants) dont les facultés psychiques, sensorielles et mentales sont limitées ou sans expérience et/ou connaissances adéquates, à moins qu’elles se trouvent sous la supervision et la protection d’une personne responsable ou qu’une telle personne leur ait transmis des consignes appropriées relatives à une bonne utilisation de l’appareil. d) Soyez vigilant et raisonnable lorsque vous utilisez le l'appareil. Tout moment d'inattention lors de son utilisation peut entraîner des dommages corporels graves.e) Utilisez l’équipement de la protection individuelle obligatoire lors de l’utilisation de l’appareil, spécifié au point 1 description des symboles. L’utilisation de l’équipement de protection individuelle convenable et attesté réduit le risque de blessures. f) Ne surestimez pas vos capacités. Maintenez l'équilibre du corps à tout moment du travail. Cela permet de mieux contrôler l'appareil dans des situations inattendues. g) Avant de mettre l’appareil en service, enlevez tous les outils de réglage ou les clés. Les outils ou les clés laissés dans l’élément rotatif de l’appareil peut causer des blessures. h) L’air sous pression peut causer des blessures graves.

i) Il est recommandé d’utiliser la protection des yeux, des oreilles et des voies

respiratoires. j) Cet appareil n'est pas un jouet. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. 1.3. Utilisation de l'appareil en sécurité a) Avant de régler, remplacer l’équipement et après avoir utilisé l’appareil, déconnectez la conduite de pression. Cette mesure préventive réduit le risque de l’accident. b) Lorsque vous n'utilisez pas l'appareil, tenez-le hors de portée des enfants et de toute personne ne connaissant pas l'appareil ou ce mode d'emploi. Tout appareil est dangereux s'il est manipulé par un utilisateur inexpérimenté. c) Maintenez l'appareil en bon état de marche. Avant chaque utilisation, assurez- vous de l'absence d'endommagements généraux et de ceux de pièces mobiles (fissures de pièces ou de composants ou toute autre condition susceptible de peser sur la sécurité de fonctionnement de l'appareil). En cas d'endommagement, faites réparer l'appareil avant de l'utiliser. d) Gardez l'appareil hors de portée des enfants. e) La réparation et l'entretien des appareils doivent être effectués par un personnel qualifié, n'utilisant que des pièces de rechange d'origine. Cela garantira la sécurité d'utilisation. f) Pour assurer l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine ni ne desserrez les vis. g) En cas de transport ou de déplacement du produit du lieu de stockage vers le lieu d’utilisation, veuillez suivre les règles de sécurité et de santé au travail lors des travaux manuels de transport en vigueur dans le pays où les produits sont utilisés. h) Évitez les situations où l’appareil s'arrête en raison d’une surcharge importante lors de son fonctionnement. Cela peut entrainer une surchauffe des éléments d’entrainement et endommager l’appareil.i) Ne laissez pas l'appareil allumé sans surveillance. j) Nettoyez régulièrement l'appareil afin d'éviter une accumulation permanente de saletés. k) La valeur d’émission de vibrations est mesurée selon les méthodes de mesures standard. La valeur d’émission de vibration peut changer en cas d’utilisation du produit dans les autres conditions environnementales. l) Utilisez de l’air pour alimenter l’appareil, il est interdit d’utiliser d’autres gaz. m) Utilisez des conduites renforcées pour le raccord de l’air comprimé dans les endroits présentant un risque élevé des dommages mécaniques. n) Avant chaque utilisation, assurez-vous que le raccord est correctement installé dans l'appareil et que le tuyau est correctement fixé et non endommagé. o) L’air fourni à l’appareil doit être sec, propre et libre de toute pollution. Les pollutions peuvent boucher les conduites et endommager l’appareil et ses éléments. p) Il est interdit de transporter ou accrocher l’appareil par la conduite de l’air comprimé. q) En cas d’une fuite de l'appareil ou des conduites, déconnectez immédiatement celles alimentées par l’air comprimé et supprimer les défauts. r) Ne pas dépasser le temps d’alimentation car cela peut endommager l’appareil. s) La sortie et l’entrée de l’ait doivent être obstrués. t) Cet appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans la surveillance d'un adulte. u) Il est interdit d'intervenir sur la structure de l'appareil afin de la modifier ou modifier les caractéristiques de l'appareil.

v) Gardez les appareils éloignés des sources de chaleur.

w) Ne pas surcharger l’appareil.

x) Ne dépassez jamais la charge maximale admissible de la pressions de

fonctionnement de service a une autre téléphone. y) Il est interdit de diriger le pistolet vers soi, d’autres personnes ou les animaux.

ATTENTION ! Bien que l’appareil ait été conçu pour fonctionner en sécurité et muni de protections adéquates et d’éléments supplémentaires protégeant l’utilisateur, il existe toujours un petit risque d’accident ou de blessure lors de la manipulation de l’appareil. Soyez donc prudent et raisonnable lors de son utilisation.

3. Règles d'utilisation

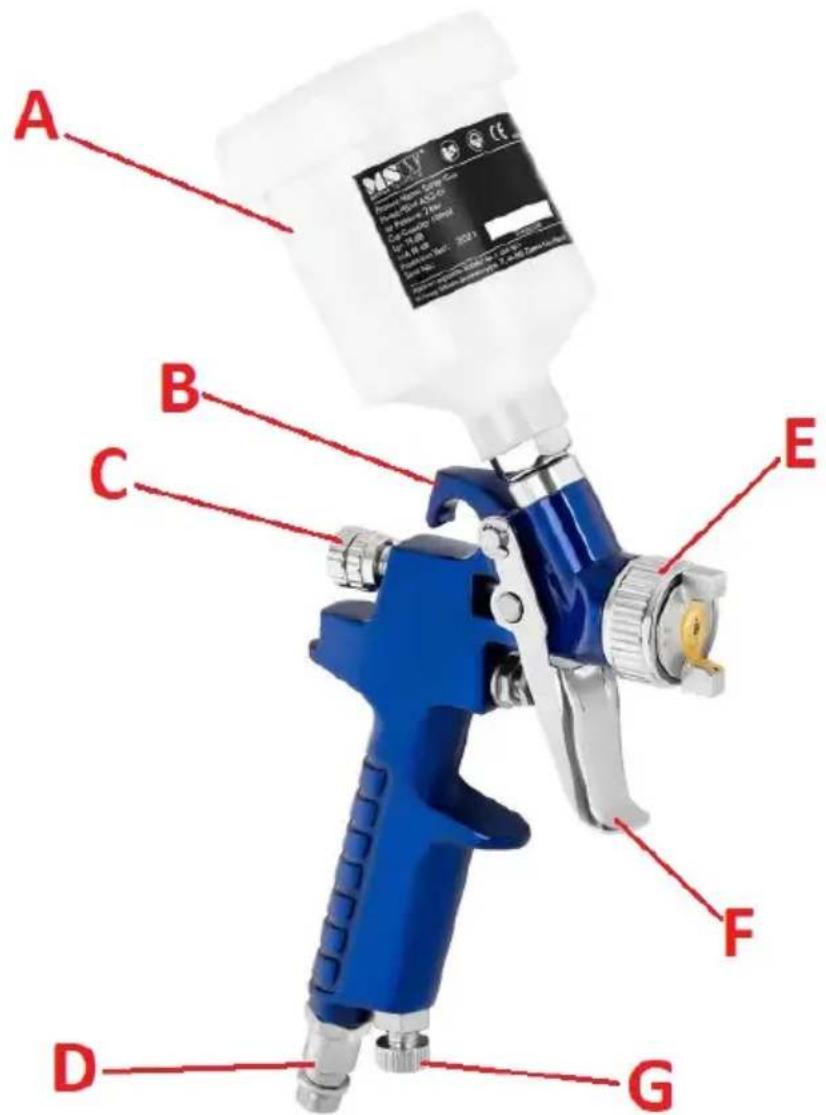

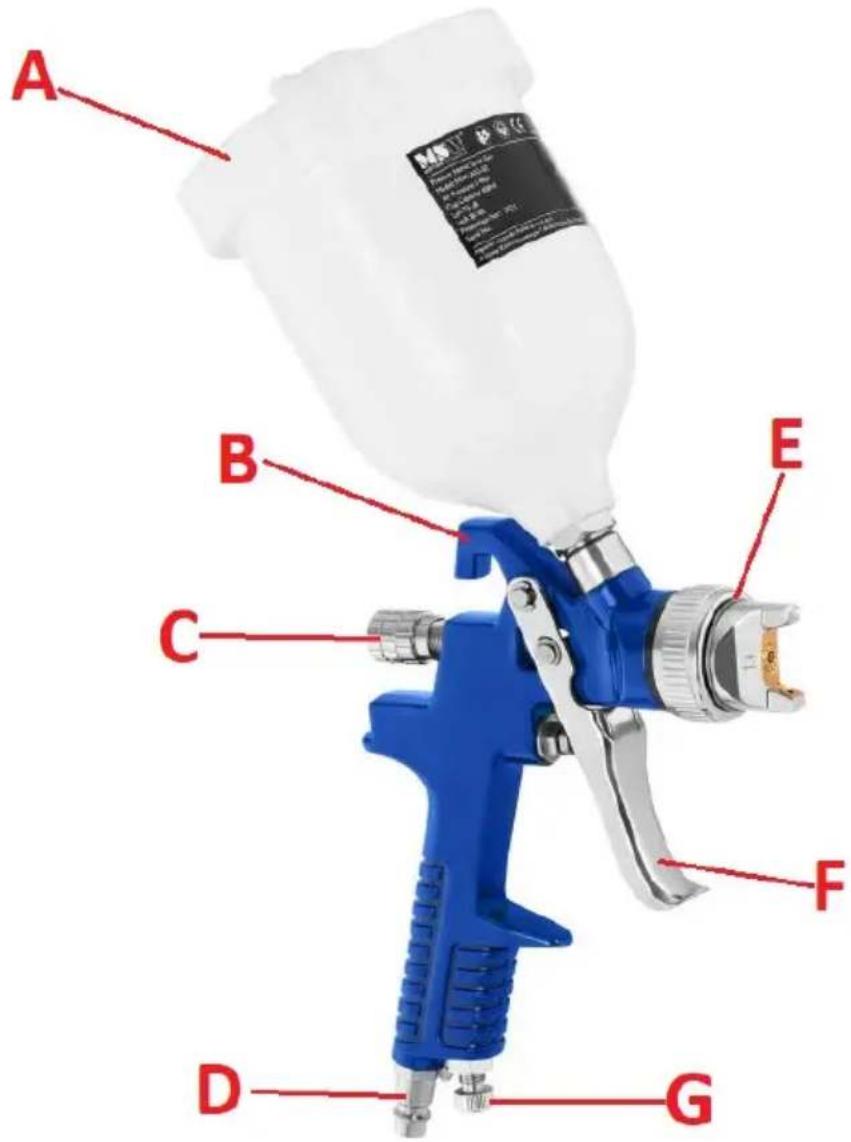

Ce produit est prévu pour appliquer le matériau de vernissage sur différentes surfaces.L’utilisateur est responsable de tout dommage résultant d’une utilisation non conforme du produit. 3.1. Description de l'appareil MSW-ASG-01 A. Récipient pour matériau B. Poignée de suspension C. Poignée de réglage de quantité de matériau D. Raccord pneumatique mâle 1/4 E. Bouton rotatif pour réglage du sens de jet de vernis F. Gâchette G. Poignée de réglage de quantité d’air MSW-ASG-02A. Récipient pour matériau B. Poignée de suspension C. Poignée de réglage de quantité de matériau D. Raccord pneumatique mâle 1/4 E. Bouton rotatif pour réglage du sens de jet de vernis F. Gâchette G. Poignée de réglage de quantité d’air

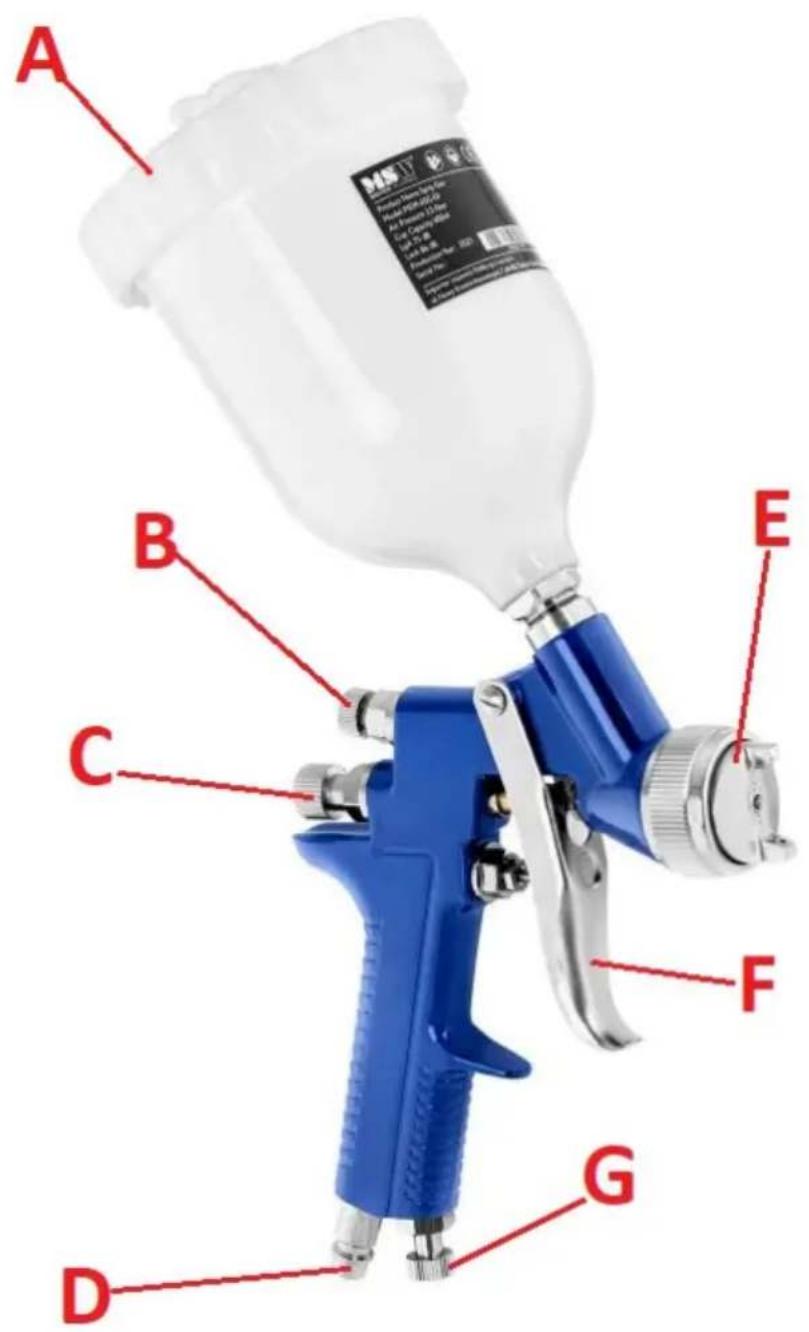

MSW-ASG-03A. Récipient pour matériau B. Poignée de réglage de jet C. Poignée de réglage de quantité de matériau D. Raccord pneumatique mâle 1/4 E. Bouton rotatif pour réglage du sens de jet F. Gâchette G. Poignée de réglage de quantité d’air

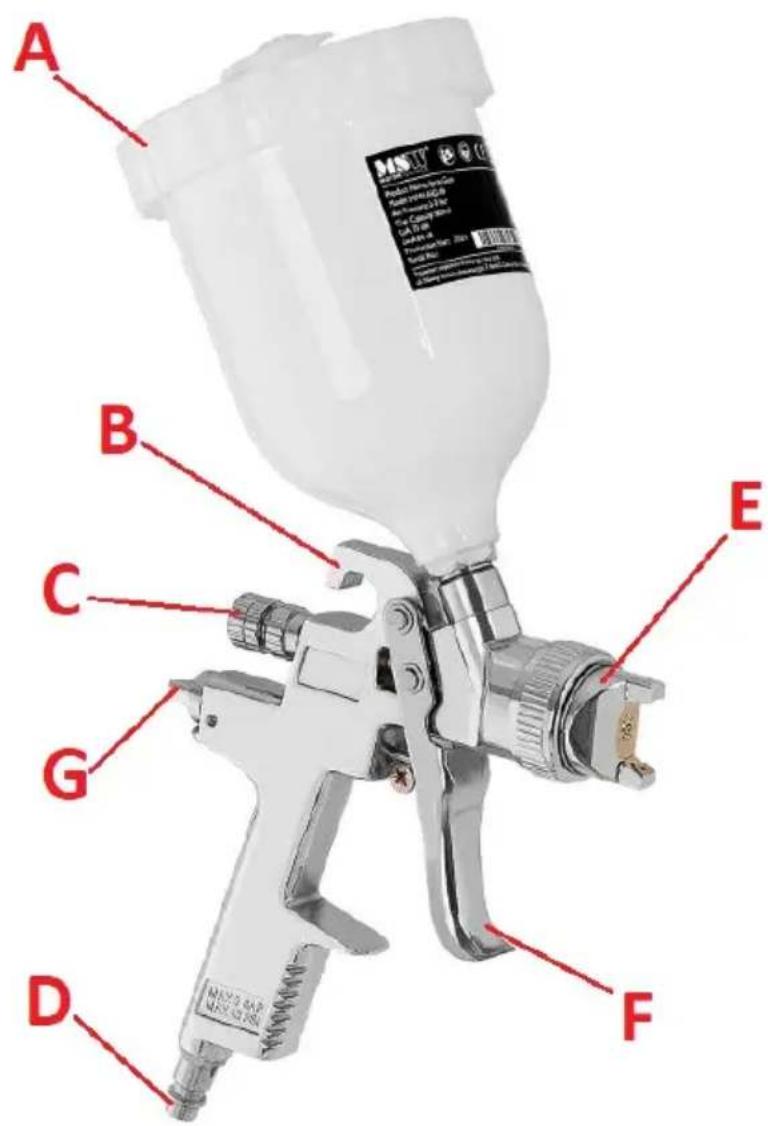

MSW-ASG-04A. Récipient pour matériau B. Poignée de suspension C. Poignée de réglage de quantité de matériau D. Raccord pneumatique mâle 1/4 E. Poignée de réglage de jet F. Gâchette G. Poignée de réglage de quantité d’air

MSW-ASG-05A. Récipient pour matériau B. Poignée de suspension C. Poignée de réglage de quantité de matériau D. Raccord pneumatique mâle 1/4 E. Poignée de réglage de jet F. Gâchette G. Poignée de réglage de quantité d’air

3.2. Préparation au fonctionnement

EMPLACEMENT DE L'APPAREIL

La température ambiante ne doit pas être supérieure à la plage 5- 40°C et le taux d’humidité relative ne doit pas dépasser 85 %. Utilisez l’appareil uniquement dans des endroits bien aérés. N’obstruez pas l’entrée d’air. Gardez l'appareil à l'écart de toute surface chaude. Utilisez toujours l'appareil hors de portée des enfants et des personnes aux capacités mentales, sensorielles ou intellectuelles réduites. Le lieude fonctionnement de l’appareil doit assurer l’accès immédiat à la soupape d'arrêt d’admission d’air comprimé. Il est important que la pression de l’air d’alimentation ne dépasse pas la plage recommandée.

ASSEMBLAGE DE L'APPAREIL

Après avoir rempli le réservoir du pistolet avec du matériau de vernissage, le raccord pneumatique femelle ¼ (appelé raccord rapide) au raccord mâle de l’appareil. IMPORTANT : l’appareil ne peut être alimenté qu’avec de l’air comprimé, les autres gaz sont exclus. L’air fourni doit être déshumidifié et pur – le système de l’air comprimé doit être doté du filtre avec un déshumidificateur.

3.3. Nettoyage et entretien a) Nettoyez le produit après chaque usage en cas où ils ne serait plus utilisé. Désassemblez le pistolet de vernissage et ses éléments et rincez soigneusement p.ex. dans un dissolvant nitro. Après avoir lavé, séchez les éléments avec l’air comprimé. b) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques. c) Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil. d) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil. e) Utilisez un chiffon doux et un pinceau pour nettoyer le dispositif. f) N'utilisez pas d'objets tranchants et/ou métalliques (par exemple, une brosse métallique ou une spatule en métal) pour le nettoyage car ils risquent d'endommager la surface du matériau dont l'appareil est fabriqué.

ÉLIMINATION DES DISPOSITIFS USAGÉS

À la fin de durée de vie, ne pas éliminer le produit avec les déchets ménagers. Apportez-le au point de collecte et de recyclage du matériel électrique et électronique. Le symbole sur le produit, le mode d’emploi ou l’emballage en informe. Les matériaux utilisés pour la fabrication du matériel peuvent être réutilisés conformément à leur désignation. Grâce à la réutilisation des matériaux ou d’autres formes d’utilisation du matériel usagé, vous contribuez à la protection de l’environnement. Pour de plus amples informations relatives à l’élimination du matériel usagé, veuillez-vous adresser à l’administration locale.Dati tecnici Descrizione del parametro Valore del parametro Nome del prodotto
