BEDIENUNGSANLEITUNG ASG-04 MSW

Beschreibung des Parameters	Wert des Parameters
Produktname	LACKIERPISTOLE
Modell	MSW-ASG-01(10061696)	MSW-ASG-02(10061697)	MSW-ASG-03(10061698)	MSW-ASG-04(10061700)	MSW-ASG-05(10061701)
Typ der Pistole	HVLP
Abmessungen [Breite x Tiefe x Höhe; mm]	28 x 100 x 180	300 x 100 x 200	40 x 150 x 200	150 x 140 x 200	300 x 200 x 100
Gewicht[1][kg]	0,29	0,57	0,65	0,61	0,86
Betriebsdruck [Bar]	2	3-4	3,5-5	2-3	3-3,45
Düsendurchmesser [mm]	0,8 1,4	1,8		1,4 / 1,7 / 2,1	1,4
Behältervolumen [ml]	100	600	600	600	1000
Luftbedarf [L/min]	85-142	170-311	198-340	170-283	170-283
Sprühbildbreite [mm]	100	260	240	240	230
Schalldruckpegel LpA	75	75	75	73	73
Schallleistungspegel LwA	86	86	86	84	84

1. Allgemeine Beschreibung

Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätsstandards entwickelt und hergestellt.

VOR DEM GEBRAUCH DIE GEBRAUCHSANWEISUNG SORGFÄLTIG LESEN UND VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet wird. Die in dieser Gebrauchsanweisung enthaltenen technischen Daten und Spezifikationen sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen zum

Zwecke der Qualitätsverbesserung vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

CE	Das Produkt erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
	Lesen Sie vor der Verwendung unbedingt die Gebrauchsanweisung.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der jeweils eingetretenen Situation (allgemeines Warnzeichen).
	Gehörschutz tragen. Lärmbelastung kann zu Gehörverlust führen.
	Schutzbrille tragen.
	Staubmaske (Atemschutz) tragen.
	Verwenden Sie Schutzhandschuhe.
	ACHTUNG! Warnung vor Lärm!
	Warnung vor Vergiftungsgefahr durch giftige Stoffe!

ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Das Original der Gebrauchsanweisung ist die deutsche Fassung. Die anderen Sprachversionen sind Übersetzungen aus dem Deutschen,

2. Betriebssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und Anleitungen bezieht sich auf die LACKIERPISTOLE.

1.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie vorausschauend, passen Sie darauf auf, was Sie machen und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät verwenden.
b) Bei Beschädigung oder Fehlfunktion des Geräts muss es sofort ausgeschaltet werden. Das Ereignis muss einer autorisierten Person gemeldet werden.
c) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie keine Reparaturen selbst durch!
d) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet werden, um das Gerät unter Spannung zu löschen.
e) Am Arbeitsplatz dürfen sich keine Kinder oder Unbefugte aufhalten. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
f) Verwenden Sie das Gerät in einem gut belüfteten Bereich.
g) Während der Arbeit mit dem Geräts entstehen Staub und Splitter. Schützen Sie anwesende Personen vor deren schädlichen Auswirkungen.
h) Das Anschließen und Trennen der Druckluftschlauch sollte bei geschlossenem Luftventil erfolgen.

i) Richten Sie den Druckluftschlauch nicht auf sich selbst, andere Personen oder Tiere. Druckluft kann schwere Verletzungen verursachen.
j) Unterbrechen Sie die Druckluftzufuhr durch Quetschen oder Knicken der Druckluftschläuche nicht.
k) Wenn Sie anfangen, mit dem Gerät zu arbeiten, erhöhen Sie schrittweise die Luftzufuhr, um sicherzustellen, dass das Gerät richtig funktioniert. Wenn Sie feststellen, dass das Gerät nicht ordnungsgemäß funktioniert, trennen Sie es sofort von der Druckluftversorgung und wenden Sie sich an den Kundendienst des Herstellers.
I) Die Sicherheitsaufkleber sind regelmäßig auf ihren Zustand zu prüfen. Wenn die Aufkleber unleserlich sind, müssen sie ersetzt werden.
m) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Bei Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung mitzugeben.
n) Verpackungselemente und kleine Montageelemente sind für Kinder unzugänglich aufzubewahren.
o) Halten Sie das Gerät von Kindern und Haustieren fern.
p) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Beachten! Schützen Sie Kinder und herumstehende Personen während Sie die Maschine bedienen.

1.2. Eigenschutz

a) Es ist verboten, das Gerät in einem Zustand von Müdigkeit, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, die die Wahrnehmungsfähigkeit bei der Bedienung Geräts erheblich einschränken.
b) Das Gerät darf von Personen bedient werden, die körperlich fit und in der Lage sind, mit dem Gerät umzugehen, und die entsprechend geschult wurden, die diese Gebrauchsanweisung gelesen haben und über Sicherheit und Gesundheitsschutz unterwiesen wurden.
c) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder mangelnder Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
d) Seien Sie vorsichtig und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät bedienen. Ein Moment der Unachtsamkeit beim Betrieb des Gerätes kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben.

Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.

f) Überschätzen Sie Ihre Fähigkeiten nicht. Behalten Sie die Körperbalance und das Gleichgewicht zu jeder Zeit bei. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
g) Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Maschine einschalten. Ein Werkzeug oder Schraubenschlüssel in einem rotierenden Teil der Maschine kann zu Verletzungen führen.
h) Druckluft kann schwere Verletzungen verursachen.
i) Es wird empfohlen, Augen-, Ohren- und Atemwegschutz zu verwenden.
j) Das Gerät ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.3. Sicherer Umgang mit dem Gerät

a) Bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder Arbeit mit dem Gerät beenden, trennen Sie den Druckluftschlauch. Solche Vorsichtsmaßnahme verringert das Unfallrisiko.
b) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
c) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät im Schadensfall vor Gebrauch reparieren.
d) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
e) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch wird eine sichere Nutzung gewährleistet.
f) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben.
g) Beim Transport und der Übertragung des Geräts vom Lager zum Einsatzort sind die Arbeitsschutzvorschriften für die manuelle Handhabung beim Transport zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
h) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Gerätes führen.
i) Lassen Sie das eingeschaltete Gerät nicht unbeaufsichtigt.
j) Reinigen Sie das Gerät regelmäßig, um eine dauerhafte Schmutzablagerung zu vermeiden.

k) Der angegebene Schwingungsemissionswert wird mit Standardmessverfahren gemessen. Der Schwingungsemissionswert kann sich ändern, wenn das Gerät unter anderen Umgebungsbedingungen eingesetzt wird.
I) Das Gerät darf nur mit Luft betrieben werden - die Verwendung anderer Gase ist verboten.
m) Verwenden Sie verstärkte Schläuche für den Druckluftanschluss in Bereichen mit hohem Risiko von mechanischen Beschädigungen.
n) Vergewissern Sie sich vor jedem Gebrauch, dass die Düse richtig am Gerät angebracht und dass der Schlauch richtig befestigt und unbeschädigt ist.
o) Die dem Gerät zugeführte Luft sollte entfeuchtet, sauber und frei von Verunreinigungen sein. Schmutz kann die Schläuche verstopfen und Schäden am Gerät und seinen Komponenten verursachen.
p) Tragen oder hängen Sie das Gerät nicht am Druckluftschlauch.
q) Wenn Sie eine Leckage am Gerät oder an den Schläuchen feststellen, unterbrechen Sie sofort die Druckluftzufuhr und beheben Sie den Fehler.
r) Überschreiten Sie nicht den empfohlenen Versorgungsdruck, da dies zu Schäden am Gerät führen kann.
s) Der Lufteinlass und -auslass darf nicht blockiert werden.
t) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht eines Erwachsenen durchgeführt werden.
u) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern.
v) Halten Sie die Geräte von Feuer- und Wärmequellen fern.
w) Überlasten Sie das Gerät nicht.
x) Der maximal zulässige Betriebsdruck des Gerätes darf nicht überschritten werden!
y) Es ist verboten, die Pistole auf sich selbst, andere Personen oder Tiere zu richten.

ACHTUNG! Obwohl das Gerät so konstruiert wurde, dass es sicher und mit angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der Verwendung von zusätzlichen Sicherheitsmaßnahmen des Benutzers, besteht beim Betrieb des Geräts dennoch ein geringes Unfall- oder Verletzungsrisiko. Während der Verwendung werden Vorsicht und gesunder Menschenverstand empfohlen.

3. Bestimmungsgemäßer Gebrauch

Das Produkt ist für das Auftragen eines Farbmaterials auf verschiedene Oberflächen bestimmt.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

3.1. Beschreibung des Geräts

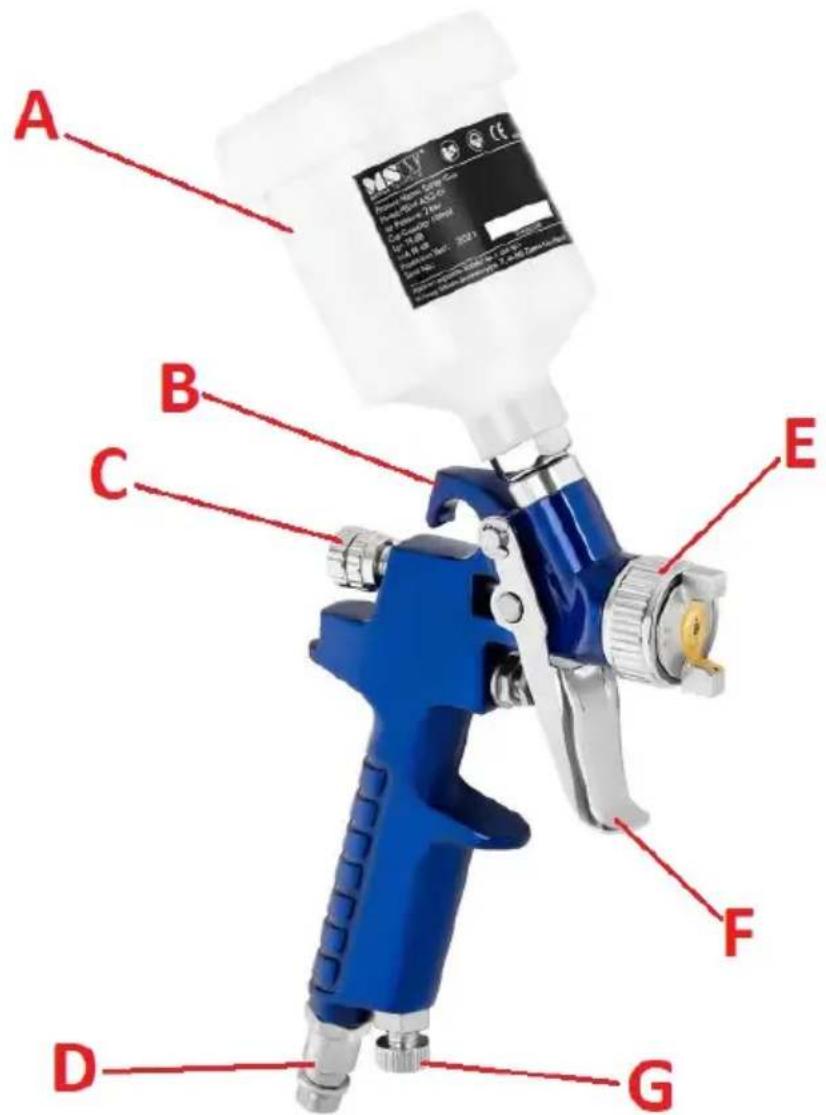

MSW-ASG-01

A B C D E F G MOSOY® SAROY® 100% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 150% 160% 170% 180% 190% 200% 210% 220% 230% 240% 250% 260% 270% 280% 290% 300% 310% 320% 330% 340% 350% 360% 370% 380% 390% 400% 410% 420% 430% 440% 450% 460% 470% 480% 490% 500% 510% 520% 530% 540% 550% 560% 570% 580% 590% 600% 610% 620% 630% 640% 650% 660% 670% 680% 690% 700% 710% 720% 730% 740% 750% 760% 770% 780% 790% 800% 810% 820% 830% 840% 850% 860% 870% 880% 890% 900%

A. Materialbehälter
B. Aufhängeöse
C. Drehknopf für die Steuerung der Materialmenge
D. Pneumatischer Steckverbinder 1/4
E. Einstellknopf für die Sprührichtung
F. Abzug
G. Drehknopf für die Steuerung der Luftmenge

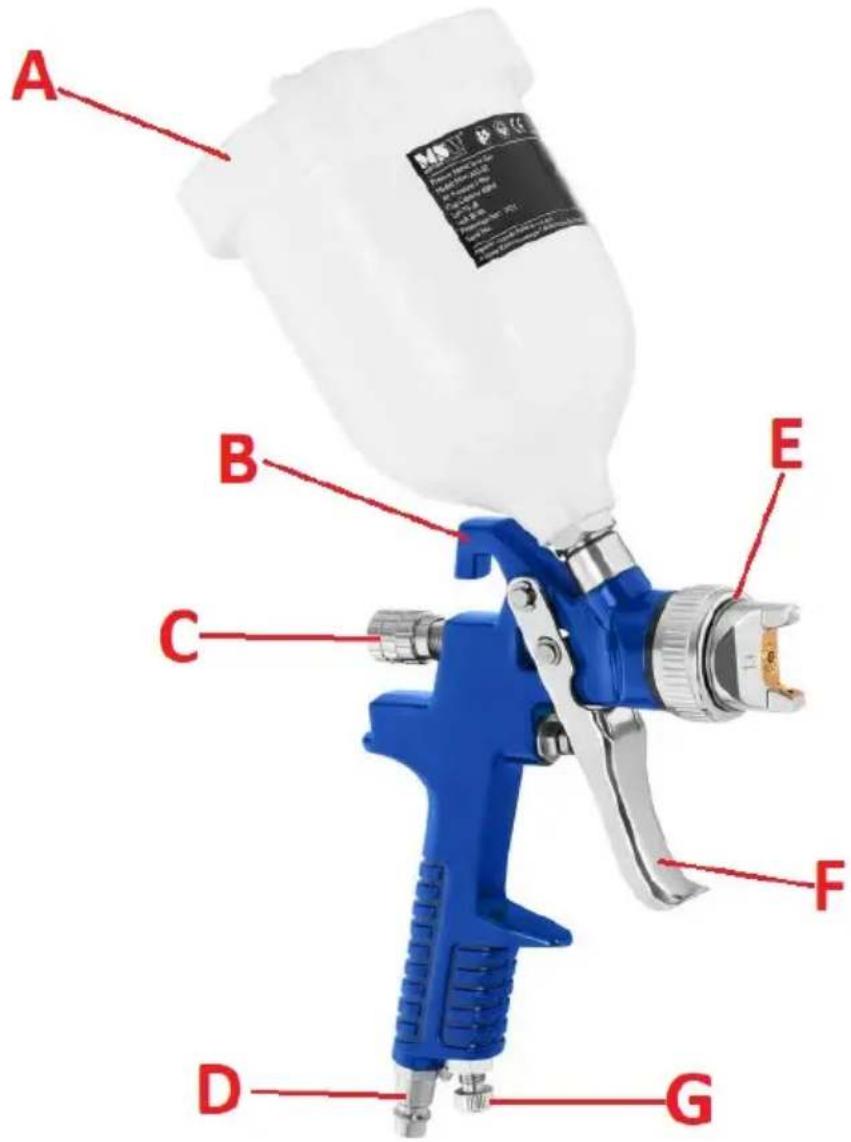

MSW-ASG-02

A. Materialbehälter
B. Aufhängeöse
C. Drehknopf für die Steuerung der Materialmenge
D. Pneumatischer Steckverbinder 1/4
E. Einstellknopf für die Sprührichtung
F. Abzug
G. Drehknopf für die Steuerung der Luftmenge

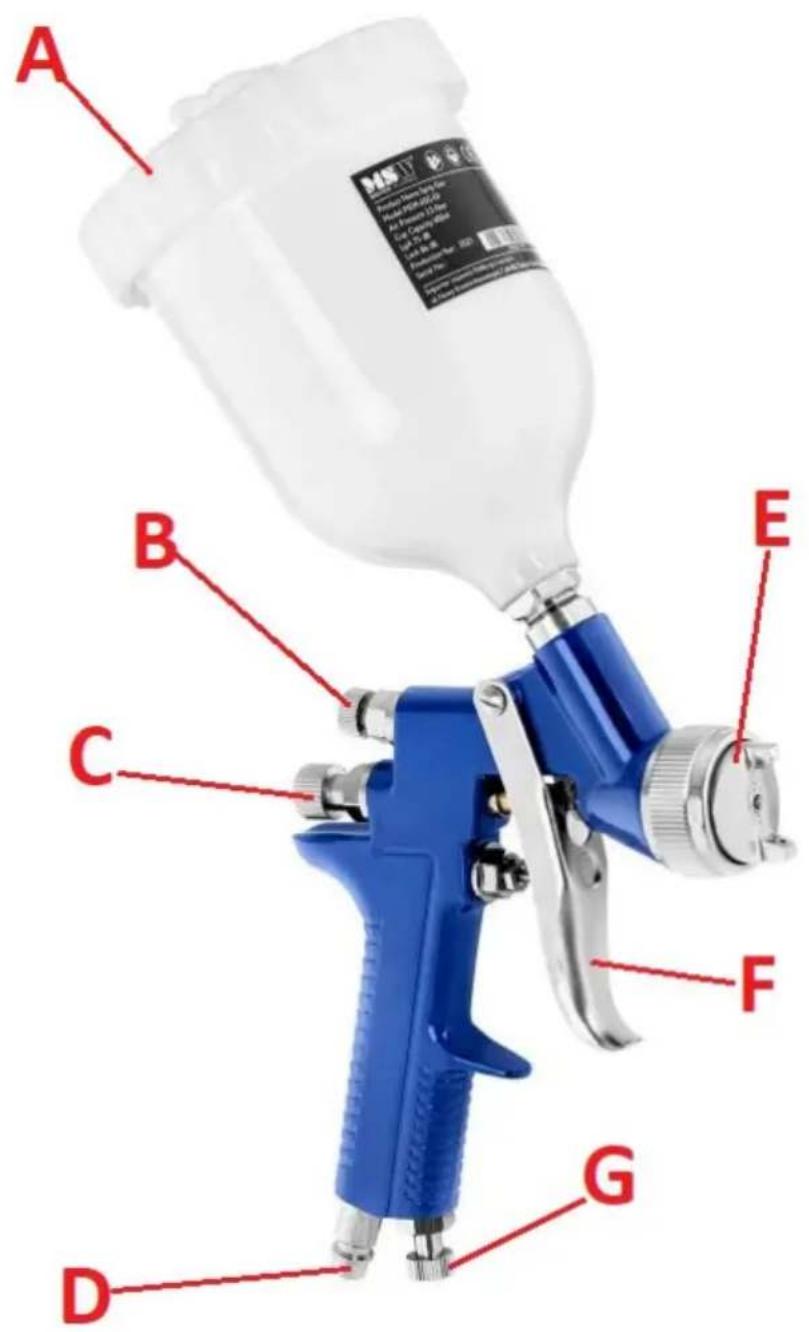

A. Materialbehälter
B. Drehknopf für die Sprühstrahlsteuerung
C. Drehknopf für die Steuerung der Materialmenge
D. Pneumatischer Steckverbinder 1/4
E. Einstellknopf für die Steuerung der Sprührichtung
F. Abzug
G. Drehknopf für die Steuerung der Luftmenge

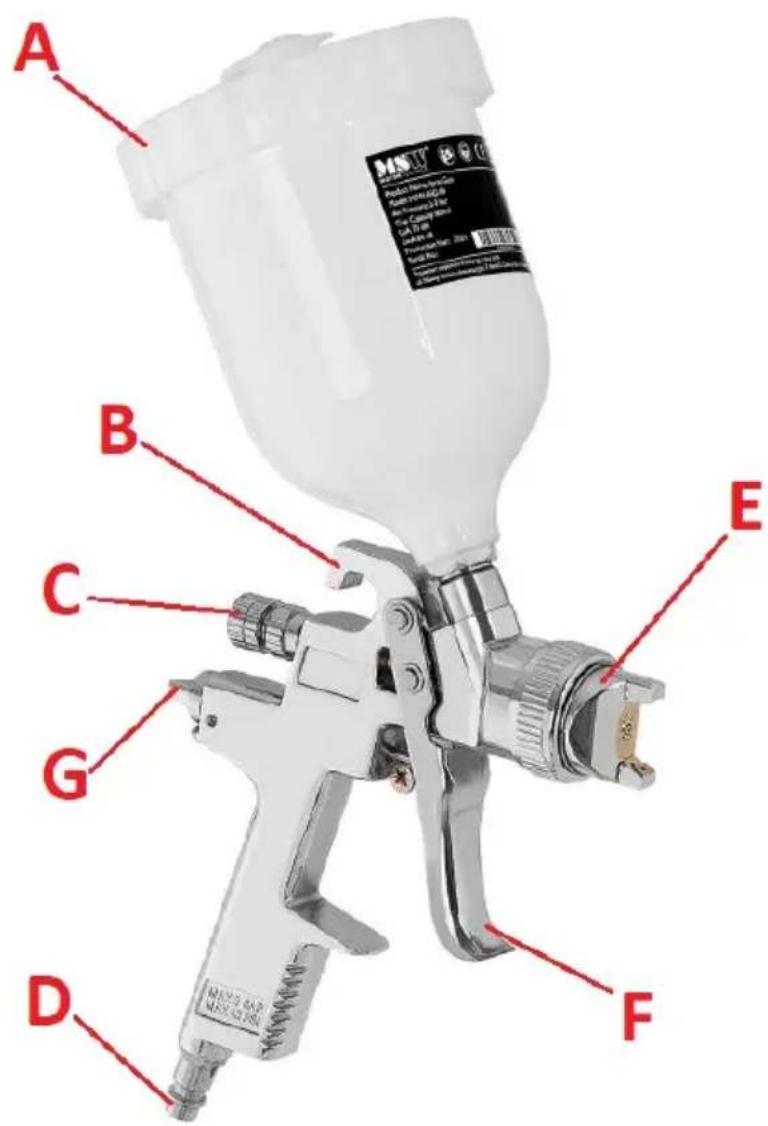

A. Materialbehälter
B. Aufhängeöse
C. Drehknopf für die Steuerung der Materialmenge
D. Pneumatischer Steckverbinder 1/4
E. Drehknopf für die Sprühstrahlsteuerung
F. Abzug
G. Drehknopf für die Steuerung der Luftmenge

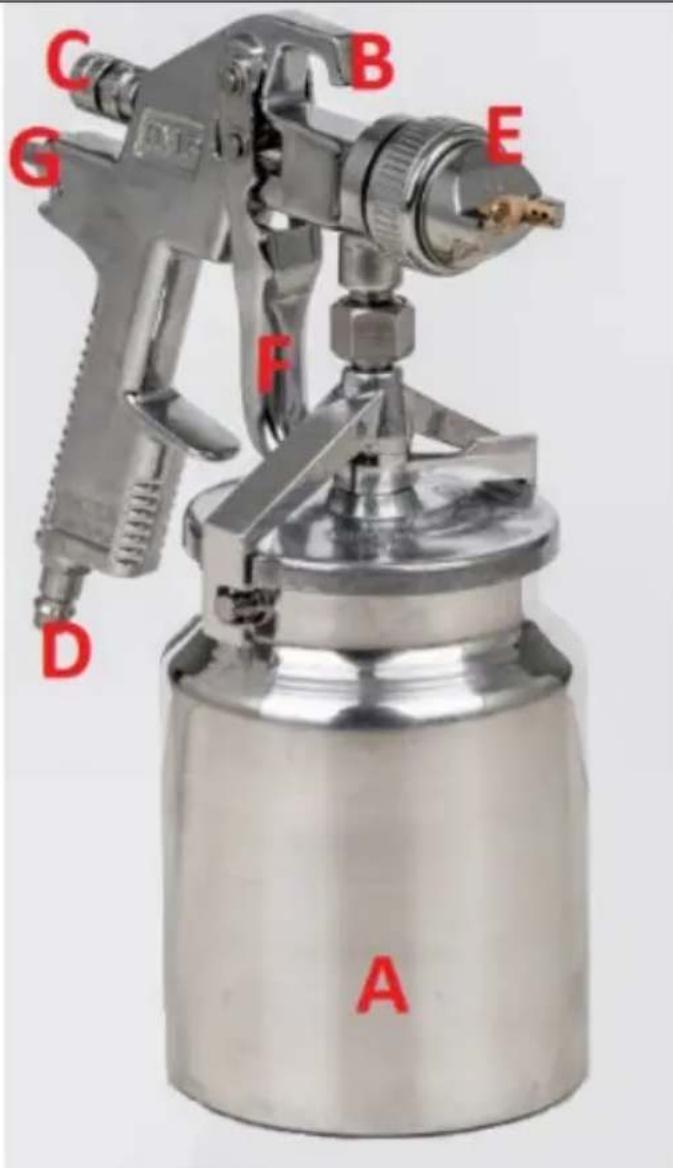

MSW-ASG-05

A. Materialbehälter
B. Aufhängeöse
C. Drehknopf für die Steuerung der Materialmenge
D. Pneumatischer Steckverbinder 1/4
E. Drehknopf für die Sprühstrahlsteuerung
F. Abzug
G. Drehknopf für die Steuerung der Luftmenge

3.2. Einrichtung vor Inbetriebnahme

AUFSTELLUNG DES GERÄTS

Die Umgebungstemperatur sollte im Bereich von 5-40°C liegen und die relative Luftfeuchtigkeit keine 85% übersteigen. Verwenden Sie das Gerät nur an gut belüfteten Orten. Der Luftauslass darf nicht zugedeckt werden. Halten Sie das Gerät von heißen Oberflächen fern. Betreiben Sie das Gerät stets außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen

und intellektuellen Fähigkeiten. Der Arbeitsbereich sollte einen unmittelbaren Zugang zum Druckluftabsperrventil bieten. Stellen Sie sicher, dass der Druck der zugeführten Luft den empfohlenen Bereich nicht überschreitet.

MONTAGE DES GERÄTS

Nachdem Sie den Pistolentank mit Farbmaterial gefüllt haben, können Sie die pneumatische 14 -Buchse (sog. Schnellkupplung) an den Steckverbinder des Geräts anschließen.

WICHTIG: Das Gerät kann ausschließlich mit Druckluft und keinen anderen Gasen betrieben werden. Die zugeführte Luft sollte getrocknet und sauber sein – ein Filter mit Trockner sollte im Druckluftsystem installiert sein.

3.3. Reinigung und Wartung

a) Das Produkt sollte – falls es nicht weiter verwendet wird – nach jedem Gebrauch gereinigt werden. Nehmen Sie die Lackierpistole auseinander und spülen Sie die Teile, z. B. in Nitro-Lösungsmittel, gründlich aus. Blasen Sie die Teile nach dem Waschen mit Druckluft aus.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sollten alle Komponenten sorgfältig getrocknet werden, bevor das Gerät wieder eingesetzt wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Verwenden Sie zur Reinigung ein weiches Tuch und einen Pinsel.
f) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallschaber), da diese die Oberfläche des Geräts beschädigen können.

ENTSORGUNG VON ALTGERÄTEN:

Nach der Nutzungsbeendigung darf dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden, sondern es muss einer Sammel- und Recyclingstelle von Elektro- und Elektronikgeräten zugeführt werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Kunststoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Dank der Wiederverwendung, dem Einsatz von Materialien oder anderen Formen der Verwendung von gebrauchten Geräten leisten einen wichtigen Beitrag zum Schutz unserer Umwelt.

Die Informationen über die zuständige Entsorgungsstelle von Altgeräten bekommen Sie bei örtlichen Behörden.

Technical data

Parameter description	Parameter value
Name of the product	SPRAY GUN
Model	MSW-ASG-01(10061696)	MSW-ASG-02(10061697)	MSW-ASG-03(10061698)	MSW-ASG-04(10061700)	MSW-ASG-05(10061701)
Gun type	HVLP
Dimensions[Width x Depth x Height; mm]	28 x 100 x 180	300 x 100 x 200	40 x 150 x 200	150 x 140 x 200	300 x 200 x 100
Weight [kg]	0.29	0.57	0.65	0.61	0.86
Operating pressure [Bar]	2 3-4 3.5-5 2-3 3-3.45
Size of the nozzle [mm]	0.8 1.4	1.8		1.4 / 1.7 / 2.1	1.4
Container capacity [ml]	100	600	600	600	1000
Air supply demand [L/min]	85-142	170-311	198-340	170-283	170-283
Sprayed patter width [mm]	100	260	240	240	230
Sound pressure level L_pA	75	75	75	73	73
Sound power level L_pA	86	86	86	84	84

1. General description
