Caractéristiques techniques	Module de communication CPX-FB11 pour systèmes d'automatisation Festo, compatible avec divers protocoles de communication.
Utilisation	Utilisé dans des applications d'automatisation industrielle pour le contrôle et la surveillance des processus.
Maintenance et réparation	Vérification régulière des connexions et des mises à jour logicielles recommandées pour assurer un fonctionnement optimal.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation et de l'utilisation, utiliser des équipements de protection individuelle.
Informations générales	Produit de la marque Festo, reconnu pour sa fiabilité et sa performance dans le secteur de l'automatisation.

FOIRE AUX QUESTIONS - CPX-FB11 Festo

Qu'est-ce que le Festo CPX-FB11?

Le Festo CPX-FB11 est un module d'E/S qui fait partie de la plateforme de contrôle CPX de Festo, permettant la connexion de capteurs et d'actionneurs dans les applications d'automatisation.

Comment installer le Festo CPX-FB11?

Pour installer le Festo CPX-FB11, suivez les instructions du manuel d'utilisation fourni, en vous assurant de respecter les spécifications de montage et de connexion.

Quels types de capteurs puis-je connecter au Festo CPX-FB11?

Le Festo CPX-FB11 permet de connecter divers types de capteurs, tels que des capteurs de proximité, des interrupteurs à bascule et des capteurs de pression, selon les configurations disponibles.

Comment diagnostiquer un problème avec le Festo CPX-FB11?

Pour diagnostiquer un problème, vérifiez les LED d'état sur le module, consultez le manuel d'utilisation pour les codes d'erreur éventuels et assurez-vous que toutes les connexions sont sécurisées.

Quelle est la plage de tension d'alimentation du Festo CPX-FB11?

Le Festo CPX-FB11 fonctionne généralement avec une tension d'alimentation de 24 VDC, mais vérifiez le manuel pour des spécifications précises.

Comment configurer le Festo CPX-FB11 dans le logiciel de contrôle?

Pour configurer le Festo CPX-FB11, utilisez le logiciel de programmation approprié fourni par Festo, en sélectionnant le module dans la liste des dispositifs et en définissant les paramètres d'application.

Que faire si le Festo CPX-FB11 ne s'allume pas?

Si le Festo CPX-FB11 ne s'allume pas, vérifiez l'alimentation électrique, assurez-vous que les connexions sont correctement branchées et testez avec une autre source d'alimentation si possible.

Le Festo CPX-FB11 est-il compatible avec d'autres systèmes d'automatisation?

Oui, le Festo CPX-FB11 est conçu pour être compatible avec divers systèmes d'automatisation, mais il est recommandé de vérifier la documentation technique pour des détails spécifiques sur la compatibilité.

Comment mettre à jour le firmware du Festo CPX-FB11?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site web de Festo et suivez les instructions de mise à jour fournies dans le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le Festo CPX-FB11?

Les pièces de rechange pour le Festo CPX-FB11 peuvent être commandées auprès de Festo ou de revendeurs autorisés. Consultez le site web de Festo pour les informations de commande.

MODE D'EMPLOI CPX-FB11 Festo

Típ. 65 mA (electrónica interna) Aislamiento eléctrico – Interface entrante – Continuidad del interface Eléctricamente aislado no-flotante Código del módulo (específico de CPX) 204 Bus de campo –Protocolo – Baud rate (velocidad de transmisión) –Longituddelcable (según la velocidad de tr ansmisión y el tipo de cable) DeviceNet según especifi- caciones OD VA V 2.0 125 kBaud, 250 kBaud, y 500 kBaud Máx. 500 mFesto CPX-FB11 0209a Français 39 1 Instructions d’utilisation Français Le nœud de bus de t errain CPX-FB11 est destiné exclusive- ment à une installation du terminal CPX en tant qu’abonné sur le bus de terrain DeviceNet. Veiller à respecter les valeurs limites indiquées dans le chapitre Caractéristiques techniques. Pour de plus amples informations, se reporter au manuel du nœud de bus de terrain P.BE-CPX-FB11-... ainsi qu’au manuel du système CPX : P.BE-CPX-SYS-... . Avertiss ement S Couper la tension avant de connecter ou de décon - necter des connecteurs (risque de dégradations). S N’utiliser que des alimentations garantissant une isolationélectriqueconformeàlanormeCEI742/ EN 60742/VDE 0551 avec une tension d’isolement minimale de 4 kV (TBT). Les alimentations à décou- page sont autorisées si leur isolement est conforme à la norme EN 60950/VDE 0805. S Brancher un conducteur de terre ayant une section suffisante sur la borne du terminal CPX identifiée par lesymboledeterre. S Le nœud de bus de terrain CPX pour DeviceNet com- porte des composants électroniques sensibles aux charges électrostatiques. Ne pas toucher ces compo- sants. Respecter les prescriptions de manipulation pour composants sensibles aux charges électrostati- ques. Note NemettreleterminalCPXenservicequelorsquele montage et le raccordement sont totalement terminés.Festo CPX-FB11 0209a Français40 2 Eléments de signalisation et de raccordement 1 LED d’état du bus et spécifiques au CPX 2 Connecteur de bus de terrain amovible (ici, Micro Style) 3 Cache pour interrupteurs DIL 4 Interfacedeservice pour console ma- nuelle/ordinateur de poche, etc.

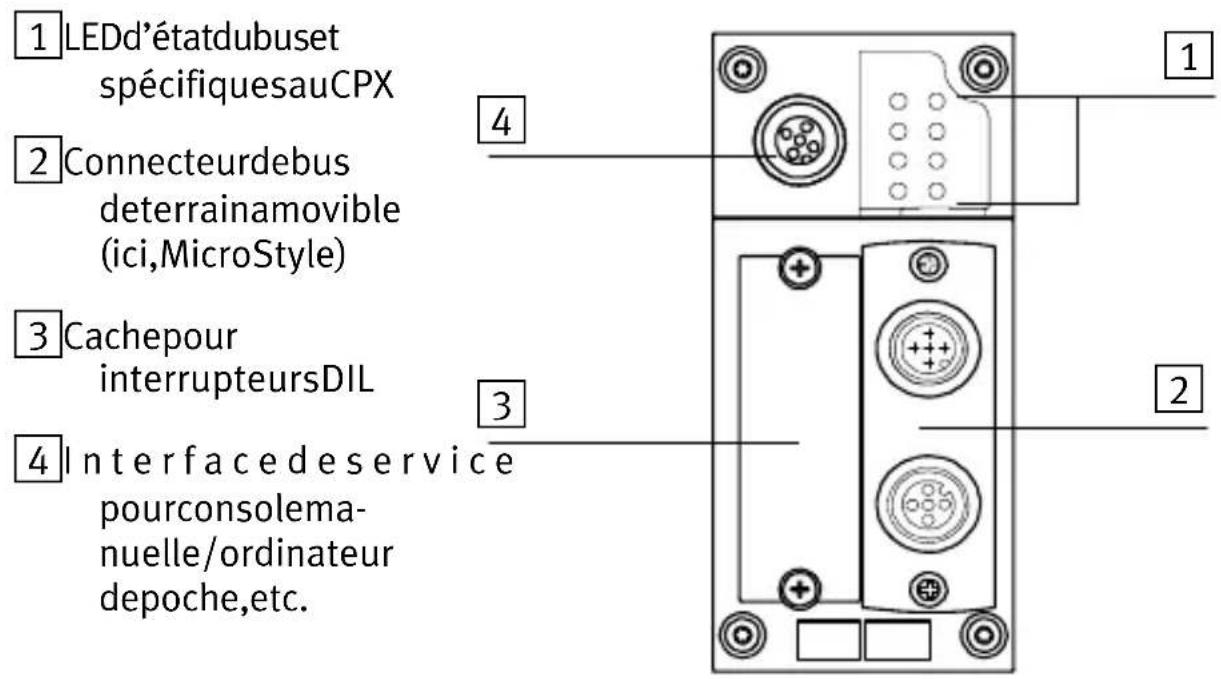

LED d’état du bus LED spécifiques au CPX MS Statut des E/S (vert-rouge) PS Power System (verte) NS Statut du réseau (vert-rouge) PL Power Load (verte) I/O Statut des E/S (vert-rouge) SF System Failure (rouge) M Modify (jaune)

Paramétrage modifié ou fo rçage actif En fonctionnement normal, les LED suivantes sont allu - mées et vertes : PS, PL, MS, NS. La LED IO n’est allumée et verte que si les entrées/sorties sont pilotées via le DeviceNet. La LED M n’est allumée que si le système est réglé sur “Démarrage système avec para- métrage enregistré et structure CPX”.Festo CPX-FB11 0209a Français 41 3 Instructions d’installation

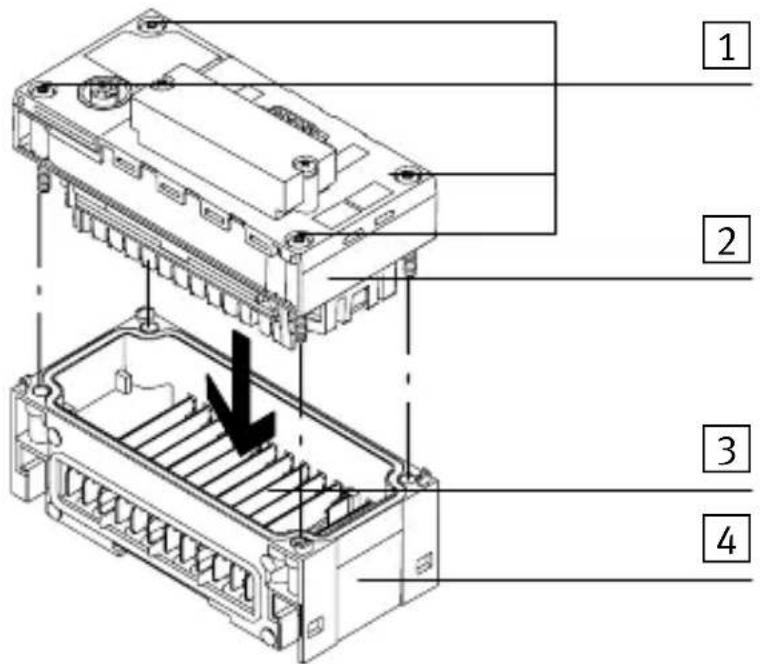

Le nœud de bus de terrain CPX-FB11 est monté dans un bloc de distribution du terminal CPX. 1 Vis, couple de serrage 0,9 ... 1,1 Nm 2 Nœud de bus de terrain CPX-FB11 3 Rails conducteurs 4 Bloc de distribution

Démontage : S Desserrer les vis et déposer le nœud de bus de terrain avec précaution. Montage :

1. Vérifier les joints et les surfaces d’étanchéité puis re-

mettre en place l’embase.

2. Positionner les vis de manière à utiliser les pas de vis

déjà formés. Serrer les vis à la main en diagonale. Cou- pledeserrage0,9...1,1Nm.Festo CPX-FB11 0209a Français42

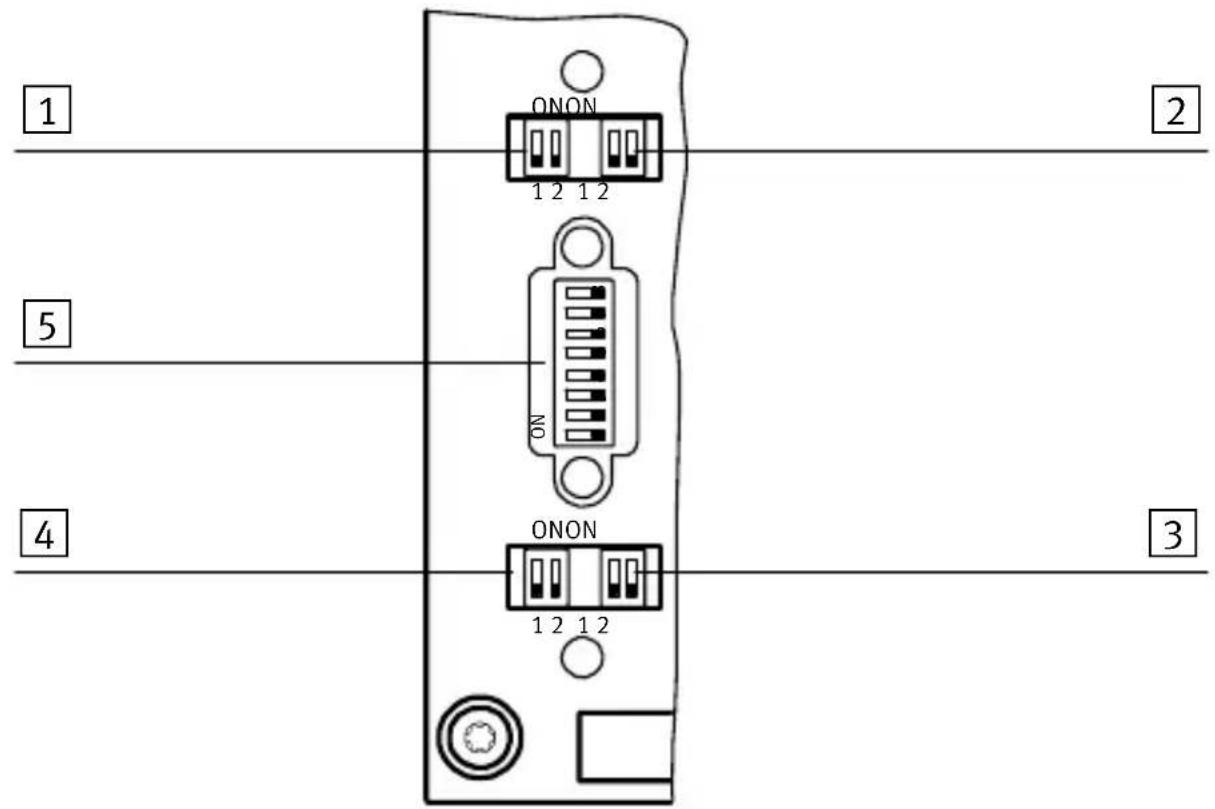

3.2 Réglage des interrupteurs DIL

Réservé 2 Réservé 3 Mode de diagnostic 4 Vitesse de transmission 5 Numéro de station Interrupteurs DIL Description 1 1.1/1.2 Réservé

Réservé pour des extensions ; les commutateurs doivent être sur OFFFesto CPX-FB11 0209a Français 43 Interrupteurs DIL Description 3 3.1, 3.2 Diagnostic via la connexion “Polled” ou “Change of state” :

OFF OFF : Diagnostic désactivé ON OFF : Interface de diagnostic E/S est activée OFF ON : Bits d’état sont activés ON ON : réservé pour les extensions

OFF OFF : 125 kBaud ON OFF : 250 kBaud OFF ON : 500 kBaud ON ON : Auto

Numéro de station du bus de terrain, codage binaire (0 = OFF, 1 = ON)

Détection automatique de la vitesse de transmission lors de la phase de démarrage du terminal CPX en cas de connexion à un système bus en fonctionnement (échange de messages entre un scanner et au moins un esclave). Le système est réglé sur 12 5 kBaud si aucune vitesse de transmission n’est détectée.Festo CPX-FB11 0209a Français44

3.3 Interface du bus de terrain

Accessoires de raccordement Type ConnecteurMicroStyle(2xM12,5pôles) FBA-2-M12-5pol Connecteur Open Style (borne à 5 pôles) FBA-1-SL-5pol Connecteur Sub-D (9 pôles) (est intégré) Bloc de jonction Open Style pour FBA-1-SL-5pol FBSD-KL-2x5pol Connecteur femelle Sub-D FBS-SUB-9-BU-2x4pol Couleur du con- duct. spé- cifique au signal

Désignation Connec- teur Micro Style

(en optio n) Connec- teur Open Style (en option) Connec- teur Sub-D (intégré) Rouge Blanc Dénudé Bleu Noir Bus 24 VCc CAN_H Blindage CAN_L 0Vbus Broche 2 Broche 4 Broche 1 Broche 5 Broche 3 Broche 5 Broche 4 Broche 3 Broche 2 Broche 1 Broche 9 Broche 7 Broche 5 Broche 2 Broche 3

Spécifi- que aux câbles DeviceNet Possibilités de connexion du bus :

Connecteur mâle M12 pour Bus IN et connecteur femelle M12 pour Bus OUTFesto CPX-FB11 0209a Français 45

3.4 Résistances de terminaison

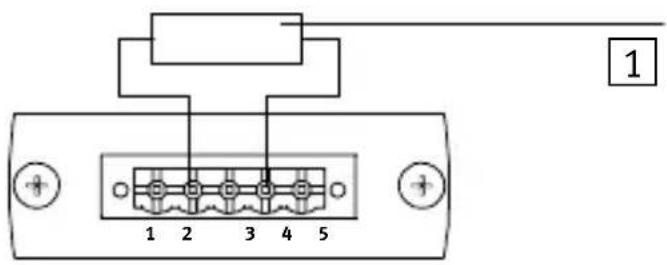

Si le terminal CPX est situé à l’extrémité du bus de terrain, une terminaison de bus est nécessaire à cet endroit. 1 Résistance pour terminaison entre CAN_L et CAN_H (121 Ω ± 1 %, 0,25 W)

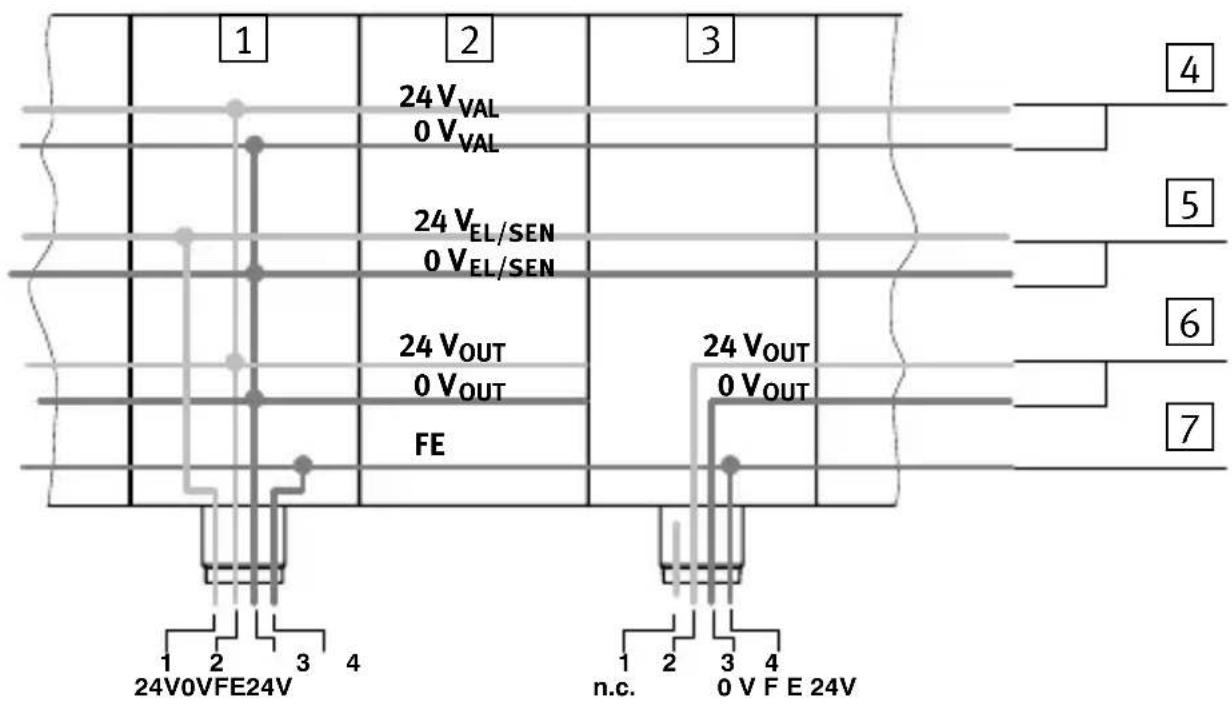

L’alimentation principale et des sorties du terminal CPX est réalisée via des blocs de distribution. Ceux-ci alimen- tent les modules voisins. 12 3424 V 0 V FE24 V 0VFE24 V

EL/SEN 1 Bloc de distribution avec alimentation système type CPX-GE-EV-S 2 Bloc de distribution sans alimentation système type CPX-GE-EV 3 Bloc de distribution avec alimentation auxiliaire type CPX-GE-EV-Z (broche 1 non occupée) 4 Alimentation des distributeurs 5 Alimentation de l’électronique et des capteurs 6 Alimentation des sorties TOR 7 Terre du système FEFesto CPX-FB11 0209a Français 47 Alimentation

Affectation des broches

stème et auxiliaire Type CPX-GE-EV-S Type CPX-GE-EV-...

24 V de l’électro- nique et des cap- teurs (V EL/SEN

des distributeurs et des sorties

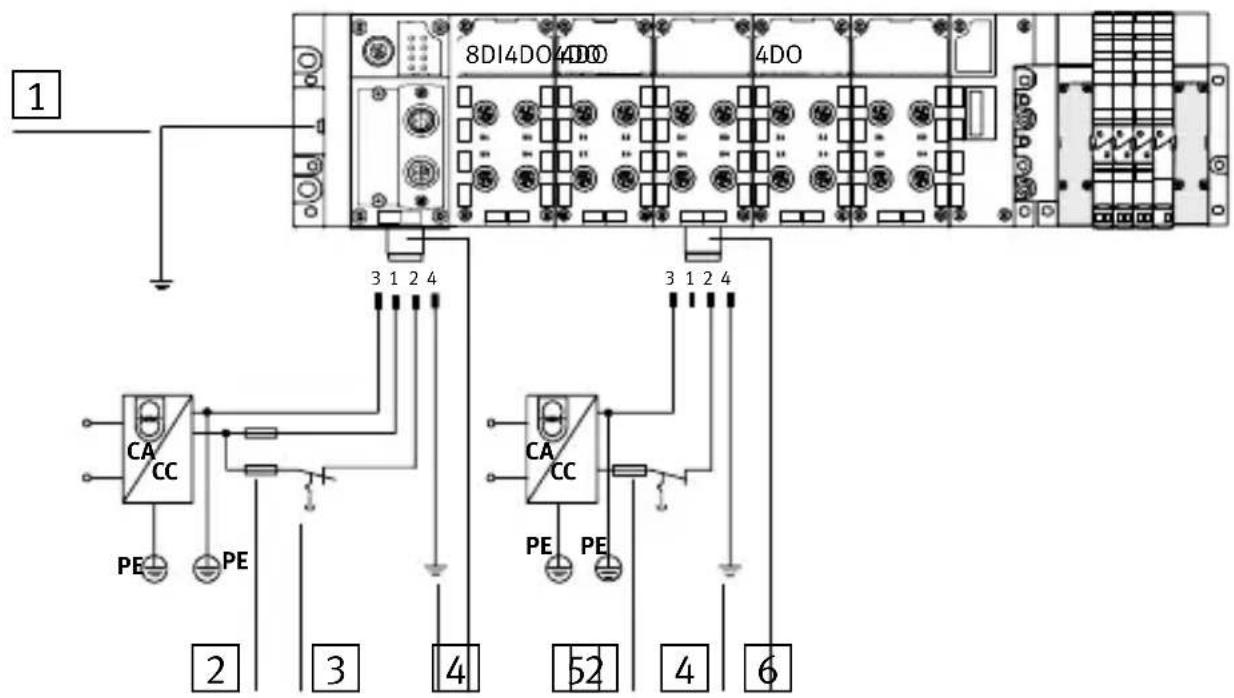

Exemple de raccordement La figure suivante montre le raccordement en cas d’utilisa- tion d’une alimentation système et d’une alimentation auxiliaire pour les sorties électriques.

1 Ligne équipotentielle 2 Fusibles externes 3 Alimentation de puissance des distributeurs/sorties peuvent être coupées séparément 4 Borne de terre pour la broche 4, prévue pour 16 A 5 Bornedel’alimentation système type CPX-GE-EV-S 6 Bornedel’alimentation auxiliaire pour sorties électriques, type CPX-GE-EV-ZFesto CPX-FB11 0209a Français 49

3.6 Comportement au démarrage du terminal CPX

Si la LED M reste en permanence allumée après le démar- rage du système, ceci signifie que “System start with sto- red parametrisation and stored CPX structure” (Démarrage du système av e c paramétrage enregistré et structure CPX enregistrée) est réglé. Attention Sur les terminaux CPX sur lesquels la LED M est allumée en permanence, en cas de remplacement du terminal CPX, le paramétrage n’est pas automatiquement effec- tué par le système supérieur. Dans ce cas, avant de remplacer le terminal, vérifier les réglages nécessaires et procéder à ces réglages. Pour plus de détails, se reporter au manuel du nœud de bus de terrain P.BE-CPX-FB11-... ou au manuel de votre console manuelle.Festo CPX-FB11 0209a Français50 4 Caractéristiques techniques Type CPX-FB11 Caractéristiques techniques générales Voir manuel du système CPX : P.BE-CPX-SYS-... Indice de protection selon EN 60529 I P65 (après installation complète) Protection contre les chocs électriques (protection contre les contacts directs ou indirects selon la norme E N 60204-1/ CEI 204) Par alimentation TBT (Très Basse Tension) Consommation interne en 24 V – à partir de l’alimentation de l’électro- nique/des capteurs (V EL/SEN
