CPX-FB11 - Industriell styrning Festo - Gratis bruksanvisning och manual

Produkttyp	Fältbussnod för CPX-terminal
Märke	Festo
Modell	CPX-FB11
Fältbussprotokoll	DeviceNet (enligt ODVA specifikation V2.0)
Överföringshastighet	125 kBaud, 250 kBaud, 500 kBaud eller automatisk
Max kabellängd	500 m (beroende på hastighet och kabeltyp)
Systemmatning	24 V DC (via fördelarblock)
Intern förbrukning (24 V)	Typ. 65 mA (intern elektronik)
Kapslingsklass	IP65 (efter fullständig installation)
Skydd mot elektriska stötar	Genom SELV-matning enligt EN 60204-1
Galvanisk separation	Ingång elektriskt isolerad, utgång ansluten till potential
LED-indikering	MS (bussstatus), NS (nätverksstatus), I/O (I/O-status), PS (strömförsörjning system), PL (strömförsörjning last), SF (systemfel), M (ändra)
Inställning bussadress	DIL-omkopplare 5.1 till 5.6 (0 till 63)
Hastighetsinställning	DIL-omkopplare 4.1 och 4.2
Diagnosinställning	DIL-omkopplare 3.1 och 3.2 (diagnos aktiverad/inaktiverad, statusbitar)
Busskontakter	Micro Style (M12 5-polig), Open Style (5-polig skruvplint), Sub-D (9-polig inbyggd)
Termineringsresistorer	121 Ω ±1%, 0,25 W mellan CAN_H och CAN_L (vid bussände)
Montering	På fördelarblock till CPX-terminal
Åtdragningsmoment för skruvar	0,9...1,1 Nm
Specialfunktioner	Tvingning (LED M), start med sparad parameterinställning
Driftstemperatur	Ej specificerad i utdraget, se systemmanualen
Underhåll	Rengör med torr trasa; använd inte lösningsmedel

Vanliga frågor - CPX-FB11 Festo

Vad är funktionen för CPX-FB11 fältbussnoden?

CPX-FB11 är en fältbussnod för CPX-terminal. Den möjliggör kommunikation via DeviceNet-protokollet och utgör gränssnittet mellan bussen och terminalens I/O-moduler.

Hur ställer man in bussadressen på CPX-FB11?

Adressen ställs in via DIL-omkopplare 5.1 till 5.6. Kodningen är binär (OFF=0, ON=1) och möjliggör ett område från 0 till 63. Exempel: 000001 = 1, 000010 = 2, etc.

Vilka överföringshastigheter stöds?

De hastigheter som stöds är 125 kBaud, 250 kBaud och 500 kBaud. Det är möjligt att växla till automatiskt läge (DIL-omkopplare 4.1 och 4.2 i ON) för automatisk detektering under startfasen.

Hur tolkar man status-LED?

Vid normal drift är LED PS (strömförsörjning system), PL (strömförsörjning last), MS (modulstatus) och NS (nätverksstatus) gröna. LED I/O är grön om I/O styrs via DeviceNet. LED M (gul) indikerar ändrad parameterinställning eller aktiv tvingning. LED SF (röd) signalerar systemfel.

Vilka säkerhetsåtgärder bör vidtas innan man kopplar bort en kabel?

Bryt spänningen innan du ansluter eller kopplar bort kontakter för att undvika skador. Använd strömförsörjning som garanterar elektrisk isolering enligt standard IEC/EN 60742 (SELV, minsta isolationsspänning 4 kV).

Hur installerar man CPX-FB11 på terminalen?

Bussnoden monteras på ett fördelarblock till CPX-terminal. Kontrollera tätningar och tätningsytor, placera sedan skruvarna med hjälp av redan formade gängor. Dra åt skruvarna diagonalt med ett moment på 0,9...1,1 Nm.

Vad betyder en permanent tänd LED M efter start?

Det innebär att CPX-terminalen är inställd på "Systemstart med sparad parameterinställning och sparad CPX-struktur". Vid byte av terminal utförs inte inställningen automatiskt av överordnat system; kontrollera och utför nödvändiga inställningar före byte.

Vilka busskontakter finns tillgängliga?

CPX-FB11 erbjuder tre typer av kontakter: Micro Style (M12 5-polig, hane för Bus IN, hona för Bus OUT), Open Style (5-polig skruvplint) och Sub-D (9-polig inbyggd). Tillbehör som anslutningsblock finns också.

Hur säkerställer man korrekt bussterminering?

Om CPX-terminalen är placerad i bussens ände måste en termineringsresistor på 121 Ω ±1%, 0,25 W placeras mellan ledningarna CAN_H och CAN_L (t.ex. stift 2 och 4 på Micro Style-kontakt).

Var hittar man mer information om avancerad parameterinställning?

För fullständiga detaljer, se manualen för fältbussnoden P.BE-CPX-FB11-... samt manualen för CPX-systemet P.BE-CPX-SYS-..., som finns i dokumentationen.

BRUKSANVISNING CPX-FB11 Festo

1Användaranvisningar

FältbussnodenCPX-FB11ärendastavseddföranvändning somslavpåfältbussenDeviceNet.

DegränsvärdensomangesunderTekniskadatamåste följas.Utförligareinformationfinnsimanualernatill fältbussnodenP.BE-CPX-FB11-...samtiCPX-system-manualenP.BE-CPX-SYS-....

Vaming

• Kopplafrånspänningeninnankontakteranslutseller drasut(riskförfunktionsskada).
• Användendastnätdelarsomgaranterarsäker elektriskisoleringavmatningsspänningenenligt IEC742/EN60742/VDE0551medminst4kV isolationsmotständ(PELV).Kombinationskretsarär tillåtnaomdegaranterarsäkerisoleringienlighet medEN60950/VDE0805.
• Anslutenjordledaremedtillräckligkabeldiametertill denanslutningpåCPX-terminalensomärmärktmed jordningssymbolen.
• CPX-fältbussnodenförDeviceNetinnehåller elektrostatisktkänsligakomponenter.Vidrördärför ingakomponenter.Beaktahanteringsföreskrifterna förelektrostatisktkänsligakomponenter.

Notera

Taendastenkomplettmonteradochansluten CPX-terminalidrift.

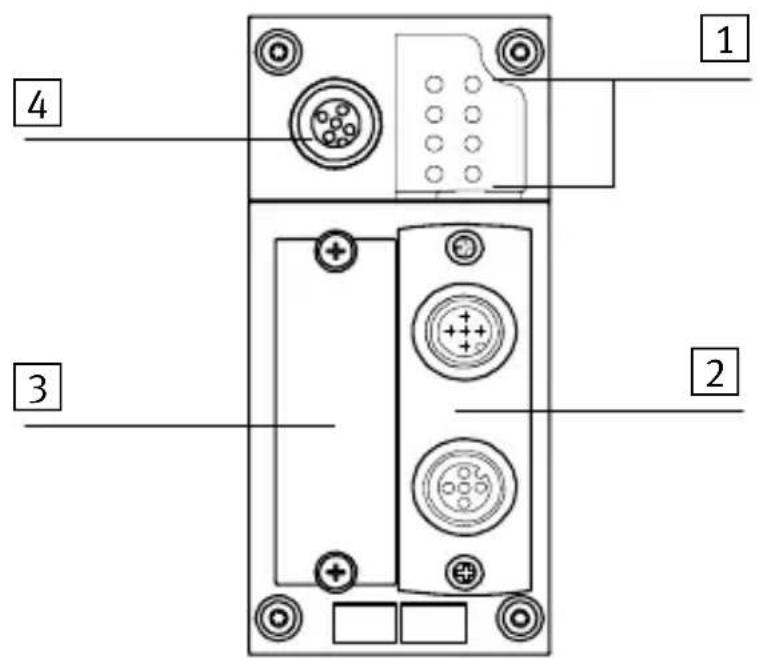

2Anslutnings-ochindikeringselement

1 Busstatus-och CPX-specifika lysdioder
2Utbytbar fältbussanslutning (härMicroStyle)
3 Skyddför DIL-omkopplare
4 Servicegränssnitt förhandterminal m.m.

Busstatus-lysdioderCPX-specifikalysdioder
MS	Modulstatus (röd/grön)	PS	Power System (grön)
NS	Nätverksstatus (röd/grön)	PL	Power Load (grön)
IO	IO-status (röd/grön)	SF	System Failure (röd)
		M	Modify(gul) 1)
1) Parametreringändradellertvångsstyrningaktiv

Inormaltdrifttillständlyserföljandelysdiodergrönt.PS, PL,MS,NS.

IO-lysdiodenlyserendastgrötnärin-/utgångarnastyrs viaDeviceNet.M-lysdiodenlyserendastnär“Systemstart medsparadparametreringochCPX-utbyggnad”ärinställd.

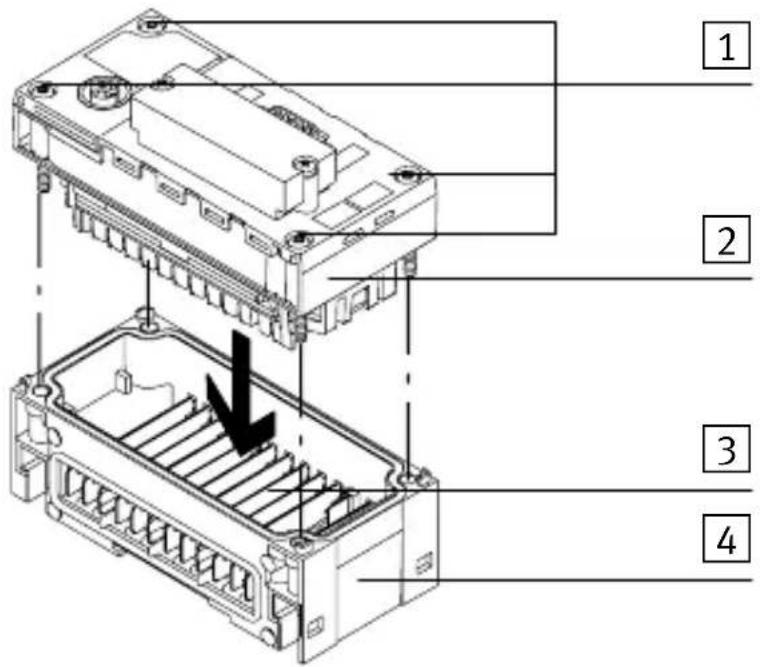

1 Skruvar, åtdragningsmoment 0,9...1,1Nm
2 Fältbussnod CPX-FB11
3 Strömskenor
4 Kopplingsmodul

- Lossaskruvarnaochlyftbortfältbussnodenförsiktigt.

Montering:

1. Kontrolleratätningochtätningsytor. Sättsedanfast anslutningsplintenigen.
2. Placeraskruvarnasåattdegängarispåren. Draåt skruvarnakorsvisförhand. Åtdragsmoment 0,9...1,1Nm.

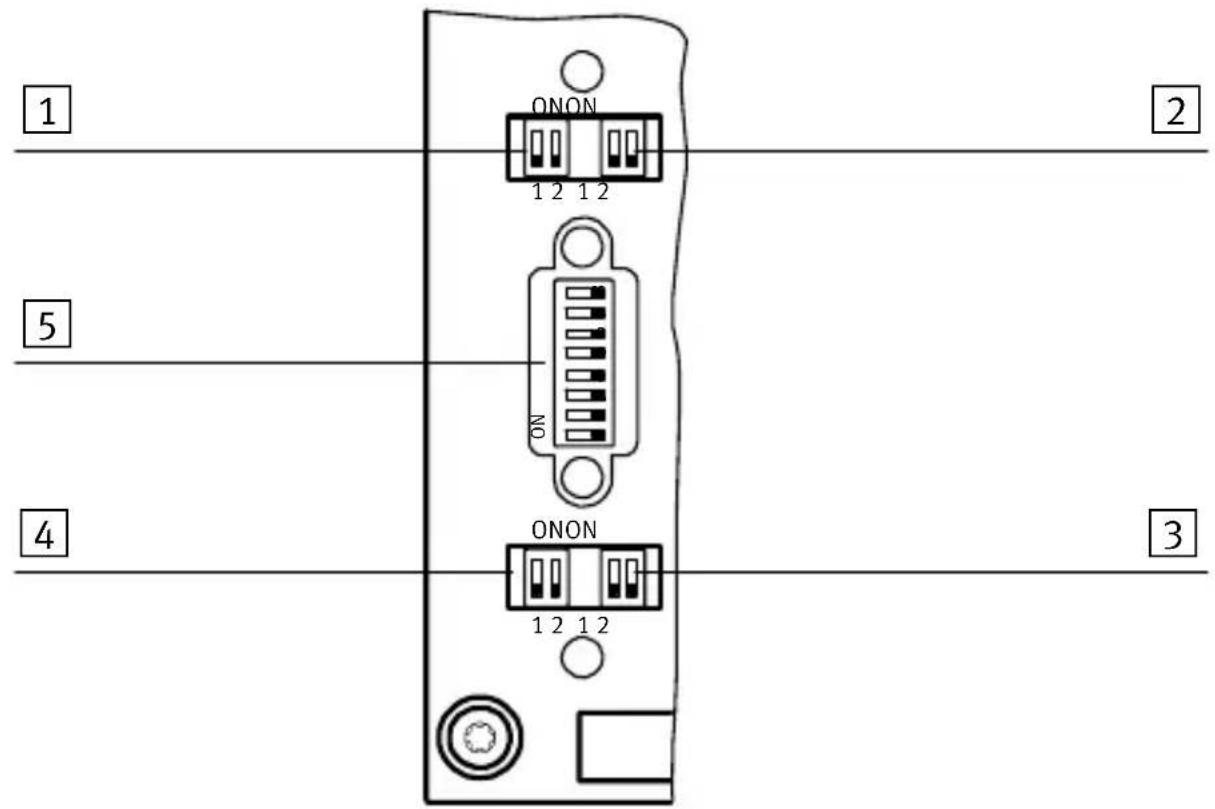

3.2InställningavDIL-omkopplare

1 Reserverad

4 Överföringshastighet

2 Reserverad

5 Stationsnummer

3 Diagnosläge

DIL-omkopplareBanual
11.1	/1.2Reserverad	1)
22.1	/2.2Reserverad	1)
1) Reserveradförutbyggnad;omkopplarelementenmåste ståpå OFF
DIL-omkopplareBeskrivning
33.1	3.2Diagnosöver“Polled”-eller“Changeof state”-förbindelse:3.13.2OFFOFF:Diagnosfrånkopplad;ONOFF:IO-diagnosgränssnittär tillkopplatOFFON:StatusbitarärinkoppladeONON:Reserveradförutbyggnad
44.1	4.2	4.14.2OFFOFF:125kBaudONOFF:250kBaudOFFON:500kBaudONON:Auto 1)
55.1	5.25.35.45.55.6	Fältbussensstationsnummer(binär kod)(0förOFF,1för ON)5.6till5.1000001=1000010=2000011=3000100=4000101=5osv.;tillåtetvärdeintervall:0...63
1) AutomatisköverföringshastighetsavkänningiCPX-terminalenstillkopplingsfasvid anslutningtillett aktivtbussystem(informationsutbytemellanenscanner ochminstenslav).125 KBdställsinomingenöverförings-hastighetkanavläsas.

3.3Fältbussgränssnitt

Anslutningstillbehör	Typbeteckning
MicroStyle-anslutning(2xM125pol)FBA-2-M12-5pol
OpenStyle-anslutning(5-poligkontakt)FBA-1-SL-5pol
D-sub-anslutning(9-polig)(ärintegrerad)
OpenStyle-skruvplintförFBA-1-SL-5polFBSD-KL-2x5pol
D-sub-honkontaktFBS-SUB-9-BU-2x4pol

Signal-beroende ledarfärg*)	BeteckningMicro Style-an-slutning ^1) (tillval)		Open Style-anslutning (tillval)	D-sub-kontakt (integre-rad)
RödVitBlankBlåSvart	24VDCbussCAN_HSkärmCAN_L0 V b u s s	Stift2Stift4Stift1Stift5Stift3	Stift5Stift4Stift3Stift2Stift1	Stift9Stift7Stift5Stift2Stift3
*)Karakteris-tisktvidDeviceNet-kablar	Buss-anslutnings-modeller:
1) M12-stickkontaktförbussingångochM12-honkontaktförbussutgång

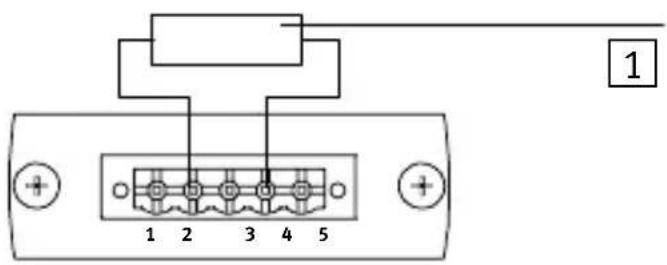

3.4 Bussavslutningmedtermineringsmotständ

OmCPX-terminalenanslutssistifältbussystemetkrävsen bussavslutningdär.

1 Motständför bussterminering mellanCAN_L ochCAN_H (121Ω±1%, 0,25W)

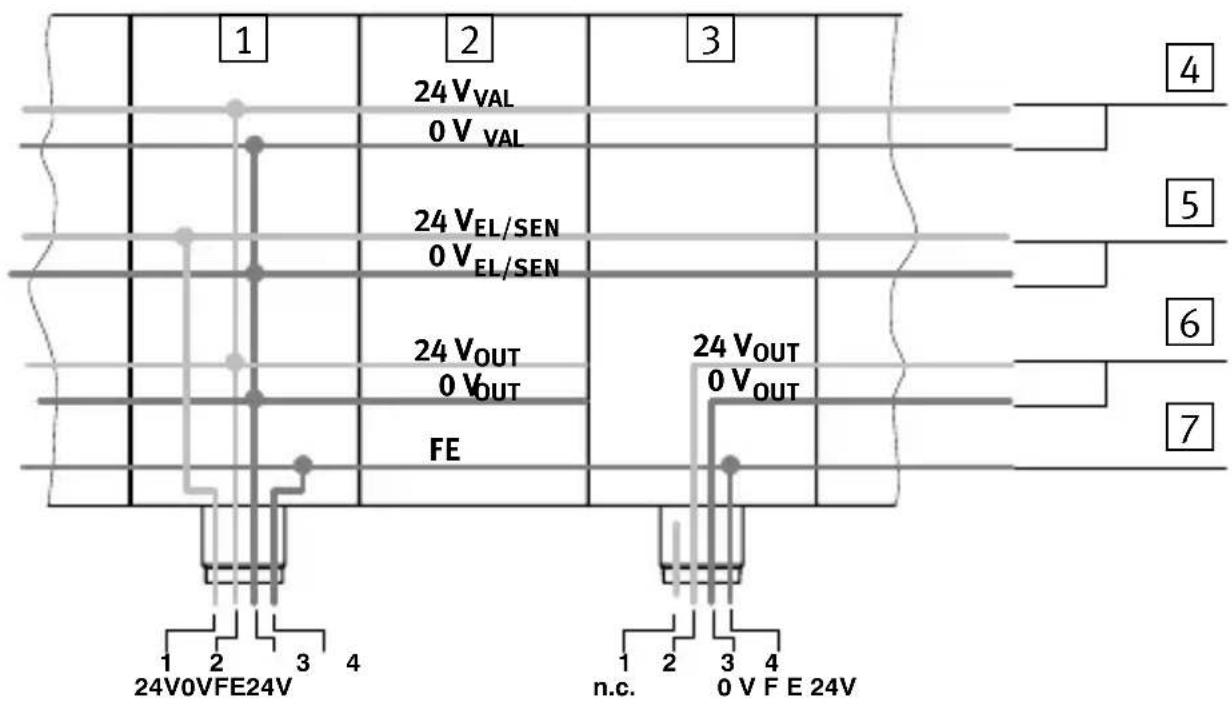

3.5CPX-terminalensspänningsmatning

CPX-terminalensmatningsspänningtillförsvia kopplingsmoduler. Dessaledermatningsspänningen vidaretillangränsandemoduler.

4 Matningsspänningför ventiler
5 Matningsspänningför elektronikochgivare
6 Matningsspänningför digitalautgångar
7 FunktionsjordFE

Systemmatning ochseparat spännings-matning	Kontaktkonfiguration
	CPX-GE-EV-SCPX-GE	-EV-...
	1.24V-försörjning elektronikoch givare( V_EL/SEN )2.24V-matnings-spänning ventileroch utgångar ( V_VAL/V_OUT )3.0V4.Jordanslutning	1.Ledig (inteansluten)2.24V-matnings-spänning3.0V4.Jordanslutning

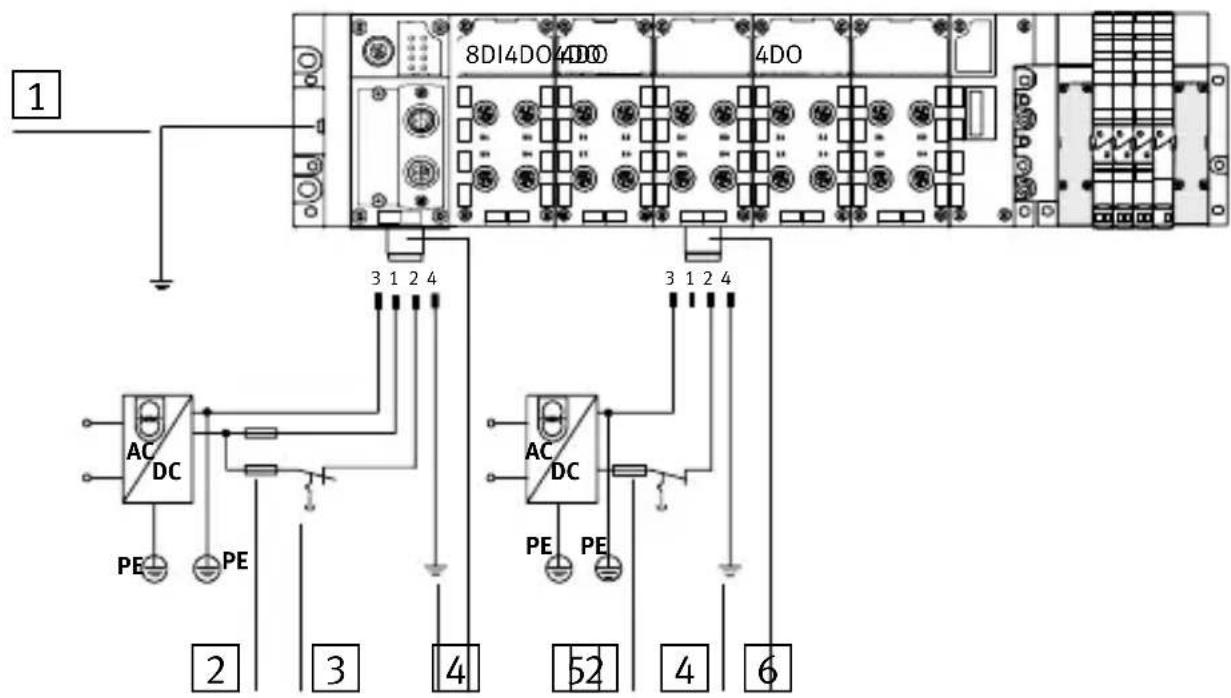

Anslutningsexempel

Följandebildvisarsomexempelanslutningvidanvändningavsystemmatningochseparatspänningsmatningför elektriskautgångar.

1 Potentialutjämning
2 Externasäkringar
3 Spänningsförsörjningentill ventilerna/utgångarnakan kopplasfrånseparat
4 Jordanslutningstift4, konstrueradför16A

5 Anslutningavsystem-matningCPX-GE-EV-S
6 Anslutningavseparat spänningsmatningför elektriskautgångarav typCPX-GE-EV-Z

3.6CPX-terminalensdriftsättvidstart

OmM-lysdiodenlyserpermanenteftersystemstartenär parametern“Systemstartmedsparadparametreringoch CPX-utbyggnad”inställd.

Försiktighet

VidCPX-terminalermedpermanentlysandeM-lysdiod återställsparametreringeninteautomatisktgenomdet överordnadesystemetvidbyte.Kontrolleraidessafall innanbytevilkainställningarsomkrävsochutfördem.

Detaljeradinformationfinnsifältbussnodmanualen P.BE-CPX-FB11-...resp.imanualentilldinhandterminal.

4 T e k n i s k a d

TypCPX-FB11
AllmännatekniskadataSeCPX-systemmanualP.BE-CPX-SYS-...
KapslingsklassenligtEN60529IP65(kompletmonterad)
Skyddmotelektriskastötar(skyddmotdirektellerindirektberöringenligtEN60204-1/IEC204)	GenomanslutningtillenPELV-nätdel(ProtectedExtra-LowVoltage)
Egenströmförbrukningvid24V-Matningsspänningsförsörjningelektronik/givare( V_EL/SEN )	Typ.65mA(internelektronik)
Galvaniskisolering-Inkommandegränssnitt-Vidareledandegränssnitt	GalvanisktisoleratPotentialbundet
Modulkod(CPX-specifik)	204
Fältbuss- Protokoll-Överföringshastighet-Ledningslängd(beroendepåöverföringshastighetochkabeltyp)	DeviceNetenligtODVA-specifikationV2.0125kBaud,250kBaudoch500kBaudMax500m
