Tipo di prodotto	Nodo bus di campo per terminale CPX
Marca	Festo
Modello	CPX-FB11
Protocollo bus di campo	DeviceNet (secondo specifica ODVA V2.0)
Velocità di trasmissione	125 kBaud, 250 kBaud, 500 kBaud o automatica
Lunghezza cavo max.	500 m (secondo velocità e tipo di cavo)
Alimentazione sistema	24 V DC (tramite blocco di distribuzione)
Consumo interno (24 V)	Tip. 65 mA (elettronica interna)
Grado di protezione	IP65 (dopo installazione completa)
Protezione contro scosse elettriche	Tramite alimentazione TBT (Bassissima Tensione) secondo EN 60204-1
Separazione galvanica	Ingresso isolato elettricamente, uscita collegata al potenziale
Display LED	MS (stato bus), NS (stato rete), I/O (stato I/O), PS (power system), PL (power load), SF (guasto sistema), M (modifica)
Impostazione indirizzo bus	Interruttori DIL 5.1 a 5.6 (0 a 63)
Impostazione velocità	Interruttori DIL 4.1 e 4.2
Impostazione diagnostica	Interruttori DIL 3.1 e 3.2 (diagnostica attivata/disattivata, bit di stato)
Connettori bus	Micro Style (M12 5 poli), Open Style (morsetto 5 poli), Sub-D (9 poli integrato)
Resistenze di terminazione	121 Ω ±1%, 0,25 W tra CAN_H e CAN_L (in estremità bus)
Montaggio	Sul blocco di distribuzione del terminale CPX
Coppia di serraggio viti	0,9...1,1 Nm
Funzioni speciali	Forzatura (LED M), avvio con parametri salvati
Temperatura di funzionamento	Non specificata nell'estratto, fare riferimento al manuale sistema
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi

Domande frequenti - CPX-FB11 Festo

Qual è la funzione del nodo bus CPX-FB11?

Il CPX-FB11 è un nodo bus di campo per terminale CPX. Consente la comunicazione tramite il protocollo DeviceNet e assicura l'interfaccia tra il bus e i moduli I/O del terminale.

Come impostare l'indirizzo del bus sul CPX-FB11?

L'indirizzo viene impostato tramite gli interruttori DIL 5.1 a 5.6. Il codice è binario (OFF=0, ON=1) e consente un intervallo da 0 a 63. Esempio: 000001 = 1, 000010 = 2, ecc.

Quali velocità di trasmissione sono supportate?

Le velocità supportate sono 125 kBaud, 250 kBaud e 500 kBaud. È possibile passare alla modalità automatica (interruttori DIL 4.1 e 4.2 su ON) per una rilevazione automatica durante la fase di avvio.

Come interpretare i LED di stato?

In condizioni normali, i LED PS (Power System), PL (Power Load), MS (Module Status) e NS (Network Status) sono accesi in verde. Il LED I/O è verde se gli I/O sono pilotati tramite DeviceNet. Il LED M (giallo) indica un parametro modificato o una forzatura attiva. Il LED SF (rosso) segnala un guasto di sistema.

Quali precauzioni di sicurezza adottare prima di scollegare un cavo?

Tagliare la tensione prima di collegare o scollegare connettori per evitare danni. Utilizzare alimentatori che garantiscano un isolamento elettrico conforme alla norma IEC/EN 60742 (TBT, tensione di isolamento minima 4 kV).

Come installare il CPX-FB11 sul terminale?

Il nodo bus viene montato su un blocco di distribuzione del terminale CPX. Controllare le guarnizioni e le superfici di tenuta, quindi posizionare le viti utilizzando le filettature già formate. Serrare le viti a croce con una coppia di 0,9...1,1 Nm.

Cosa significa un LED M acceso permanentemente dopo l'avvio?

Indica che il terminale CPX è impostato su 'Avvio sistema con parametri salvati e struttura CPX salvata'. In caso di sostituzione del terminale, i parametri non vengono automaticamente caricati dal sistema superiore; è necessario verificare e procedere con le impostazioni necessarie prima di sostituire.

Quali connettori bus sono disponibili?

Il CPX-FB11 offre tre tipi di connettori: Micro Style (M12 5 poli, maschio per Bus IN, femmina per Bus OUT), Open Style (morsetto a 5 poli) e Sub-D (9 poli integrato). Sono disponibili anche accessori come blocchi di giunzione.

Come garantire una corretta terminazione del bus?

Se il terminale CPX si trova all'estremità del bus, una resistenza di terminazione di 121 Ω ±1%, 0,25 W deve essere posizionata tra i fili CAN_H e CAN_L (pin 2 e 4 sul connettore Micro Style, per esempio).

Dove trovare maggiori informazioni sulla parametrizzazione avanzata?

Per dettagli completi, fare riferimento al manuale del nodo bus di campo P.BE-CPX-FB11-... e al manuale del sistema CPX P.BE-CPX-SYS-..., disponibili nella documentazione.

MANUALE UTENTE CPX-FB11 Festo

1 Indicazioniperl'utente

IlnodoFieldbusCPX-FB11puòessereutilizzatoesclusivamenteincasodiimpiegodelterminaleCPXcomeutente delbusdicampoDeviceNet.

Duranteilfunzionamentosidevonorispettareilimititec-niciindicati.Perinformazionidettagliatefareriferimento alladescrizionedelnodoFieldbusP.BE-CPX-FB11-... nonchéalladescrizionedelsistemaCPXP.BE-CPX-SYS-....

Avvertenza

• Disattivarelatensioneprimadiinserireodisinserirei connettori(pericolodidannifunzionali).
• Utilizzareesclusivamentealimentatoriingradodi garantireunaseparazioneelettricasicuradella tensionedieserciziosecondolenormelEC742/EN60742/VDE0551conresistenzadiisolamento minimadi4kV(PELV).Èammessol'impiegodi gruppidialimentazionetipo“Chopper”solamentese ingradodigarantireunsezionamentosicuroaisensi dellanormativaEN60950/VDE0805.
  •Collegareunconduttorediterracondiametrodel cavosufficientealconnettoredelterminaleCPX contraddistintodalsimboloditerra.
• IlnodoFieldbusCPXperDeviceNetcontienelementi sensibiliallecaricheelettrostatiche. Pertantonon toccaretalielementi. Attenersiallenormeperlama-nipolazionedeglielementisensibiliallecaricheelettrostatiche.

Nota

UtilizzaresolamenteunterminaleCPXcompletamente assemblatoecablato.

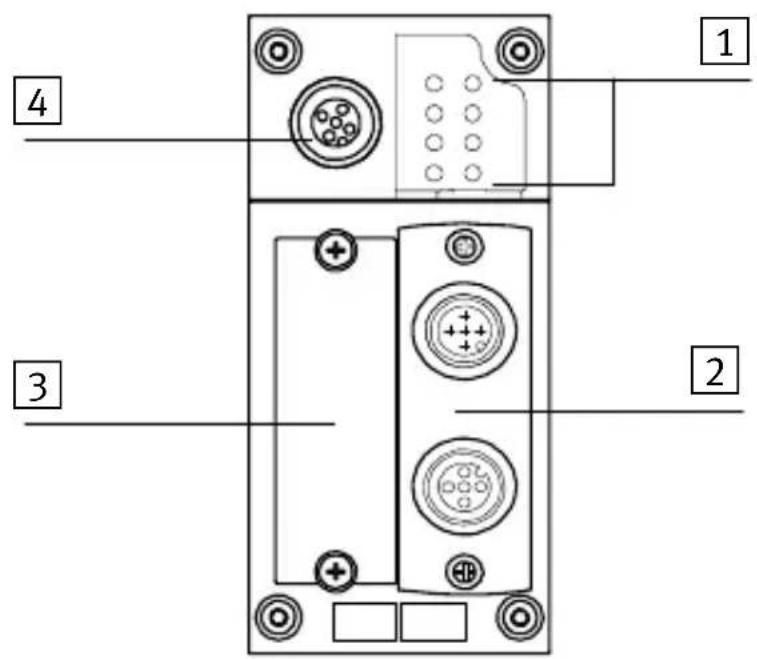

2Elementidicollegamentoesegnalazione

1 LEDdistatobuse LEDspecificiperi moduliCPX
2 Connessione Fieldbussostituibile (nellafigura:Micro Style)
3 Placchettadicoper-turadegliinterrut-toriDIL
4 Interfacciadiservizioperl'Handheld, ecc.

LEDstatobusLEDspecificidelterminale		CPX
MSLE	Dstatomod.(rosso-verde)PSPowerSystem(verde)
NS	LED stato rete (rosso-verde)	PL	Power Load (verde)
I/O	LED stato I/O (rosso-verde)	SF	System Failure (rosso)
		M	Modify(giallo) 1)
1) Variazionedellaparametrizzazioneoattivazionedellaforzatura.

IncondizionidifunzionamentonormaliiseguentiLED emettonoluceverdefissa:PS,PL,MS,NS.

ILEDI/OemettonoluceverdefissasolamentesegliingressieleuscitevengonocontrollatiattraversoilDevice-Net.IILEDMsiaccendesolamenteseèimpostatal'opzione"Systemstartwithdefaultparametrisationandcurrent CPXstructure"(avviamentodelsistemaconparametrizzazionedidefaultestrutturaattualedelterminaleCPX)".

3Indicazioniperl'installazione

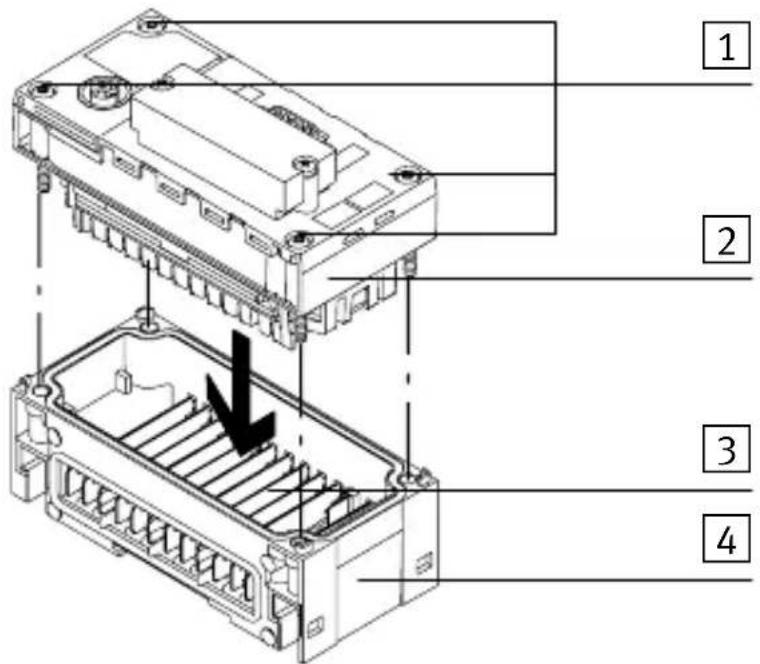

3.1 Montaggio

IlnodoFieldbusCPX-FB11èmontatoinunapiastradiinterconnessionedelterminaleCPX.

1 Viti, coppiadiserraggio 0,9...1,1Nm
2 NodoFieldbus CPX-FB11
3 Guidedella sottobase
4 Piastradi interconnessione

1. Verificarelaguarnizioneelesuperficiditenut rimettereinposizionelasottobase.
2. Perilserraggiodellevitiutilizzaresolamenteilfiletto giàpresente.Stringerelevitimanualmenteincrociando.Coppiadiserraggio0,9...1,1Nm.

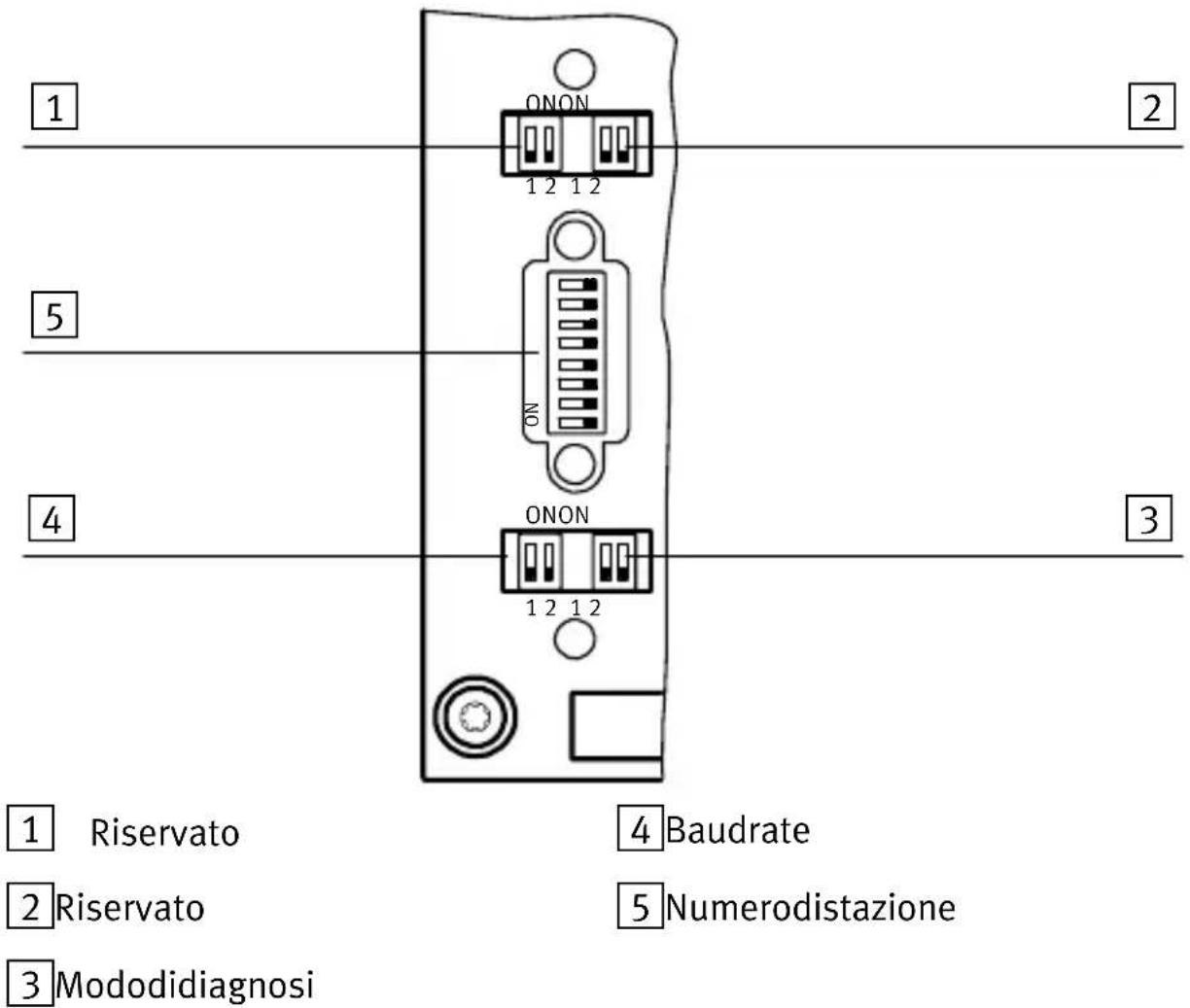

3.2 ImpostazionedegliinterruttoriDIL

InterruttoreDILDescrizione
11.1/1.2Riservato	1)
22.1/2.2Riservato	1)
1) Riservatoperfutureespansioni;glielementidell'interrut-toredevonoesserecommutatisuOFF.

InterruttoreDILDescrizione
33.1,3.2Diagnositramitecomunicazioneditipo“Polled”o“Changeofstate”:3.13.2OFFOFF:DiagnosidisattivataONOFF:Ilmodulodiinterfacciamentodiagnosticol/OèinseritoOFF ON:IbitdistatosonoinseritiONON:Riservatoperfutureespansioni
44.14.2		4.14.2OFF OFF:125kBaudONOFF:250kBaudOFF ON:500kBaudONON:Auto 1)
55.15.25.35.45.55.6		Numerodistazionedelbusdicampoincodicebinario(0=OFF;1=ON)da5.6 a 5.10 0 0 0 0 0 1 = 10 0 0 0 0 1 0 = 20 0 0 0 0 1 1 = 30 0 0 0 1 0 0 = 40 0 0 0 1 0 1 = 5ecc.;intervalodivaloriammesso:0...63
1) Riconoscimentoautomaticodelbaudratedurantel'accensionedelterminaleCPXincasodicollegamentoaunsi-stemabusgiàinfunzione(scambiodiinformazionitdispositivodiscansioneealmenounoslave).Senonvienericonosciutonessunbaudrate,siimpostadidefaultilbaudrate125KBd.

3.3 Interfacciabusdicampo

Elementidiconmessione	Tipo
ConnettoreMicroStyle(2xM12,5poli)FBA-2-M12-5pol
ConnettoreOpenStyle(morsettoa5poli)FBA-1-SL-5pol
ConnettoreSub-D(a9poli)(èintegrato)
MorsettieraOpenStylepermorsettiFBA-1-SL-5pol	FBSD-KL-2x5pol
ConnettorefemminaSub-DFBS-SUB-9-BU-2x4pol

Colori condut-toririf.ai segnali *)	Denomina-zione	Connet-toreMicro Style 1)(optional)	Connet-toreOpen Style (optional)	Connet-toreSub-D (integrato)
Rosso Bianco Traspar. Blu Nero	24VCCBus CAN_H Schermo CAN_L O V B u s	Pin2 Pin4 Pin1 Pin5 Pin3	Pin5 Pin4 Pin3 Pin2 Pin1	Pin9 Pin7 Pin5 Pin2 Pin3
*) Tipici deicavi DeviceNet	Variantidella connessione bus:
1) ConnettoriM12maschioefemminarispettivamenteperlalineain ingressoeinuscita.

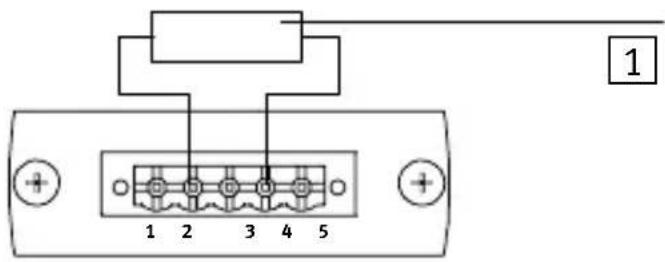

3.4Terminalebusconresistenzeterminali

SeilterminaleCPXsitrovaall'estremitàdelbusdicampo, deveessereequipaggiatoconunterminalebus.

1 Resistenzadel terminalebustra CAN_LeCAN_H (121Ω±1%, 0,25W)

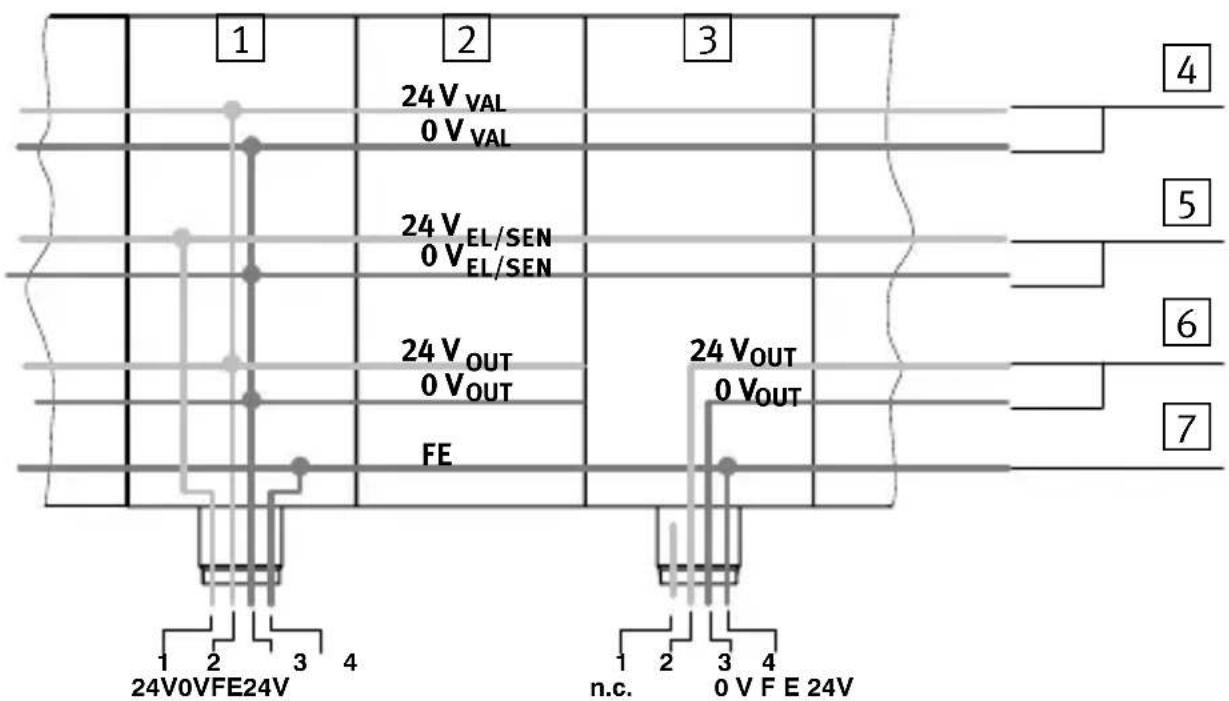

3.5AlimentazioneditensionedelterminaleCPX

L'alimentazionedellatensionediesercizioedellatensione dicaricoall'internodelterminaleCPXvieneassicurata attraversolesottobasi.Esseconduconolatensionedi esercizioedicaricoaimoduliadiacenti.

Alimentazione delsistémae supplementare	Occupazionedeipin
	Tipo CPX-GE-EV-S	Tipo CPX-GE-EV-...
	1.Alimentazione 24Vperelet-tronicaesensori( V_EL/SEN )2.Alimentazione tensionedicarico24Vper valvoleeuscite ( V_VAL/V_OUT )3.0V4.Connessionediterra	1.Libero (noncollegato)2.Tensionedi carico24V3.0V4.Connessionediterra

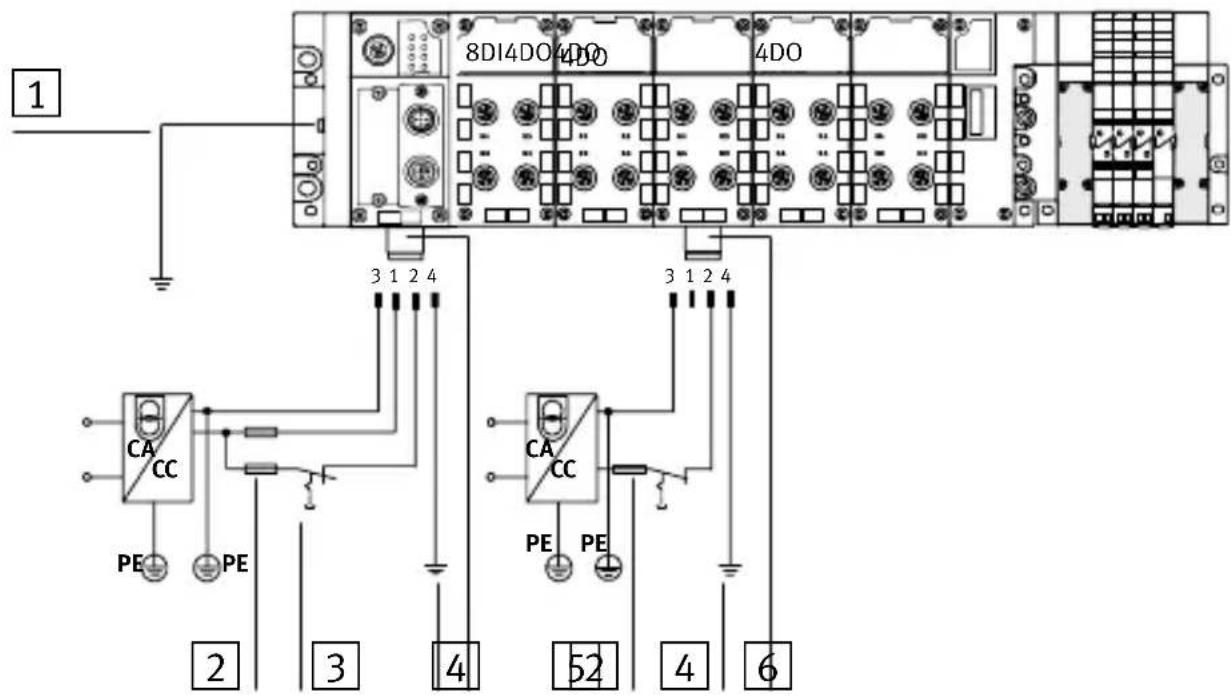

Esempiodicollegamento

L'immagineseguenteillustraunesempiodicollegamento incasodiimpiegodiunmodulodialimentazionedelsistemaediunmodulodialimentazionesupplementareper leusciteelettriche.

1 Compensazionedelpotenziale
2 Fusibiliesterni
3 Possibilitàdidisinserzione separatadell'alimentazione dicaricodellevalvole/uscite
4 Pin4diconnessionediterra, predispostoper16A

5 Connessionedelmodulodialimentazione delsistematipo CPX-GE-EV-S
6 Collegamentodelmodulodialimentazione supplementareperle usciteelettrichetipo CPX-GE-EV-Z

3.6 Comportamentodelterminale CPXall'avviamento

Seall'avviamentodelsistemailLEDMemanalucefissa, significacheèimpostatal'opzione"SystemstartwithdefaultparametrisationandcurrentCPXstructure(avviamentodelsistemaconparametrizzazionedidefaulte strutturaattualedelterminaleCPX)".

Attenzione

NeiterminaliCPX,neiqualiilLEDMemanalucefissa,la parametrizzazionenonvieneripristinataautomatica-mentedalsistemadigestioneincasodisostituzione delterminaleCPXduranteuninterventodelserviziodi assistenza.Intaleevenienza,èopportunoverificare ancoraprimadell'esecuzionequalisianoleimpostazionidaeseguire.

Perinformazionidettagliatesirimandaalladescrizionedel nodoFieldbusP.BE-CPX-FB11-...oppurealladescrizione dell'Handheld.

4 D a t i t e c n i

TipoCPX-FB11
CaratteristichectecnichegeneraliFareriferimento alla descrizionedelsistemaCPX P.BE-CPX-SYS-...
GradodiprotezioneanormaEN60529IP65(completamente assemblato)
Protezionecontrolescaricheelettriche(protezionecontrocontattodirettoe indirettosecondoEN60204-1/IEC204)	Mediantealimentatore PELV(ProtectedExtra-Low Voltage)
Assorbimentoelettricointernoa24V–Dell’alimentazionedellatensionedi esercizioelettronica/sensori(V EL/SEN)	Tip.65mA (elettronicainterna)
Isolamentogalvanico–Modulodiinterfacciamentoin ingresso–Modulodiinterfacciamentoinuscita	Conisolamentogalvanico Conpotenzialecollegato
Codicedelmodulo(specificoperilterminaleCPX)	204
Busdicampo–Protocollo–Velocitàditrasmissione–Lunghezzacavo(infunzionedel baudrateedeltipodicavo)	DeviceNetsecondo specificheODVAV2.0 125kBaud,250kBaud, e500kBaud Max.500m
