CDPXEAV1 - Controllore Logico Programmabile Festo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Automazione industriale programmabile (modulo di estensione I/O)
Marca	Festo
Modello	CDPX-EA-V1
Ingressi digitali	20, 24 VDC, isolamento ottico, 1500 Vrms
Uscite digitali	12, 24 VDC, 0.5 A (soglia 1.4 A), protezione da sovracorrente e surriscaldamento
Ingressi analogici	8 a estremità singola o 4 differenziali, risoluzione 12 bit, tensione/corrente
Uscite analogiche	4, 12 bit, tensione ±10 V o corrente 0/4-20 mA
Ingresso PT100 (RTD)	1, per compensazione giunto freddo o misura temperatura (da -100 a 850°C)
Canali di codifica	2 (fase A, B, Z, M), frequenza max 1 MHz
Canali di conteggio	2, frequenza max 100 kHz, contatore 32 bit
Canali di frequenza	2, 20 kHz max, precisione 0.005%
Alimentazione	24 VDC (derivata dagli ingressi digitali)
Temperatura di funzionamento	da 0 a 50 °C
Temperatura di stoccaggio	da -20 a 70 °C
Umidità	5 a 85% UR senza condensa
Connettori	MINI-COMBICON 3.5 mm (ingressi digitali), Omnimate 3.5 mm (analogici e uscite digitali)
Funzioni principali	Acquisizione di ingressi digitali e analogici, comando uscite, codifica, conteggio, misurazione frequenza, misurazione temperatura PT100/termocoppia
Manutenzione e pulizia	Pulire con un panno asciutto e non lanuginoso. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Componenti sensibili alle scariche elettrostatiche (ESD).
Ricambi e riparabilità	Contattare Festo per i ricambi. Riparazione solo da personale qualificato.

Domande frequenti - CDPXEAV1 Festo

Come collegare gli ingressi digitali?

Gli ingressi digitali si collegano tramite i morsetti MINI-COMBICON (CN5, CN6, CN7). Utilizzare il polo 1 di ciascun connettore per l'alimentazione +24V e il polo 2 per la massa. Collegare i segnali sui pin corrispondenti ai numeri di ingresso (IN1-IN20). Rispettare la polarità: ingresso attivo alto (24V). Isolamento ottico garantito 1500 Vrms.

Come configurare un ingresso in modalità contatore?

Per utilizzare un ingresso come contatore, selezionare la coppia IN1/IN2 o IN5/IN6. La frequenza massima è di 100 kHz. La larghezza d'impulso minima è di 500 ns. Il conteggio può essere attivato software. L'ingresso 'gate' permette di validare il conteggio.

Qual è la risoluzione degli ingressi analogici?

Gli ingressi analogici hanno una risoluzione di 12 bit. La precisione a 25°C è dello 0,1%. Le gamme di tensione sono: ±100mV, ±1V, ±5V, ±10V (bipolare) o 0-100mV, 0-1V, 0-5V, 0-10V (unipolare). Per la corrente: 0-20mA o 4-20mA.

Come collegare una termocoppia?

Collegare la termocoppia agli ingressi analogici CH1-CH4 in modo differenziale. Utilizzare una compensazione del giunto freddo esterna tramite l'ingresso PT100 dedicato. I tipi supportati sono E, J, K, R, S, T. Configurare il tipo tramite software.

Come utilizzare l'ingresso PT100 per la compensazione?

L'ingresso PT100 (RTD) è dedicato alla compensazione del giunto freddo per termocoppie. Collegare una PT100 a 2 o 3 fili sui pin previsti (CN1-CH5). Il campo di misura è da -100°C a 850°C con una precisione dello 0,1%.

Quali tipi di termocoppie sono supportati?

Le termocoppie E, J, K, R, S, T sono supportate. I campi di temperatura vanno da -270°C a 1768°C a seconda del tipo. La compensazione del giunto freddo è assicurata dall'ingresso PT100.

Come proteggere le uscite dai sovraccarichi?

Le uscite digitali integrano una protezione da sovracorrente e surriscaldamento. La soglia di protezione è di 1,4 A. Ogni uscita può erogare 0,5 A in continuo. In caso di guasto, il led di stato si accende.

Qual è la tensione di alimentazione richiesta?

Il modulo funziona a 24 VDC (campo 12-30 VDC). Il consumo tipico è di 6 mA a 24 V per ingresso. Le uscite richiedono un'alimentazione esterna a 24 VDC.

Come pulire il modulo?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare liquidi, solventi o prodotti abrasivi. Scollegare l'alimentazione prima di qualsiasi pulizia.

Come ottenere assistenza tecnica?

Contattare il supporto Festo al +49/711/347-0 o visitare www.festo.com. Tenere a portata di mano il modello CDPX-EA-V1 e il numero di serie.

MANUALE UTENTE CDPXEAV1 Festo

Breve descrizione
Originale: en

FESTO

Festo SE & Co. KG Postfach D.732/26 Fesslinger

Tel: [phone] www.festo.com

C

1303a it 8004844

CDPX-EA-V1:

20 ingressi digitali configurabili come canali contatore/encoder

12 uscitedigitali

8 ingressi analogi ci single-ended (o 4 differenziali) per la misurazione di tensione e corrente

1 ingresso PT100 (RTD) per la misurazione della temperatura o la

compensazione della giunzione fredda di elementi termici

4 uscite analogiche (tensione o corrente)

IL CPDX-EA-V1 é un modulo hardware facilemente inestable en un CDPX-X-A-W-4, CDPX-X-A-W-7, CDPX-X-A-S-10 e CDPX-X-A-W-13.

Specifiche

INGRESSI DIGITALI Descrizione Specifiche

Descrizione Specifiche
Canali di ingresso 20 ingressi digitali optisisolati (standard industriale) a logica positiva, attivi high (+24 Vcc). Tutti gli ingressi sono collegati internamente a 0 Vcc dell'alimentazione di tensione.
Intervallo della tensione di ingresso 12,30 Vcc (min 3 mA), 35 Vcc max per 500 ms
Tensione/corrente diretta 12,30 Vcc (min 3 mA) 6 mA a 24 Vcc, 9 mA a 30 Vcc
Tensione/corrente inversa 6 Vcc max, 1 mA
Impedenza di ingresso 3K3
Ritrado max filtrato di ingresso	200 ns per ingresso E, 50 ms per ingresso S (vedinota sotto)
Filtro antiirimbalo Programmabile da 0,1 ms a 20 ms
Isolamento 1500 Vrms
Tipodi di connettore	Connettore MINI-COMBICON 3,5 mm - 8 contatti (morsettiare a due pezzii) MC 1.5/8 ST 3.5

Notarelativaalritardodelfittod ingresso

Gli ingressi per encoder, contatore e frequenza sono ingressi digitali veloci (le altre caratteristiche sono identiche a quale descripte nella tabella precedente). Ogni ingresso digitale più essere utilizzato come ingresso standard, encoder o contatore/timer. Fare riferimento alla tabella seguente.

Descrizione Specifiche
Canali encoder 2 (ingressi di clock Fase A, Fase B, Encoder zero e Indice zero macchina per ciaccun canale). Tutti gli ingressii sono collegati internamente a 0 Vcc dell'alimentazione di tensione.
Ingressi canale A e B e Z e M	IN1 e IN2 e IN3 e IN4, IN5 e IN6 e IN7 e IN8
Frequenza di ingressso	1 MHz max
Larghezza d'impulso	500 ns min
Campo di conteggio	32 bit

INGRESSI CONTATORE

Descrizione Specifiche
Canali contatore	2 (ingresso Impulso e Gate per ciascun canale). Tutti gli ingressi sono collegati internamente a 0 Vcc dell'alimentazione di tensione. L'ingresso Gate abilita il conteggio degli impulsi di ingressso; il conteggio più essere attivato solotramite il SW (cosi l'ingresso Gate rimane disponibile come ingresso digilale generico)
Coppie di ingressi Impulso e Gate	IN1 e IN2, IN5 e IN6
Frequenza di ingresso	100 kHz max
Larghezza d'impulso	500 ns min
Campo di conteggio	32 bit

Descrizione Specifiche
Canali di frequenza	2 (un ingresso per ciascun canale). Tutti gli ingressi sono collegati internamente a 0 Vcc dell'alimentazione di tensione.
Ingressi di frequenza	IN1, IN5
Frequenza di ingresso	20 KHz max, 1 Hz min
Larghezza d'impulso	50 μs min
PrecISIONE	0,005%

USCITE DIGITALI

Descrizione Specifiche
Canali di uscita	12 uscite digitali optoisolate a logica positiva (ippo Source) con segnalazione dello stato di erreore del driver di uscita.
Tensione d'uscita 12,30 Vcc
Corrente d'uscita	0,5°, 1,4° max (soglia di protezione)
Ritardo di risposta in uscita	150 μs max
Protezione in uscita	Driver proletto da sovracorrrente e sovratemperatura
Isolamento 1500 Vrms
Tipodi connettore Connettori della series	Omnimate 3,5 mm - 10 contatti (morsettiare a due pezzi) SL-SMT 3,5/180F Box + BLZF 3,5/180F

INGRESSI ANALOGICI

Descrizione	Specliche
Canali di ingressso	4 canali di ingressso analogi multifunzione non isolati. Tutti gli ingressosi analogi comuni (COM) sono collegati internamente al pin M del connettore di alimentazione del pannello.
Tipi di ingressso o misurazione	Ingresso in tensione ingressso in corrente Misurazione della temperatura (vari tipi di elementi termici o PT100 RTD) con compensazione della giunizione fredda esterna incorporaata
Risoluzione A/D	12 bit
Precisione a 25 °C	0,1%
Tipo di connettore	Connettori della seriese Omnimate 3,5 mm - 10 contatti (morsettiare a due pezzi) SL-SMT 3,5/180F Box + BLZF 3,5/180F
Tipo di ingressso in tensione	Single-ended (fino a 8 ingressi) o configurazione differenziale (fino a 4 ingressi)
Intervallo ingressso in tensione	Bipolarare (+100 mV, ±1 V, ±5 V, ±10 V) Unipolarare (0,100 mV, 0,1 V, 0,5 V, 0,10 V)
Errore di linearità ingressso in tensione	0,1%
Precisione ingressso in tensione	Bipolarare (+100 mV) o unipolarare (0-100 mV): 0,1% F.S.Bipolarare (+500 mV) o unipolarare (0~500 mV): 0,2% F.S.Bipolarare (+1 V) o unipolarare (0-1 V): 0,1% F.S.Bipolarare (+5 V) o unipolarare (0-5 V): 0,1% F.S.Bipolarare (+10 V) o unipolarare (0-10 V): 0,1% F.S.
Potenza assoluta massima ingresso in tensione	±15 V (con riferimento AGND)
Tipo di ingressso in corrente	4 differentiiali con trasmettitori di alimentazione esterna
Intervallo ingressso in corrente	0,20 mA o 4,20 mA
Impedenza di ingresso modalità in corrente	47 Ω
Ingresso in modalità in tensione	>10 MΩ
Precisione 0,1%
Lineariità ingresso in corrente	0,1%
Potenza assoluta massima ingresso in corrente	±15 V (con riferimento AGND)
Ingressi elementi termici	4 con condizioni di rottrura testate
Tipi di elementi termici	E (-270/1000°C), J (-210/760°C), K (-270/1370°C), R (0/1768°C), S (0/1768°C), T (-270/400°C)
Compensazione della giunizione fredda	Esterna,tramite ingresso PT100 dedicato (vedi notationto)
Ingresso PT100 (RTD)	4 per configurazione a due o tre conduttori (nella configurazione a due conduttori, 4 ingresseri restano liberi per misurazioni single-end); identificazione di rotture o corto circuitto
Alimentazione	Locale 1,2 mA
Intervallo di misurazione temperatura	-100 °C ~ 850 °C
Precisione PT100 a 25 °C4 intervalli selezionali per le misurazioni della resistenza.	Intervalallo 1: 0-157 Ohm, precisione 0,1%Intervalallo 2: 0-530 Ohm, precisione 0,1%Intervalallo 3: 0-1020 Ohm, precisione 0,1%Intervalallo 4: 0-8800 Ohm, precisione 0,1%
Tipi di connettore	Connettori della seriese Omnimate 3,5 mm - 10 contatti (morsettiare a due pezzi) SL-SMT 3,5/180F Box + BLZF 3,5/180F

INGRESSOPT100(RTD)

Questo ingresso è dedicato alla compensazione della giunzione fredda degli elementi termici. Le caratteristiche di questo ingresso sono identiche a quale del PT100 descrisse nella tabella precedente.

USCITE ANALOGICHE

Descrizione Specifiche
Canali di uscita	4 canali di uscita analici non isolati (uscita in tensione o in corrente)
Risoluzione 12 bit
Tipodi tensione d'uscita Single-ended
Intervallo della tensione d'uscita	±10 Vcc
Impedenza carico di tensione d'uscita	1K minimo
Capacità carico di tensione d'uscita	10 nF max
Errore di lineariità tensione d'uscita 0,15%
Tipodi corrente d'uscita	Fonte di corrente
Intervallo corrente d'uscita	0~20 mA o 4~20 mA
Impedenza carico di corrente d'uscita	470 Ω max
Errore di lineariità corrente d'uscita 0,2%
Tipodi connettore	Connettori della series Omnimate 3,5 mm - 10 contatti (morsettiare a due pezzi) SL-SMT 3,5/180F Box + BLZF 3,5/180F

CONDIZIONI AMBIENTALI

Descrizione Specifiche
Temperatura di esercizio	0~50 °C
Temperatura di stoccaggio	-20~70 °C
Umidità di esercizio	5~85% umidità relativa,enza formazione di condensa

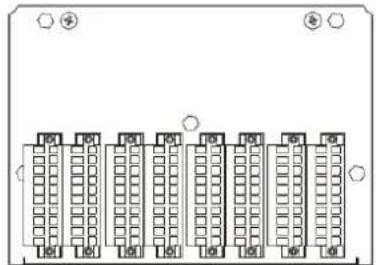

Dimensioni

Occupazione PIN/Vista connettori

C21

C22

C23

C24

C25

C26

C27

C28

C29

C30

C31

C32

C33

C34

C35

C36

C37

C38

C39

C40

C41

Ingressi analogici 1-2

Ingressi analogici 3-4

Uscite analogiche 1-4

Com. Pt100 e alimentazione I/O digitali

Ingressi digitali 1-8

Ingressi digitali 9-16

Ingressi digitali 17-20

Uscite digitali 1-4

Uscite digitali 5-12

CN1 (ing. analog.)

CN2 (ing.analog.)

CN3 (uscita an.)

CN4 (misto)

1 PT100_1 alim.

1PT1003alim.

1CH1

1PT1005alim.

2 CH_1 ingresso

2 CH_3 ingresso +

2 COM-AGND

2 CH_5 ingresso +

3 CH_1 ingresso

3 CH 3 ingresso -

3CH2

3CH-5 ingresso

4 COM-AGND

4 COM-AGND

4 COM-AGND

4 COM_AGND

5 SHIELD (rivestim.) 5 SHIO

5 SHIELD (rivestim)

5 SHIELD (rivestim.)

6 NC (non conn.)

6 PT100_2 alim.

6 PT100_4 alim.

7 AGND

1. alim, 1/0 +

7 CH_2 ingresso +

8 CH 4 ingresso -

8CH4

8 alim.1/O+

9 COM-AGND

9 COM-AGND

9 COM-AGND

9 alim.1/0

10 SHIELD (rivestim.)

10 SHIELD (rivestim.)

10 SHIELD (rivestim.)

10 alim. l/0 -

CN5 (ingr.dig.)

CN6 (ingr.dig.)

CN7 (misto)

CN8 (uscita dig.)

1 alim, I/O +

1 alim. I / O +

1 alim. I/O +

1 alim.1/O+

2 ingresso dig. 1

2 ingresso dig. 9

2 ingresso dig. 17

3 uscita dig. 6

3 ingresso dig. 2

3 ingresso dig. 10

4 ingresso dig. 19

4 uscita dig.7

4 ingresso dig. 3

5 ingresso dig. 12

5 ingresso dig. 20

6 uscita dig. 9

6 ingresso dig. 5

6 ingresso dig. 13

7 uscita dig. 2

7 uscita dig. 10

7 ingresso dig. 8 ingresso dig. 7, 6

8 ingresso dig. 15

8 uscita dig. 3

8 uscha dig. 11

9 ingresso dig. 8

9 ingresso dig. 16

9.237101 10.151

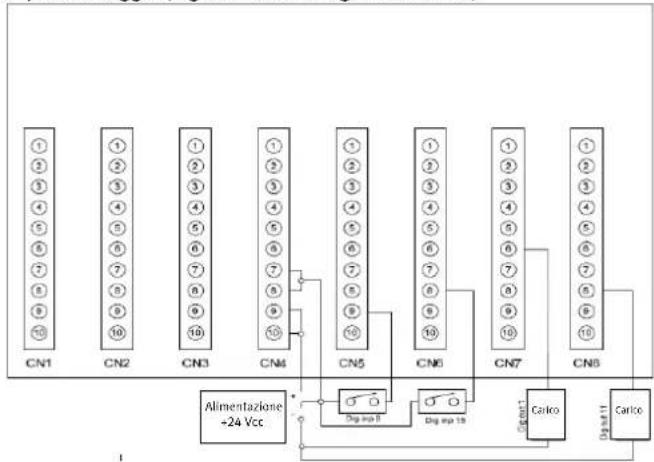

Esempi di cablaggio (ingressi e uscite digitali standard)

Esempio: connessione di due ingressi digitali (interrupttori) e due uscite digitali.

Attenzione: i pin 1 di CN5, CN6, CN7 e CN8 sono cologati localmente ai pin di I/O dell'alimentazione di rete (alimentazione I/O +) e tutto sono essere utilizzati per amplificare il collegamento esterno (per esempio, gli interruttori esterni sono dalle alimentati da quosti pin invoce che dall'alimentazione di rete).

Attenzione: i pin 10 di CN5, CN6, CN7 e CN8 sono collegati localmente ai pin di I/O dell'alimentazione di rete (alimentazione I/O - e potso sono essere utilizzati per amplificare il collegamento esterno (per esempio, il filo di ritorno del carico esterno). po èsse collegato a quosti pin inceve che all'ialimentazione di rete).

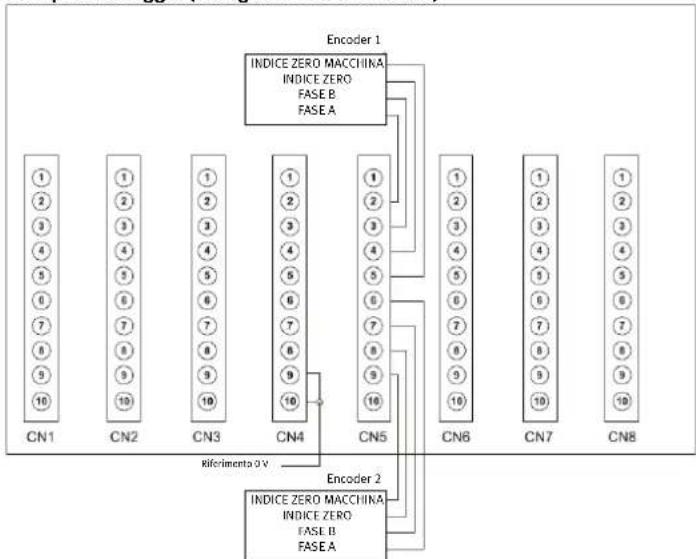

Esempi di cablaggio (collegamento dell'encoder)

Eaggio: connessione logistica di 2 moduli encoder. I moduli encoder devono essere alimentati a 24V (collegare il riferimento 0V dell'encoder a 0V del COPX-EA-V1).

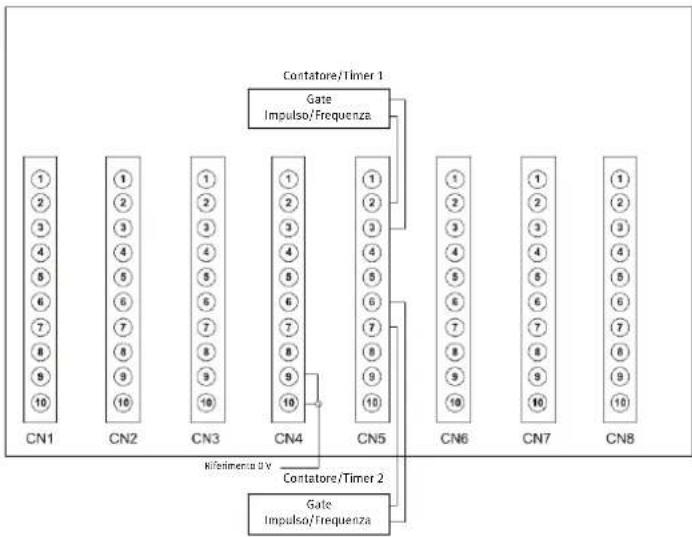

Esempi di cablaggio (ingressi contatore o frequenza)

Esembl: connessione logica per 2 misurazioni contatore/timer. Collegamento adatto per ingressi di contatori (impulso e gate) e/o ingressi di frequenza (frequenza e gate). I moduli esterni devono essere alimentati a 24 V (collegare il riferimento 0V del modulo esterno a 0V dell'alimentazione degli I/O digitali di CDPX-EA-V1).

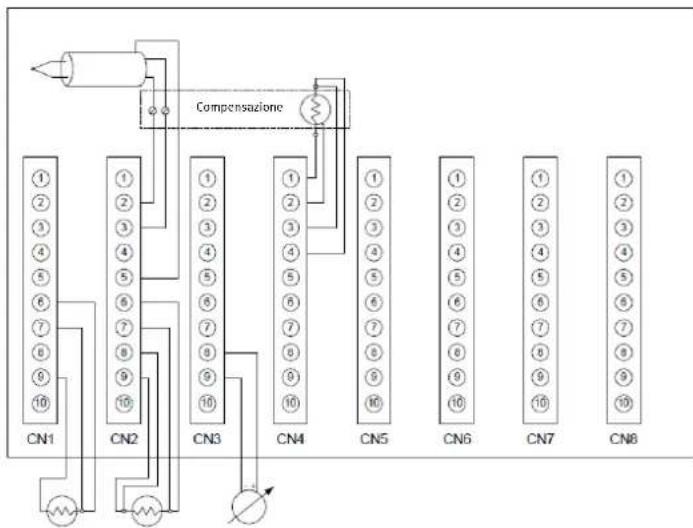

Esempi di cablaggio (uscite PT100, elemento termico e analogiche)

Esempio: connessione logica per varie configurazioni:

1) Un PT100 (a 3 conduttori) collegato a CH2.
2) Un PT100 (a 4 conduttori) collegato a CH4.
3) Un elemento termico collegato a CH3.
4) Un PT100 collegato a CH5 eutilizzato per la compensazione dell'ingresso dell'elemento termico.
5) Una uscita analogica (CH4)

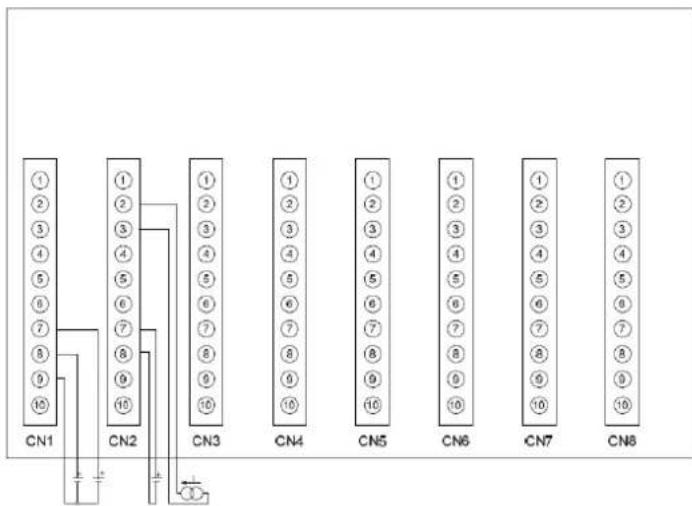

Esempi di cablaggio (ingressi in tensione single ended, differenziali o in corrente)

Esemblio: connessione logica per varie configurazioni:

1) Due ingressi analogici single-ended sullo stesso canale
(per esempioutilizzandoCH2+，CH2-eCOM-AGND)
2) Una sorgente di tensione differenziale, collegata come canale differenziale alla coppi CH.4+CH.4-
3) Un ingresso in corrente collegato alla coppi CH_3+ / CH 3-

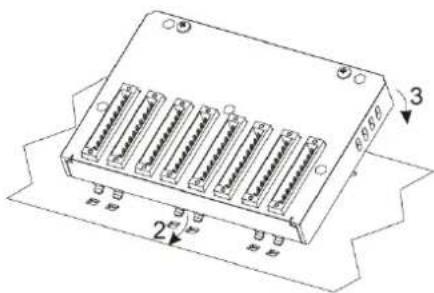

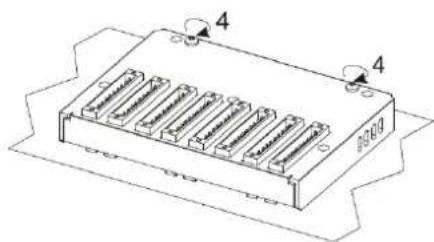

Installazione del modulo I/O

I componenti sensibili alle scariche elettrostatiche possono danneggiarsi in caso di utilizzo non corretto.
