Produkttyp	Speicherprogrammierbare Steuerung (E/A-Erweiterungsmodul)
Marke	Festo
Modell	CDPX-EA-V1
Digitaleingänge	20, 24 VDC, optische Isolierung, 1500 Vrms
Digitalausgänge	12, 24 VDC, 0.5 A (1,4 A Schwellwert), Überstrom- und Überhitzungsschutz
Analogeingänge	8 einfach oder 4 differentiell, Auflösung 12 Bit, Spannung/Strom
Analogausgänge	4, 12 Bit, Spannung ±10 V oder Strom 0/4-20 mA
PT100-Eingang (RTD)	1, für Kaltstellenkompensation oder Temperaturmessung (-100 bis 850°C)
Kodierungskanäle	2 (Phase A, B, Z, M), Frequenz max. 1 MHz
Zählkanäle	2, Frequenz max. 100 kHz, 32-Bit-Zähler
Frequenzkanäle	2, max. 20 kHz, Genauigkeit 0,005 %
Stromversorgung	24 VDC (von den Digitaleingängen abgeleitet)
Betriebstemperatur	0 bis 50 °C
Lagertemperatur	-20 bis 70 °C
Luftfeuchtigkeit	5 bis 85% rF nicht kondensierend
Steckverbinder	MINI-COMBICON 3,5 mm (Digitaleingänge), Omnimate 3,5 mm (Analog- und Digitalausgänge)
Hauptfunktionen	Erfassung digitaler und analoger Eingänge, Steuerung von Ausgängen, Kodierung, Zählung, Frequenzmessung, PT100-/Thermoelement-Temperaturmessung
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Vor jedem Eingriff die Stromversorgung trennen. Empfindliche Bauteile gegen elektrostatische Entladungen (ESD).
Ersatzteile und Reparaturfähigkeit	Für Ersatzteile wenden Sie sich an Festo. Reparatur nur durch qualifiziertes Personal.

Häufig gestellte Fragen - CDPXEAV1 Festo

Wie schließe ich die Digitaleingänge an?

Die Digitaleingänge werden über die MINI-COMBICON-Klemmenblöcke (CN5, CN6, CN7) angeschlossen. Verwenden Sie Pol 1 jedes Steckers für die +24V-Versorgung und Pol 2 für Masse. Schließen Sie die Signale an die Pins an, die den Eingangsnummern (IN1 bis IN20) entsprechen. Beachten Sie die Polarität: Eingang aktiv High (24V). Optische Isolierung garantiert 1500 Vrms.

Wie konfiguriere ich einen Eingang als Zähler?

Um einen Eingang als Zähler zu verwenden, wählen Sie das Paar IN1/IN2 oder IN5/IN6. Die maximale Frequenz beträgt 100 kHz. Die minimale Impulsbreite beträgt 500 ns. Die Zählung kann softwaregesteuert aktiviert werden. Der 'Gate'-Eingang ermöglicht die Freigabe der Zählung.

Wie hoch ist die Auflösung der Analogeingänge?

Die Analogeingänge haben eine Auflösung von 12 Bit. Die Genauigkeit bei 25°C beträgt 0,1%. Die Spannungsbereiche sind: ±100mV, ±1V, ±5V, ±10V (bipolar) oder 0-100mV, 0-1V, 0-5V, 0-10V (unipolar). Für Strom: 0-20mA oder 4-20mA.

Wie schließe ich ein Thermoelement an?

Schließen Sie das Thermoelement an die Analogeingänge CH1 bis CH4 im Differenzialmodus an. Verwenden Sie eine externe Kaltstellenkompensation über den dedizierten PT100-Eingang. Unterstützte Typen sind E, J, K, R, S, T. Konfigurieren Sie den Typ per Software.

Wie verwende ich den PT100-Eingang zur Kompensation?

Der PT100-Eingang (RTD) ist für die Kaltstellenkompensation von Thermoelementen vorgesehen. Schließen Sie eine PT100 mit 2 oder 3 Drähten an die vorgesehenen Pins (CN1-CH5) an. Der Messbereich beträgt -100°C bis 850°C mit einer Genauigkeit von 0,1%.

Welche Thermoelementtypen werden unterstützt?

Die Thermoelemente E, J, K, R, S, T werden unterstützt. Die Temperaturbereiche reichen von -270°C bis 1768°C je nach Typ. Die Kaltstellenkompensation erfolgt über den PT100-Eingang.

Wie schütze ich die Ausgänge vor Überlast?

Die Digitalausgänge verfügen über einen Überstrom- und Überhitzungsschutz. Die Schutzschwelle beträgt 1,4 A. Jeder Ausgang kann dauerhaft 0,5 A liefern. Im Fehlerfall leuchtet die Status-LED auf.

Welche Versorgungsspannung wird benötigt?

Das Modul arbeitet mit 24 VDC (Bereich 12-30 VDC). Die typische Stromaufnahme beträgt 6 mA bei 24 V pro Eingang. Die Ausgänge benötigen eine externe 24 VDC-Versorgung.

Wie reinige ich das Modul?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Keine Flüssigkeiten, Lösungsmittel oder Scheuermittel verwenden. Trennen Sie die Stromversorgung vor der Reinigung.

Wie erhalte ich technischen Support?

Kontaktieren Sie den Festo-Support unter +49/711/347-0 oder besuchen Sie www.festo.com. Halten Sie das Modell CDPX-EA-V1 und die Seriennummer bereit.

BEDIENUNGSANLEITUNG CDPXEAV1 Festo

Beschreibung S	pezifizieren
Zählerkanäle	2 (Puls und Gate Eingänge pro Kanal). Alle Eingänge sind intern mit dem 0V Potential der Spanningsversorgung verbunden. Das Gate ermöglicht das Zahlen der Eingangsimpulse; der Zähler kann nur über die Software aktiviert werden (der Gate Eingang ist dementsprechend als allgemeiner Eingang verfügbar)
Puls & Gate Eingangspaare	IN1 & IN2, IN5 & IN6
Eingangsfrequency	100 kHz max
Pulsweite	500 ns min
Zähibereich	32 bit

Frequenzengänge

Beschreibung Spezifikationen
Frequenzkanäle	2 (1 Eingang pro Kanal). Alle Eingänge sind intern mit dem 0V Potential der Spanningsversorgung verbunden.
Frequenzeingänge	IN1, IN5
Eingangsfrequency	20KHz max, 1 Hz min
Pulsweite	50 μs min
Genaugigkeit	0.005%

Digitale Ausgänge

Beschreibung Spezifikationen
Ausgangskanäle	12 digitale, optisch isolierte Ausgänge mit Statusrückmeldung
Ausgangsspannung	12,30VDC
Ausgangsstromstärke	0.5A, 1.4A max (Schutzschwelle)
Ausgangverzügerung	150 μs max
Ausgangabsicherung	Überspannung und Übertemperatur geschützte Treiber
Isolierung	1500 Vrms
Anschlüsse	OMNIMATE Steckverbindungen 3.5mm - 10 Kontakte (zweiteilige Klemmen) SL-SMT 3.5/180F Box + BLZF 3.5/180F

1303ade

8004844

CDPX-EA-V1:

20 digitale Eingänge, konfigurierbar als Zähler, Encoder oder

Kanale

12 digitale Ausgänge

8 asymmetrische (oder 4 differentiale) analoge Eingänge für

Spannungs- und Stromstärkemessung

1 PT100 (RTD) Eingang zur Temperaturmessung oder für

Kaltstellenkompensation von Thermokopplern

4 analogue Ausgänge (Spannung oder Strom)

Die CDPX-EA-V1 ist eine Hardware-Modul, das Sie leicht in ein einem CDPX-XAW-4, CDPX-XAW-7, CDPX-XAS-10 und CDPX-XAW-13 stecken kannst.

Specifications

Digitale Eingänge
Hinweis zur Eingangsverzogierung

Beschreibung S	pezifikationen
Eingangskanäte 20 digitale optisch isolie	te (Industriestandard) "High active" Eingänge (+24VDC). Alle Eingänge sind intern mit dem OV Potential der Spanningsversorgung verbunden.
Spannungsbereich 12,30VDC (min 3mA)	35VDC max bei 500 ms
ON-Zustand Spannung/Strom 12,30VDC	(min 3mA)6mA @ 24VDC, 9mA @ 30VDC
OFF-Zustand Spannung/Strom 6VDC max	1mA
Eingangswiderstand 3K3
Eingangsverzügerung max 200 ns for E input, 50 ms for S input (see note below)
Entprillfilter Programmierbare 0.1 ms bis	20 ms
Isolation 1500 Vrms
Anschlõsse MINI-COMBICON Klemmen 3.5mm-8 Kontakte (zwieteilige Klemmen) MC 1.5/8 ST 3.5

Die Encoder, Zähler- und Frequenzeingänge sind Hochgeschwindigkeitseingeänge (die anderen Charakteristiken bleiben unberührt). Jeder digitale Eingang kann als Standard-, Encoder- oder Zählertimer. Siehe nachfolgende Tabelle.

Eingangstyp / Eingangsverzögerung Eingangsliste

Beschreibung S	pezifikationen
Encoder Kanäle	2 (Phase A, Phase B, Null Encoder und Machinen Nullindex Pulsegang pro Kanal), Alle Eingänge sind intern mit dem 0V Potential der Spanningsversorgung verbunden.
A & B & Z & M Kanal Eingänge IN1 & IN2	& IN3 & IN4, IN5 & IN6 & IN7 & IN8
Eingangsfrequency	1 MHz max
Pulsweite	500 ns min
Zähnbereich	32 bit

Analoge Eingänge

Beschreibung Spezifikationen
Eingangskanäle 4 multifunktionale anlode	Eingangskanäle. Alle anlagen gemeinsame Eingänge COM sind intern mit dem M Pin des Spannungsanschlusses des UniOP verbunden.
Eingangs- oder Messwerttyp	SpannungseingangStromeinggungTemperaturmessung (verschiedene Typen an Thermoelementen oder PT100 RTD) mit externer Kallleiterkompassion.
A/D Auflösung	12 Bit
Genaigungkeit @ 25 °C 0.1%
Anschlüsse OMNIMATE Steckverbindungen	3.5mm - 10 Kontakte (zwiteilige Klemmen) SL-SMT 3.5/180F Box + BLZF 3.5/180F
Spannungseingang	Asymmetrische Eingänge (bis zu 8 Eingängen) oder Differentialsieingänge (bis zu 4 Eingängen)
Eingangsspanningsbereich	Bipolar (+100mV, +1V, +5V, +10V)Unipolar (0,100mV, 0,1V, 0,5V, 0,10V)
Linearitätsfehler Spannung	0.1%
Spannungseingang Genaigung	Bipolar (±100mV) oder unipolar (0~100mV): 0.1% F.S.Bipolar (±500mV) oder unipolar (0~500mV): 0.2% F.S.Bipolar (+1V) oder unipolar (0~1V): 0.1% F.S.Bipolar (+5V) oder unipolar (0~5V): 0.1% F.S.Bipolar (+10V) oder unipolar (0~10V): 0.1% F.S.
Spannungseingang Maximalwert	±15V (AGND bezogen)
Stromeingang 4 Stück differential mit externer Quelle
Eingangsstrombereich	0,20mA oder 4,20mA
Eingangsimpedanz	200 Ω
Modus Eingangsspannung	>10 MΩ
Genaigung	0.1%
Linearitätsfehler Strom	0.1%
Stromeingang Maximalwert	+15V (AGND bezogen)
Thermokoppler Eingänge	4 mit Ruhestromüberwachung
Thermokoppler Typen	E (-270/1000°C), J (-210/760°C), K (-270/1370°C), R (0/1768°C), S (0/1768°C), T (-270/400°C)
Kaltleiter Kompensation	Extern durch PT100 Eingang
PT100 (RTD) Eingang	4 für Zwei- oder Dreileiter Konfiguration (bei Zweileiterkonfiguration können 4 Eingänge weiterhin für Einzelmessung genutzt werden); Unterbrechungs- und Kurzschlusserkennung
Versorgung	Lokal 1.2 mA
Temperaturmessbereich	-100°C ~850°C
PT100 Genaigungkeit @ 25 °CEs gibt 4 Bereiche für die Widersstandsmessung	Bereich 1: 0~157Ohm, 0.1% accuracyBereich 2: 0~530Ohm, 0.1% accuracyBereich 3: 0~1020Ohm, 0.1% accuracyBereich 4: 0~8800Ohm, 0.1% accuracy
Anschlüsse OMNIMATE Steckverbindungen	-10 Kontakte (zwiteilige Klemmen) SL-SMT 3.5/180F Box + BLZF 3.5/180F

PT100 (RTD) Eingang

Description Specifications
Ausgangskanäle 4 anlage Ausgangskanäle nicht optisch issolfert (Spannungs-oder Stromausgang konfigurierbar)
Auflösung 12 Bit
Ausgangsspannung Typ Asymmetrisch
Ausgangsspannung Bbereich ±10VDC
Ausgangsspannung Lastimpedanz 1K Minimum
Ausgangsspannung Lastkapazität 10nF Maximum
Ausgangsspannung Linearitätsfehler 0.1%
Ausgangsstrom Typ Stromquelle
Ausgangsstrom Bereich 0-20mA oder 4-20mA
Ausgangsstrom Lastimpedanz 470Ω Maximum
Ausgangsstrom Linearitätsfehler 0.2%
Anschlüsse OMNIMATE Steckverbindungen 3.5mm - 10 Kontakte (zwieleiligeKlemmen) SL-SMT 3.5/180F Box + BLZF 3.5/180F

Umgebungsbedingungen

Beschreibung Spezifikationen
Betriebstempoatur	0~50 °C
Lagertemperatur	-20~70 °C
Betrieb Luftfeuchigkeit	5~85% relative Luftfeuchigkeit, nicht kondensierend

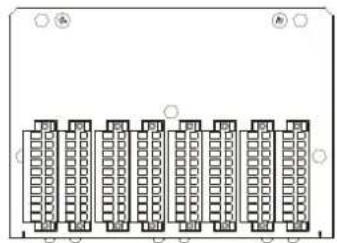

Abmessungen

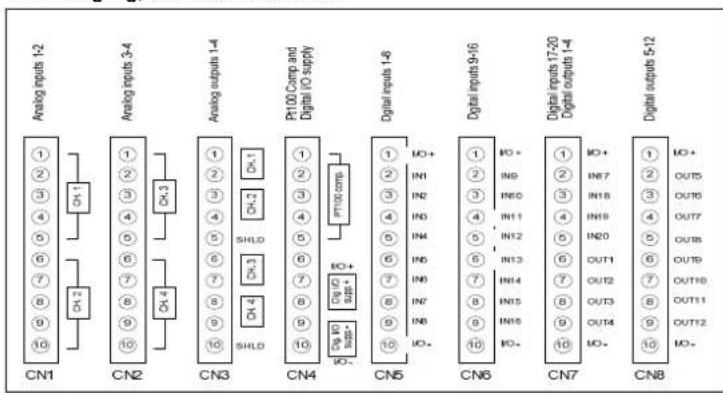

PIN-Belegung/Übersicht Anschlüsse

CN1 (an. Ein.)

1 PT100_1 supp.
2CH_1+Eingang
3CH_1-Eingang
4 COM-AGND
5 SHIELD Gehause
6 PT100_2 supp.
7CH_2+Eingang
8CH_2-Eingang
9 COM-AGND
10 SHIELD Gehause

CN2 (an. Ein.)

1 PT100_3 supp.
2CH_3+Eingang
3 CH_3-Eingang
4 COM-AGND
5 SHIELD Gehause
6PT100_4 supp.
7CH_4+Eingang
8CH_4-Eingang
9 COM-AGND
10 SHIELD Gehause

CN3 (an. Aus.)
1CH1
2 COM-AGND
3CH2
4 COM-AGND
5 SHIELD Gehause
6 COM-CH3
7 AGND
8CH4
9 COM-AGND
10 SHIELD Gehause

CN4 (gemischt)

1 PT100_5 supp.
2 CH_5 + Eingang
3CH_5-Eingang
4 COM_AGND
5 SHIELD Gehause
6 NC (nat conn.)
71/0 supp. +
81/O supp.
91/O supp.
10 I/O supp. -

CN5 (dig. Ein)

1 I/O supp. +
2 Dig. Eingang 1
3 Dig. Eingang 2
4 Dig. Eingang 3
5 Dig. Eingang 4
6 Dig. Eingang 5
7 Dig. Eingang 6
8 Dig, Eingang 7
9 Dig. Eingang 8
10 l/O supp.

CN6 (dig. Ein)

1 I/O supp. +
2 Dig. Eingang 9
3 Dig. Eingang 10
4 Dig. Eingang 11
5 Dig, Eingang 12
6 Dig. Eingang 13
7 Dig. Eingang 14
8 Dig. Eingang 15
9 Dig. Eingang 16
10 l/0 supp.

CN7 (gemischt)

1 I/O supp.
2 Dig. Eingang 17
3 Dig. Eingang 18
4 Dig. Eingang 19
5 Dig. Eingang 20
6 Dig. Ausgang 1
7 Dig. Ausgang 2
8 Dig, Ausgang 3
9 Dig. Ausgang 4
10 I/O supp.

CN8 (dig. Aus)

1 I/O supp. +
2 Dig, Ausgang 5
3 Dig. Ausgang 6
4 Dig. Ausgang 7
5 Dig. Ausgang 8
6 Dig. Ausgang 9
7 Dig. Ausgang 10
8 Dig. Ausgang 11
9 Dig. Ausgang 12
10 I/O supp.

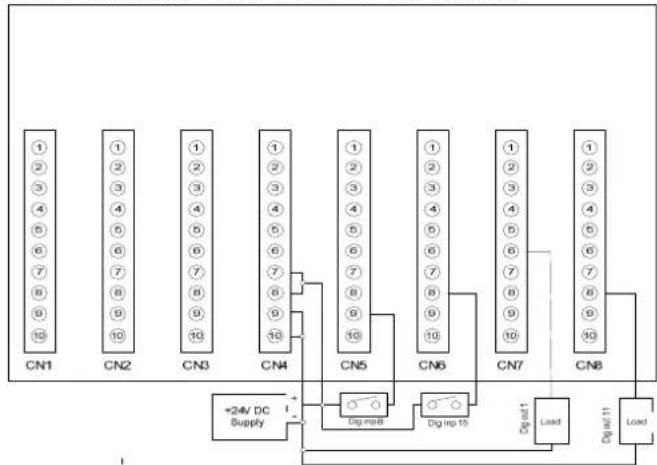

Beispiel Verkabelung (Standard digitale Ein- und Ausgänge)

Beispiel: Zwei digitale Eingänge (Schalter) und zwei digitale Ausgänge.

Achtung: Pin 1 der Anschlussklemmen CN5, CN6, CN7 und CN8 sind mit der lokalen Spannungsvorsorgung des E/A Modules verbunden um die F/A Pins zu versorgen (E/A liefern +) und konnen für die Versorgung von externen Modulen wie zum Beispiel Schalter genutzt werden).

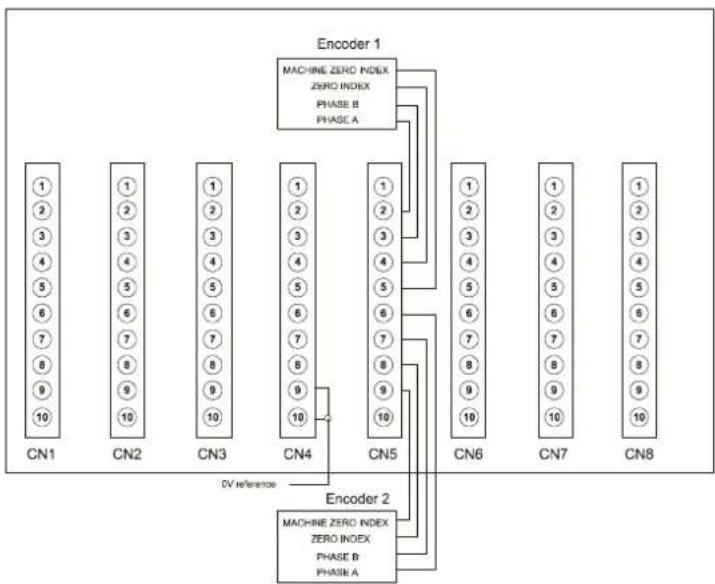

Beispiel Verkabelung (Encoder Verbindung)

Beispel: Logische Verbindung von 2 Encoder Modulen. Die Encoder Module müssen mit 24V entsorgt werden (der 0V Anschluss des Encoders wird an den 0V des CDPX-EA-V1 angeschlossen).

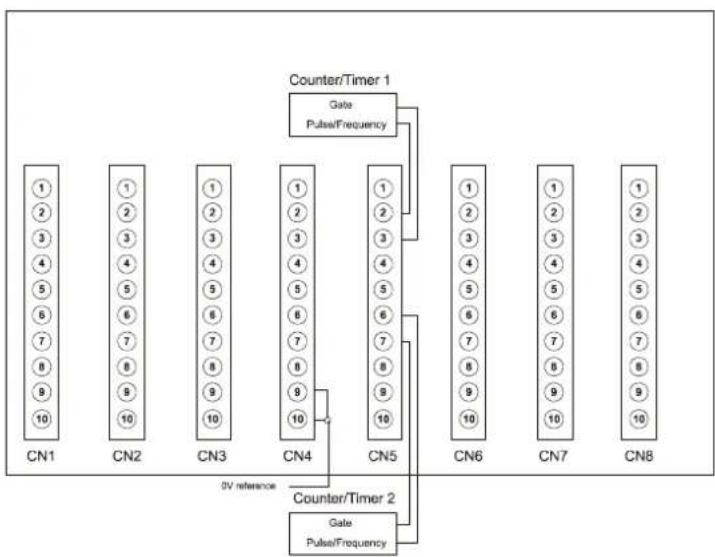

Beispiel: Logische Verbindung für 2 Zähler/Zeitmesser. Die Verbindung kann für Zähleringänge (Pulse und Gate) und für Frequenceingänge (Frequenz und Gate) genutzt werden. Die externen Module müssen mit 24V entsorgt werden (der OV Anschluss der externen Module wird an den OV Anschluss des PLIO03 der digitalen E/A angeschlossen).

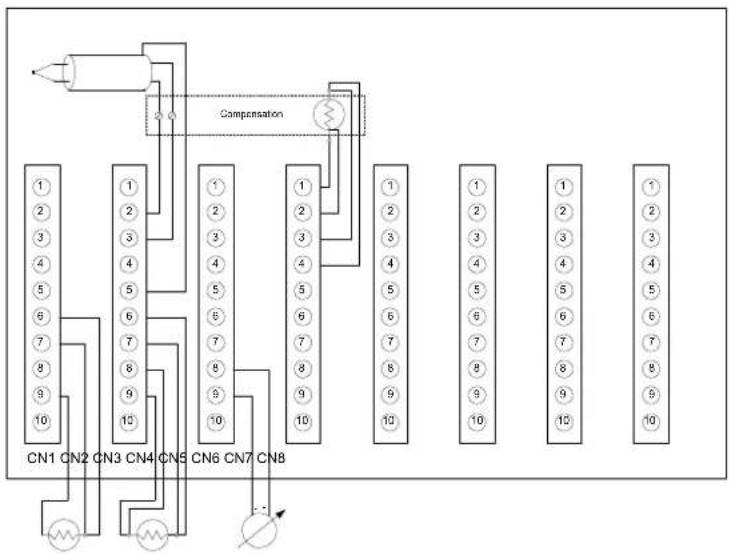

Beispiel: Logische Verbindung für verschiedene Konfigurationen:

1) Ein PT100 (dreladrig) angeschlssen an CH2.
2) Ein PT100 (vieradrig) angeschlossen an CH4.
3) Ein Thermokoppler angeschlossen an CH3
4) Ein PT100 angeschlossen an CH5 zur Eingangskompensation des Thermokopplersinput.
5) Ein analoger Ausgang (CH4)

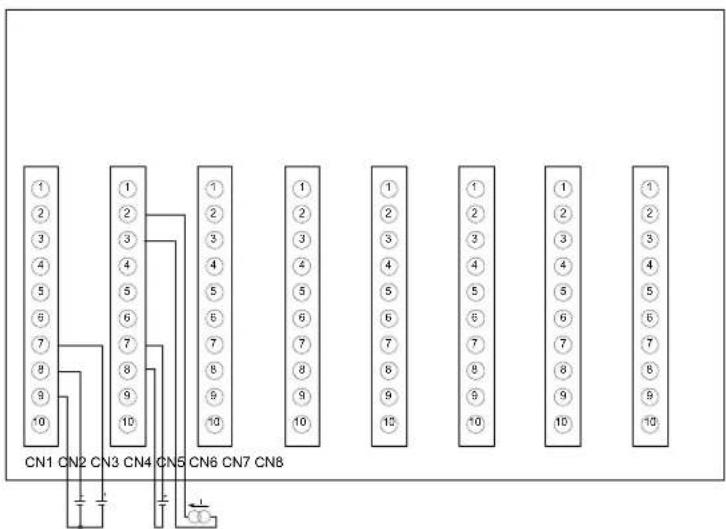

Beispiel Verkabelung (einphasige Spannung, Differential- oder Stromeingänge)
Beispiel: Logische Verbindung für verschiedene Konfigurationen:

1) Zwei einphasige analoge Eingänge auf demselben Kanal (als Beispiel CH_2+, CH_2- und COM-AGND.
2) Eine Differentialspannungsquelle, angeschlossen als Differentialkanal CH 4+ CH 4.
3) Ein Stromeingang angeschlssen an CH_3+ CH_3-

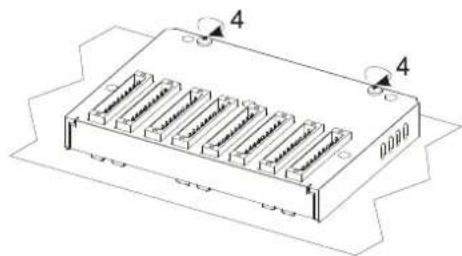

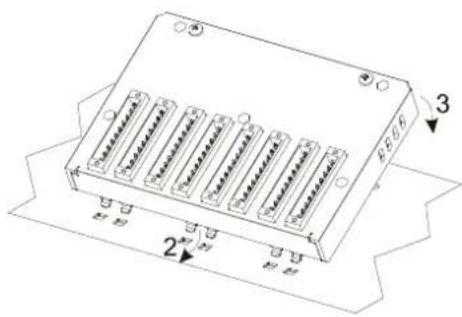

Installation des E/A Modules

Elektrostatisch sensible Komponenten können bei unsachgemäßem Einbau beschädigt werden.
