BEDIENUNGSANLEITUNG AKM-25 Festo

Nicht im Lieferumfang:

2 Schwenkmodul

DS...-270-...-B

Bestimmungsgemäß dient die Abdeckkappe AKM-... 1 zum Schutz vor Hineingreifen in den Schwenkbereich des Anschlaghebels (B).

Festo AKM-25 - 1

Warnung

Verletzungsgefahr durch unkontrollierte Bewegungen!

Vor Montage bzw. Demontage:

- Entlüften Sie das Schwenkmodul 2.

2. Vorbereitung zur Montage

Bei Schwenkmodulen 2 ohne Anschlagsystem bzw. mit externer Dämpfung müssen keine Segmente (A) an der Abdeckkappe 1 herausgebrochen werden (→Abschnitt 3).

Bei Schwenkmodulen 2 mit Anschlagsystem gilt Folgendes:

- Beachten Sie den eingestellten Schwenkwinkel an Ihrem Schwenkmodul 2. Je nach Winkel müssen unterschiedliche Segmente (A) an den Positionen der Anschläge ausgebrochen werden.

A 1

- Brechen Sie die Segmente (A) wenn möglich symmetrisch zum Firmenlogo heraus.

- Brechen Sie nicht zu viele Segmente (A) heraus. Die Abdeckkappe 1 soll berührungslos an den Anschlägen vorbei auf das Schwenkmodul 2 gesetzt werden.

Folgende sind Beispiele von Standard-Schwenkwinkeln.

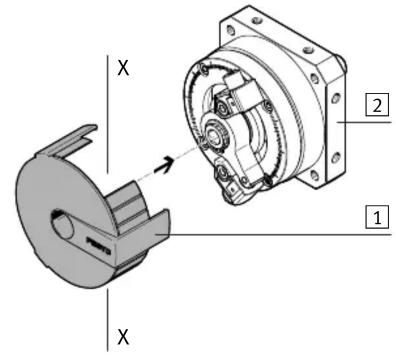

Festo AKM-25 - Vorbereitung zur Montage - 2

- Brechen Sie die Segmente (A) hier aus ( X) .

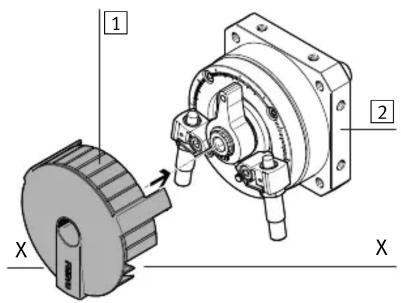

Festo AKM-25 - Vorbereitung zur Montage - 3

- Brechen Sie die Segmente (A) hier aus ( X) .

  1. Montage
    Festo AKM-25 - Vorbereitung zur Montage - 4

2 • Beachten Sie bei Schwenkmodulen mit Anschlagsystem die Aussparungen.

- Drücken Sie die Abdeckkappe 1 auf das Schwenkmodul 2 und lassen Sie die 3 Schnapphaken (Y) in der Nut (Z) einrasten.

FESTO

Festo SE & Co. KG

Cover cap

AKM-...

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

Festo AKM-25 - Parts list - 1
