Tipo de producto	Autómata programable industrial (módulo de extensión E/S)
Marca	Festo
Modelo	CDPX-EA-V1
Entradas digitales	20, 24 VDC, aislamiento óptico, 1500 Vrms
Salidas digitales	12, 24 VDC, 0.5 A (1.4 A umbral), protección contra sobreintensidad y sobrecalentamiento
Entradas analógicas	8 de extremo simple o 4 diferenciales, resolución 12 bits, tensión/corriente
Salidas analógicas	4, 12 bits, tensión ±10 V o corriente 0/4-20 mA
Entrada PT100 (RTD)	1, para compensación de junta fría o medición de temperatura (-100 a 850°C)
Canales de codificación	2 (fase A, B, Z, M), frecuencia 1 MHz máx
Canales de conteo	2, frecuencia 100 kHz máx, contador 32 bits
Canales de frecuencia	2, 20 kHz máx, precisión 0.005%
Alimentación	24 VDC (deducida de las entradas digitales)
Temperatura de funcionamiento	0 a 50 °C
Temperatura de almacenamiento	-20 a 70 °C
Humedad	5 a 85% HR sin condensación
Conectores	MINI-COMBICON 3.5 mm (entradas digitales), Omnimate 3.5 mm (analógicas y salidas digitales)
Funciones principales	Adquisición de entradas digitales y analógicas, control de salidas, codificación, conteo, medición de frecuencia, medición de temperatura PT100/termopar
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa. No usar disolventes ni productos abrasivos.
Seguridad	Desconectar la alimentación antes de cualquier intervención. Componentes sensibles a las descargas electrostáticas (ESD).
Piezas de repuesto y reparabilidad	Contactar a Festo para las piezas de repuesto. Reparación solo por personal calificado.

Preguntas frecuentes - CDPXEAV1 Festo

¿Cómo conectar las entradas digitales?

Las entradas digitales se conectan mediante los bornes MINI-COMBICON (CN5, CN6, CN7). Use el polo 1 de cada conector para la alimentación +24V y el polo 2 para la masa. Conecte las señales en los pines correspondientes a los números de entrada (IN1 a IN20). Respete la polaridad: entrada activa alta (24V). Aislamiento óptico garantizado 1500 Vrms.

¿Cómo configurar una entrada en modo contador?

Para usar una entrada como contador, seleccione el par IN1/IN2 o IN5/IN6. La frecuencia máxima es de 100 kHz. El ancho de pulso mínimo es de 500 ns. El conteo puede activarse por software. La entrada 'compuerta' permite validar el conteo.

¿Cuál es la resolución de las entradas analógicas?

Las entradas analógicas tienen una resolución de 12 bits. La precisión a 25°C es de 0,1%. Los rangos de tensión son: ±100mV, ±1V, ±5V, ±10V (bipolar) o 0-100mV, 0-1V, 0-5V, 0-10V (unipolar). Para corriente: 0-20mA o 4-20mA.

¿Cómo conectar un termopar?

Conecte el termopar a las entradas analógicas CH1 a CH4 en modo diferencial. Use una compensación de junta fría externa mediante la entrada PT100 dedicada. Los tipos soportados son E, J, K, R, S, T. Configure el tipo por software.

¿Cómo usar la entrada PT100 para compensación?

La entrada PT100 (RTD) está dedicada a la compensación de junta fría para termopares. Conecte una PT100 de 2 o 3 hilos en los pines previstos (CN1-CH5). El rango de medición es -100°C a 850°C con una precisión de 0,1%.

¿Qué tipos de termopares son compatibles?

Los termopares E, J, K, R, S, T son compatibles. Los rangos de temperatura van de -270°C a 1768°C según el tipo. La compensación de junta fría está asegurada por la entrada PT100.

¿Cómo proteger las salidas contra sobrecargas?

Las salidas digitales incorporan una protección contra sobreintensidad y sobrecalentamiento. El umbral de protección es de 1,4 A. Cada salida puede entregar 0,5 A de forma continua. En caso de fallo, el indicador de estado se enciende.

¿Cuál es la tensión de alimentación requerida?

El módulo funciona con 24 VDC (rango 12-30 VDC). El consumo típico es de 6 mA a 24 V por entrada. Las salidas necesitan una alimentación externa de 24 VDC.

¿Cómo limpiar el módulo?

Use un paño suave y seco para quitar el polvo. No use líquidos, disolventes ni productos abrasivos. Desconecte la alimentación antes de cualquier limpieza.

¿Cómo obtener asistencia técnica?

Contacte al soporte de Festo al +49/711/347-0 o visite www.festo.com. Tenga a mano el modelo CDPX-EA-V1 y el número de serie.

MANUAL DE USUARIO CDPXEAV1 Festo

CDPX-EA-V1

Descripción resumida Original: en

FESTO

Festo SE & Co. KG Postlach D.73276 Esslingen

8:00-12:00 Email:[e-mail] 电话：[phone]

www.testo.com

ENTRADAS DE CONTADOR

Descripción Especificaciones
Canales de controlador	2 (entrada de pulso y puerta lógica por canal). Todas las entradas están connectadas internamente a los OVDC de la fuente de alimentación. La entrada de puerta lógica activa el recuento de los pullos de entrada, el conteo puedeactivarse únicamente por SW (de este modo, la entrada de puerta está disponible como una entrada digital general).
Pares de entrada de pulso & puerta lógica	IN1 & IN2, IN5 & IN6
Frecuencia de entrada	100 kHz max.
Ancho de pulso	500 ns min
Margon de contae	32 bit

ENTRADAS DE FRECUYCIA Descripción Especficaciones

Canales de Frequencia	2 (una entrada por canal). Todas las entradas estan connectadas internamente a los 0VDC de la fuente de alimentacion.
Entradas de Frequencia	IN1, IN5
Frecuencia de entrada	20 kHz max., 1 Hz min.
Ancho de pulso	50 μs min.
Preciación 0,005%

SALIDAS DIGITALES Descripción Especialicina

Canales de salute	12 salidas digitales optoaisladas de tipo fuente, con retroalimentación del estado de falla del controlador de salute.
Tensión de salute	12,30 VDC
Corriente de salute	0,5°, 1,4° max. (umbral de protección)
Retardo de respuerta de salute	150 μs max.
Protección de salute	Controlador protegado de sobrecorriente y sobretemporatura
Separación 1500 Vrms
Tipo de conductor	Cabezas/concectores Omnimate Range de 3,5 mm; 10 contactos (bloques de terminales de dos piezas) SL-SMT 3,5/180F Box + BLZF 3,5/180F

1303aes8004844

CDPX-EA-V1:

20 entradas digitales configurables como canal contador/codificador

12salidas digitales

8 entradas analógicas de salute simple (o 4 entradas diferenciales) para

medicón de tensión y corriente

1 entrada PT100 (RTD) para medicación de la temperatura o compensación de

unión fría para termopares

4 salidas analógicas (tensión o corriente)

El CDPX-EA-V1 es un modulo de hardware que se puce能让ar fácilmente a CDPX-X-A-W-4, CDPX-X-A-W-7, CDPX-X-A-S-10 y CDPX-X-A-W-13.

Especificaciones

ENTRADAS DIGITALES

Descripción Especificaciones
Canales de entrada 20 entradas digitales	optoaislasadas (estándar industrial) altas con fuente de activa (+24 VDC). Todas las entradas están-connectadas internamente a una fuente de alimentación de 0 VDC.
Margon de tensión de entrada 12, 30 VDC (min. 3 mA), 35 VDC max. durante 500 ms
Tensión/corriente en estado CONNECTADO	12, 30 VDC (min. 3 mA) 6 mA a 24 VDC, 9 mA a 30 VDC
Tensión/corriente en estado DESCONNECTADO	6 VDC max., 1 mA
Impedancia de entrada 3K3
Retardo máximo. del filtrto de entrada	200 ns para entrada E, 50 ms para entrada S (véase lasumailenota)
Filtro antirreobtes Programable de 0.1 ms a 20 ms
Separación 1500 Vrms
Tipo de conductor	Conectores MINI-COMBICON de 3.5 mm; 8 contactos (bloques de terminales de dos piezas) MC 1.5/8 ST 3.5

Notasobreelretardodelfittredentrada

Tanto el codificador, el contador como las entradas de fecundia, son entradas digitales de marcha rápida (el resto de caracteristicas son iguales a las descritas en la anterior tabla). Cada una de las entradas digitalesSEO.
contador/temporizador.Vease lasuma tabla.

CANALES DEL CODIFICADOR

Descripción Especificationes
Canales del codificador 2 (entradas de fape A, fase B, codificador cero y pullos de indices cero de��a por canal). Todas las entradas estan connectadas internamente a los OVDC de la fuente de alimentacion.
Entradas de canal A & B & Z & M	IN1 & IN2 & IN3 & IN4, IN5 & IN6 & IN7 & IN8
Frecuencia de entrada	1 MHz max.
Ancho de pulso	500 ns min
Margon de contae	32 bit

ENTRADAS ANALOGICAS

Descripción	Especificationes
Canales de entrada	4 canales de entrada analógicos, multifuncionales y sinaislamento. Todas las entrada analógicas partidas (COM)están connectadas internamente a una clavija M del conector delalimentación del panel.
Tipo de entrada o medición	Entrada de tension Entrada de corriente Medición de temperatura (varios típos de termopares o PT100 RTD) concompensación fria para externa incorpORA
Resolución A/D	12 bits
Precisión a 25 °C	0,1%
Tipo de conductor	Cabezal/conectores Omnimate Range de 3,5 mm;10 contactos (bloques de terminales de dos piezas)SL-SMT 3,5/180F Box + BLZF 3,5/180F
Tipo de entrada por tensión	Configuración de salute simple (hasta 8 entrada) o diferencial(hasta 4 entrada)
Margin de entrada por tensión	Bipolar (±100 mV, ±1 V, ±5 V, ±10 V) Unipolar (0.100 mV, 0,1 V,0,5 V, 0,10 V)
Desviación de la linealidad de entrada por tensión	0,1%
Precisión de entrada por tensión	Bipolar (±100 mV) o unipolar (0~100 mV): 0,1% F.S.Bipolar (±500 mV) o unipolar (0~500 mV): 0,2% F.S.Bipolar (±1 V) o unipolar (0~1 V): 0,1% F.S.Bipolar (±5 V) o unipolar (0~5 V): 0,1% F.S.Bipolar (±10 V) o unipolar (0~10 V): 0,1% F.S.
Rendimiento máximo absoluto de entrada por tensión	±15 V (AGND referenciado)
Tipo de entrada por corriente	4 diferenciales con transmisor de alimentación externa
Margon de entrada por corriente	0,20 mA o 4,20 mA
Impedancia del modo de entrada por corriente	47 Ω
Moto de entrada de tensión	>10 MΩ
Precisión	0,1%
Linealidad de entrada por corriente 0,1%
Rendimiento máximo absoluto de entrada por corriente	±15 V (AGND referenciado)
Entradas de termopares	4 con condidión de ruptura comprobada
Tipos de termopares	E(270/1000 °C), J(210/760 °C), K(270/1370 °C), R(0/1768 °C),S(0/1768 °C), T(-270/400 °C)
Compensación de unión fria	Via externa para la entrada PT100 (véase lasuma nota)
Entrada PT100 (RTD)	4 para configuración de dos or tres hilos (en una configuraciónde dos hilos, permanecen libres 4 entradas para mediciones desalida simple); detectación de ruptura o cortocircuito
Alimentación	Local 1,2 mA
Margon de temperature de medicación	-100 °C -850 °C
Precisión PT100 a 25 °CEstán disponible 4 margenesselecctionables para las medicaciones resistencia.	Margon 1: 0~157 ohmios, 0,1% de precisionMargon 21: 0~53 ohmios, 0,1% de precisionMargon 3: 0~1020 ohmios, 0,1% de precisionMArgen 4: 0~8800 ohmios, 0,1% de precision
Tipo de conductor	Cabezal/conectores Omnimate Range de 3,5 mm;10 contactos (bloques de terminales de dos piezas)SL-SMT 3,5/180F Box + BLZF 3,5/180F

ENTRADA PT100 (RTD)

Esta entrada está destinada a compensación de unión fria para termopares. Las caracteristicas de esta entrada se iguales as las de PT100 descritas en la anterior tabla.

SALIDAS ANALOGICAS

Descripción	Especillasiones
Canales de salute	4 canales de salute analógicos sin aislamiento (salida por tensión o corrente)
Resolución 12 bit
Tipo de tensión de salute	De salute simple
Mergen de la tensión de salute	±10 VDC
Impedancia de cargo de tensión de salute	1 K minima
Capacitancia de cargo de tensión de salute	10 nf max.
Desviación de la linealidad de tensión de salute	0,15%
Tipo de corrente de salute Origen de la corrente
Mergen de corrente de salute	0~20 mA o 4~20 mA
Impedancia de cargo de corrente de salute	470 Ω max.
Desviación de la linealidad de corrente de salute	0,2%
Tipo de conector	Cabezal/conectores Omnimate Range de 3,5 mm;10 contactos (bloques de terminales de dos piezas)SL-SMT 3,5/180F Box + BLZF 3,5/180F

CONDITIONES AMBIENTALES

Descripción	Especillasiones
Temperatura de funciona	0-50 °C
Temperatura de almacenimiento	-20-70 °C
Humidad de funciona	5-85% humedad relativa, sin condensation

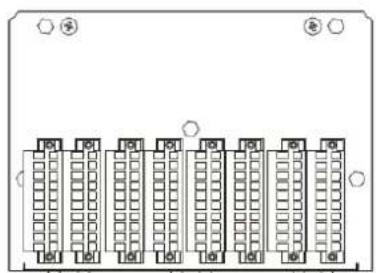

DIMENSIONES

ASIGNACION DE CLAVIJAS/VISTA DE CONECTORES

C21	CN2	CN3	CN4	CN5	CN6	CN7	CN8

CN1 (Imp. analog.)

CN2 (Imp. analog.)

CN3 (Sal. analog.)

CN4 (mezclado)

1Alim.PT100_1

1Alim.PT100_3

1CH1

1Alim.PT100_5

2CH_1+entrada

2 CH_3 + entrada

2 COM-AGND

2CH_5+entrada

3CH_1-entrada

3CH_3-entrada

3CH2

3CH_5-entrada

4 COM-AGND

4 COM-AGND

4 COM-AGND

4 COM_AGND

5 SHIELD (estuche)

5 SHIELD (estuche)

5 SHIELD (estuche)

5 SHIELD (estuche)

6Alim.PT100_2

6Alim.PT1004

6 COM-CH3

6 NC(no con.

7CH2+entrada

7CH4+entrada

7 AGND

7Alim.1/O+

8CH2-entrada

8CH4-entrada

8CH4

8Alim.1/O+

9 COM-AGND

9 COM-AGND

9 COM-AGND

9Alim.1/O

105HIELD (estuche)

10 SHIELD (estuch

10 SHIELD (es)

10Alim. I/O

CN5 (Entr. dig.)

CN6 (Entr. dig.)

CN7 (mezclado)

CN8 (Sal.dig.)

1Alim, I/O +

1Alim. 1 / 0+

1Alim. 1 / 0+

1Alim. 1 / 0+

2 Entrada dig. 1

2 Entrada dig. 9

2 Entrada dig. 17

2 Salida dig. 5

3 Entrada dig. 2

3 Entrada dig. 10

3 Entrada dig. 18

3Salida dig.6

4 Entrada dig. 3

4 Entrada dig. 11

4 Entrada dig. 19

4 Salida dig. 7

5 Entrada dig. 4

5 Entrada dig. 12

5 Entrada dig. 20

5 Salida dig. 8

6 Entrada dig. 5

6 Entrada dig. 13

6 Salida dig. 1

6 Salida dig. 9

7 Entrada dig. 6

7 Entrada dig. 14

7 Salida dig. 2

7 Salida dig. 10

8 Entrada dig. 7

8 Entrada dig. 15

8 Salida dig. 3

8 Salida dig.1

9 Entrada dig. 8

9 Entrada dig. 16

9 Salida dig. 4

9 Salida dig. 1

10 Alim. I/O -

10 Alim. I/O

10 Alim. I/O

10 Alim. I/O

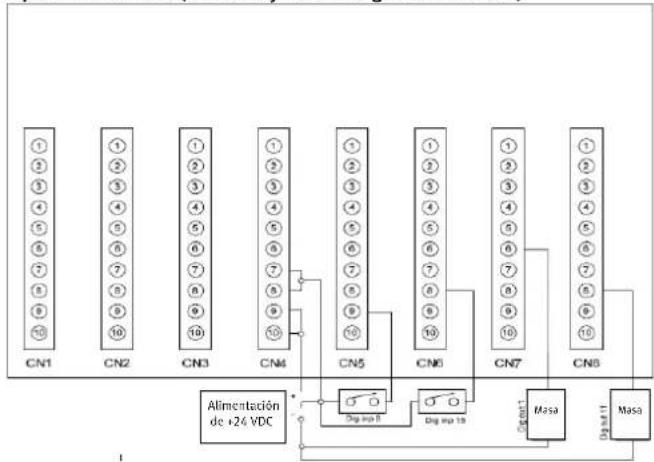

Ejempos de cableado (entradas y salidas digitales estandar)

Ejemplo: dos entradas digitales (conmutadores) y connexion de dos salidas digitales.

Atencion: las clavijas 1 de CN5, CN6, CN7 y CN8 estan conectadas localmente a la alimentacion de la red de clavijas I/O (alimentacion I/O +) y你能 usar para simpliar la connexion externa (por exemple, los interruptores externos se pueda poderar para medio de estas clavijas, en lugar de para la alimentacion de la red).

Atencion: las clavijas 10 de CN5, CN6, CN7 y CN8 estan conectadas localmente a la alimentacion de la red de clavijas I/O (alimentacion I/O-) y可以更好llenizarse par simpliarar le connexion externa (por exemple, el hilo de returno de carga externo se pueda connectar a estas clavijas, en lugar de a la alimentacion de la red).

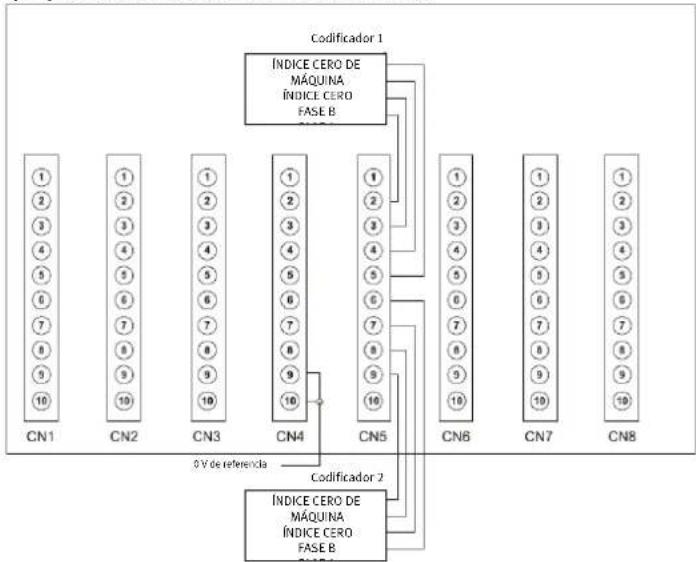

Ejentes de cableado (conexión de codificador)

Eemplo: conexionis Iglica para 2mosdulos de codificador. Losmosdulos de codificadordeben tener una potencia de 24V (conectaroVA de reference del codificador a los0VdeCDPX-EA-V1).

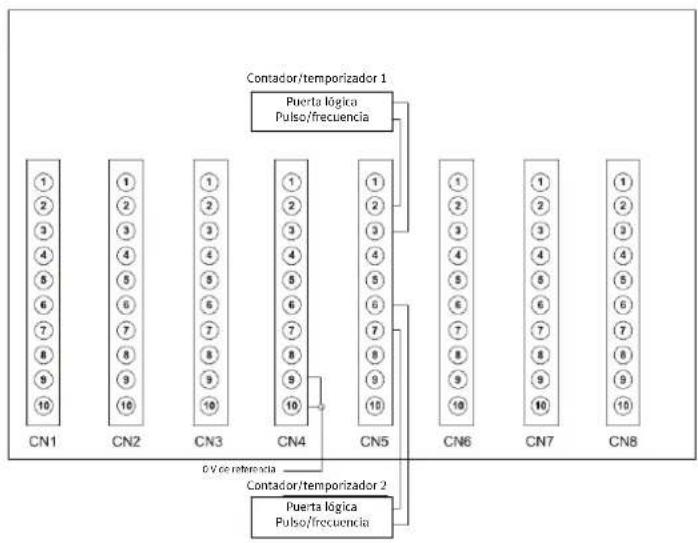

Ejempios de cableado (entradas de contador o Frequencia)

Ejemplo: conexión lógica para 2 medicaciones de contactor/temporizador. La conexión es apropiada para entradas de contactor (pulso y puerta lógica) y/o entradas de freuencia (frecuencia y puerta lógica). Los modulos externos deben tener una potencia de 24 V (conectar 0 V de referencia del modulo exterior a los 0 V de la alimentación I/O digital de CDPX-EA-V1).

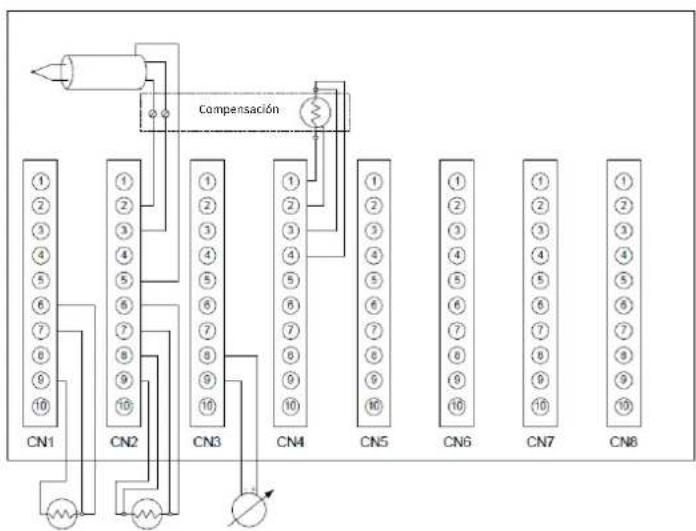

Ejmplos de cableado (PT100, termopar y salidas analogicas)

Ejemplo: conexión lógica para varías configuraciones:

1) Un PT100 (tres hilos) conectado a CH2.
2) Un PT100 (cuatro hilos) conectado a CH4.
3) Un termopar conectado a CH3.
4) Un PT100 conectado a CH5 y realizado para la compensacion de entrada de termopar.
5) Una salute analógica (CH4)

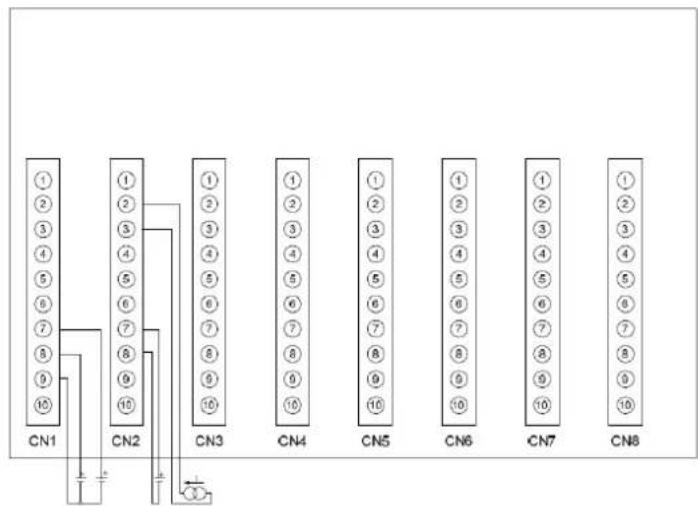

Ejempos de cableado (entradas por tension de salute simple, diferencias o por corrente)

Ejemplo: conexión lógica para varías configuraciones:

1) Dos entradas analógicas de salute simple en el mismo canal
(por ejemplo, CH 2+, CH 2-y COM-AGNDutilizados).
2) Una fuente de tension diferencial, conectada como un canal diferencial en el par CH_4+CH_4-
3) Una entrada por corriente conectada al par CH_3+CH_3.

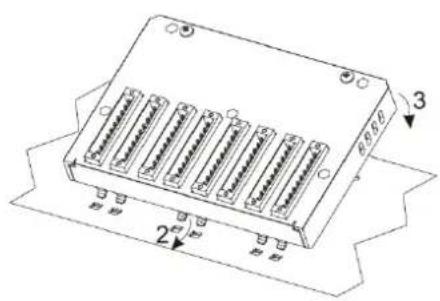

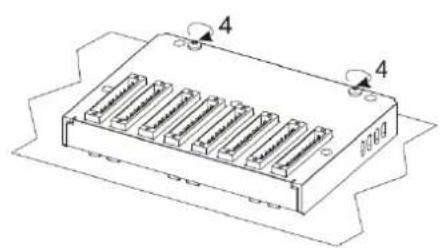

Instalación del modulo I/O

Los componentes con sensibilidad electrostaticauten sufrir daños si no se manipulan correctamente.

CDPX-EA-V1
