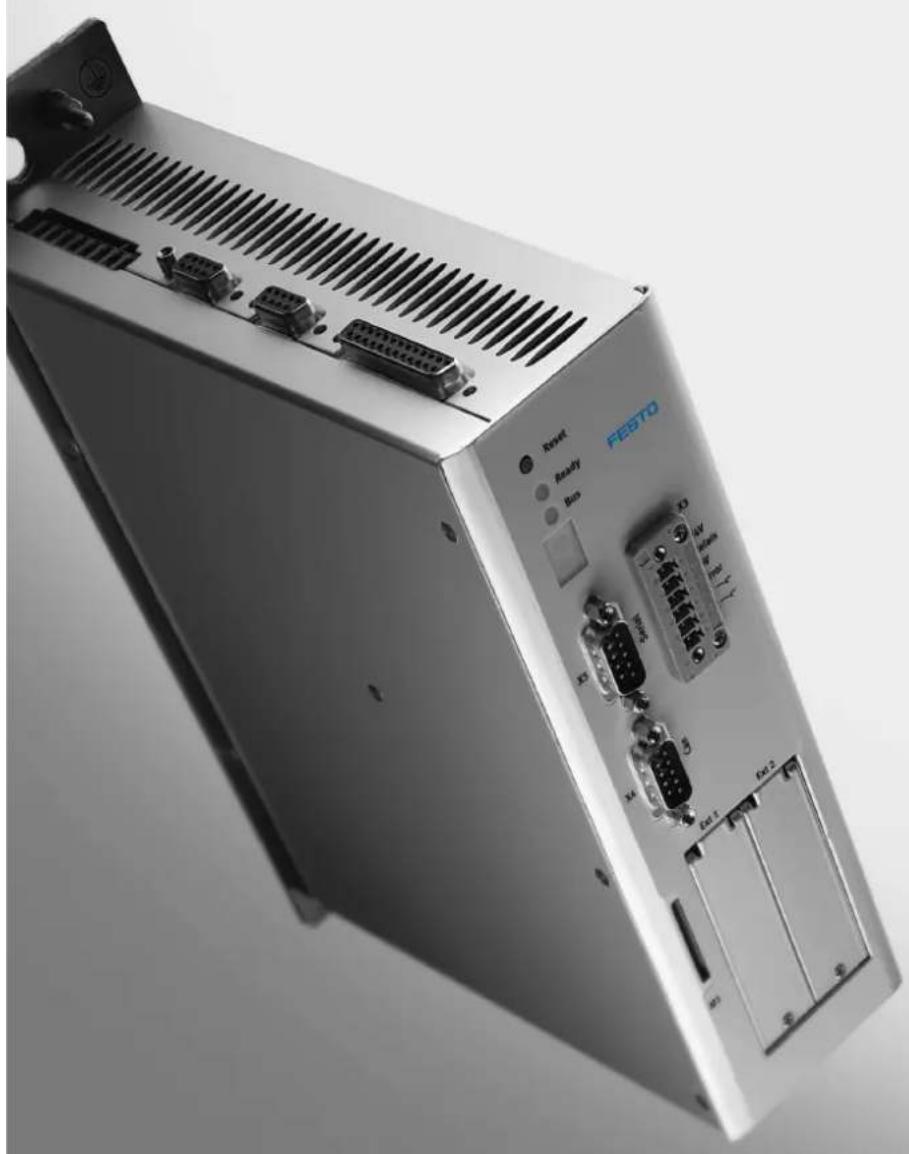

Type de produit	Module interface SERCOS pour servorégulateur CMMP-AS (Automate industriel)
Marque	Festo
Modèle	P.BE-CMMP-SC-SW-IT
Catégorie	Automate industriel
Technologie de communication	SERCOS (fibre optique, 2/4/8/16 Mbit/s)
Modes de fonctionnement	Régulation de couple, régulation de vitesse, asservissement de position, interpolation interne à l'entraînement
Nombre d'axes par anneau	Jusqu'à 6 axes
Temps de cycle SERCOS	125 µs (régulateur de courant), 250 µs (vitesse), 500 µs (position), 1000 µs (interpolation)
Alimentation	Via le bus du contrôleur CMMP-AS (24 V DC logique, alimentation principale)
Indice de protection	IP20
Température de fonctionnement	0 °C à 50 °C (estimation)
Dimensions	Module enfichable pour slot Ext2
Poids	Environ 200 g (estimation)
Sécurité	Protection contre tensions mortelles (>50 V), très basse tension de sécurité (TBTS), arrêt rapide, surveillance des défauts
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon sec si nécessaire
Fonctions spéciales	Prise de référence guidée, positionnement de broche, détection (mesure), identification automatique du moteur
Paramètres configurables	Pondération des données (position, vitesse, accélération), télégrammes standard ou personnalisés
Diagnostic	Classes de diagnostic 1, 2, 3 et fabricant ; messages d'erreur détaillés

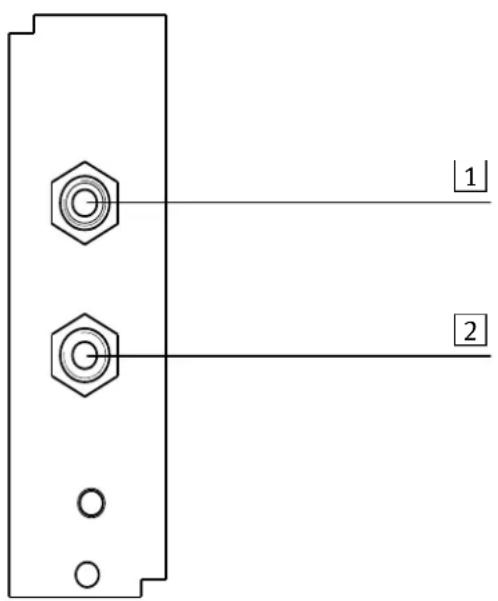

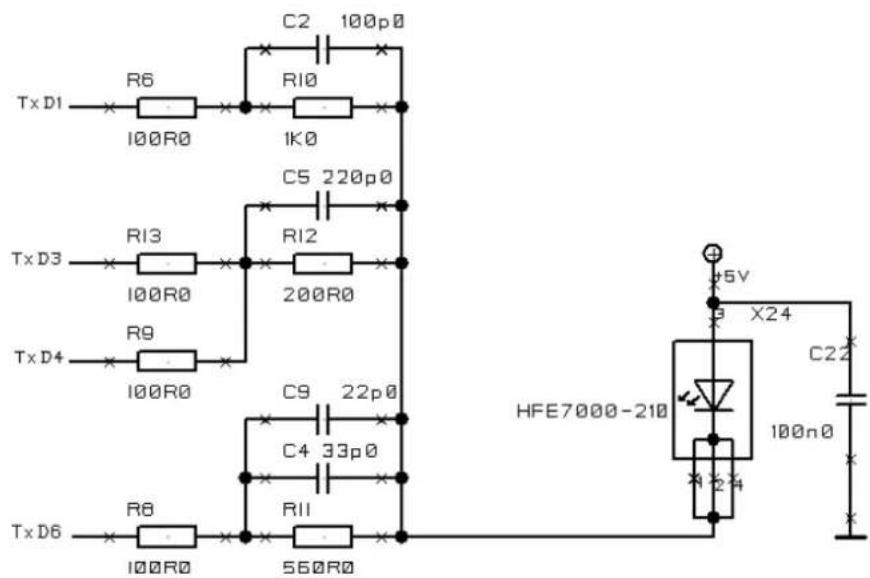

Connectique	Émetteur (HFE 7000-210) et récepteur (HFD 7000-402) fibre optique
Compatibilité	Contrôleurs Festo CMMP-AS, interface SERCOS selon CEI 61491
Manuel de référence	P.BE-CMMP-AS-SC-SW-FR (réf. 557 364)

FOIRE AUX QUESTIONS - P.BE-CMMP-SC-SW-IT Festo

Comment activer la communication SERCOS sur le CMMP-AS ?

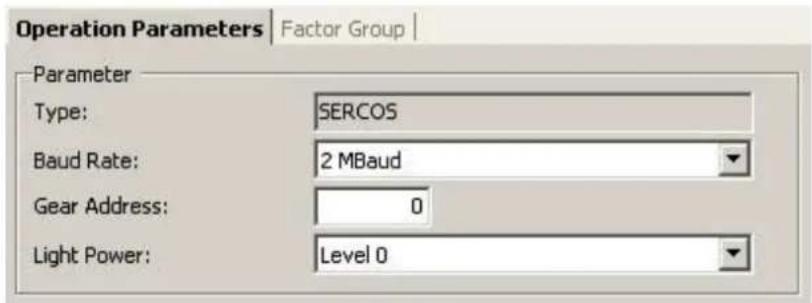

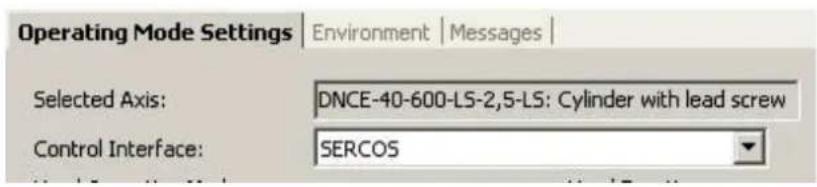

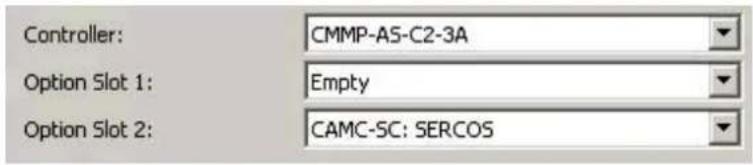

L'activation se fait une seule fois via l'interface série RS232. Dans le logiciel Festo ServoCommander, allez dans la fenêtre 'Fieldbus' et réglez l'adresse d'entraînement, la vitesse de transmission (2 à 16 Mbauds) et le rendement lumineux. Enregistrez les paramètres, puis activez SERCOS. L'activation n'est effective qu'après désactivation/réactivation.

Quelles sont les vitesses de transmission disponibles ?

Les vitesses de transmission possibles sont : 2 Mbauds, 4 Mbauds, 8 Mbauds et 16 Mbauds.

Comment configurer un télégramme d'application personnalisé ?

Utilisez les IDN S-0-0024 (Configuration list MDT) pour le MDT et S-0-0016 (Configuration list AT) pour l'AT. Les IDN configurables sont listés dans S-0-0188. La longueur max est donnée par S-0-0186. Maximum 4 IDN cycliques par télégramme.

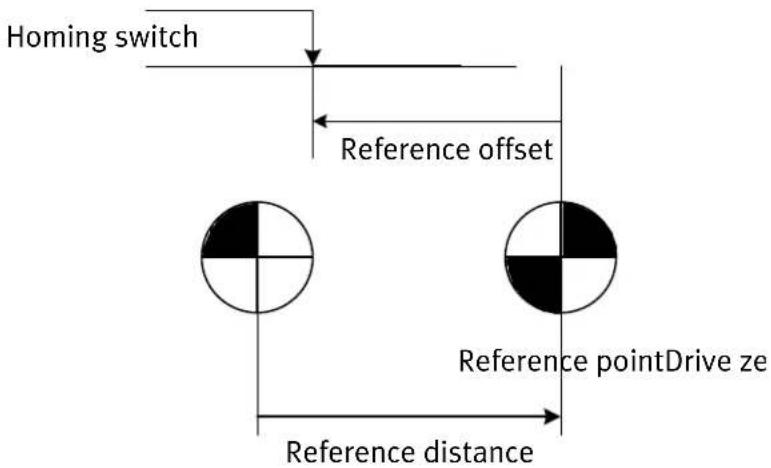

Comment effectuer une prise de référence guidée par l'entraînement ?

Le maître envoie la commande de procédure S-0-0148. L'entraînement active l'asservissement de position et se déplace à la vitesse de prise de référence (S-0-0041) vers le repère. Après détection, il freine et positionne la valeur de consigne (S-0-0407) au point de référence. Le succès est signalé par le bit d'état S-0-0403.

Quels sont les modes de fonctionnement pris en charge ?

Les modes principaux sont : Régulation de couple (0x0001), Régulation de vitesse (0x0002), Asservissement de position (0x000B ou 0x000C), et Interpolation interne à l'entraînement (0x002B). Trois modes auxiliaires peuvent être configurés dans S-0-0032 à S-0-0035.

Comment lire et effacer les erreurs de diagnostic ?

Les erreurs sont visibles dans les classes de diagnostic : S-0-0011 (classe 1, défauts graves), S-0-0012 (classe 2, avertissements), S-0-0013 (classe 3, états). Pour effacer une erreur de classe 1, utilisez la commande de procédure S-0-0099 'Reset diagnosis class 1' sur le canal de service après avoir supprimé la cause.

Quelle est la signification des bits du mot d'état ?

Les bits 0-5 sont pour le canal de service, 6-7 pour des bits de statut configurables, 8-9 indiquent le mode de fonctionnement actif, 11-13 sont des bits de modification, et 14-15 donnent l'état opérationnel (00: non prêt, 01: prêt, 10: alimentation activée, 11: étage de puissance activé).

Comment pondérer les données de position en unités linéaires ?

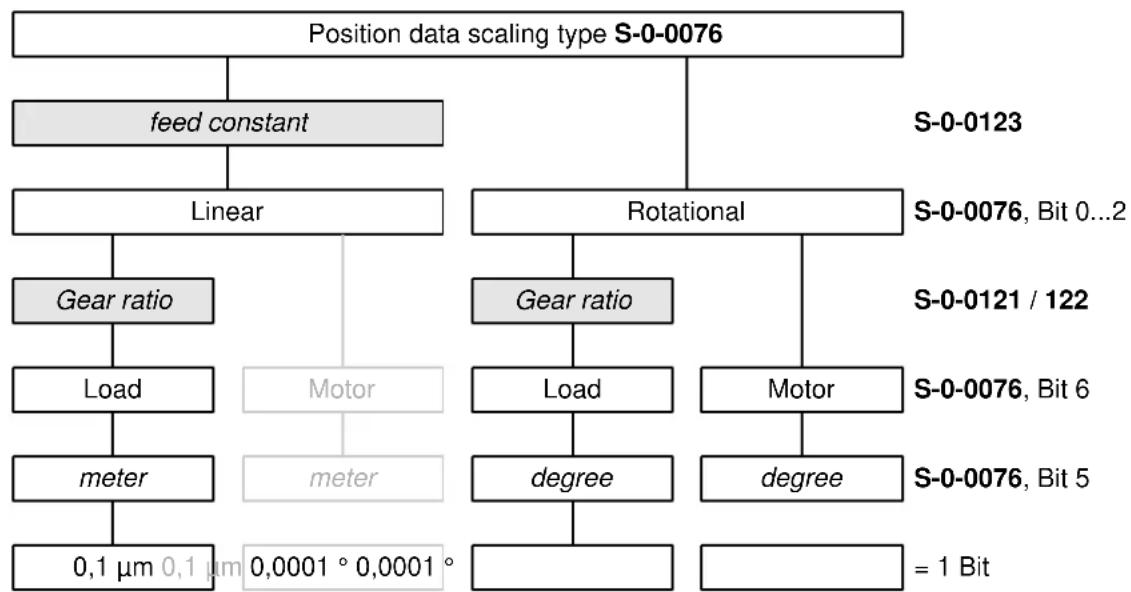

Réglez le type de pondération S-0-0076 sur 'pondération translationnelle' (01b). Définissez le facteur S-0-0077 et l'exposant S-0-0078 selon la formule LSB = facteur * 10^exposant. Par exemple, facteur=1, exposant=-7 donne 0,1 µm par bit. N'oubliez pas de configurer la constante d'avance S-0-0123 et le rapport de transmission si la référence est sur la charge.

Quels sont les risques de sécurité lors de l'utilisation ?

Dangers : haute tension (mortelle), surfaces chaudes (brûlures), mouvements incontrôlés. Respectez les consignes : coupez l'alimentation avant intervention, attendez 5 minutes après coupure (charge résiduelle), utilisez des équipements TBTS pour les signaux de commande, et ne jamais ouvrir l'appareil.

Comment tester la fermeture de l'anneau SERCOS ?

En phase de communication 0, le maître envoie un signal et vérifie qu'il le reçoit en retour. Si l'anneau n'est pas fermé, l'esclave signale une erreur 37-1 (anneau non fermé). Vérifiez les connexions fibre optique et la puissance d'émission (rendement lumineux).

MODE D'EMPLOI P.BE-CMMP-SC-SW-IT Festo

SERCOS pour contrôleur de moteur CMMP...

FESTO

Manuel

SERCOS

CMMP...

Édition ____ fr 0708NH

Désignation P.BE-CMMP-AS-SC-SW-FR

Référence 557 364

©(Festo SE & Co. KG, D-73726 Esslingen, 2008)

Internet : http://www.festo.com

E-mail : [e-mail]

Sauf autorisation expresse, la transmission ou la reproduction de ce document, ainsi que toute exploitation ou communication de son contenu sont interdites. Tout non-respect de cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés, notamment en termes de demande de brevet, de modèle déposé et de protection par dessin ou modèle.

Rapport de modification

Auteurs		Festo SE & Co. KG
Nom du manuel :		P.BE-CMMP-AS-SC-SW-FR
Nom du fichier :
Emplacement d'archivage du fichier
N° d'ordre	Validation pour transmission		Index de version	Date de la modification
1	Création		0708NH	11.03.2008

Marques déposées

Microsoft et Windows sont des marques déposées ou des marques de fabrique de la Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Droits d'auteur

© Festo SE & Co. KG Tous droits réservés.

Les informations et les données de ce document ont été rassemblées selon l'état actuel de nos connaissances. Toutefois, des différences entre ce document et le produit ne sont pas complètement exclues. Pour les appareils et le logiciel correspondant dans la version remise au client, Festo garantit l'utilisation conforme aux dispositions contractuelles en accord avec la notice d'utilisation. En cas d'écarts importants par rapport à la notice d'utilisation, Festo est habilité et s'engage à procéder à des corrections, sous réserve de ne pas entraîner de frais inappropriés. Toute responsabilité éventuelle ne se réfère pas aux vices dus à des divergences entre les conditions d'exploitation prévues et décrites pour l'appareil dans la notice d'utilisation.

Festo ne garantit pas que les produits sont conformes aux exigences et aux objectifs de l'acheteur ni qu'ils sont compatibles pour fonctionner avec d'autres produits sélectionnés par l'acheteur. Festo SE dégage de toute responsabilité en cas de dommages résultant de l'exploitation commune de ses produits avec d'autres produits ou engendrés par une utilisation non conforme des appareils ou des systèmes.

Festo SE & Co. KG se réserve le droit de modifier, de compléter ou d'améliorer le document ou le produit sans préavis.

Sans autorisation expresse de son auteur, ce document ne doit pas, en totalité ou sous forme d'extraits, être reproduit, traduit dans une autre langue naturelle ou lisible par une machine et ne doit pas être transféré sur un support de données électronique, mécanique, optique ou de toute autre forme.

Marques déposées

Les noms de produit figurant dans ce document peuvent être des marques déposées. Dans ce document, les marques déposées ont pour seul objet d'identifier les produits correspondants.

SERCOS interface® est une marque déposée du groupement d'intérêt SERCOS interface e.V.

Table des matières

1. Généralités....9

1.1 Documentation....9
1.2 Système de communication série en temps réel (SErial Realtime COmmunication System) 10

2. Consignes de sécurité pour les entraînements et les commandes électriques.... 11

2.1 Symboles utilisés .... 11
2.1.1 Autres symboles 11
2.2 Consignes générales 12
2.2.1 Personnel dûment formé et compétent.... 12
2.3 Dangers liés à une utilisation incorrecte.... 13
2.4 Consignes de sécurité 14

2.4.1 Consignes générales de sécurité 14
2.4.2 Consignes de sécurité relatives au montage et à l'entretien....16
2.4.3 Protection contre les contacts accidentels avec les pièces électriques....17
2.4.4 Protection contre les chocs électriques par très basse tension de sécurité (TBTS)....19
2.4.5 Protection contre les contacts avec des pièces chaudes.... 20
2.4.6 Protection lors de la manipulation et du montage 21

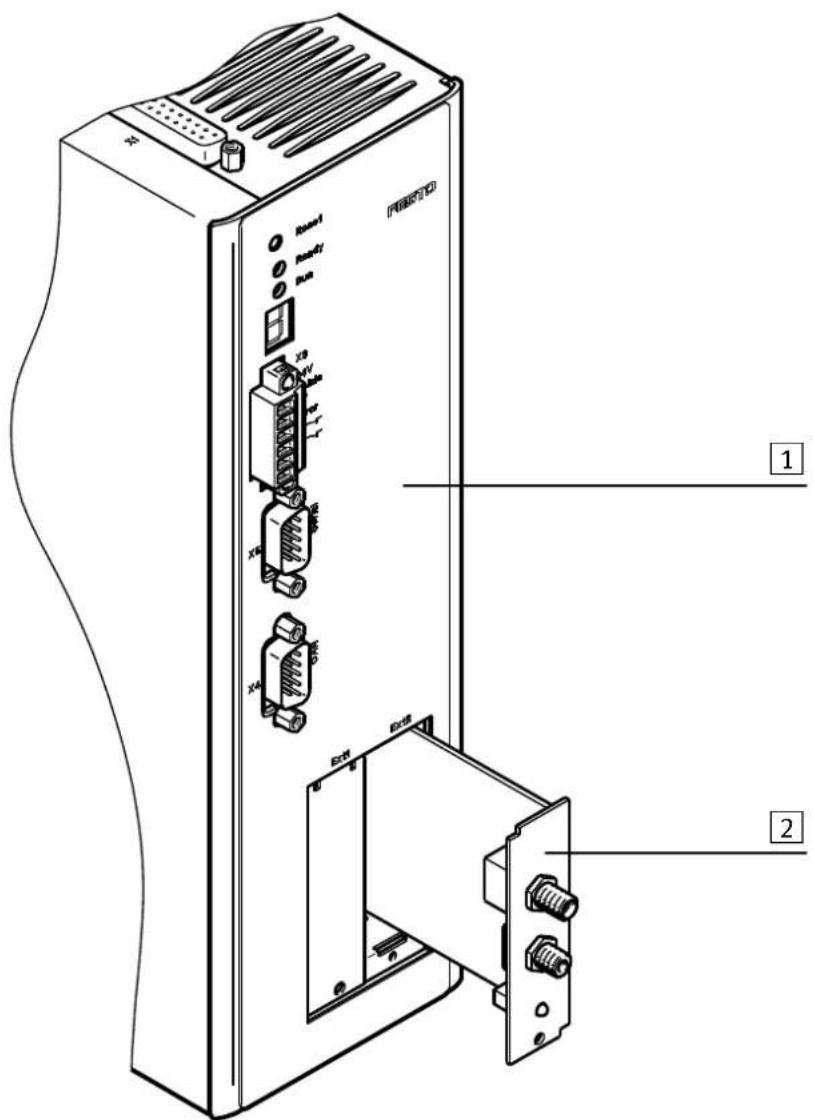

3. Câblage et affectation des broches 22

4. Activation de SERCOS 24

4.1 Aperçu 24

5. Aperçu 26

5.1 Aperçu communication....26

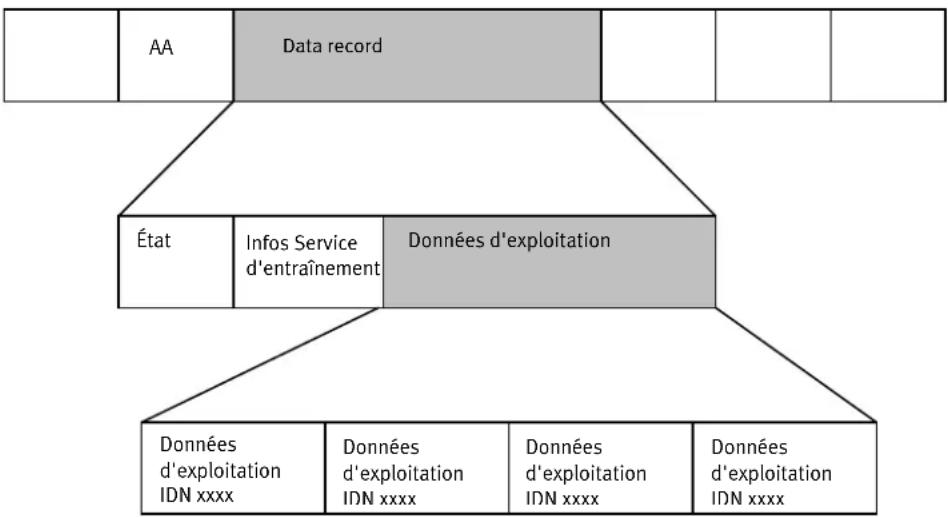

5.2 Télégramme d'entraînement (AT) 27

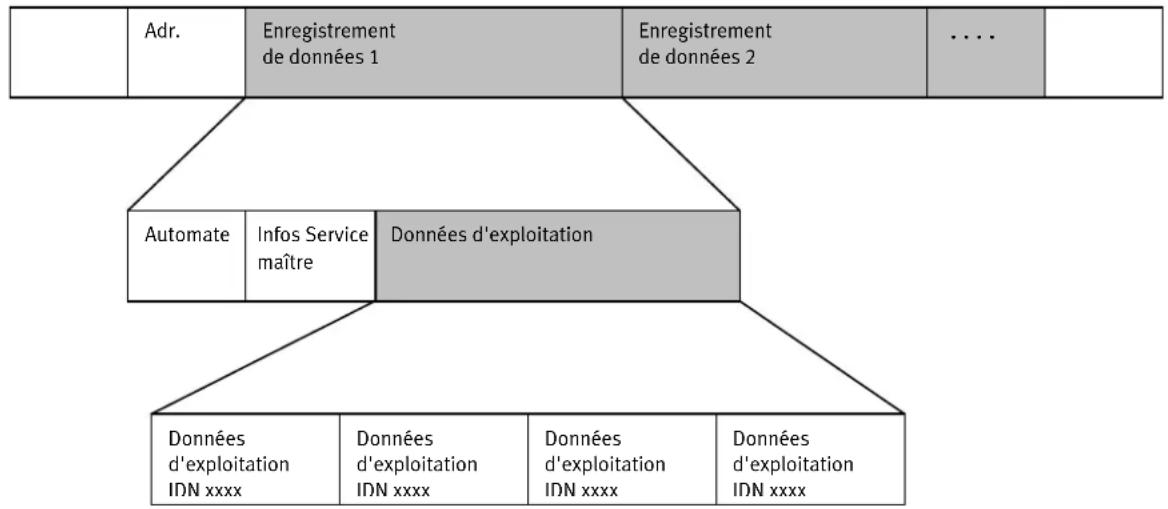

5.3 Télégramme de données maître (MDT).... 28
5.4 Canal de service (SC) 29
5.5 Types de télégrammes 30

5.5.1 Télégrammes standard 30

5.5.2 Télégramme d'application 31

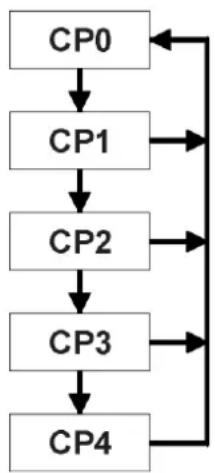

5.6 Initialisation (changement de phase) 32

5.6.1 Phase de communication 0 : Fermeture de l'anneau .... 32

5.6.2 Phase de communication 1 : Identification des entraînements...... 32

Table des matières

5.6.3 Phase de communication 2 : Chargement des paramètres de communication .... 32
5.6.4 Phase de communication 3 : Chargement des paramètres d'application....33
5.6.5 Phase de communication 4 : Mode cyclique .... 33

6. Temps de cycle SERCOS 34

7. Modes de fonctionnement .... 35

7.1 Régulation de couple....36
7.2 Régulation de vitesse 36
7.3 Asservissement de position.... 36
7.4 Interpolation interne à l'entraînement.... 37

8. Pondération des données 38

8.1 Données de position.... 38

8.1.1 Aperçu 38
8.1.2 Non pondéré....39
8.1.3 Pondération translationnelle 39
8.1.4 Pondération rotationnelle....39

8.2 Données de vitesse 40

8.2.1 Aperçu 40
8.2.2 Non pondéré....41
8.2.3 Pondération translationnelle 41
8.2.4 Pondération rotationnelle 41

8.3 Données d'accélération....42

8.3.1 Aperçu 42
8.3.2 Non pondéré....43
8.3.3 Pondération translationnelle 43
8.3.4 Pondération rotationnelle....43

8.4 Données de couple.... 43
8.5 Données de température....43

9. Mot de commande/Mot d'état....44

1. Gestion des erreurs....47
2. Fonctions d'E/S....48
3. Commandes spéciales .... 49
   12.1 Prise de référence guidée par l'entraînement.... 49
   12.2 Positionnement de la broche....52

Table des matières

12.3 Détection (mesure)....53
12.4 Identification automatique du moteur....53

13. Paramètres....55

13.1 Aperçu 55
13.1.1 Paramètres de communication 55
13.2 Configuration d'un télégramme....61
13.3 Listes d'IDN/Commandes de changement de phase 64
13.4 Modes de fonctionnement....68
13.5 Paramètres de pondération....70
13.6 Valeurs de consigne/valeurs réelles....76
13.7 Limitation / Surveillance 79
13.8 Mot d'état de signal/bits en temps réel.... 84
13.9 Bits d'état....89
13.10 Identification automatique....95
13.11 Gestion des erreurs 96
13.12 Fonctions E/S 97
13.13 Prise de référence guidée par l'entraînement.... 101
13.14 Interpolation interne à l'entraînement.... 104
13.15 Touches de mesure 105
13.16 Positionnement de la broche.... 108
13.17 Divers 110
13.18 Informations.... 113
13.19 Classes de diagnostic.... 117

13.19.1 Classe de diagnostic 1 (classe d'état 1)....117
13.19.2 Classe de diagnostic fabricant 1 .... 118
13.19.3 IDN S-0-0095 : Message de diagnostic 119
13.19.4 Classe de diagnostic 2 (classe d'état 2)....119
13.19.5 Classe de diagnostic 3 (classe d'état 3)....120
13.19.6 Classe de diagnostic fabricant 3 (classe d'état 3)....121
13.19.7 IDN S-0-0014 : "État de l'interface" 122
13.19.8 Masques de diagnostic.... 123

14. Codes d'erreur SERCOS 125

A. Annexe 127
B. Index 128

1. Généralités

1. Généralités

1.1 Documentation

Ce manuel SERCOS décrit le raccordement au bus de terrain de contrôleurs de servomoteurs CMMP-AS sous SERCOS. Il décrit brièvement le protocole proprement dit, l'activation de la communication SERCOS et les paramètres disponibles sous SERCOS.

Il s'adresse à des personnes déjà familiarisées avec la gamme des contrôleurs de servomoteurs et le protocole SERCOS.

Il comporte des consignes de sécurité à respecter impérativement.

Pour de plus amples informations, veuillez consulter les manuels suivants des produits de la gamme CMMP-AS :

• Manuel produit "Contrôleur de servomoteur P.BE-CMMP-AS" :
  Description des spécifications techniques et du mode de fonctionnement de l'appareil et conseils d'installation et d'utilisation du contrôleur de servomoteur P.BE-CMMP-AS-...-3 A pour contrôleurs de servomoteur monophasé.

- Manuel produit "Contrôleur de servomoteur P.BE-CMMP-AS" :

Description des caractéristiques techniques et du mode de fonctionnement de l'appareil et conseils d'installation et d'utilisation du P.BE-CMMP-AS-...-11 A pour contrôleurs de servomoteur triphasé.

- Manuel CANopen "Contrôleur de servomoteur CMMP-AS" :

Description du protocole CANopen à mettre en œuvre selon DSP402 : P.BE-CMMP-CO-SW

- Manuel PROFIBUS "Contrôleur de servomoteur CMMP-AS" :

Description du protocole PROFIBUS à mettre en œuvre : P.BE-CMMP-FHPP-PB-SW

- Manuel produit "Module de technologie Ethernet" :

Description des caractéristiques techniques et de la fonctionnalité de l'appareil avec des conseils d'installation et de commande du module de technologie Ethernet : P.BE-CMMP-ET-SW

1. Généralités

1.2 Système de communication série en temps réel (SErial Realtime COmmunication System)

Interface SERCOS, l'interface numérique unique en son genre, mondialement harmonisée (CEI 61491 et EN 61491) dédiée à la communication entre des systèmes de commande et des entraînements. Il s'agit du premier système à bus de terrain permettant la réalisation numérique d'applications synchronisées à grand rendement dans le secteur de la construction de machines-outils.

On utilise un anneau de fibre optique comme support de transmission. La vitesse de transmission est de 2, 4, 8 ou 16 Mbit/s.

Cette interface permet essentiellement de réaliser trois types de communication entre la CN et les organes de commande d'entraînement numériques :

• transmission de la valeur de consigne de position
  • transmission de la vitesse de consigne
• transmission du couple de rotation de consigne.

La transmission de la valeur de consigne de position s'est avérée être la meilleure solution pour les applications rapides et ultra-précises. Au sein d'un anneau en fibre optique, jusqu'à six axes peuvent être alimentés toutes les 0,5 ms, de manière cyclique et parallèle, en nouvelles valeurs de consignes de position (positions de consigne).

L'interface SERCOS permet d'afficher l'ensemble des données, des paramètres et des informations de diagnostic internes à l'entraînement et de les entrer à l'aide d'une CN compatible SERCOS.

1. Consignes de sécurité pour les entraînements et les commandes électriques

2. Consignes de sécurité pour les entraînements et les commandes électriques

2.1 Symboles utilisés

Information

Informations et recommandations importantes

Attention!

Tout non respect peut entraîner de graves dommages matériels.

DANGER!

Tout non respect peut entraîner des dommages corporels et matériels.

Attention ! Tension mortelle.

Le symbole de sécurité signale la présence éventuelle d'une tension mortelle.

Accessoires

Environnement

2.1.1 Autres symboles

Symbole de disquette

Toutes les étapes suivantes concernent les réglages au sein du programme de paramétrage Festo ServoCommander™.

Symbole de connecteur

Toutes les étapes suivantes concernent le matériel, c'est-à-dire le contrôleur de servomoteur CMMP-AS.

1. Consignes de sécurité pour les entraînements et les commandes électriques

2.2 Consignes générales

En cas de dommages suite au non respect des consignes de sécurité énoncées dans ce manuel, Festo SE dégage de toute responsabilité.

Avant toute mise en service, il convient de lire les chapitres "Consignes de sécurité pour les entraînements et les commandes électriques" à partir de la page 11.

Si la documentation n'est pas comprise avec précision dans la présente langue, veuillez vous adresser à votre fournisseur et l'en informer.

Le fonctionnement sans erreurs et sûr du contrôleur de servomoteur exige un transport correct, effectué dans les règles, un stockage, un montage et une installation conformes et correctes, ainsi qu'une utilisation et un entretien conformes. Seul un personnel dûment formé et compétent est habilité à travailler sur les appareillages électriques.

2.2.1 Personnel dûment formé et compétent

Au sens du présent manuel ou des consignes de sécurité figurant sur le produit lui-même, il s'agit de personnes suffisamment familiarisées avec l'installation, le montage, la mise en service et l'exploitation du produit, ainsi qu'avec l'ensemble des avertissements et des mesures de précaution conformément aux instructions figurant dans ce manuel et suffisamment qualifiées dans leur domaine de spécialité.

• formation, instruction ou autorisation quant à l'activation/la désactivation d'appareils/de systèmes conformément aux normes techniques de sécurité, à la mise à la terre et à l'identification appropriée conformément aux nécessités du travail.
• formation et instruction conformément aux normes techniques de sécurité en matière d'entretien et d'utilisation de l'équipement de sécurité correspondant.
  • formation aux premiers secours.

Les consignes suivantes doivent être lues avant la première mise en service du système afin d'éviter tout dommage corporel et/ou matériel.

Observer à tout moment les consignes de sécurité.

Ne pas essayer d'installer ni de mettre en service le contrôleur de servomoteur avant d'avoir soigneusement lu l'ensemble des consignes de sécurité relatives aux entraînements et aux régulateurs électriques figurant dans ce document. Lire impérativement ces consignes de sécurité ainsi que toutes les autres indications destinées à l'utilisateur avant de travailler avec le contrôleur de servomoteur.

2. Consignes de sécurité pour les entraînements et les commandes électriques

Si vous ne disposez pas d'instructions d'utilisation pour le contrôleur de servomoteur, veuillez vous adresser à votre distributeur. Exigez que ces documents soient envoyés sans délai à la personne responsable du fonctionnement sûr du contrôleur de servomoteur.

Lors de la revente de l'appareil, de sa location ou de toute autre mise à la disposition de tierces personnes, les présentes consignes de sécurité doivent également être jointes.

Pour des raisons de sécurité et de garantie, il est interdit à l'utilisateur d'ouvrir le contrôleur de servomoteur.

Une étude et une conception conformes du processus de régulation constituent des conditions requises pour le fonctionnement correct du contrôleur de servomoteur !

DANGER!

Toute utilisation non appropriée du contrôleur de servomoteur et tout non-respect des consignes d'avertissement ainsi que toute intervention incorrecte sur le dispositif de sécurité peuvent occasionner des dommages matériels, des dommages corporels, un choc électrique, voire, dans le pire des cas, entraîner la mort.

2.3 Dangers liés à une utilisation incorrecte

DANGER!

Haute tension électrique et courant de charge de haute intensité !

Danger de mort ou de graves blessures corporelles par choc électrique !

DANGER!

Haute tension électrique due à des raccordements erronés !

Danger de mort ou de graves blessures corporelles par choc électrique !

1. Consignes de sécurité pour les entraînements et les commandes électriques

DANGER!

La surface du boîtier de l'appareil peut être chaude !

DANGER!

Mouvements dangereux !

Danger de mort, risques de graves blessures corporelles ou dommages matériels dus à des mouvements incontrôlés du moteur !

2.4 Consignes de sécurité

2.4.1 Consignes générales de sécurité

Le contrôleur de servomoteur est conforme à la classe de protection IP20 et au degré d'encrassement 1. S'assurer que l'environnement est conforme à cette classe de protection et à ce degré d'encrassement.

N'utiliser que les pièces de rechange et les accessoires autorisés par le fabricant.

Les appareils doivent être raccordés au réseau conformément aux normes EN de manière à pouvoir être débranchés du réseau à l'aide d'appareils de déconnexion correspondants (p. ex. interrupteur principal, contacteur-disjoncteur, sectionneur de puissance).

Le contrôleur de servomoteur peut être protégé par un interrupteur de protection contre les courants de court-circuit (RCD = dispositif de protection contre les courants de fuite) de 300 mA.

Utiliser des contacts dorés ou des contacts à forte pression de contact pour la commutation des contacts de commande.

2. Consignes de sécurité pour les entraînements et les commandes électriques

Prendre des mesures préventives de déparasitage pour les tableaux de distribution, comme p. ex. la commutation de contacteurs-disjoncteurs et de relais avec des éléments RC ou des diodes.

Respecter les consignes et les dispositions de sécurité du pays dans lequel l'appareil est utilisé.

Respecter les conditions ambiantes indiquées dans la documentation du produit. Les applications critiques en termes de sécurité sont interdites à moins qu'elles n'aient été expressément autorisées par le fabricant.

Les indications relatives à une installation conforme aux normes CEM figurent dans le manuel des produits de la famille CMMS-AS. Le fabricant de l'installation ou de la machine est tenu de respecter les valeurs limites préconisées par les directives nationales en vigueur.

Les caractéristiques techniques ainsi que les conditions de raccordement et d'installation du contrôleur de servomoteur figurent dans ce manuel produit et doivent être respectées.

DANGER!

Respecter les directives générales d'installation et de sécurité relatives au travail sur les installations à courant fort (p. ex. DIN, VDE, EN, CEI ou autres prescriptions nationales et internationales).

Tout non-respect peut entraîner la mort, des blessures corporelles ou de graves dommages matériels.

Les directives suivantes en particulier s'appliquent, sans toutefois être exhaustives :

Dispositions VDE 0100 relatives à l'installation d'appareils à courant fort (jusqu'à 1 000 V),

EN 60204 Équipement électrique des machines,

EN 50178 Équipement électrique utilisé dans les installations de puissance.

1. Consignes de sécurité pour les entraînements et les commandes électriques

2.4.2 Consignes de sécurité relatives au montage et à l'entretien

Pour le montage et l'entretien du système, ce sont les prescriptions DIN, VDE, EN et CEI qui s'appliquent, ainsi que l'ensemble des prescriptions nationales et locales en matière de sécurité et de prévention des accidents. L'ingénieur d'exploitation ou l'exploitant est tenu de respecter ces prescriptions.

La commande, l'entretien et/ou la réparation du contrôleur de servomoteur ne doivent être assurés que par du personnel dûment formé et qualifié pour intervenir sur ou avec des appareils électriques.

Éviter les accidents, les blessures et/ou les dommages :

Le frein d'arrêt du moteur livré de série ou tout autre frein d'arrêt du moteur externe commandé par un régulateur d'entraînement seul n'est pas approprié à la protection des personnes.

• Bloquer les axes verticaux contre les risques de chute ou d'affaissement une fois que le moteur a été désactivé, p. ex. par :
  • verrouillage mécanique de l'axe vertical,
• l'utilisation de dispositifs de freinage, de retenue ou de blocage ou
  • par un équilibrage suffisant de l'axe.

En cours de service du contrôleur de servomoteur et jusqu'à 5 minutes après sa désactivation, la résistance de freinage externe ou interne est parcourue par de dangereuses tensions continues. Tout contact peut s'avérer mortel ou entraîner de graves blessures corporelles.

Mettre l'équipement électrique hors tension à l'aide de l'interrupteur principal et le protéger contre toute remise en marche jusqu'à ce que le circuit de courant continu soit déchargé dans les cas de :

• travaux d'entretien et de réparation,
• travaux de nettoyage,
• longues périodes d'immobilisation.

Avant d'exécuter le moindre travail d'entretien, s'assurer que la tension d'alimentation a été coupée et verrouillée et que le circuit de courant continu est déchargé.

2. Consignes de sécurité pour les entraînements et les commandes électriques

Faire preuve d'une vigilance particulière lors du montage. S'assurer, tant pendant le montage qu'ultérieurement pendant l'exploitation de l'entraînement, qu'aucun copeau de forage, qu'aucune poussière métallique ni aucune pièce de montage (vis, écrous, tronçons de câble) ne tombe dans l'appareil.

S'assurer également que l'alimentation électrique externe du régulateur (24 V) est désactivée.

Le circuit de courant continu ou l'alimentation réseau doit toujours être coupé avant de couper l'alimentation du régulateur 24 V.

N'effectuer les travaux dans le secteur de la machine qu'après avoir désactivé l'alimentation en courant alternatif et/ou continu. Les étages de sortie ou les déblocages de contrôleur désactivés ne sont pas considérés comme des moyens de verrouillage appropriés. En cas de dysfonctionnement, l'entraînement peut être accidentellement activé.

Effectuer la première mise en service avec des moteurs fonctionnant au ralenti pour éviter toute détérioration mécanique, p. ex. suite à un sens de rotation erroné.

Les appareils électroniques ne sont jamais totalement à l'abri d'éventuelles défaillances. L'utilisateur est tenu de s'assurer que le système est placé dans un état sûr dans l'éventualité d'un défaut d'un appareil électrique.

Le contrôleur de servomoteur et plus particulièrement la résistance de freinage, externe ou interne, peuvent atteindre des températures élevées susceptibles de provoquer de graves brûlures.

2.4.3 Protection contre les contacts accidentels avec les pièces électriques

Cette section ne concerne que les appareils et les composants d'entraînement parcourus par des tensions supérieures à 50 V. Tout contact avec des pièces parcourues par des tensions supérieures à 50 V peut s'avérer dangereux pour l'homme et déclencher une décharge électrique. Pendant le fonctionnement des appareils électriques, certaines pièces de ces appareils sont forcément parcourues par des tensions dangereuses.

2. Consignes de sécurité pour les entraînements et les commandes électriques

DANGER!

Tension électrique de grande intensité !

Danger de mort, risque de décharge électrique ou de graves blessures !

Pour le montage et l'entretien du système, ce sont les prescriptions DIN, VDE, EN et CEI qui s'appliquent ainsi que l'ensemble des prescriptions nationales et locales en matière de sécurité et de prévention des accidents. L'ingénieur d'exploitation ou l'exploitant est tenu de respecter ces prescriptions :

Avant de mettre l'appareil en marche, installer les différents capots et autres dispositifs de protection contre les contacts accidentels. Les appareils à monter doivent être protégés par un boîtier, comme p. ex. une armoire de commande, contre les contacts accidentels. Observer la prescription VBG4 !

Respecter la section de cuivre minimale sur toute sa longueur pour le conducteur de mise à la terre conformément à la norme EN 60617 !

Raccorder le conducteur de protection de tous les appareils électriques avant la première mise en service, même pour de brèves raisons de mesure ou de contrôle et ce, toujours conformément au schéma des connexions ou le raccorder au conducteur de terre. Sinon, le boîtier peut être parcouru par des tensions de forte intensité susceptibles de provoquer un choc électrique.

Ne pas toucher les branchements électriques des composants quand ils sont activés.

• Avant toute intervention sur des pièces parcourues par des tensions supérieures à 50 V, débrancher l'appareil du réseau ou de l'alimentation électrique.
  • Le protéger contre toute remise en marche.

Pour l'installation, il faut tenir compte de l'intensité de la tension continue et plus particulièrement en termes d'isolement et de mesures de protection. Veiller à la mise à la terre et au dimensionnement correct des conducteurs ainsi qu'à la protection appropriée contre les courts-circuits.

DANGER!

L'appareil est doté d'un circuit de décharge rapide pour le circuit de courant continu conforme à la norme EN 60204, article 6.2.4. Dans certaines configurations d'appareil, surtout lors de la commutation parallèle de plusieurs contrôleurs de servomoteur dans le circuit de courant continu ou en cas d'une résistance de freinage non raccordée, le dispositif de décharge rapide peut s'avérer sans effet. Après la désactivation, les contrôleurs de servomoteur peuvent rester jusqu'à 5 minutes sous tension (charge résiduelle du condensateur).

2.4.4 Protection contre les chocs électriques par très basse tension de sécurité (TBTS)

Toutes les connexions et les bornes avec des tensions entre 5 et 50 V du contrôleur de servomoteur sont de très basses tensions de sécurité protégées contre les contacts accidentels conformément aux normes suivantes :

• Sur le plan international : CEI 60364-4-41
• dans les pays européens membres de l'UE : EN 50178/1998, article 5.2.8.1

DANGER!

Haute tension électrique due à des raccordements incorrects! Danger de mort ou de blessures par choc électrique!

Ne raccorder aux connexions et bornes parcourues par des tensions entre 0 et 50 V que des appareils, des composants électriques et des câbles à très basse tension de sécurité (TBTS) (PELV = Protective Extra Low Voltage).

Ne brancher que des tensions et des circuits électriques protégés contre les tensions dangereuses. Cette protection peut être assurée par des transformateurs de séparation, des optocoupleurs fiables ou en mode sur batterie.

Protection contre les mouvements dangereux

Les mouvements dangereux peuvent être occasionnés par la commande erronée de moteurs raccordés, ce qui peut être dû à diverses raisons :

• acheminement de ligne ou câblage incorrects ou défectueux,
• erreur lors de la commande des composants,
• défaut des capteurs ou convertisseurs de mesure,
• composants défectueux ou non conformes à la norme CEM,
• erreur logicielle du système de commande de niveau supérieur.

Ces défauts peuvent survenir directement après l'activation de l'appareil ou après une durée indéfinie de fonctionnement.

2. Consignes de sécurité pour les entraînements et les commandes électriques

Les appareils de surveillance des composants d'entraînement excluent en grande partie tout dysfonctionnement des entraînements raccordés. Eu égard à la protection des personnes, et en particulier aux blessures et/ou aux dommages matériels, il convient de ne pas se fier exclusivement à eux. Jusqu'à ce que les appareils de surveillance installés soient efficaces, il faut s'attendre à des mouvements d'entraînement erronés dont l'ampleur dépend du type de commande et de l'état de fonctionnement.

DANGER!

Mouvements dangereux !

Danger de mort, risque de blessures, de graves blessures corporelles ou dommages matériels !

Pour les raisons énoncées ci-dessus, la protection des personnes doit être assurée par l'intermédiaire de mesures de surveillance ou de niveau supérieur pour l'appareil. Ces dernières sont mises en place en accord avec les données spécifiques du système et d'une analyse des risques et des défauts effectuée par le fabricant. Les prescriptions de sécurité applicables au système sont également prises en compte. Les mouvements aléatoires ou les autres dysfonctionnements peuvent être occasionnés par la désactivation de dispositifs de sécurité, leur contournement ou leur non-activation.

2.4.5 Protection contre les contacts avec des pièces chaudes

DANGER!

Les surfaces du boîtier peuvent être chaudes !

Risque de blessure ! Risque de brûlures !

Risque de brûlures !

• Ne pas toucher les surfaces de l'appareil à proximité de sources de chaleur ! Risque de brûlures !
• Avant tout contact, laisser refroidir les appareils pendant 10 minutes après leur désactivation.

• Le contact avec des pièces d'équipement chaudes, comme p. ex. le boîtier, contenant des radiateurs et des résistances, peut entraîner des brûlures !

• Consignes de sécurité pour les entraînements et les commandes électriques

2.4.6 Protection lors de la manipulation et du montage

La manipulation et le montage incorrects de certains composants et pièces peuvent, dans des conditions défavorables, entraîner des blessures.

DANGER!

Risque de brûlure suite à une manipulation non conforme !

Blessures corporelles par écrasement, cisaillement, coupure, chocs !

Les consignes générales de sécurité suivantes s'appliquent :

• Observer les consignes d'installation et de sécurité en matière de manipulation et de montage.
• Utiliser des dispositifs de montage et de transport appropriés.
• Prévenir tout pincement et écrasement en prenant des mesures de protection adaptées.
• Utiliser exclusivement des outils compatibles. Si indiqué, utiliser des outils spéciaux.
• Utiliser les engins de levage et les outils de manière conforme.
• Si nécessaire, porter un équipement de protection approprié (p. ex. lunettes de protection, chaussures de sécurité, gants de protection).
• Ne pas se tenir sous des charges suspendues.

• Essuyer immédiatement tout liquide répandu sur le sol afin d'éviter toute glissade.

• Câblage et affectation des broches

3. Câblage et affectation des broches

1 Récepteur

2 Émetteur

1 2

Fig. 3.1: Affectation des broches

Pour la gamme de produits CMMP-AS, l'interface SERCOS a été réalisée sous la forme d'un module enfichable en option. En vertu d'exigences matérielles spéciales, il ne peut qu'être utilisé sur le slot Ext2.

En harmonie avec la spécification SERCOS, l'émetteur HFE 7000-210 (boîtier en plastique) et le récepteur HFD 7000-402 (boîtier métallique) sont accessibles sur la face avant.

3. Câblage et affectation des broches

1 CMMP-AS
2 CAMC-SC

Fig. 3.2: Position d'enfichage pour CMMP-AS

Pour réaliser un réseau SERCOS, veuillez vous en tenir aux recommandations de la société d'intérêt SERCOS interface.

4. Activation de SERCOS

4. Activation de SERCOS

4.1 Aperçu

L'activation de SERCOS s'effectue une seule fois par l'intermédiaire de l'interface série (RS232) du servorégulateur. Pour activer le protocole SERCOS, il faut procéder à plusieurs réglages dans le programme de mise en service.

1. Dans la fenêtre "Configuration"

Controller: CMMP-A5-C2-3A Option Slot 1: Empty Option Slot 2: CAMC-SC: SERCOS

1. Dans la fenêtre "Application data"

1. Dans la fenêtre "Fieldbus"

Avant de pouvoir activer la communication SERCOS, il faut définir trois paramètres différents :

Adresse d'entraînement

Pour garantir une identification explicite, chaque esclave sur le réseau doit posséder une adresse esclave explicite. Comme pour tous les appareils de la gamme CMMP-AS, il ne faut affecter qu'un entraînement par esclave, l'adresse d'entraînement est identique à l'adresse de l'esclave.

Vitesse de transmission

Ce paramètre détermine la vitesse de transmission en mBauds. La vitesse de transmission possible dépend du câble à fibre optique utilisé et de la puissance de la commande numérique utilisée. Quand SERCOS est encore actif, la vitesse de transmission sélectionnée peut diverger de la vitesse de transmission effectivement utilisée. C'est la raison pour laquelle la "vitesse de transmission momentanée" est également indiquée.

4. Activation de SERCOS

Rendement lumineux

En fonction du câble à fibre optique utilisé et de la longueur du câble, il peut s'avérer nécessaire d'adapter la puissance des diodes d'émission pour éviter tout forçage. Pour de plus amples informations sur ce paramètre, veuillez consulter le chapitre 14.

La communication SERCOS peut enfin être activée. Veuillez ne pas oublier que les paramètres mentionnés ci-dessus ne peuvent être modifiés qu'une fois le protocole désactivé. Tous les paramètres ne deviennent valides qu'après désactivation puis réactivation de la communication SERCOS.

Il faut savoir que l'activation de la communication SERCOS après une réinitialisation n'est disponible que si le jeu de paramètres a été enregistré.

Vitesses de transmission disponibles

Les vitesses de transmission suivantes sont disponibles :

2 Mbauds

4 Mbauds

8 Mbauds

16 Mbauds

5. Aperçu

5. Aperçu

5.1 Aperçu de communication

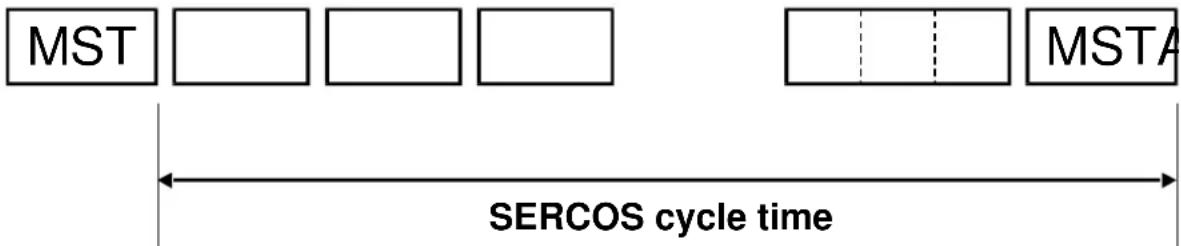

SERCOS est un système de bus de terrain Maître-Esclave composé d'un maître et de plusieurs esclaves connectés en série. La communication s'effectue de manière cyclique et commence avec le télégramme de synchronisation maître (MST). Le temps entre deux MST porte le nom de temps de cycle SERCOS (tSCYC).

Le MST est suivi du télégramme d'entraînement (AT) de chaque entraînement. L'AT contient les informations de réponse de l'entraînement, p. ex. les informations relatives à sa position (valeur réelle de position).

Les AT sont suivis du télégramme de données maître (MDT). Le MDT contient un enregistrement de données de chaque esclave avec les données d'exploitation pour les entraînements, p. ex. positions de consigne (valeurs de consigne de position).

Fig. 5.1: Transmission cyclique de données

Le MDT et l'AT sont configurables, c'est-à-dire que le nombre et la nature des paramètres échangés de manière cyclique peuvent être déterminés par l'utilisateur.

Par ailleurs, l'utilisation du canal de service permet d'échanger les données non critiques en termes de temps. Un conteneur de données distinct est réservé à cet effet à l'intérieur du MDT et de l'AT. La transmission sur le canal de service s'effectue de manière segmentée.

Le canal de service est également utilisé pour le traitement de commandes de procédure telles que la "Prise de référence guidée par l'entraînement".

Pour mettre correctement en place un réseau SERCOS, il est nécessaire de configurer le timing de chaque esclave et de définir le moment d'envoi du MDT et des AT. Pour ce faire, l'initialisation de la communication est divisée en cinq phases de communication principales (CP).

Phase de communication	Objectif	Tâche
0	Fermeture de l'anneau	Le maître teste si tous les esclaves répètent le signal du maître.
1	Identification des axes	Le maître identifie les esclaves à partir de leur adresse d'entraînement.

5. Aperçu

Phase de communication	Objectif	Tâche
2	Chargement des paramètres de communication	Le maître interroge les capacités de timing de chaque entraînement et règle le timing de l'anneau en fonction des paramètres de timing des entraînements.
3	Chargement des paramètres d'application	Transmission de tous les paramètres pour la communication cyclique, p. ex. la pondération des valeurs de position
4	Mode cyclique	Les esclaves opèrent de manière cyclique.

Tab. 5.1: Phases de communication

SERCOS définit un grand nombre de paramètres aussi bien pour les besoins de la communication que de l'application. Pour identifier un paramètre, un numéro d'identification explicite (IDN) lui est attribué. En plus des données d'exploitation, il est également possible de lire les noms, l'attribut, l'unité, la valeur minimale et maximale pour chaque IDN implémenté.

Les paramètres définis par la spécification SERCOS sont identifiés par un "S", comme dans S-0-0001. Les paramètres spécifiques au constructeur commencent par un "P".

Le chapitre suivant décrit la structure des télégrammes SERCOS comme AT et MDT.

5.2 Télégramme d'entraînement (AT)

Le télégramme d'entraînement contient les données d'exploitation de l'entraînement. Chaque esclave envoie sont propre AT avec son adresse d'entraînement spécifique dans le champ Adr. Les données d'exploitation peuvent être configurées par l'utilisateur en fonction de l'application spécifique, p. ex. la valeur réelle de position et la valeur réelle de vitesse peuvent être insérées en commun.

Fig. 5.2: Télégramme d'entraînement (AT)

5. Aperçu

Un paramètre spécial (IDN list of all configurable data in the AT) permet de trouver quels IDN peuvent être enregistrés dans l'AT.

En plus des données d'exploitation, l'AT contient des données du canal de service (Info Service d'entraînement) et le mot d'état avec les informations d'état de l'entraînement.

Pour des informations détaillées sur la configuration du MDT, veuillez consulter le manuel de votre CN.

5.3 Télégramme de données maître (MDT)

Le télégramme de données maître contient les valeurs de consigne des entraînements. Le maître envoie seulement un télégramme de données maître avec des enregistrements de données spécifiques pour chaque entraînement. Les données d'exploitation pour les entraînements peuvent être configurées, p. ex. la valeur de consigne de position et la valeur limite de couple de rotation peuvent être insérées en commun.

Un paramètre spécial (IDN list of all configurable data in the MDT) permet de trouver quels IDN peuvent être enregistrés dans le MDT.

Fig. 5.3: Télégramme de données maître (MDT)

À l'image de la structure de l'AT, le MDT contient des données du canal de service (Infos Service maître) ainsi que le mot de commande pour commander l'entraînement.

Pour des informations détaillées sur la configuration du MDT, veuillez consulter le manuel de votre CN.

5. Aperçu

5.4 Canal de service (SC)

En plus de l'échange de données cyclique, il est possible d'échanger des données non critiques en termes de temps sur le canal de service. Comme dans l'AT et le MDT, seuls 2 octets sont réservés au canal de service, les données doivent être transmises de manière segmentée. Pour transmettre les données, un mécanisme de handshake spécial est mis en œuvre. Pour de plus amples informations relatives au mécanisme de handshake, veuillez consulter les spécifications SERCOS.

Le canal de service est souvent utilisé par les CN pour afficher tous les paramètres disponibles (nom, valeur, etc.) et autoriser l'utilisateur à les modifier. C'est votre CN qui détermine la fonctionnalité du canal de service. Pour plus d'informations à ce sujet, veuillez consulter le manuel de votre CN.

Le canal de service est aussi utilisé pour régler l'entraînement pendant l'initialisation (commutation de phase), pour envoyer des paramètres de timing à l'entraînement et déclencher le passage à la phase suivante par l'envoi d'une commande de procédure. Par commande de procédure, l'on désigne un type spécial de données non cycliques qui, envoyées par l'intermédiaire du canal de service, appellent des processus fonctionnels définis, comme p. ex. le démarrage du processus de prise de référence. Ces processus peuvent nécessiter un certain temps. Toutefois, le canal de service est immédiatement à nouveau disponible pour la transmission de données non cycliques car la commande de procédure ne déclenche que le début d'un processus fonctionnel. L'état de la commande est transmis par le canal de service permettant ainsi au maître de vérifier si la commande lancée a été correctement exécutée ou si elle est encore en cours d'exécution. En tant que paramètre, un IDN explicite est attribué à chaque commande de procédure.

5. Aperçu

5.5 Types de télégrammes

Le contenu des télégrammes des enregistrements de données configurables est déterminé par le paramètre "Telegram type" (S-0-0015). Il est possible de sélectionner un télégramme standard prédéfini ou d'utiliser un télégramme spécifique à l'utilisateur. Le type de télégramme doit être configuré en phase 2.

5.5.1 Télégrammes standard

Télégramme standard 0

Aucune donnée cyclique n'est transmise. Les données ne peuvent être transmises que sur le canal de service.

Télégramme standard

Le télégramme standard 1 peut être utilisé pour le mode de fonctionnement Régulation du couple de rotation :

Enregistrement de données dans le MDT

Enregistrement de données dans l'AT

Champ de données 0

Champ de

données 1

Valeur de consigne de couple de rotation (S-0-0080) 2 octets

Aucune donnée

0 octet

Télégramme standard 3

Le télégramme standard 3 peut être utilisé pour le mode de fonctionnement Régulation de la vitesse :

Enregistrement de données dans le MDT

Enregistrement de données dans l'AT

Champ de données 0

Champ de

données 1

Champ de

Champ de

données 0

données 1

Valeur de consigne de vitesse (S-0-0036) 4 octets

Valeur réelle de

position

(S-0-0041) 4 octets

5. Aperçu

Télégramme standard 4

Le télégramme standard 4 peut être utilisé pour le mode de fonctionnement

"Asservissement de position":

Enregistrement de données dans le MDT

Champ de données 0

Champ de données 1

Valeur de consigne de position

(S-0-0047) 4 octets

Enregistrement de données dans l'AT

Champ de données 0

Champ de données 1

Valeur réelle de position

(S-0-0041) 4 octets

5.5.2 Télégramme d'application

En plus des télégrammes standard, il est possible d'utiliser des télégrammes personnels, librement configurables. Le MDT et l'AT peuvent être configurés indépendamment l'un de l'autre.

Les IDN utilisés dans le MDT doivent être paramétrés dans S-0-0024 (Configuration list MDT). Les paramètres disponibles peuvent être relevés dans l'IDN S-0-0188 (IDN list of all configurable data in the MDT). La longueur maximale admissible en octets peut être donnée par S-0-0186 (Length of the configurable data record in the MDT).

Pour la configuration de l'AT, les IDN suivants peuvent être utilisés :

S-0-0016 (Configuration list AT)

Il faut tenir compte du fait que seul un nombre limité de données peut être échangé de manière cyclique en cas d'utilisation de petits temps de cycle SERCOS. Le nombre maximal d'IDN transmis de manière cyclique est limité à 4.

Pour des informations détaillées sur la configuration des télégrammes d'application, veuillez consulter le manuel de votre CN.

Les valeurs suivantes pour S-0-0015 (Telegram type) sont admissibles :

Bit	Description	Valeur
0 ... 2	Télégrammes standard	000_b : Non autorisée
		001_b : Télégramme standard 1
		010_b : Non autorisée
		011_b : Télégramme standard 3
		100_b : Télégramme standard 4
		101_b : Non autorisée
		110_b : Non autorisée
		111_b : Télégramme d'application

Tab. 5.2: Valeurs pour S-0-0015

5. Aperçu

5.6 Initialisation (changement de phase)

Pour mettre en place un réseau SERCOS, il est indispensable de connaître les capacités de timing spécifiques des entraînements raccordés afin de déterminer les moments d'émission et de réception. En outre, le maître doit synchroniser tous les esclaves avant que la communication cyclique ne puisse commencer. Pour ce faire, cinq phases sont définies.

Le diagramme d'état de SERCOS est représenté à droite. Normalement la phase suivante ne peut être atteinte que par la phase précédente. Seule la phase 0 peut être atteinte à partir de toutes les autres phases afin de lancer une nouvelle initialisation.

Le maître détermine la phase correspondante dans le télégramme de synchronisation maître (MST). Pour atteindre la phase 3 et la phase 4, l'exécution d'une commande de procédure est également nécessaire (voir aussi chapitre 13.3).

Fig. 5.4: Changement de phase

5.6.1 Phase de communication 0 : Fermeture de l'anneau

Au cours de la phase 0, le maître essaie de réceptionner son propre signal afin de détecter si l'anneau SERCOS est fermé. Tous les esclaves SERCOS se contentent de répéter le signal du maître, ce qui permet au maître de reconnaître que l'anneau est fermé. En cas de défaut de communication, l'esclave peut retomber de lui-même en phase 0.

5.6.2 Phase de communication 1 : Identification des entraînements

La phase de communication 1 est utilisée pour détecter les entraînements connectés à l'anneau. Pour ce faire, le maître communique en particulier avec chaque entraînement à l'aide de son adresse d'entraînement pour confirmer que tous sont présents.

5.6.3 Phase de communication 2 : Chargement des paramètres de communication

Au cours de la phase de communication 2, toute la fonctionnalité du canal de service est disponible et les données non cycliques peuvent être échangées.

Les paramètres suivants au moins doivent être transmis :

1. moments d'émission et intervalles de temps
2. paramètres de définition du contenu et de la longueur de l'AT
3. paramètres de définition du contenu et de la longueur du MDT.

5. Aperçu

Avant que le maître ne puisse changer de phase dans le MST pour passer à la phase de communication 3, il est nécessaire que l'entraînement contrôle les paramètres de timing envoyés par le maître. Pour ce faire, une commande de procédure doit être exécutée pour le maître avant qu'il ne soit autorisé à passer à la phase 3. Cette commande de procédure est désignée par le terme de "CP3 Transition check" (S-0-0127). Elle est décrite au chapitre 13.3. Au moins les paramètres de la "IDN list of operation data for CP2" (S-0-0018) doivent avoir été transmis sans erreur lors de la phase de communication 2.

Pour vérifier la validité des paramètres, l'esclave ne peut se référer qu'à des critères d'ordre général (p. ex. minimum, maximum). L'esclave ne peut pas déceler si tous les paramètres envoyés par le maître sont corrects en termes de données de commande et d'installation globale. Ce qui signifie que même si l'entraînement confirme de manière positive "CP3 transition check", des paramètres de communication incorrects en termes d'installation globale peuvent être présents, ce qui peut entraîner une interruption de la communication cyclique.

Au passage à la phase de communication 3, la synchronisation de l'entraînement avec le cycle MST est lancée.

5.6.4 Phase de communication 3 : Chargement des paramètres d'application

Au cours de la phase de communication 3, l'échange des données s'effectue par l'intermédiaire de télégrammes définis pour le mode cyclique. On utilise également les intervalles de temps pour le mode cyclique. Les données du mode cyclique ne sont pas importantes, c'est-à-dire qu'elles ne sont pas utilisées par l'entraînement, il est toutefois nécessaire que la structure du télégramme coïncide déjà avec celle de la phase de communication 4. Au cours de cette phase, il est possible d'adapter l'entraînement à l'application spécifique, p. ex. en modifiant les paramètres de pondération pour la position, la vitesse et l'accélération.

Pour passer à la phase de communication 4, l'entraînement doit vérifier la validité des paramètres transmis et également vérifier s'il est synchronisé. Pour ce faire, une commande de procédure doit être exécutée pour le maître avant qu'il ne soit autorisé à passer à la phase 4. Cette commande de procédure est désignée par le terme de "CP4 transition check" (S-0-0128). Elle est décrite au chapitre13.3.

Au moins les paramètres de la "IDN list of operation data for CP3" (S-0-0019) doivent avoir été transmis sans erreur lors de la phase de communication 3.

5.6.5 Phase de communication 4 : Mode cyclique

Au cours de cette phase, l'initialisation prend fin et les données cycliques sont échangées. Désormais, la mise sous tension de l'entraînement est possible par l'intermédiaire du mot de commande intégré au MDT. L'état de l'entraînement est signalé par le mot d'état intégré à l'AT.

6. Temps de cycle SERCOS

6. Temps de cycle SERCOS

Normalement, le temps de cycle SERCOS peut être déterminé par le paramètre IDN S-0-0002. Afin d'obtenir le meilleur comportement possible, il faut que tous les régulateurs au sein du CMMP-AS-SC (régulateur de courant, régulateur de vitesse et asservissement de position) soient synchronisés avec le MST.

Nom	Facteur	Temps de cycle
t_i (régulateur de courant)	2	125 μs
t_n (régulateur de vitesse)	2	250 μs
t_x (asservissement de position)	2	500 μs
t_p (calcul d'interpolation – IPO)	2	1000 μs

Tab. 6.1: Temps de cycle SERCOS

7. Modes de fonctionnement

7. Modes de fonctionnement

Le mode de fonctionnement de l'entraînement est déterminé par le mot de commande du MDT (voir chapitre 9). Vous avez le choix entre un mode de fonctionnement principal et trois modes de fonctionnement auxiliaires. Le mot d'état permet de connaître le mode de fonctionnement activé.

La signification des modes de fonctionnement principal et auxiliaires doit être définie par le maître lors de la phase de communication 3. Pour ce faire, les IDN suivants doivent être utilisés :

S-0-0035 Secondary opération mode 3

Les valeurs suivantes sont admissibles :

Valeurs	Description
0x0000	Mode de fonctionnement non défini
0x0001	Régulation de couple
0x0002	Régulation de vitesse
0x000B	Asservissement de position avec utilisation du "capteur de commutation", sans poursuite, interpolation
0x000C	Asservissement de position avec utilisation du "capteur de position réelle", sans poursuite, interpolation
0x002B	Interpolation guidée par l'entraînement avec utilisation du "capteur de commutation"

Tab. 7.1: Valeurs

Afin de sélectionner les modes de fonctionnement, il faut disposer dans le MDT des valeurs de consigne pour chaque mode de fonctionnement utilisé.

Le maître doit s'assurer que toutes les valeurs de consigne de chaque mode de fonctionnement utilisé sont disponibles dans le MDT. Sinon, lors du passage à un autre mode de communication, la valeur de consigne peut être indéfinie, ce qui peut entraîner un comportement incontrôlé de l'entraînement.

Comme indiqué plus haut, le changement de mode de fonctionnement est déclenché par écriture dans le mot de commande. Comme le changement de mode de fonctionnement nécessite un certain temps, le mode de fonctionnement actuel peut être consulté à l'aide du mot d'état. Pendant le passage au nouveau mode de fonctionnement, les valeurs de consigne des deux modes de fonctionnement doivent être valides.

7. Modes de fonctionnement

Quand l'entraînement signale le nouveau mode de fonctionnement dans le mot d'état, les valeurs de consigne de l'ancien mode de fonctionnement n'ont plus besoin d'être valides.

La commutation dans un mode de fonctionnement non initié entraîne une erreur (37-5) signalée dans "Interface status" (S-0-0014). Voir le chapitre 1.1.1.

7.1 Régulation de couple

En mode "Régulation de couple", une nouvelle valeur de consigne (Torque commande value, S-0-0080) doit être disponible dans la base de temps du temps de cycle SERCOS. Cette valeur est la valeur d'entrée pour le régulateur de couple. Le couple effectif peut être consulté à l'aide de "Torque feedback value" (S-0-0084). Il est du ressort de l'utilisateur de s'assurer que la valeur de consigne de couple est intégrée dans le MDT avant de basculer dans ce mode de fonctionnement.

7.2 Régulation de vitesse

En mode "Régulation de vitesse", une nouvelle valeur de consigne (Velocity command value, S-0-0036) doit être disponible dans la base de temps du temps de cycle SERCOS. Cette valeur est la valeur de départ pour le régulateur de vitesse qui génère la valeur de consigne pour le régulateur de couple. La vitesse effective peut être consultée à l'aide de "Velocity feedback value 1" (S-0-0040). Il est du ressort de l'utilisateur de s'assurer que la valeur de consigne de vitesse est intégrée dans le MDT avant de basculer dans ce mode de fonctionnement.

7.3 Asservissement de position

En mode "Asservissement de position", une nouvelle valeur de consigne (Position command value, S-0-0047) doit être disponible dans la base de temps du temps de cycle SERCOS. Cette valeur est la valeur d'entrée pour l'interpolateur interne. L'interpolateur génère des valeurs de consigne de position dans la base de temps du régulateur de vitesse (par exemple quatre fois plus rapidement que le temps de cycle SERCOS) ainsi que des valeurs de vitesse d'avance. L'asservissement de position et le régulateur de vitesse reçoivent de nouvelles valeurs de consigne selon un temps de cycle plus élevé que le temps de cycle SERCOS. Ce qui explique que l'entraînement suive sans poursuite (sans erreur de poursuite) les valeurs de consigne de position SERCOS (valeurs de consigne). La position effective peut être consultée soit par l'intermédiaire de "Position feedback value 1" (S-0-0051) ou de "Position feedback value 2" (S-0-0053). La première donne la valeur réelle de position du codeur du moteur, la deuxième la valeur réelle d'un capteur externe supplémentaire. Elles sont valides en alternance lorsque le mode de fonctionnement concerné est activé. Sinon, la valeur réelle donne 0. Il est interdit de basculer en ligne entre la valeur réelle interne et la valeur réelle externe. Si un IDN de mode de fonctionnement (S-0-0032, S-0-0033, S-0-0034, S-0-0035) a été réglé sur 0x000B, il n'est pas autorisé d'en activer un autre sur 0x000C et inversement. Il est du ressort de l'utilisateur de s'assurer que la valeur de consigne de position est intégrée dans le MDT avant de basculer dans ce mode de fonctionnement.

7. Modes de fonctionnement

7.4 Interpolation interne à l'entraînement

Dans ce mode de fonctionnement, l'entraînement reçoit une nouvelle position cible en provenance du maître et se déplace de lui-même vers cette position en respectant la vitesse de positionnement (S-0-0259), l'accéléraison de positionnement (S-0-0260) et la décélération de positionnement (S-0-0359) prédéfinies. Il n'est pas indispensable que la position cible soit donnée de manière cyclique, elle peut également être envoyée sur le canal de service. Une nouvelle course de positionnement commence à chaque fois qu'une nouvelle position cible (S-0-0258) est écrite.

8. Pondération des données

8. Pondération des données

Les données d'exploitation peuvent posséder différentes pondérations pour adapter les entraînements à l'application. SERCOS fait la distinction entre les données d'exploitation non pondérées et les données pondérées, spécifiques à l'application.

Lors de la pondération spécifique à l'application, il est fait référence aux données en fonction des mouvements en charge rotationnels et translationnels.

Plusieurs pondérations prédéfinies sont disponibles pour les données de position, de vitesse, de couple et d'accélération.

8.1 Données de position

8.1.1 Aperçu

La pondération peut être définie bit par bit dans IDN S-0-0076. Le diagramme suivant donne un aperçu des pondérations disponibles (à ce jour, la pondération translationnelle sur l'arbre moteur n'est pas disponible).

Fig. 8.1: Pondération des données de position

Les valeurs suivantes s'appliquent pour IDN S-0-0076 :

BIT	Description	Valeur
0 ... 2	Type de pondération	00_b : Non pondéré (incrémentiel) 01_b : Pondération translationnelle 10_b : Pondération rotationnelle
3	Pondération favorite	0_b : Pondération favorite 1_b : Non autorisée

8. Pondération des données

BIT	Description	Valeur
4	Unité de la pondération translationnelle/rotationnelle	0_b : Mètre/degré angulaire 1_b : Non autorisée
5	Réservé
6	Référence des données	0_b : Sur l'arbre moteur 1_b : Sur la charge
7	Format de traitement	0_b : Format absolu 1_b : Format modulo (voir IDN S-0-0103)
8 ... 15	Réservé

Tab. 8.1: Les valeurs s'appliquent pour IDN S-0-0076

8.1.2 Non pondéré

Si aucune pondération n'est sélectionnée, toutes les données de position sont envoyées avec la pondération interne des données de position (232 pas = 1 rotation). Comme les valeurs de position définies par SERCOS sont des valeurs à 4 octets, cette pondération ne s'avère généralement pas judicieuse pour les applications, ce qui explique que l'on ne puisse pas sélectionner "non pondéré".

8.1.3 Pondération translationnelle

En cas d'utilisation d'un moteur linéaire ou d'un entraînement linéaire, l'utilisation de valeurs de position linéaires s'avère pratique. Ici, la pondération est définie par le facteur de pondération des données de position translationnelles (S-0-0077) et par l'exposant de pondération des données de position translationnelles (S-0-0078) en appliquant la formule suivante :

$$ \mathrm{LSB} = \mathrm{S} - 0 - 0 0 7 7 * 1 0 ^ {\mathrm{S} - 0 - 0 0 7 8} $$

Avec 1 comme facteur et -7 comme exposant, cela donne une résolution de 0,1 μm par bit.

Le rapport entre les rotations du moteur et le mouvement translationnel est déterminé par la constante d'avance (S-0-0123). Si, de plus, la pondération translationnelle se réfère à la charge, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8.1.4 Pondération rotationnelle

En cas de sélection de rotationnel, la résolution de position rotationnelle est indiquée par le paramètre S-0-0079 qui définit les pas par nombre de rotations.

Une résolution rotationnelle de position de 3 600 000 entraîne une pondération de 0,0001° par bit.

Si, de plus, la pondération rotationnelle se réfère à la charge, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8. Pondération des données

8.2 Données de vitesse

8.2.1 Aperçu

La pondération peut être définie bit par bit dans l'IDN S-0-0044. Le diagramme suivant donne un aperçu des pondérations disponibles (à ce jour, la pondération translationnelle sur l'arbre moteur n'est pas disponible) :

Fig. 8.2: Velocity data scaling type

Les valeurs suivantes s'appliquent pour IDN S-0-0044 :

Bit	Description	Valeur
0 ... 2	Type de pondération	00_b : Non pondéré (incrémentiel) 01_b : Pondération translationnelle 10_b : Pondération rotationnelle
3	Pondération favorite	0_b : Pondération favorite 1_b : Non autorisée
4	Unité de la pondérationtranslationnelle/rotationnelle	0_b : Mètre/rotations 1_b : Non autorisée
5	Unités de temps	0_b : Minutes 1_b : Secondes
6	Référence des données	0_b : Sur l'arbre moteur 1_b : Sur la charge
7 ... 15	Réservé

Tab. 8.2: Les valeurs s'appliquent pour l'IDN S-0-0044

8. Pondération des données

8.2.2 Non pondéré

À ce jour, "Non pondéré" ne peut pas être sélectionné.

8.2.3 Pondération translationnelle

Pour la pondération translationnelle des données de vitesse, la pondération est définie par le facteur de pondération pour les données de vitesse (S-0-0045) et l'exposant de pondération pour les données de vitesse (S-0-0046) en utilisant la formule suivante :

$$ \mathrm{LSB} = \mathrm{S-0-0045} * 1 0 ^ {\mathrm{S-0-0046}} $$

Avec 1 comme facteur et -6 comme exposant, cela donne une résolution de 0,001 mm/min. par bit.

Le rapport entre les rotations de l'arbre du moteur et le mouvement translationnel est déterminé par la constante d'avance (S-0-0123). Comme seule la pondération avec référence à la charge peut être sélectionnée, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8.2.4 Pondération rotationnelle

Pour la pondération rotationnelle des données de vitesse, la pondération est également définie par le facteur de pondération pour les données de vitesse (S-0-0045) et l'exposant de pondération pour les données de vitesse (S-0-0046) en utilisant la formule suivante :

$$ \mathrm{LSB} = \mathrm{S-0-0045} * 1 0 ^ {\mathrm{S-0-0046}} $$

Pour la pondération rotationnelle, il est aussi possible de choisir l'unité de temps (min/s). Pour les minutes, l'exposant de pondération est -4, pour les secondes -6. Avec 1 comme facteur, cela donne une résolution de 0,0001 min-1 par bit ou 0,000 001 s-1 par bit.

Si, de plus, la pondération se réfère à la charge, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8. Pondération des données

8.3 Données d'accélération

8.3.1 Aperçu

La pondération peut être définie bit par bit dans l'IDN S-0-0160. Le diagramme suivant donne un aperçu des pondérations disponibles (à ce jour, la pondération translationnelle sur l'arbre moteur n'est pas disponible) :

Fig. 8.3: Pondération des données d'accélération

Les valeurs suivantes s'appliquent pour l'IDN S-0-0160 :

Bit	Description	Valeur
0 ... 2	Type de pondération	00_b : Non pondéré (incrémentiel) 01_b : Pondération translationnelle 10_b : Pondération rotationnelle
3	Pondération favorite	0_b : Pondération favorite 1_b : Non autorisée
4	Unité de la pondération translationnelle/rotationnelle	0_b : Mètre/radian 1_b : Non autorisée
5	Unités de temps	0_b : Minutes 1_b : Réservé
6	Référence des données	0_b : Sur l'arbre moteur 1_b : Sur la charge
7 ... 15	Réservé

Tab. 8.3: Les valeurs s'appliquent pour l'IDN S-0-0160

8. Pondération des données

8.3.2 Non pondéré

À ce jour, "Non pondéré" ne peut pas être sélectionné.

8.3.3 Pondération translationnelle

Pour la pondération translationnelle des données d'accélération, la pondération est définie par le facteur de pondération pour les données d'accélération (S-0-0161) et l'exposant de pondération pour les données d'accélération (S-0-0162) en utilisant la formule suivante :

$$ \mathrm{LSB} = \mathrm{S-0-0161} * 1 0 ^ {\mathrm{S-0-0162}} $$

Avec 1 comme facteur et -6 comme exposant, cela donne une résolution de 0,000 001 m/s² par bit. Le rapport entre les rotations du moteur et le mouvement translationnel est déterminé par la constante d'avance (S-0-0123). Comme seule la pondération avec référence à la charge peut être sélectionnée, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8.3.4 Pondération rotationnelle

Pour la pondération rotationnelle des données d'accélération, la pondération est également définie par le facteur de pondération pour les données d'accélération (S-0-0161) et l'exposant de pondération pour les données d'accélération (S-0-0162) en utilisant la formule suivante :

$$ \mathrm{LSB} = \mathrm{S-0-0161} * 1 0 ^ {\mathrm{S-0-0162}} $$

Avec 1 comme facteur et -3 comme exposant, cela donne une résolution de 0,001 rad/s ^2 par bit. Si, de plus, la pondération se réfère à la charge, le rapport de transmission (S-0-0121/S-0-0122) doit être réglé en conséquence.

8.4 Données de couple

Les données de couple sont toujours indiquées en NM et en référence au moteur. Comme les données de couple sont pondérées en NM, il faut définir la constante de couple (P-0-0100) en conséquence.

8.5 Données de température

Les données de température peuvent être sélectionnées par le type de pondération pour les données de température (S-0-0208) en °C et en F. Les valeurs suivantes s'appliquent donc à l'IDN S-0-0208 :

Bit	Description	Valeur
0	Unité de température	00_b : 0,1 ^ 01_b : 0,1 F
1 ... 15	Réservé

Tab. 8.4: Données de température

9. Mot de commande/Mot d'état

Le mot de commande (envoyé dans le MDT) permet de commander l'entraînement et le mot d'état (envoyé dans l'AT) permet de consulter l'état de l'entraînement.

Par ailleurs, quelques bits de handshake sont intégrés pour la communication sur le canal de service, le mode de fonctionnement peut être sélectionné (bit 8 ... 9) et l'entraînement peut être activé/désactivé par le mot de commande (bit 13 ... 15). Deux bits configurables (bits en temps réel) peuvent commander des processus à l'intérieur du servomoteur (voir chapitre 13.8). Pour les besoins du débogage, le mot de commande et le mot d'état peuvent être lus dans des IDN "normaux" : S-0-0134 et S-0-0135.

Bit	Description	Valeur
0 ... 2	Canal de service	Handshake de transport du canal de service
3 ... 5	Élément de bloc de données	000_b : Canal de service non activé 001_b : IDN 010_b : Nom 011_b : Attribut 100_b : Unité 101_b : Minimum 110_b : Maximum 111_b : Données d'exploitation
6	Realtime control bit 1
7	Realtime control bit 2
8 ... 9	Mode de fonctionnement	00_b : Mode de fonctionnement principal 01_b : Mode de fonctionnement auxiliaire 1 10_b : Mode de fonctionnement auxiliaire 2 11_b : Secondary operation mode 3
10 ... 12	Réservé	1 -> 0: Quand l'entraînement effectue une prise de référence guidée par l'entraînement, ce dernier est arrêté en position de référence avec l'accélération d'avance. La prise de référence n'est pas interrompue. Elle peut être reprise par une nouvelle activation du bit d'arrêt.Dans d'autres cas, le bit d'arrêt n'a aucune fonction !0 -> 1 : Reprise de l'opération de prise de référence interrompue.
13	Pause/redémarrage	1 -> 0: L'étage de puissance est immédiatement coupé, le moteur tourne librement (en l'absence d'un frein moteur).1: L'étage de puissance est activé. Le régulateur peut être activé par l'activation du bit 15.

9. Mot de commande/Mot d'état

Bit	Description	Valeur
14	Activer l'entraînement (étage de puissance)	1 -> 0 : Le moteur est freiné conformément à la "Décélération arrêt rapide" (ServoCommanderTM : Paramètres / Paramètres de sécurité / Décélérations - Arrêt rapide).Après le freinage, l'étage de puissance est désactivé.0 -> 1 : Si le bit 14 est activé, l'étage de puissance est activé, le moteur est commandé en fonction du mode de fonctionnement momentané.
15	Entraînement marche

Tab. 9.1: Mot de commande/mot d'état

Étage de puissance désactivé

Cela signifie que les transistors ne sont plus amorcés. Quand cet état survient sur un moteur en rotation, ce dernier tourne à vide sans être freiné si aucun frein mécanique n'est installé. Un frein moteur est immédiatement verrouillé.

Attention : Cela n'est pas une garantie que le moteur soit hors tension.

Étage de puissance activé

Cela signifie que le moteur est commandé en fonction du mode de fonctionnement sélectionné. En présence d'un frein moteur, ce dernier est déclenché. Un réglage incorrect des paramètres ou un défaut peuvent entraîner un comportement incontrôlé du moteur.

Avant de mettre l'étage de puissance en marche pour la première fois, s'assurer que le servorégulateur contient les paramètres conformes à l'application souhaitée (mode de fonctionnement, type de télégramme, courant moteur, etc.).

Un réglage incorrect des paramètres peut entraîner un comportement incontrôlé de l'entraînement et provoquer des blessures corporelles et des dommages matériels.

Vérifier S-0-0092 (Bipolar torque limit value) avant d'activer l'entraînement.

Si S-0-0092 n'est pas réglé sur une valeur appropriée lors de la phase de communication 2, aucun couple n'est exercé sur le moteur. Le moteur ne va donc pas tourner.

9. Mot de commande/Mot d'état

Les bits suivants du mot d'état peuvent être consultés. À l'image du bit de commande en temps réel, deux bits d'état (bit 6 et 7) peuvent être configurés en fonction de l'application.

Bit	Description	Valeur
0 ... 5	Canal de service	Handshake de transport du canal de service
6	Realtime status bit 1
7	Realtime status bit 2
8 ... 9	Mode de fonctionnement momentané	00_b : Mode de fonctionnement principal 01_b : Mode de fonctionnement auxiliaire 1 10_b : Mode de fonctionnement auxiliaire 2 11_b : Secondary operation mode 3
11	Bit de modification C3D	0_b : Non modifié 1_b : Modifié
12	Bit de modification C2D	0_b : Non modifié 1_b : Modifié
13	Bit de modification classe d'état 1	0_b : Pas de coupure 1_b : Coupure suite à une erreur dans la classe d'état 1
14 ... 15	Opérationnel	00_b : Entraînement non prêt pour l'activation 01_b : Entraînement prêt pour l'activation de l'alimentation électrique 10_b : Entraînement prêt et alimentation électrique activée 11_b : Entraînement opérationnel, étage de puissance activé

Tab. 9.2: Statusword

Normalement, les axes linéaires doivent identifier leur position de départ à chaque fois que l'entraînement est activé pour la première fois. Le processus d'identification commence par un flanc ascendant du bit 15 du mot de commande et peut prendre un certain temps. C'est uniquement lorsque le processus d'identification s'est soldé par un succès que les bits 14 et 15 du mot d'état sont réglés sur 11 _b . Pour éviter des dépassements de temps dans le maître, il est possible de contrôler la nécessité de cette procédure d'identification en lisant S-0-0182.

10. Gestion des erreurs

10. Gestion des erreurs

Les servorégulateurs de la série CMMP-AS offrent la possibilité de modifier la réaction d'erreur de certains événements, p. ex. l'apparition d'une erreur de poursuite. Ainsi, le régulateur réagit différemment quand un événement donné survient. En fonction des réglages de la gestion_des erreurs : Réaction_d'erreur (P-0-0041), l'entraînement peut être freiné, l'étage de puissance est immédiatement désactivé ou un message d'avertissement s'affiche sur l'écran.

Pour chaque événement, une réaction d'erreur minimale spécifique au fabricant est définie et il est impossible de la sous-dépasser. De cette manière, des erreurs "critiques" comme 06 0 Court-circuit, ne peuvent pas être paramétrées, car une désactivation immédiate est nécessaire pour protéger le servorégulateur de toute détérioration.

Quand une réaction d'erreur est réglée sur une réaction située sous la réaction minimale admissible pour cette erreur, celle-ci est automatiquement réglée sur la réaction d'erreur minimale admissible.

Pour modifier la réaction d'erreur, il faut régler le paramètre Gestion_des erreurs : Numéro_d'erreur (P-0-0040). Vous trouverez une liste de tous les codes d'erreur dans le manuel "Contrôleurs de servomoteur CMMP-AS".

Les paramètres suivants sont possibles pour P-0-0041 :

Valeur	Signification
0	Pas d'action
1	Entrée dans la mémoire tampon
3	Avertissement sur l'écran à 7 segments
5	Désactiver le régulateur
7	Freiner avec le maximum de courant
8	Désactiver l'étage de puissance

Tab. 10.1: P-0-0041

11. Fonctions d'E/S

11. Fonctions d'E/S

Le servorégulateur CMMP-AS permet à son utilisateur d'accéder à toutes les entrées numériques (DIN) par l'intermédiaire d'un IDN de l'interface SERCOS. Ceci permet de consulter l'état des DIN dans P-0-0125, tandis que la polarité des DIN peut être modifiée avec P-0-0126.

Comme certaines DIN sont des entrées logiques affichées par des bits d'état dans le CMMP-AS, elles peuvent être affectées à des DIN matérielles variables. Par exemple, l'entrée matérielle DIN8 du "palpeur de mesure" (état logique) peut être affectée à la DIN9. Toutes les autres DIN, hormis le "palpeur de mesure", le "démarrage", le "commutateur de référence" et les "commutateurs limites" sont des DIN matérielles indiquant directement le niveau de tension sur la broche correspondante.

Pour cette raison, seule la polarité du "commutateur de référence" et des "commutateurs limites" peut être modifiée dans P-0-0126.

Par ailleurs, les sorties numériques peuvent être modifiées par écriture dans P-0-0110, sachant qu'il est possible d'affecter plusieurs bits d'état à une sortie numérique, ainsi, quand le bit d'état est activé, la sortie est également réglée. L'affectation peut se faire dans P-0-0113 pour DOUT1, P-0-0114 pour DOUT2 et P-0-0115 pour DOUT3.

Les bits d'état suivants sont disponibles :

Valeur	Description	Valeur	Description
0	Modifier directement DOUTx par P-0-0110	9	Tension insuffisante du circuit intermédiaire
1	Position XSET = XDEST	10	Frein débloqué
2	Position XACT = XDEST	11	Étage de puissance débloqué
3	Réservé	12	Pas de fonction (ON)
4	Déclencheur distance restante	13	Réservé
5	Opération de prise de référence active	14	Réservé
6	Vitesse cible atteinte	15	Moteur linéaire identifié
7	Limite I2t active	16	Position de référence valide
8	Erreur de poursuite

Tab. 11.1: Bits d'état

12. Commandes spéciales

12. Commandes spéciales

12.1 Prise de référence guidée par l'entraînement

Quand le maître force et active la commande de procédure "Prise de référence guidée par l'entraînement" (S-0-0148), l'entraînement active automatiquement l'asservissement de position interne à l'entraînement et accélère la vitesse de prise de référence (S-0-0041) en tenant compte du paramètre de prise de référence (S-0-0147) et de l'accélération de prise de référence (IDN S-0-0042). En outre, l'entraînement réactive le bit d'état "Position value feedback status" (S-0-0403). Toutes les modifications des valeurs de commande cycliques sont ignorées tant que la commande de procédure est activée. Après avoir détecté l'impulsion de référence, l'entraînement freine jusqu'à l'arrêt en tenant compte de l'accélération de prise de référence. La commande de procédure Prise de référence guidée par l'entraînement est terminée avec succès une fois que l'entraînement s'est arrêté et que la valeur de consigne de position (S-0-0407) est réglée sur le point de référence de la machine. L'entraînement le signale en forçant le bit d'état "Position value feedback status" (S-0-0403). Ensuite, le régulateur doit lire la valeur de consigne de position de l'entraînement sur le canal de service et attribuer cette valeur de consigne de position à son système de valeur de consigne. Une fois que la commande de procédure a été réinitialisée par le régulateur, l'entraînement suit à nouveau les valeurs de consigne du régulateur.

Si cette commande de procédure devait être interrompue, la valeur réelle de position ne sera pas référencée jusqu'au repère de référence. Le bit d'état de la valeur réelle de position ne sera pas activé non plus.

Si une erreur de classe d'état 1 survient, la commande de procédure est interrompue avec une erreur.

Pour le calcul du point de référence, deux paramètres sont pris en compte :

Reference 1 (S-0-0052) et Reference offset 1 (S-0-0150). Reference offset 1 détermine la distance entre le repère de référence (p. ex. le flanc descendant du commutateur de référence) et le point de référence. Reference1 détermine la position (dans le système de coordonnées après l'opération de prise de référence) au niveau de ce point. Elle est normalement de 0.

L'illustration suivante donne un aperçu du point de référence.

12. Commandes spéciales

Homing switch Reference offset Reference pointDrive ze Reference distance

Fig. 12.1: Point de référence

Pour plus de détails sur l'opération de prise de référence, veuillez consulter le manuel du logiciel "Contrôleurs de servomoteur CMMP-AS".

Les options suivantes sont possibles pour le paramètre de prise de référence (S-0-0147) :

Bit	Description	Valeur
0	Sens de la prise de référence	0_b : Sens positif 1_b : Sens négatif
1	Réservé
2	Commutateur de référence	0_b : Non autorisé/disponible 1_b : Raccordé à l'entraînement
3	Signal de retour	0_b : Utilisation du signal de retour du moteur 1_b : Utilisation du signal de retour externe
4	Réservé
5	Évaluation du commutateur de référence	0_b : Le commutateur de référence est évalué 1_b : Non autorisé/disponible
6	Évaluation impulsion du repère de position réelle	0_b : Non autorisé/disponible 1_b : L'impulsion du repère n'est pas évaluée
7	Position après la prise de référence guidée par l'entraînement	0_b : L'entraînement se trouve dans une position indéfinie 1_b : Non autorisé/disponible
8	Prise de référence guidée par l'entraînement avec distance de prise de référence	0_b : Non autorisé/disponible 1_b : Distance de prise de référence non sélectionnée
9 ... 15	Réservé

Tab. 12.1: Options

12. Commandes spéciales

À la différence de la spécification SERCOS, il n'existe pas de décalage de cote de référence pour les valeurs réelles externes. L'IDN S-0-0150 (Reference offset 1) est utilisé dans les deux cas (évaluation de position réelle interne et externe) pour définir le décalage de la cote de référence pour la commande de procédure Prise de référence guidée par l'entraînement.

L'opération Prise de référence guidée par l'entraînement peut être exécutée dans un mode d'asservissement de position.

Afin d'assurer la compatibilité avec la norme SERCOS, toutes les méthodes de prise de référence possibles ne peuvent pas être réglées par l'intermédiaire du paramètre de prise de référence (S-0-0147). C'est pourquoi il faut implémenter un IDN spécifique au fabricant : Homing method (P-0-0045). Les deux paramètres ne sont pas indépendants l'un de l'autre de sorte que c'est l'IDN écrit en dernier qui détermine le comportement de prise de référence.

Les options possibles sont disponibles pour la méthode de prise de référence (P-0-0047) :

Valeur	Direction	Objectif	Point de référence pour le point zéro
-18	Positif	Arrêt en fin de course	Arrêt en fin de course
-17	Négatif	Arrêt en fin de course	Arrêt en fin de course
-2	Positif	Arrêt en fin de course	Impulsion nulle
-1	Négatif	Arrêt en fin de course	Impulsion nulle
1	Négatif	Capteur de fin de course	Impulsion nulle
2	Positif	Capteur de fin de course	Impulsion nulle
7	Positif	Commutateur de référence	Impulsion nulle
11	Négatif	Commutateur de référence	Impulsion nulle
17	Négatif	Capteur de fin de course	Capteur de fin de course
18	Positif	Capteur de fin de course	Capteur de fin de course
23	Positif	Commutateur de référence	Commutateur de référence
27	Négatif	Commutateur de référence	Commutateur de référence
33	Négatif	Impulsion nulle	Impulsion nulle
34	Positif	Impulsion nulle	Impulsion nulle
35	-	Position réelle

Tab. 12.2: Options

12. Commandes spéciales

12.2 Positionnement de la broche

La commande de procédure "Position spindle" (S-0-0152) est utilisée pour positionner un moteur sur une position angulaire absolue ou le faire tourner par rapport à un décalage relatif.

Lors du forçage et de l'activation de la commande, l'entraînement commence à se déplacer jusqu'à la position souhaitée prédéfinie par la position angulaire de la broche (S-0-0153) ou par le décalage relatif (S-0-0180).

L'IDN S-0-0154 (Spindle positioning parameter) détermine la direction et la valeur de consigne du positionnement.

Jusqu'à ce que la commande soit activée, chaque valeur de consigne écrite dans S-0-0153 ou S-0-0180 déclenche une nouvelle opération de positionnement de l'entraînement. Pour le positionnement, le programme utilise la vitesse de positionnement de broche maximale (S-0-0222).

Quand l'interpolateur de l'entraînement atteint la valeur de consigne sélectionnée, l'entraînement active l'état "In Position" (S-0-0336).

Si la centrale de commande interrompt cette commande, l'entraînement active alors le mode de fonctionnement activé dans le mot d'état. Il est du ressort de l'utilisateur de s'assurer que les valeurs de consigne sont correctes à ce moment précis.

Les valeurs suivantes peuvent être utilisées pour l'IDN S-0-0154 (Spindle positioning parameter) :

Bit	Description	Valeur
0 ... 1	Direction	00_b : Sens positif 01_b : Sens négatif 10_b : Réservé 11_b : Réservé
2	Type de positionnement	0_b : absolu via position angulaire de broche (IDN S-0-0153) 1_b : relatif via décalage relatif (IDN S-0-0180)
3 ... 15	Réservé

Tab. 12.3: IDN S-0-0154

Toutes les modifications de cet IDN prennent effet dès le démarrage d'un nouveau positionnement. Un positionnement déjà actif n'est pas affecté.

12. Commandes spéciales

12.3 Détection (mesure)

Le forçage et l'activation de la commande "Probing cycle" (S-0-0170) permet de détecter les valeurs réelles de position. Les paramètres de commande du palpeur de mesure (S-0-0169) permettent de sélectionner s'il faut utiliser le flanc ascendant ou descendant. La détection est activée par "Probe 1 enable" (S-0-0405).

Dès l'apparition du flanc sélectionné au niveau de l'entrée numérique, l'entraînement archive la valeur réelle de position dans les paramètres S-0-0130 à S-0-0133 et force le bit correspondant dans "Probe status" (S-0-0179) et dans "Probe 1 positive latched" (S-0-0409) ou "Probe 1 negative latched" (S-0-0410).

Dès l'apparition d'un flanc actif, l'opération est désactivée jusqu'à ce que "Probe x enable" soit réinitialisé. Le réglage suivant réactive la mesure. Voir aussi les chapitres 0 et 13.9.

Les valeurs suivantes peuvent être utilisées pour l'IDN S-0-0169 (Probe control parameter) :

Bit	Description	Valeur
0	Probe 1 positive edge	O_b : Flanc positif non actif 1_b : Flanc positif actif
1	Probe 1 negative edge	O_b : Flanc positif non actif 1_b : Flanc positif actif

Tab. 12.4: S-0-0169

12.4 Identification automatique du moteur

Cette fonction du servorégulateur CMMP-AS permet à l'utilisateur d'identifier automatiquement les réglages corrects pour un moteur inconnu, comme p. ex. le "nombre de pôles", l" angle de décalage du codeur" et les réglages actuels du régulateur. Il existe donc deux commandes de procédure pour lancer l'identification automatique du moteur (P-0-0101 et P-0-0102). Le succès de l'identification automatique du moteur peut être lu par P-0-0103.

L'identification automatique du moteur est lancée par l'exécution de la commande correspondante. Si l'identification se solde par un succès, la commande est terminée normalement sinon la commande se termine par une erreur. Dans ce cas, la lecture de P-0-0103 donne des informations sur le problème. Il est divisé en deux parties : Les bits 0 ... 15 émettent une erreur pendant l'exécution de P-0-0101 et les bits 16 ... 31 émettent une erreur pendant l'exécution de P-0-0102. Les bits 0 ou 16 sont toujours activés si une erreur est survenue.

12. Commandes spéciales

Bits d'erreur pour P-0-0101 (0 ... 15)

Bit	Description
0	Erreur dans P-0-0101
1	Régulateur activé au démarrage
2	Étage de puissance désactivé pendant l'exécution
3	Niveau de tension insuffisant sur le bus CC
4	Temps de montée d'impulsion non valide
5	Réservé
6	Réservé
7	Réservé
8	Réservé
9	Réservé
10	Réservé
11	Réservé
12	Réservé
13	Réservé
14	Réservé
15	Les paramètres constatés sont limités

Bits d'erreur pour P-0-0102 (16 ... 31)

Bit	Description
16	Erreur dans P-0-0102
17	Régulateur activé au démarrage
18	Étage de puissance désactivé pendant l'exécution
19	Codeur angulaire inconnu
20	Impulsion d'indexage introuvable
21	Signaux invalides du capteur à effet Hall
22	Commutation impossible sur le capteur à effet Hall
23	Pas de changement de segment après 90°
24	Distance de segment non valide
25	Le moteur n'a pas pu tourner
26	Détection d'un nombre de pôles invalide
27	Réservé
28	Réservé
29	Réservé
30	Réservé
31	Réservé

Tab. 12.5: Bits d'erreur

En cas de défaillance de la fonction d'identification automatique, veuillez contrôler la tension du bus CC, la connexion du capteur et l'état de DIN4 : elle doit être paramétrée pendant la fonction d'identification.

DIN4 doit être paramétrée pour activer l'étage de puissance d'exécution des fonctions d'identification.

Dès le démarrage des fonctions d'identification automatique, le moteur commence à se déplacer de lui-même ! C'est pourquoi le moteur doit pouvoir tourner librement !

13. Paramètres

13. Paramètres

13.1 Aperçu

Pour la lecture et l'écriture des informations, un IDN propre est attribué à toutes les données. Le type de donnée peut être lu par l'intermédiaire de l'"attribut" disponible pour chaque IDN. En plus des types de données "normales" signées et non signées, il existe aussi "texte" et "liste d'IDN". Pour des informations détaillées sur les types de données, veuillez consulter la spécification SERCOS.

Ce chapitre décrit brièvement tous les paramètres qui sont implémentés dans la gamme CMMP-AS.

13.1.1 Paramètres de communication

Tab. 13.1: Paramètres de communication

13. Paramètres

IDN	S-0-0001
Nom	NC Cycletime CN (tNcyc)
Description	Le temps de cycle CN détermine les intervalles de temps cycliques pendant lesquels la commande numérique met de nouvelles valeurs de consigne à disposition. Le temps de cycle doit être transmis du maître à l'esclave pendant la phase de communication 2 et il est activé dans la phase de comm. 3. Le temps de cycle CN doit coïncider avec le temps de cycle SERCOS. tNcyc = tScyc
Octets	2
Min.	S-0-0002
Max.	S-0-0002
Unité	1 μs

IDN	S-0-0002
Nom	SERCOS Cycletime (tScyc)
Description	Le temps de cycle de communication de l'interface détermine selon quels intervalles de temps les données cycliques sont transmises. Le temps de cycle SERCOS est fixé à 500 μs, 1 ms et jusqu'à 10 ms par pas de 1 ms. Le temps de cycle SERCOS doit être transmis du maître à l'esclave pendant la phase de communication 2 et il est activé dans la phase de comm. 3 tant dans le maître que dans l'esclave. Voir aussi le chap. 6 !
Octets	2
Min.	500 (voir aussi le chapitre 6)
Max.	10 000 (voir aussi le chapitre 6)
Unité	1 μs

IDN	S-0-0003
Nom	Shortest AT transm. Starting time (t1min)
Description	Indique le temps nécessaire à l'esclave entre la fin du télégramme de synchronisation du maître réceptionné et le début d'émission du télégramme d'entraînement. Cet intervalle de temps exigé par l'esclave dépend du type de télégramme sélectionné. Le temps t1min est lu par le maître dans la phase de communication 2 pour calculer le moment d'émission de l'AT t1 (IDN S-0-0006).
Octets	2
Min.	-
Max.	-
Unité	1 μs

13. Paramètres

IDN	S-0-0004
Nom	Transmit/receive trans. Time (tATMT)
Description	C'est le temps nécessaire à l'esclave pour passer à la réception du télégramme de données maître après l'envoi du télégramme d'entraînement. Le temps de commutation Émission-Réception est lu par le maître dans la phase de comm. 2 pour calculer correctement le moment d'envoi du télégramme de données maître t2 (IDN S-0-0089).
Octets	2
Min.	-
Max.	-
Unité	1 μs

IDN	S-0-0005
Nom	Minimum feedback processing time (t5)
Description	C'est le temps nécessaire à un entraînement entre le début de l'acquisition d'une valeur réelle et la fin du télégramme de synchronisation maître suivant. Cette valeur est indiquée par l'entraînement de manière à ce que la valeur réelle soit transmise à la commande numérique dans le télégramme d'entraînement suivant. Le maître lit cette valeur dans la phase de communication 2 pour synchroniser en conséquence le moment de mesure des valeurs de mesure t4 (S-0-0007) pour tous les entraînements.
Octets	2
Min.	-
Max.	-
Unité	1 μs

IDN	S-0-0006
Nom	AT transm. Starting time (t1)
Description	Le moment d'émission du télégramme d'entraînement détermine quand l'esclave, après la fin du télégramme de synchronisation maître, envoie son télégramme d'entraînement lors de la phase de communication 3 et 4. Ce paramètre est transmis lors de la phase de communication 2 du maître à l'esclave. Le moment d'émission du télégramme d'entraînement doit être supérieur ou égal au temps de réaction d'émission AT (IDN S-0-0003) t1 = t1min.
Octets	2
Min.	t1min (S-0-0003)
Max.	tScyc (S-0-0002)
Unité	1 μs

13. Paramètres

IDN	S-0-0007
Nom	Feedback aquisition time (t4)
Description	Le moment de mesure des valeurs réelles est déterminé par le maître après la fin du télégramme de synchronisation maître. Ainsi, le maître donne un moment de mesure prédéfini des valeurs réelles pour tous les entraînements qui travaillent en coordination. Ce qui garantit la synchronisation de l'acquisition des valeurs réelles.Le moment de mesure des valeurs réelles ne peut pas être adapté dans CMMP-AS-SC.Il est implicitement prédéfini par t3.
Octets	2
Min.	0
Max.	tScyc (S-0-0002)
Unité	1 μs

IDN	S-0-0008
Nom	Command value val. Time (T3)
Description	T3 détermine à quel moment l'entraînement peut accéder aux nouvelles valeurs de consigne après la fin d'un télégramme de synchronisation maître. Le maître prédéfinit ainsi pour tous les entraînements qui travaillent en coordination le même "Command value val. Time". L'entraînement active le "Command value val. Time" lors de la phase de communication 3.
Octets	2
Min.	0
Max.	tScyc (S-0-0002)
Unité	1 μs

IDN	S-0-0009
Nom	Position of data record in MDT
Description	La position d'un enregistrement de données de l'entraînement dans un télégramme de données maître, exprimée en position d'octet. Elle commence par 1 pour le premier octet de données après le champ d'adresse dans MDT. L'adresse de départ de l'enregistrement des données d'entraînement dans le MDT est communiquée par le maître à chaque entraînement lors de la phase de communication 2. La position d'un enregistrement de données en longueur du MDT, exprimée en octets, contient les enregistrements de données de tous les entraînements. Lors de la phase de communication 2, chaque entraînement est informé de la longueur du MDT par le maître. Elle est activée lors de la phase de communication 3 dans le maître et dans l'esclave.
Octets	2

13. Paramètres

Min.	1
Max.	65531
Unité	--

IDN	S-0-0010
Nom	Length of MDT
Description	La longueur du télégramme de données maître, exprimée en octets, contient les enregistrements de données de tous les entraînements. Lors de la phase de communication 2, chaque entraînement est informé de la longueur du MDT par le maître.Elle est activée lors de la phase de communication 3 dans le maître et dans l'esclave.
Octets	2
Min.	4 (un entraînement)
Max.	65534
Unité	--

IDN	S-0-0087
Nom	Trans. to trans. recovery time(tATAT)
Description	Le temps nécessaire entre deux télégrammes d'entraînement quand ces derniers sont envoyés par le même esclave. Ce paramètre n'est pas utilisé pour les esclaves ne possédant qu'un seul entraînement.
Octets	2
Min.	--
Max.	--
Unité	1 μs

IDN	S-0-0088
Nom	Rec. to rec. recovery time (tMTSY)
Description	Temps de repos de l'esclave après la réception d'un télégramme de données maître pour basculer vers la réception du télégramme de synchronisation maître suivant.Le maître lit ce temps lors de la phase de communication 2 afin de s'assurer que l'intervalle entre la fin du télégramme de données maître et le début du télégramme de synchronisation maître est suffisant.
Octets	2
Min.	--
Max.	--
Unité	1 μs

13. Paramètres

IDN	S-0-0089
Nom	MDT trans. starting time (t2)
Description	Le moment d'émission du télégramme de données maître détermine quand le maître, après le télégramme de synchronisation maître, envoie son télégramme de données maître lors de la phase de communication 3 et 4. Ce paramètre est transmis par le maître à l'esclave lors de la phase de communication 2 et il est activé lors de la phase de communication 3.
Octets	2
Min.	0
Max.	tSCYC (IDN S-0-0002)
Unité	1 μs

IDN	S-0-0090
Nom	Command value proceeding time (tMTSG)
Description	Le temps nécessaire à l'esclave pour mettre à disposition les valeurs de consigne pour un entraînement après réception du télégramme de données maître. Ce temps est lu par le maître lors de la phase de comm. 2 pour calculer correctement "Command value val. Time" t3 (S-0-0008). Le temps de copie valeurs de consigne dépend du type de télégramme.
Octets	2
Min.	--
Max.	--
Unité	1 μs

IDN	S-0-0028
Nom	MST error counter
Description	Le compteur d'erreurs MST compte tous les télégrammes de synchronisation maître non valides dans les phases de communication 3 et 4. Si plus de deux MST successifs sont invalides, les autres MST non valides ne sont plus comptés.Le compteur d'erreurs MST compte jusqu'à un maximum de 2^16 - 1. Ce qui signifie que, si une valeur de 65535 est activée dans le compteur, c'est qu'une transmission fortement perturbée a dû être présente pendant une longue période.
Octets	2
Min.	--
Max.	--
Unité	--

13. Paramètres

IDN	S-0-0029
Nom	MDT error counter
Description	Le compteur d'erreurs MDT compte tous les télégrammes de données maître non valides dans les phases de communication 3 et 4. Si plus de deux MDT successifs sont invalides, les autres MDT non valides ne sont plus comptés.Le compteur d'erreurs MDT compte jusqu'à un maximum de 2^16 - 1. Ce qui signifie que, si une valeur de 65535 est activée dans le compteur, c'est qu'une transmission fortement perturbée a dû être présente pendant une longue période.
Octets	2
Min.	--
Max.	--
Unité	--

13.2 Configuration d'un télégramme

Tab. 13.2: Configuration d'un télégramme

IDN	S-0-0015
Nom	Telegram type
Description	Le paramètre "Telegram type" permet de choisir entre les télégrammes standard et les télégrammes d'application (bits 0 ... 2). Voir aussi le chapitre 5.5.
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000111b
Unité	--

13. Paramètres

IDN	S-0-0016
Nom	Configuration list AT
Description	La liste d'IDN contient les IDN dont les données d'exploitation cycliques du télégramme d'entraînement sont transmises dans un télégramme d'application.Seules les données figurant dans "IDN list of all configurable data in the AT"(IDN S-0-0187) sont considérées comme cycliques. Voir aussi le chapitre 5.5.2.
Octets	Liste d'IDN
Min.	0 IDN
Max.	4 IDN
Unité	Liste d'IDN

IDN	S-0-0024
Nom	Configuration list MDT
Description	La liste d'IDN contient les IDN dont les données d'exploitation cycliques du télégramme de données maître sont transmises dans un télégramme d'application.Seules les données figurant dans "IDN list of all configurable data in the MDT"(IDN S-0-0188) sont considérées comme cycliques. Voir aussi le chapitre 5.5.2.
Octets	Liste d'IDN
Min.	0 IDN
Max.	4 IDN
Unité	Liste d'IDN

IDN	S-0-0185
Nom	Length of configurable data record in the AT
Description	Dans les données d'exploitation de cet IDN, l'entraînement indique la longueur maximale en octets qu'il peut traiter dans l'enregistrement de données configurable du télégramme d'entraînement.Eu égard aux performances, une longueur maximale de 64 octets (4 * variables à 32 bits) peut être transmise par l'intermédiaire du télégramme d'entraînement, mais seuls 4 IDN max. peuvent être configurés sur la liste de configuration du télégramme d'entraînement (S-0-0016).
Octets	2
Min.	-
Max.	-
Unité	1

13. Paramètres

IDN	S-0-0186
Nom	Length of configurable data record in the MDT
Description	Dans les données d'exploitation de cet IDN, l'entraînement indique la longueur maximale en octets qu'il peut traiter dans l'enregistrement de données configurable du télégramme de données maître.Eu égard aux performances, une longueur maximale de 64 octets (4 * variables à 32 bits) peut être transmise par l'intermédiaire du télégramme de données maître, mais seuls 4 IDN max. peuvent être configurés sur la liste de configuration du télégramme de données maître (S-0-0024).
Octets	2
Min.	-
Max.	-
Unité	1

IDN	S-0-0187
Nom	IDN list of all configurable data in the AT
Description	Cette liste contient tous les IDN des données d'exploitation susceptibles d'être traitées de manière cyclique comme valeurs réelles dans le télégramme d'entraînement.L'utilisateur ne devrait configurer que des IDN de cette liste comme données cycliques pour le télégramme d'entraînement dans "IDN list of all configurable data in the AT"(S-0-0016).
Octets	Liste d'IDN
Min.	-
Max.	-
Unité	Liste d'IDN

IDN	S-0-0188
Nom	IDN list of all configurable data in the MDT
Description	Cette liste contient tous les IDN des données d'exploitation susceptibles d'être traitées de manière cyclique comme valeurs de consigne dans le télégramme de données maître.L'utilisateur ne devrait configurer que des IDN de cette liste comme données cycliques pour le télégramme de données maître dans "IDN list of all config. data in the MDT" (S-0-0024).
Octets	Liste d'IDN
Min.	-
Max.	-
Unité	Liste d'IDN

13. Paramètres

13.3 Listes d'IDN/Commandes de changement de phase

IDN	S-0-0017
Nom	IDN list of all operation data
Description	Tous les IDN de toutes les données d'exploitation peuvent être lus sur cette liste d'IDN.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

IDN	S-0-0018
Nom	IDN list of operation data for CP2
Description	Cette liste d'IDN contient les IDN de toutes les données d'exploitation nécessaires pour la phase de communication 2 et devant être transmises pendant la phase de communication 2. L'écriture sans erreurs de tous ces IDN est nécessaire avant de pouvoir passer à la phase de communication 3.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

13. Paramètres

IDN	S-0-0019
Nom	IDN list of operation data for CP3
Description	Cette liste d'IDN contient les IDN de toutes les données d'exploitation nécessaires pour la phase de communication 3 et devant être transmises pendant la phase de communication 3. L'écriture sans erreurs de tous ces IDN est nécessaire avant de pouvoir passer à la phase de communication 4.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

IDN	S-0-0020
Nom	IDN list of operation data for CP4
Description	Cette liste d'IDN contient toutes les données d'exploitation pouvant être modifiées lors de la phase de communication 4.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

IDN	S-0-0021
Nom	IDN list of invalid operation data for CP2
Description	Cette liste d'IDN contient les IDN qui se trouvent sur la liste "IDN list of operation data for CP2" (IDN S-0-0018) et qui sont considérés comme non valides par l'entraînement avant de passer de la phase de communication 2 à la phase de communication 3 (voir IDN S-0-0127).Cas de figure 1 : la commande IDN S-0-0127 est correctement exécutée ; la listed'IDN (IDN S-0-0021) ne contient pas d'IDN.Cas de figure 2 : la commande IDN S-0-0127 entraîne une erreur ; la liste d'IDN (IDN S-0-0021) contient tous les IDN des données d'exploitation invalides.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

13. Paramètres

IDN	S-0-0022
Nom	IDN list of invalid operation data for CP3
Description	Cette liste d'IDN contient les IDN qui se trouvent sur la liste "IDN list of operation data for CP3" (IDN S-0-0019) et qui sont considérés comme non valides par l'entraînement avant de passer de la phase de communication 3 à la phase de communication 4 (voir IDN S-0-0128).Cas de figure 1 : la commande IDN S-0-0128 est correctement exécutée ; la listed'IDN (IDN-0-0021) ne contient pas d'IDN.Cas de figure 2 : la commande IDN S-0-0128 entraîne une erreur ; la liste d'IDN (IDN S-0-0021) contient tous les IDN des données d'exploitation invalides.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

IDN	S-0-0023
Nom	IDN list of invalid operation data for CP4
Description	Cette liste d'IDN contient les IDN de toutes les données d'entraînement considérées comme non valides par l'entraînement après le passage à la phase de communication 4.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

IDN	S-0-0025
Nom	IDN list of all procedure commands
Description	Cette liste d'IDN contient les IDN de toutes les commandes de procédure prises en charge par l'entraînement.
Octets	Liste d'IDN
Min.	--
Max.	--
Unité	Liste d'IDN

13. Paramètres

IDN	S-0-0127
Nom	CP3 transition check (procedure command)
Description	Par cette commande, le maître invite l'esclave à vérifier que tous les paramètres nécessaires pour la phase de communication 3 ont bien été transmis. Sinon, cette commande entraîne une erreur (voir IDN S-0-0021).Après l'exécution correcte de la commande, le régulateur doit interrompre la commande. Le régulateur peut alors activer la phase de communication 3 dans le télégramme de synchronisation maître 3.
Octets	2
Min.	-
Max.	-
Unité	-

IDN	S-0-0128
Nom	CP4 transition check (procedure command)
Description	Par cette commande, le maître invite l'esclave à vérifier que tous les paramètres nécessaires pour la phase de communication 4 ont bien été transmis. Sinon, cette commande entraîne une erreur. (voir IDN S-0-0022).Après l'exécution correcte de la commande, le régulateur doit interrompre la commande. Le régulateur peut alors activer la phase de communication 4 dans le télégramme de synchronisation maître 3.
Octets	2
Min.	-
Max.	-
Unité	-

13. Paramètres

13.4 Modes de fonctionnement

Tab. 13.4: Modes de fonctionnement

IDN	S-0-0032
Nom	Primary operation mode
Description	Cet IDN défini le mode de fonctionnement principal. Le mode de fonctionnement peut être commuté par le maître par l'activation de bits dans le mot de commande.Voir aussi les chapitres 7 et 9.
Octets
Min.
Max.
Unité

IDN	S-0-0033
Nom	Secondary operation mode 1
Description	Cet IDN défini le mode de fonctionnement auxiliaire 1. Le mode de fonctionnement peut être commuté par le maître par l'activation de bits dans le mot de commande.Voir aussi les chapitres 7 et 9.
Octets
Min.
Max.
Unité

13. Paramètres

IDN	S-0-0034
Nom	Secondary operation mode 2
Description	Cet IDN défini le mode de fonctionnement auxiliaire 2. Le mode de fonctionnement peut être commuté par le maître par l'activation de bits dans le mot de commande.Voir aussi les chapitres 7 et 9.
Octets
Min.
Max.
Unité

IDN	S-0-0035
Nom	Secondary operation mode 3
Description	Cet IDN défini le mode de fonctionnement auxiliaire 3. Le mode de fonctionnement peut être commuté par le maître par l'activation de bits dans le mot de commande.Voir aussi les chapitres 7 et 9.
Octets
Min.
Max.
Unité

13. Paramètres

13.5 Paramètres de pondération

IDN	Description
S-0-0086	Torque scaling type
S-0-0093	Torque scaling factor
S-0-0094	Torque scaling exponent
S-0-0044	Velocity data scaling type
S-0-0045	Velocity data scaling factor
S-0-0046	Velocity data scaling exponent
S-0-0076	Position data scaling type
S-0-0077	Position data scaling factor
S-0-0078	Position data scaling exponent
S-0-0079	Rotational position resolution
S-0-0103	Modulo value
S-0-0160	Acceleration data scaling type
S-0-0161	Acceleration data scaling factor
S-0-0162	Acceleration data scaling exponent
S-0-0208	Temperature data scaling type
S-0-0121	Input revolutions of load gear
S-0-0122	Output revolutions of load gear
S-0-0123	Feed constant

Tab. 13.5: Paramètres de pondération

IDN	S-0-0086
Nom	Torque data scaling type
Description	À ce stade de l'implémentation SERCOS, pour les données de couple, seule la pondération rotationnelle en Nm par rapport à l'arbre moteur est admissible. Voir aussi le chapitre 8.4.
Octets	2
Min.	00000000 00000010b
Max.	00000000 00000010b
Unité	--

13. Paramètres

IDN	S-0-0093
Nom	Torque data scaling factor
Description	Ce paramètre détermine le facteur de pondération pour toutes les données de couple / de force de l'entraînement. Il est en lecture seule. Voir aussi le chapitre 8.4.
Octets	2
Min.	1
Max.	+2^16 - 1
Unité	1

IDN	S-0-0094
Nom	Torque data scaling exponent
Description	Ce paramètre détermine l'exposant de pondération pour toutes les données de couple / de force de l'entraînement. Il est en lecture seule. Voir aussi le chapitre 8.4.
Octets	2
Min.	-2^15
Max.	+2^15 - 1
Unité	1

IDN	S-0-0044
Nom	Velocity data scaling type
Description	Les paramètres de pondération permettent de sélectionner différents modes de pondération. Voir aussi le chapitre 8.2.
Octets	4
Min.	00000000 00000000b
Max.	00000000 01110011b
Unité	--

13. Paramètres

IDN	S-0-0045
Nom	Velocity data scaling factor
Description	Ce paramètre détermine le facteur de pondération pour toutes les données de vitesse. Il est en lecture seule. Voir aussi le chapitre 8.2.
Octets	2
Min.	1
Max.	+2^16 - 1
Unité	--

IDN	S-0-0046
Nom	Velocity data scaling exponent
Description	Ce paramètre détermine l'exposant de pondération pour toutes les données de vitesse. Il est en lecture seule. Voir aussi le chapitre 8.2.
Octets	2
Min.	-2^15
Max.	+2^15 - 1
Unité	--

IDN	S-0-0076
Nom	Position data scaling type
Description	Ce paramètre de pondération permet de sélectionner différents modes de pondération pour les données de position. Voir aussi le chapitre 8.1.
Octets	2
Min.	Voir le chapitre 8.1.
Max.	Voir le chapitre 8.1.
Unité	--

13. Paramètres

IDN	S-0-0077
Nom	Translational position data scaling factor
Description	Ce paramètre détermine le facteur de pondération pour toutes les données de position dans un entraînement. Il est en lecture seule. Voir aussi le chapitre 8.1.
Octets	2
Min.	1
Max.	+2^16 - 1
Unité	--

IDN	S-0-0078
Nom	Translational position data scaling exponent
Description	Ce paramètre détermine l'exposant de pondération pour toutes les données de position dans un entraînement. Il est en lecture seule. Voir aussi le chapitre 8.1.
Octets	2
Min.	-2^15
Max.	+2^15 - 1
Unité	--

IDN	S-0-0079
Nom	Rotational position resolution
Description	Ce paramètre détermine la résolution de position de rotation pour toutes les données de position dans un entraînement. Il est en lecture seule. Voir aussi le chapitre 8.1.
Octets	4
Min.	1
Max.	+2^32 - 1
Unité	--

13. Paramètres

IDN	S-0-0103
Nom	Modulo value
Description	Si le bit 7 (format Modulo) est activé dans IDN S-0-0076, les données de position sont indiquées dans la plage 0...S-0-0103. La différence maximale entre deux valeurs de position successives ne doit pas dépasser IDN S-0-0103/2 ! Voir aussi le chapitre 8.1.
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0160
Nom	Acceleration data scaling type
Description	Le paramètre de pondération pour les données d'accélération permet de sélectionner différents modes de pondération. Voir le chapitre 8.1.
Octets	2
Min.	Voir le chapitre 8.3.
Max.	Voir le chapitre 8.3.
Unité	--

IDN	S-0-0161
Nom	Acceleration data scaling factor
Description	Ce paramètre détermine le facteur de pondération pour toutes les données d'accélération dans un entraînement. Il est en lecture seule. Voir le chapitre 8.3.
Octets	2
Min.	1
Max.	+2^16 - 1
Unité	1

IDN	S-0-0162
Nom	Acceleration data scaling exponent
Description	Ce paramètre détermine l'exposant de pondération pour toutes les données d'accélération dans un entraînement. Il est en lecture seule. Voir le chapitre 8.3.
Octets	2

13. Paramètres

Min.	-2^15
Max.	+2^15 - 1
Unité	1

IDN	S-0-0208
Nom	Temperature data scaling type
Description	Ce paramètre de mode de pondération détermine si le degré Celsius [°C] ou Fahrenheit [F] est utilisé comme unité pour toutes les données de température de l'entraînement. La longueur de données de toutes les données de température est fixée à deux octets. Voir le chapitre 8.5.
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000001b
Unité	--

IDN	S-0-0121
Nom	Input revolutions of load gear
Description	Si un mode de pondération est sélectionné en référence à la charge, le format de sortie de la transmission est calculé avec les facteurs de conversion. Les rotations d'entrée doivent être saisies dans cet IDN sous la forme de valeurs en nombres entiers.
Octets	4
Min.	1
Max.	+2^32 - 1
Unité	1

IDN	S-0-0122
Nom	Output revolutions of load gear
Description	Si un mode de pondération est sélectionné en référence à la charge, le format de sortie de la transmission est calculé avec les facteurs de conversion. Les rotations de sortie doivent être saisies dans cet IDN sous la forme de valeurs en nombres entiers.
Octets	4
Min.	1
Max.	+2^32 - 1
Unité	1

13. Paramètres

IDN	S-0-0123
Nom	Feed constant
Description	La constante d'avance décrit l'élément de la machine qui transforme un mouvement rotationnel en mouvement translationnel. La constante d'avance décrit le trajet linéaire effectué pendant la rotation de la broche d'avance. Elle est utilisée pour toutes les données de pondération rotationnelles.
Octets	4
Min.	1
Max.	+2^32 - 1
Unité	1 μm/rotation

13.6 Valeurs de consigne/valeurs réelles

IDN	Description
S-0-0047	Position command value
S-0-0051	Torque feedback value 1
S-0-0053	Torque feedback value 2
S-0-0036	Velocity command value
S-0-0040	Velocity feedback value 1
S-0-0080	Torque command value
S-0-0083	Torque feedback value 1

Tab. 13.6: Valeurs de consigne / valeurs réelles

IDN	S-0-0047
Nom	Position command value
Description	Dans le mode de fonctionnement Asservissement de position, les valeurs de consigne de position sont transmises à l'entraînement par la commande numérique selon la base de temps du cycle CN.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

13. Paramètres

IDN	S-0-0051
Nom	Position feedback value 1 (motor feedback value)
Description	La valeur réelle de position 1 est transmise par l'entraînement au régulateur pour lui permettre de surveiller et d'afficher les informations de position. La valeur réelle de position 1 se réfère au codeur moteur(ServoCommanderTM: Mode de fonctionnement/Sélection du capteur/Capteur de commutation).Important : en cas de sélection du capteur de valeur réelle de position 2(capteur externe), la valeur de cet IDN est 0.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0053
Nom	Position feedback value 2 (external encoder)
Description	La valeur réelle de position 2 contient la valeur réelle de position d'un capteur externe en option.Important: quand l'asservissement de position de la valeur réelle de position 1 (capteur moteur) est choisi comme mode de fonctionnement, la valeur de cet IDN est 0.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0036
Nom	Velocity command value
Description	En mode de fonctionnement Régulation de vitesse de l'entraînement, le régulateur transmet les valeurs de consigne de vitesse à l'entraînement selon la base de temps du temps de cycle CN.
Octets	4
Min.	--
Max.	--
Unité	En fonction du mode de pondération pour les données de vitesse (S-0-0044)

13. Paramètres

IDN	S-0-0040
Nom	Velocity feedback value 1
Description	La valeur réelle de vitesse 1 est transmise par l'entraînement au régulateur pour lui permettre d'afficher la vitesse de manière périodique. La valeur réelle de vitesse 1 se réfère toujours au codeur moteur(ServoCommanderTM: Mode de fonctionnement/Sélection du capteur/Capteur de commutation)
Octets	4
Min.	--
Max.	--
Unité	En fonction du mode de pondération pour les données de vitesse (S-0-0044)

IDN	S-0-0080
Nom	Torque command value
Description	En mode de fonctionnement Régulation de couple de l'entraînement, les valeurs de consigne de couple sont transmises par le régulateur à l'entraînement.
Octets	2
Min.	-2^15
Max.	+2^15 - 1
Unité	Selon le mode de pondération pour les données de couple (IDN S-0-0086)

IDN	S-0-0084
Nom	Torque feedback value
Description	La valeur réelle de couple est transmise dans le mode Régulation de couple par l'entraînement au régulateur.
Octets	2
Min.	-2^15
Max.	+2^15 - 1
Unité	Selon le mode de pondération pour les données de couple (IDN S-0-0086)

13. Paramètres

13.7 Limitation / Surveillance

IDN	Description
S-0-0091	Bipolar velocity limit value
S-0-0092	Bipolar torque limit value
S-0-0049	Positive position limit value
S-0-0050	Negative position limit value
S-0-0114	Load limit of motor
S-0-0057	Position window
S-0-0125	Velocity threshold (nx)
S-0-0157	Velocity window
S-0-0124	Standstill window
S-0-0159	Monitoring window
S-0-0189	Following distance
S-0-0200	Amplifier warning temperature
S-0-0201	Motor warning temperature
S-0-0206	Drive on relay
S-0-0207	Drive off relay

Tab. 13.7: Limitation / Surveillance

IDN	S-0-0091
Nom	Bipolar velocity limit value
Description	Quand la valeur limite de vitesse est bipolairement dépassée, l'entraînement réagit en forçant l'état dans la classe d'état 3 sur "ncommand > nlimit" (voir IDN S-0-0013).
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (IDN S-0-0044)

13. Paramètres

IDN	S-0-0092
Nom	Bipolar torque limit value
Description	La valeur de consigne de couple est limitée à cette valeur dans tous les modes de fonctionnement hormis pour la régulation de couple.Important: le bit d'état "(Torque/couple) > Tlimit" de la classe d'état 3 (IDN S-0-0013)n'est pas encore pris en charge.
Octets	2
Min.	0
Max.	+2^15 - 1
Unité	Selon le mode de pondération pour les données de couple (S-0-0086)

IDN	S-0-0049
Nom	Positive position limit value
Description	La valeur limite de position positive décrit le trajet maximal admissible dans le sens positif. La valeur limite de position positive n'est activée que si toutes les données de position se réfèrent au point zéro de la machine. Si la valeur limite de position positive est dépassée, l'entraînement force un bit d'erreur dans la classe d'état 1 (IDN S-0-0011). Important : la valeur limite de position positive n'est active que dans le mode de fonctionnement "Interpolation interne à l'entraînement".
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0050
Nom	Negative position limit value
Description	La valeur limite de position négative décrit le trajet maximal admissible dans le sens négatif. La valeur limite de position négative n'est activée que si toutes les données de position se réfèrent au point zéro de la machine.Important : la valeur limite de position négative n'est active que dans le mode de fonctionnement "Interpolation interne à l'entraînement".
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

13. Paramètres

IDN	S-0-0114
Nom	Load limit of motor
Description	Le moteur peut être surchargé pendant un laps de temps donné. Cet IDN indique combien de temps le moteur peut absorber le courant maximal. Après ce laps de temps, le courant est automatiquement ramené au courant nominal pour protéger le moteur.Dans ce cas, l'entraînement force le bit d'avertissement de surcharge en classe d'état 2 (voir IDN S-0-0310).
Octets	2
Min.	10
Max.	2000
Unité	ms

IDN	S-0-0057
Nom	Position window
Description	Quand la différence entre la valeur de consigne de position cumulée et la valeur de position réelle se trouve à l'intérieur de la plage de la fenêtre de positionnement, l'entraînement force l'état sur "In Position" (IDN -0-0336).L'état "In Position" peut être affecté à un bit d'état en temps réel (mot d'état) (voir IDN S-0-0305).
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0125
Nom	Velocity threshold (nx)
Description	Quand la valeur réelle de vitesse chute en dessous du seuil de vitesse nx, l'entraînement force l'état : "nfeedback < nx" (IDN S-0-0332) en classe d'état 3.
Octets	4
Min.	-2^31 - 1
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (IDN S-0-0044)

13. Paramètres

IDN	S-0-0157
Nom	Velocity window
Description	La fenêtre de vitesse affecte la vitesse actuelle à la valeur de consigne de vitesse (IDN S-0-0036). Quand la valeur réelle de vitesse actuelle se trouve dans le secteur de la valeur de consigne de vitesse plus ou moins la fenêtre de vitesse, l'entraînement force l'état sur : "nfeedback = ncommand" (IDN S-0-0330).
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (IDN S-0-0044)

IDN	S-0-0124
Nom	Standstill window
Description	La fenêtre d'immobilisation décrit l'ampleur de l'écart de la vitesse par rapport à 0.Quand la valeur réelle de vitesse se trouve à l'intérieur de la fenêtre d'immobilisation,l'entraînement force l'état sur :"nfeedback = 0" (IDN S-0-0331) en classe d'état 3.
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (IDN S-0-0044)

IDN	S-0-0159
Nom	Monitoring window
Description	La fenêtre de surveillance permet de définir le décalage de position maximal pour la valeur réelle de position en référence à la valeur réelle de position active. Quand la valeur de l'erreur de position (erreur de poursuite)dépasse la valeur maximale de la fenêtre de surveillance, l'entraînement force une erreur pour décalage de position excessif en classe d'état 1 (IDN S-0-0011).
Octets	4
Min.	0
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

13. Paramètres

IDN	S-0-0189
Nom	Following distance
Description	L'entraînement utilise les données d'exploitation de cet IDN pour archiver l'écart entre la valeur de consigne de position et la valeur réelle de position correspondante (1 ou 2). Following distance = Position command value - position feedback value (1 ou 2) S-0-0189 = S-0-0047 - S-0-0051 ou S-0-0053
Octets	4
Min.	-2^31 - 1
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (S-0-0076)

IDN	S-0-0200
Nom	Amplifier warning temperature
Description	Quand la température de l'amplificateur dépasse la valeur de la température d'avertissement de l'amplificateur, l'entraînement se désactive avec une erreur (classe d'état 1). Cet IDN est en lecture seule.
Octets	2
Min.	--
Max.	--
Unité	Selon le mode de pondération pour les données de position (S-0-0208)

IDN	S-0-0201
Nom	Motor warning temperature
Description	Quand la température du moteur dépasse la valeur de la température d'avertissement du moteur, l'entraînement se désactive avec une erreur (classe d'état 1).
Octets	2
Min.	20 °C
Max.	300 °C
Unité	Selon le mode de pondération pour les données de position (S-0-0208)

13. Paramètres

IDN	S-0-0206
Nom	Drive on relay
Description	Cet IDN décrit la temporisation entre l'activation du couple par l'intermédiaire des bits "Drive on" et "Drive enable" (bits 14 et 15) dans le mot de commande maître (S-0-0134) et le début effectif du mouvement. Cette temporisation est nécessaire si le moteur raccordé utilise un frein d'arrêt afin de desserrer le frein avant le début du mouvement.
Octets	2
Min.	0
Max.	5785,6
Unité	ms

IDN	S-0-0207
Nom	Drive off relay
Description	Lorsque le maître réinitialise le bit "Drive off" (bit 15) du mode de commande maître (S-0-0134), l'entraînement freine à nmin. Ensuite, le verrouillage du frein d'arrêt est déclenché. Le couple reste activé dans l'entraînement jusqu'à ce que "Drive off relay" ait expiré.
Octets	2
Min.	0
Max.	5785,6
Unité	ms

13.8 Mot d'état de signal/bits en temps réel

Tab. 13.8: Mot d'état de signal/bits en temps réel

13. Paramètres

IDN	S-0-0144
Nom	Signal statusword
Description	Le mot d'état permet aux entraînements de transmettre les signaux en temps réel au régulateur. À cet effet, le mot d'état doit être intégré en tant que donnée cyclique dans le télégramme d'entraînement. Les bits du mot d'état de signal sont définis à l'aide de "Configuration list for signal statusword" (voir IDN S-0-0026).Important :seuls les bits d'état comme IDN S-0-0401 (Probe 1) peuvent être transmis à l'aide du mot d'état de signal. La configuration du mot d'état de signal avec certains bits d'IDN complexes n'est pas admissible.
Octets	2
Min.	--
Max.	--
Unité	--

IDN	S-0-0026
Nom	Configuration list for signal statusword
Description	Il s'agit ici de la liste de configuration pour tous les bits d'état indiqués dans le mot d'état de signal (S-0-0144).L'ordre des IDN sur la liste de configuration détermine le système de numérotation de bit dans l'IDN S-0-0144, en commençant par le LSB dans le mot d'état de signal.Le premier IDN de la liste de configuration définit le bit 0.Le dernier IDN de la liste de configuration définit le bit 15 du mot d'état de signal.Important : tous les IDN ne peuvent pas être transmis via le mot d'état de signal.Les IDN configurés doivent être des bits d'état (p. ex. IDN S-0-0401 – "Probe 1").La configuration de la liste d'IDN S-0-0026 est vérifiée sur le canal de service à chaque fois qu'elle est écrite. Les IDN non valides sont effacés de la liste.
Octets	Liste d'IDN
Min.	0 IDN
Max.	16 IDN
Unité	Liste d'IDN

13. Paramètres

IDN	S-0-0300
Nom	Realtime control bit 1
Description	Cet IDN permet d'accéder à la valeur du "Realtime control bit 1" qui est également transmis via le bit 6 du "Master controlword" (S-0-0134).
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000001b
Unité	--

IDN	S-0-0302
Nom	Realtime control bit 2
Description	Cet IDN permet d'accéder à la valeur du "Realtime control bit 2" qui est également transmis via le bit 7 du "Master controlword" (S-0-0134).
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000001b
Unité	--

IDN	S-0-0301
Nom	Allocation of realtime control bit 1
Description	Afin d'affecter un signal au "Realtime control bit 1" (S-0-0300) et au bit 6 du "Master controlword" (S-0-0134), l'IDN du signal est écrit dans les données d'exploitation de S-0-0301. Seul l'IDN S-0-0405 (Probe 1 enable) peut être configuré dans S-0-0301 en tant que bit de commande en temps réel. Si le "Realtime control bit" n'est pas utilisé, il faut forcer la valeur de l'IDN S-0-0301 sur "S-0-0000". Dans ce cas, le "Realtime control bit 1" n'a pas de fonction.
Octets	2
Min.	S-0-0000 (aucun signal défini)
Max.	S-0-0405
Unité	--

13. Paramètres

IDN	S-0-0303
Nom	Allocation of realtime control bit 2
Description	Afin d'affecter un signal au "Realtime control bit 2" (S-0-0302) et au bit 7 du "Master controlword" (S-0-0134), l'IDN du signal est écrit dans les données d'exploitation de S-0-0303. Seul l'IDN S-0-0405 (Probe 1 enable) peut être configuré dans S-0-0303 en tant que bit de commande en temps réel. Si le "Realtime control bit 2" n'est pas utilisé, il faut forcer la valeur de l'IDN S-0-0303 sur "S-0-0000". Dans ce cas, le "Realtime control bit 2" n'a pas de fonction.
Octets	2
Min.	S-0-0000 (aucun signal défini)
Max.	S-0-0405
Unité	--

IDN	S-0-0304
Nom	Realtime status bit 1
Description	Cet IDN permet de consulter la valeur du "Realtime status bit 1" qui est également transmis via le bit 6 du "Drive statusword" (S-0-0135).
Octets	2
Min.	--
Max.	--
Unité	--

IDN	S-0-0306
Nom	Realtime status bit 2
Description	Cet IDN permet de consulter la valeur du "Realtime status bit 2" qui est également transmis via le bit 7 du "Drive statusword" (S-0-0135).
Octets	2
Min.	--
Max.	--
Unité	--

13. Paramètres

IDN	S-0-0305
Nom	Allocation of realtime status bit 1
Description	Afin d'affecter un signal au "Realtime status bit 1" (S-0-0304) et au bit 6 du "Drive statusword" (S-0-0135), l'IDN du signal est écrit dans les données d'exploitation de S-0-0305. Tous les IDN ne peuvent pas être transmis en tant que "Realtime status bit". Vous trouverez ci-après une liste de tous les IDN configurables.
Octets	2
Min.	S-0-0000 (aucun signal défini)
Max.	S-x-xxxx (voir liste)
Unité	--

IDN	S-0-0307
Nom	Allocation of realtime status bit 2
Description	Afin d'affecter un signal au "Realtime status bit 2" (S-0-0306) et au bit 7 du "Drive statusword" (S-0-0135), l'IDN du signal est écrit dans les données d'exploitation de S-0-0307. Tous les IDN ne peuvent pas être transmis en tant que "Realtime status bit". Vous trouverez ci-après une liste de tous les IDN configurables :
Octets	2
Min.	S-0-0000 (aucun signal défini)
Max.	S-x-xxxx (voir liste)
Unité	--

IDN	Description
S-0-0310	Message d'avertissement "Surcharge"
S-0-0311	Avertissement température excessive amplificateur
S-0-0312	Avertissement température excessive moteur
S-0-0330	Status “nfeedback = ncommand”
S-0-0331	Status “nfeedback = 0”
S-0-0332	Status “nfeedback < nx”

IDN	Description
S-0-0336	Status "In position"
S-0-0400	Commutateur de référence
S-0-0401	Probe 1
S-0-0403	Position feedback value status
S-0-0409	Probe 1 positive latched
S-0-0410	Probe 1 negative latched

13. Paramètres

13.9 Bits d'état

IDN	Description
S-0-0310	Signal statusword
S-0-0311	Amplifier overtemperature warning (Status)
S-0-0312	Motor overtemperature warning (Status)
S-0-0330	Status “nfeedback = ncommand”
S-0-0331	Status “nfeedback = 0”
S-0-0332	Status “nfeedback < nx”
S-0-0336	Status "In position"
S-0-0400	Home switch (Status)
S-0-0401	Probe 1
S-0-0403	Position feedback value status
S-0-0405	Probe 1 enable
S-0-0409	Probe 1 positive latched
S-0-0410	Probe 1 negative latched

Tab. 13.9: Bits d'état

IDN	S-0-0310
Nom	Overload warning (Status)
Description	Ce paramètre est utilisé pour définir un IDN pour "Amplifier overtemperature warning". Cela permet, par exemple d'affecter "Overload warning" à un bit d'état en temps réel (voir IDN S-0-0305). "Overload warning" est également défini comme bit de classe d'état 2 (IDN S-0-0012) et il est réglé en fonction de "Overload limit value" (voir IDN S-0-0114).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

13. Paramètres

IDN	S-0-0311
Nom	Amplifier overtemperature warning (Status)
Description	Ce paramètre est utilisé pour définir un IDN pour "Amplifier overtemperature warning". Cela permet, par exemple d'affecter "Amplifier overtemperature warning" à un bit d'état en temps réel (voir IDN S-00305). "Amplifier overtemperature warning" est également défini comme bit de classe d'état 2 (IDN S-0-0012) et il est réglé en fonction de "Amplifier warning temperature" (voir IDN S-00200).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0312
Nom	Motor overtemperature warning (Status)
Description	Ce paramètre est utilisé pour définir un IDN pour "Motor overtemperature warning". Cela permet, par exemple d'affecter "Motor overtemperature warning" à un bit d'état en temps réel (voir IDN S-00305). "Motor overtemperature warning" est également défini comme bit de classe d'état 2 (IDN S-0-0012) et il est réglé en fonction de la "Motor warning temperature" (voir IDN S-00201).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0330
Nom	Status “nfeedback = ncommand”
Description	Ce paramètre est utilisé pour définir un IDN pour l'état "nfeedback = ncommand".Cela permet, par exemple d'affecter l'état "nfeedback = ncommand" à un bit d'état en temps réel (voir IDN S-00305). L'état "nfeedback = ncommand" est également défini comme bit de classe d'état 3 (IDN S-0-0013) et il est forcé quand la valeur réelle de vitesse (IDN S-0-0040) se trouve à l'intérieur de la fenêtre de vitesse programmée (IDN S-0-0157).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

13. Paramètres

IDN	S-0-0331
Nom	Status “nfeedback = 0”
Description	Ce paramètre est utilisé pour définir un IDN pour l'état "nfeedback = 0".Cela permet, par exemple d'affecter l'état "nfeedback = 0" à un bit d'état en temps réel (voir IDN S-00305). L'état "nfeedback = 0" est également défini comme bit de classe d'état 3 (IDN S-00013) et il est forcé quand la valeur réelle de vitesse (IDN S-0-0040) se trouve à l'intérieur de la fenêtre d'immobilisation programmée (IDN S-0-0124).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0332
Nom	Status “nfeedback < nx”
Description	Ce paramètre est utilisé pour définir un IDN pour l'état "nfeedback < nx".Cela permet, par exemple d'affecter l'état "nfeedback < nx" à un bit d'état en temps réel (voir IDN S-0-0305). L'état "nfeedback < nx" est également défini comme bit de classe d'état 3 (IDN S-0-0013) et il est forcé quand la valeur réelle de vitesse (IDN S-0-0040) est inférieure au seul de vitesse (IDN S-0-0125).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0336
Nom	Status "In position"
Description	Ce paramètre est utilisé pour définir un IDN pour l'état "In position" afin de l'affecter à un bit d'état en temps réel (voir IDN S-0-0305).L'état "In position" est défini comme bit de classe d'état 3 (IDN S-0-0013) et il est forcé quand la valeur réelle de position se trouve à l'intérieur de la fenêtre de positionnement (voir IDN S-0-0057) par rapport à la valeur de consigne de position.Important: ce bit est uniquement évalué dans l'entraînement dans des modes d'exploitation guidés par l'entraînement comme "Interpolation interne à l'entraînement" ou dans la commande de procédure "Position spindle" (S-0-0152). Dans les modes d'exploitation normales d'asservissement de position, il n'a aucune fonction.

13. Paramètres

Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0400
Nom	Home switch (Status)
Description	Ce paramètre est utilisé pour affecter un IDN au commutateur de référence (signal externe). Ce qui permet ainsi d'affecter le commutateur de référence à un bit d'état en temps réel (voir IDN S-0-0305). Le commutateur de référence est un signal actif haut.
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0401
Nom	Probe 1
Description	Ce paramètre est utilisé pour affecter un IDN au palpeur de mesure 1 (signal externe).Ceci permet ainsi d'affecter le palpeur de mesure 1 à un bit d'état en temps réel (voir IDN S-0-0305). Le palpeur de mesure 1 est un signal actif haut.Cet IDN indique toujours la valeur effective du palpeur de mesure, même quand la commande de procédure "Probing cycle" n'est pas active.
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

13. Paramètres

IDN	S-0-0403
Nom	Position feedback value status
Description	Si l'entraînement est mis en référence sur les coordonnées en référence au point zéro de la machine, l'entraînement force le bit 0 de ce paramètre pour informer le régulateur que toutes les valeurs réelles de position se réfèrent au point zéro de la machine.Le bit 0 est réinitialisé si les commandes de procédure "Drive controlled homing" (IDN S-0-0148) ou "Cancel reference point" (IDN S-0-0191) sont lancées ou encore si l'entraînement perd sa référence par rapport au point zéro de la machine, p. ex. suite à une erreur système au niveau des valeurs réelles.L'état de valeur réelle de position peut être affecté à un bit d'état en temps réel et donc signalé de manière permanente au régulateur dans le mot d'état entraînement (voir IDN S-0-0305).
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0405
Nom	Probe 1 enable
Description	Ce paramètre est utilisé pour affecter un IDN à "Probe 1 enable". Ainsi, le bit "Probe 1 enable" peut être affecté à un bit de commande en temps réel (voir IDN S-0-0301). "Probe 1 enable" est vérifié par l'entraînement tant que la commande de procédure "Probing cycle" (IDN S-0-0170) est active. Pour un nouveau cycle de palpeur de mesure avec le même flanc du palpeur de mesure 1, le régulateur doit réinitialiser "Probe 1 enable" et le forcer de nouveau sur "1". Voir aussi les chapitres 12.3 et 13.8.
Octets	2
Min.	--
Max.	--
Unité	Bit de commande (bit 0)

13. Paramètres

IDN	S-0-0409
Nom	Probe 1 positive latched
Description	Ce paramètre est utilisé pour affecter un IDN à "Probe 1 positive latched". Cela permet, par exemple, d'affecter l'état "Probe 1 positive latched" à un bit d'état en temps réel (voir IDN S-0-0305).Le bit 0 de ce paramètre n'est forcé par l'entraînement que si la commande de procédure "Probing cycle" (IDN S-0-0170) est active, le signal "Probe 1 enable" (IDN S-0-0405) forcé sur 1 et le flanc positif de "Probe 1" (IDN S-0-0401) enregistré.Parallèlement, l'entraînement archive la valeur réelle de position dans "Probe value 1 positive edge" (IDN S-0-0130).Cet IDN n'est pas forcé sur 0 par l'entraînement quand la commande de procédure "Probing cycle" n'est pas active, mais affiche la dernière valeur qu'il possédait quand la commande de procédure était encore active. Voir aussi le chapitre 12.3
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

IDN	S-0-0410
Nom	Probe 1 negative latched
Description	Ce paramètre est utilisé pour affecter un IDN à "Probe 1 negative latched". Cela permet, par exemple d'affecter l'état "Probe 1 negative latched" à un bit d'état en temps réel (voir IDN S-0-0305).Le bit 0 de ce paramètre n'est forcé par l'entraînement que si la commande de procédure "Probing cycle" (IDN S-0-0170) est active, le signal "Probe 1 enable" (IDN S-0-0405) forcé sur 1 et le flanc négatif de "Probe 1" (IDN 00401) est enregistré.Parallèlement, l'entraînement archive la valeur réelle de position dans "Probe value 1 negative edge" (IDN S-0-0131).Cet IDN n'est pas forcé sur 0 par l'entraînement quand la commande de procédure "Probing cycle" n'est pas active, mais affiche la dernière valeur qu'il possédait quand la commande de procédure était encore active. Voir aussi le chapitre 12.3.
Octets	2
Min.	--
Max.	--
Unité	Bit d'état (bit 0)

13. Paramètres

13.10 Identification automatique

IDN	Description
P-0-0101	Motoridentification current controller
P-0-0102	Motoridentification angle encoder
P-0-0103	Motoridentification status

Tab. 13.10: Identification automatique

IDN	P-0-0101
Nom	Motoridentification current controller
Description	Cette commande de procédure permet de définir automatiquement tous les réglages du régulateur de courant. Les réglages automatiquement reconnus sont :Amplification du régulateur de courantConstante de temps du régulateur de courantPendant le traitement de P-0-0101, des informations supplémentaires peuvent être lues dans P-0-0103.Attention, l'étage de puissance doit être activé (DIN4) mais le régulateur d'exécution réglementaire de P-0-0101 doit cependant être désactivé (DIN5). En outre, aucune erreur ne doit exister dans la classe d'état 1 et le moteur doit pouvoir tourner sans la moindre sollicitation.
Octets	2
Min.	0
Max.
Unité	--

IDN	P-0-0102
Nom	Motoridentification angle encoder
Description	Cette commande de procédure permet de définir automatiquement tous les réglages du codeur angulaire. Les réglages automatiquement reconnus sont :Nombre de pôlesAngle de décalage du codeurSéquence des phasesPendant le traitement de P-0-0102, des informations supplémentaires peuvent être lues dans P-0-0103.Attention, l'étage de puissance doit être activé (DIN4) mais le régulateur d'exécution réglementaire de P-0-0102 doit cependant être désactivé (DIN5). En outre, aucune erreur ne doit exister dans la classe d'état 1 et le moteur doit pouvoir tourner sans la moindre sollicitation.

13. Paramètres

Octets	2
Min.	0
Max.
Unité	--

IDN	P-0-0103
Nom	Motoridentification status
Description	Cet IDN permet d'afficher des informations supplémentaires de l'identification automatique du moteur. Elles devraient être lues par l'utilisateur si un problème survient pendant le traitement des commandes de procédure P-0-0101 et P-0-0102.Attention, même dans le cas d'une exécution correcte de P-0-0101, des paramètres définis pourraient être limités ou non valides. C'est pourquoi l'utilisateur devrait évaluer P-0-0103 à chaque fois que P-0-0101 est exécuté.Pour de plus amples détails, voir chapitre 12.4.
Octets	4
Min.	0
Max.
Unité	--

13.11 Gestion des erreurs

IDN	P-0-0040
Nom	Error_Management: error_number
Description	L'IDN error_number contient le code d'erreur principal, dont la réaction doit être modifiée. Le code d'erreur principal est normalement indiqué avant le trait d'union, p. ex. erreur 08-2, code d'erreur principal 8.
Octets	4
Min.	0
Max.	96
Unité

13. Paramètres

IDN	P-0-0041
Nom	Error_Management: error_reaction
Description	Cet IDN permet de modifier la réaction à l'erreur. Si la réaction minimale du fabricant est inférieure à cette réaction, elle se limite à la réaction minimale. La réaction actuellement définie peut être consultée par la lecture de l'IDN.
Octets	4
Min.	0
Max.	8
Unité

Valeur	Signification
0	Pas d'action
1	Entrée dans la mémoire tampon
3	Avertissement sur l'écran à 7 segments
5	Désactiver le régulateur
7	Freiner avec le maximum de courant
8	Désactiver l'étage de puissance

13.12 Fonctions E/S

IDN	Description
P-0-0110	Digital outputs
P-0-0113	Function DOUT1
P-0-0114	Function DOUT2
P-0-0115	Function DOUT3
P-0-0125	Digital inputs
P-0-0126	Polarity of digital inputs

Tab. 13.11: Fonctions d'E/S

13. Paramètres

IDN	P-0-0110
Nom	Digital outputs
Description	Réglez les sorties numériques et consultez l'état des sorties. Pour permettre l'écriture d'une sortie, la fonction de la sortie correspondante doit être forcée sur 0.
Octets	4
Min.	0
Max.
Unité	--

Bit	Description	Valeur
0	DOUT0	Entraînement prêt
1	DOUT1	0_b : Arrêt, 1 b : Marche
2	DOUT2	0_b : Arrêt, 1 b : Marche
3	DOUT3	0_b : Arrêt, 1 b : Marche
4 ... 31	Réservé

IDN	P-0-0113
Nom	Function DOUT1
Description	Affectez un état à la sortie numérique ou autorisez la modification avec l'IDN P-0-0110.
Octets	2
Min.	0
Max.	16
Unité	voir tableau

IDN	P-0-0114
Nom	Function DOUT2
Description	Affectez un état à la sortie numérique ou autorisez la modification avec l'IDN P-0-0110.
Octets	2
Min.	0
Max.	16
Unité	voir tableau

13. Paramètres

IDN	P-0-0115
Nom	Function DOUT3
Description	Affectez un état à la sortie numérique ou autorisez la modification avec l'IDN P-0-0110.
Octets	2
Min.	0
Max.	16
Unité	voir tableau

Valeur	Description
0	Modifier directement DOUT3 par P-0-0110
1	Position XSET = XDEST
2	Position XACT = XDEST
3	Réservé
4	Déclencheur distance restante
5	Opération de prise de référence active
6	Vitesse cible atteinte
7	Limite I2t active
8	Erreur de poursuite

Valeur	Description
9	Tension insuffisante du circuit intermédiaire
10	Frein débloqué
11	Étage de puissance débloqué
12	Pas de fonction (ON)
13	Réservé
14	Réservé
15	Moteur linéaire identifié
16	Position de référence valide

IDN	P-0-0125
Nom	Digital inputs
Description	Cet IDN permet de consulter l'état de toutes les entrées numériques. Comme la polarité de la plupart d'entre elles ne peut pas être modifiée, l'état de la DIN se réfère directement au niveau de tension à la DIN correspondante.
Octets	4
Min.	0
Max.
Unité	--

1. Paramètres

Bit	Nom	Description
0	DINO	Forcée par défaut sur le "bit 0 du sélecteur de position"
1	DIN1	Forcée par défaut sur le "bit 1 du sélecteur de position"
2	DIN2	Forcée par défaut sur le "bit 2 du sélecteur de position"
3	DIN3	Forcée par défaut sur le "bit 3 du sélecteur de position"
4	DIN4	Débloquer l'étage de puissance
5	DIN5	Activer le régulateur
6	DIN6	Interrupteur de fin de course gauche (état logique)
7	DIN7	Interrupteur de fin de course droit (état logique)
8	DIN8	Forcée par défaut sur "Start" (niveau de tension en DIN8)
9	DIN9	Forcée par défaut sur "Probe" (niveau de tension en DIN9)
10	DIN10	Double affectation avec DOUT2
11	DIN11	Double affectation avec DOUT3
12	DIN/AIN1	Double affectation avec AIN1
13	DIN/AIN2	Double affectation avec AIN2
14	Réservé	Réservé
15	Réservé	Réservé
16	Réservé	Réservé
17	Réservé	Réservé
18	Réservé	Réservé
19	Réservé	Réservé
20	Réservé	Réservé
21	Réservé	Réservé
22	Réservé	Réservé
23	Réservé	Réservé
24	Commutateur de référence	État logique en fonction de l'affectation de la DIN et polarité
25	Probe (Palpeur de mesure)	État logique en fonction de l'affectation de la DIN et polarité
26	Start (Lancement)	État logique en fonction de l'affectation de la DIN et polarité
27 ... 31	Réservé	Réservé

13. Paramètres

IDN	P-0-0126
Nom	Polarity of digital inputs
Description	Cet IDN permet de consulter la polarité de toutes les entrées numériques. Comme seuls les interrupteurs de fin de course et le palpeur de mesure peuvent posséder un état logique différent du niveau de tension de la DIN affectée, seule la polarité de ces DIN peut être modifiée.L'affectation des bits est la même que pour l'IDN P-0-0125.
Octets	4
Min.	0
Max.
Unité	--

13.13 Prise de référence guidée par l'entraînement

IDN	Description
S-0-0041	Homing velocity
S-0-0042	Homing acceleration
S-0-0147	Homing parameter
S-0-0148	Drive controlled homing (procedure command)
S-0-0150	Reference offset 1
S-0-0191	Cancel reference point (procedure command)
P-0-0047	Homing method

Tab. 13.12: Prise de référence guidée par l'entraînement

IDN	S-0-0041
Nom	Homing velocity
Description	La vitesse de prise de référence est utilisée pendant la commande de procédure "Drive controlled homing" (IDN S-0-0148).
Octets	4
Min.	--
Max.	--
Unité	En fonction du mode de pondération pour les données de vitesse (S-0-0044)

13. Paramètres

IDN	S-0-0042
Nom	Homing acceleration
Description	L'accélération de prise de référence est nécessaire à l'entraînement quand la commande de procédure "Drive controlled homing" (IDN S-0-0148) est activée.
Octets	4
Min.	--
Max.	--
Unité	En fonction du mode de pondération pour les données d'accélération (S-0-0160)

IDN	S-0-0147
Nom	Homing parameter
Description	Ce paramètre permet de régler plusieurs options de prise de référence guidée par l'entraînement. Voir aussi le chapitre 12.1.
Octets	2
Min.	00000001 0001x100b
Max.	00000001 0001x10xb
Unité	--

IDN	S-0-0148
Nom	Drive controlled homing (procedure command)
Description	Cette commande de procédure déclenche une prise de référence guidée par l'entraînement. Voir aussi le chapitre 12.1.
Octets	2
Min.	--
Max.	--
Unité	--

13. Paramètres

IDN	S-0-0150
Nom	Reference offset 1
Description	Ce paramètre décrit l'écart entre l'impulsion du repère de référence des valeurs réelles de position et le point de référence.À la différence de la spécification SERCOS, il n'existe pas de décalage de cote de référence pour les valeurs réelles externes. Cet IDN est utilisé dans les deux cas (évaluation de position réelle interne et externe) pour définir le décalage de la cote de référence pour la commande de procédure Prise de référence guidée par l'entraînement. Voir aussi le chapitre 12.1.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0191
Nom	Cancel reference point (procedure command)
Description	Quand le maître force et active la commande de procédure "Cancel reference point", l'entraînement réinitialise le bit "Position feedback value status" (IDN S-0-0403).La commande de procédure est exécutée avec succès par l'entraînement dès que le bit "Position feedback value status" est remis à 0.
Octets	2
Min.	--
Max.	--
Unité	--

IDN	P-0-0045
Nom	Homing method
Description	IDN spécifique au fabricant pour la détermination des méthodes de prise de référence.Voir le chapitre 12.1.
Octets	2
Min.
Max.
Unité	--

13. Paramètres

13.14 Interpolation interne à l'entraînement

IDN	Description
S-0-0258	Target position
S-0-0259	Positioning speed
S-0-0260	Positioning acceleration
S-0-0359	Positioning deceleration

Tab. 13.13: Interpolation interne à l'entraînement

IDN	S-0-0258
Nom	Target position
Description	Quand "Interpolation interne à l'entraînement" est choisi comme mode de fonctionnement, cet IDN est utilisé par le maître pour transmettre la position cible absolue. L'entraînement se déplace vers la position cible en tenant compte de la "Positioning speed" (IDN S-0-0259), de la "Positioning acceleration" (IDN S-0-0260) et de la "Positioning deceleration" (IDN S-0-0359).
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0259
Nom	Positioning speed
Description	La "Positioning speed" est utilisée dans le mode de fonctionnement "Interpolation interne à l'entraînement" en tant que vitesse pour le déplacement vers la "Target position" (IDN S-0-0258). Quand l'accélération (S-0-0260) ou la décélération de positionnement (S-0-0359) est réglée sur une valeur faible ou que l'écart de valeur réelle de position (S-0-0051 ou S-0-0053) par rapport à la position cible (S-0-0258) est trop court, il se peut que la vitesse de positionnement ne soit pas atteinte.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (IDN S-0-0044)

13. Paramètres

IDN	S-0-0260
Nom	Positioning acceleration
Description	La "Positioning acceleration" est utilisée dans le mode de fonctionnement "Interpolation interne à l'entraînement" en tant qu'accélération pour tous les mouvements de l'entraînement.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données d'accélération (IDN S-0-0160)

IDN	S-0-0359
Nom	Positioning deceleration
Description	La "Positioning deceleration" est utilisée dans le mode de fonctionnement "Interpolation interne à l'entraînement" en tant que décélération pour tous les mouvements de l'entraînement.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données d'accélération (IDN S-0-0160)

13.15 Touches de mesure

DIN	Description
S-0-0130	Probe value 1 positive edge
S-0-0131	Probe value 1 negative value
S-0-0169	Probe control parameter
S-0-0170	Probing cycle (procedure command)
S-0-0179	Probe status

Tab. 13.14: Touches de mesure

13. Paramètres

IDN	S-0-0130
Nom	Probe value 1 positive edge
Description	Dans le cas d'un flanc positif du palpeur de mesure 1 (IDN S-0-0401), la valeur réelle de position momentanée est archivée dans cet IDN.Quand l'asservissement de position s'effectue en tant que mode de fonctionnement à l'aide de la valeur réelle de position 1, la valeur réelle de position 1 momentanée est archivée dans cet IDN.Quand l'asservissement de position s'effectue en tant que mode de fonctionnement à l'aide de la valeur réelle de position 2, la valeur réelle de position 2 momentanée est archivée dans cet IDN.Cet IDN est uniquement pris en charge quand l'entraînement est utilisé dans un mode d'asservissement de position. Voir aussi le chapitre 12.3.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0131
Nom	Probe value 1 negative value
Description	Dans le cas d'un flanc positif du palpeur de mesure 1 (IDN S-0-0402), la valeur réelle de position momentanée est archivée dans cet IDN.Quand l'asservissement de position s'effectue en tant que mode de fonctionnement à l'aide de la valeur réelle de position 1, la valeur réelle de position 1 momentanée est archivée dans cet IDN.Quand l'asservissement de position s'effectue en tant que mode de fonctionnement à l'aide de la valeur réelle de position 2, la valeur réelle de position 2 momentanée est archivée dans cet IDN.Cet IDN est uniquement pris en charge quand l'entraînement est utilisé dans un mode d'asservissement de position. Voir aussi le chapitre12.3.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

13. Paramètres

IDN	S-0-0169
Nom	Probe control parameter
Description	Ce paramètre détermine quel palpeur de mesure et quels flancs sont activés pour la commande de procédure "Probing cycle". Voir aussi le chapitre 12.3.
Octets	2
Min.	00000000 00000000b
Max.	00000000 000000xxb
Unité	--

IDN	S-0-0170
Nom	Probing cycle (procedure command)
Description	Quand le maître force et active la commande de procédure "Probing cycle", l'entraînement réagit aux paramètres suivants :"Probe 1 enable" (IDN S-0-0405) et "Probe 1" (IDN S-0-0401) comme programmé dans "Probe control parameter" (IDN S-0-0169).Pendant que la commande de procédure est activée, le régulateur peut déclencher plusieurs mesures. Quand le régulateur ne souhaite plus d'autres mesures, le régulateur interrompt la commande de procédure.
Octets	2
Min.	--
Max.	--
Unité	--

IDN	S-0-0179
Nom	Probe status
Description	Quand l'entraînement archive une ou plusieurs valeurs de mesure pendant que la commande de procédure "Probing cycle" (IDN S-0-0170) est activée, il force parallèlement le bit affecté dans l'état de valeur de mesure.Si "Probe 1 enable" (IDN S-0-0405) est réinitialisé par le régulateur, l'entraînement réinitialise le bit 0 et le bit 1 de "Probe status".Si "Probe 2 enable" (IDN S-0-0406) est réinitialisé par le régulateur, l'entraînement réinitialise le bit 2 et le bit 3 de "Probe status".Important : À la différence de la spécification SERCOS, les bits de "Probe status" ne sont pas réinitialisés quand les flancs de l'IDN S-0-0169 ne sont pas activés et que des résultats de mesure ont déjà eu lieu.
Octets	2

13. Paramètres

Min.	--
Max.	--
Unité	--

13.16 Positionnement de la broche

IDN	Description
S-0-0153	Spindel angle position
S-0-0180	Spindel relative offset
S-0-0154	Spindel positioning parameter
S-0-0222	Spindel positioning speed
S-0-0152	Position spindel (Procedure command)

Tab. 13.15: Positionnement de la broche

IDN	S-0-0153
Nom	Spindel angle position
Description	Ce paramètre décrit la position angulaire absolue de la broche par rapport au point de référence. Le paramètre est uniquement activé en liaison avec la commande de procédure "Position spindel" (voir IDN S-0-0152).
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

IDN	S-0-0180
Nom	Spindel relative offset
Description	Le paramètre est uniquement activé en liaison avec la commande de procédure "Position spindel" (voir IDN S-0-0152).Le décalage relatif de la broche est ajouté à la valeur de position absolue en cours de traitement.Le paramètre est utilisé pour actionner la broche pour un certain nombre de rotations.
Octets	4
Min.	-2^31
Max.	+2^31 - 1
Unité	Selon le mode de pondération pour les données de position (IDN S-0-0076)

13. Paramètres

IDN	S-0-0154
Nom	Spindel positioning parameter
Description	Cet IDN détermine le type de positionnement par l'intermédiaire de la commande de procédure "Position spindel". Il est possible de faire la distinction entre un positionnement absolu et relatif. En outre, il est possible de changer le sens de rotation de positif à négatif. Voir aussi le chapitre 12.3.
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000x0xb
Unité	--

IDN	S-0-0222
Nom	Spindel positioning speed
Description	Quand la commande de procédure "Position spindel" (voir IDN S-0-0152) est activée dans l'entraînement, ce dernier accélère ou décélère en fonction de la vitesse momentanée jusqu'à la vitesse de positionnement de la broche et positionne l'entraînement dans la position angulaire de broche absolue (S-0-0153) ou relative à la position momentanée (S-0-0180) en fonction du paramètre de positionnement de la broche (S-0-0154).Toute l'opération de positionnement via la commande de procédure S-0-0152 est effectuée avec la vitesse de positionnement de la broche (S-0-0222). En cas d'interruption de la commande de procédure S-0-0152, cet IDN n'a aucune fonction.Important : La modification de la vitesse de positionnement de la broche n'agit pas sur une opération de positionnement momentanée. La vitesse modifiée n'est utilisée que lors de l'opération de positionnement suivante.
Octets	4
Min.	0
Max.	2^31 - 1
Unité	Selon le mode de pondération pour les données de vitesse (S-0-0044)

13. Paramètres

IDN	S-0-0152
Nom	Position spindel (Procedure command)
Description	Cette commande de procédure commute automatiquement l'entraînement dans la boucle de régulation de position en dessous de la vitesse de positionnement de la broche (IDN S-0-0222).Tant que cette commande est active, toutes les modifications des valeurs de commande cycliques sont ignorées.Par ailleurs, l'entraînement positionne la broche en fonction du "Spindel positioning parameter" (IDN S-0-0154) de manière absolue par rapport à la position angulaire programmée (IDN S-0-0153) ou tourne la broche de manière relative (pas à pas) (IDN S-0-0180).Quand l'interpolateur de l'entraînement atteint la valeur de consigne sélectionnée, l'entraînement force l'état‘Target position reached’ (IDN S-0-0342).Tant que cette commande de procédure est activée, l'entraînement procède à l'asservissement de position et s'adapte à chaque nouvelle valeur de consigne (IDN S-0-0153 ou S-0-0180) transmise sur le canal de service. Si la centrale de commande interrompt cette commande, l'entraînement active alors le mode de fonctionnement activé dans le mot d'état. Voir aussi le chapitre 12.2.
Octets	2
Min.	--
Max.	--
Unité	--

13.17 Divers

IDN	Description
S-0-0104	Position loop Kv factor
S-0-0108	Feedrate Override
S-0-0265	Language designation

Tab. 13.16: Divers

IDN	S-0-0104
Nom	Position loop Kv factor
Description	Cet IDN permet de régler l'amplification de la boucle d'asservissement de position.
Octets	2
Min.	0
Max.	15
Unité	0,001 (mètre/min)/millimètre

13. Paramètres

IDN	S-0-0108
Nom	Feedrate Override
Description	Le "Feedrate Override" est uniquement activé en cas de commandes de procédure guidées par l'entraînement. Dans un tel cas, la valeur de consigne de vitesse est calculée en interne par l'entraînement. Le "Feedrate Override" a un effet multiplicateur sur la valeur de consigne de vitesse.
Octets	2
Min.	0
Max.	200
Unité	0,001 %

IDN	P-0-0100
Nom	Torque constant
Description	La constante de couple est nécessaire pour calculer toutes les données de couple qui sont transmises en Nm via le bus SERCOS en valeurs en Ampère internes à l'entraînement. C'est pourquoi le facteur de conversion en Nm/A peut être inscrit dans cet IDN.
Octets	2
Min.	0,01
Max.	100,00
Unité	Nm/A

IDN	S-0-0265
Nom	Language designation
Description	Cet IDN permet de choisir la langue dans laquelle toutes les chaînes ASCII sont envoyées au maître. Deux langues peuvent être sélectionnées.0: German1: English
Octets	2
Min.	0
Max.	1
Unité	--

13. Paramètres

IDN	P-0-0020
Nom	Drive status enable
Description	Pour vérifier si le servorégulateur peut être activé par le mot de commande, il est possible de consulter l'état de libération CMMP-AS avant d'activer l'entraînement.Quand tous les bits de cet IDN sont sur 0, l'entraînement est prêt pour l'activation.Sinon, l'utilisateur est en mesure de voir pourquoi le CMMP-AS ne peut pas être activé.
Octets	4
Min.	0
Max.
Unité	--

Bit	Description
0	Précharge bus CC non terminée
1	Codeur non prêt
2	L'auto-identification du codeur est encore en cours
3	L'auto-identification du régulateur de courant est encore en cours
4 ... 15	Réservé
16	Logique de libération du régulateur <> "DIN5 et SERCOS"
17	Libération étage de puissance logique manque (selon logique de libération : DIN4 + X)
18	Libération régulateur logique manque (selon logique de libération : DIN5 + X)
19	Réservé
20	Une erreur est survenue
21	DIN4 manque
22	DIN5 manque
23 ... 31	Réservé

13. Paramètres

13.18 Informations

IDN	Description
S-0-0030	Manufacturer version
S-0-0109	Motor peak current
S-0-0110	Amplifier peak current
S-0-0111	Motor continuous current
S-0-0112	Amplifier rated current
S-0-0140	Spindel relative offset
S-0-0141	Spindel positioning parameter
S-0-0142	Application type
S-0-0143	SERCOS interface version
S-0-0096	Slave arrangement
S-0-0134	Master controlword
S-0-0135	Drive statusword

Tab. 13.17: Informations

IDN	S-0-0030
Nom	Manufacturer version
Description	Cet IDN permet de consulter la version de l'implémentation SERCOS.
Octets	--
Min.	01.00
Max.	01.00
Unité	Texte

IDN	S-0-0109
Nom	Motor peak current
Description	Le courant maximal du moteur doit être écrit dans cet IDN. Le courant du servomoteur est limité à cette valeur. S-0-0114 permet de déterminer combien de temps cette valeur peut être appliquée.
Octets	4
Min.	--
Max.	--
Unité	mA

13. Paramètres

IDN	S-0-0110
Nom	Amplifier peak current
Description	Cet IDN permet de consulter le courant maximal disponible du servomoteur.
Octets	4
Min.	--
Max.	--
Unité	mA

IDN	S-0-0111
Nom	Motor continuous current
Description	Le courant nominal du moteur doit être écrit dans cet IDN.
Octets	4
Min.	--
Max.	--
Unité	mA

IDN	S-0-0112
Nom	Amplifier rated current
Description	Cet IDN permet de consulter le courant nominal du servomoteur.
Octets	4
Min.	--
Max.	--
Unité	mA

IDN	S-0-0140
Nom	Type de régulateur
Description	Les données d'exploitation du type de régulateur contiennent le nom de l'entreprise et le type de modèle du fabricant.
Octets	1 octet variable (ASCII)
Min.	--
Max.	--
Unité	--

13. Paramètres

IDN	S-0-0141
Nom	Type de moteur
Description	Cet IDN peut contenir le nom de l'entreprise et le fabricant du moteur. Jusqu'ici, cet IDN n'est pas stocké de manière permanente dans le CMMP-AS-SC. Lors de la désactivation, il est à chaque fois réinitialisé en chaîne vide.
Octets	1 octet variable (ASCII)
Min.	0 signes ASCII
Max.	16 signes ASCII
Unité	--

IDN	S-0-0142
Nom	Application type
Description	Cet IDN peut contenir le type d'application. Jusqu'ici, cet IDN n'est pas stocké de manière permanente dans le CMMP-AS-SC. Lors de la désactivation, il est à chaque fois réinitialisé en chaîne vide.
Octets	1 octet variable (ASCII)
Min.	0 signes ASCII
Max.	16 signes ASCII
Unité	--

IDN	S-0-0143
Nom	SERCOS interface version
Description	Cet IDN montre le numéro de version de l'interface SERCOS actuelle conformément à la spécification SERCOS V2.2 (novembre 2001).
Octets	1 octet variable (ASCII)
Min.	--
Max.	--
Unité	--

13. Paramètres

IDN	S-0-0096
Nom	Slave arrangement
Description	Pendant l'initialisation, le maître doit détecter les esclaves physiques présents avec leurs entraînements raccordés pour optimiser le calcul automatique des intervalles de temps. Le maître peut demander ces informations aux entraînements dans la phase de communication 2. Cette entrée permet au maître de reconnaître d'autres entraînements appartenant au même esclave physique. Comme les appareils CMMP-AS-SC sont des esclaves dotés d'un entraînement, l'identification de l'esclave renvoie l'adresse de l'entraînement en bit de poids fort et de poids faible.
Octets	2
Min.	--
Max.	--
Unité	1

IDN	S-0-0134
Nom	Master controlword
Description	Permet d'afficher le mot de commande maître sur l'écran du régulateur par le biais du canal de service (cela peut s'avérer utile pendant le démarrage et pour l'élimination des défauts). Voir aussi le chapitre 9.
Octets	2
Min.	--
Max.	--
Unité	--

IDN	S-0-0135
Nom	Drive statusword
Description	Permet d'afficher le mot d'état de l'entraînement sur l'écran du régulateur par le biais du canal de service (cela peut s'avérer utile pendant le démarrage et pour l'élimination des défauts). Voir aussi le chapitre 9.
Octets	2
Min.	--
Max.	--
Unité	--

13. Paramètres

13.19 Classes de diagnostic

13.19.1 Classe de diagnostic 1 (classe d'état 1)

IDN	S-0-0011
Nom	Classe de diagnostic 1
Description	Il s'agit ici de la classe de diagnostic pour tous les défauts d'entraînement.
Octets	2
Min.	--
Max.	--
Unité	--

Si une situation de défaut survient dans la classe d'état 1, le moteur est freiné avec la décélération d'arrêt rapide. Après le freinage, l'étage de puissance est désactivé. Le bit 13 du mot d'état d'entraînement est forcé pour afficher la situation de défaut.

Les bits de la classe d'état 1 ne peuvent être réinitialisés qu'à l'aide de la commande "Reset diagnosis class 1" (S-0-0099) quand la cause du défaut n'existe plus.

Bit	Description	Numéro de défaut CMMP-AS	Voir aussi
0	Surcharge	31	S-0-0114
1	Température excessive de l'amplificateur	4	S-0-0203
2	Température excessive du moteur	3	S-0-0204
3	--	-	S-0-0205
4	Tension erronée du régulateur	5
5	Erreur de réponse	8
6	--	-
7	Surintensité de courant	6
8	Surtension	7
9	Tension basse	2
10	--	-
11	Écart de position excessif	17	S-0-0159
12	Erreur de communication	-	S-0-0014
13	Valeur limite de position dépassée	40	S-0-0049
14	--
15	Erreur spécifique au fabricant	-	S-0-0129

13. Paramètres

Toutes les erreurs susceptibles de survenir dans le CMMP-AS sans qu'un bit spécifique de classe d'état 1 ne soit forcé sont activées dans S-0-0129 et forcent donc automatiquement le bit 15.

13.19.2 Classe de diagnostic fabricant 1

IDN	S-0-0129
Nom	Classe de diagnostic fabricant 1
Description	Si une erreur est activée dans la classe de diagnostic fabricant 1, le bit d'erreur spécifique au fabricant est également activé dans la classe de diagnostic 1 (voir IDN S-0-0011).L'entraînement n'annule l'erreur spécifique au fabricant et ne réinitialise à "0" que si l'erreur dans la classe de diagnostic fabricant 1 a été éliminée après la réception de la commande "Reset diagnosis class 1" (voir IDN S-0-0099) par l'intermédiaire du canal de service.Structure de S-0-0129 :Bit 0 : erreur dans CMMP-AS-SC0 : aucune erreur1 : une erreur est survenue (voir IDN S-0-0095 pour le numéro d'erreur Festo)Les bits 15 ... 1 sont réservés
Octets	2
Min.	00000000 00000000b
Max.	00000000 00000001b
Unité	-

La classe de diagnostic fabricant 1 peut également être réinitialisée à l'aide de la commande "Reset diagnosis class 1" (S-00099) quand la cause du défaut n'existe plus.

Bit	Description	Numéro de défaut CMMP-AS
0	Erreur générale	voir S-0-0095
1 ... 15	Réservé

13. Paramètres

13.19.3 IDN S-0-0095 : Message de diagnostic

IDN	S-0-0095
Nom	Diagnosis message
Description	L'état d'exploitation momentané est surveillé à l'aide de messages de diagnostic. Les messages de diagnostic sont générés sous forme de texte par l'entraînement et archivés dans les données d'exploitation de cet IDN. Si un défaut survient dans l'entraînement, le numéro d'erreur Festo actuel est envoyé par cet IDN au maître. Pour les codes d'erreur, veuillez consulter le manuel du logiciel "Contrôleurs de servomoteur CMMP-AS".
Octets	1 octet variable (ASCII)
Min.	--
Max.	--
Unité	--

13.19.4 Classe de diagnostic 2 (classe d'état 2)

IDN	S-0-0012
Nom	Classe de diagnostic 2
Description	Il s'agit ici de la classe de diagnostic pour tous les préavis de coupure (avertissement).
Octets	2
Min.	--
Max.	--
Unité	--

À la différence de la classe d'état 1, la classe de diagnostic 2 émet des avertissements. Les bits de la classe d'état 2 sont forcés quand la cause spéciale survient et sont réinitialisés à la lecture de l'IDN.

N° de bit	Description	Voir aussi
0	Message d'avertissement "Surcharge"	S-0-0310
1	Avertissement température excessive amplificateur	S-0-0311
2	Avertissement température excessive moteur	S-0-0312
3	--
4	--
5	--
6	--
7	--

13. Paramètres

N° de bit	Description	Voir aussi
8	--
9	--
10	--
11	--
12	--
13	Position cible en dehors de la plage de déplacement *)
14	--
15	--
*) Uniquement en mode de fonctionnement "Interpolation interne à l'entraînement"

13.19.5 Classe de diagnostic 3 (classe d'état 3)

IDN	S-0-0013
Nom	Classe de diagnostic 3
Description	Il s'agit ici de la classe de diagnostic pour tous les états de fonctionnement de l'entraînement.
Octets	2
Min.	--
Max.	--
Unité	--

La classe de diagnostic 3 se compose de signes d'état. Les bits de la classe d'état 2 sont forcés quand la cause spéciale survient et sont réinitialisés après la disparition de la cause.

N° de bit	Description	Voir aussi
0	nfeedback = ncommand	S-0-0330
1	nfeedback = 0	S-0-0331
2	nfeedback < nx	S-0-0332
3	--
4	--
5	ncommand > nlimit	S-0-0335
6	In Position	S-0-0336
7	--
8	--

13. Paramètres

N° de bit	Description	Voir aussi
9	--
10	--
11	--
12	--
13	--
14	--
15	État spécifique fabricant	S-0-0182

13.19.6 Classe de diagnostic fabricant 3 (classe d'état 3)

Si un bit d'état est activé dans la classe de diagnostic fabricant 3, le bit d'état spécifique au fabricant est également activé dans la classe de diagnostic 3 (voir IDN S-0-0013).

IDN	S-0-0182
Nom	Classe de diagnostic fabricant 3
Description
Octets	2
Min.
Max.
Unité	--

Bit	Description
0	Une identification interne automatique de la position de commutation est nécessaire.
1 ... 15	Réservé

13. Paramètres

13.19.7 IDN S-0-0014 : "État de l'interface"

IDN	S-0-0014
Nom	Interface status
Description	Il s'agit ici de la classe de diagnostic pour toutes les erreurs de communication. Une erreur de communication dans S-0-0014 entraîne les actions suivantes :a) Une erreur de communication est activée dans la classe d'état 1 (voir IDN S-0-0011) si l'état de l'interface est forcé par une erreur.b) Quand une erreur de communication est survenue, l'erreur et la phase de communication au moment de l'erreur sont archivées.L'entraînement n'annule une erreur de communication et ne réinitialise "0" que si l'erreur au niveau de l'interface a été éliminée après la réception de la commande "Reset diagnosis class 1" (voir IDN S-0-0099) par l'intermédiaire du canal de service.L'activation des bits 2 ... 0 n'indique aucune erreur. Si aucune erreur de communication n'est présente, la phase de communication momentanée dans l'état d'interface est contenue sur ces bits.
Octets	2
Min.	--
Max.	--
Unité	--

N° de bit	Nom	Description	Numéro de défaut CMMP-AS
0 ... 2	Phase de communication	Phase momentanée	-
3	Erreur MST	Il manquait deux télégrammes de synchronisation maître successifs. Dans la phase de communication 3 ou 4, le CMMP-AS retombe en phase 0. Une erreur survient, l'entraînement est arrêté.	37-2
4	Erreur MDT	Il manquait deux télégrammes de données maître successifs. Dans la phase de communication 4, le CMMP-AS retombe en phase 0. Une erreur survient, l'entraînement est arrêté.	37-4
5	Phase non valide	Phase non valide par le maître (phase de communication > 4) Le CMMP-AS retombe en phase 0. Une erreur survient, l'entraînement est arrêté.	37-3

13. Paramètres

N° de bit	Nom	Description	Numéro de défaut CMMP-AS
6	Erreur pendant le passage à la phase supérieure	Séquence de phase invalide par le maître.Le CMMP-AS retombe en phase 0. Une erreur survient,l'entraînement est arrêté.	37-3
7	Erreur pendant le passage à une phase inférieure.	Valeur invalide pour le passage en phase inférieure (pas en phase 0).Le CMMP-AS retombe en phase 0. Une erreur survient,l'entraînement est arrêté.	37-3
8	Changement de phase sans confirmation de disponibilité	Le maître tente de passer à la phase de communication 3 ou 4 bien que S-0-0127 ou S-0-0128 n'ait pas été correctement confirmé.	37-3
9	Passage dans un mode de fonctionnement non initialisé	Un mode de fonctionnement invalide on non initialisé doit être activé. Une erreur survient, l'entraînement est arrêté.	37-5
10 ... 15	Réservé

13.19.8 Masques de diagnostic

IDN	S-0-0097
Nom	Masque classe de diagnostic 2
Description	Ce masque permet de convertir les avertissements de la classe de diagnostic 2 en référence à leur effet sur le bit de modification dans l'état d'entraînement. Lors de la modification des avertissements convertis, le bit de modification de la classe de diagnostic 2 n'est pas forcé dans l'état d'entraînement. Le masque n'agit pas sur les données d'exploitation de la classe de diagnostic 2 (voir IDN S-0-0012).
Octets	2
Min.	00000000 00000000b
Max.	11111111 11111111b
Unité	-

13. Paramètres

IDN	S-0-0098
Nom	Masque classe de diagnostic 3
Description	Ce masque permet de convertir les signes d'état de la classe de diagnostic 3 en référence à leur effet sur le bit de modification dans l'état d'entraînement. Lors de la modification des signes d'état convertis, le bit de modification de la classe de diagnostic 3 n'est pas forcé dans l'état d'entraînement. Le masque n'agit pas sur les données d'exploitation de la classe de diagnostic 3 (voir IDN S-0-0013).
Octets	2
Min.	00000000 00000000b
Max.	11111111 11111111b
Unité	-

IDN	S-0-0099
Nom	Reset diagnosis class 1 (procedure command)
Description	Quand cette commande de procédure est reçue par l'entraînement via le canal de service et qu'aucune erreur n'est activée, la classe d'état 1, l'état d'interface, la classe d'état fabricant 1, l'erreur de coupure d'entraînement (bit d'état entraînement 13) ainsi que le mécanisme de coupure de l'entraînement sont tous réinitialisés (voir l'IDN S-0-0011, l'IDN S-0-0014 et l'IDN S-0-0129). Voir aussi le chapitre 13.19.
Octets	2
Min.	-
Max.	-
Unité	-

14. Codes d'erreur SERCOS

14. Codes d'erreur SERCOS

Les erreurs suivantes peuvent survenir lors de l'utilisation du module enfichable SERCOS.

Code	Nom	Description	Mesure
37-0	Distorsion des données de réception	Les données réceptionnées se situent au-delà de la limite de distorsion (INT_RDIST)	Vérifier si le câble à fibres optiques est correctement raccordé.Vérifier la vitesse de transmission.
37-1	Anneau non fermé	Le réseau annulaire de fibres optiques semble ne pas être fermé. (INT_FIBBR)	Vérifier si le câble à fibres optiques est correctement raccordé. Vérifier si le câble à fibres optiques n'est pas endommagé.Vérifier la vitesse de transmission.
37-2	MST manque deux fois	Deux télégrammes de synchronisation maître successifs manquaient ou ont été reçus trop tard. Dans la phase de communication 4, le CMMP-AS retombe en phase 0.	Vérifier la vitesse de transmission.Contrôler avec une vitesse de transmission plus rapide.Contrôler avec un temps de cycle plus élevé.
37-3	Changement de phase non valide	La phase indiquée dans le télégramme de synchronisation maître n'est pas autorisée.	Voir le chapitre 1.1.1.
37-4	MDT manque deux fois	Il manquait deux télégrammes de données maître successifs. Dans la phase de communication 4, le CMMP-AS retombe en phase 0.	Vérifier si le câble à fibres optiques est correctement raccordé.Vérifier la vitesse de transmission.
37-5	Mode de fonctionnement non valide	Le mode de fonctionnement sélectionné est invalide ou non autorisé.	Vérifier S-0-0032, S-0-0033, S-0-0034 et S-0-0035. Voir aussi le chapitre 7.

1. Codes d'erreur SERCOS

Code	Nom	Description	Mesure
38-0	Erreur d'initialisation	Initialisation invalide de SERCON	Erreur interne
38-1	SERCOS activé sans module enfichable	La communication SERCOS est activée, mais aucun module enfichable n'est disponible.	Installer le module enfichable ou désactiver SERCOS.
38-2	Panne du module	L'auto-test du module s'est soldé par un échec.	Remplacer le module enfichable.
38-3	Échec de S-0-0127	Pendant l'exécution de la commande de procédure S-0-0127, tous les paramètres de S-0-0018 n'ont pas été correctement transmis.	Vérifier la liste IDN S-0-0021 et relancer la commande de procédure.
38-4	S-0-0127 : échec de la création du MDT ou de l'AT	Les données cycliques du télégramme de données maître ou du télégramme d'entraînement n'ont pas pu être créées.	Vérifier S-0-0016 pour le télégramme d'entraînement et S-0-0024 pour le télégramme de données maître. Vérifier également S-0-0015.
38-5	Échec de S-0-0128	Pendant l'exécution de la commande de procédure S-0-0128, tous les paramètres de S-0-0019 n'ont pas été correctement transmis.	Vérifier la liste IDN S-0-0022 et relancer la commande de procédure.
38-6	S-0-0128 : Pondération non valide	Erreur pendant le calcul de la pondération souhaitée	Vérifier la pondération et exécuter de nouveau S-0-0128.
38-7	Liste IDN S-0-0026 ou liste IDN S-0-0027 non valide	La liste IDN S-0-0026 ou la liste IDN S-0-0027 contient un IDN non valide (interdit).	Vérifier S-0-0026 et S-0-0027.
38-9	Module enfichable non valide	SERCON 816 en mode de compatibilité SERCON 410b	Erreur interne

A. Annexe

Afin d'adapter le rendement lumineux des diodes d'émission, différentes sorties peuvent être activées ensemble. Le tableau suivant donne un aperçu des paliers disponibles et des sorties correspondantes. La luminosité augmente avec des numéros de palier supérieurs.

Palier	TXD1	TXD3	TXD4	TXD6
0	--	--	--	--
1	ALLUMEE	--	--	--
2	--	--	--	ALLUMEE
3	ALLUMEE	--	--	ALLUMEE
4	--	ALLUMEE	--	--
5	ALLUMEE	ALLUMEE	--	--
6	--	ALLUMEE	ALLUMEE	--
7	--	ALLUMEE	--	ALLUMEE
8	ALLUMEE	ALLUMEE	--	ALLUMEE
9	ALLUMEE	ALLUMEE	ALLUMEE	--
10	--	ALLUMEE	ALLUMEE	ALLUMEE
11	ALLUMEE	ALLUMEE	ALLUMEE	ALLUMEE

Tx D1 R6 100R0 C2 100p0 RI0 IK0 C5 220p0 Tx D3 RI3 100R0 RI2 200R0 Tx D4 R9 100R0 C9 22p0 C4 33p0 R11 Tx D6 R8 100R0 560R0 HFE7000-210 +5V X24 C22 100n0

Fig. A.1: Raccordement de la diode d'émission

B. Index

-A-

Acceleration data scaling exponent 43,74

Acceleration data scaling factor ..... 43, 74

Acceleration data scaling type 74

Activation 24

Adresse d'entraînement ...... 24

Commande de procédure identification automatique du moteur .... 53

Commande de procédure Prise de référence guidée par l'entraînement .... 49

Commande Probing cycle 53

Configuration list AT 62

Télégramme de données maître .... 26, 28

Télégramme de synchronisation maître 26

Télégramme d'entraînement ...... 27

Télégramme standard 31

Temperature data scaling type ..... 43, 75

Temps de cycle SERCOS 26

Torque command value 36,78

Type de régulateur ...... 114

-V-

Velocity command value ...... 36, 77

Velocity data scaling exponent ..... 41, 72

Velocity data scaling factor ...... 41, 72

Velocity data scaling type 71

Velocity feedback value 1 .... 78

Velocity threshold (nx) 81

Velocity window.... 82

Vitesse de transmission 24
