Type de produit	Amplificateur audio pour casque d’écoute
Marque	Marantz Professional
Modèle	RHA6
Nombre de canaux	6 canaux indépendants
Nombre de sorties casque	18 (3 par canal : 1 avant + 2 arrière)
Connecteurs d’entrée	XLR et TRS 6,35 mm symétriques (entrée principale) ; entrée auxiliaire stéréo par canal ; entrée directe avant
Connecteurs de sortie	TRS 6,35 mm pour casque ; sorties principales XLR/TRS pour chaînage
Alimentation	Secteur via câble d’alimentation fourni ; fusible calibré
Impédance recommandée pour casque	100 ohms minimum pour 1 casque, 200 ohms pour 2, 300 ohms pour 3 par canal
Format	Rack 19 pouces 1U (unité de rack)
Fonctions principales	Gain d’entrée, gain de sortie, balance (mix entrée principale/aux), mise en sourdine G/D, sélecteur mono/stéréo, Vumètres à LED
Construction	Certification qualité QS9000, composants de haute qualité, connecteurs plaqués or
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Respecter l’ordre de mise sous/hors tension ; ne pas exposer à des niveaux sonores excessifs ; remplacer le fusible par un modèle identique
Pièces détachées et réparabilité	Fusible standard ; pour autre réparation, contacter le SAV Marantz Professional
Informations générales	Utilisation en studio, répétition, scène ; fournit six mix indépendants

FOIRE AUX QUESTIONS - RHA6 MARANTZ

Combien de casques puis-je brancher sur le RHA6 ?

Vous pouvez brancher jusqu'à 18 casques, soit 3 par canal (1 sur la sortie avant et 2 sur les sorties arrière). L'impédance minimale recommandée est de 100 ohms pour un casque, 200 ohms pour deux et 300 ohms pour trois par canal.

Comment régler le niveau d’entrée pour éviter la distorsion ?

Utilisez le gain d’entrée et surveillez le Vumètre de niveau d’entrée. La LED doit se situer entre 0 et +6 dBu. Si la LED d’écrêtage du Vumètre de sortie s’allume, réduisez le gain d’entrée ou le gain de sortie du canal.

Puis-je utiliser une source externe en plus de l’entrée principale ?

Oui, chaque canal dispose d’une entrée auxiliaire stéréo et d’une entrée directe sur le panneau avant. La balance permet de mélanger le signal principal, direct et auxiliaire.

Comment mettre un canal en mono ?

Appuyez sur le sélecteur de mode pour passer en mono. La LED mono s’allume. Vous pouvez alors utiliser les boutons de mise en sourdine gauche/droite pour sélectionner le signal qui sera envoyé en mono.

Quel ordre de mise sous tension dois-je respecter ?

Mettez d’abord sous tension les sources audio (instruments, lecteurs), puis le RHA6, et enfin les haut-parleurs/amplificateurs. Pour l’extinction, inversez l’ordre.

Comment brancher plusieurs amplificateurs casque entre eux ?

Utilisez les connecteurs de sortie principale (XLR et TRS) du RHA6 pour chaîner plusieurs unités. Le signal de sortie principale est identique à celui de l’entrée principale.

Que faire si je n’ai aucun son dans un casque ?

Vérifiez que le gain de sortie n’est pas à zéro, que le bouton de balance n’est pas complètement à gauche (si l’entrée auxiliaire n’est pas utilisée), et que les souris mono ne sont pas activées.

Puis-je connecter un microphone directement au RHA6 ?

Non, le RHA6 est un amplificateur casque, il ne possède pas d’entrée microphone. Branchez votre micro sur une console de mixage, puis reliez la sortie de la console à l’entrée principale du RHA6.

Quels types de câbles utiliser pour les connexions audio ?

Utilisez des câbles XLR ou TRS 6,35 mm symétriques ou asymétriques. Les connecteurs du RHA6 sont plaqués or et acceptent les deux configurations.

Comment nettoyer l’appareil ?

Débranchez toujours l’appareil avant de le nettoyer. Utilisez un chiffon sec et doux. N’utilisez pas de produits abrasifs ou de solvants.

MODE D'EMPLOI RHA6 MARANTZ

Guide d'utilisation (Français)

Introduction

Merci d'avoir choisi le RHA6 de Marantz Professional. Le RHA6 est un amplificateur pour console de mixage et casque d'écoute multi-usage pour les répétitions, le studio d'enregistrement ou la scène. Le RHA6 convient pour les casques d'écoute, les moniteurs de scène personnels, ou le monitorage du mix et dispose de 6 amplificateurs de grande puissance stéréo indépendants en une unité de rack qui offre un maximum de qualité, même à des niveaux très élevés ou très faibles. Le RHA6 dispose d'un parcours de circuit réduit afin que le son demeure clair et net.

• Système de fabrication certifiée qualité QS9000
• Six amplificateurs de casque indépendants de grande puissance en une unité compacte (1RU)
• Fournit six mix indépendants pour jusqu'à 18 casques d'écoute
• Entrée auxiliaire stéréo sur chaque canal avec réglage des niveaux
• Entrée directe supplémentaire sur le panneau avant afin de mixer des sources additionnelles
  • Quatre segments de DEL sur chaque canal permettent un monitorage simple et rapide
• Mises en sourdine mono et du canal gauche/droit pour deux mix mono par canal
• Composantes de grande qualité et une construction ultrarobuste
• Connecteurs XLR et TRS 1/4 po (6,35 mm) plaqués or à symétrie électronique

Contenu de la boîte

RHA6

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les toutes dernières informations concernant la configuration système requise, la compatibilité et l'enregistrement du produit, veuillez visiter marantzpro.com.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour NPA (dB) Exemple

8 90 Petite salle de spectacle

6 92 Train

4 95 Rame de métro

3 97 Moniteurs de table à niveaux élevés

2 100 Concert

1,5 102 Riveteuse

1 105 Usine

0,5 110 Aéroport

moins de 0,25 115 Concert rock

Caractéristiques

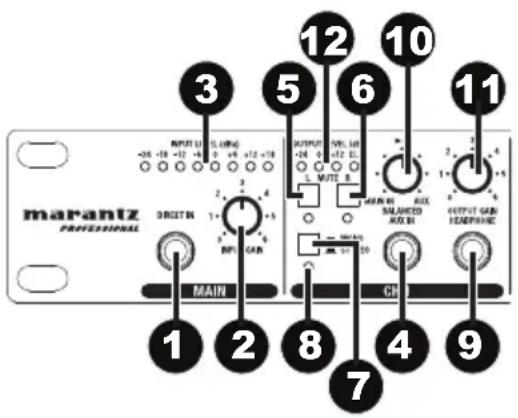

Panneau avant

1. Entrée directe : Cette entrée permet d'insérer une source externe directement dans le trajet du signal.
2. Gain d'entrée : Ce bouton permet de régler le niveau du signal acheminé aux entrées principales.
3. Vumètre du niveau d'entrée : Ce vumètre indique le niveau du signal provenant des entrées principales. Pour la meilleure qualité du signal d'entrée, la DEL devrait se situer entre 0 et +6 dBu. Si la DEL d'écrêtage (dans le vumètre du niveau de sortie) est continuellement allumée, réduisez le niveau d'entrée à l'aide du bouton du gain d'entrée.
4. Entrée auxiliaire : Cette entrée permet d'ajouter un signal d'entrée stéréo séparé qui peut être mélangé avec le signal de l'entrée principale.

1. Mise en sourdine gauche : Cette touche permet de mettre en sourdine le signal d'entrée gauche.

2. Mise en sourdine droite : Cette touche permet de mettre en sourdine le signal d'entrée droit.

3. Sélecteur de mode : Cette touche permet de permuter entre le mode mono et le mode stéréo.

4. DEL mono : Ce témoin s'allume lorsque l'appareil est mis en mode mono. Lorsque la DEL est éteinte, l'appareil est en mode stéréo.

5. Sortie casque d'écoute : Connecteur casque 6,35 mm (1/4 po) TRS permettant l'écoute d'un canal individuel. Il y a également 12 sorties casque supplémentaires (deux pour chaque canal) sur le panneau arrière.

6. Balance : Ce bouton permet de régler la quantité du signal provenant de l'entrée auxiliaire et de l'entrée principale. Lorsqu'un signal est acheminé à l'entrée auxiliaire, la balance contrôle le rapport entre le signal d'entrée principale (ou directe) et le signal de l'entrée auxiliaire.

7. Gain de sortie : Ce bouton permet de régler le niveau de sortie du canal individuel.

8. Vumètre du niveau de sortie : Indique le niveau de sortie du signal. Si la DEL d'écrêtage s'allume, diminuez le réglage de l'entrée de gain et/ou de la sortie de gain individuelle afin d'éviter de la distorsion.

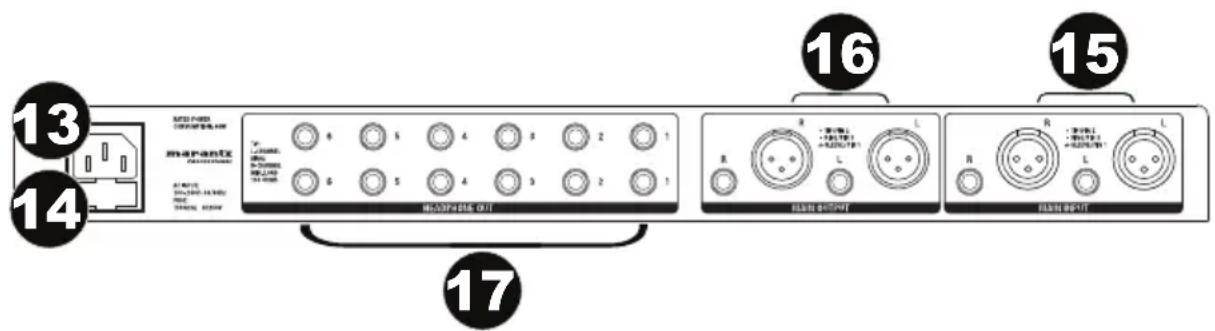

Panneau arrière

1. Connecteur d'alimentation : Branchez le câble d'alimentation inclus à cette entrée, puis l'autre extrémité à la prise secteur. Veuillez vérifier la tension acceptée par l'appareil et la tension de la prise secteur avant de brancher le câble.
2. Porte-fusible : En cas de rupture, remplacez le fusible avec un de même type.
3. Connecteurs d'entrée principale : Ces connecteurs symétriques 6,35 mm (1/4 po) TRS et XLR permettent l'entrée d'un signal stéréo dans le trajet.
4. Connecteurs de sortie principale : Ces connecteurs symétriques 6,35 mm (1/4 po) TRS et XLR permettent la sortie d'un signal stéréo. Vous pouvez utiliser ces connecteurs afin de relier plusieurs amplificateurs de casque ensemble.
5. Sortie casque (1 à 12) : Ces 12 sorties casque supplémentaires (deux pour chaque canal) câblées en parallèle avec la sortie disponible sur le paneau avant.

Applications

1. Mettez tous les appareils sous tension dans l'ordre suivant :

2. Source d'entrée audio (p. ex., instruments, lecteurs CD/MP3)
   • RHA6
   • Haut-parleurs/amplificateurs;

3. Pour mettre hors tension, toujours inversez l'opération :

• Haut-parleurs/amplificateurs;
• RHA6
- En dernier, les sources d'entrée audio.

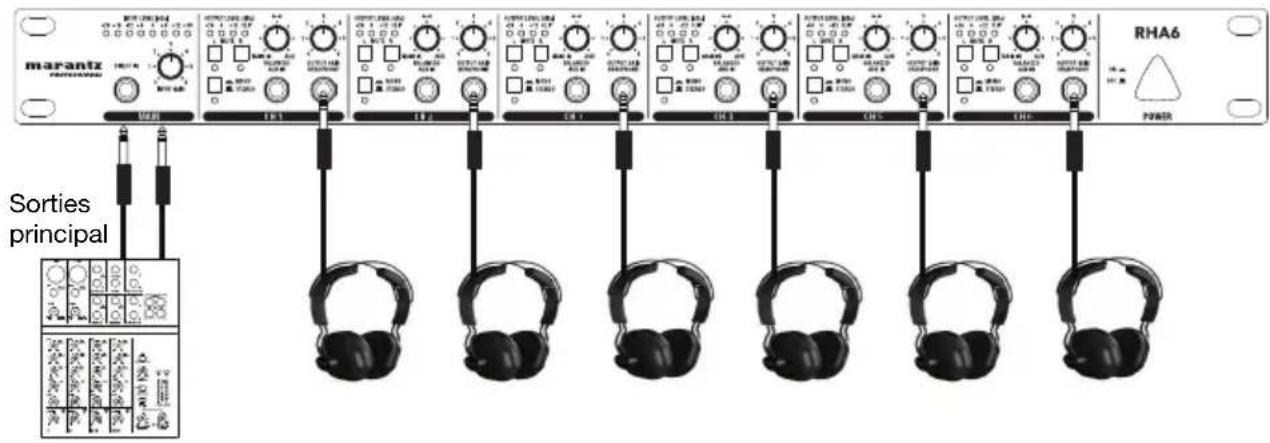

Utilisation des connecteurs d'entrée principale

1. Raccordez la source aux connecteurs de l'entrée principale sur le panneau arrière du RHA6.
2. Réglez le gain d'entrée (section Main) et la balance (section Channel) sur la position centrale. Baissez le gain de sortie de chaque canal complètement.
3. Vérifiez le vumètre du niveau d'entrée afin d'obtenir un signal optimal.
4. Branchez des casques d'écoute au RHA6 et augmentez progressivement le gain de sortie de chaque canal au niveau désiré.

marantz PROFESSIONAL MARZ TBJ1 TBJ2 TBJ3 TBJ4 TBJ5 TBJ6 TBJ7 TBJ8 TBJ9 TBJ10 TBJ11 TBJ12 TBJ13 TBJ14 TBJ15 TBJ16 TBJ17 TBJ18 TBJ19 TBJ20 TBJ21 TBJ22 TBJ23 TBJ24 TBJ25 TBJ26 TBJ27 TBJ28 TBJ29 TBJ30 TBJ31 TBJ32 TBJ33 TBJ34 TBJ35 TBJ36 TBJ37 TBJ38 TBJ39 TBJ40 TBJ41 TBJ42 TBJ43 TBJ44 TBJ45 TBJ46 TBJ47 TBJ48 TBJ49 TBJ50 TBJ51 TBJ52 TBJ53 TBJ54 TBJ55 TBJ56 TBJ57 TBJ58 TBJ59 TBJ60 TBJ61 TBJ62 TBJ63 TBJ64 TBJ65 TBJ66 TBJ67 TBJ68 TBJ69 TBJ70 TBJ71 TBJ72 TBJ73 TBJ74 TBJ75 TBJ76 TBJ77 TBJ78 TBJ79 TBJ80 TBJ81 TBJ82 TBJ83 TBJ84 TBJ85 TBJ86 TBJ87 TBJ88 TBJ89 TBJ90 TBJ91 TBJ92 TBJ93 TBJ94 TBJ95 TBJ96 TBJ97 TBJ98 TBJ99 TBAH6 Sorties principal

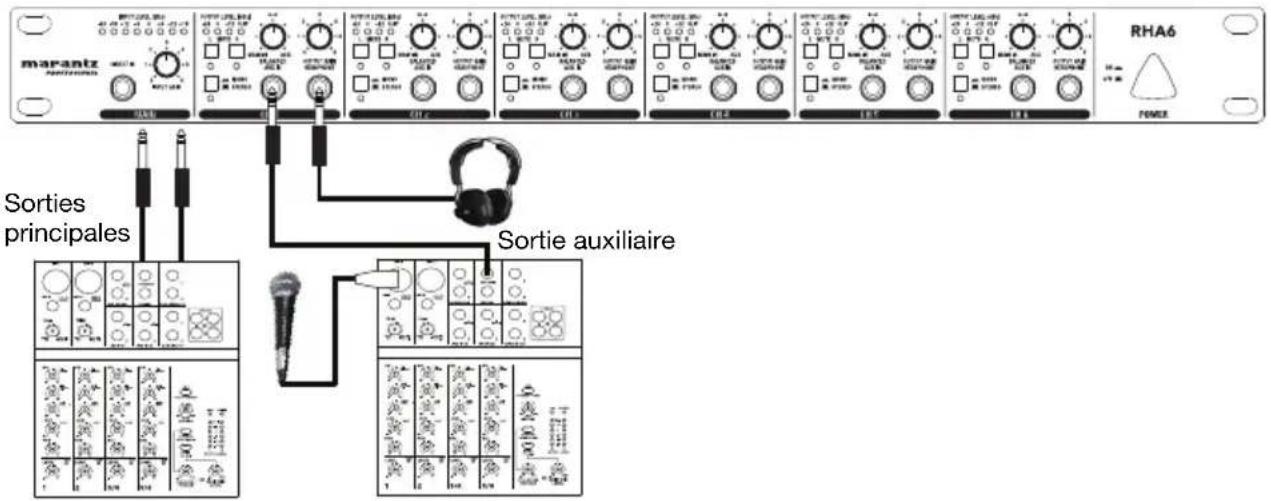

UTILISATION DES ENTRÉES AUXILIAIRES

Vous pouvez également faire en sorte d'acheminer un signal enregistré vers un microphone vocal, puis brancher la sortie auxiliaire d'une console de mixage à l'entrée auxiliaire du RHA6. Utilisez la balance afin de fournir au chanteur le mix désiré entre la voix et le signal enregistré. Puis, réglez le gain de sortie afin d'obtenir les niveaux généraux désirés.

mapantz RHA6 sorties principales Sortie auxiliaire

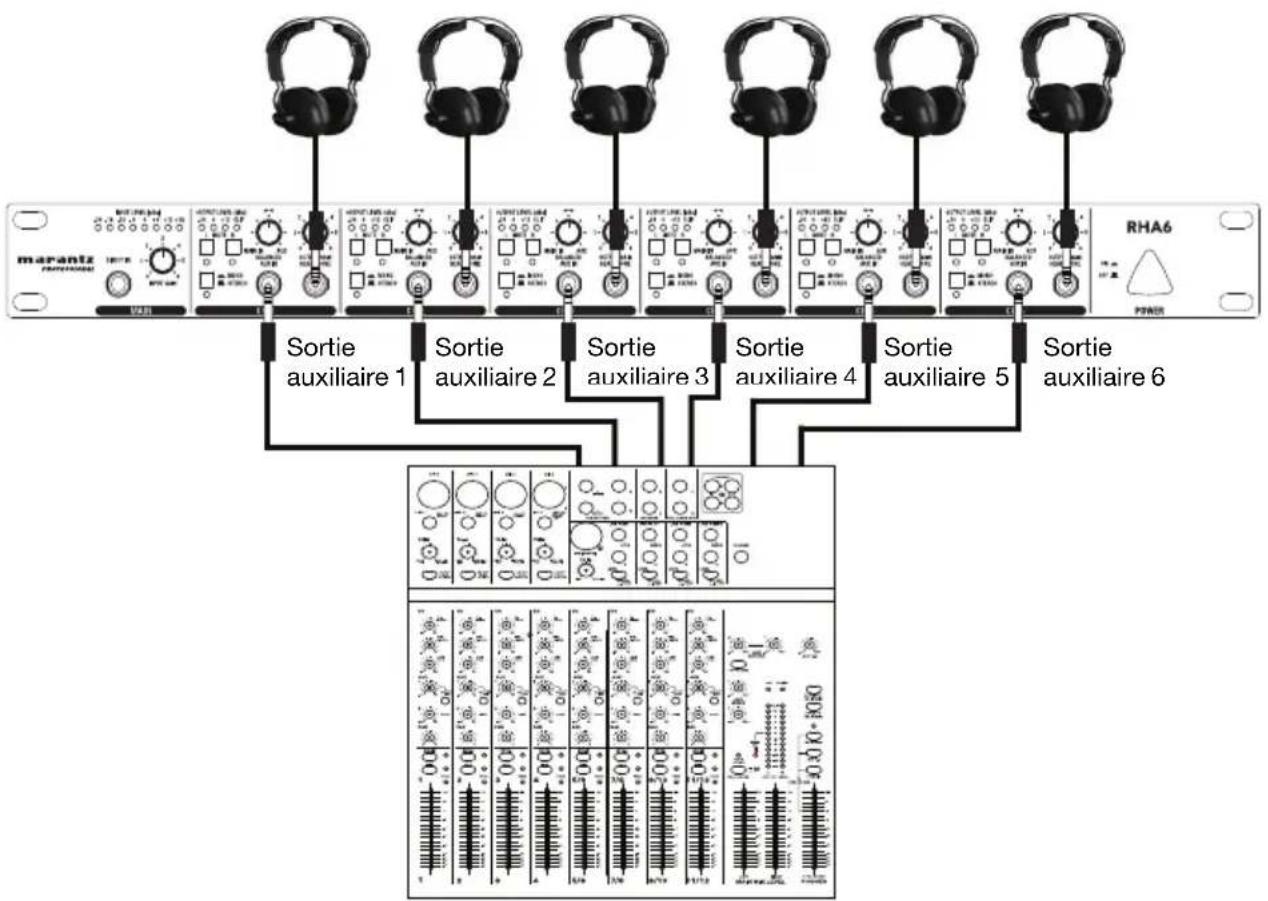

Grâce aux entrées auxiliaires, vous pouvez utiliser les six canaux du RHA6 indépendamment afin de fournir des mix individuels à six musiciens différents. Raccordez les sorties auxiliaires ou de sous-groupe directement à l'entrée auxiliaire du RHA6. Mettez ensuite le réglage de la balance du RHA6 à gauche complètement. Ceci permet d'acheminer uniquement le signal d'entrée auxiliaire au casque d'écoute.

Utilisation de multiples casques d'écoute sur un même canal

Chaque canal offre trois sorties casque d'écoute. Ces prises sont toutes raccordées en parallèle. Pour de meilleurs résultats, veuillez noter l'information concernant l'impédance :

• Pour brancher un casque d'écoute à chaque canal, l'impédance minimum du casque devrait être de 100 ohms.
• Pour brancher deux casques d'écoute à chaque canal, l'impédance minimum de chaque casque devrait être de 200 ohms.
• Pour brancher trois casques d'écoute à chaque canal, l'impédance minimum de chaque casque devrait être de 300 ohms.

Veuillez lire cette section attentivement. Il est important de porter une attention toute particulière aux raccordements afin d'éviter que des erreurs de réglage des niveaux d'entrée, de routage ou d'affectation produisent de la distorsion, un mauvais signal ou encore aucun son.

Raccordement électrique

Veuillez utiliser le même fusible calibré selon les indications sur le connecteur d'alimentation. Branchez le RHA6 dans une prise d'alimentation secteur à l'aide du câble d'alimentation inclus.

Connexions audio

Le RHA6 dispose de connecteurs symétriques d'entrée casque d'écoute TRS de 6,35 mm (1/4 po) et XLR. Il peut être raccordé à d'autres appareils de plusieurs façons afin de prendre en charge de nombreuses applications sans perte de signal.

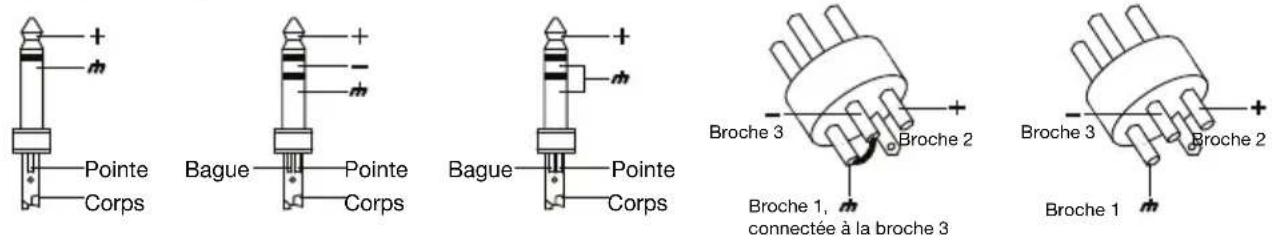

Câblage

Vous pouvez brancher vos câbles XLR ou TRS 6,35 mm de manière symétrique ou asymétrique. Voici quelques exemples :

Déterminez la configuration de câblage dont vous avez besoin selon votre application et connexions audio :

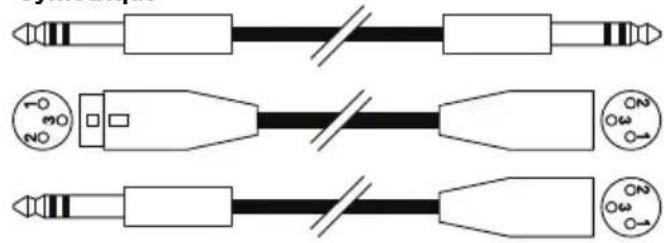

Symétrique
