Produkttyp	Kopfhörerverstärker
Marke	Marantz Professional
Modell	RHA6
Anzahl der Kanäle	6 unabhängige Kanäle
Anzahl der Kopfhörerausgänge	18 (3 pro Kanal: 1 vorne + 2 hinten)
Eingangsanschlüsse	symmetrische XLR- und 6,35-mm-TRS-Anschlüsse (Haupteingang); Stereo-Hilfseingang pro Kanal; vorderer Direkteingang
Ausgangsanschlüsse	6,35-mm-TRS für Kopfhörer; Hauptausgänge XLR/TRS für Verkettung
Stromversorgung	Netzbetrieb über mitgeliefertes Netzkabel; kalibrierte Sicherung
Empfohlene Kopfhörerimpedanz	100 Ohm Minimum für 1 Kopfhörer, 200 Ohm für 2, 300 Ohm für 3 pro Kanal
Format	19-Zoll-Rack 1U (Rack-Einheit)
Hauptfunktionen	Eingangsverstärkung, Ausgangsverstärkung, Balance (Mischung Haupteingang/Hilfseingang), Stummschaltung L/R, Mono/Stereo-Wahlschalter, LED-VU-Meter
Konstruktion	QS9000-Qualitätszertifizierung, hochwertige Komponenten, vergoldete Anschlüsse
Wartung und Reinigung	Vor dem Reinigen Netzstecker ziehen; trockenes Tuch verwenden; keine scheuernden Reinigungsmittel verwenden
Sicherheit	Ein-/Ausschaltreihenfolge einhalten; keinen übermäßigen Schallpegeln aussetzen; Sicherung durch identisches Modell ersetzen
Ersatzteile und Reparatur	Standardsicherung; für andere Reparaturen den Marantz Professional Kundendienst kontaktieren
Allgemeine Informationen	Verwendung im Studio, bei Proben, auf der Bühne; liefert sechs unabhängige Mixe

Häufig gestellte Fragen - RHA6 MARANTZ

Wie viele Kopfhörer kann ich an den RHA6 anschließen?

Sie können bis zu 18 Kopfhörer anschließen, also 3 pro Kanal (1 an der vorderen und 2 an den hinteren Ausgängen). Die empfohlene Mindestimpedanz beträgt 100 Ohm für einen Kopfhörer, 200 Ohm für zwei und 300 Ohm für drei pro Kanal.

Wie stelle ich den Eingangspegel ein, um Verzerrungen zu vermeiden?

Verwenden Sie die Eingangsverstärkung und überwachen Sie das Eingangspegel-VU-Meter. Die LED sollte zwischen 0 und +6 dBu liegen. Wenn die Clip-LED des Ausgangs-VU-Meters aufleuchtet, reduzieren Sie die Eingangs- oder Ausgangsverstärkung des Kanals.

Kann ich zusätzlich zum Haupteingang eine externe Quelle verwenden?

Ja, jeder Kanal verfügt über einen Stereo-Hilfseingang und einen Direkteingang auf der Frontplatte. Mit der Balance können Sie das Haupt-, Direkt- und Hilfssignal mischen.

Wie schalte ich einen Kanal auf Mono?

Drücken Sie den Moduswahlschalter, um auf Mono umzuschalten. Die Mono-LED leuchtet auf. Sie können dann die Stummschalttasten links/rechts verwenden, um das Signal auszuwählen, das auf Mono geschaltet wird.

Welche Einschaltreihenfolge muss ich einhalten?

Schalten Sie zuerst die Audioquellen (Instrumente, Player) ein, dann den RHA6 und schließlich die Lautsprecher/Verstärker. Zum Ausschalten kehren Sie die Reihenfolge um.

Wie schließe ich mehrere Kopfhörerverstärker aneinander an?

Verwenden Sie die Hauptausgangsanschlüsse (XLR und TRS) des RHA6, um mehrere Geräte zu verketteln. Das Hauptausgangssignal ist identisch mit dem des Haupteingangs.

Was tun, wenn ich keinen Ton in einem Kopfhörer habe?

Überprüfen Sie, ob die Ausgangsverstärkung nicht auf Null steht, der Balance-Regler nicht ganz links ist (wenn der Hilfseingang nicht verwendet wird) und die Mono-Stummschaltung nicht aktiviert ist.

Kann ich ein Mikrofon direkt an den RHA6 anschließen?

Nein, der RHA6 ist ein Kopfhörerverstärker und hat keinen Mikrofoneingang. Schließen Sie Ihr Mikrofon an ein Mischpult an und verbinden Sie den Ausgang des Pults mit dem Haupteingang des RHA6.

Welche Kabeltypen sollte ich für Audioverbindungen verwenden?

Verwenden Sie symmetrische oder unsymmetrische XLR- oder 6,35-mm-TRS-Kabel. Die Anschlüsse des RHA6 sind vergoldet und akzeptieren beide Konfigurationen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät immer vom Netz, bevor Sie es reinigen. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG RHA6 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des Marantz Professional RHA6! Der RHA6 ist ein universeller Mehrzweck-Mixer und Kopfhörerverstärker für Proben, Studios oder Bühnen. Der RHA6 eignet sich für Kopfhörer, In-Ear-Monitore, das persönliche Monitor-Mixing und bietet sechs unabhängige High-Power-Stereo-Verstärker in einer kompakten Rack-Einheit, die auch bei sehr hohen oder sehr niedrigen Pegeln optimale Audioqualität liefern. Der RHA6 hat einen minimierten Signalweg: das bedeutet, dass Ihr Signal keine "Umwege" nehmen muss, was für besondere klangliche Klarheit und Definition sorgt.

• Hergestellt nach QS9000 zertifiziertem Qualitätskontrollsystem
• Sechs unabhängige, leistungsstarke Kopfhörerverstärker im kompakten 1HE-Format
• Bietet sechs komplett unabhängige Mixes für bis zu 18 Kopfhörerpaare
• Stereo Aux-Eingang für jeden Kanal mit Pegelregler
• Zusätzlicher Direkteingang an der Frontseite: Mixen Sie zusätzliche Quellen sofort dazu
  • Vier-Segment-LED für einfaches, visuelles Monitoring für jeden Kanal
  • Mono- und Links/Rechtsstummschalter pro Kanal für zwei Mono-Mixes auf jedem Kanal
• Hochwertige Bauteile und eine extrem robuste Konstruktion
• Vergoldete, servo-symmetrische XLR und 6,35 mm (1/4") TRS-Anschlüsse

Lieferumfang

RHA6

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie marantzpro.com.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke Monitore
2	100	Konzert
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger 115 Rock-Konzert

Funktionen

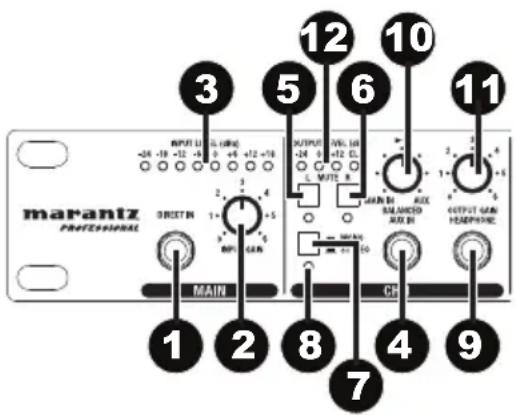

Vorderseite

1. Direkteingang: Speist eine externe Audioquelle direkt in den Hauptsignalpfad.
2. Eingangspegelregler: Steuert den Signalpegel, der zu den Haupteingängen geht.
3. Eingangspegelanzeige: Zeigt den Signalpegel an, der aus dem Haupteingang kommt. Für ein optimales Eingangssignal sollte sich die LED im Bereich von 0 bis +6 dBu bewegen. Wenn die Clip-LED (in der Ausgangspegelanzeige) durchgehend leuchtet, reduzieren Sie den Eingangspegel mit dem Eingangspegelregler.

4. Aux-Eingang: Bietet ein separates Stereo-Eingangssignal, das mit dem Hauptsignal gemischt werden kann.

5. L Mute-Schalter: Schaltet das linke Eingangssignal aus.

6. R Mute-Schalter: Schaltet das rechte Eingangssignal aus.

7. Modus-Schalter: Zum Umschalten des Betriebsmodus von Mono auf Stereo.

8. Mono-LED: Diese LED beginnt zu leuchten, wenn sich das Gerät im Mono-Modus befindet. Leuchtet diese LED nicht, so ist das Gerät im Stereo-Modus.

9. Kopfhörerausgang: 6.35 mm (1/4") TRS-Klinkenbuchse für die Signalausgabe eines einzelnen Kanals. Auf der Rückseite befinden sich weitere 12 Kopfhörerausgänge (zwei für jeden Kanal).

10. Balance-Regler: Legt den Pegel des Signals fest, der vom Aux-Eingang und Haupteingang kommt. Wenn ein Signal in den Aux-Eingang eingespeist wird, regelt der Balance-Regler das Verhältnis von Haupteingang und Aux-Eingangssignalen.

11. Ausgangspegelregler: Regelt den Ausgangspegel des einzelnen Kanals.

12. LED des Ausgangspegels: Zeigt den Ausgangspegel an. Wenn die Clip-LED leuchtet, drehen Sie den Eingangspegelregler und/oder den individuellen Ausgangspegelregler herunter, um Verzerrungen zu vermeiden.

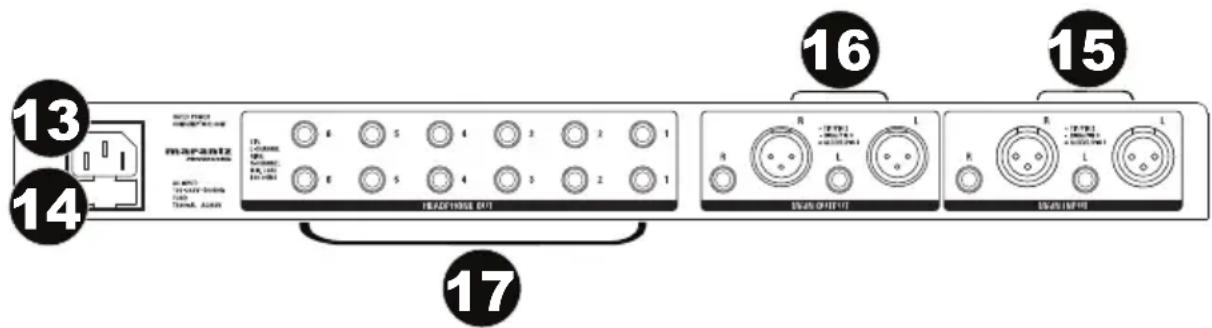

Rückseite

1. Stromanschluss: Verwenden Sie das mitgelieferte Netzkabel, um diesen Anschluss mit einer Stromquelle zu verbinden. Bitte überprüfen Sie, ob die Spannung des Geräts mit der Spannung Ihrer Stromquelle übereinstimmt bevor Sie das Gerät anschließen.
2. Sicherungshalter: Wenn die Sicherung durchbrennt, ersetzen Sie sie durch eine Sicherung des gleichen Typs.
3. Haupteingangsbuchsen: Symmetrische 6.35 mm (1/4") TRS- und XLR-Anschlüsse für den Eingang des Stereo-Signals.
4. Hauptausgangsbuchsen: Symmetrische 6.35 mm (1/4") TRS- und XLR-Anschlüsse für den Ausgang des Hauptsignals. Verwenden Sie diese Anschlüsse, um mehrere Kopfhörerverstärker zu verbinden.
5. Kopfhörerausgänge (1-12): 12 zusätzliche Kopfhörerausgänge (zwei für jeden Kanal), die parallel mit dem Ausgang auf der Vorderseite verdrahtet sind.

Anwendungen

1. Schalten Sie alles in folgender Reihenfolge ein:

• Audio-Eingangsquellen (z.B. Instrumente, CD/MP3-Player)
• RHA6
• Lautsprecher/Verstärker

1. Beim Ausschalten gehen Sie in umgekehrter Reihenfolge vor:

• Lautsprecher/Verstärker
• RHA6
• zuletzt alle Eingangsquellen

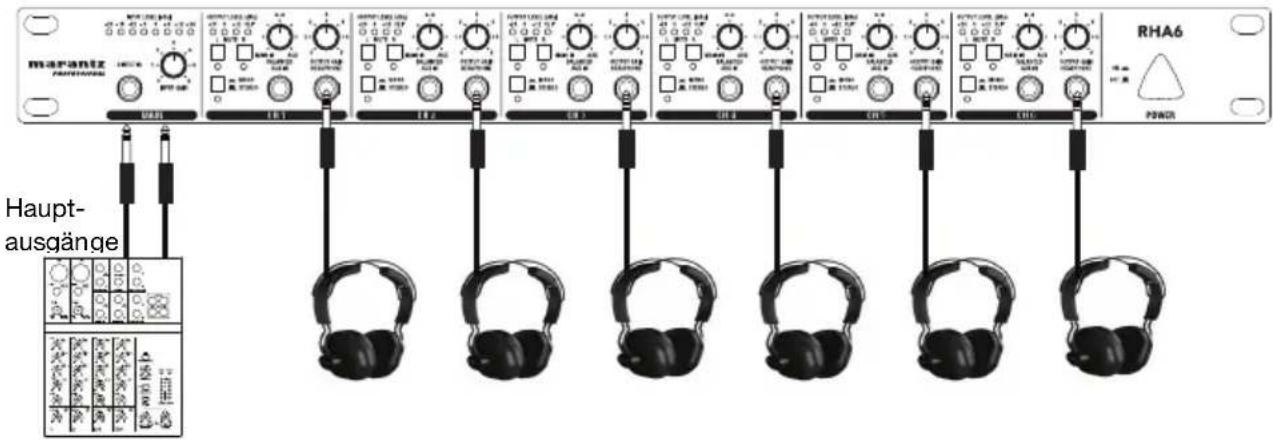

Verwendung der Haupteingangsbuchsen

1. Schließen Sie Ihre Quelle an die Haupteingangsbuchsen an der Rückseite des RHA6 an.
2. Stellen Sie den Eingangspegel (Hauptabschnitt) und den Balance-Regler (Kanalabschnitt) auf die mittlere Position. Stellen Sie den Ausgangspegel jedes Kanals auf 0.
3. Prüfen Sie, ob sich die Eingangspegelanzeige im optimalen Bereich befindet.
4. Schließen Sie Kopfhörer an den RHA6 an und beginnen Sie langsam den Ausgangspegel jedes Kanals zu erhöhen bis die gewünschte Lautstärke erreicht ist.

Verwendung der Aux-Eingänge

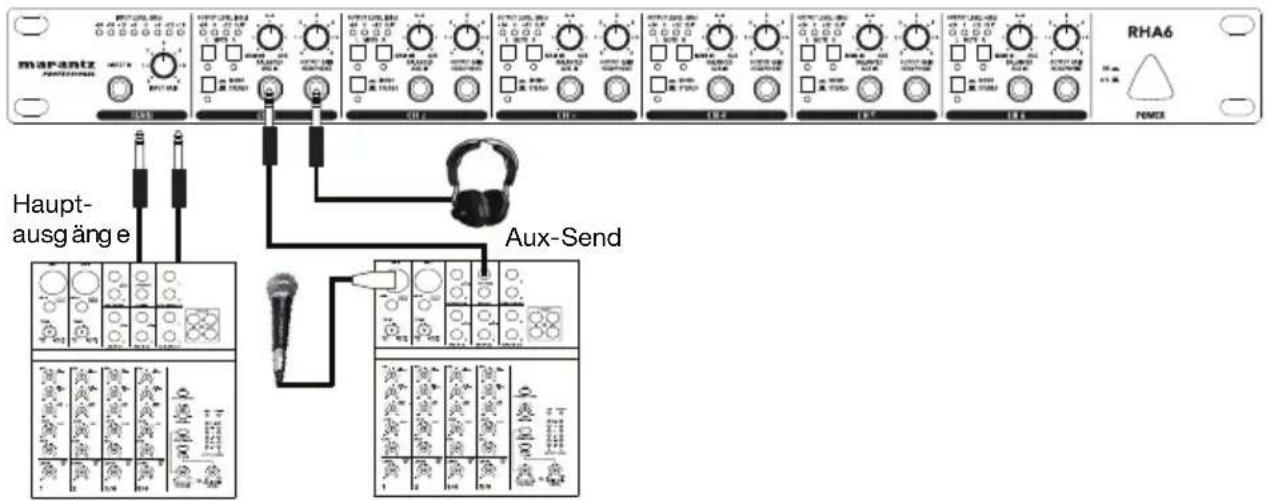

Sie können auch das weitergeleitete Signal eines Gesangsmikrofons abspielen, indem Sie den Aux-Send des Mixers mit dem Aux-Eingang des RHA6 verbinden. Mit dem Balance-Regler können Sie für den Sänger den gewünschten Mix aus Stimme und Playback-Signal erstellen. Passen Sie anschließend die Ausgangspegelregler an, um die gewünschte Gesamtlautstärke einzustellen.

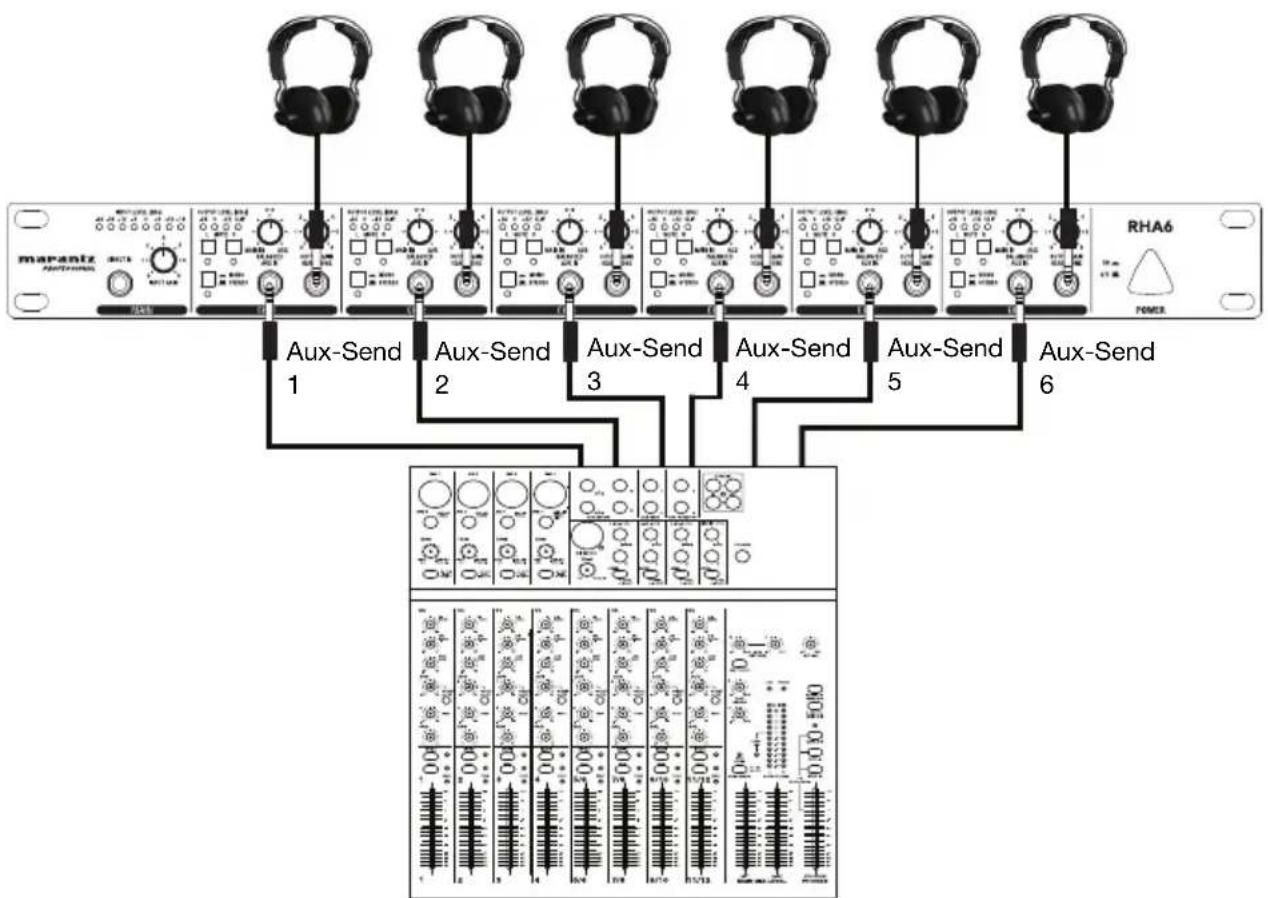

Über die Aux-Eingänge können Sie sechs Kanäle des RHA6 unabhängig nutzen, um individuelle Mixes für sechs verschiedene Musiker zu erstellen. Verbinden Sie die Aux-Sends oder die Subgruppenausgänge direkt mit dem Aux-Eingang des RHA6. Drehen Sie dann den Balance-Regler des RHA6 ganz nach links. So wird nur das Aux In-Signal an die Kopfhörer geleitet.

Verwendung mehrerer Kopfhörer am gleichen Kanal

Jeder Kanal verfügt über drei Kopfhörerausgänge. Diese Buchsen sind alle parallel geschaltet. Um die besten Ergebnisse zu erzielen, beachten Sie bitte die Informationen zur Impedanz:

• Wenn Sie einen Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz des Kopfhörers 100 Ohm betragen.
• Wenn Sie zwei Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz jedes Kopfhörers 200 Ohm betragen.
• Wenn Sie drei Kopfhörer an jeden Kanal anschließen, sollte die minimale Impedanz jedes Kopfhörers 300 Ohm betragen.

Installation und Anschluss

Lesen Sie den folgenden Abschnitt sorgfältig durch. Wenn Sie nicht gut auf Eingangspegel, auf Routing oder Zuweisungen der Signale achten, kann dies zu unerwünschten Verzerrungen, Störgeräuschen oder Stille führen.

Stromversorgung

Verwenden Sie die gleiche Sicherung wie am Sicherungshalter neben dem Stromanschluss angegeben ist. Stecken Sie den RHA6 mit dem mitgelieferten Netzkabel an eine normale Steckdose an.

Audio-Anschluss

Der RHA6 verwendet symmetrische XLR- und 6,35 mm (1/4") TRS-Klinkenbuchsen. Er kann auf unterschiedlichste Arten an andere Geräte angeschlossen werden, um ein weites Spektrum an Anwendungen ohne Signalverlust zu unterstützen.

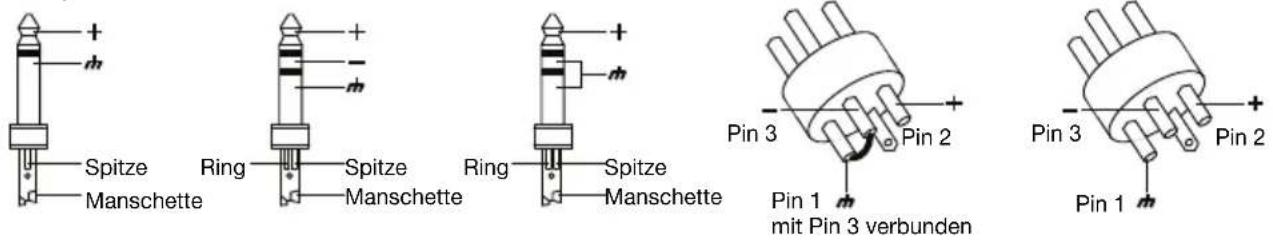

Verdrahtungskonfiguration

Sie können Ihr XLR oder 6,35 mm (1/4") TRS-Kabel symmetrisch oder unsymmetrisch verdrahten. Hier sind einige Beispiele:

Bestimmen Sie die Verdrahtungskonfiguration, die Sie für Ihren Einsatz und Ihre Audio-Verbindungen benötigen:

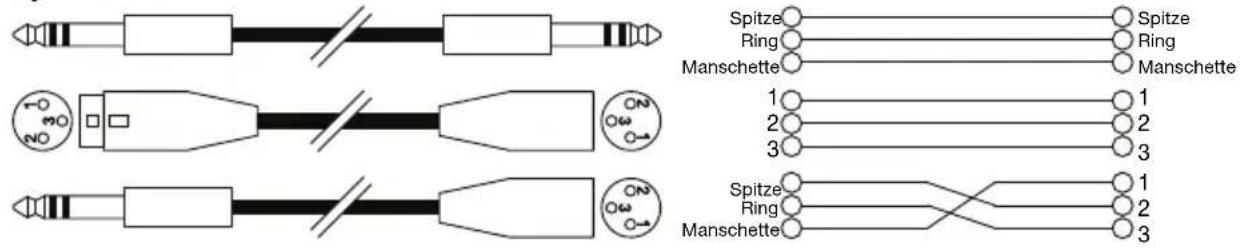

Symmetrisch

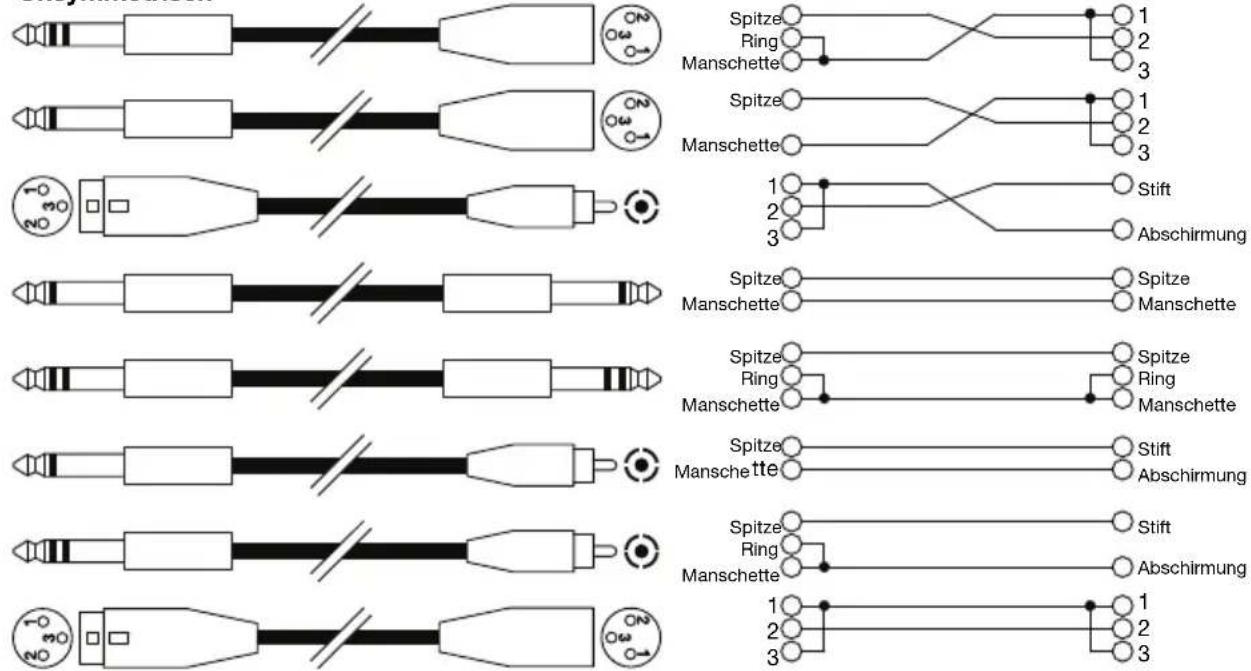

Unsymmetrisch
