RHA6 - Amplificador de audio MARANTZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio para auriculares
Marca	Marantz Professional
Modelo	RHA6
Número de canales	6 canales independientes
Número de salidas para auriculares	18 (3 por canal: 1 frontal + 2 traseros)
Conectores de entrada	XLR y TRS de 6,35 mm balanceados (entrada principal); entrada auxiliar estéreo por canal; entrada directa frontal
Conectores de salida	TRS de 6,35 mm para auriculares; salidas principales XLR/TRS para encadenamiento
Alimentación	Red eléctrica mediante cable de alimentación incluido; fusible calibrado
Impedancia recomendada para auriculares	100 ohmios mínimo para 1 auricular, 200 ohmios para 2, 300 ohmios para 3 por canal
Formato	Rack de 19 pulgadas 1U (unidad de rack)
Funciones principales	Ganancia de entrada, ganancia de salida, balance (mezcla entrada principal/aux), silenciamiento I/D, selector mono/estéreo, Vúmetros LED
Construcción	Certificación de calidad QS9000, componentes de alta calidad, conectores chapados en oro
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco; no usar productos abrasivos
Seguridad	Respetar el orden de encendido/apagado; no exponer a niveles sonoros excesivos; reemplazar el fusible por un modelo idéntico
Piezas de repuesto y reparabilidad	Fusible estándar; para otra reparación, contactar al SAT Marantz Professional
Información general	Uso en estudio, ensayo, escenario; proporciona seis mezclas independientes

Preguntas frecuentes - RHA6 MARANTZ

¿Cuántos auriculares puedo conectar al RHA6?

Puede conectar hasta 18 auriculares, es decir, 3 por canal (1 en la salida frontal y 2 en las salidas traseras). La impedancia mínima recomendada es de 100 ohmios para un auricular, 200 ohmios para dos y 300 ohmios para tres por canal.

¿Cómo ajustar el nivel de entrada para evitar la distorsión?

Utilice la ganancia de entrada y supervise el Vúmetro de nivel de entrada. El LED debe situarse entre 0 y +6 dBu. Si el LED de recorte del Vúmetro de salida se enciende, reduzca la ganancia de entrada o la ganancia de salida del canal.

¿Puedo usar una fuente externa además de la entrada principal?

Sí, cada canal dispone de una entrada auxiliar estéreo y una entrada directa en el panel frontal. El balance permite mezclar la señal principal, directa y auxiliar.

¿Cómo poner un canal en mono?

Presione el selector de modo para pasar a mono. El LED mono se enciende. Luego puede usar los botones de silenciamiento izquierdo/derecho para seleccionar la señal que se enviará en mono.

¿Qué orden de encendido debo respetar?

Encienda primero las fuentes de audio (instrumentos, reproductores), luego el RHA6, y finalmente los altavoces/amplificadores. Para apagar, invierta el orden.

¿Cómo conectar varios amplificadores de auriculares entre sí?

Use los conectores de salida principal (XLR y TRS) del RHA6 para encadenar varias unidades. La señal de salida principal es idéntica a la de la entrada principal.

¿Qué hacer si no tengo sonido en un auricular?

Verifique que la ganancia de salida no esté en cero, que el botón de balance no esté completamente a la izquierda (si no se usa la entrada auxiliar), y que los silenciamientos mono no estén activados.

¿Puedo conectar un micrófono directamente al RHA6?

No, el RHA6 es un amplificador de auriculares, no tiene entrada de micrófono. Conecte su micrófono a una consola de mezclas, luego conecte la salida de la consola a la entrada principal del RHA6.

¿Qué tipos de cables usar para las conexiones de audio?

Use cables XLR o TRS de 6,35 mm balanceados o desbalanceados. Los conectores del RHA6 están chapados en oro y aceptan ambas configuraciones.

¿Cómo limpiar el equipo?

Desconecte siempre el equipo antes de limpiarlo. Use un paño seco y suave. No use productos abrasivos ni disolventes.

MANUAL DE USUARIO RHA6 MARANTZ

Guía del usuario (Español)

Introducción

¡Gracias por adquirir el RHA6 Marantz Professional! El RHA6 es un mezclador y amplificador para auriculares universal multipropósito para los ensayos, el estudio o el escenario. Ideal para auriculares, monitores en oído o mezcla para monitor personal, el RHA6 ofrece seis amplificadores estéreo de alta potencia independientes en un rack compacto, que brindan máxima calidad de audio, incluso a niveles de volumen muy altos o muy bajos y una circuitería minimizada que significa que su señal debe pasar por menos "cosas", manteniendo así el sonido claro y nítido.

• Fabricado según el sistema de certificación de calidad QS9000
• Seis amplificadores para auriculares de alta potencia independientes en el tamaño compacto 1RU (1 unidad de rack)
• Suministra seis mezclas totalmente independientes para hasta 18 pares de auriculares
• Entrada auxiliar estéreo en cada canal con ajustes de nivel
• Entrada directa adicional en el panel frontal para mezclar fuentes adicionales
  • LED de cuatro segmentos en cada canal que facilitan el monitoreo visual
• Silenciamientos mono e izquierdo/derecho por canal para lograr dos mezclas mono por canal
• Componentes de alta calidad y construcción excepcionalmente robusta
• Conectores XLR y TRS de 6,35 mm (1/4 pulg.), servobalanceados y enchapados en oro

Contenido de la caja

RHA6

Cable de corriente

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterráneo
3 97 Monitores de escritorio dealto nivel
2 100 Concierto de música clásica
1,5	102	Remachadora	fabril
1	105	Máquina
0,5	110	Aeropuerto
0,25 o menos 115 Concierto de rock

Características

Panel frontal

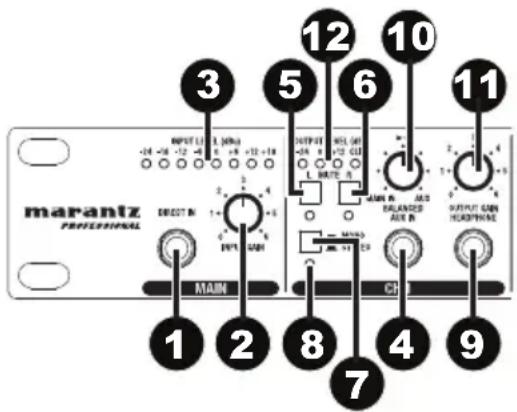

1. Entrada directa: Aplica una fuente de audio externa directamente a la ruta de señal principal.
2. Control de ganancia de entrada: Controla el nivel de señal aplicada a la entrada principal.
3. Medidor de nivel de entrada: Muestra el nivel de señal proveniente de la entrada principal. Para lograr la mejor calidad de la señal de entrada, el LED debe variar entre 0 y +6 dBu. Si el LED Clip (Recorte) (del medidor de nivel de salida) está siempre encendido, reduzca el nivel de entrada mediante el control de ganancia de entrada.
4. Entrada auxiliar (Aux In): Proporciona una señal de entrada estéreo independiente que se puede mezclar con la señal de entrada principal.
5. Interruptor de silenciamiento izquierdo: Silencia la señal de entrada izquierda.
6. Interruptor de silenciamiento derecho: Silencia la señal de entrada derecha.
7. Conmutador de modo: Cambia el modo de funcionamiento entre mono y estéreo.
8. LED Mono: Este LED se enciende cuando la unidad está en modo mono. Cuando el LED está apagado, la unidad está en modo estéreo.
9. Salida para auriculares: Conector fonográfico TRS de 6,35 mm (1/4 pulg.) usado para la salida de la señal del canal individual. Hay también 12 salidas para auriculares adicionales (dos para cada canal) en el panel trasero.
10. Control de balance: Fija la magnitud de la señal proveniente de la entrada auxiliar y la entrada principal/directa. Cuando se aplica una señal a la entrada auxiliar, el control de balance regula la relación entre la entrada principal y las señales de entrada auxiliares.
11. Control de ganancia de salida: Permite ajustar el nivel de salida del canal individual.
12. Medidor de nivel de salida: Muestra el nivel de la señal de salida. Si se enciende el LED Clip (Recorte), reduzca con el control la ganancia de entrada y/o la ganancia de salida del canal individual a fin de evitar la distorsión.

Panel trasero

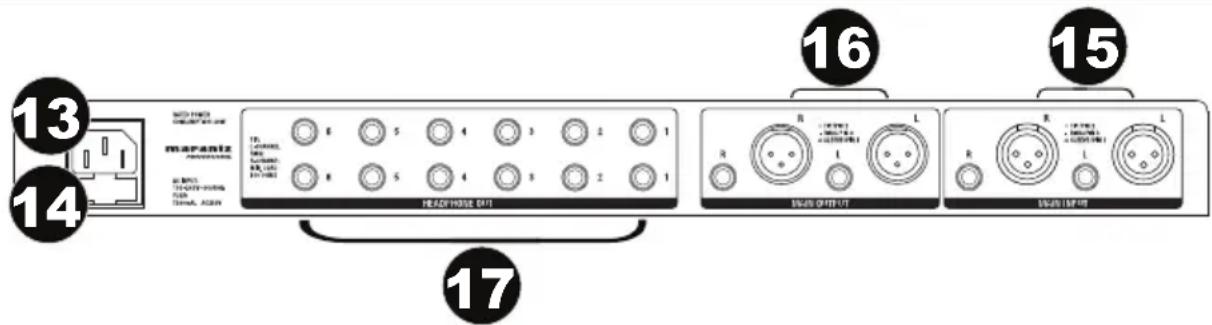

1. Conector de alimentación: Use el cable de alimentación incluido para conectar este conector al suministro eléctrico. Antes de conectarlo, compruebe el voltaje aceptado por la unidad y el disponible en su red de suministro.
2. Portafusible: Si se quema el fusible, reemplácelo por otro del mismo tipo.
3. Conectores de la entrada principal (Main Inputs): Conectores XLR y TRS de 6,35 mm (1/4 pulg.) balanceados usados para aplicar la señal de entrada estéreo.
4. Conectores de la salida principal (Main Outputs): Conectores XLR y TRS de 6,35 mm (1/4 pulg.) balanceados usados para la salida de la señal principal Use estos conectores para conectar varios amplificadores para auriculares.
5. Salida para auriculares (1-12): Son 12 salidas para auriculares adicionales (dos para cada canal) cableadas en paralelo con la salida disponible en el panel frontal.

1. Encienda todo en el siguiente orden:

2. fuentes de entrada de audio (por ejemplo instrumentos o reproductores de CD/MP3)
   • RHA6

3. altavoces/amplificadores

4. Al apagar, realice siempre esta operación en forma inversa:

5. altavoces/amplificadores
   • RHA6
   • por último, todas las fuentes de entrada

Cómo usar los conectores de la entrada principal

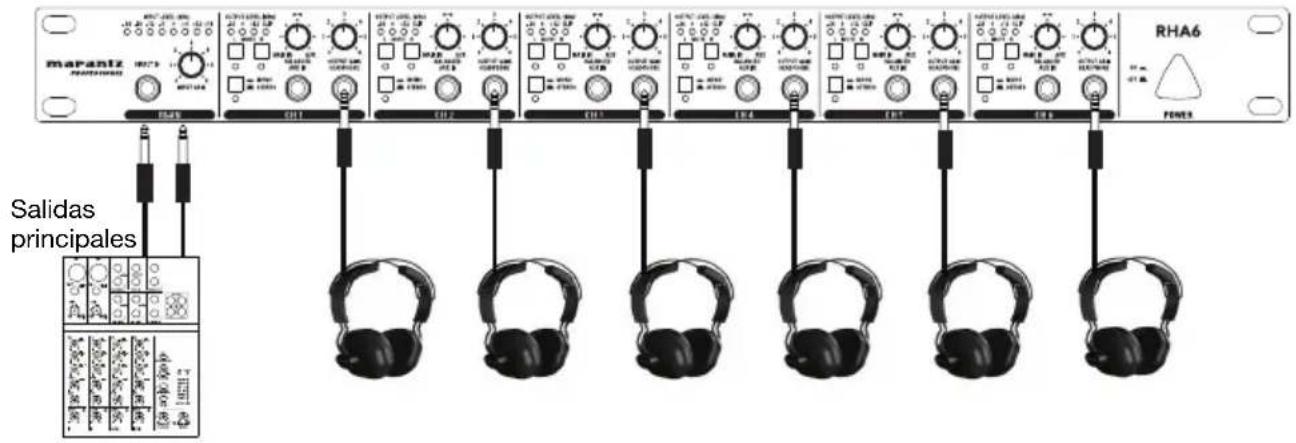

1. Conecte su fuente a los conectores de la entrada principal del panel trasero del RHA6.
2. Ajuste los controles ganancia de entrada (sección Main) y balance (sección Canal) a la posición central. Ajuste ganancia de salida de cada canal al mínimo.
3. Compruebe el medidor de nivel de entrada para obtener la señal óptima.
4. Conecte los auriculares al RHA6 y comience a aumentar la ganancia de salida de cada canal al nivel de escucha deseado.

Cómo usar las entradas auxiliares

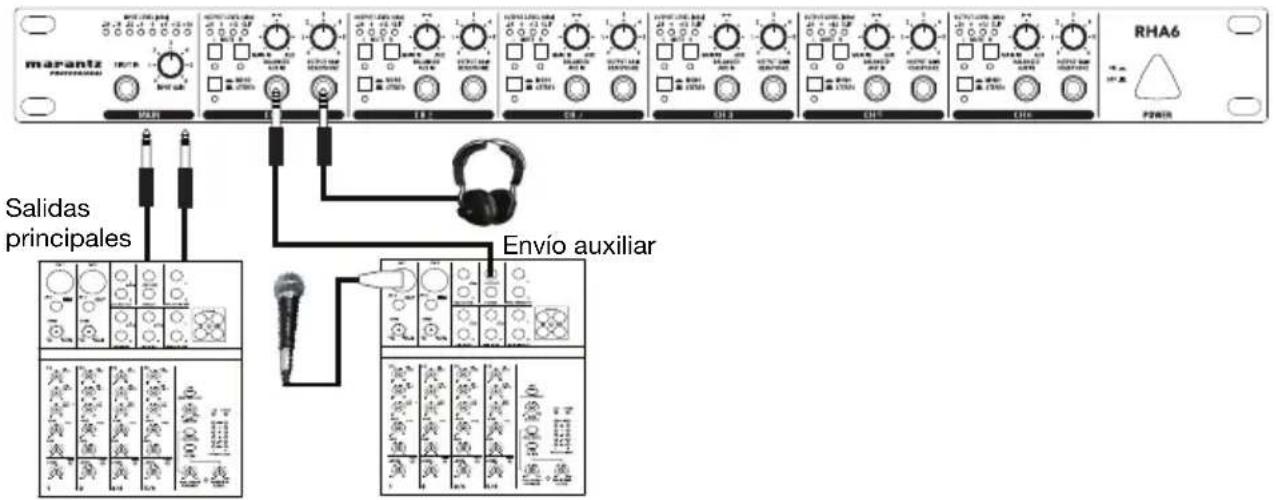

Es posible también reproducir una señal para aplicar a un micrófono vocal y luego conectar el envío auxiliar de un mezclador a la entrada auxiliar del RHA6. Use el control de balance para dar al vocalista la mezcla deseada entre la voz y la señal reproducida. A continuación, ajuste el control ganancia de salida para regular el volumen general deseado.

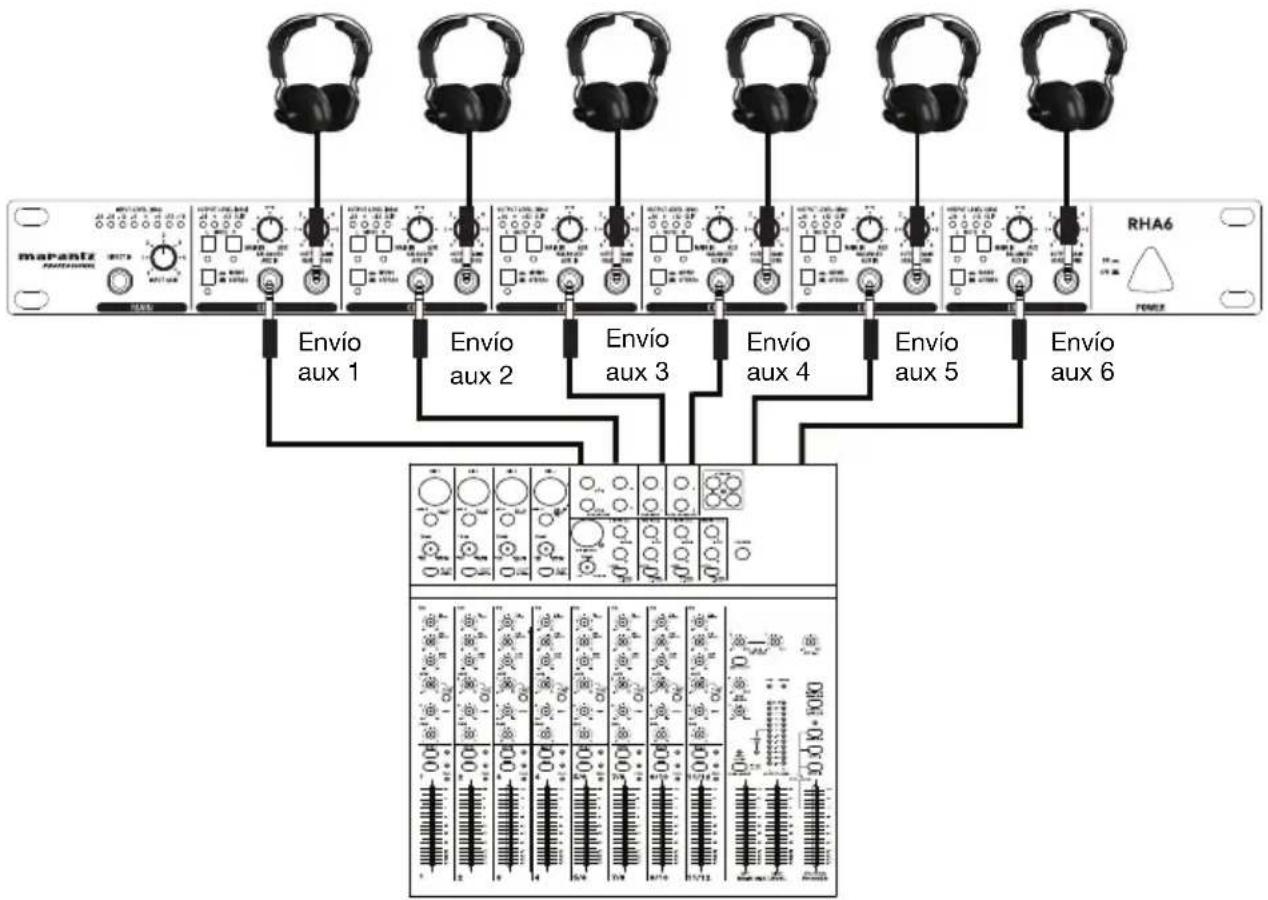

A través de las entradas auxiliares, es posible usar los seis canales del RHA6 independientemente para brindar mezclas individuales a seis músicos diferentes. Conecte las salidas de envíos auxiliares o de subgrupo directamente a la entrada auxiliar del RHA6. A continuación gire el control de balance del RHA6 totalmente a la izquierda. De esta forma, se aplicará sólo la señal Aux In a los auriculares.

Cómo usar varios auriculares en el mismo canal

Cada canal proporciona tres salidas para auriculares. Estos conectores hembra están todos conectados en paralelo. Para lograr los mejores resultados, tenga en cuenta la información de impedancia:

• Cuando conecta un auricular a cada canal, la impedancia mínima del auricular debe ser 100 ohmios.
• Cuando conecta dos auriculares a cada canal, la impedancia mínima de cada auricular debe ser 200 ohmios.
• Cuando conecta tres auriculares a cada canal, la impedancia mínima de cada auricular debe ser 300 ohmios.

Instalación y conexión

Lea atentamente la sección siguiente. Si no presta atención al nivel de señal de entrada, al encaminamiento y la asignación de la señal, se producirá una distorsión no deseada, una señal corrupta o ningún sonido en absoluto.

Conexión de la alimentación

Use el mismo fusible marcado en el portafusible cercano al conector de alimentación. Conecte el RHA6 a un tomacorriente estándar usando el cable de alimentación incluido.

Conexión de audio

El RHA6 usa conectores hembra fonográficos TRS de 6,35 mm (1/4 pulg.) y XLR balanceados. Puede conectarse a otras unidades en una variedad de maneras para soportar una vasta gama de aplicaciones sin experimentar pérdidas de señal.

Configuración del cableado

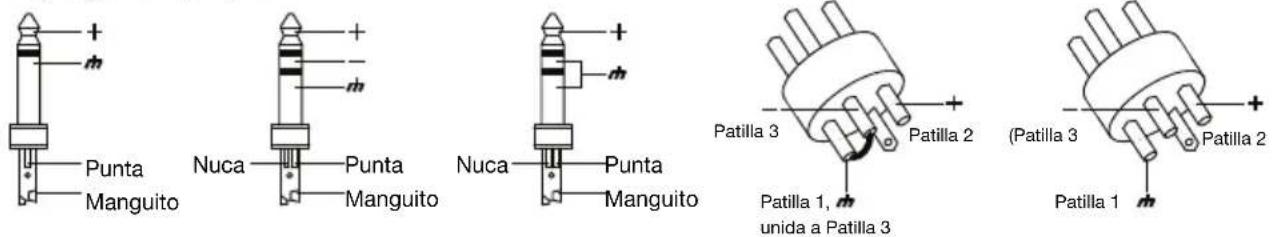

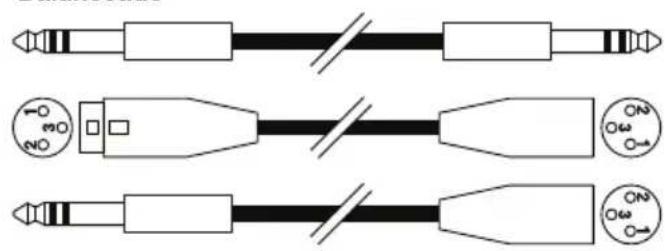

Puede cablear sus cables XLR o TRS de 6,35 mm (1/4 pulg.) como balanceados o no balanceados. Aquí hay algunos ejemplos:

Determine la configuración del cableado necesario para su aplicación y conexiones de audio:

Balanceado
