Introduzione

Grazie per aver acquistato l'Marantz Professional RHA6! L'RHA6 è un amplificatore universale, multiuso per mixer e cuffie per prove, studio o palco. Perfetto per cuffie, monitor auricolari o mix con monitor personali, l'RHA6 è dotato di sei amplificatori stereo ad alta potenza in un'unica unità rack compatta che offre il massimo della qualità audio, anche a livelli di volume estremamente elevati o estremamente bassi; l'RHA6 presenta un percorso di circuito minimizzato, il che significa che il segnale deve attraversare meno "roba" mantenendo il suono limpido e chiaro.

• Fabbricato in conformità con il sistema di qualità certificato QS9000
  • Sei amplificatori per cuffia indipendenti ad elevata potenza di dimensioni compatte, 1 RU
• Fornisce sei mix interamente indipendenti per un massimo di 18 paia di cuffie
• Ingresso Stereo Aux su ciascun canale con regolazioni di livello
• Ulteriore ingresso diretto sul pannello anteriore per il mixaggio di ulteriori fonti
  • LED a quattro segmenti su ciascun canale per un facile monitoraggio visivo
• Comandi Mono e Mute sinistro/destro per canale per due mix mono su ciascun canale
• Componenti di alta qualità e struttura eccezionalmente robusta
• Connettori placcati oro, servo bilanciati, XLR e TRS da 6,35 mm (1/4")

Contenuti della confezione

RHA6

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina marantzpro.com.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati può causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell'udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esempio
8	90		Piccolo
6	92		Treno
4	95		Metropolitana
3 97 Casse da tavolo ad alto volume
2	100	classica	Concerto
1,5	102		Macchina
1	105		Fabbrica
0,5 (30 minuti) 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto Rock

Caratteristiche

Pannello anteriore

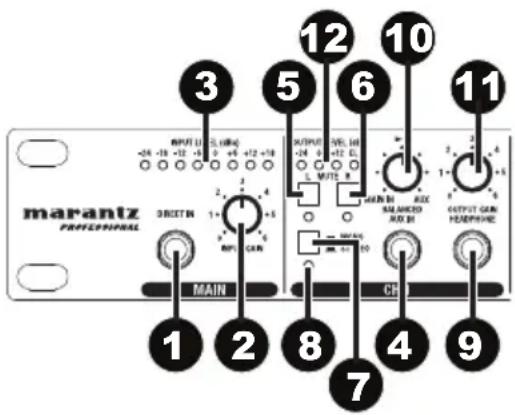

1. Ingresso diretto: Alimenta una fonte audio esterna direttamente nel percorso di segnale principale
2. Controllo del guadagno di ingresso: Controlla il livello di segnale diretto agli ingresso Main.
3. Misuratore del livello di ingresso: Mostra il livello di segnale proveniente dagli ingresso Main. Per la migliore qualità del segnale di ingresso, il LED deve variare da 0 a +6 dBu. Se il LED Clip (nel misuratore di livello di uscita) è sempre acceso, ridurre il livello di ingresso servendosi del comando guadagno di ingresso.
4. Ingresso Aux: Fornisce un segnale di ingresso distinto che può essere mixato con il segnale di ingresso Main.
5. Interruttore L mute: Azzera il segnale di ingresso di sinistra.
6. Interruttore R mute: Azzera il segnale di ingresso di destra.
7. Interruttore Mode (modalità): Commuta la modalità operativa tra mono e stereo.
8. LED Mono: Questo LED si accende quando l'apparecchio è in modalità mono. Quando il LED è spento, l'apparecchio è in modalità stereo.
9. Uscita cuffie: Jack cuffie TRS da 6,35 mm (1/4") per il segnale del singolo canale. Vi sono anche 12 ulteriori uscite cuffie (due per ciascun canale) sul pannello posteriore.
10. Controllo dell'equilibrio: Imposta la quantità di segnale proveniente dall'ingresso Aux e dall'ingresso Main. Quando un segnale viene inviato all'ingresso Aux, il comando dell'equilibrio regola il rapporto tra i segnali di ingresso Main e i segnali di ingresso Aux.
11. Controllo del guadagno di uscita: Regola il livello di uscita del singolo canale.
12. Misuratore del livello di uscita: Mostra il livello del segnale di uscita. Se il LED Clip si accende, abbassare il guadagno di ingresso e/o il singolo comando di guadagno di uscita per evitare distorsione.

Pannello posteriore

1. Connettore di alimentazione: Servirsi del cavo di alimentazione in dotazione per collegare questo connettore ad una sorgente di alimentazione. Verificare il voltaggio accettato dall'apparecchio e quello disponibile prima di collegare l'alimentazione.
2. Supporto per il fusibile: Se il fusibile si brucia, sostituirlo con un fusibile dello stesso tipo.
3. Connettori di ingresso Main: Connettori TRS da 6,35 mm (1/4") bilanciati ed XLR utilizzati per inviare il segnale stereo.
4. Connettori di uscita Main: Connettori TRS da 6,35 mm (1/4") bilanciati ed XLR utilizzati per l'uscita del segnale stereo. Servirsi di questi connettori per collegare più amplificatori per cuffia.
5. Uscita cuffie (1-12): Queste sono 12 uscite cuffie aggiuntive (due per ciascun canale) cablate in parallelo con l'uscita disponibile a livello del pannello anteriore.

Applicazioni

1. Accendere tutto nel seguente ordine:

• sorgenti di ingresso audio (strumenti, lettori CD/MP3)
• RHA6
- casse / ampli

1. Al momento dello spegnimento, invertire questa operazione spegnendo:

2. casse / ampli

3. RHA6
4. infine, qualsiasi dispositivo di ingresso

Utilizzo dei connettori di ingresso main

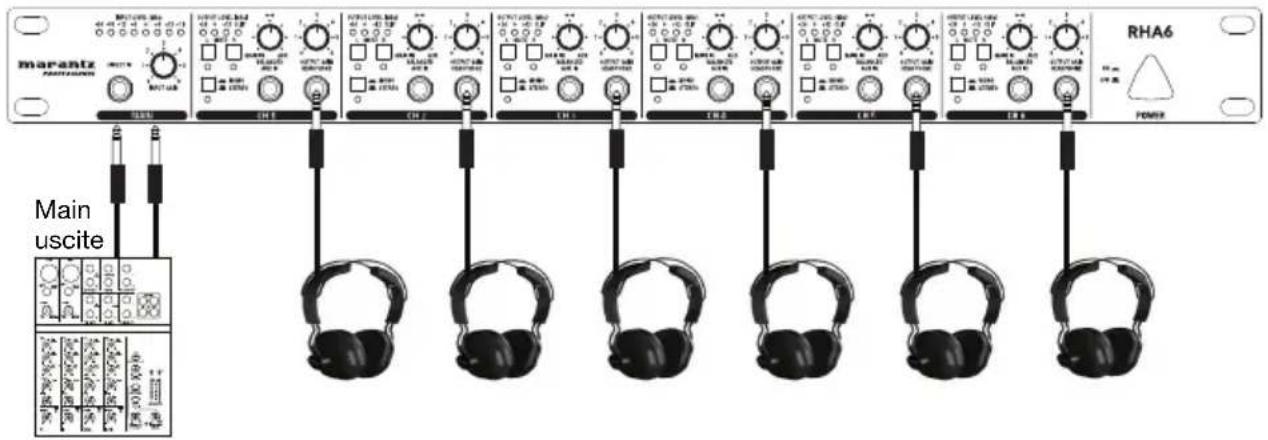

1. Collegare la fonte ai connettori di ingresso Main a livello del pannello posteriore dell'RHA6.
2. Impostare il guadagno di ingresso (sezione Main) ed il controllo dell'equilibrio (sezione Canale) in posizione centrale. Impostare il guadagno di uscita di ciascun canale portandolo completamente verso il basso.
3. Verificare il misuratore di livello di ingresso per ottenere un segnale ottimale.
4. Collegare le cuffie all'RHA6 e iniziare ad alzare il guadagno di uscita di ciascun canale portandolo al volume di ascolto desiderato.

marantz POWER Main uscite RHA6 10 ns 0V 50A POWER

Impiego degli ingressi aux

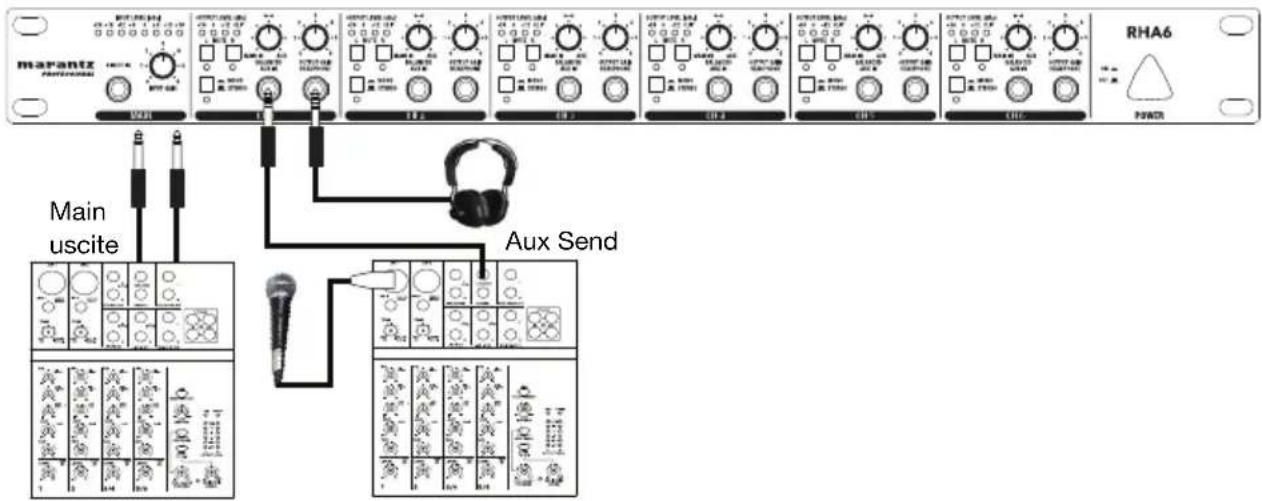

Si può inoltre riprodurre un segnale da inviare ad un microfono vocale e collegare l'aux send del mixer all'ingresso Aux dell'RHA6. Servirsi del controllo dell'equilibrio per dare al vocalist il mix desiderato tra voce e segnale di riproduzione. Quindi regolare il comando di guadagno di uscita per regolare il volume complessivo desiderato.

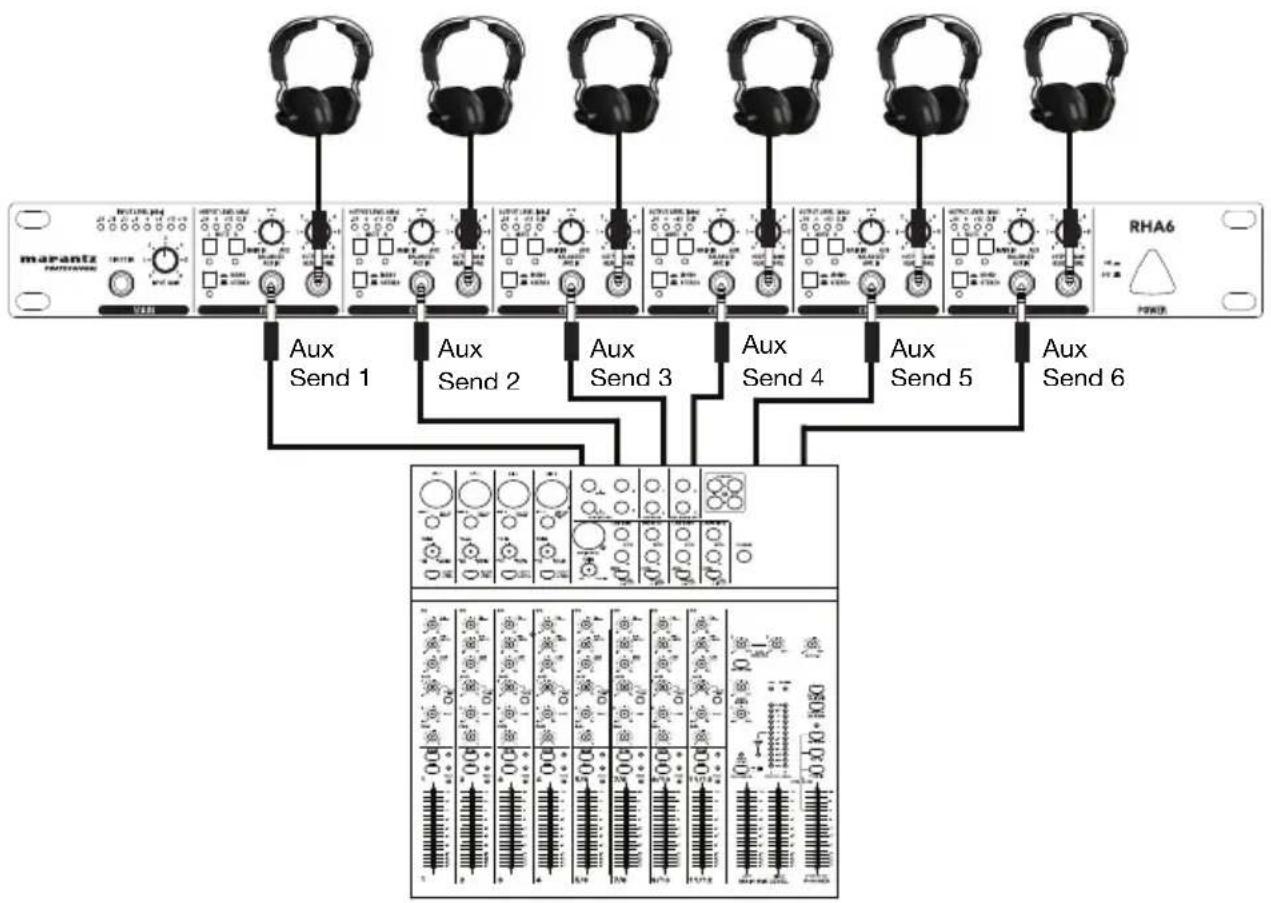

Tramite gli ingressi Aux è possibile utilizzare i sei canali dell'RHA6 in maniera indiependente per offrire mix individuali a sei musicisti diversi. Collegare le Aux Send o le uscite Subgroup direttamente all'ingresso Aux dell'RHA6. Quindi girare il controllo dell'equilibrio dell'RHA6 interamente a sinistra. Così facendo, si convoglierà solo il segnale Aux In alle cuffie.

Uso di più cuffie sullo stesso canale

Ciascun canale offre tre uscite cuffie. Questi jack sono tutti collegati in parallelo. Per i migliori risultati, si notino le informazioni relative all'impedenza:

• Al momento di collegare una cuffia a ciascun canale, l'impedenza minima delle cuffie deve essere di 100 ohm.
• Al momento di collegare due cuffie a ciascun canale, l'impedenza minima di ciascuna cuffia deve essere di 200 ohm.
• Al momento di collegare tre cuffie a ciascun canale, l'impedenza minima di ciascuna cuffia deve essere di 300 ohm.

Installazione e collegamenti

Leggere attentamente questa sezione. Se non si presta attenzione al livello del segnale di ingresso, al convogliamento del segnale e all'assegnazione del segnale stesso, si avranno una distorsione indesiderata, un segnale corrotto o nessun segnale.

Collegamento dell'alimentazione

Servirsi dello stesso fusibile contrassegnato nel portafusi accanto al connettore di alimentazione. Collegare l'RHA6 ad una presa di alimentazione standard servendosi del cavo di alimentazione in dotazione.

Collegamento audio

L'RHA6 impiega jack cuffie bilanciati XLR e TRS da 6,35 mm (1/4"). Può essere collegato ad altri apparecchi in tutta una serie di modi per supportare una vasta gamma di applicazioni senza sperimentare alcuna perdita di segnale.

Configurazione di cablaggio

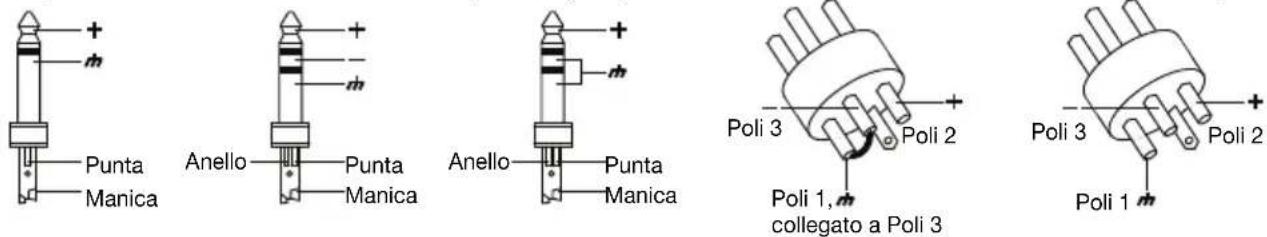

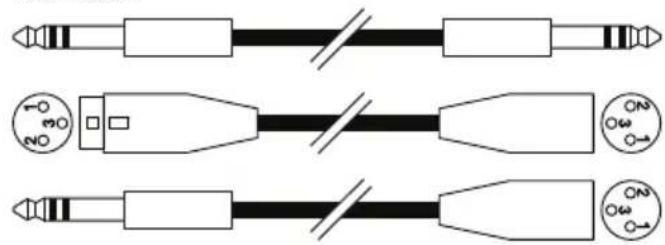

Si possono cablare i fili XLR o TRS da 6,35 mm (1/4") come bilanciati o non bilanciati. Ecco alcuni esempi:

Stabilire la configurazione di cablaggio necessaria per le proprie applicazioni e i propri collegamenti audio:

Bilanciato
