PMD-750T - Microfono MARANTZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema microfonico a clip senza fili (trasmettitore tascabile con microfono a clip)
Marca	Marantz
Modello	PMD-750T
Alimentazione	2 pile AA (alcaline consigliate) o adattatore USB (venduto separatamente)
Contenuto della confezione	Trasmettitore PMD-750T, microfono a clip a condensatore, schermo antivento in schiuma, schermo in pelliccia sintetica, guida all'uso, istruzioni di sicurezza e garanzia
Funzioni principali	Trasmissione wireless, modalità Mono e Stereo, regolazione del livello RF (da -1 a 20 dBm), accoppiamento automatico o manuale, muting
Connettività	Ingresso microfono mini-XLR, porta micro-USB (alimentazione), uscita audio verso ricevitore
Indicatori	Display, LED di accoppiamento (rosso/blu), indicatore di carica delle pile
Sicurezza	Protezione dell'udito da livelli sonori elevati (secondo le raccomandazioni OSHA)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non esporre all'umidità.
Ricambi e riparabilità	Consultare il sito marantzpro.com/support per ricambi e riparazioni.
Informazioni generali	Utilizzo con ricevitore Marantz compatibile. Consultare il manuale completo per i dettagli di configurazione.

Domande frequenti - PMD-750T MARANTZ

Come accoppiare trasmettitore e ricevitore?

Accendere il ricevitore (modalità accoppiamento automatico) quindi accendere il trasmettitore. Per un accoppiamento manuale, evidenziare l'icona TX sul trasmettitore utilizzando i tasti di navigazione, premere Enter per passare alla modalità di accoppiamento, quindi ripetere sul ricevitore.

Come regolare il livello RF?

Sul ricevitore, premere Enter per evidenziare il VU-meter, quindi utilizzare i tasti di navigazione per regolare il livello RF. I valori possibili sono: -1, 3, 5, 8, 10, 12, 14, 16 e 20 dBm.

Come utilizzare il sistema in modalità stereo?

Accoppiare due trasmettitori al ricevitore. Una volta accoppiati entrambi, il ricevitore mostra 'Mono' o 'Stereo'. Premere Enter, quindi utilizzare i tasti di navigazione per selezionare 'Stereo' e confermare con Enter.

Come mettere in muto il trasmettitore?

Premere rapidamente il tasto di accensione del trasmettitore per attivare o disattivare il muting. Il LED diventa rosso fisso quando il muting è attivo.

Quali tipi di pile utilizzare?

Utilizzare due pile AA, preferibilmente alcaline. Sostituire sempre entrambe le pile contemporaneamente e non mescolare diversi tipi di pile.

Cosa fare se il LED lampeggia in rosso?

Il LED rosso lampeggiante indica che il trasmettitore è in muto. Premere il tasto di accensione per disattivare il muting. Se il LED blu lampeggia, il trasmettitore sta tentando di accoppiarsi.

Come collegare un microfono esterno?

Collegare il microfono a clip fornito (o un altro microfono compatibile con connettore mini-XLR) all'ingresso microfono del trasmettitore.

Come alimentare il trasmettitore tramite USB?

Collegare un adattatore di alimentazione USB (venduto separatamente) alla porta micro-USB situata sul pannello laterale del trasmettitore. Ciò consente di alimentare il dispositivo senza utilizzare pile.

Come pulire il dispositivo?

Utilizzare un panno asciutto e morbido per pulire il trasmettitore e il microfono. Evitare qualsiasi contatto con umidità e prodotti chimici.

Qual è la portata massima?

La portata dipende dall'ambiente. Per prestazioni ottimali, evitare ostacoli metallici e interferenze. Consultare il manuale completo per maggiori dettagli.

MANUALE UTENTE PMD-750T MARANTZ

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

PMD-750T Trasmttitore

Microfono a condensatore Lavalier

Antivento in schiuma

Antivento in pelliccia sintetica

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina marantzpro.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina marantzpro.com/support.

Importanti precauzioni

Nota bene: Marantz Professional e inMusic non sono responsabili per l'uso dei rispettivi prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Marantz e inMusic non sono responsabili per l'uso improprio dei rispettivi prodotti causato dal mancato rispetto delle procedure di ispezione e di manutenzione. Per maggiori informazioni, fare inoltre riferimento al manuale di sicurezza e garanzia in dotazione.

Livello audio

L'esposizione a livelli audio estremamente elevati può causare la perdita permanente dell'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato i livelli di esposizione consentiti a certi tipi di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione audio (SPL) che superino tali limiti può causare la perdita dell'udito. Al momento di utilizzare attrezzature in grado di generare un elevato SPL, servirsi di dispositivi di protezione dell'udito per tutto il tempo in cui tale attrezzatura è in uso.

Ore al giorno SPL (dB) Esempio
8	90	Piccolo	concerto
6	92	Treno
4	95	Metropolitana
3 97 Monitor da tavolo di alto livello
2 100 Concerto di musica classica			ribaditrice
1,5	102	Macchina
1	105	Fabbrica
0,50	110	Aeroporto
0,25 o meno 115	Concerto rock

Caratteristiche

Trasmettitore

Pannello inferiore

1. Scomparto batterie: inserire (2) batterie AA a questo livello (non in dotazione). Si consiglia l'uso di batterie alcaline; sostituire sempre entrambe le batterie. Non mischiare diversi tipi di batterie.

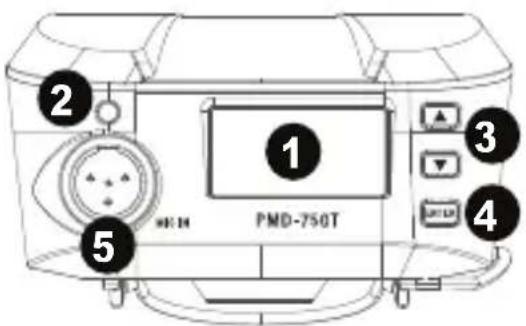

1. Display: il display mostra il canale sul quale sta comunicando l'apparecchio, lo stato del collegamento e il misuratore del livello della batteria.

2. LED Pair di collegamento: il LED lampeggia di rosso quando il trasmettitore è silenziato. Il LED lampeggia di blu quando cerca di collegarsi al ricevitore. Il LED sarà acceso di blu fisso quando è collegato al ricevitore.

1. Pulsanti di navigazione: premere questi tasti per cambiare le sezioni del display evidenziate.

2. Tasto Enter: premere questo tasto per navigare fino a un menu/sottomenu o per confermare una funzione specifica.

3. Ingresso mic: collegare il microfono a condensatore lavalier mini-XLR a questo livello.

Pannello laterale

1. Porta micro USB: collegare un adattatore di alimentazione USB (venduto separatamente) a questo livello per alimentare l'apparecchio quando non si utilizzano 2 batterie AA.

2. Accensione/spegnimento (on/off): tenere premuto questo tasto per accendere e spegnere l'apparecchio.

3. Clip da cintura: servirsi di questa clip per fissare il prodotto a un passante per la cintura o a una tasca.

Gli elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

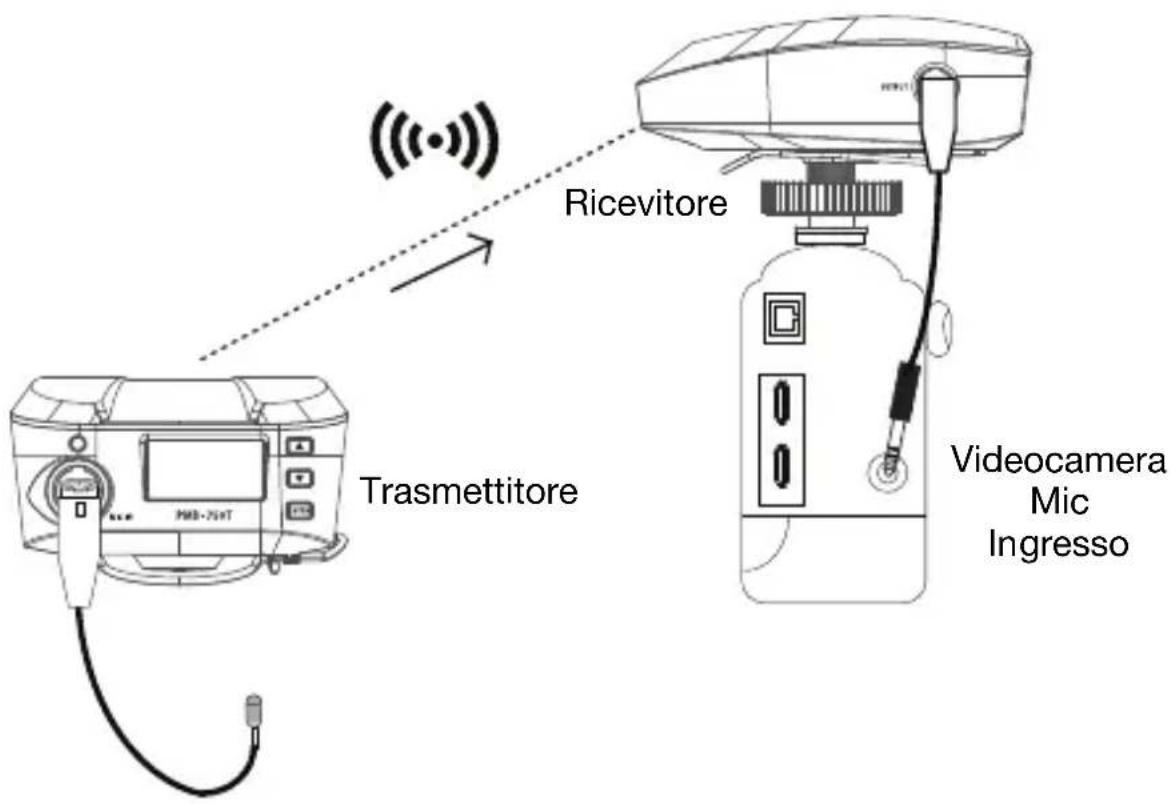

Esempio 1 – Operazione mono

Per inviare un segnale mono da un singolo trasmettitore al ricevitore:

1. Collegare il microfono all'ingresso mic sul trasmettitore e collegare l'uscita audio all'ingresso mic esterno della videocamera. Mantenere i comandi del volume sulla videocamera ai livelli minimi.
2. Se necessario, regolare il livello RF dB sul trasmettitore per ottenere un segnale forte per una migliore portata operativa e una migliore resistenza ai rumori.
3. Accendere la videocamera, regolare il livello dell'uscita RX sul ricevitore e il livello di ingresso dell'ingresso del microfono esterno della videocamera per sentire il segnale audio (o visualizzare il livello sul livello di ingresso della videocamera).
4. Nelle impostazioni di registrazione audio della videocamera, assicurarsi che sia impostato su Manual anziché su Auto. Verificare il misuratore di livello di ingresso e regolare il livello in modo che i suoni più forti abbiano picco attorno a -12 dB. Assicurarsi che il suono non superi 0 dB, in quanto si verificherebbe distorsione del segnale.

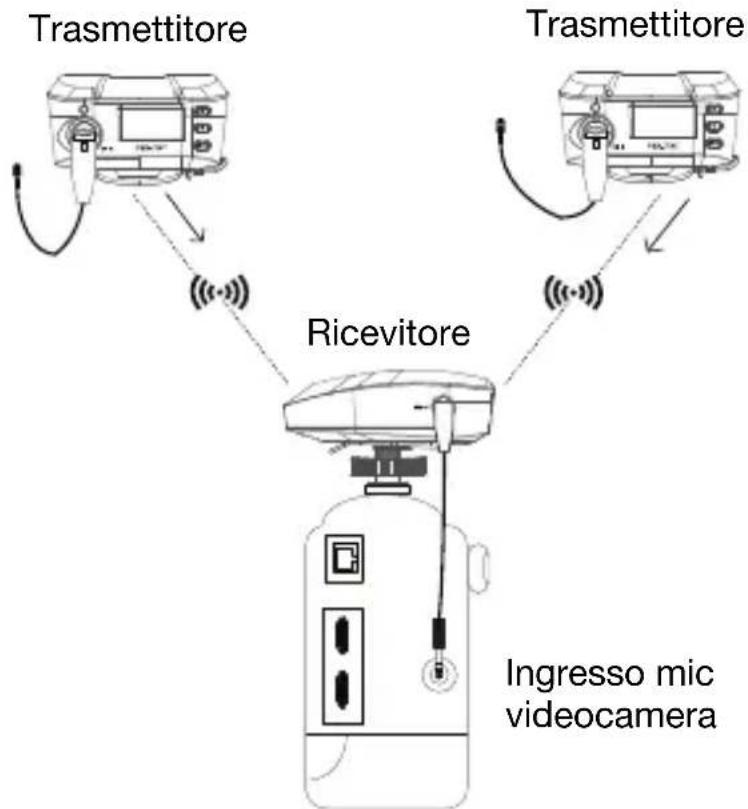

Esempio 2 - Operazione stereo

Per inviare un segnale stereo da 2 trasmettitori al ricevitore:

1. Collegare il microfono agli ingressi mic sui trasmettitori e collegare l'uscita audio del ricevitore all'ingresso mic esterno della videocamera. Mantenere i comandi del volume sulla videocamera ai livelli minimi.
2. Se necessario, regolare il livello RF dB sul trasmettitore per ottenere un segnale forte per una migliore portata operativa e una migliore resistenza ai rumori.
3. Accendere la videocamera, regolare il livello dell'uscita RX sul ricevitore e il livello di ingresso dell'ingresso del microfono esterno della videocamera per sentire il segnale audio (o visualizzare il livello sul livello di ingresso della videocamera).
4. Nelle impostazioni di registrazione audio della videocamera, assicurarsi che sia impostato su Manual anziché su Auto. Verificare il misuratore di livello di ingresso e regolare il livello in modo che i suoni più forti abbiano picco attorno a -12 dB. Assicurarsi che il suono non superi 0 dB, in quanto si verificherebbe distorsione del segnale.
5. Impostare il menu di uscita del ricevitore su Stereo e regolare il livello di uscita per ottenere un segnale forte senza salti.

Operazione

Per configurare e utilizzare il PMD-750T, seguire i passaggi indicati nel capitolo Collegamento del trasmettitore e del ricevitore in ordine. Se si sta configurando un impianto che impiega due trasmettitori, configurare ciascun trasmettitore uno alla volta e mantenere acceso ciascuno di essi mentre si configura l'altro.

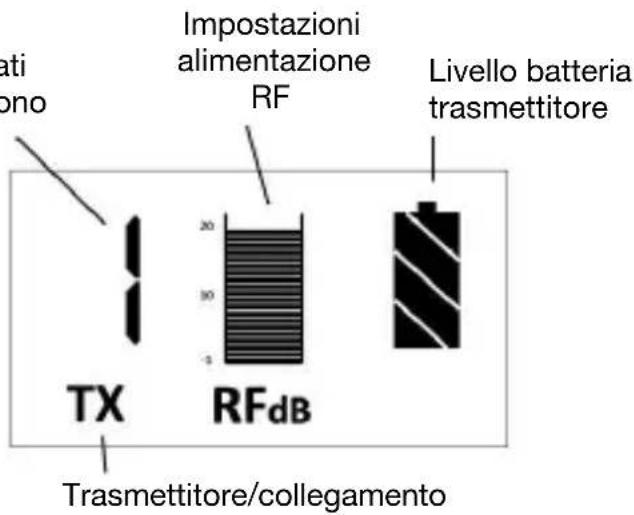

Menu trasmettitore

Il numero di trasmettitori collegati (nell'ordine in cui sono stati collegati)

Menu principale:

- Silenzia/annulla il silenziamento del trasmettitore premendo e rilasciando rapidamente il tasto Power.

Modalità di collegamento:

- Premere i tasti di navigazione per portare il cursore sull'icona TX. Una volta evidenziato TX, l'icona mostra PAIR a display. Premere Enter per entrare in modalità di collegamento e l'icona lampeggerà in attesa del collegamento del ricevitore. Una volta effettuato il collegamento, l'icona si illuminerà in maniera fissa.

Livello RF:

- Premere e rilasciare il tasto Enter sul ricevitore per evidenziare il misuratore e servirsi dei tasti navigazione per regolare l'alimentazione RF. L'impostazione predefinita è 10 dBm. Il valore può essere impostato su: -1, 3, 5, 8, 10, 12, 14, 16, 20 dBm.

Collegamento di trasmettitore e ricevitore

Collegamento di 1 trasmettitore al ricevitore (automatico)

1. Accendere il ricevitore. Entrerà in modalità di collegamento.

2. Accendendo il trasmettitore si collegherà automaticamente con il ricevitore.

Collegamento di 2 trasmettitori al ricevitore (automatico)

1. Accendere il ricevitore. Entrerà in modalità di collegamento.

2. Accendere i ricevitori. Entreranno in modalità di collegamento. Il primo trasmettitore si collegherà automaticamente con il ricevitore.

3. Una volta che il Trasmettitore 1 è collegato il Trasmettitore 2 si collegherà al ricevitore. Quando il Trasmettitore 2 è collegato al ricevitore, sul display del trasmettitore compare la scritta "2 TX".

4. Il display del ricevitore mostrerà "Mono" o "Stereo". Premere Enter per selezionarlo e servirsi dei tasti navigazione per commutare tra "Mono" e "Stereo". Premere Enter per confermare la selezione.

Collegamento di 1 o 2 trasmettitori al ricevitore (manuale)

1. Accendere il ricevitore e i trasmettitori.

2. Premere i tasti di navigazione per portare il cursore sull'icona TX. Una volta evidenziato TX, l'icona mostra PAIR a display. Premere Enter sul/i trasmettitore/i per entrare in modalità di collegamento e l'icona lampeggerà in attesa del collegamento del ricevitore. Una volta effettuato il collegamento, l'icona si illuminerà in maniera fissa.

3. Il display del ricevitore mostrerà "Mono" o "Stereo". Premere Enter per selezionarlo e servirsi dei tasti navigazione per commutare tra "Mono" e "Stereo". Premere Enter per confermare la selezione.

Nota bene: la modalità di uscita è impostata automaticamente su “Mono” quando è collegato un solo trasmettitore.
