Type de produit	Système micro-cravate sans fil (émetteur de poche avec micro-cravate)
Marque	Marantz
Modèle	PMD-750T
Alimentation	2 piles AA (alcalines recommandées) ou adaptateur USB (vendu séparément)
Contenu de la boîte	Émetteur PMD-750T, micro-boutonnière à condensateur, écran antivent en mousse, écran en fourrure synthétique, guide d'utilisation, consignes de sécurité et garantie
Fonctions principales	Transmission sans fil, modes Mono et Stéréo, réglage du niveau RF (-1 à 20 dBm), jumelage automatique ou manuel, mise en sourdine
Connectivité	Entrée micro mini-XLR, port micro-USB (alimentation), sortie audio vers récepteur
Indicateurs	Écran d'affichage, DEL de jumelage (rouge/bleu), indicateur de charge des piles
Sécurité	Protection auditive contre les niveaux sonores élevés (conformément aux recommandations OSHA)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Consultez le site marantzpro.com/support pour les pièces détachées et les réparations.
Informations générales	Utilisation avec récepteur Marantz compatible. Voir la notice complète pour les détails de configuration.

FOIRE AUX QUESTIONS - PMD-750T MARANTZ

Comment jumeler l'émetteur et le récepteur ?

Allumez le récepteur (mode jumelage automatique) puis allumez l'émetteur. Pour un jumelage manuel, mettez l'icône TX en surbrillance sur l'émetteur à l'aide des touches de navigation, appuyez sur Enter pour passer en mode jumelage, puis répétez sur le récepteur.

Comment régler le niveau RF ?

Sur le récepteur, appuyez sur Enter pour mettre le vumètre en surbrillance, puis utilisez les touches de navigation pour ajuster le niveau RF. Les valeurs possibles sont : -1, 3, 5, 8, 10, 12, 14, 16 et 20 dBm.

Comment utiliser le système en mode stéréo ?

Jumelez deux émetteurs au récepteur. Une fois les deux jumelés, le récepteur affiche 'Mono' ou 'Stereo'. Appuyez sur Enter, puis utilisez les touches de navigation pour sélectionner 'Stereo' et confirmez avec Enter.

Comment mettre l'émetteur en sourdine ?

Appuyez rapidement sur la touche d'alimentation de l'émetteur pour activer ou désactiver la sourdine. La DEL devient rouge fixe lorsque la sourdine est active.

Quels types de piles utiliser ?

Utilisez deux piles AA, de préférence alcalines. Remplacez toujours les deux piles en même temps et ne mélangez pas différents types de piles.

Que faire si la DEL clignote en rouge ?

La DEL rouge clignotante indique que l'émetteur est en sourdine. Appuyez sur la touche d'alimentation pour désactiver la sourdine. Si la DEL bleue clignote, l'émetteur tente de se jumeler.

Comment brancher un micro externe ?

Branchez le microphone-boutonnière fourni (ou un autre micro compatible avec connecteur mini-XLR) dans l'entrée microphone de l'émetteur.

Comment alimenter l'émetteur via USB ?

Branchez un adaptateur d'alimentation USB (vendu séparément) dans le port micro-USB situé sur le panneau latéral de l'émetteur. Cela permet d'alimenter l'appareil sans utiliser de piles.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour nettoyer l'émetteur et le microphone. Évitez tout contact avec l'humidité et les produits chimiques.

Quelle est la portée maximale ?

La portée dépend de l'environnement. Pour des performances optimales, évitez les obstacles métalliques et les interférences. Consultez la notice complète pour plus de détails.

MODE D'EMPLOI PMD-750T MARANTZ

Contenu de la boîte

Émetteur PMD-750T

Micro-boutonnière à condensateur

Écran antivent en mousse

Écran en fourrure synthétique

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter marantzpro. com.

Pour de l'assistance supplémentaire, veuillez visiter le site marantzpro. com/support.

Consignes de sécurité importantes

Veuillez noter : Marantz Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Marantz et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causée par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon l'OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour NPA (dB) Exemple
8 90 Petite salle de spectacle
6	92	Train
4	95	Rame de
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1,5	102	Riveteuse
1	105	Usine de
0,50	110	Aéroport
0,25 ou moins 115	Concert rock

Panneau derrière

1. Compartiment des piles : Ce compartiment permet d'insérer 2 piles AA (non fournies) afin d'alimenter l'appareil. Nous recommandons d'utiliser des piles alcalines. Veillez à toujours remplacer les deux piles en même temps et à ne pas mélanger les types de piles.

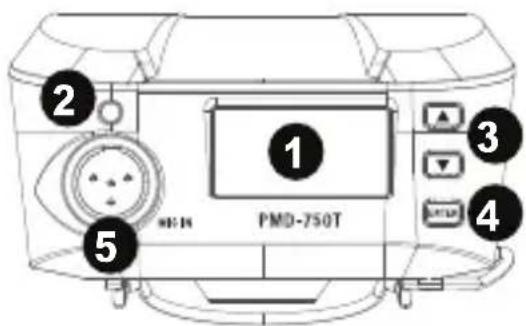

1. Écran d'affichage : L'écran affiche le canal utilisé par l'appareil pour communiquer, l'état de jumelage et l'indicateur de niveau de charge des piles.
2. DEL Pair: La DEL devient rouge et clignote lorsque l'émetteur est mis en sourdine. La DEL devient bleue et clignote lorsque l'émetteur essaie de se jumeler au récepteur. La DEL devient bleue lorsque l'émetteur est jumelé au récepteur.

1. Touches de navigation : Ces touches permettent de déplacer le curseur sur les différentes sections de l'écran.
2. Touche Enter : Appuyer sur cette touche permet de sélectionner une option menu/sous-menu ou de confirmer une fonction spécifique.
3. Entrée microphone : Cette entrée permet de brancher le microphone-boutonnière à condensateur équipé d'un connecteur mini-XLR fourni.

Panneau latéral

1. Port micro-USB : Ce port permet de brancher un adaptateur d'alimentation USB (vendu séparément) afin d'alimenter l'appareil lorsque les piles AA ne sont pas utilisées.
2. Interrupteur d'alimentation : Maintenir cette touche enfoncée permet de mettre l'appareil sous et hors tension.
3. Clip de ceinture : Ce clip permet de fixer l'appareil à une boucle de ceinture ou à une poche.

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

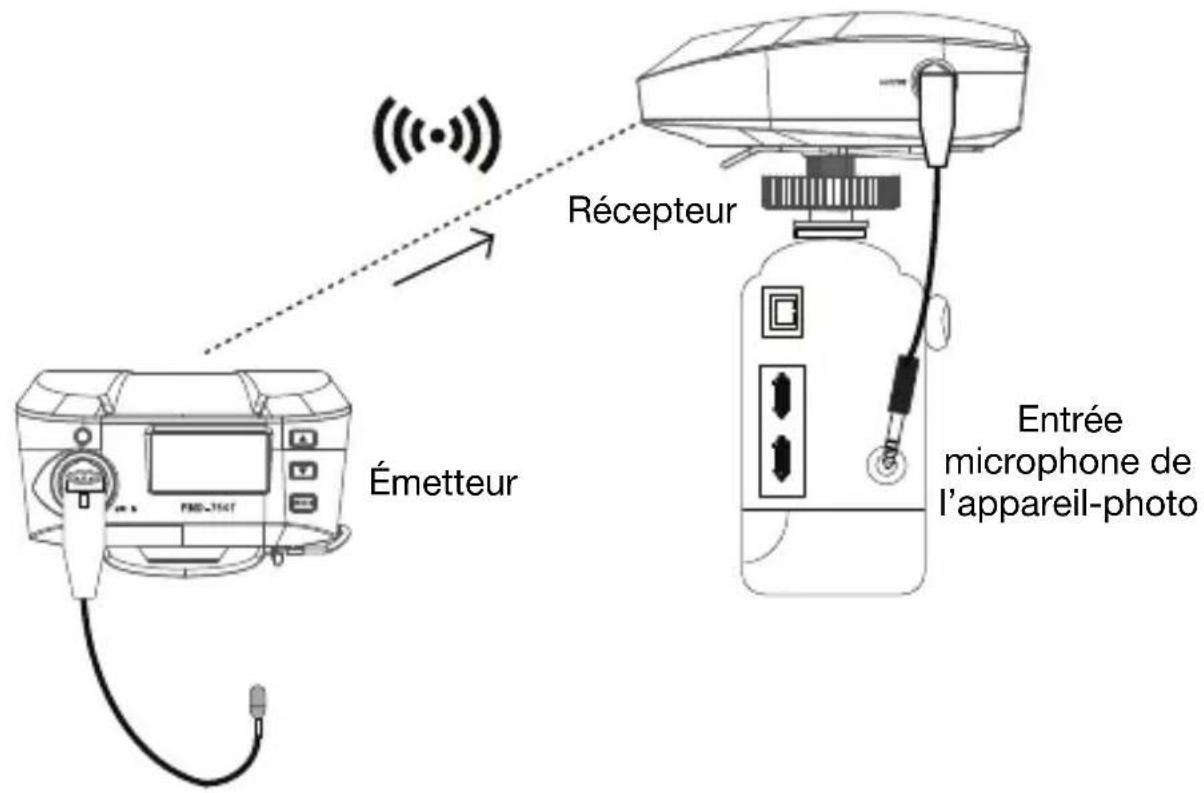

Exemple 1 – fonctionnement mono

Pour transmettre des signaux mono provenant d'un seul émetteur au récepteur :

1. Raccordez le microphone à l'entrée microphone de l'émetteur et raccordez la sortie audio du récepteur à l'entrée microphone externe de l'appareil-photo. Réglez les niveaux du volume de l'appareil-photo au minimum.
2. Au besoin, réglez le niveau RF dB de l'émetteur pour obtenir un signal plus puissant afin d'augmenter la portée de fonctionnement et d'améliorer la résistance au bruit.
3. Allumez l'appareil-photo, ajustez le niveau de sortie RX du récepteur et le niveau d'entrée de l'entrée microphone externe de l'appareil-photo pour entendre le signal audio (ou afficher le niveau d'entrée de l'appareil-photo).
4. Dans les paramètres d'enregistrement audio de votre appareil-photo, veillez à ce que le mode Manuel soit sélectionné plutôt que le mode Auto. Vérifiez le vumètre du niveau d'entrée et ajustez les niveaux de sorte que le son le plus fort ne dépasse pas -12 dB. Assurez-vous que le son n'excède pas 0 dB afin d'éviter l'écrêtement du signal.

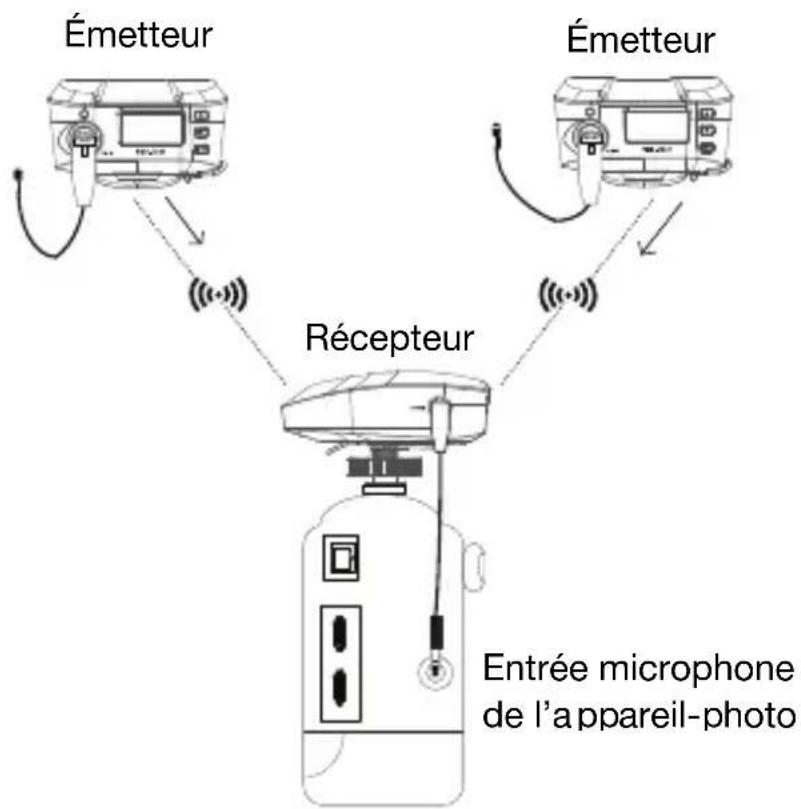

Exemple 2 - fonctionnement stéréo

Pour transmettre des signaux stéréo provenant de deux émetteurs au récepteur :

1. Raccordez les microphones aux entrées microphone des émetteurs et raccordez la sortie audio du récepteur à l'entrée microphone externe de l'appareil-photo. Réglez les niveaux du volume de l'appareil-photo au minimum.
2. Au besoin, réglez le niveau RF dB de l'émetteur pour obtenir un signal plus puissant afin d'augmenter la portée de fonctionnement et d'améliorer la résistance au bruit.
3. Allumez l'appareil-photo, ajustez le niveau de sortie RX du récepteur et le niveau d'entrée de l'entrée microphone externe de l'appareil-photo pour entendre le signal audio (ou afficher le niveau d'entrée de l'appareil-photo).
4. Dans les paramètres d'enregistrement audio de votre appareil-photo, veillez à ce que le mode Manuel soit sélectionné plutôt que le mode Auto. Vérifiez le vumètre du niveau d'entrée et ajustez les niveaux de sorte que le son le plus fort ne dépasse pas -12 dB. Assurez-vous que le son n'excède pas 0 dB afin d'éviter l'écrêtement du signal.
5. Réglez la sortie de l'émetteur sur Stereo et réglez le niveau de sortie afin d'obtenir un signal puissant sans écrêtage.

Fonctionnement

Pour configurer et utiliser le PMD-750T, veuillez suivre les étapes décrites dans la section Jumelage de l'émetteur et du récepteur dans l'ordre. Lors de la configuration d'un système qui utilise deux émetteurs, vous devez procéder à l'installation d'un émetteur à la fois en vous assurant de garder chaque émetteur sous tension alors que vous configurez les autres.

Menu de l'émetteur :

Le nombre d'émetteurs jumelés (dans l'ordre qu'ils ont été jumelés)

Réglage du signal RF

Indicateur de charge des piles de l'émetteur

Menu principal :

- Appuyez et relâchez rapidement la touche d'alimentation de l'émetteur pour activer et désactiver la mise en sourdine de l'émetteur.

Mode de jumelage :

- Utilisez les touches de navigation pour déplacer le curseur sur l'icône TX. Une fois TX mis en surbrillance, l'icône affichera PAIR. Appuyez sur la touche Enter pour passer en mode jumelage et l'icône se mettra à clignoter jusqu'à ce que le récepteur soit jumelé. Une fois le récepteur jumelé, l'icône restera allumée.

Niveau RF :

- Appuyez et relâchez la touche Enter du récepteur afin de mettre le vumètre en surbrillance et utiliser les touches de navigation pour régler le niveau RF. Le réglage par défaut est 10 dBm. Vous pouvez également le régler sur : -1, 3, 5, 8, 10, 12, 14, 16 et 20 dBm.

Jumelage de l'émetteur et du récepteur

Jumelage du récepteur avec un seul émetteur (automatique) :

1. Allumez le récepteur et il lancera automatiquement le mode jumelage.
2. Allumez l'émetteur et il se jumellera automatiquement au récepteur.

Jumelage du récepteur avec deux émetteurs (automatique) :

1. Allumez le récepteur et il lancera automatiquement le mode jumelage.
2. Dès que les émetteurs seront mis sous tension, ils lanceront automatiquement le mode jumelage. Le premier émetteur se jumellera automatiquement au récepteur.
3. Une fois que le premier émetteur est jumelé, le deuxième émetteur se jumellera au récepteur. Lorsque le deuxième émetteur est jumelé au récepteur, l'émetteur affichera « 2 TX ».
4. Le récepteur affichera « Mono » ou « Stereo ». Appuyez sur la touche Enter pour le sélectionner et

utilisez les touches de sélection des canaux pour basculer entre les modes « Mono » et « Stereo ». Appuyez sur la touche Enter pour confirmer la sélection.

Jumelage du récepteur avec un ou deux émetteurs (manuel) :

1. Allumez le récepteur et le ou les émetteurs.
2. Utilisez les touches de navigation pour déplacer le curseur sur l'icône TX. Une fois TX mis en surbrillance, l'icône affichera PAIR. Sur le ou les émetteurs, appuyez sur la touche Enter pour passer en mode jumelage et l'icône se mettra à clignoter jusqu'à ce que le récepteur soit jumelé. Une fois le récepteur jumelé, l'icône restera allumée.
3. Le récepteur affichera « Mono » ou « Stéréo ». Appuyez sur la touche Enter pour le sélectionner et utilisez les touches de navigation pour basculer entre les modes « Mono » et « Stereo ». Appuyez sur la touche Enter pour confirmer la sélection.

Remarque : Le mode de sortie est automatiquement réglé sur « Mono » lorsqu'un seul émetteur est jumelé.
