Produkttyp	Drahtloses Lavaliermikrofon-System (Taschensender mit Lavaliermikrofon)
Marke	Marantz
Modell	PMD-750T
Stromversorgung	2 AA-Batterien (Alkali empfohlen) oder USB-Adapter (separat erhältlich)
Lieferumfang	PMD-750T-Sender, Kondensator-Ansteckmikrofon, Schaumstoff-Windschutz, Kunstfell-Windschutz, Bedienungsanleitung, Sicherheitshinweise und Garantie
Hauptfunktionen	Drahtlose Übertragung, Mono- und Stereomodi, RF-Pegel einstellbar (-1 bis 20 dBm), automatisches oder manuelles Pairing, Stummschaltung
Konnektivität	Mikrofoneingang mini-XLR, Micro-USB-Anschluss (Stromversorgung), Audioausgang zum Empfänger
Anzeigen	Display, Pairing-LED (rot/blau), Batteriestandsanzeige
Sicherheit	Gehörschutz gegen hohe Schallpegel (gemäß OSHA-Empfehlungen)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Nicht Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	Besuchen Sie marantzpro.com/support für Ersatzteile und Reparaturen.
Allgemeine Informationen	Verwendung mit kompatiblem Marantz-Empfänger. Siehe vollständige Anleitung für Konfigurationsdetails.

Häufig gestellte Fragen - PMD-750T MARANTZ

Wie pairt man Sender und Empfänger?

Schalten Sie den Empfänger ein (automatischer Pairing-Modus), dann schalten Sie den Sender ein. Für manuelles Pairing: Markieren Sie das TX-Symbol auf dem Sender mit den Navigationstasten, drücken Sie Enter, um in den Pairing-Modus zu wechseln, und wiederholen Sie dies am Empfänger.

Wie stelle ich den RF-Pegel ein?

Drücken Sie am Empfänger Enter, um die VU-Anzeige hervorzuheben, und verwenden Sie dann die Navigationstasten, um den RF-Pegel einzustellen. Mögliche Werte: -1, 3, 5, 8, 10, 12, 14, 16 und 20 dBm.

Wie verwende ich das System im Stereomodus?

Pairing von zwei Sendern mit dem Empfänger. Sobald beide gepairt sind, zeigt der Empfänger 'Mono' oder 'Stereo'. Drücken Sie Enter, wählen Sie mit den Navigationstasten 'Stereo' und bestätigen Sie mit Enter.

Wie schalte ich den Sender stumm?

Drücken Sie kurz die Ein-/Aus-Taste des Senders, um die Stummschaltung zu aktivieren oder zu deaktivieren. Die LED leuchtet dauerhaft rot, wenn die Stummschaltung aktiv ist.

Welche Batterietypen verwenden?

Verwenden Sie zwei AA-Batterien, vorzugsweise Alkali. Ersetzen Sie immer beide Batterien gleichzeitig und mischen Sie keine unterschiedlichen Batterietypen.

Was tun, wenn die LED rot blinkt?

Die blinkende rote LED zeigt an, dass der Sender stummgeschaltet ist. Drücken Sie die Ein-/Aus-Taste, um die Stummschaltung zu deaktivieren. Wenn die blaue LED blinkt, versucht der Sender zu pairen.

Wie schließe ich ein externes Mikrofon an?

Schließen Sie das mitgelieferte Ansteckmikrofon (oder ein anderes kompatibles Mikrofon mit mini-XLR-Stecker) an den Mikrofoneingang des Senders an.

Wie versorge ich den Sender über USB mit Strom?

Schließen Sie einen USB-Netzadapter (separat erhältlich) an den Micro-USB-Anschluss an der Seite des Senders an. Dadurch wird das Gerät ohne Batterien betrieben.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch, um Sender und Mikrofon zu reinigen. Vermeiden Sie Kontakt mit Feuchtigkeit und Chemikalien.

Wie groß ist die maximale Reichweite?

Die Reichweite hängt von der Umgebung ab. Für optimale Leistung vermeiden Sie Metallhindernisse und Störungen. Weitere Details entnehmen Sie der vollständigen Anleitung.

BEDIENUNGSANLEITUNG PMD-750T MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

PMD-750T Sender

Lavalier-Kondensatormikrofon

Schaumstoff-Windschutz

Kunstfellwindschutz

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte marantzpro.com.

Für zusätzlichen Produkt-Support besuchen Sie marantzpro.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Marantz Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Marantz Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag SPL (dB) Beispiel
8	90	Kleines	Konzert
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke	Deskto
2 100 Konzert mit klassischer Musik
1.5	102	Nietmaschine
1	105	Maschinenfabrik
0.50	110	Flughafen
0.25 oder weniger	115 Rock-Konzert

Funktionen

Sender

Unterseite

1. Batteriefach: Legen Sie hier (2) AA Batterien ein (nicht im Lieferumfang enthalten). Wir empfehlen Alkalibatterien; Ersetzen Sie immer beide Batterien. Verwenden Sie keine unterschiedlichen Batterietypen.

1. Display: Auf dem Display erscheinen der Kanal, auf dem das Gerät kommuniziert, sowie der Koppel-Status und die Batteriestandanzeige.

2. Pair-LED: Die LED blinkt rot, wenn der Sender stummgeschaltet ist. Die LED blinkt blau, wenn das Gerät mit dem Empfänger verbunden werden soll. Die LED leuchtet dauerhaft blau, wenn sie mit dem Empfänger gekoppelt ist.

1. Navigationstasten: Drücken Sie diese Tasten, um zu ändern, welche Bereiche des Displays hervorgehoben werden.

2. Enter-Taste: Drücken Sie diese Taste, um zu einer Menü-/Untermenü-Auswahl zu navigieren oder eine bestimmte Funktion zu bestätigen.

3. Mic-Eingang: Schließen Sie hier das mitgelieferte Mini-XLR Lavalier-Kondensatormikrofon an.

Seitenteil

1. Mikro-USB-Anschluss: Schließen Sie einen USB-Netzadapter (separat erhältlich) an, um das Gerät mit Strom zu versorgen, wenn Sie keine 2 AA-Batterien verwenden.

2. Einschalten/Ausschalten: Halten Sie diese Taste gedrückt, um das Gerät ein- oder auszuschalten.

3. Gürtelclip: Befestigen Sie diesen Clip, um eine Gürtelschlaufe oder eine Tasche zu sichern.

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

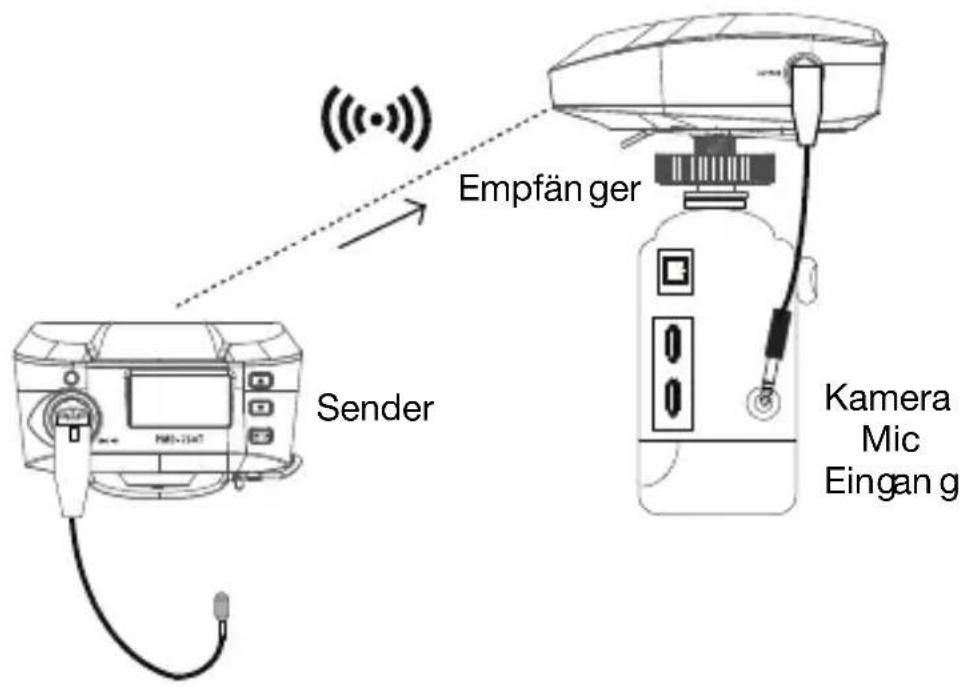

Beispiel 1 - Mono-Betrieb

Um ein Monosignal von einem einzigen Sender an den Empfänger zu senden:

1. Verbinden Sie Ihr Mikrofon mit dem Mikrofoneingang am Sender und verbinden Sie den Audioausgang des Empfängers mit dem externen Mikrofoneingang Ihrer Kamera. Belassen Sie die Lautstärkeregler der Kamera auf den niedrigsten Einstellungen.
2. Falls erforderlich, stellen Sie den RF dB-Pegel am Sender ein, um ein starkes Signal für einen besseren Betriebsbereich und Rauschwiderstand zu erhalten.
3. Schalten Sie die Kamera ein, stellen Sie den RX-Ausgangspegel am Empfänger und den Eingangspegel des externen Mikrofoneingangs der Kamera ein, um das Audiosignal zu hören (oder den Eingangspegels der Kamera anzuzeigen).
4. Vergewissern Sie sich, dass die Audio-Aufnahmeeinstellungen Ihrer Kamera auf Manual und nicht auf Auto eingestellt sind. Überprüfen Sie das Eingangspegel-Messgerät und stellen Sie den Pegel so ein, dass die lautesten Signale um -12 dB liegen. Vergewissern Sie sich, dass der Ton 0 dB nicht überschreitet, wodurch das Signal verfälscht wird.

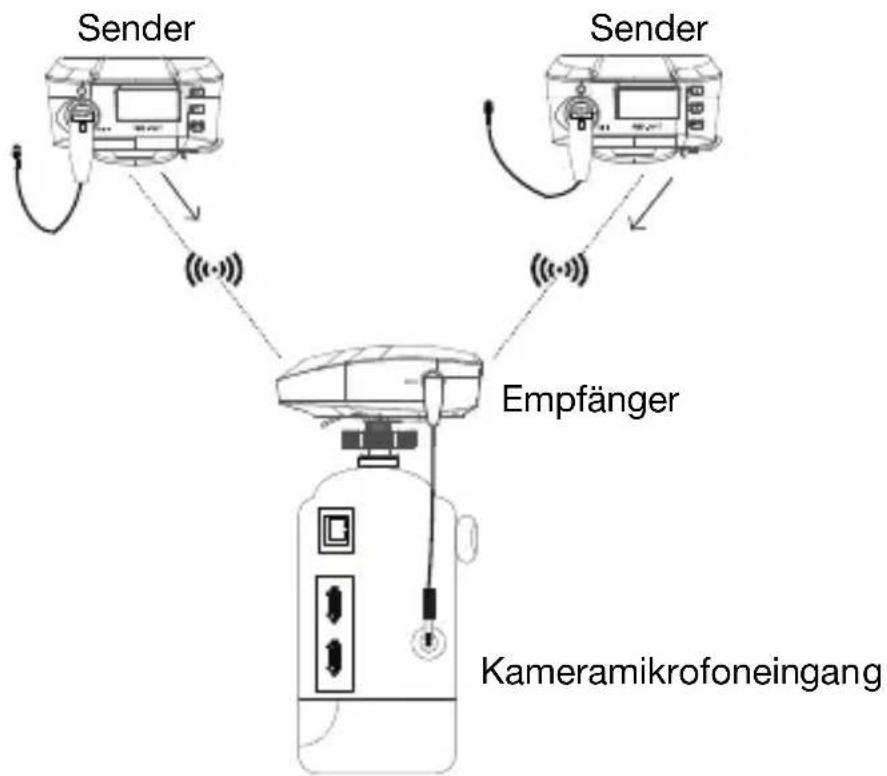

Beispiel 2 - Stereobetrieb

Um ein Stereosignal von 2 Sendeern an den Empfänger zu senden:

1. Verbinden Sie Ihr Mikrofon mit den Mikrofoneingängen der Sender und verbinden Sie den Audioausgang des Empfängers mit dem externen Mikrofoneingang Ihrer Kamera. Belassen Sie die Lautstärkeregler der Kamera auf den niedrigster Einstellungen.
2. Falls erforderlich, stellen Sie den RF dB-Pegel am Sender ein, um ein starkes Signal für einen besseren Betriebsbereich und Rauschwiderstand zu erhalten.
3. Schalten Sie die Kamera ein, stellen Sie den RX-Ausgangspegel am Empfänger und den Eingangspegel des externen Mikrofoneingangs der Kamera ein, um das Audiosignal zu hören (oder den Eingangspegels der Kamera anzuzeigen).
4. Vergewissern Sie sich, dass die Audio-Aufnahmeeinstellungen Ihrer Kamera auf Manual und nicht auf Auto eingestellt sind. Überprüfen Sie das Eingangspegel-Messgerät und stellen Sie den Pegel so ein, dass die lautesten Signale um -12 dB liegen. Vergewissern Sie sich, dass der Ton 0 dB nicht überschreitet, wodurch das Signal verfälscht wird.
5. Stellen Sie das Ausgabe-Menü des Empfängers auf Stereo und passen Sie den Ausgangspegel an, um ein starkes Signal ohne Clipping zu erhalten.

Betrieb

Um Ihren PMD-750T einzurichten und zu verwenden, folgen Sie den Schritten im Kapitel Sender und Empfänger koppeln in der richtigen Reihenfolge. Wenn Sie ein System mit zwei Sendern einrichten, richten Sie jeden Sender einzeln ein und halten Sie jeden Sender eingeschaltet, während Sie die zusätzliche Einheit einrichten.

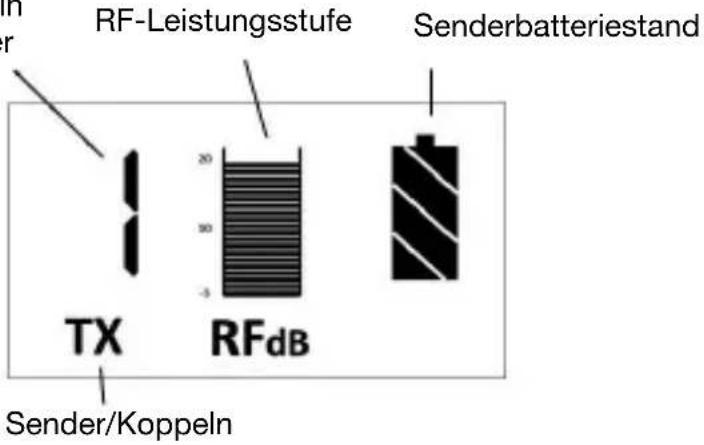

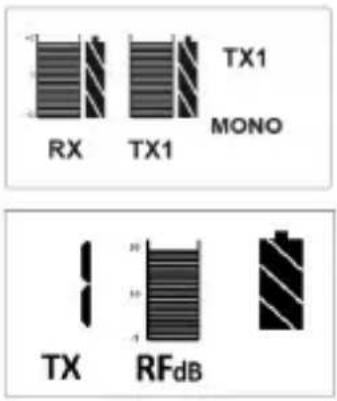

Sendermenü

Die Anzahl der gekoppelten Sender (in der Reihenfolge, in der die Verbindung hergestellt wurde)

Hauptmenü:

- Stummschaltung/Aufheben der Stummschaltung des Senders durch schnelles Drücken des Netzschalters.

Koppelmodus:

- Bewegen Sie den Cursor mit den Navigationstasten auf das TX-Symbol. Sobald TX markiert ist, zeigt das Symbol PAIR an. Drücken Sie die Taste Enter, um in den Kopplungsmodus zu wechseln. Das Symbol beginnt zu blinken und wartet bis der Empfänger die Verbindung hergestellt hat. Nachdem eine Verbindung hergestellt wurde leuchtet das Symbol durchgehend.

RF-Stufe:

- Drücken Sie kurz die Enter-Taste am Empfänger, um die Anzeige zu markieren und verwenden die Navigationstasten, um die RF-Leistung einzustellen. Die Standardeinstellung ist 10 dBm. Sie können dies auf folgende Werte einstellen: -1, 3, 5, 8, 10, 12, 14, 16, 20 dBm.

Koppeln von Sender und Empfänger

Koppeln von 1 Sender mit dem Empfänger (automatisch):

1. Schalten Sie den Empfänger ein und navigieren Sie in den Koppel-Modus.
2. Schalten Sie den Sender ein und er stellt automatisch mit dem Empfänger eine Verbindung her.

Koppeln von 2 Sendern mit dem Empfänger (automatisch):

1. Schalten Sie den Empfänger ein und navigieren Sie in den Koppel-Modus.
2. Schalten Sie die Sender ein und sie navigieren in den Koppel-Modus. Schalten Sie den ersten Sender ein und er stellt automatisch eine Verbindung mit dem Empfänger her.

3. Sobald Sender 1 gekoppelt ist, stellt Sender 2 eine Verbindung mit dem Empfänger her. Wenn Sender 2 an den Empfänger gekoppelt ist, zeigt die Senderanzeige „2 TX“ an.

4. Die Empfängeranzeige zeigt „Mono“ oder „Stereo“ an. Drücken Sie Enter, um sie auszuwählen, und wählen Sie mit den Navigationstasten zwischen „Mono“ und „Stereo“. Drücken Sie Enter, um die Auswahl zu bestätigen.

Koppeln von 1 oder 2 Sendeern mit dem Empfänger (manuell)

1. Schalten Sie den Empfänger und den/die Sender ein.

2. Bewegen Sie den Cursor mit den Navigationstasten auf das TX-Symbol. Sobald TX markiert ist, zeigt das Symbol PAIR an. Drücken Sie die Taste Enter am Sender (bzw. den Sendern), um in den Kopplungsmodus zu wechseln. Das Symbol beginnt zu blinken und wartet bis der Empfänger die Verbindung hergestellt hat. Nachdem eine Verbindung hergestellt wurde leuchtet das Symbol durchgehend.

3. Die Empfängeranzeige zeigt „Mono“ oder „Stereo“ an. Drücken Sie Enter, um sie auszuwählen, und wählen Sie mit den Navigationstasten zwischen „Mono“ und „Stereo“. Drücken Sie Enter, um die Auswahl zu bestätigen.

Hinweis: Der Ausgabemodus wird automatisch auf „Mono“ gesetzt, wenn nur ein Sender gekoppelt ist.
