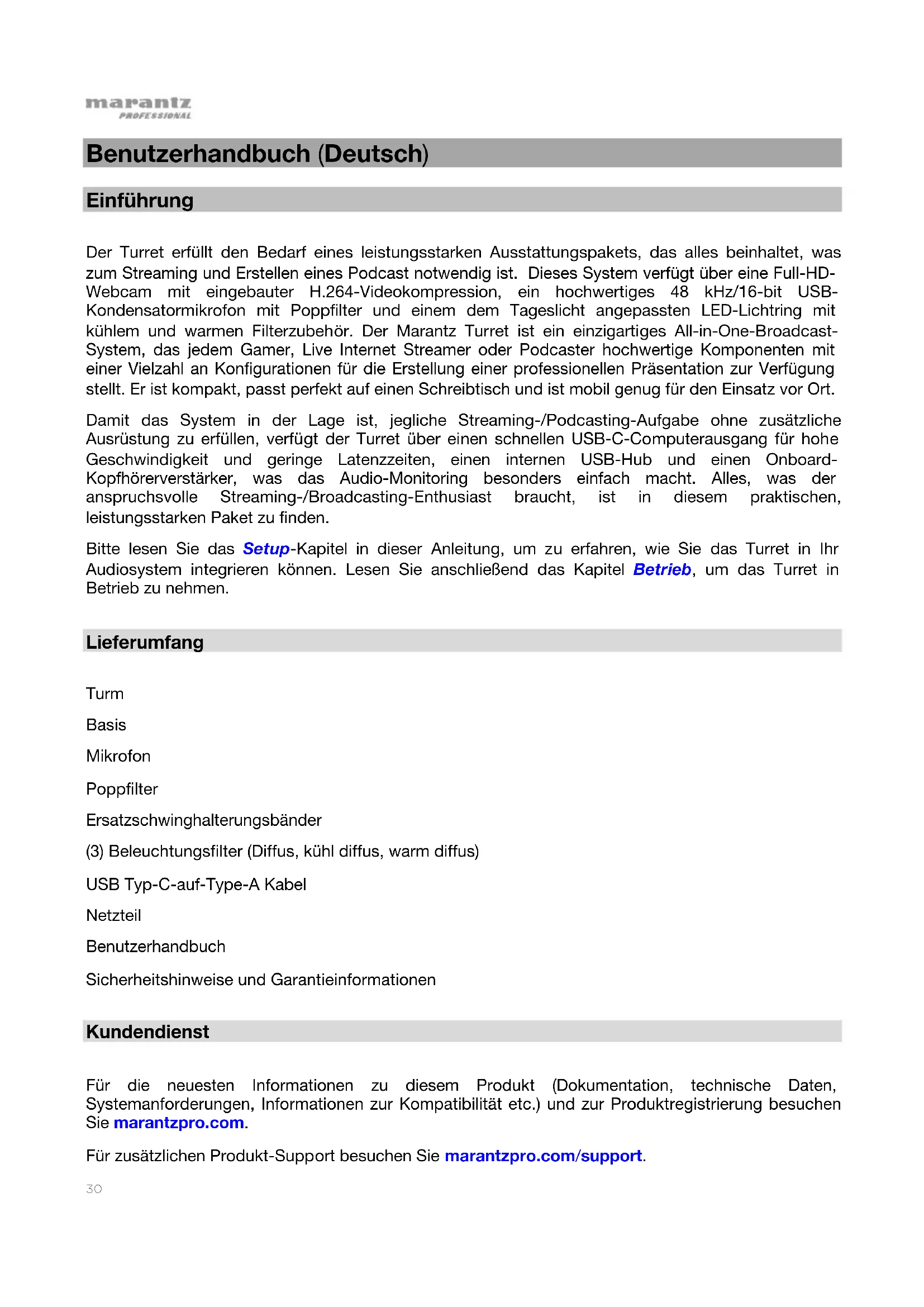

Benutzerhandbuch (Deutsch) Einführung Der Turret erfüllt den Bedarf eines leistungsstarken Ausstattungspakets, das alles beinhaltet, was zum Streaming und Erstellen eines Podcast notwendig ist. Dieses System verfügt über eine Full-HD- Webcam mit eingebauter H.264-Videokompression, ein hochwertiges 48 kHz/16-bit USB- Kondensatormikrofon mit Poppfilter und einem dem Tageslicht angepassten LED-Lichtring mit kühlem und warmen Filterzubehör. Der Marantz Turret ist ein einzigartiges All-in-One-Broadcast- System, das jedem Gamer, Live Internet Streamer oder Podcaster hochwertige Komponenten mit einer Vielzahl an Konfigurationen für die Erstellung einer professionellen Präsentation zur Verfügung stellt. Er ist kompakt, passt perfekt auf einen Schreibtisch und ist mobil genug für den Einsatz vor Ort. Damit das System in der Lage ist, jegliche Streaming-/Podcasting-Aufgabe ohne zusätzliche Ausrüstung zu erfüllen, verfügt der Turret über einen schnellen USB-C-Computerausgang für hohe Geschwindigkeit und geringe Latenzzeiten, einen internen USB-Hub und einen Onboard- Kopfhörerverstärker, was das Audio-Monitoring besonders einfach macht. Alles, was der anspruchsvolle Streaming-/Broadcasting-Enthusiast braucht, ist in diesem praktischen, leistungsstarken Paket zu finden. Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das Turret in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das Turret in Betrieb zu nehmen. Lieferumfang Turm Basis Mikrofon Poppfilter Ersatzschwinghalterungsbänder (3) Beleuchtungsfilter (Diffus, kühl diffus, warm diffus) USB Typ-C-auf-Type-A Kabel Netzteil Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie marantzpro.com. Für zusätzlichen Produkt-Support besuchen Sie marantzpro.com/support.31

Setup Anschluss Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

1. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang mit einer Steckdose zu

2. Verwenden Sie das mitgelieferte USB-Kabel, um diesen USB-Port mit der Aufschrift To PC mit

Ihrem Computer zu verbinden.

3. Optional: Verbinden Sie die USB-Flash-Laufwerke mit den USB-Ports 1 und/oder 2. Sie

können Ihren Computer verwenden, um auf diese Laufwerke zuzugreifen.

4. Optional: Verwenden Sie ein 3,5 mm (1/8”) Stereo-Audiokabel, um diesen Ausgang mit dem

Eingang eines externen Mixers, Lautsprechers usw. zu verbinden.

5. Optional: Befestigen Sie den gewünschten Beleuchtungsfilter am LED-Ringlicht. Verwenden Sie

den Brightness-Regler, um die Helligkeit des Lichtringes einzustellen. Hinweis: Vor Gebrauch entfernen Sie bitte die Plastikfolie vom Lichtfilter.

6. Verbinden Sie 3,5 mm (1/8”) Stereo-Kopfhörer mit dem Kopfhörerausgang. Stellen Sie die

Lautstärke mit dem Kopfhörerpegelregler ein.

7. Verwenden Sie den Mix-Regler, um die Balance zwischen dem Mikrofonsignal (Mic) und dem

Signal Ihres Computers (PC), den Sie im Kopfhörer hören, einzustellen.

8. Öffnen Sie Ihre Video- oder Audio-Aufnahmesoftware und wählen Sie Marantz Turret als

Standard-Wiedergabe- und Aufnahmegeräte Ihres Computers.

9. Sie sind nun bereit, die Aufnahme zu starten.32

Audio-Setup Um Turret als Standard-Wiedergabegerät einzustellen, folgen Sie den nachstehenden Anweisungen je nach Betriebssystem Ihres Computers. Windows:

1. Schließen Sie Ihr Turret mit dem mitgelieferten USB-Kabel an Ihren Computer an.

2. Suchen Sie das Lautsprechersymbol für die Lautstärke in der Taskleiste. Klicken Sie mit der

rechten Maustaste auf den Lautsprecher und wählen Wiedergabegeräte. Klicken Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Sound.

3. In der Windows-Systemsteuerung für Sound wählen Sie die Registerkarte Wiedergabe und

wählen Marantz Turret Audio als Standard-Gerät aus.

4. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie Marantz Turret Audio als Standard-

5. Klicken Sie in der rechten unteren Ecke auf Eigenschaften.

6. Klicken Sie im neuen Fenster auf die Registerkarte Erweitert und wählen Sie 2-Kanal, 24 Bit,

48000 Hz (Studio-Qualität) als Standardformat aus. Hinweis: Obwohl die Audio-Schnittstelle von Turret bis zu 24-Bit-Audio unterstützt, ist der Ausgang des Mikrofons nur 16-Bit.

7. Deaktivieren Sie beide Kontrollkästchen unter Exklusivmodus.

8. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen.

9. Klicken Sie auf OK, um das Fenster Sound zu schließen.

1. Schließen Sie Ihr Turret mit dem mitgelieferten USB-Kabel an Ihren Computer an.

2. Wählen Sie Anwendungen > Dienstprogramme > Audio-MIDI-Setup.

3. Wählen Sie im Fenster Audiogeräte die Option Marantz Turret Audio in der linken Spalte aus.

4. Klicken Sie mit der rechten Maustaste auf Marantz Turret Audio, und wählen Sie Dieses Gerät

für Soundeingabe verwenden.

5. Klicken Sie mit der rechten Maustaste auf Marantz Turret Audio, und wählen Sie Dieses Gerät

für Soundausgabe verwenden.

6. Schließen Sie das Fenster Audio-MIDI-Setup.

Video-Setup Um Turret als Video-Capture-Gerät einzustellen, folgen Sie den Anweisungen unten:

1. Schließen Sie Ihren Turret mit dem mitgelieferten USB-Kabel an Ihren Computer an.

2. Drücken Sie die Taste Kamera Ein/Aus, um die Kamera einzuschalten.

3. Öffnen Sie Ihre Software. Wenn Sie keine anderen Video-Capture-Geräte angeschlossen haben,

sollte Turret automatisch in den Videoeinstellungen Ihrer Software ausgewählt sein. Andernfalls wählen Sie Turret in der Liste der Video-Capture-Geräte aus.33

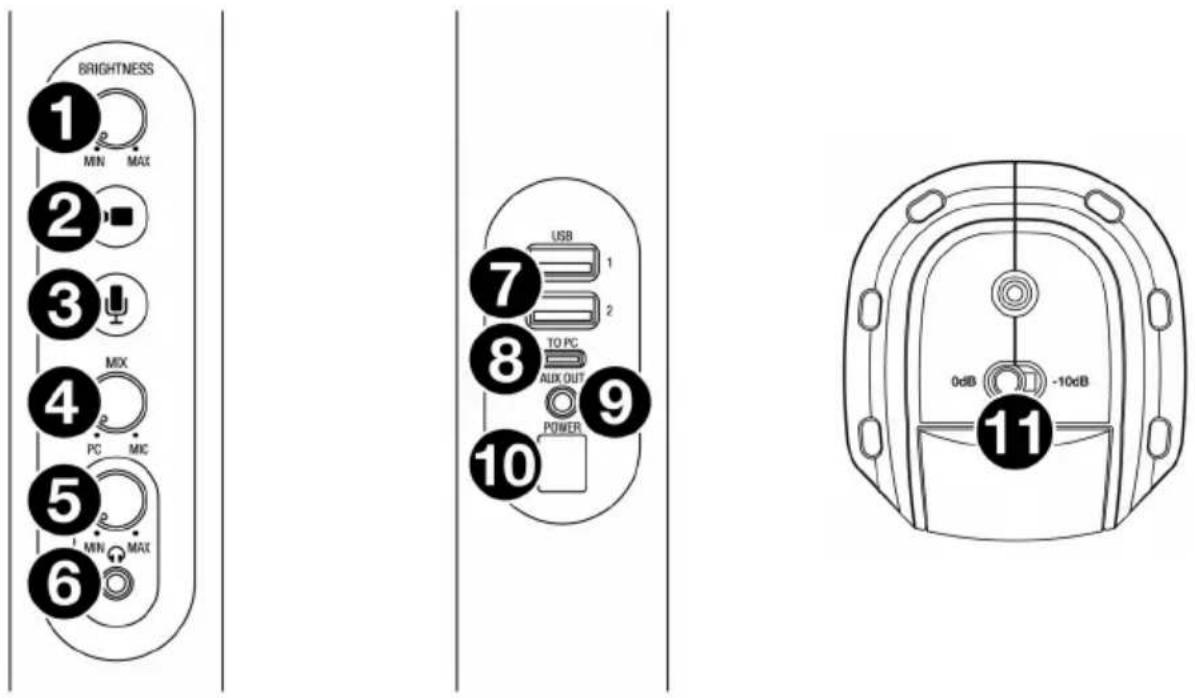

Funktionen Tower, Vorderseite Tower, Rückseite Mikrofon, Unterseite

1. Brightness: Drehen Sie diesen Regler, um die Helligkeit des Lichtringes um die Kamera anzupassen.

2. Kamera Ein/Aus: Drücken Sie diese Taste, um die Kamera ein-/auszuschalten.

3. Mikrofon Ein/Aus: Drücken Sie diese Taste, um das Mikrofon ein-/auszuschalten.

4. Mix: Drehen Sie diesen Regler, um die Balance der Audiosignale anzupassen, die an den

Kopfhörerausgang gesendet werden. Wenn Sie es gegen den Uhrzeigersinn in Richtung PC drehen, erhöht sich die Lautstärke des Computer-Audiosignals. Wenn Sie es im Uhrzeigersinn in Richtung Mic drehen, erhöht sich die Lautstärke des Mikrofon-Audiosignals.

5. Kopfhörerlautstärke: Mit diesem Regler stellen Sie die Kopfhörerlautstärke ein.

6. Kopfhörerausgang (3,5 mm/1/8", Stereo/TRS): Schließen Sie hier Ihren Kopfhörer an. Stellen Sie die

Lautstärke mit dem Kopfhörerpegelregler ein.

7. USB-Ports 1 & 2 (USB-Typ A): Schließen Sie USB-Laufwerke an diese USB-Ports an. Wenn der USB-

Anschluss mit der Aufschrift To PC an Ihren Computer angeschlossen ist, können Sie diesen Anschluss verwenden, um auf diese USB-Laufwerke zuzugreifen.

8. USB-Port To PC (USB-Typ C): Verwenden Sie das mitgelieferte USB-Kabel, um diesen USB-Port mit

Ihrem Computer zu verbinden. Diese Verbindung ermöglicht dem Turret, Audio- und Videodaten zu/von Ihrem Computer zu senden/zu empfangen. Sie erlaubt auch allen USB-Laufwerken, die an die USB-Ports 1 und 2 am Turret angeschlossen sind, Zugriff auf Ihren Computer.

9. Aux Out (3,5 mm/1/8", Stereo/TRS): Verwenden Sie ein Audiokabel, um diesen Ausgang mit dem

Eingang eines externen Mixers, Lautsprechers usw. zu verbinden. Der Aux-Ausgang ist nur für das Mikrofon-Audio-Signal.

10. Netzeingang (12 VDC, 1 A, mittlerer Pin mit positiver Polarität): Verwenden Sie das mitgelieferte

Netzteil, um diesen Eingang mit einer Steckdose zu verbinden.

11. Mikrofonempfindlichkeit: Verwenden Sie diesen Schalter, um die Mikrofonempfindlichkeit auf 0 dB

oder -10 dB einzustellen.34

Betrieb Kamera Bevor Sie die Kamera verwenden, stellen Sie sicher, dass Sie Turret als Video-Capture-Gerät auf Ihrem Computer und in Ihrer Software ausgewählt haben. Siehe Video-Setup für weitere Informationen. Drücken Sie die Taste Kamera Ein/Aus, um die Kamera ein- oder auszuschalten. Wenn die Kamera eingeschaltet ist, leuchten die Tasten- und Kamera-LEDs blau. Wenn die Kamera ausgeschaltet ist, leuchten die Tasten und die LEDs der Kamera nicht auf. LED-Ringlicht Um das LED-Ringlicht einzuschalten, drehen Sie den Brightness-Regler von der Position ganz links nach rechts, bis Sie ein „Klicken“ hören. Um die Helligkeit des LED-Ringlichtes einzustellen, drehen Sie den Brightness -Regler. Drehen Sie den Regler nach rechts, um die Helligkeit zu erhöhen oder nach links, um die Helligkeit zu verringern. Um das LED-Ringlicht auszuschalten, drehen Sie den Brightness-Regler ganz nach links, bis Sie ein „Klick“ hören. Filter Um einen Filter an das LED-Ringlicht anzuschließen, richten Sie die Lasche an der Unterseite des Filters an der Kerbe an der Unterseite des LED-Ringlichts aus und lassen den Filter dann einrasten. Hinweis: Vor Gebrauch entfernen Sie bitte die Plastikfolie vom Lichtfilter. Um den Filter zu entfernen, verwenden Sie die Lasche, um ihn aus dem LED-Ringlicht herauszuziehen. Auto Focus Per commutare il comando Auto Focus tra off (spento) e on 8acceso), tenere premuto il tasto Camera On/Off per 3 secondi. Il tasto e i LED della videocamera lampeggeranno per indicare che le impostazioni dell’Auto Focus sono state modificate. In via predefinita, l’Auto Focus è impostato su on quando il Turret è collegato all’alimentazione. Hinweis: Wenn Sie die Autofokusfunktion ein- oder ausschalten, wenn die Kamera ausgeschaltet ist, schaltet sich die Kamera ein und streamt einige Sekunden lang Video, bevor sie sich wieder ausschaltet.

Mikrofon Bevor Sie das Mikrofon verwenden, stellen Sie sicher, dass Sie Turret als Audio-Aufnahmegerät auf Ihrem Computer und in Ihrer Software ausgewählt haben. Siehe Audio-Setup für weitere Informationen. Stummschaltung/Aufheben der Stummschaltung Für die Stummschaltung/Aufheben der Stummschaltung des Mikrofons drücken Sie die Taste Mikrofon Ein-/Aus. Wenn das Mikrofon eingeschaltet ist (nicht stummgeschaltet), leuchten die Taste und die Mikrofon-LEDs blau. Wenn das Mikrofon ausgeschaltet (stummgeschaltet) ist, erlischt die Tasten-LED und die Mikrofon-LED leuchtet rot.35

Mic-Empfindlichkeit Um die Empfindlichkeit des Mikrofons einzustellen, verwenden Sie den Mikrofon- Empfindlichkeitsschalter auf der Unterseite des Mikrofons. Für den Normalbetrieb stellen Sie diesen Schalter auf 0 dB ein. Für Situationen, in denen der Klangeingang laut genug ist, um einen Teil der Audiosignalkette zu übersteuern, stellen Sie diesen Schalter auf -10 dB ein. Dies reduziert die Gesamtmikrofonlautstärke. Poppfilter Ein Poppfilter hilft, die Auswirkungen von „Knallgeräuschen“ beim Sprechen in das Mikrofon zu reduzieren und schützt die Mikrofonmembran vor Atemkondensation und Speichel. Aus diesen Gründen empfiehlt es sich, den Poppfilter so zu belassen. Wenn Sie ihn jedoch entfernen möchten, drücken Sie vorsichtig die Plakette an der Oberseite des Schutzes, bis der Filter aus dem Rahmen herausspringt. Um den Filter wieder anzubringen, drücken Sie ihn einfach wieder in den Rahmen bis er einrastet.

Kopfhörer (Monitoring) Bevor Sie die Kopfhörer verwenden, stellen Sie sicher, dass Sie Turret als Audio-Wiedergabegerät auf Ihrem Computer und in Ihrer Software ausgewählt haben. Siehe Audio-Setup für weitere Informationen. Einstellen des Mix-Reglers Dieser Regler eignet sich für den Umgang mit der „Latenz“, wenn Sie in Ihrer Software aufnehmen. Latenz ist eine Verzögerung des Audiosignals, die zwischen dem eingehenden Ton (vom Mikrofon) und dem ausgehenden Ton (von Ihrem Computer) auftreten kann. Die Latenz ist oft das Ergebnis der eingestellten „Puffergröße“. Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenü Ihrer Software oder im Geräte-Setup. Höhere Puffergrößen führen generell zu größerer Latenz. In manchen Fällen kann eine niedrigere Puffergrößeneinstellung die CPU- Kapazität Ihres Computers stark in Anspruch nehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen. Wenn es beim Aufnehmen zu Latenzzeiten kommt, drehen Sie den Regler in Richtung Mic, um den Mix von nicht verarbeiteten Audiosignalen von Ihrem Mikrofon direkt an Ihren Kopfhörerausgang zu erhöhen. Auf diese Weise können Sie die eingehenden Audiosignale von Ihrem Mikrofon ohne Latenz hören und dabei trotzdem das Audiosignal von Ihrem Computer hören. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position PC. Wenn Ihr Computer über die nötige Rechenleistung verfügt, können Sie die Puffergrößeneinstellung in Ihrer Software eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von Ihrem Mikrofon nie verwenden müssen. In diesem Fall stellen Sie den Mix-Regler ganz auf die Position PC, um nur die Audioausgabe Ihres Computers zu überwachen. Einstellen des Lautstärkereglers Um die Lautstärke der Kopfhörer einzustellen, drehen Sie den Kopfhörerpegelregler. Drehen Sie den Regler nach rechts, um die Lautstärke zu erhöhen oder nach links, um die Lautstärke zu verringern.36

Fehlerbehebung Wenn Sie ein Problem haben, gehen Sie wie folgt vor:
