PMD-750T - Micrófono MARANTZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema micro-corbata inalámbrico (transmisor de bolsillo con micrófono de corbata)
Marca	Marantz
Modelo	PMD-750T
Alimentación	2 pilas AA (alcalinas recomendadas) o adaptador USB (se vende por separado)
Contenido de la caja	Transmisor PMD-750T, micrófono de solapa de condensador, pantalla antiviento de espuma, pantalla de pelo sintético, guía de uso, instrucciones de seguridad y garantía
Funciones principales	Transmisión inalámbrica, modos Mono y Estéreo, ajuste de nivel RF (-1 a 20 dBm), emparejamiento automático o manual, silenciamiento
Conectividad	Entrada de micrófono mini-XLR, puerto micro-USB (alimentación), salida de audio al receptor
Indicadores	Pantalla de visualización, LED de emparejamiento (rojo/azul), indicador de carga de pilas
Seguridad	Protección auditiva contra niveles de sonido elevados (según las recomendaciones de OSHA)
Mantenimiento y limpieza	Limpie con un paño seco y suave. No lo exponga a la humedad.
Piezas de repuesto y reparabilidad	Consulte el sitio web marantzpro.com/support para obtener piezas de repuesto y reparaciones.
Información general	Uso con receptor Marantz compatible. Consulte el manual completo para obtener detalles de configuración.

Preguntas frecuentes - PMD-750T MARANTZ

¿Cómo emparejar el transmisor y el receptor?

Encienda el receptor (modo de emparejamiento automático) y luego encienda el transmisor. Para un emparejamiento manual, resalte el icono TX en el transmisor usando las teclas de navegación, presione Enter para entrar en modo de emparejamiento, luego repita en el receptor.

¿Cómo ajustar el nivel RF?

En el receptor, presione Enter para resaltar el medidor de volumen, luego use las teclas de navegación para ajustar el nivel RF. Los valores posibles son: -1, 3, 5, 8, 10, 12, 14, 16 y 20 dBm.

¿Cómo usar el sistema en modo estéreo?

Empareje dos transmisores al receptor. Una vez emparejados, el receptor muestra 'Mono' o 'Stereo'. Presione Enter, luego use las teclas de navegación para seleccionar 'Stereo' y confirme con Enter.

¿Cómo silenciar el transmisor?

Presione rápidamente el botón de encendido del transmisor para activar o desactivar el silencio. El LED se vuelve rojo fijo cuando el silencio está activo.

¿Qué tipos de pilas usar?

Use dos pilas AA, preferiblemente alcalinas. Reemplace siempre ambas pilas al mismo tiempo y no mezcle diferentes tipos de pilas.

¿Qué hacer si el LED parpadea en rojo?

El LED rojo intermitente indica que el transmisor está en silencio. Presione el botón de encendido para desactivar el silencio. Si el LED azul parpadea, el transmisor intenta emparejarse.

¿Cómo conectar un micrófono externo?

Conecte el micrófono de solapa incluido (u otro micrófono compatible con conector mini-XLR) en la entrada de micrófono del transmisor.

¿Cómo alimentar el transmisor por USB?

Conecte un adaptador de alimentación USB (se vende por separado) en el puerto micro-USB ubicado en el panel lateral del transmisor. Esto permite alimentar el dispositivo sin usar pilas.

¿Cómo limpiar el dispositivo?

Use un paño seco y suave para limpiar el transmisor y el micrófono. Evite el contacto con la humedad y productos químicos.

¿Cuál es el alcance máximo?

El alcance depende del entorno. Para un rendimiento óptimo, evite obstáculos metálicos e interferencias. Consulte el manual completo para más detalles.

MANUAL DE USUARIO PMD-750T MARANTZ

Guía del usuario (Español)

Introducción

Contenido de la caja

Transmisor PMD-750T

Micrófono condensador de corbata

Paraviento de espuma de polietileno

Paraviento de piel sintética

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com.

Para obtener soporte adicional del producto, visite marantzpro.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Marantz Professional e inMusic no son responsables por el uso de sus productos o el mal uso de esta información para cualquier propósito. Marantz e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina fabril
0,50	110	Aeropuerto
0,25 o menos 115	Concierto de rock

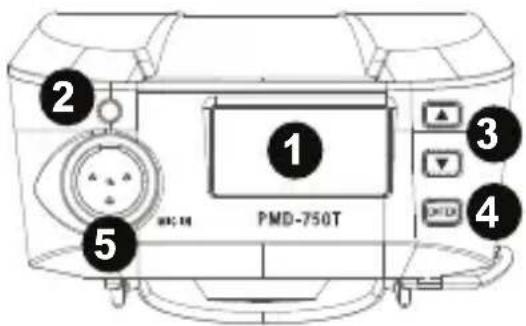

Características

Transmisor

Panel trasero

1. Compartimiento para pilas: Inserte aquí (2) pilas AA (no incluidas). Se recomiendan pilas alcalinas; siempre reemplace ambas pilas. No mezcle pilas de diferentes tipos.

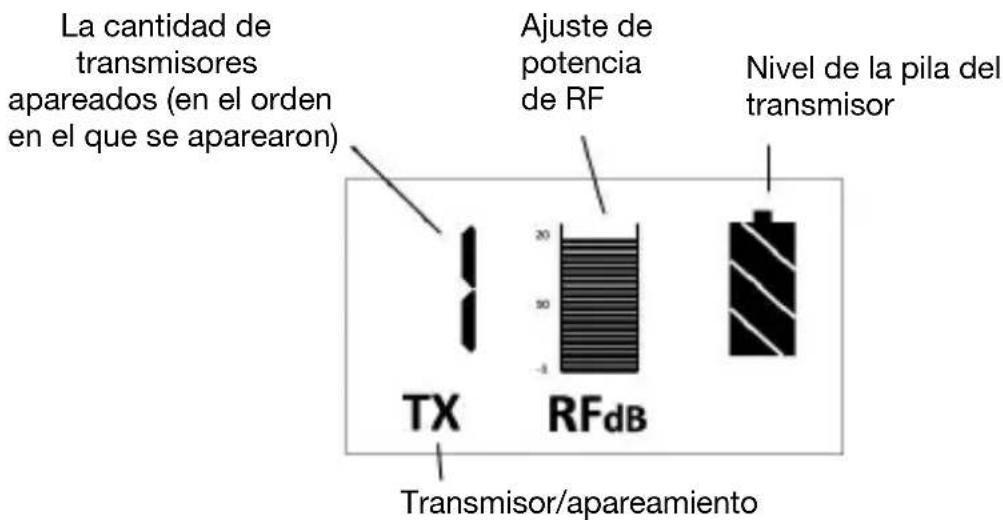

1. Pantalla: La pantalla mostrará el canal a través del cual se está comunicando la unidad, el estado de apareamiento y el indicador de nivel de las pilas.

2. LED Pair: El LED parpadeará con luz roja si el transmisor está silenciado. Parpadeará con luz azul cuando esté buscando el receptor para aparearse. El LED se iluminará de color azul permanentemente cuando esté apareado con el receptor.

1. Botones de navegación: Pulse estos botones para cambiar las secciones que se resaltan en la pantalla.

2. Botón Enter: Pulse este botón para navegar a la selección de un menú/submenú o confirmar una función específica.

3. Entrada para micrófono: Conecte aquí el cable mini-XLR del micrófono condensador de corbata.

Panel lateral

1. Puerto micro USB: Conecte aquí un adaptador de alimentación USB (se vende por separado) para suministrar corriente a la unidad si no está utilizando las 2 pilas AA.

2. Encendido/apagado: Mantenga pulsado este botón para encender y apagar la unidad.

3. Presilla para cinturón: Añada este clip para sujetarlo de una hebilla del cinturón o bolsillo.

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

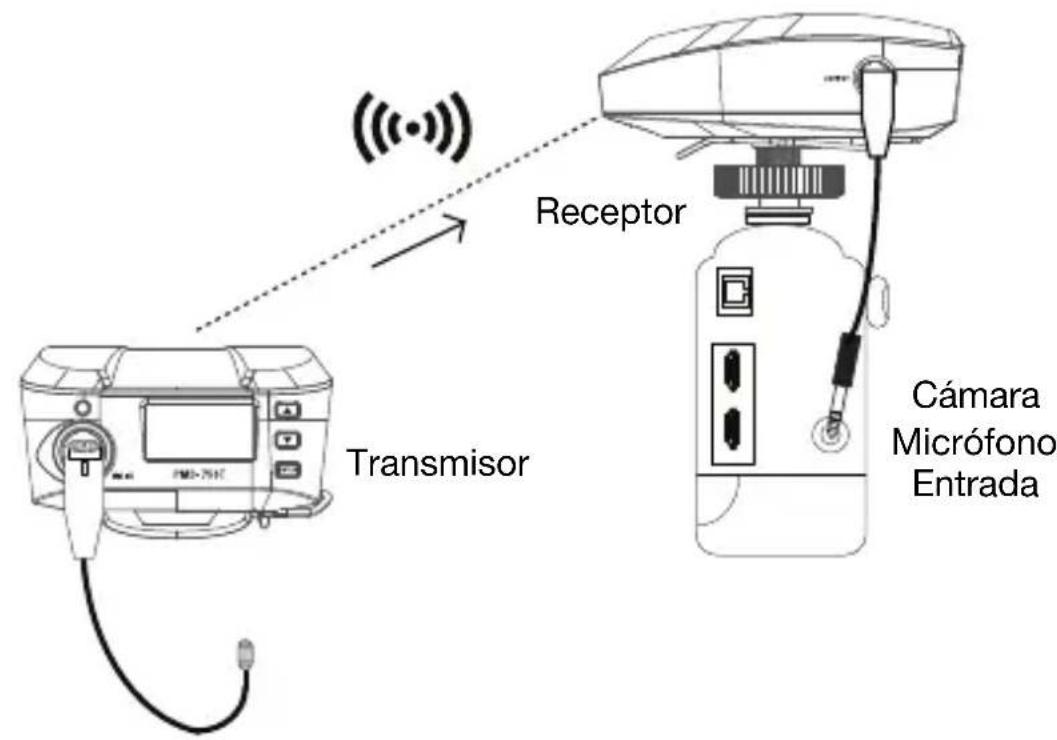

Ejemplo 1 – Funcionamiento en mono

Cómo enviar una señal mono desde un transmisor individual al receptor:

1. Conecte su micrófono a la entrada mic del transmisor y conecte la salida de audio output del receptor a la entrada para micrófono externo de su cámara. Mantenga los controles de volumen de la cámara en sus ajustes mínimos.
2. De ser necesario, ajuste el nivel de RF dB en el transmisor para obtener una señal fuerte y lograr un mayor alcance de funcionamiento y resistencia al ruido.
3. Encienda su cámara, ajuste el nivel de la salida RX del receptor y el nivel de la entrada para micrófono externo de la cámara a fin de poder escuchar la señal de audio (u observar el nivel en el nivel de entrada de la cámara).
4. En los ajustes de grabación de audio de su cámara, asegúrese de que esté ajustada en Manual en lugar de Auto. Compruebe el medidor de nivel de entrada y ajustelo de manera que los sonidos más fuertes no superen los -12 dB. Asegúrese de que el sonido no exceda los 0 dB, lo cual distorsionará la señal.

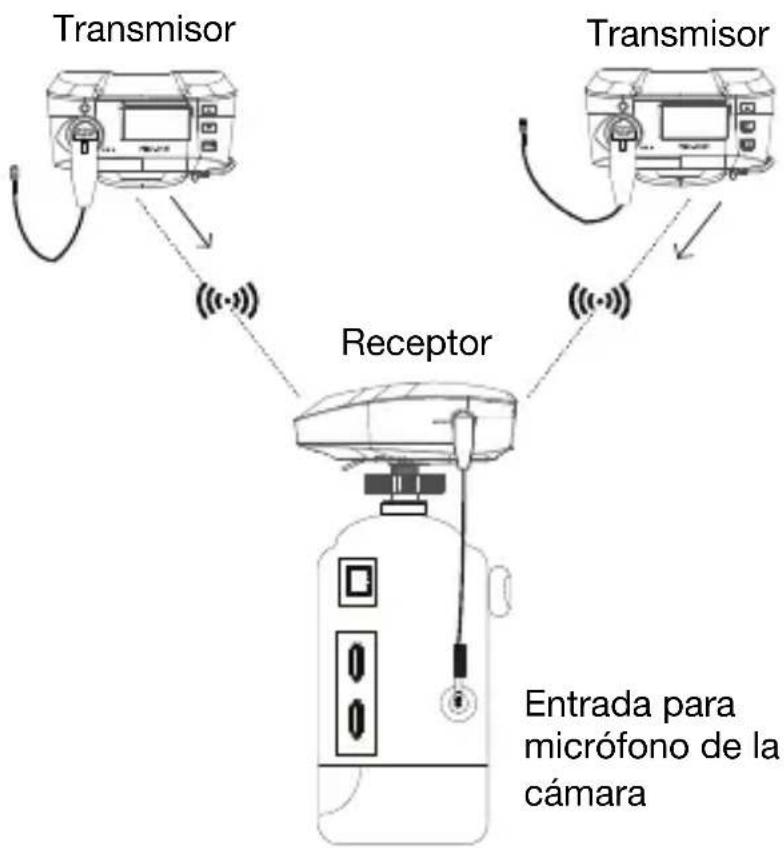

Ejemplo 2 – Funcionamiento en estéreo

Cómo enviar una señal estéreo desde 2 transmisores al receptor:

1. Conecte sus micrófonos a la entradas mic de los transmisores y conecte la salida de audio output del receptor a la entrada para micrófono externo de su cámara. Mantenga los controles de volumen de la cámara en sus ajustes mínimos.

2. De ser necesario, ajuste el nivel de RF dB en el transmisor para obtener una señal fuerte y lograr un mayor alcance de funcionamiento y resistencia al ruido.

3. Encienda su cámara, ajuste el nivel de la salida RX del receptor y el nivel de la entrada para micrófono externo de la cámara a fin de poder escuchar la señal de audio (u observar el nivel en el nivel de entrada de la cámara).

4. En los ajustes de grabación de audio de su cámara, asegúrese de que esté ajustada en Manual en lugar de Auto. Compruebe el medidor de nivel de entrada y ajustelo de manera que los sonidos más fuertes no superen los -12 dB. Asegúrese de que el sonido no exceda los 0 dB, lo cual distorsionará la señal.

5. Coloque el menú de salida del receptor en Stereo y ajuste el nivel de salida para obtener una señal intensa sin recorte.

Funcionamiento

Para configurar y utilizar su PMD-750T, siga los pasos en el capítulo Apareamiento del transmisor y receptor en orden. Si está instalando un sistema con dos transmisores, instale cada transmisor de a uno a la vez y mantenga cada transmisor encendido a medida que instala la unidad adicional.

Menú del transmisor

Menú principal:

- Silencie/anule el silenciamiento del transmisor pulsando y soltando rápidamente el botón Power.

Modo de apareamiento:

- Pulse los botones de navegación para mover el cursor hasta el icono TX. Una vez que TX esté resaltado, el icono mostrará PAIR. Pulse Enter para entrar en modo de apareamiento y el icono parpadeará mientras espera que el receptor se aparee. Una vez apareado, el icono quedará encendido permanentemente.

Nivel de RF:

- Mantenga pulsado el botón Enter en el receptor para resaltar el medidor y utilizar los botones de navegación para ajustar la potencia de RF. El valor predeterminado es 10 dBM. Puede ajustarla en: -1, 3, 5, 8, 10, 12, 14, 16, 20 dBm.

Apareamiento del transmisor y receptor

Apareamiento de 1 transmisor con el receptor (automático):

1. Encienda el receptor y entrará en modo de apareamiento.
2. Encienda el transmisor y se apareará automáticamente con el receptor.

Apareamiento de 2 transmisores con el receptor (automático):

1. Encienda el receptor y entrará en modo de apareamiento.
2. Encienda los transmisores y entrarán en modo de apareamiento. El primer transmisor se apareará automáticamente con el receptor.
3. Una vez apareado el transmisor 1, el transmisor 2 se apareará con el receptor. Cuando el transmisor 2 se aparea con el receptor, aparecerá "2 TX" en la pantalla del transmisor.
4. La pantalla del receptor mostrará "Mono" o "Stereo". Pulse Enter para seleccionarlo y utilice los botones de navegación para conmutar entre "Mono" y "Stereo". Pulse Enter para confirmar su selección.

Apareamiento de 1 o 2 transmisores con el receptor (manual):

1. Encienda el receptor y el/los transmisor(es).
2. Pulse los botones de navegación para mover el cursor hasta el icono TX. Una vez que TX esté resaltado, el icono mostrará PAIR. Pulse Enter en el/los transmisor(es) para entrar en modo de apareamiento y el icono parpadeará mientras espera que el receptor se aparee. Una vez apareado, el icono quedará encendido permanentemente.

Nota: El modo de salida se ajusta automáticamente a "Mono" cuando sólo se apalea un transmisor.
