MODE D'EMPLOI SR8012 MARANTZ

Récepteur Audio-Vidéo

Manuel de l’Utilisateur Panneau avant

Accessories Insertion des piles Portée de la télécommande Caractéristiques Audio haute qualité Haute performance Fonctionnement aisé Nomenclature et fonctions Panneau avant Affichage Panneau arrière Télécommande

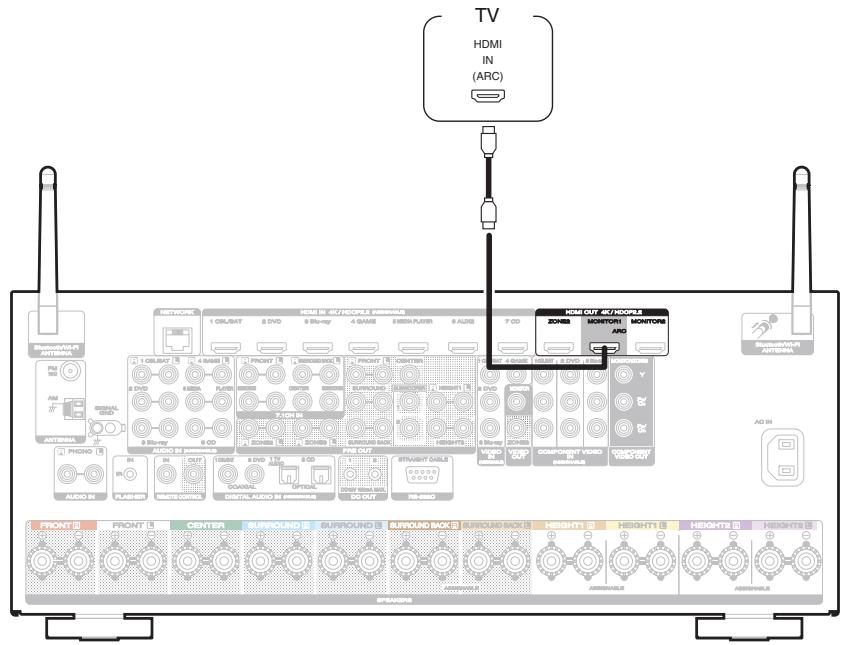

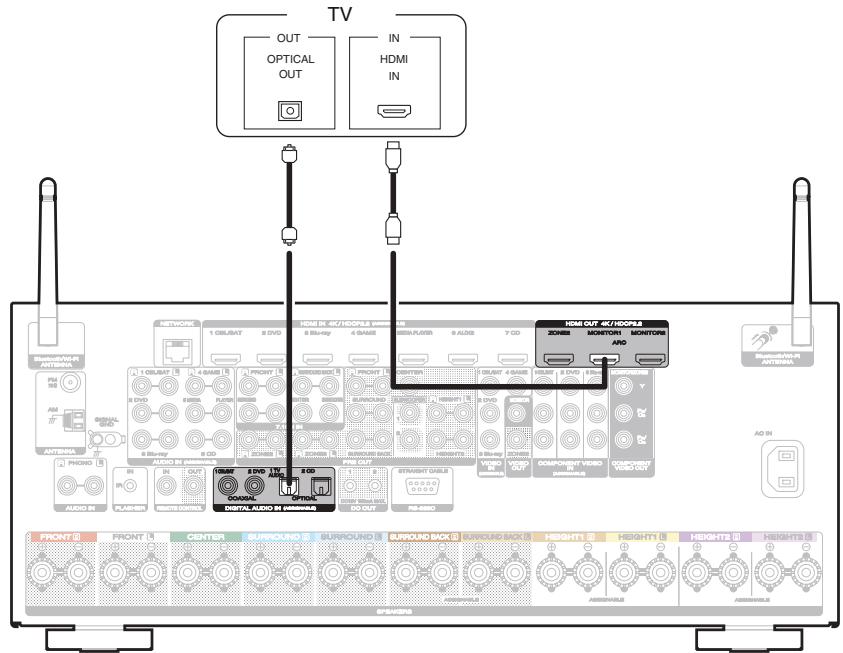

Connexion d’un téléviseur Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Connexion 3 : Téléviseur non équipé d’une borne HDMI Connexion d’un dispositif de lecture Connexion d’un décodeur (Tuner satellite/TV par câble) Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Connexion d’un caméscope vidéo ou d’un console de jeux Connexion d’une platine Connexion d’un périphérique équipé d’une borne de sortie multicanaux Connecter un dispositif mémoire USB au port USB Connexion d’une antenne FM/AM Connexion à un réseau domestique (LAN) LAN filaire LAN sans fil Connexion d’un dispositif de commande externe Prises REMOTE CONTROL Prises DC OUT Connexion du cordon d’alimentation

Connexions Installation des enceintes Branchement enceintes Avant le branchement des enceintes Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis” Branchement d’enceintes 5.1 canaux Branchement d’enceintes 7.1 canaux Branchement d’enceintes 9.1 canaux Branchement d’enceintes 11.1 canaux Connexion bi-amp Branchement d’enceintes 9.1 canaux : Deuxième paire d’enceintes avant Branchement d’enceintes multi-zones

Lecture Utilisation basique Mise sous tension Sélection de la source d’entrée Réglage du volume Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc Lecture du contenu d’un dispositif mémoire USB Lecture des fichiers d’un dispositif mémoire USB Écouter de la musique sur un périphérique Bluetooth Lecture de musique à partir d’un périphérique Bluetooth Appariement avec d’autres périphériques Bluetooth Reconnexion à cet appareil à partir d’un périphérique Bluetooth Écoute de diffusion FM/AM Écoute de diffusion FM/AM Réglage par saisie de la fréquence (Accord direct) Modification du mode de syntonisation (Mode Réglage) Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) Préréglage de la station radio actuelle (Mém. Préréglages) Écoute des stations préréglées Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Saut des stations radio préréglées (Passer préréglage) Annulation de Passer préréglage

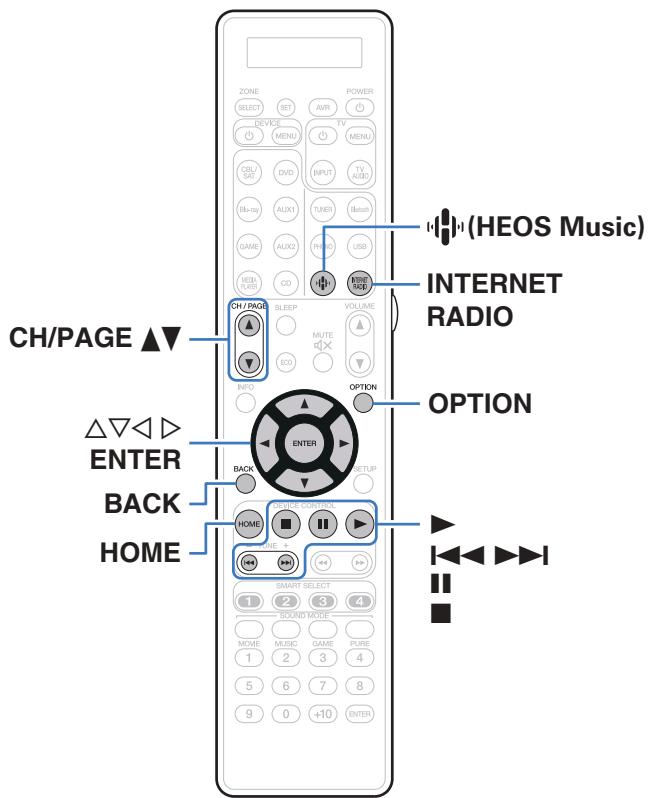

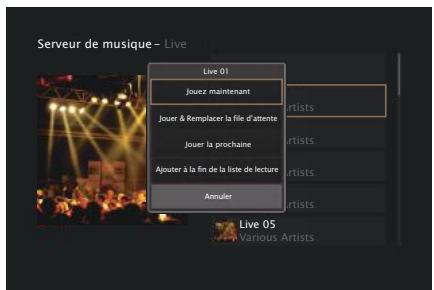

Écoute de Radio Internet Écoute de Radio Internet Lecture de fichiers stockés sur un ordinateur ou un stockage NAS Lecture de fichiers stockés sur un ordinateur ou un stockage NAS Obtenir HEOS App Compte HEOS Lecture depuis des services de diffusion de musique Écouter la même musique dans plusieurs pièces Fonction AirPlay Lecture de titres de votre iPhone, iPod touch ou iPad Lecture de la musique iTunes avec cet appareil Sélection d’enceintes (matériels) multiples Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil Fonction Spotify Connect Lecture de la musique Spotify avec cet appareil

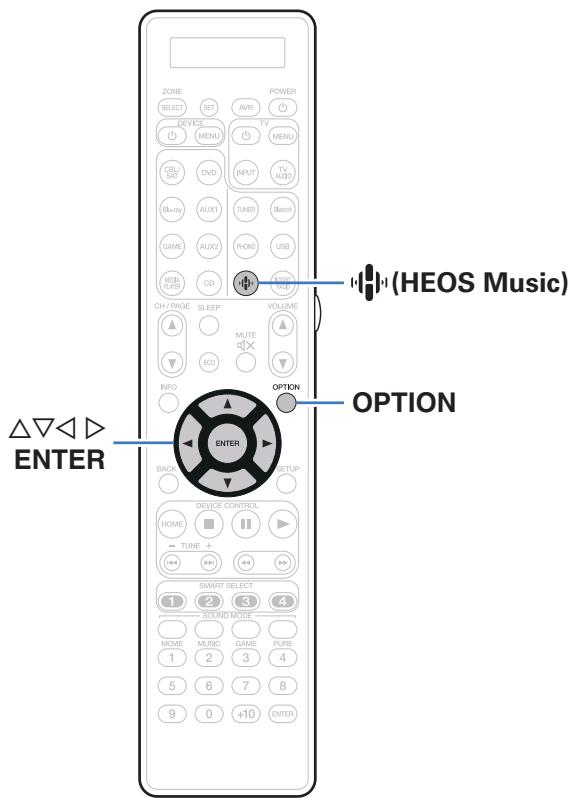

Fonctions pratiques Ajout des Favoris HEOS Lecture des Favoris HEOS Suppression des Favoris HEOS Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) Réglage de la tonalité (Tonalité) Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo) Lecture de la même musique dans toutes les zones (Toutes zones stéréo) Sélection d’un mode d’écoute Sélection d’un mode d’écoute Lecture directe Lecture Pure Direct Lecture surround auto Description des types de mode audio Mode son qui peut être sélectionné pour chaque signal d’entrée Fonction de contrôle HDMI Procédure de réglage Fonction Menu intelligent

Réglages 133 134 134 135

Fonction de minuterie sommeil Utilisation de la minuterie sommeil Fonction de sélection intelligente Solliciter le paramétrage Modification des réglages Fonction de verrouillage du panneau Désactivation de toutes les opérations de touche Désactivation de toutes les opérations de touche sauf VOLUME Annulation de la fonction de verrouillage du panneau Fonction de verrouillage à distance Désactivation de la fonction de capteur de la télécommande Activation de la fonction du capteur à distance Allumage/Extinction de l’éclairage Lecture dans la ZONE2/ZONE3 (pièce séparée) Connexion de ZONE Lecture dans ZONE2/ZONE3

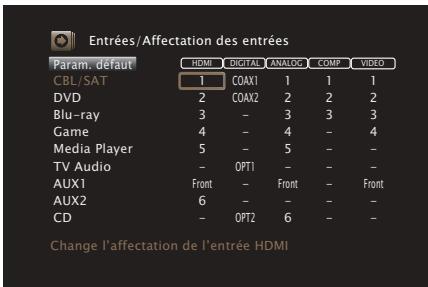

Entrées Affectation des entrées Renommer les sources Masquer les sources Niveau des sources Sélect. Entrées Enceintes Conf. Audyssey® Procédure pour les réglages des enceintes (Conf. Audyssey®) Message d’erreur Retour aux réglages “Conf. Audyssey®” Config. manuelle Affectation des Amplis Config. enceintes Distances Niveaux Crossover Graves Enceintes avant Lecture stéréo

172 176 177 177 177 178 178 183 184 185 186 189 191 191 193 198 201 202 203 204

Plan du menu de l’interface graphique Fonctionnement du menu Audio Réglage niv Dialog Réglage niv Subw Sync des graves Paramètres surr. M-DAX Délai audio Volume Audyssey® EQ Graphic Vidéo Réglages image Config. HDMI Réglages sorties Sortie vid.composantes Affichage à l'écran

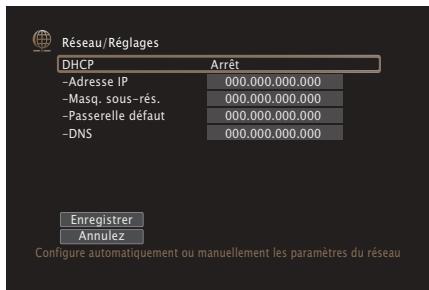

Réseau Informations Connexion Config. Wi-Fi Réglages Commande réseau Nom convivial Diagnostic Compte HEOS Vous ne vous êtes pas connecté Vous êtes déjà connecté Général Langue ECO Config. de ZONE2 / Config. de ZONE3 Renommer zone Noms sélect. choix Sortie Trigger 1 / Sortie Trigger 2 Afficheur façade Micrologiciel Informations Données d'utilisation Sauveg. & charger Verrou de config.

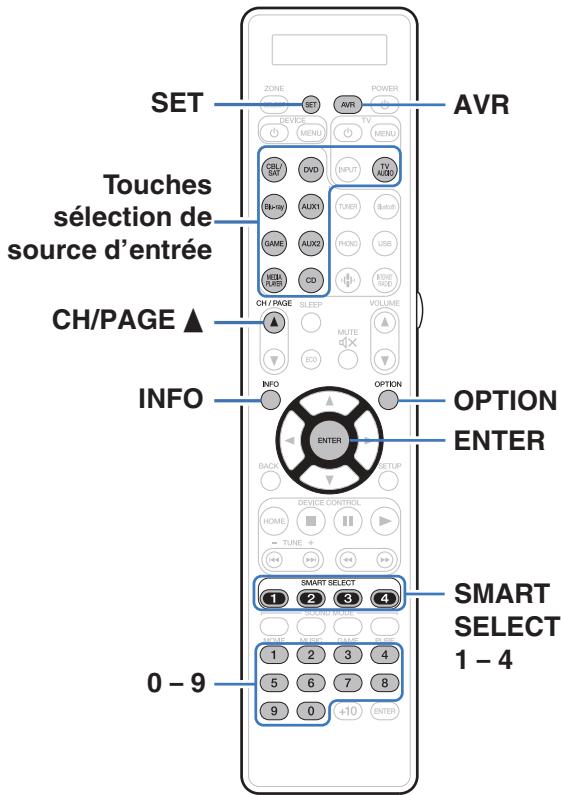

Commande d’appareils externes avec la télécommande Enregistrement des codes préréglés Commande des dispositifs Vérifiez le code préréglé enregistrés Initialisation des codes préréglés enregistrés Utilisation de la fonction d’apprentissage Sauvegarder les codes de télécommande d’autres appareils Suppression des codes de télécommande sauvegardés Réglage du rétro-éclairage Désactivation du rétro-éclairage Mise sous tension du rétro-éclairage Spécification de la zone utilisée avec la télécommande

Conseils Dépistage des pannes L’alimentation ne se met pas sous/hors tension Les opérations ne peuvent pas être effectuées via la télécommande L’affichage sur cet appareil n’affiche rien Aucun son n’est émis L’audio souhaité n’est pas émis Le son est interrompu ou on entend des bruits Aucune vidéo ne s’affiche sur le téléviseur L’écran du menu ne s’affiche pas sur le téléviseur Impossible de lire AirPlay Impossible de lire les dispositifs mémoire USB Impossible de lire le Bluetooth Impossible de lire la radio Internet Impossible de lire les fichiers musiques sur le PC ou le NAS Plusieurs services en ligne ne peuvent pas être lus La fonction HDMI Contrôle ne fonctionne pas Impossible de se connecter à un réseau local sans fil Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement Messages d’erreur de mise à jour/mise à niveau Réinitialisation des réglages d’usine Réinitialisation des réglages du réseau

À propos de HDMI Fonction de conversion vidéo Lecture de dispositifs mémoire USB Lecture d’un périphérique Bluetooth Lire un fichier sauvegardé sur un ordinateur ou sur un NAS Lecture de radio Internet Fonction mémoire personnelle plus Fonction dernière mémoire Modes audio et canaux de sortie Modes audio et paramètres surround Types de signaux d’entrée et modes audio correspondants Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index Licence

Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessories Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide

Instructions de sécurité

Remarque sur la radio

Garantie (Pour USA/Pour CANADA)

Cordon d’alimentation

Antenne intérieure FM Antenne à boucle AM Microphone d’étalonnage du son

Support de microphone d’étalonnage du son

Piles R03/AAA Antennes externes pour une connexion Bluetooth/Sans fil

Télécommande (RC038SR)

REMARQUE 0 Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

0 Ne pas mélanger piles neuves et anciennes. 0 Ne pas utiliser deux types de piles différents. 0 Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. 0 En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles.

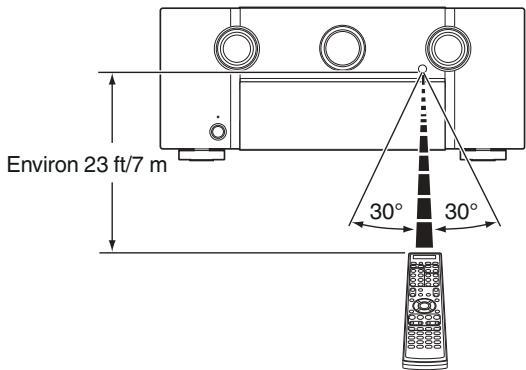

Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles Environ 23 ft/7 m 30°

Remettez le couvercle en place.

Caractéristiques 0 DTS:X (v p. 320)

Cet appareil est équipé de la technologie de décodeur DTS:X. Grâce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l’expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d’élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riche.

0 Amplificateur de puissance procurant une qualité identique pour

les 11 canaux grâce à une technologie à circuits discrets (175 W x 11 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité. 0 Amplificateur à contre-réaction de courant Cet appareil utilise un circuit d’amplificateur à contre-réaction de courant haute vitesse pour son préamplificateur de manière à ce que les signaux émis par un lecteur Blu-ray Disc et autre équipement prenant en charge les formats audio haute définition puissent être amplifiés en haute fidélité. L’amplificateur à contre-réaction de courant haute vitesse peut également reproduire un espace sonore naturel.

0 Audyssey LFC™ (Low Frequency Containment) (v p. 188)

Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins.

0 Subwoofers et Audyssey Sub EQ HT™ discrets

(v p. 211) L’appareil inclut une capacité de sortie de deux subwoofers et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement. Audyssey Sub EQ HT™ facilite l’intégration en compensant d’abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ® XT32 aux deux subwoofers simultanément pour des détails et une réponse de basses profondes améliorés.

0 Dolby Atmos (v p. 317)

Cet appareil est équipé d’un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l’acheminement du son est précisément reproduit par l’ajout d’enceintes au plafond, vous permettant d’expérimenter un incroyable champ acoustique sonore naturel et réaliste.

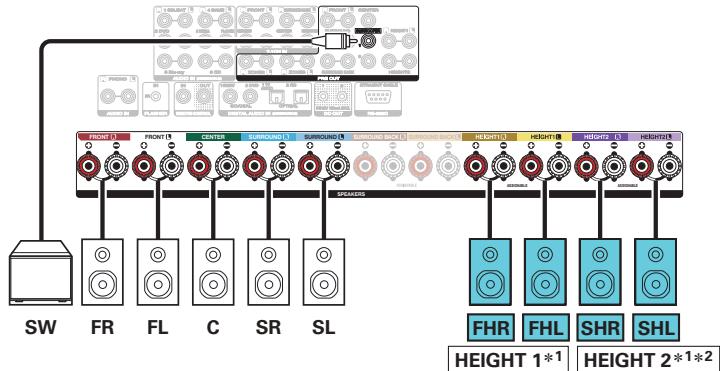

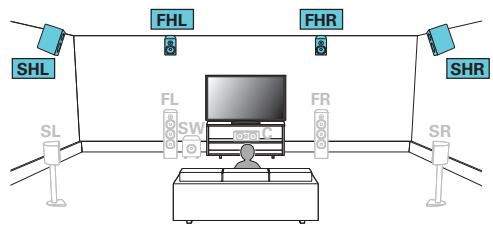

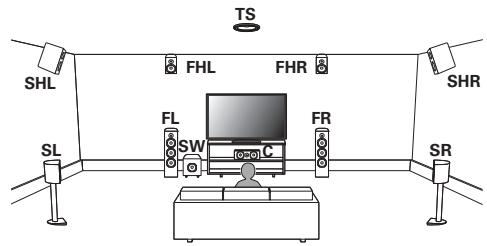

0 Auro-3D Cet appareil est équipé d’un décodeur Auro-3D. Dans Auro-3D, les enceintes Avant Haut (FHL + FHR), Hauteur Surround (SHL + SHR) et Surround Plafond (TS/optionnel) sont ajoutées à un système 5.1 canaux traditionnel afin d’obtenir un champ sonore naturel et réaliste audible depuis toutes les directions. Vous pourrez apprécier pleinement la lecture Auro-3D si vous disposez correctement les enceintes pour Auro-3D. 2 Lecture Auro-3D

2 Lecture Dolby Atmos

TS TS FHL SHL FHR FL SL SW SHR FR C FHL SHL FHR FL SR SL SW SHR FR C SR

0 Auro-3D ne prend pas en charge les enceintes Avant plafond, Centre plafond, Arrière plafond et Dolby Atmos Enabled. Il est cependant possible de prendre en charge Auro-3D et Dolby Atmos en ajoutant des enceintes* avant hautes et arrière hautes à une configuration 5.1. z Pour une expérience Auro-3D optimale, des enceintes surround hautes sont vivement recommandées.

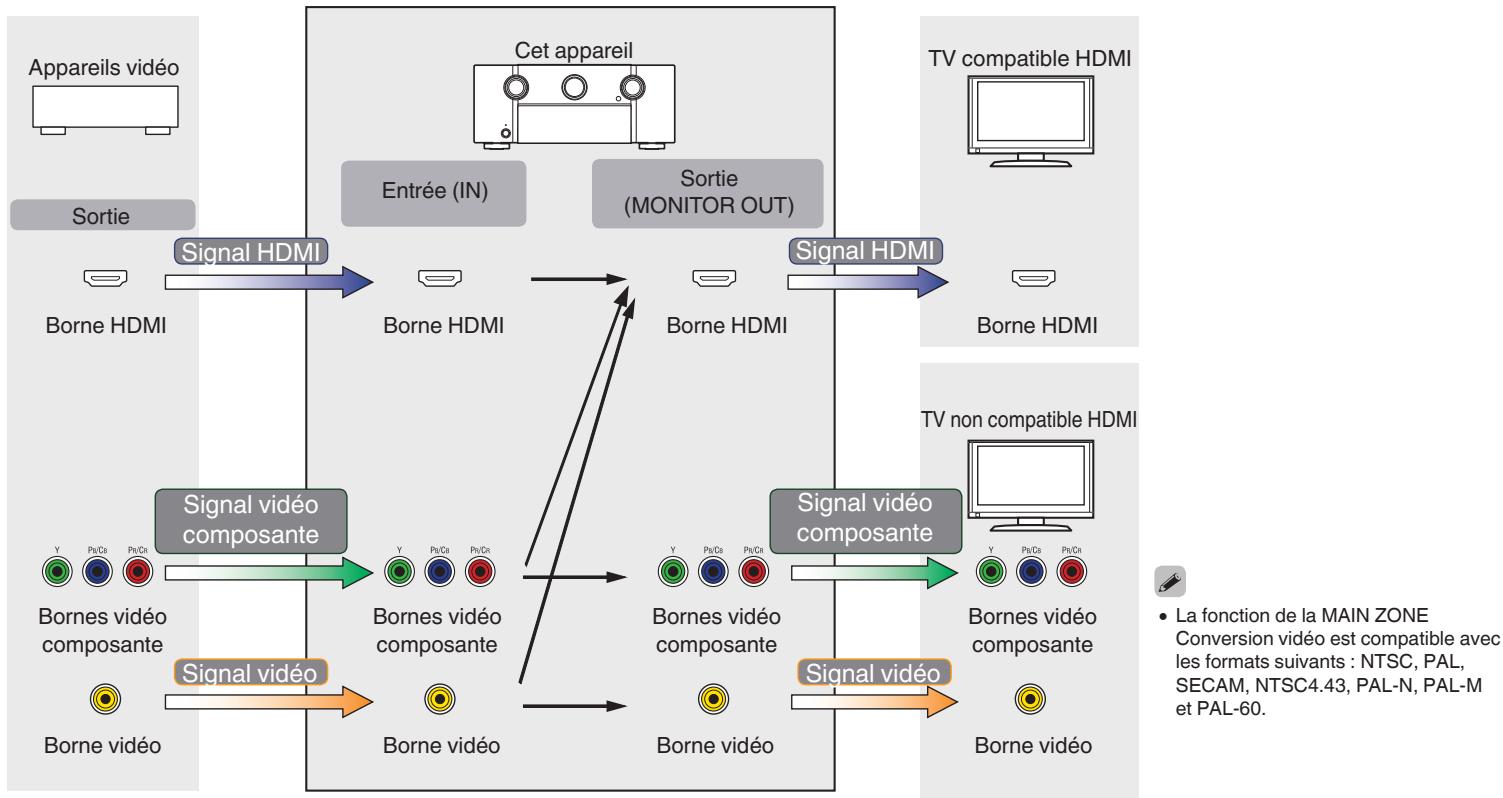

0 Conversion ascendante des signaux vidéo analogiques

(résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (v p. 200)

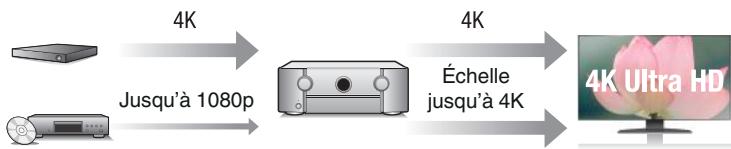

0 Entrée/sortie 4K 60Hz prise en charge

jusqu’à 4K Jusqu’à 1080p

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition. Cet appareil prend aussi en charge la gamme de couleurs HDR (haute gamme dynamique) et BT.2020 large.

Cet appareil est équipé d’une fonction de vidéo ascendante 4K qui permet à la vidéo analogique ou vidéo SD (Standard Definition) d’être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l’appareil d’être connecté à un téléviseur à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo. 0 Équipé de la sortie HDMI ZONE2 (v p. 165)

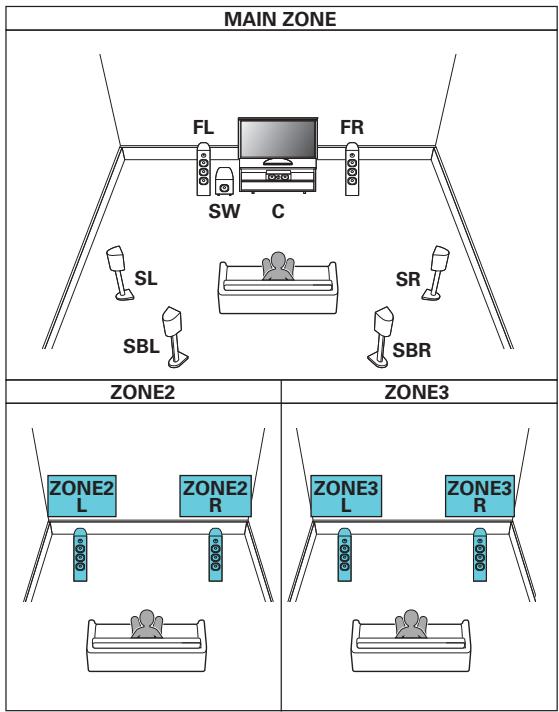

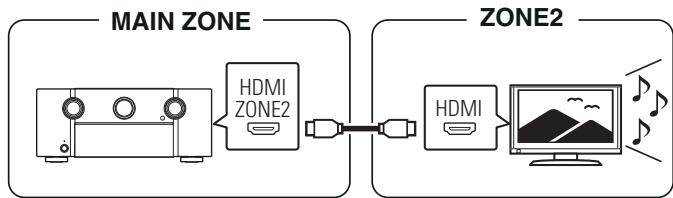

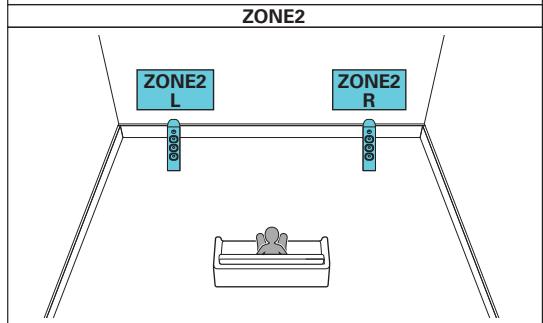

La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d’une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP 2.2.

0 Les connexions HDMI permettent la connexion à divers appareils

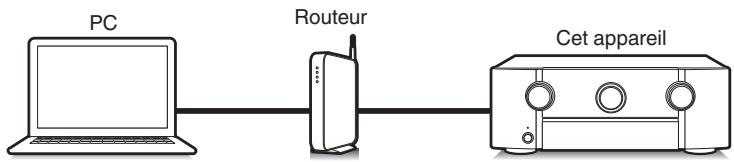

0 Ce dispositif est équipé d’une fonction AirPlay® en plus des

AV numériques (8 entrées, 3 sorties)

fonctions réseau telle que la radio internet, etc. (v p. 129)

Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet et lire des fichiers audio enregistrés sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

Pour la connexion à un large éventail de sources numériques, cet appareil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméscope, une console de jeux vidéo ou tout autre appareil équipé HDMI. Il y a deux sorties HDMI pour la pièce principale et une troisième sortie HDMI pour ZONE2.

0 Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

0 Une connexion sans fil avec des périphériques Bluetooth peut

être effectuée facilement (v p. 101)

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2, ZONE3. De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond (BGM) dans toute la maison.

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

0 Conception à économie d’énergie

Cet appareil est équipé d’une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

depuis vos lecteurs en ligne favoris

effectuer des opérations de base de l’appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

En plus des toutes les nouvelles caractéristiques, les graphismes et l’interface utilisateur ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement l’AVR ainsi que d’accéder à son menu de configuration depuis vos téléphones ou tablettes. L’aplication “Marantz 2016 AVR Remote” vous permet également d’accéder à tout moment à l’affichage du statut du récepteur, aux menus d’option, au tableau de contrôle du lecteur Blu-ray Disc Marantz et à un manuel de l’utilisateur en ligne.

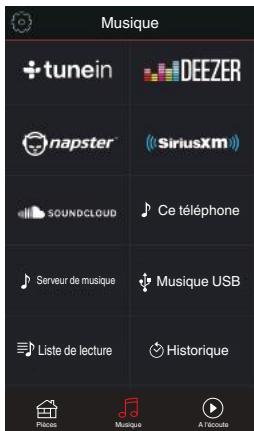

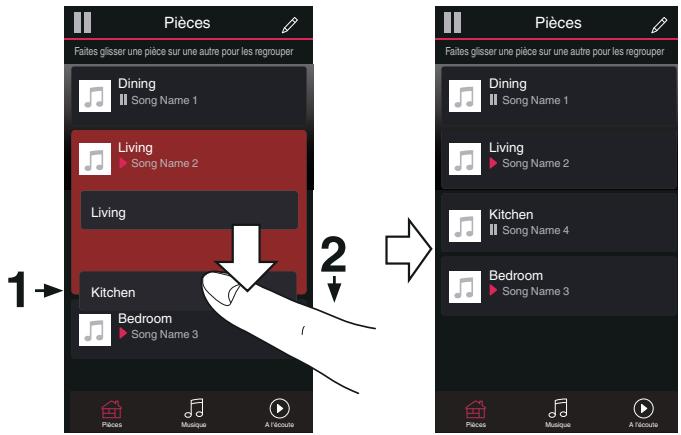

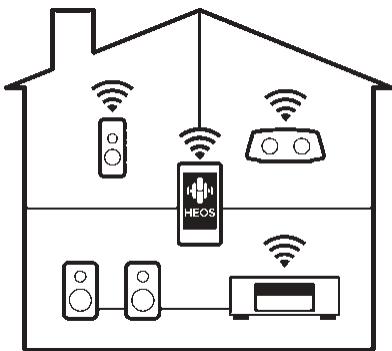

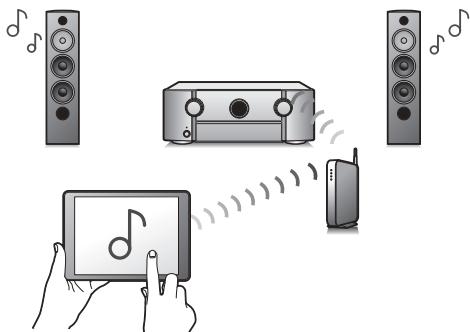

Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l’utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et lire de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne. Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour lire la même musique simultanément sur tous les dispositifs, mais ils peuvent également lire plusieurs musiques différentes sur chaque dispositif HEOS.

z Téléchargez la “Marantz 2016 AVR Remote” App appropriée pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l’iPhone ou l’iPod touch est connecté.

0 Grâce à HEOS, vous pourrez écouter de la musique en streaming

0 Compatible avec le “Marantz 2016 AVR Remote” Appz pour

Fonctionnement aisé 0 “Assistant de config.”, fournissant des instructions de

configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

0 Interface graphique simple d’emploi

Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité.

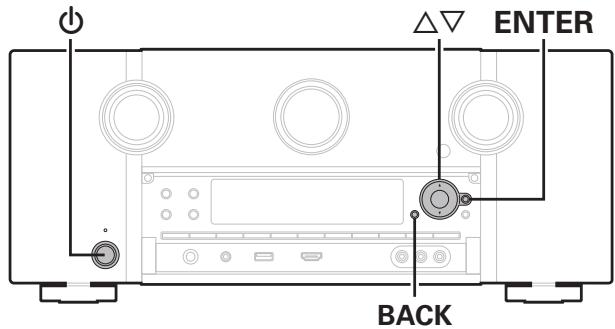

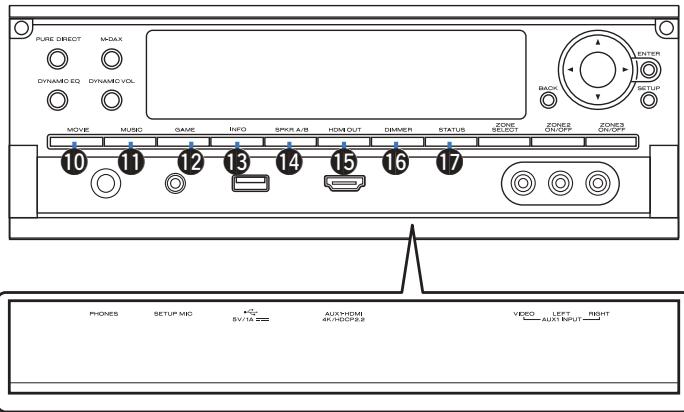

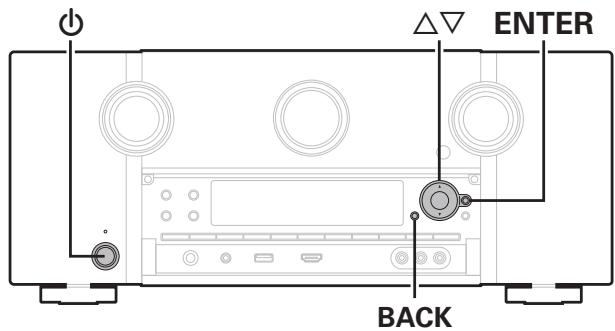

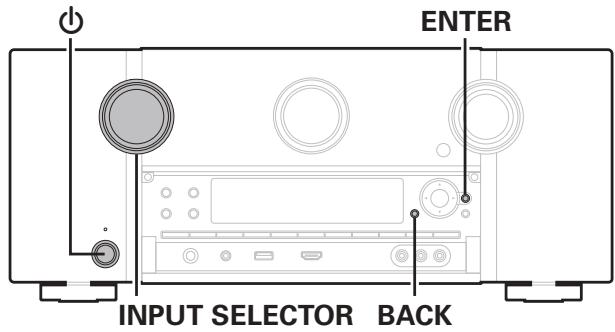

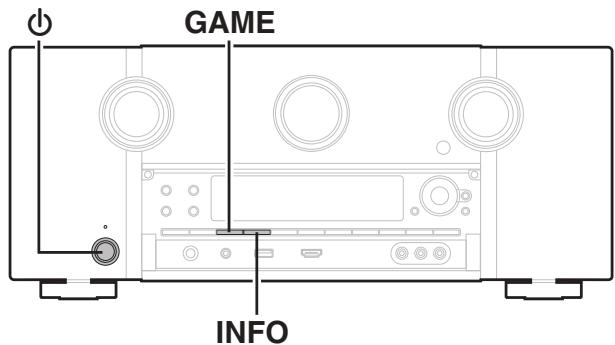

Nomenclature et fonctions Panneau avant q w

Pour plus de détails, voir la page suivante.

C Molette INPUT SELECTOR Elle permet de sélectionner la source d’entrée. (v p. 95) D Affichage principal Cet écran affiche divers types d’informations. (v p. 22) E Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 9) F Molette VOLUME Elle permet d’ajuster le niveau du volume. (v p. 96) G Porte Lorsque vous utilisez les touches et/ou les bornes derrière la porte, appuyez sur le bas de la porte pour l’ouvrir. Faites attention à ne pas coincer vos doigts lorsque vous refermez la porte.

u A Touche d’alimentation (X) Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v p. 95) B Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation : 0 Arrêt : Mise sous tension 0 Rouge : Veille normale 0 Orange : 0 Lorsque “HDMI Pass Through” est réglé sur “Marche” (v p. 193) 0 Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 195) 0 Lorsque “Commande réseau” est réglé sur “Toujours actif” (v p. 245)

C Touche/témoin M-DAX Cela permet le mode M-DAX. (v p. 183) Ce témoin s’allume lorsque le mode M-DAX est sélectionné.

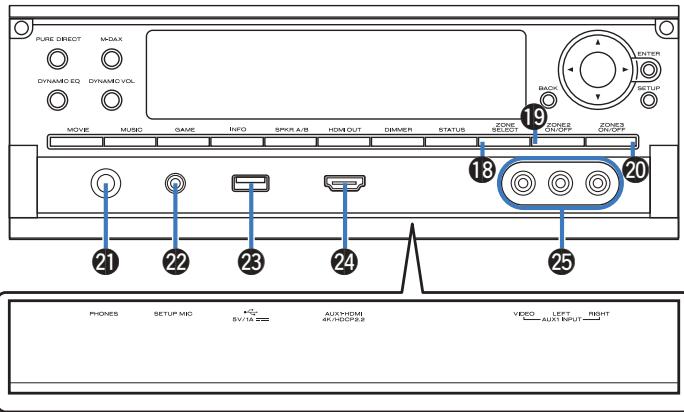

Lorsque la porte est ouverte qw

D Touche Dynamic Volume (DYNAMIC VOL) Cette touche permet de changer les réglages Dynamic Volume. (v p. 188) E Affichage secondaire Cet écran affiche divers types d’informations. (v p. 24) F Touche BACK Elle permet de revenir à l’écran précédent. G Touches curseurs (uio p) Elles permettent de sélectionner des éléments. H Touche ENTER Elle permet de déterminer la sélection. I Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 176)

A Touche DYNAMIC EQ Cette touche permet de changer les réglages Dynamic EQ. (v p. 187) B Touche/témoin PURE DIRECT Ceci permet de basculer le mode audio entre Direct, Pure Direct et Auto. (v p. 143 – 144) Ce témoin s’allume lorsque le mode Pure Direct est sélectionné comme mode audio.

M Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 259)

N Touche de basculement d’enceinte A/B (SPKR A/B) Cette touche permet de régler les enceintes avant à utiliser. (v p. 237)

O Touche HDMI OUT Cette touche permet de régler la sortie du moniteur HDMI. (v p. 193) P Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 254) Q Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

J Touche MOVIE Elle permet de changer le mode audio sur “Movie”. (v p. 142) K Touche MUSIC Elle permet de changer le mode audio sur “Music”. (v p. 142) L Touche GAME Elle permet de changer le mode audio sur “Game”. (v p. 142)

U Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

0 Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

V Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni. (v p. 213)

W Port USB (T) Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (v p. 86) X Borne AUX1-HDMI Ceci sert à connecter des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (v p. 83)

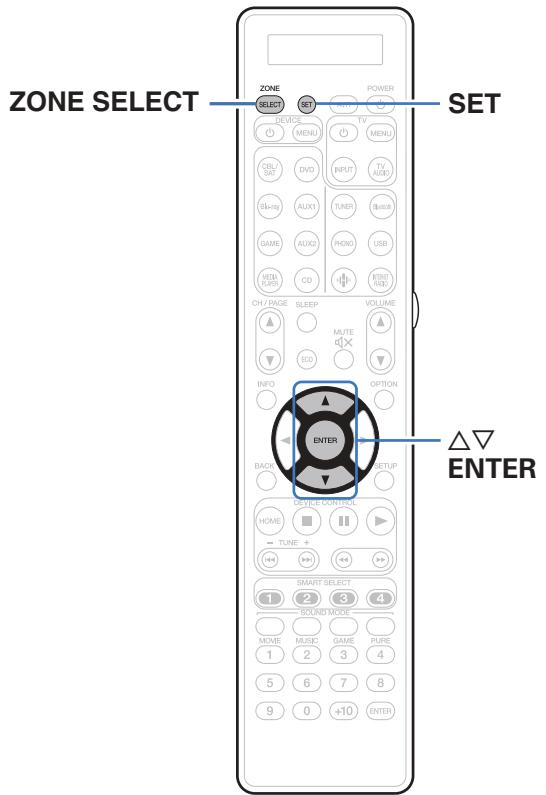

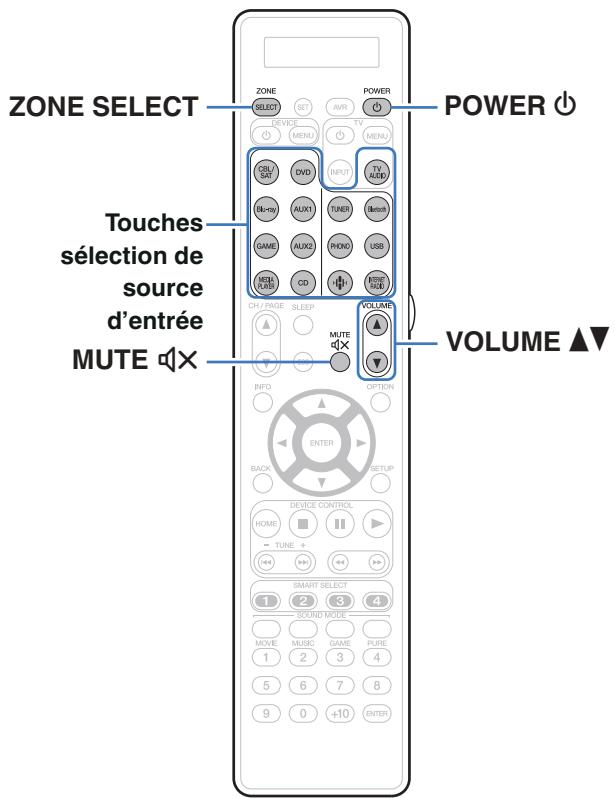

R Touche ZONE SELECT Ces touches permettent de changer la zone (MAIN ZONE, ZONE2, ZONE3) pilotée par la télécommande. (v p. 170, 176) S Touche ZONE2 ON/OFF Elle permet de mettre sous/hors tension l’alimentation de ZONE2. (v p. 170)

Y Bornes AUX1 INPUT Utilisée pour connecter des dispositifs de sortie analogique, tels que des caméscopes et des consoles de jeux. (v p. 83)

T Touche ZONE3 ON/OFF Permet de mettre sous/hors tension l’alimentation de ZONE3. (v p. 170)

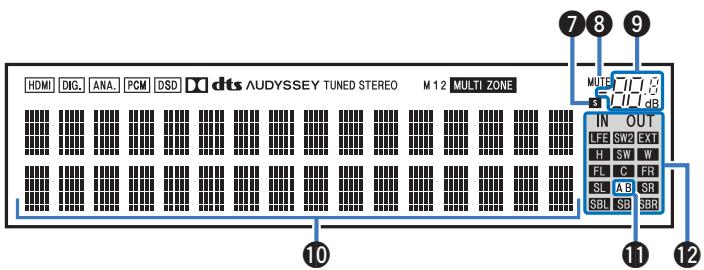

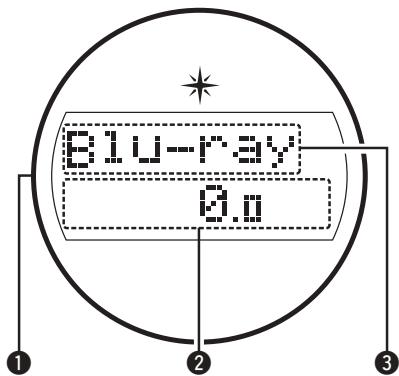

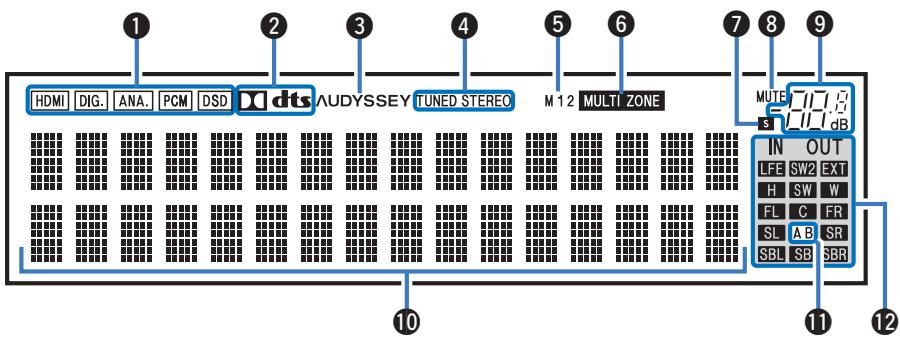

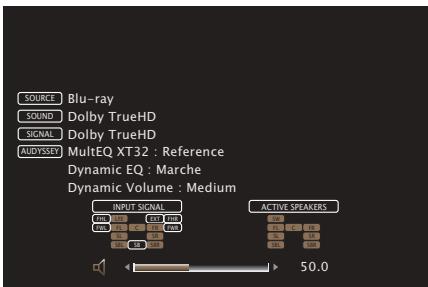

Affichage o Affichage principal Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

n Affichage standard

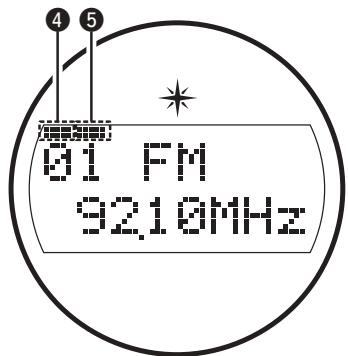

n Affichage tuner Ceux-ci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”.

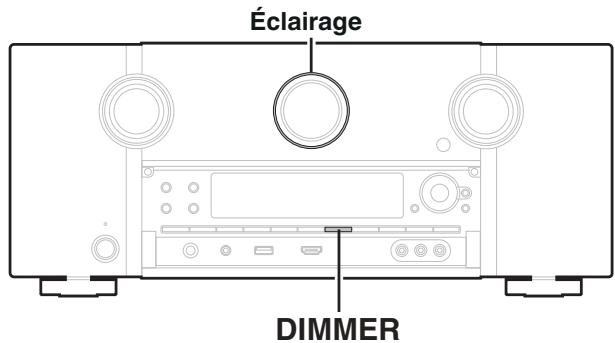

A Éclairage Lorsque l’alimentation de cet appareil est sous tension, la zone environnante est allumée en bleu. Les réglages peuvent être modifiés pour que la lumière ne s’allume pas. (v p. 164) B Témoin de volume C Témoin de la source d’entrée Indicateur de source d’entrée. Si le nom de la source d’entrée a été modifié à l’aide de la fonction “Renommer les sources” dans le menu, le nom de la source d’entrée après modification s’affiche. (v p. 207)

D S’allume lorsque l’émission est correctement syntonisée. E En mode FM, ce témoin s’allume lors de la réception d’émissions en stéréo.

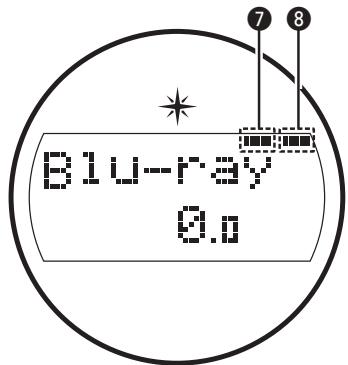

n Affichage de mise sous tension de ZONE2/ZONE3

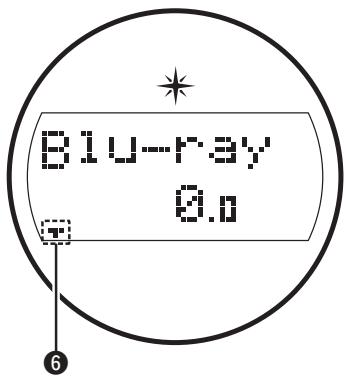

n Témoin de minuterie

G Ce témoin s’allume lorsque la ZONE2 (pièce séparée) est sous tension. (v p. 170)

F Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 156)

H Ce témoin s’allume lorsque la ZONE3 (pièce séparée) est sous tension. (v p. 170)

A Témoins de signal d’entrée Le témoin respectif s’allumera en fonction du signal d’entrée. (v p. 209)

E Témoins de sortie moniteur Ce témoin s’éclaire quand un moniteur HDMI est connecté. Lorsque l’appareil est réglé sur “Auto(Dual)”, les témoins s’allument en fonction de l’état de la connexion.

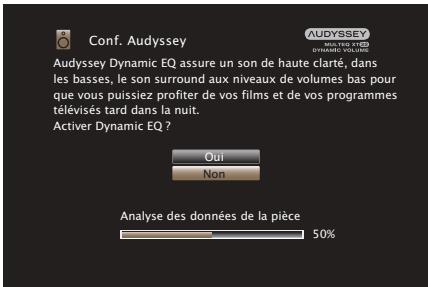

C Témoin Audyssey® Ce témoin s’allume lorsque “MultEQ® XT32”, “Dynamic EQ”, “Dynamic Volume” ou “Audyssey LFCTM” a été configuré. (v p. 186)

D Témoins de mode de réception du tuner Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM.

B Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

F Témoin MULTI ZONE Ce témoin s’allume lorsque la ZONE2 ou ZONE3 (pièce séparée) est sous tension. (v p. 170)

Lors de la lecture de sources HD Audio,, le témoin A s’allume lorsqu’un signal d’un canal d’extension (un canal autre qu’avant, centre, surround, surround arrière, avant-haut, larges avant ou LFE) est une entrée.

G Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 156) H Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 96) I Témoin de volume J Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici. K Témoin d’enceinte avant Ces témoins s’allument en fonction du réglage des enceintes avant A et B.

L Témoins de canal de signal d’entrée/sortie Le canal du signal entrée/sortie s’affiche en fonction du paramètre défini pour “Témoins des canaux”. (v p. 254) 0 Quand “Témoins des canaux” est sur “Sortie” (Défaut) Ils s’allument lorsqu’un signal audio est émis par les haut-parleurs. 0 Quand “Témoins des canaux” est sur “Entrées” Ces lumières correspondent aux canaux qui comprennent les signaux d’entrée.

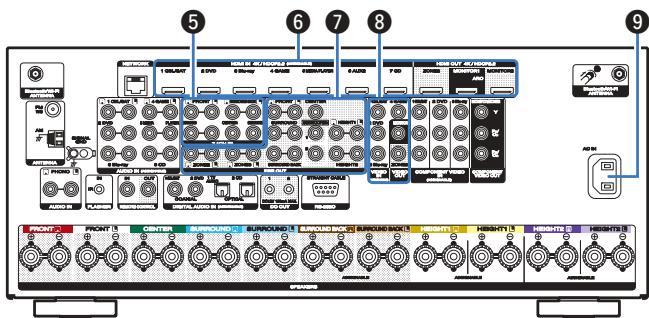

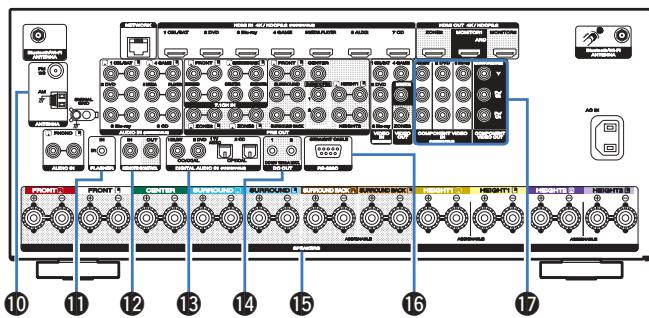

Pour plus de détails, voir la page suivante.

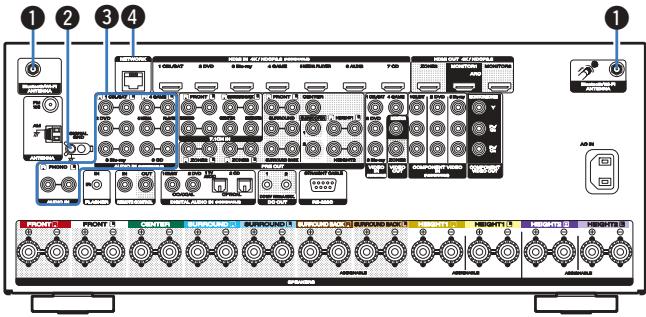

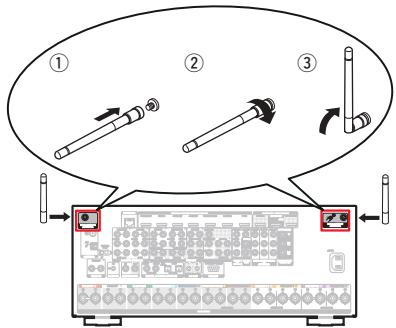

A Connecteurs Bluetooth/d’antenne LAN Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 90) A Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière. B Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées. C Faites tourner l’antenne vers le haut pour une meilleure réception.

B Borne SIGNAL GND Sert à connecter un câble de mise à la terre à la platine. (v p. 84) C Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique. 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82) 0 “Connexion d’une platine” (v p. 84) D Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v p. 89)

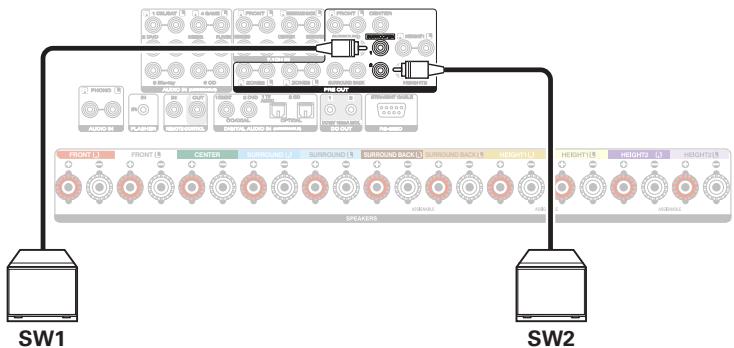

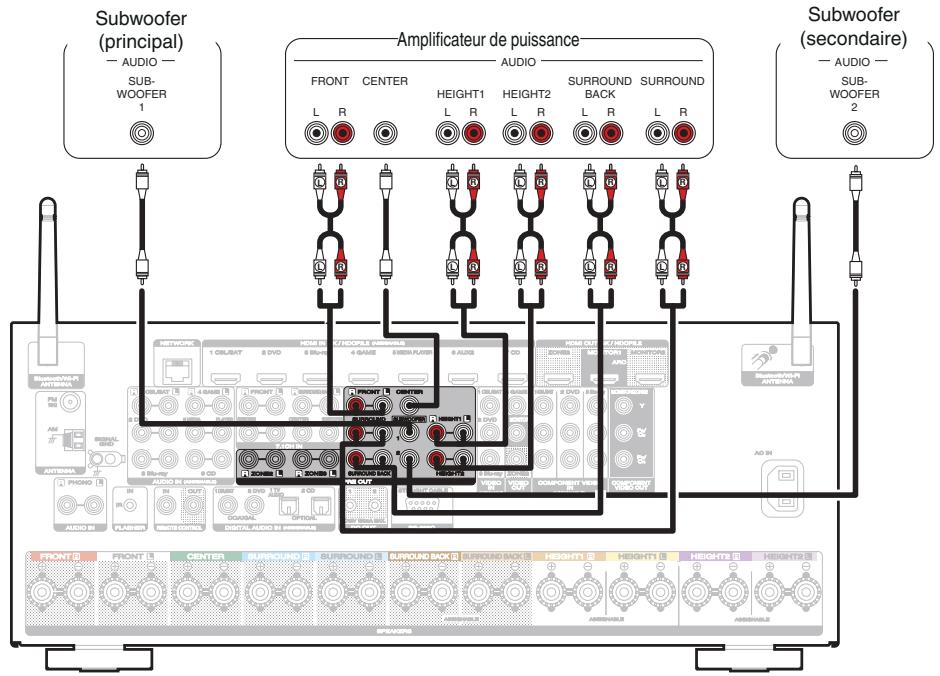

G Bornes PRE OUT Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe. 0 “Connexion du subwoofer” (v p. 44) 0 “Connexion de ZONE” (v p. 165) H Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 79) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82) I Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 93)

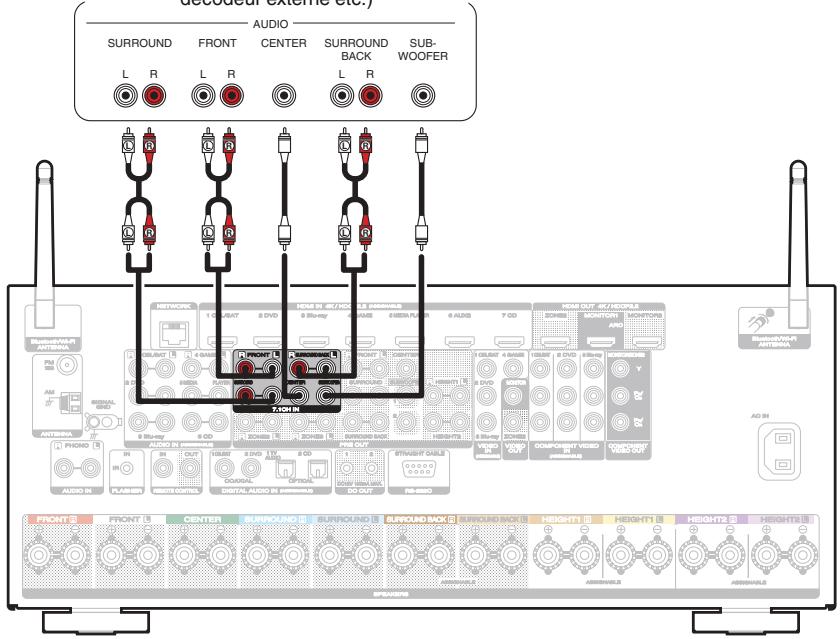

E Bornes d’entrée 7.1 canaux (7.1CH IN) Utilisées pour la connexion à un dispositif équipé de bornes de sortie audio multi-canaux. (v p. 85) F Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI. 0 “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 77) 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 78) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82)

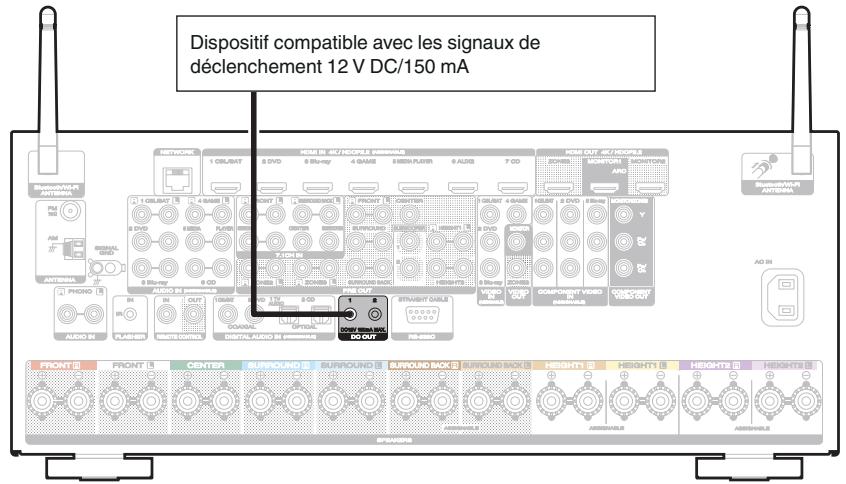

N Prises DC OUT Utilisées pour connecter des dispositifs équipés de la fonction trigger. (v p. 92) O Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 43) P Borne RS-232C Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil. Veuillez exécuter la procédure ci-dessous auparavant. A Mettez en marche cet appareil. B Eteignez cet appareil à partir du contrôleur externe. C Vérifiez que l’appareil est en mode veille.

J Bornes d’antenne FM/AM (ANTENNA) Utilisées pour connecter des antennes FM et antennes à boucle AM. (v p. 87) K Prise FLASHER IN Sert lors de l’utilisation d’un BOÎTIER de commande ou d’autres dispositifs de commande similaires pour contrôler cet appareil. L Prises REMOTE CONTROL Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (v p. 91) M Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique. 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 78) 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 79) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82)

Q Bornes vidéo composantes (COMPONENT VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 79) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82) REMARQUE 0 Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

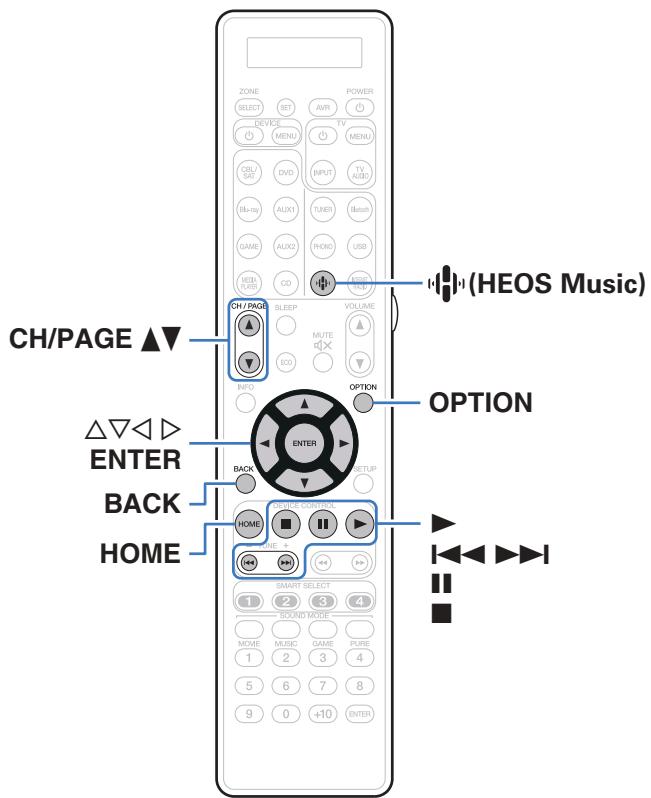

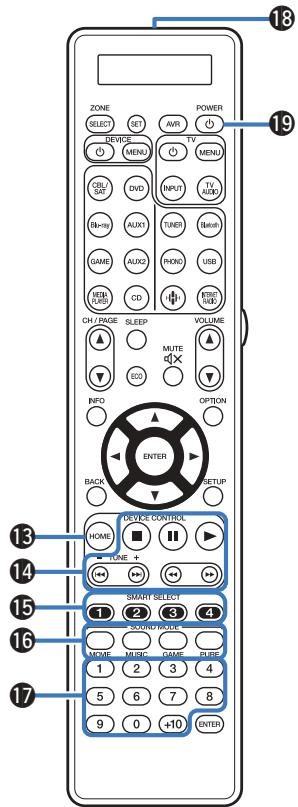

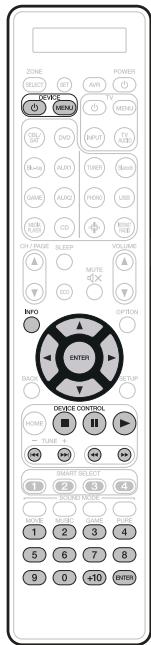

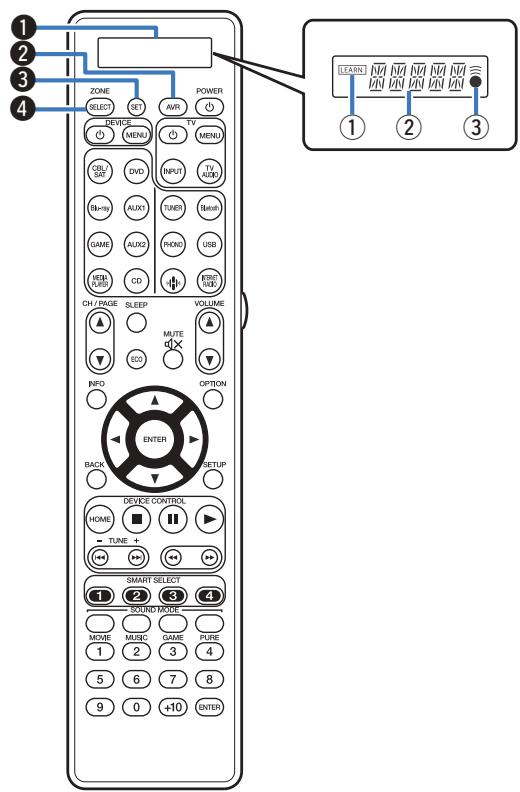

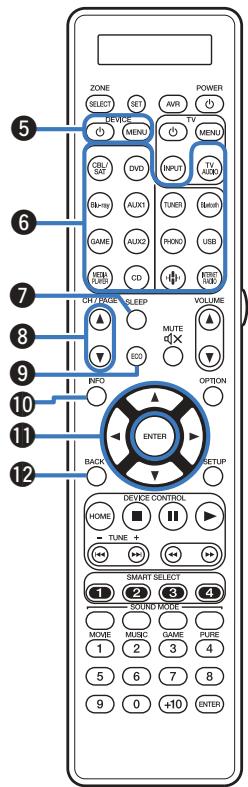

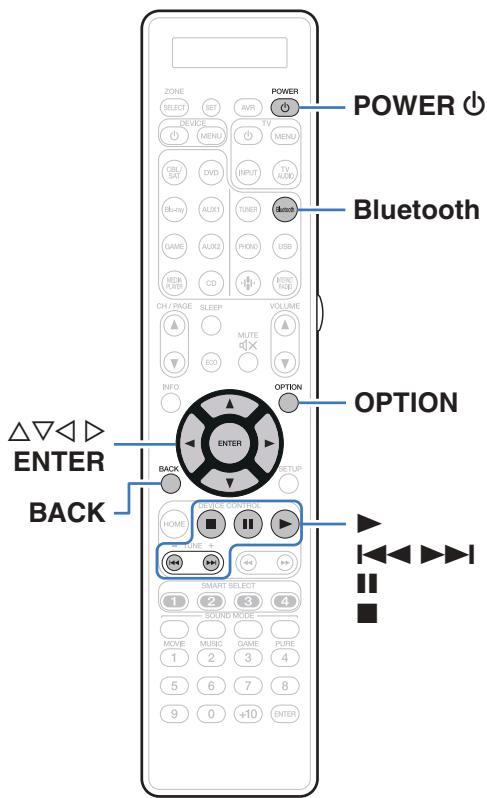

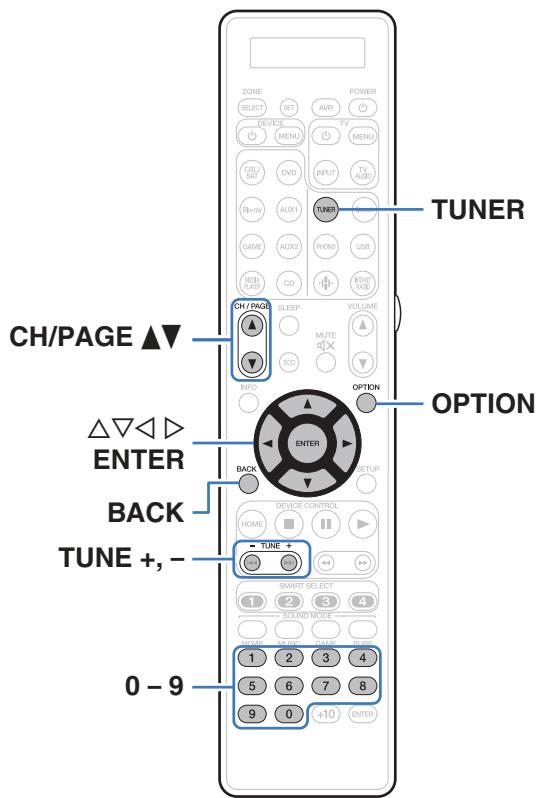

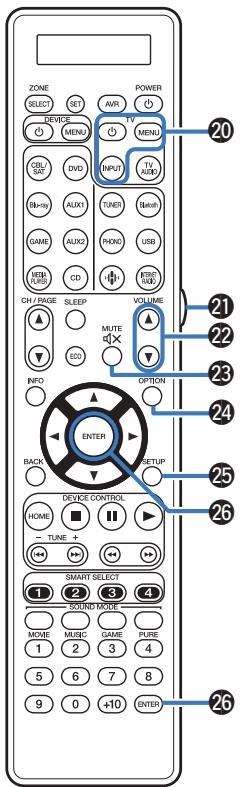

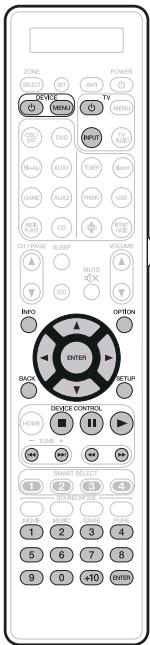

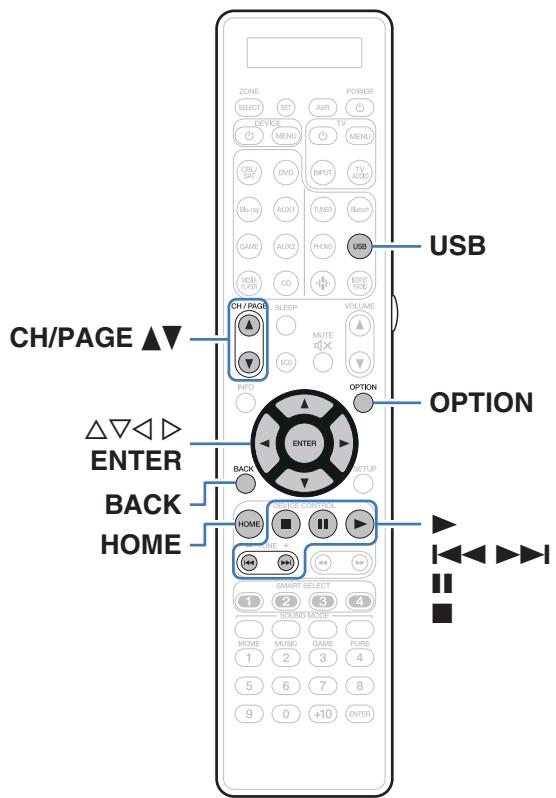

Télécommande q w e r

A Affichage A Témoin LEARN Ce témoin s’allume lors du réglage de la fonction d’apprentissage pour la télécommande. (v p. 270) B Affichage des informations 0 “AVR” s’affiche lors de l’utilisation de cet appareil. 0 Le nom de la source d’entrée s’affiche lors de l’utilisation d’un appareil externe. 0 “TV” s’affiche lors de l’utilisation d’un téléviseur. C Témoin l Ce témoin s’allume lorsque des signaux sont envoyés de la télécommande. B Touche du mode de commande AVR Lorsque des codes de préréglage sont enregistrés sur la télécommande, appuyez sur cette touche, puis utilisez le menu sur l’appareil. C Touche SET Cette touche est utilisée pour divers réglages sur la télécommande. 0 “Commande d’appareils externes avec la télécommande” (v p. 261) 0 “Utilisation de la fonction d’apprentissage” (v p. 270) 0 “Réglage du rétro-éclairage” (v p. 273) 0 “Spécification de la zone utilisée avec la télécommande” (v p. 274) D Touche ZONE SELECT Ces touches permettent de changer la zone (MAIN ZONE, ZONE2, ZONE3) pilotée par la télécommande. 0 “Lecture dans ZONE2/ZONE3” (v p. 170) 0 “Fonctionnement du menu” (v p. 176)

E Touches de commande du dispositif (DEVICE X / DEVICE MENU) Ces touches permettent de mettre sous/hors tension l’alimentation de dispositifs externes et d’appeler des menus. Vous devez enregistrer des codes préréglés pour pouvoir utiliser ces touches. (v p. 261)

F Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée. 0 “Sélection de la source d’entrée” (v p. 95) 0 “Lecture dans ZONE2/ZONE3” (v p. 170)

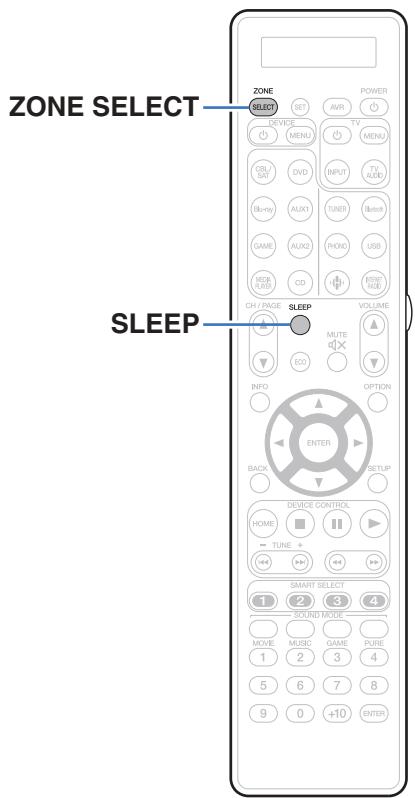

G Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 156) H Touches de recherche de canal/page (CH/PAGE df) Elles permettent de sélectionner les stations de radio pré-enregistrées ou de faire défiler les pages. (v p. 110)

I Touche du mode ECO Elle permet de passer en mode ECO. (v p. 248) J Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 259) K Touches curseurs (uio p) Elles permettent de sélectionner des éléments. L Touche BACK Elle permet de revenir à l’écran précédent.

M Touche HOME Elle vous renvoie à l’écran d’accueil (écran supérieur) lorsque la source d’entrée est “HEOS Music”. (v p. 98)

N Touches du système Elles permettent d’effectuer des opérations associées à la lecture. Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (v p. 107)

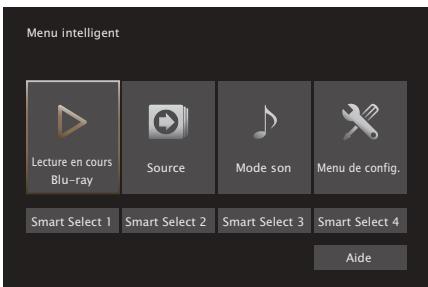

O Touches SMART SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 158) P Touches SOUND MODE Elles permettent de sélectionner le mode audio. (v p. 141) Q Touches numériques Ces touches permettent de saisir des chiffres dans l’appareil. (v p. 107) R Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 9)

S Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation. 0 “Mise sous tension” (v p. 95) 0 “Lecture dans ZONE2/ZONE3” (v p. 170)

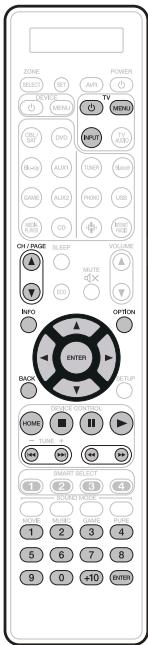

T Touches de fonctionnement du téléviseur (TV X / TV MENU / TV INPUT) Elles permettent de mettre sous/hors tension l’alimentation du téléviseur, de changer l’entrée du téléviseur et d’appeler des menus. Vous devez enregistrer des codes préréglés pour pouvoir utiliser ces touches. (v p. 266)

U Touche lumineuse Cette touche allume le rétro-éclairage pendant environ 2 secondes. (v p. 273) V Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume. 0 “Réglage du volume” (v p. 96) 0 “Réglage du volume (ZONE2/ZONE3)” (v p. 171)

W Touche MUTE (:) Cette touche met en sourdine la sortie audio. 0 “Coupure temporaire du son (Sourdine)” (v p. 96) 0 “Coupure temporaire du son (Sourdine) (ZONE2/ ZONE3)” (v p. 171)

X Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur. Y Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 176) Z Touche ENTER Elle permet de déterminer la sélection.

o Câbles utilisés pour les connexions

Installation des enceintes

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

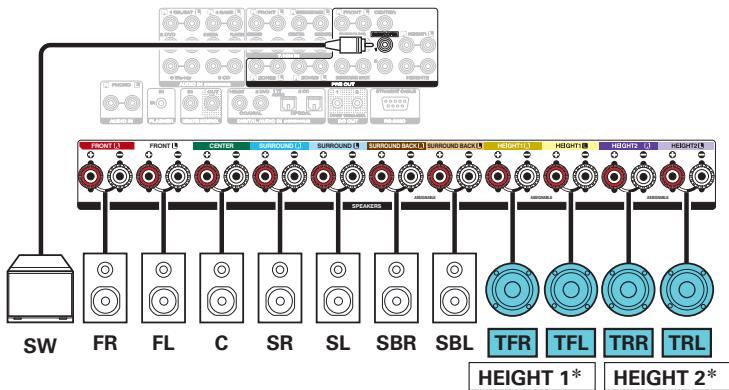

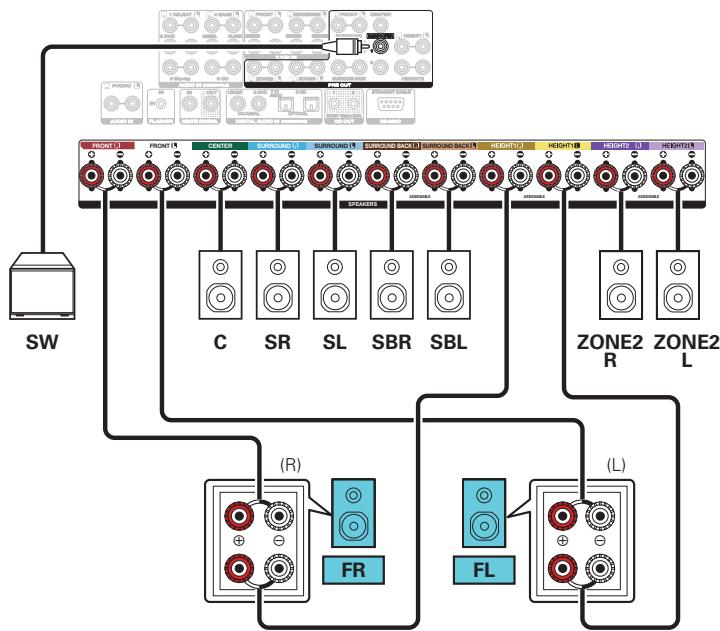

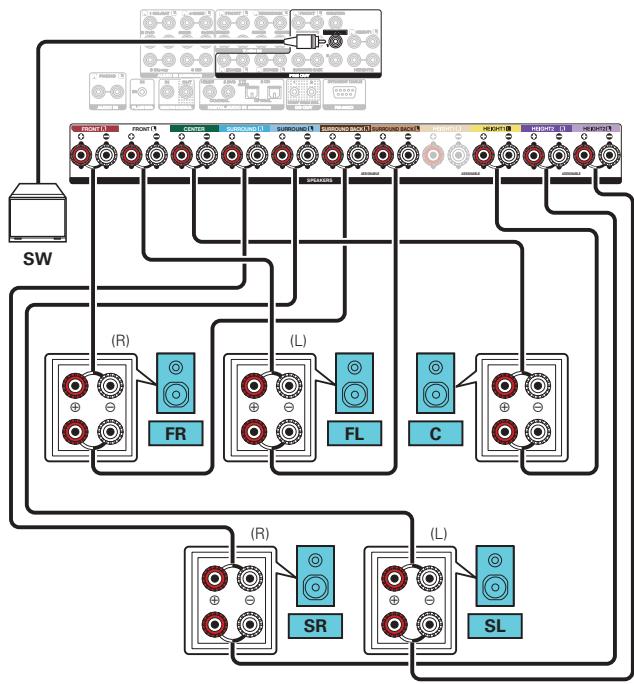

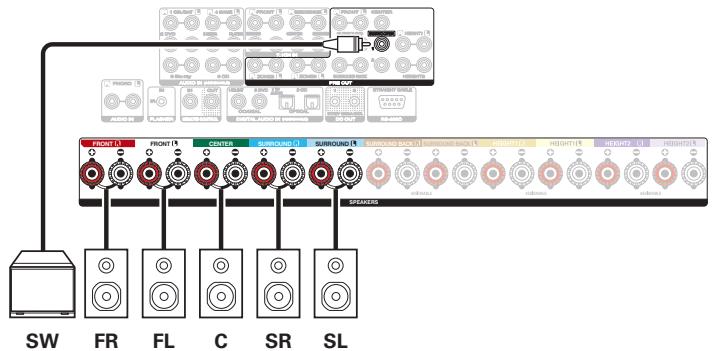

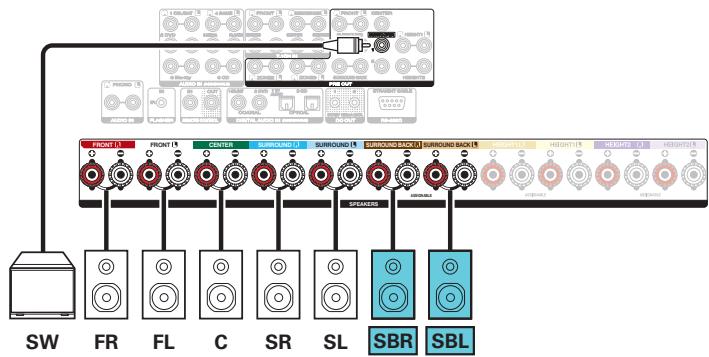

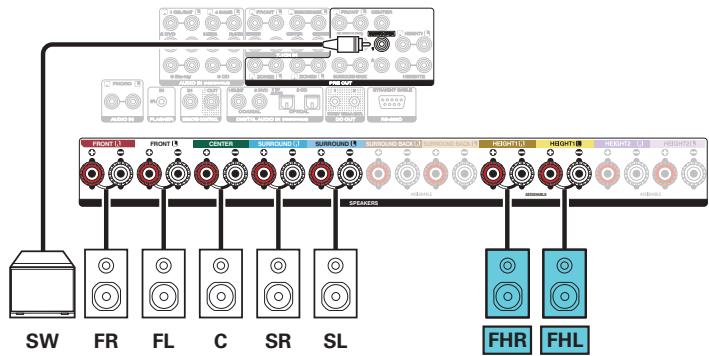

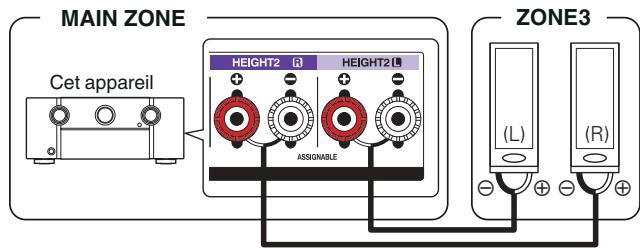

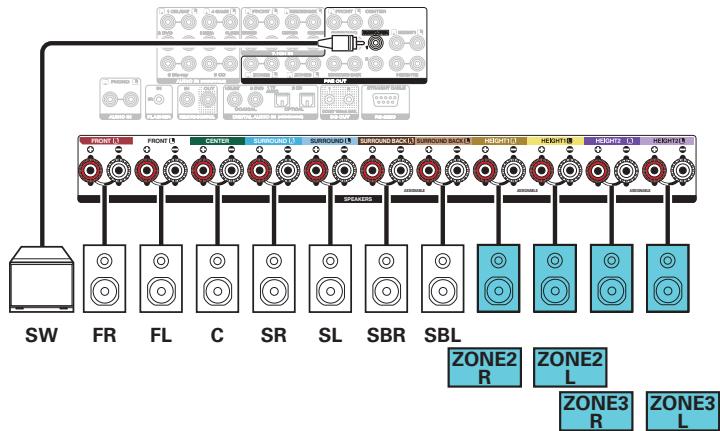

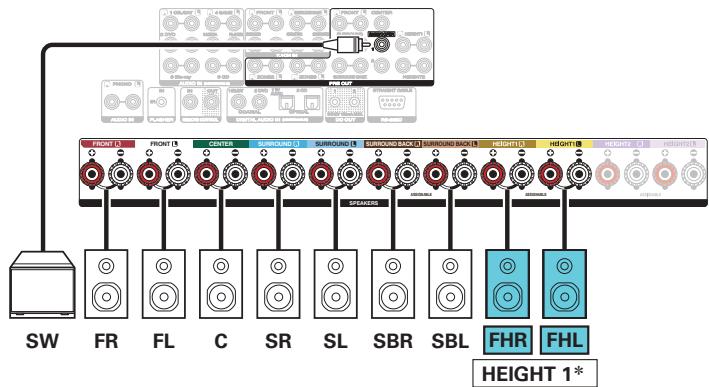

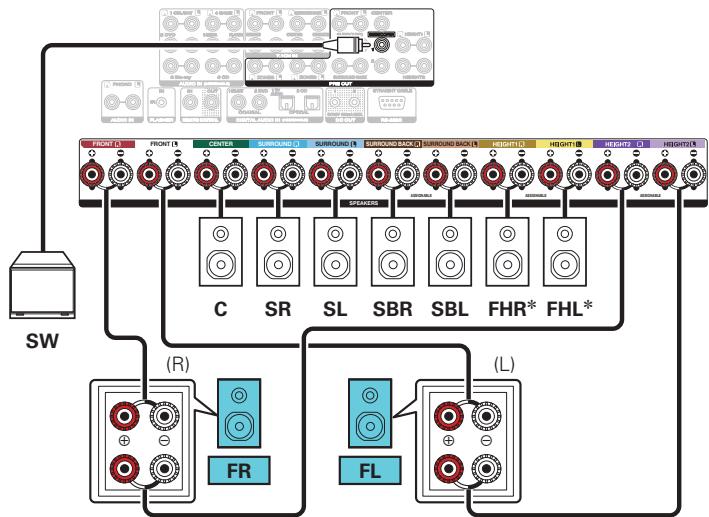

Branchement enceintes

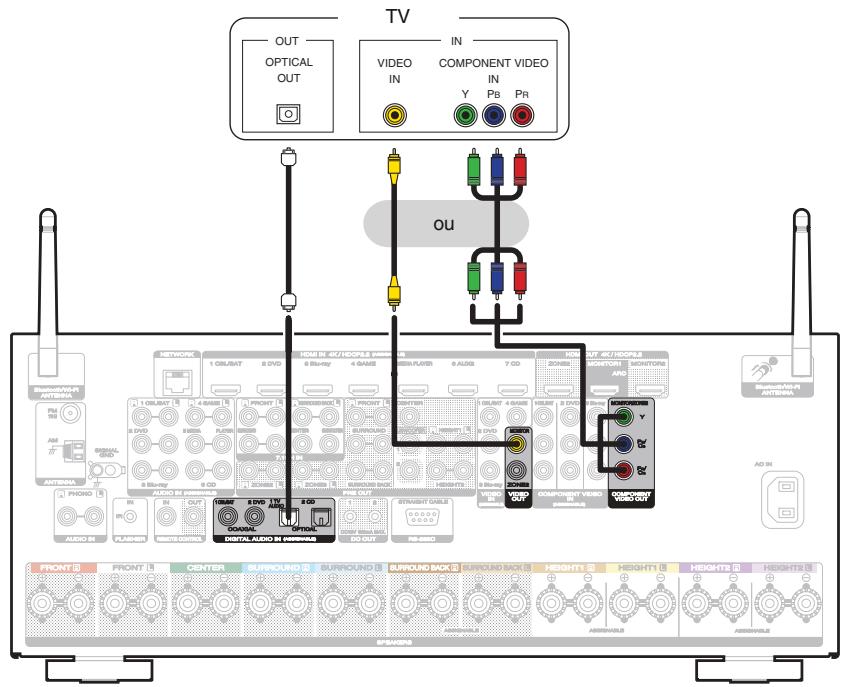

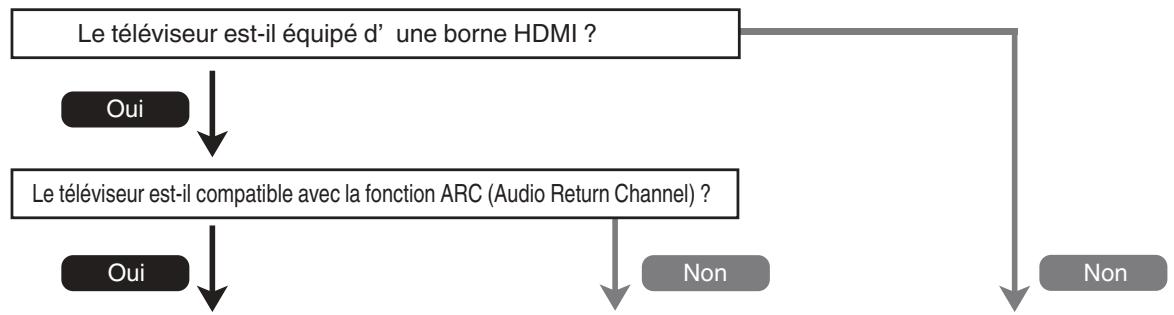

Connexion d’un téléviseur

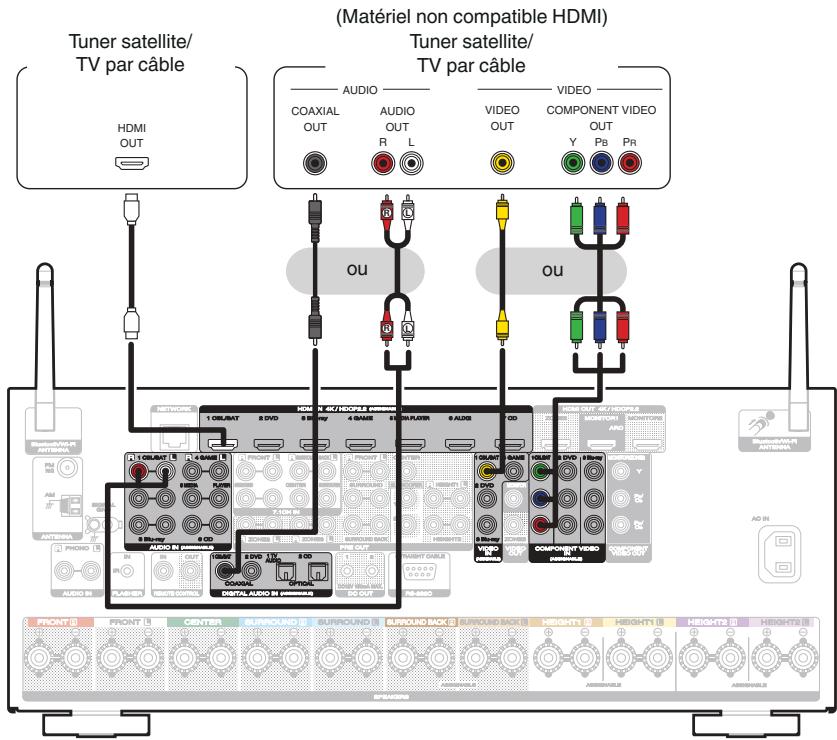

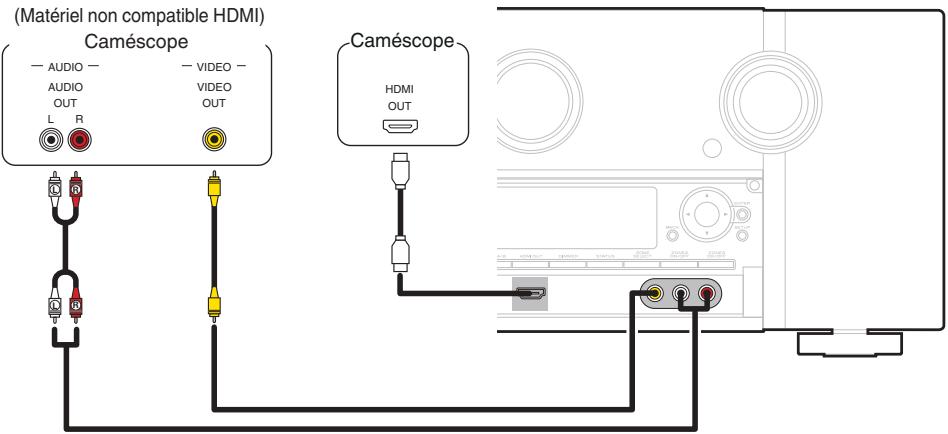

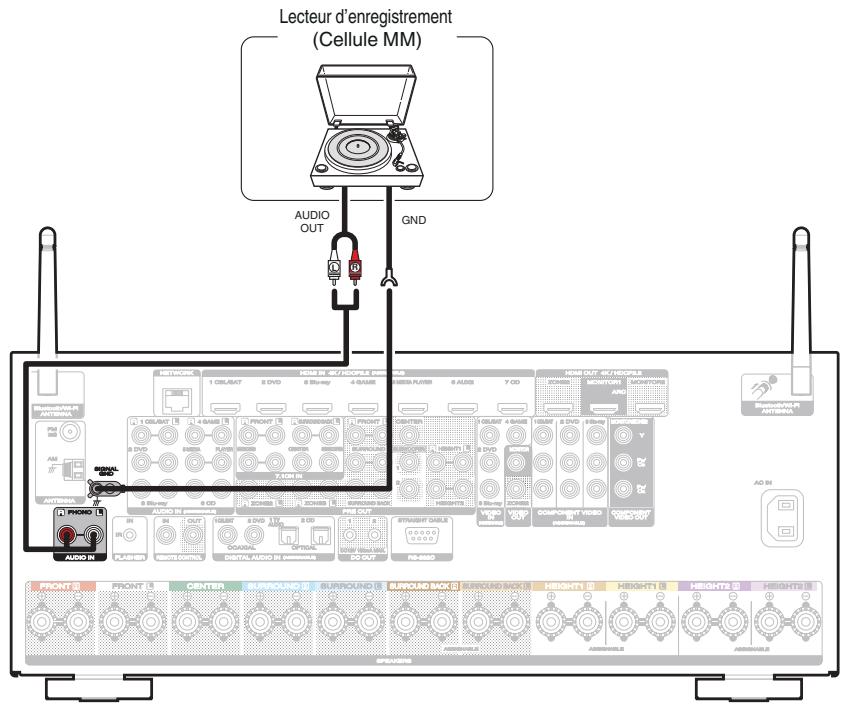

Connexion d’un dispositif de lecture

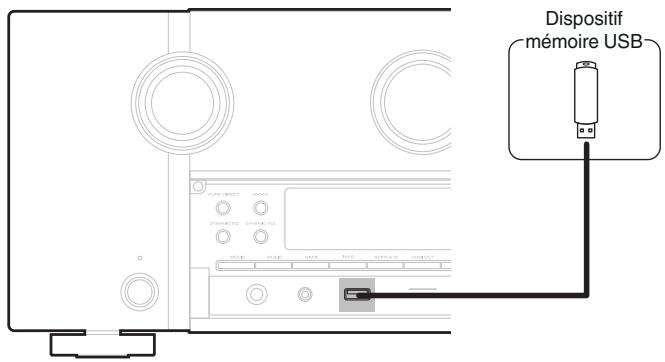

Connecter un dispositif mémoire USB au port USB

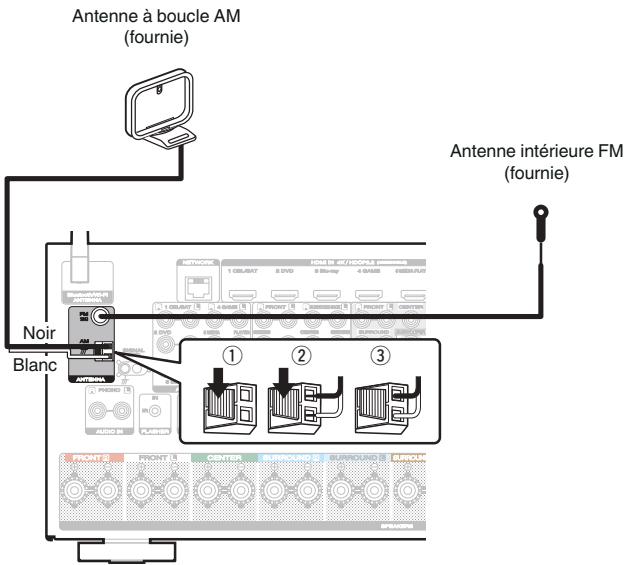

Connexion d’une antenne FM/AM

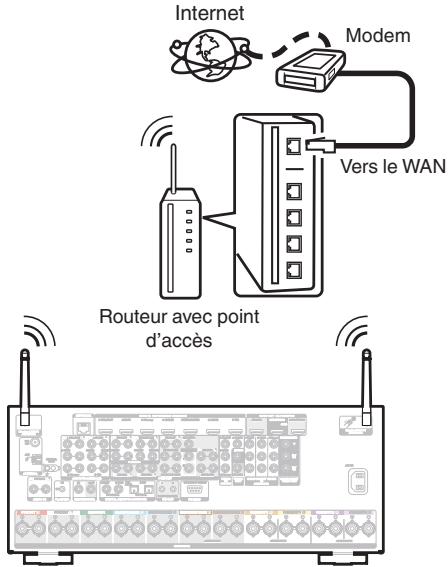

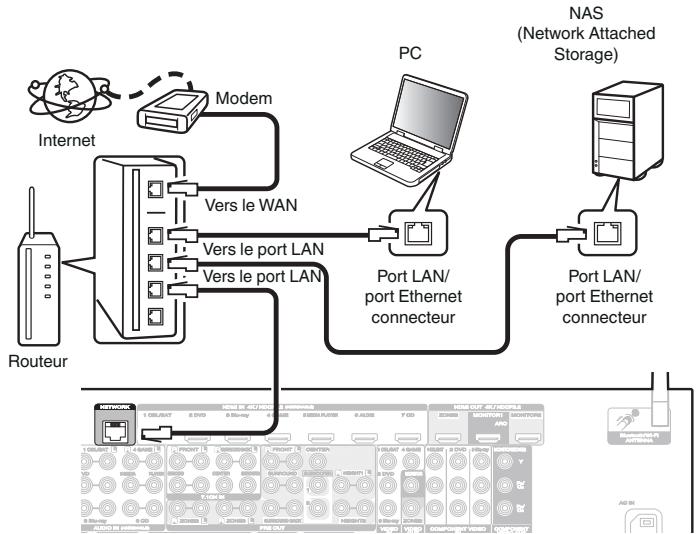

Connexion à un réseau domestique (LAN)

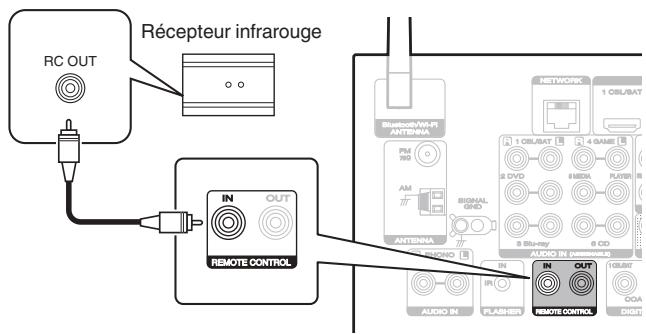

Connexion d’un dispositif de commande externe

Connexion du cordon d’alimentation

Câble HDMI Câble vidéo composante

REMARQUE 0 Ne pas brancher le cordon d’alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque “Assistant de config.” est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assistant de config.” est en cours d'exécution, les bornes d’entrée/sortie ne sont pas conductrices.) 0 Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Câble vidéo Câble numérique coaxial Câble optique Câble audio

L L R R Câble LAN Panneau avant

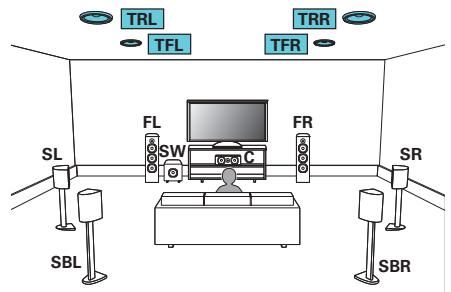

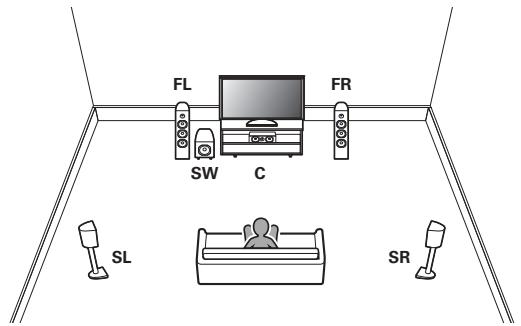

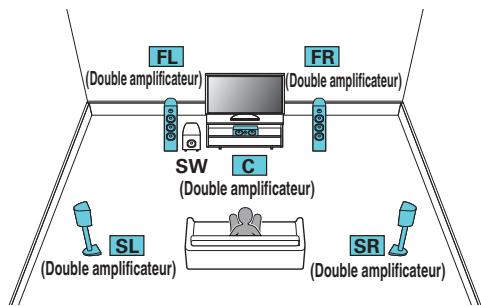

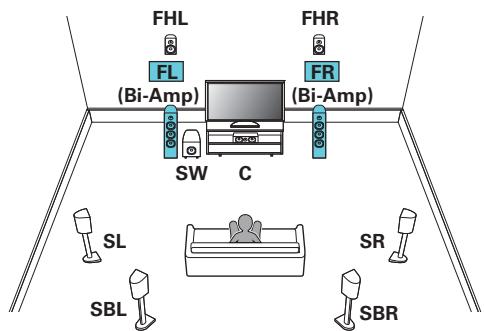

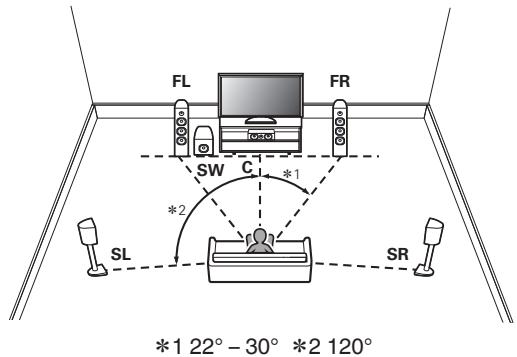

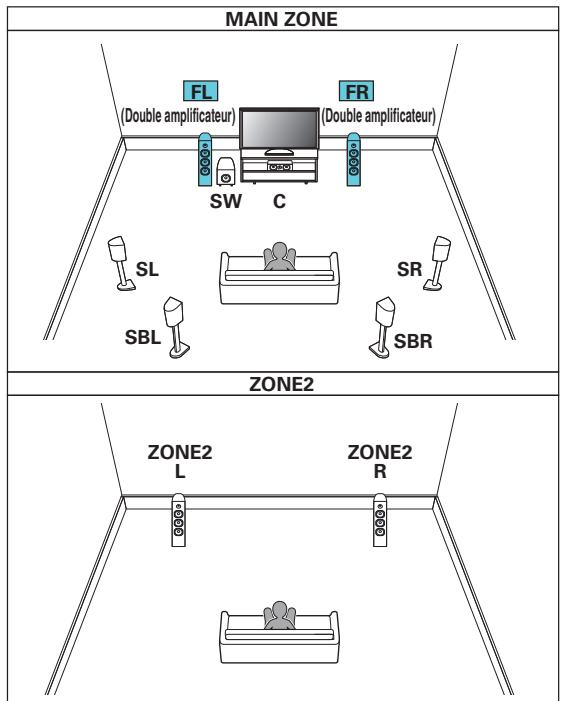

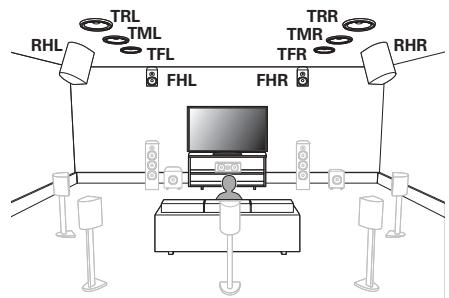

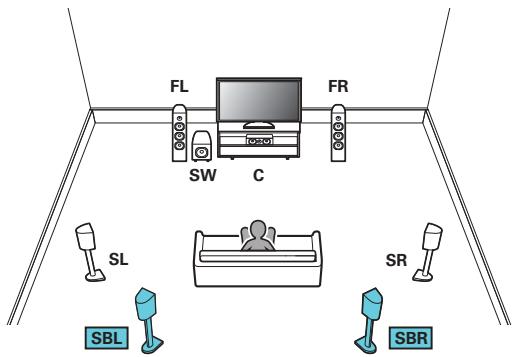

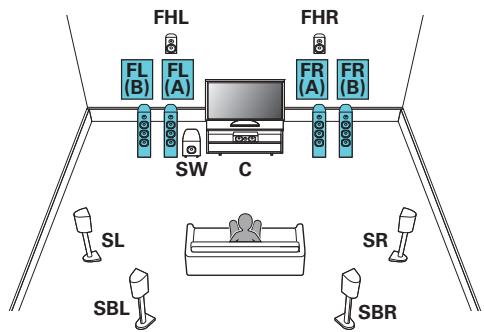

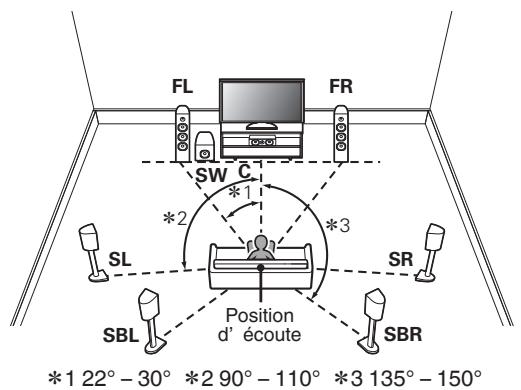

Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

FL SL Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique. Placez l’enceinte CENTER entre les enceintes C FRONT et au-dessus ou en dessous de votre (Enceinte centrale) : téléviseur. Placez les enceintes droite et gauche SURROUND à SL/SR une distance égale des côtés gauche et droite de la (Enceinte surround position d’écoute principale. Si vous ne disposez pas gauche/droite) : d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute SBL/SBR principale et directement derrière la position d’écoute (Enceinte surround Lorsque vous utilisez une seule enceinte arrière gauche/droite) : principale. surround arrière (SB), placez-la directement derrière la position d’écoute. Placez le SUBWOOFER dans un lieu approprié, SW 1/2 près des enceintes avant. Si vous avez deux (Subwoofer) : caissons de basses, placez-les de manière asymétrique à l’avant de votre pièce. FL/FR (Enceinte avant gauche/droite) :

TRL TML TFL FHL Panneau avant

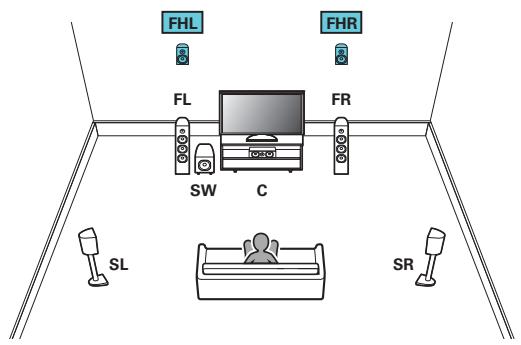

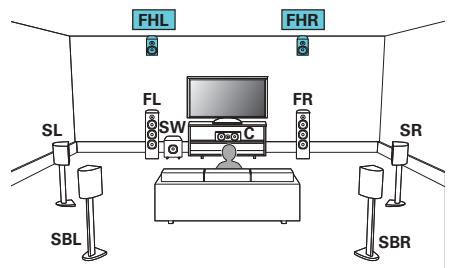

FHL/FHR (Enceinte haute avant gauche/ droite) :

Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale.

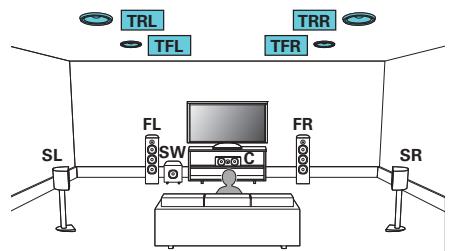

TFL/TFR (Enceinte supérieure avant gauche/ droite) :

Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite.

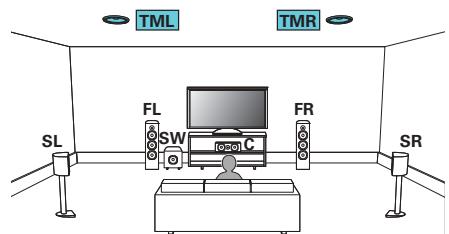

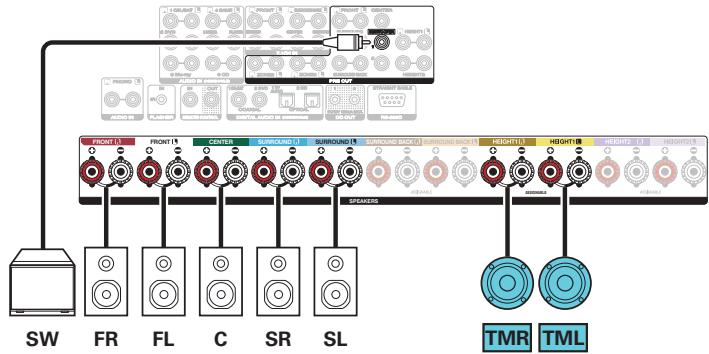

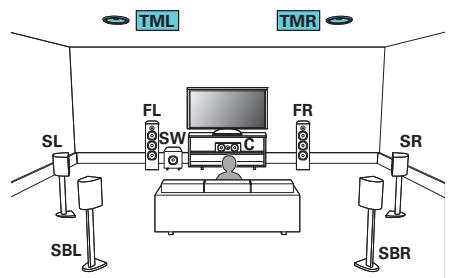

TML/TMR (Enceinte supérieure centre gauche/ droite) :

Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite.

TRL/TRL (Enceinte supérieur arrière gauche/ droite) :

Montez les enceintes supérieures arrière gauche et droite sur le plafond légèrement en arrière de votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite.

RHL/RHR (Enceinte hauteur arrière gauche/ droite) :

Placez les enceintes de hauteur arrière gauche et droite directement derrière la position d’écoute principale. Installer l’ensemble aussi près que possible du plafond et aligner avec les enceintes avant gauche et droite.

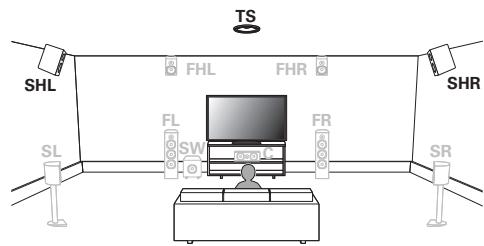

FHL FHR FL SL SW SHR TS (Enceinte surround supérieur) :

SHL/SHR Placez les enceintes SURROUND HAUT gauche (Enceinte surround et droite directement au-dessus des enceintes haut gauche/droite) : surround.

SR Placez l’enceinte SUPÉRIEURE SURROUND directement au-dessus de la position d’écoute principale et dans l’alignement de l’enceinte du canal central.

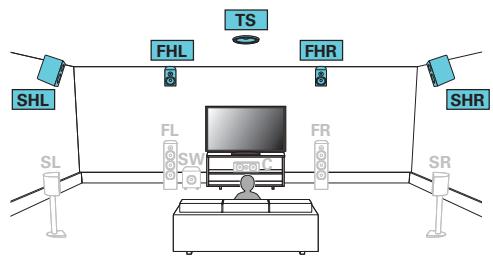

0 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

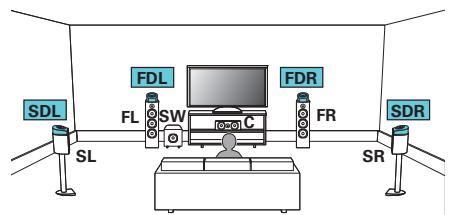

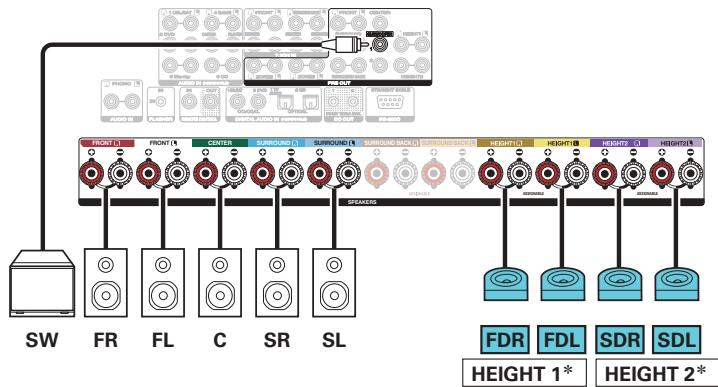

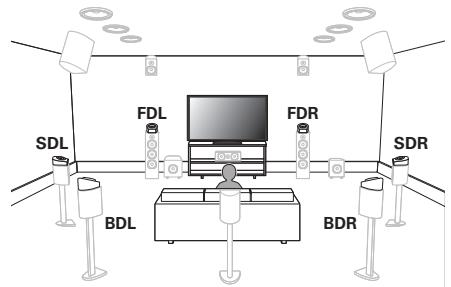

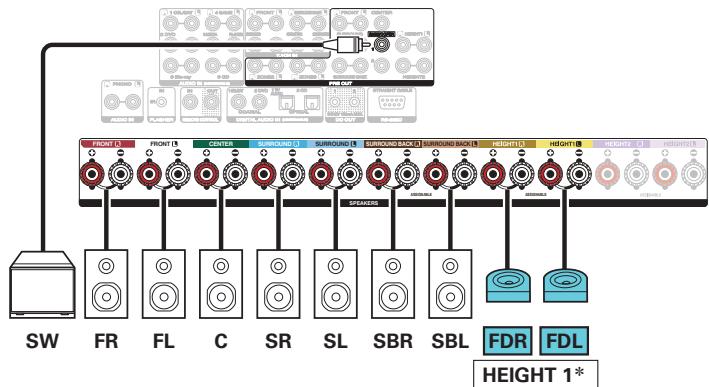

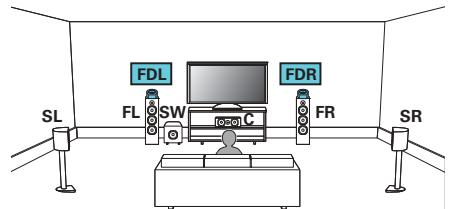

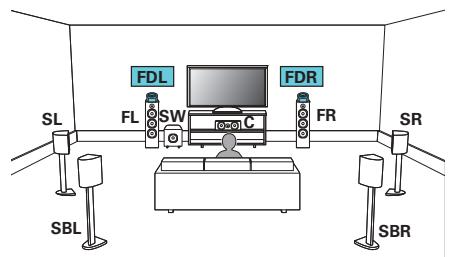

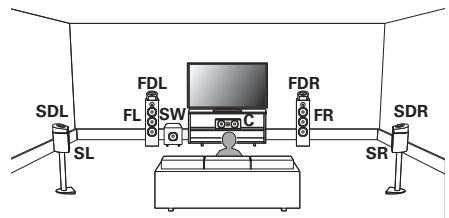

FDR SDR BDL BDR FDL/FDR (Enceinte Dolby avant gauche/ droite) :

Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale.

SDL/SDR (Enceinte Dolby surround gauche/ droite) :

Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance.

BDL/BDR (Enceinte Dolby arrière gauche/ droite) :

Placez l’enceinte Dolby Atmos Enabled arrière sur l’enceinte arrière d’ambiance. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte d’ambiance arrière, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte d’ambiance arrière.

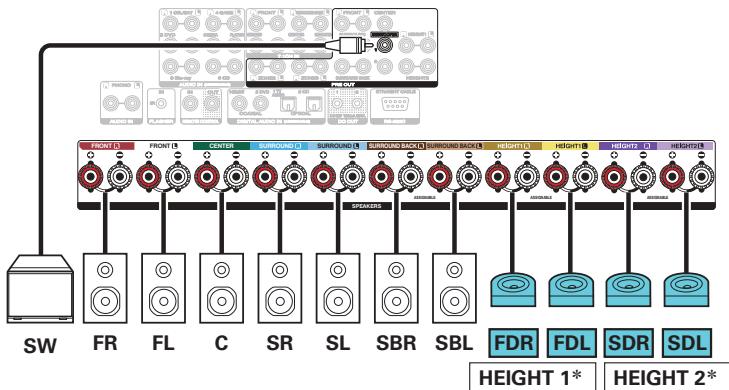

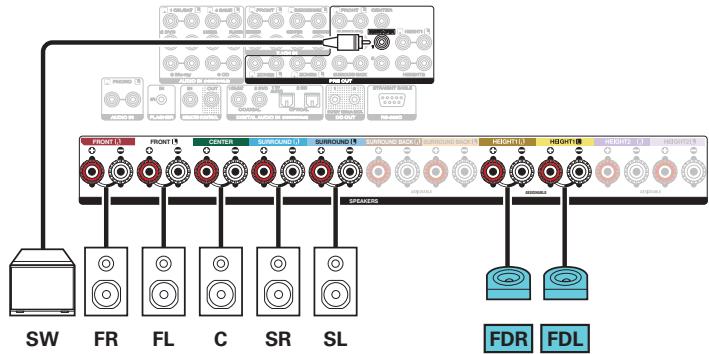

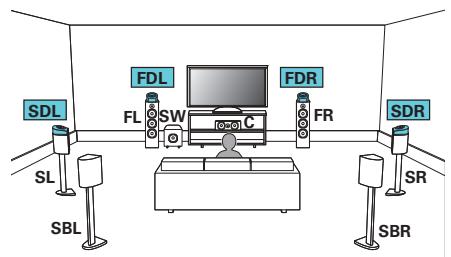

À propos des enceintes Dolby Atmos Enabled Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un hautparleur dirigé vers le haut qui est placé sur le sol. Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

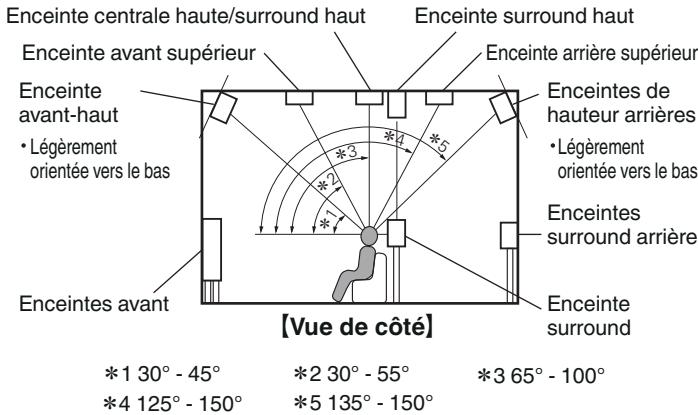

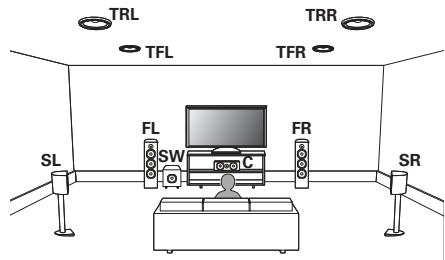

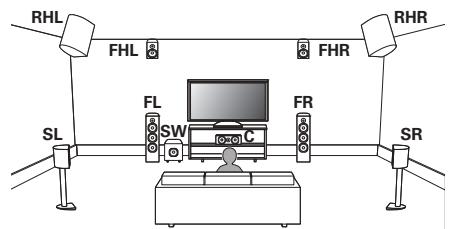

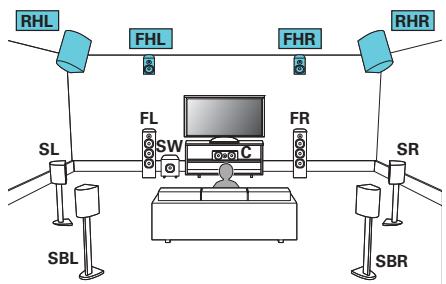

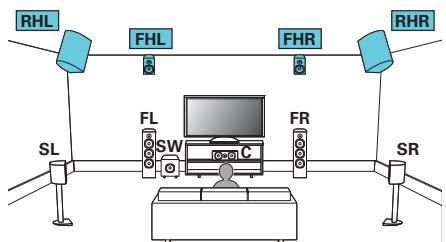

Plan des enceintes hautes 0 Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde. 0 Dolby Atmos n’est pas pris en charge dans une configuration d’enceintes 5.1 canaux ou inférieure. 0 DTS:X peut être sélectionné indépendamment de la configuration des enceintes. 0 Auro-3D conseille d’ajouter des enceintes FRONT HEIGHT et SURROUND HEIGHT à une configuration d’enceintes 5.1. Au minimum, vous devez ajouter des enceintes FRONT HEIGHT pour Auro-3D. 0 L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Enceinte centrale haute/surround haut

z1 30° - 45° z4 125° - 150°

FR TFR C TML TMR SL SHL SR TS TRL TRR Enceinte arrière supérieur

Enceinte avant supérieur Enceinte avant-haut Légèrement orientée vers le bas

FHL GVue de côtéH z2 30° - 55° z5 135° - 150°

Enceintes de hauteur arrières Légèrement orientée vers le bas

RHL RHR GVue de dessusH Enceintes surround arrière Enceinte surround z3 65° - 100°

0 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

o Lorsque des enceintes 5.1 canaux sont installées

o En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière

FR FL FR FL SW SW C z1 z2

z1 22° – 30° z2 90° – 110° z3 135° – 150° 0 Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

o Plan comprenant les enceintes hautes et les enceintes supérieures

n Exemple de plan d’enceintes supérieures Combinaison de plan 5.1 canaux et d’enceintes avant hautes/ supérieures arrière.

n Exemple de plan des enceintes

TRL Combinaison de plan 5.1 canaux et d’enceintes avant hautes/arrière hautes.

n Exemple de configuration Auro-3D

n Exemple de plan d’enceintes Dolby Atmos Enabled

Combinaison d’enceintes 5.1 canaux avec des enceintes avant haut/ surround haut/surround supérieur.

Combinaison de plan 5.1 canaux et d’enceintes Dolby avant/ Dolby surround.

TS FHL SHL FDL SDL FL SW FDR C SL FHR FL SDR FR SL SW SHR FR C SR SR

0 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

Branchement enceintes Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Avant le branchement des enceintes

0 Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer. 0 Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (“Circuit de protection” (v p. 324)) 0 Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de config.” est en cours d’exécution.) 0 Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

0 Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms. 1. Appuyez longuement sur le bouton de l’unité principale ZONE SELECT et STATUS en même temps pendant au moins 3 secondes. “zVideo Format <NTSC>” s’affiche sur l’écran. 2. Appuyez trois fois sur i sur l’appareil principal. “zSp. Impedance <8ohms>” s’affiche sur l’écran. 3. Utilisez o ou p sur l’appareil principal pour sélectionner l’impédance. 8ohms (Défaut) :

Sélectionnez-le lorsque l’impédance pour toutes les enceintes connectées est de 8 Ω/ ohms ou plus.

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms.

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

4. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

o Connexion des câbles d’enceinte

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil. Pour utiliser deux caissons de basse, réglez “Subwoofer” à “2 enceintes” dans le réglage “Config. enceintes”. (v p. 228) Vous pouvez régler séparément le niveau et la distance pour le subwoofer 1 et le subwoofer 2.

Dénudez environ 3/8 pouce (10 mm) du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

o À propos des étiquettes du câble (fournis) pour l’identification du canal La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal. Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Cela facilite le branchement du câble approprié sur les bornes d’enceintes du panneau arrière. Bornes d’enceintes

Couleur Violet clair Violet

Attachez l’étiquette du câble pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme. Reportez-vous au tableau et attachez l’étiquette à chaque câble d ’enceinte. Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble. G Méthode de fixation de l’étiquettes du câble H Enceintes

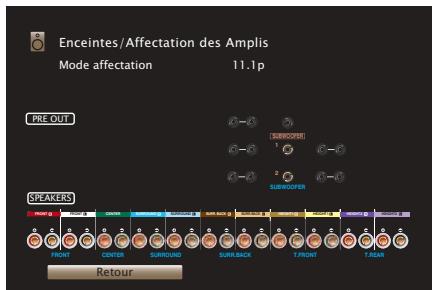

Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis” Cet appareil est équipé d’un amplificateur de puissance à 11 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de “Affectation des Amplis” en fonction de l’application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (v p. 221) Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (v p. 221) Lire une enceinte dans chaque zone “Affectation des Amplis” Page de réglages connexion MAIN ZONE ZONE2 ZONE3 Lecture sur 5.1 canaux Réglable dans tous les modes 49 “Affectation des Amplis”. Lecture sur 7.1 canaux 50 Lecture sur 9.1 canaux 9.1p + ZONE2 (Défaut) 54 Lecture sur 11.1 canaux 11.1p 62 2 canaux 2 canaux Lecture 9.1 canaux (connexion bi-amp des enceintes 9.1p (bi-amp) 68 (pré-sortie) (pré-sortie) avant) Lecture 5.1 canaux (connexion double amplificateur des 5,1 cnx large bande Bi-Amp 69 enceintes avant, centre et surround) Enceintes avant secondaires 9.1p + Front B 70 Lecture sur 9.1 canaux 2 canaux 2 canaux 9.1p + ZONE2 (Défaut) 71 (sortie enceinte) (pré-sortie) Lecture sur 9.1 canaux 2 canaux 2 canaux 9.1p + ZONE3 71 (pré-sortie) (sortie enceinte) Lecture 7.1 canaux (connexion bi-amp des enceintes 2 canaux 2 canaux 7.1p (bi-amp)+ ZONE2 72 avant) (sortie enceinte) (pré-sortie) Lecture sur 7.1 canaux 2 canaux 2 canaux 7.1p + ZONE2/3 73 (sortie enceinte) (sortie enceinte) Lecture sur 9.1 canaux 1 canaux 1 canaux 9.1p+ZONE2/3-MONO 74 (sortie enceinte) (sortie enceinte) Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Veuillez vous reporter à “Modes audio et canaux de sortie” (v p. 308) pour les modes sonores qui sont pris en charge. Les pages suivantes disposent d’exemples basiques de connexion.

Consultez l’exemple de connexion pour “Exemple de connexion pour le système Auro-3D à 9.1 canaux” (v p. 60) pour la lecture Auro-3D avec un système 9.1 canaux doté du système de base à 5.1 canaux et des enceintes avant hautes et surround hautes. Consultez également l’exemple de connexion “Exemple de connexion pour le système Auro-3D à 10.1 canaux” (v p. 65) pour la lecteur Auro-3D avec un système 10.1 canaux en ajoutant l’enceinte surround supérieure.

0 En plus des connections décrites dans p.49 - 74, cet appareil permet diverses connexions d’enceintes avec le réglage “Affectation des Amplis”. Reportez-vous également à l’écran de menu dans “Vue config. Bornes” sur l’écran de réglage “Affectation des Amplis”, qui indique comment effectuer des connexions dans votre environnement.

Branchement d’enceintes 5.1 canaux Ceci est utilisé comme un système surround de canal 5.1 de base.

FR FL C Télécommande

Branchement d’enceintes 7.1 canaux o Exemples de connexions avec utilisation d’enceintes surround arrière Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

FL FR FRONT SW FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK C ASSIGNABLE SPEAKERS SL SR SBL SBR SW

0 Réglez “Sol” - “Agencement” sur “5can. & SB” dans le menu en cas de connexion dans cette configuration. (v p. 223)

0 Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

o Exemple de connexions avec utilisation d’enceintes au plafond Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique, mais avec des enceintes au plafond.

TML TMR FL SL SW FR C FRONT FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK SR ASSIGNABLE SPEAKERS SW FR FL C SR SL TMR TML

0 Réglez “Sol” - “Agencement” sur “5can” et “Hauteur Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224) 0 Il est possible de connecter des enceintes supérieures avant ou supérieures arrière au lieu des enceintes supérieures centrales. Dans ce cas, réglez les enceintes au plafond à connecter dans “Hauteur” - “Agencement” dans le menu. (v p. 225)

o Exemple de connexions avec utilisation d’enceintes hautes Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

FHL FHR FL FR FRONT SW FRONT CENTER SURROUND SURROUND SURROUND BACK C SURROUND BACK ASSIGNABLE SPEAKERS SL SR SW FR FL C SR SL FHR FHL

0 Réglez “Sol” - “Agencement” sur “5can” et “Hauteur Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224) 0 Il est possible de connecter les enceintes arrière hautes au lieu des enceintes avant hautes. Dans ce cas, réglez les enceintes hautes à connecter dans “Hauteur” “Agencement” dans le menu. (v p. 225)

o Exemple de connexions avec utilisation d’enceintes Dolby Atmos Enabled Ce système surround 7.1 canaux est identique à un système de 5.1 canaux basique mais avec des enceintes Dolby.

FDL SL FL SW FDR C FR FRONT FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK SR ASSIGNABLE SPEAKERS SW FR FL C SR SL FDR FDL

0 Réglez “Sol” - “Agencement” sur “5can” et “Dolby Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224) 0 Il est possible de connecter les enceintes Dolby surround au lieu des enceintes Dolby. Dans ce cas, réglez les enceintes Dolby Atmos Enabled à connecter dans “Hauteur” – “Agencement” dans le menu. (v p. 225)

Branchement d’enceintes 9.1 canaux o Exemple de connexion avec utilisation d’un ensemble d’enceintes au plafond

0 Réglez “Hauteur” - “Hauteur Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

z Il est possible de connecter des enceintes supérieures avant ou supérieures arrière au lieu des enceintes supérieures centrales. Dans ce cas, réglez les enceintes au plafond à connecter dans “Hauteur” - “Agencement” dans le menu. (v p. 225)

o Exemple de connexion avec utilisation de deux ensembles d’enceintes au plafond

0 Réglez “Sol” - “Agencement” sur “5can” ou réglez “5can. & SB” et “Hauteur Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224)

FR TRR TRL HEIGHT 2z

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 61)

o Exemple de connexion avec utilisation d’un ensemble d’enceintes hautes

0 Réglez “Hauteur” - “Hauteur Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

z Il est possible de connecter les enceintes arrière hautes au lieu des enceintes avant hautes. Dans ce cas, réglez les enceintes hautes à connecter dans “Hauteur” - “Agencement” dans le menu. (v p. 225)

o Exemple de connexion avec utilisation de deux ensembles d’enceintes hautes

0 Réglez “Sol” - “Agencement” sur “5can” ou réglez “5can. & SB” et “Hauteur Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224)

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 61)

o Exemple de connexion avec utilisation d’un ensemble d’enceintes Dolby Atmos Enabled

0 Réglez “Hauteur” - “Dolby Sp” sur “2can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

z Il est possible de connecter les enceintes Dolby surround au lieu des enceintes Dolby. Dans ce cas, réglez les enceintes Dolby Atmos Enabled à connecter dans “Hauteur” - “Agencement” dans le menu. (v p. 225)

o Exemple de connexion avec utilisation de deux ensembles d’enceintes Dolby Atmos Enabled

FDL SDL FL SW FDR C SL FRONT CENTER SURROUND SURROUND SURROUND BACK ASSIGNABLE Panneau arrière

FR FL C SR SL ASSIGNABLE FDR FDL SDR SDL HEIGHT 1z

0 Réglez “Sol” - “Agencement” sur “5can” ou réglez “5can. & SB” et “Dolby Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 223, 224)

SURROUND BACK SPEAKERS SR SW Panneau avant

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 61)

o Exemple de connexion pour le système Auro-3D à 9.1 canaux Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

FHL FHR FL FR SHL SL SHR SW C FRONT FRONT CENTER SURROUND SURROUND SURROUND BACK SR SURROUND BACK ASSIGNABLE ASSIGNABLE SPEAKERS SW FR FL C SR SL FHR FHL SHR SHL HEIGHT 1z1

0 Réglez “Sol” - “Agencement” sur “5can” ou réglez “5can. & SB” et “Hauteur Sp” sur “4can” dans le menu en cas de connexion dans cette configuration (v p. 223, 224) Ensuite, réglez “Hauteur” - “Agencement” sur “Avant haut et Hauteur surr.”. (v p. 225)

z1 Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 61) z2 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

La sortie des canaux depuis les bornes d’enceinte HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction des systèmes d’enceintes utilisés. Réglez cette option depuis “Affectation des Amplis” dans le menu. (v p. 221) Nombre d’enceintes hautes/de plafond

Il est possible d’utiliser une combinaison de huit enceintes Nombre d’enceintes Dolby

Modèle de combinaisons

HEIGHT1 SPEAKER HEIGHT2 SPEAKER Avant haut Avant plafond Centre plafond Arrière plafond Hauteur arrière Dolby avant Dolby surround Dolby arrière Avant haut et Centr. Plaf Avant haut et Arr. plafond Avant haut et Hauteur arr z Avant haut et Hauteur surr. Avant plafond et Arr. plafond Avant plafond et Hauteur arr Centre plafond et Hauteur arr Dolby avant et Arr. Plafond Dolby avant et Hauteur arr Avant haut et Dolby surr. Avant plafond et Dolby Surr. Dolby avant et Dolby Surr.

Avant haut Avant plafond Centre plafond Arrière plafond Hauteur arrière Dolby avant Dolby surround Dolby arrière Avant haut Avant haut Avant haut Avant haut Avant plafond Avant plafond Centre plafond Dolby avant Dolby avant Avant haut Avant plafond Dolby avant

Centre plafond Arrière plafond Hauteur arrière Hauteur surround Arrière plafond Hauteur arrière Hauteur arrière Arrière plafond Hauteur arrière Dolby surround Dolby surround Dolby surround

z Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

Branchement d’enceintes 11.1 canaux Ce système, qui est basé sur un système 5.1 canaux, lit jusqu’à 11.1 canaux en même temps.

o Exemple de connexion avec utilisation de deux ensembles d’enceintes au plafond

TRL TRR TFL TFR FL SL SW FR C FRONT FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK SR ASSIGNABLE ASSIGNABLE ASSIGNABLE SPEAKERS SBL SBR SW Affichage

0 Réglez “Hauteur” - “Hauteur Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

FR TRR TRL HEIGHT 2z

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 66)

o Exemple de connexion avec utilisation de deux ensembles d’enceintes hautes

0 Réglez “Hauteur” - “Hauteur Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 66)

o Exemple de connexion avec utilisation de deux ensembles d’enceintes Dolby Atmos Enabled

0 Réglez “Hauteur” - “Dolby Sp” sur “4can” dans le menu en cas de connexion dans cette configuration. (v p. 224)

z Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 66)

o Exemple de connexion pour le système Auro-3D à 10.1 canaux Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

TS TS FHL FHR FL FR SHL SL SHR SW C

Amplificateur de puissance

SR FRONT FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK ASSIGNABLE ASSIGNABLE SPEAKERS

0 Réglez “Hauteur” - “Hauteur Sp” sur “5can” dans le menu en cas de connexion dans cette configuration. (v p. 224) Ensuite, réglez “Hauteur” - “Agencement” sur “Avant haut et Hauteur surr.”. (v p. 225)

SW FR FL C SR SL FHR FHL SHR SHL HEIGHT 1z1

z1 Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (v p. 67) z2 L’enceinte surround supérieure peut être connectée à la borne d’enceinte SURROUND BACK L au lieu du connecteur SUBWOOFER 2 PRE OUT. Paramétrez l’option “Sortie surr.plaf.” sur “SURR. BACK L” dans le menu. (v p. 227) z3 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

La combinaison des canaux HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction du système d’enceintes utilisé. Réglez cette option depuis “Affectation des Amplis” dans le menu. (v p. 221) Il est possible d’utiliser une combinaison de huit enceintes Nombre d’enceintes Nombre d’enceintes Modèle de combinaisons hautes/de plafond Dolby Avant haut Avant plafond 2 enceintes Aucun Centre plafond Arrière plafond Hauteur arrière Avant haut et Centr. Plaf Avant haut et Arr. plafond Avant haut et Hauteur arrz1 4 enceintes Aucun Avant haut et Hauteur surr. Avant plafond et Arr. plafond Avant plafond et Hauteur arr Centre plafond et Hauteur arr Dolby avant Aucun 2 enceintes Dolby surround Dolby arrière Dolby avant et Arr. Plafond Dolby avant et Hauteur arr Avant haut et Dolby surr. 2 enceintes 2 enceintes Avant haut et Dolby arrière Avant plafond et Dolby Surr. Avant plafond et Dolby arrière Dolby avant et Dolby Surr. Aucun 4 enceintes Dolby avant et Dolby arrière

HEIGHT1 SPEAKER HEIGHT2 SPEAKER Avant haut Avant plafond Centre plafond Arrière plafond Hauteur arrière Avant haut Avant haut Avant haut Avant haut Avant plafond Avant plafond Centre plafond Dolby avant Dolby surround Dolby arrière Dolby avant Dolby avant Avant haut Avant haut Avant plafond Avant plafond Dolby avant Dolby avant

Centre plafond Arrière plafond Hauteur arrière Hauteur surround Arrière plafond Hauteur arrière Hauteur arrière Arrière plafond Hauteur arrière Dolby surround Dolby arrière Dolby surround Dolby arrière Dolby surround Dolby arrière

Il est possible d’utiliser une combinaison de huit enceintes Nombre d’enceintes Nombre d’enceintes hautes/de plafond Dolby

Modèle de combinaisons Avant haut et Hauteur surr. & Surround plafond Avant haut et Hauteur arr & Surround plafondz1

z1 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos. z2 Le connecteur SUBWOOFER 2 PRE OUT ou la borne de l’enceinte SURROUND BACK L peut être sélectionné en tant que borne pour connecter l’enceinte Surround Supérieure en sélectionnant “Sortie surr.plaf.” dans le menu. (v p. 227)

Connexion bi-amp o Lecture 9.1 canaux (connexion bi-amp des enceintes avant) Ce système permet de lire les canaux 9.1. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la biamplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

REMARQUE 0 Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

z Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d’enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu. (v p. 225)

o Lecture 5.1 canaux : Connexion bi-amp des enceintes avant, centre et surround Ce système permet d’effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour toutes les enceintes avant, centre et sourround.

FL (Double amplificateur)

FR (Double amplificateur)

FRONT FRONT CENTER SURROUND SURROUND C SW (Double amplificateur) SL (Double amplificateur)

Branchement d’enceintes 9.1 canaux : Deuxième paire d’enceintes avant Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

z Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d’enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu. (v p. 225)

Branchement d’enceintes multi-zones o Lecture 9.1 canaux (MAIN ZONE) + 2 canaux ZONE2 (ou ZONE3) Ce type de configuration permet de lire les 9.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2. (Les enceintes peuvent émettre du son depuis la ZONE3 plutôt que la ZONE2 (Mode affectation : 9.1p + ZONE3)).

z Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d’enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu. (v p. 225)

o Lecture 7.1 canaux (connexion bi-amp des enceintes avant : MAIN ZONE) + lecture 2 canaux (ZONE2) Ce type de configuration permet de lire les 7.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant dans la MAIN ZONE. MAIN ZONE FL (Double amplificateur)

FR (Double amplificateur)

FRONT SW FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK C ASSIGNABLE ASSIGNABLE ASSIGNABLE SPEAKERS SL SR SBL SBR SW ZONE2 ZONE2

o Lecture 7.1 canaux (MAIN ZONE) + lecture 2 canal (ZONE2) + lecture 2 canal (ZONE3) Ce type de configuration permet de lire les 7.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2 et la ZONE3.

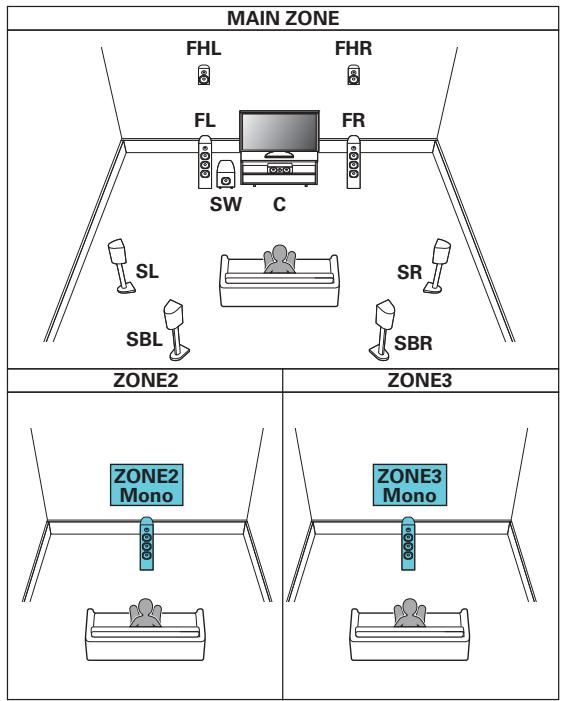

o Lecture 9.1 canaux (MAIN ZONE) + lecture 1 canal (ZONE2) + lecture 1 canal (ZONE3) Ce type de configuration permet de lire les 9.1 canaux dans la MAIN ZONE et le format 1 canal (monaural) dans la ZONE2 et la ZONE3.

ASSIGNABLE ASSIGNABLE SR SL SBR SBL FHRz FHLz ZONE3 Mono

z Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d’enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu. (v p. 225)

FRONT Panneau arrière

o Connexion d’un amplificateur de puissance externe Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée. Sélectionnez la borne à utiliser et branchez l’appareil. Subwoofer (principal) AUDIO SUBWOOFER 1

Subwoofer (secondaire)

Amplificateur de puissance

0 Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).

Connexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Le téléviseur est-il équipé d’ une borne HDMI ? Oui

Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ? Oui “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 77)

“Connexion 2 : Téléviseur équipé d’une borne HDMI “Connexion 3 : Téléviseur non équipé et incompatible avec la fonction ARC (Audio Return d’une borne HDMI” (v p. 79) Channel)” (v p. 78)

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 195) TV HDMI IN (ARC)

0 Lors de l’utilisation de la fonction ARC, connectez à la borne HDMI MONITOR 1.

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Connexion 3 : Téléviseur non équipé d’une borne HDMI Utilisez un câble vidéo composante ou un câble vidéo pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Connexion d’un dispositif de lecture Cet appareil est équipé de trois types de bornes d’entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique. 0 0 0 0 0

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 81) “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82) “Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 83) “Connexion d’une platine” (v p. 84) “Connexion d’un périphérique équipé d’une borne de sortie multi-canaux” (v p. 85)

0 Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil. 0 La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des entrées” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 205) 0 Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez “Sortie audio HDMI” sur “TV”. (v p. 193) 0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2.

Connexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Tuner satellite/ TV par câble

Tuner satellite/ TV par câble

AUDIO HDMI OUT VIDEO AUDIO OUT R L COAXIAL OUT R

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Lecteur DVD Lecteur Blu-ray Disc

VIDEO OUT L Télécommande

Connexion d’un caméscope vidéo ou d’un console de jeux Cette explication utilise la connexion avec un caméscope vidéo comme exemple. Connectez un dispositif de lecture à cet appareil, tel qu’un caméscope vidéo ou une console de jeux. (Matériel non compatible HDMI) Caméscope

AUDIO VIDEO AUDIO OUT L R VIDEO OUT L R L R Affichage

HDMI OUT Panneau arrière

Connexion d’une platine Cet appareil est compatible avec les platines équipées d’une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d’une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “Phono” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine. Lecteur d’enregistrement (Cellule MM)

AUDIO OUT GND L R REMARQUE 0 La borne de terre (SIGNAL GND) de cet appareil n’est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu’il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l’effet inverse en augmentant le bruit. Auquel cas, il n’est pas nécessaire de connecter la ligne de terre.

Connexion d’un périphérique équipé d’une borne de sortie multi-canaux Vous pouvez connecter cet appareil à un dispositif externe disposant de bornes de sortie audio multi-canaux pour apprécier musique et vidéo. Pour lire l’entrée de signaux analogiques depuis les bornes 7.1CH IN, réglez “Mode d'entrée” sur “7.1CH IN”. (v p. 209) Dispositifs équipés d’une borne de sortie multi-canaux (lecteur Blu-ray Disc, lecteur DVD, décodeur externe etc.)

AUDIO SURROUND L R FRONT L R CENTER SURROUND SUBBACK WOOFER L R L R L R L R L R L R L R

0 Le signal vidéo peut être connecté comme le serait un lecteur Blu-ray Disc / DVD. (“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 82))

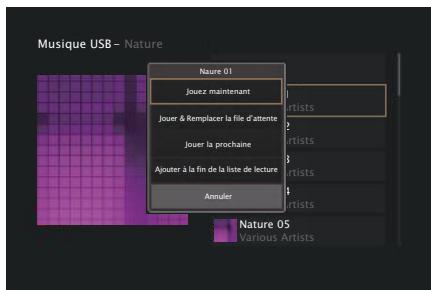

Connecter un dispositif mémoire USB au port USB Pour le mode d’emploi, voir “Lecture du contenu d’un dispositif mémoire USB” (v p. 97). Dispositif mémoire USB

0 Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil.

REMARQUE 0 Les dispositifs mémoire USB ne fonctionnent pas via un hub USB. 0 Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB. 0 N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Connexion d’une antenne FM/AM Connectez l’antenne, syntonisez une émission, puis déplacez l’antenne dans la position où le bruit d’arrière-plan devient minime. Ensuite, fixez l’antenne avec du ruban adhésif ou autre. (“Écoute de diffusion FM/ AM” (v p. 106))

Antenne à boucle AM (fournie)

Antenne intérieure FM (fournie)

0 Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

REMARQUE 0 Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau.

o Montage de l’antenne à boucle AM

o Utilisation de l’antenne à boucle AM

Antenne fixée au mur Fixez directement au mur sans monter.

2 Clou, broquette, etc.

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant. Insérez la partie saillante dans le trou carré du support. Support Trou carré

Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Connexion à un réseau domestique (LAN) Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil. Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit. 0 Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média 0 Lecture de services de diffusion de musique 0 Utilisation de la fonction Apple AirPlay 0 Fonctionnement de cet appareil via le réseau 0 Fonctionnement avec le système audio surround multi-pièces sans fil HEOS 0 Mise à jour du micrologiciel

LAN filaire Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure cidessous.

Vers le WAN Contactez un ISP (Internet Service Provider) ou un magasin d’informatique pour la connexion à Internet.

Vers le port LAN Vers le port LAN Port LAN/ port Ethernet connecteur

Port LAN/ port Ethernet connecteur

0 Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur équipé des fonctions suivantes:

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale. Voir “Config. Wi-Fi” pour savoir comment connecter à un routeur de réseau local sans fil. (v p. 241)

0 Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN. 0 Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps. 0 N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d’électronique). (CAT-5 ou supérieur recommandé). 0 Il est recommandé d’utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils. 0 Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau”. (v p. 240)

Vers le WAN REMARQUE 0 Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails. 0 Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec PPPoE. 0 Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur. 0 Plusieurs services en ligne peuvent être interrompus sans préavis.

Routeur avec point d’accès

Connexion d’un dispositif de commande externe Prises REMOTE CONTROL o Exécution d’opérations par télécommande sur cet appareil sans contact visuel

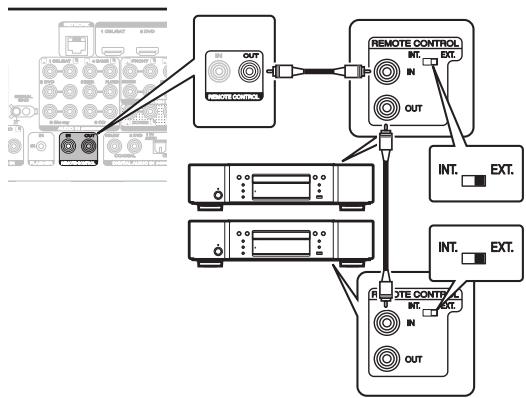

o Connexion à distance d’appareils Marantz Si vous utilisez un appareil Marantz autre que cet appareil compatible avec la connexion à distance, vous pouvez transmettre des signaux de télécommande en connectant simplement l’appareil à la borne REMOTE CONTROL IN/OUT au moyen d’un câble monaural. Réglez le commutateur de télécommande sur le panneau arrière du composant audio connecté sur “EXTERNAL” ou “EXT.” pour utiliser cette fonction.

Vous pouvez connecter un récepteur infrarouge externe aux bornes REMOTE CONTROL pour effectuer des opérations sur cet appareil à l’aide de la télécommande fournie sans contact visuel. Ceci peut être nécessaire si l’appareil est caché derrière un placard ou dans un coin, si bien que vous ne pouvez pas pointer directement vers l’appareil avec la télécommande. Dans ce cas, désactivez la fonction de réception de signal de la télécommande (“Fonction de verrouillage à distance” (v p. 163)). Récepteur infrarouge

RC OUT REMARQUE 0 Lorsque la fonction de réception de signal de la télécommande est désactivée, vous ne pouvez pas effectuer des opérations avec la télécommande.

Prises DC OUT Lorsqu’un appareil doté d’une prise DC IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil. La prise DC OUT produit un signal électrique de 12 V DC/150 mA maximum. Dispositif compatible avec les signaux de

déclenchement 12 V DC/150 mA REMARQUE 0 Utilisez un câble monaural avec fiche mini pour le branchement des prises DC OUT. N’utilisez pas un câble stéréo avec fiche mini. 0 Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise DC OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le.

Connexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Lecture audio/service en réseau

Utilisation basique Mise sous tension

Sélection de la source d’entrée

Coupure temporaire du son (Sourdine)

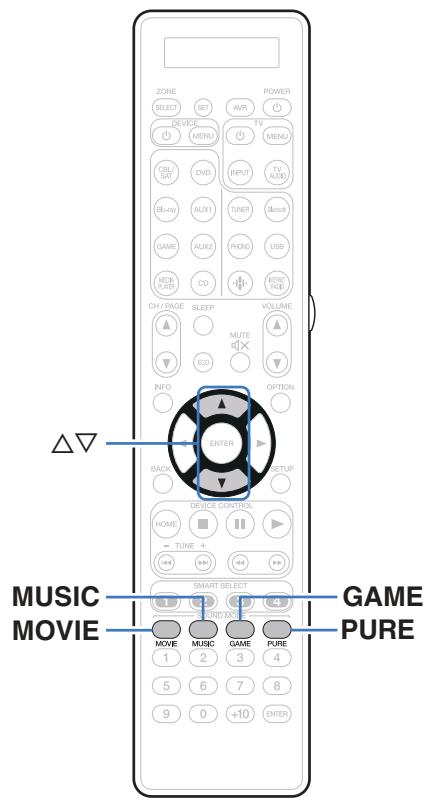

Sélection d’un mode d’écoute

Lecture d’un appareil 96

Lecture du contenu d’un dispositif mémoire USB

Écouter de la musique sur un périphérique Bluetooth

Écoute de diffusion FM/AM

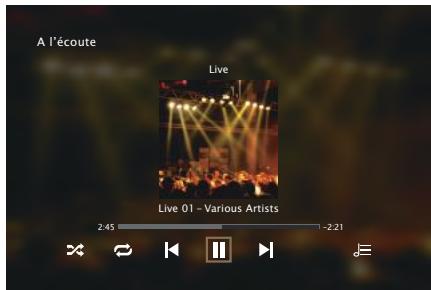

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Lecture avec les lecteurs DVD/Blu-ray Disc

Fonction de contrôle HDMI

Fonction Menu intelligent

Fonction de minuterie sommeil

Fonction de sélection intelligente

Fonction de verrouillage du panneau

Fonction de verrouillage à distance

Allumage/Extinction de l’éclairage

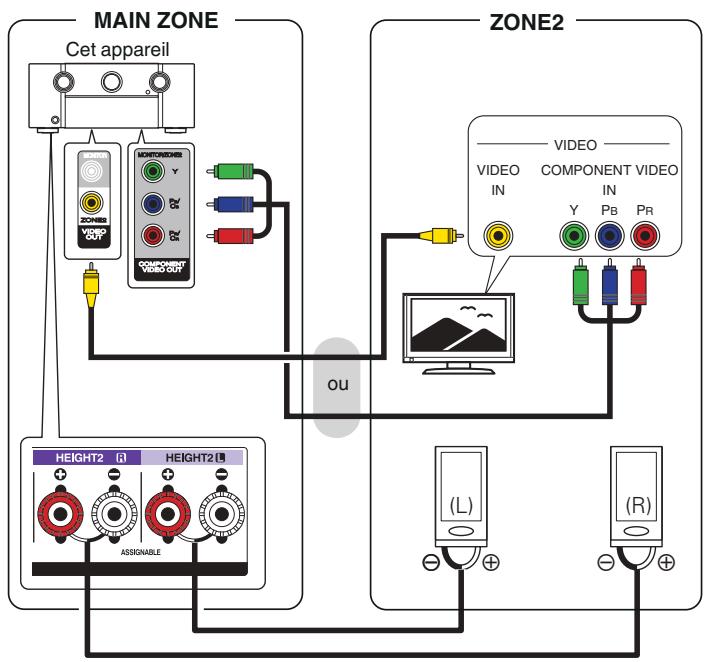

Autres fonctions Lecture dans la ZONE2/ZONE3 (pièce séparée)

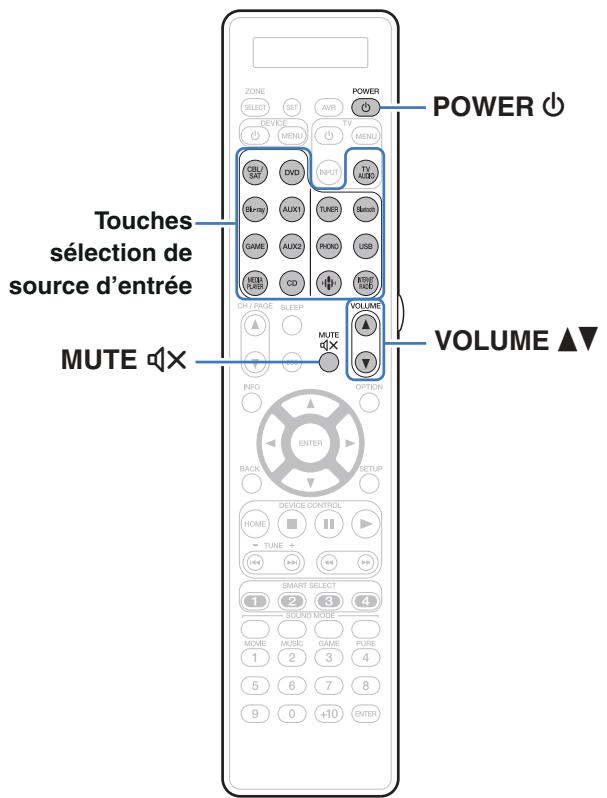

Utilisation basique Mise sous tension

POWER X Appuyez sur POWER X pour mettre l’appareil sous tension.

0 Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsque l’appareil est en mode veille pour le mettre sous tension. 0 Vous pouvez également passer en mode veille en appuyant sur X sur l’appareil principal.

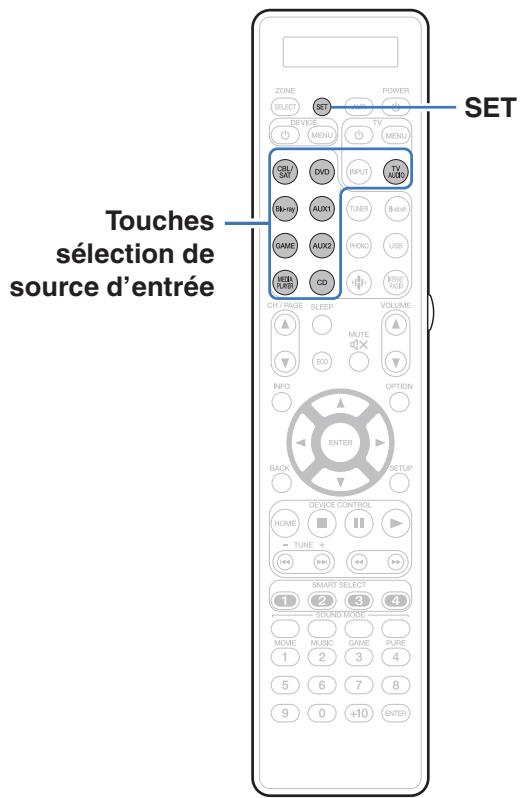

Touches sélection de source d’entrée

Sélection de la source d’entrée

Appuyez sur la touche de sélection de la source d’entrée pour la lecture.

La source d’entrée souhaitée peut être sélectionnée directement. 0 Vous pouvez également sélectionner la source d’entrée en actionnant la touche INPUT SELECTOR sur l’appareil principal.

Utilisez VOLUME df pour régler le volume.

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

Coupure temporaire du son (Sourdine)

Appuyez sur MUTE :. 0 “MUTE” s’affiche sur l’écran.

0 : s’affiche sur l’écran du téléviseur.

Préparez la lecture. A Allumez le subwoofer, le lecteur et la TV. B Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension. Appuyez sur DVD ou Blu-ray pour commuter une source d’entrée pour un lecteur utilisé pour la lecture. Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

o Lecture surround (v p. 141)

0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 185) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

0 La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal. 0 Vous pouvez également régler le volume maître en tournant la molette VOLUME sur l’appareil principal.

Lecture du contenu d’un dispositif mémoire USB 0 Lecture de fichiers musicaux enregistrés sur un dispositif mémoire

0 Seuls les dispositifs mémoire USB conformes aux standards de classe

de stockage de masse peuvent être lus sur cet appareil.

0 Cet appareil est compatible avec les dispositifs mémoire USB au format

0 Les types de format audio et les caractéristiques de lecture prises en

charge par cet appareil sont les suivants. Voir “Lecture de dispositifs mémoire USB” (v p. 304) pour plus de détails.

0 DSD BACK HOME Panneau avant

Lecture des fichiers d’un dispositif mémoire USB

Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à lire.

Insérez un dispositif mémoire USB formaté en FAT32 sur le port USB.

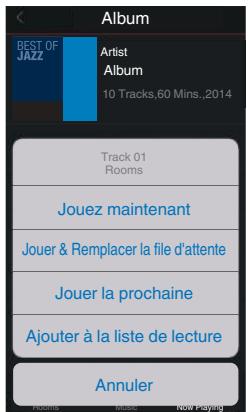

0 Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Appuyez sur USB pour passer à la source d’entrée “USB”.

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement.

Jouer & Remplacer la file d'attente :

Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Jouer la prochaine :

Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Ajouter à la fin de la liste de lecture :

Ajoute l’élément directement à la fin de la liste.

Sélectionnez le nom de cet appareil.

Musique USB - Nature Naure 01 Jouez maintenant Nature

Ajouter à la fin de la listeVarious de lecture Annuler

Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER.

Passez à la page précédente/page suivante dans l’affichage de la liste

HOME Revenir a l’ecran d’accueil

0 Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

Nature 01 - Various Artists 2:45

REMARQUE 0 Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question.

o Opérations accessibles dans le menu des options 0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 136)

0 “Réglage de la tonalité (Tonalité)” (v p. 137)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

Écouter de la musique sur un périphérique Bluetooth Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth. La communication est possible jusqu’à une distance d’environ 98,4 ft/30 m.

ENTER BACK Panneau avant

0 Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Lecture de musique à partir d’un périphérique Bluetooth

Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

A Connectez les antennes externes fournies pour Bluetooth/réseau local sans fil aux connecteurs de l’antenne Bluetooth/réseau local sans fil situés sur le panneau arrière. (v p. 27) B Appuyez sur POWER X pour mettre l’appareil sous tension.

Activez les réglages Bluetooth sur votre périphérique mobile. Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 Le périphérique Bluetooth peut également être commandé avec

la télécommande de cet appareil.

Appuyez sur Bluetooth.

0 La prochaine fois que le bouton Bluetooth sera pressé sur la

télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 3,3 ft/1 m).

Passer à la plage précédente/Passer à la plage suivante

0 Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichage sur le nom du titre, nom de l’artiste, nom de l’album, etc.

Appariement avec d’autres périphériques Bluetooth

REMARQUE Activez les réglages Bluetooth sur votre périphérique mobile.

o Opérations accessibles dans le menu des options

Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes.

L’appareil passera en mode d’appariement.

0 “Appariement avec d’autres périphériques Bluetooth” (v p. 104) 0 “Ajuster le volume de chaque canal pour le faire correspondre à la

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

source d’entrée (Réglage niv. Canal)” (v p. 136)

0 “Réglage de la tonalité (Tonalité)” (v p. 137)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

0 Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré. 0 Vous pouvez également passer en mode d’appariement en appuyant sur le bouton OPTION lorsque l’écran de lecture est affiché et en sélectionnant “Mode de couplage” dans le menu d’options affiché.

0 Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. 0 La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les périphériques Bluetooth. 0 Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

Jumeler un appareil Bluetooth avec l’appareil.

Reconnexion à cet appareil à partir d’un périphérique Bluetooth Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. Activez le réglage Bluetooth du périphérique Bluetooth à connecter. Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 L’écran passe automatiquement sur l’écran de lecture “Bluetooth” si un appareil Bluetooth est connecté et que l’appareil est allumé. 0 Lorsque les paramètres “Commande réseau” de cet appareil sont réglés sur “Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état de veille, l’alimentation de l’appareil se mettra sous tension automatiquement. (v p. 245)

Écoute de diffusion FM/AM Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier.

Écoute de diffusion FM/AM

G Écran du téléviseur H Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée.

AUTO Now Playing CH 1

0 Les modes disponibles pour la réception de stations FM sont le mode “Auto” qui permet de rechercher automatiquement les stations disponibles et le mode “Manuel” qui permet de chercher les stations manuellement à l’aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou le mode “Accord direct” pour rechercher la station de votre choix.

OPTION Pour écouter une station FM. Pour écouter une station AM.

Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

G Afficheur de cet appareil H Touches de commande

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “FM/AM”, puis appuyez sur ENTER.

Sélectionner la station radio (haut/bas)

Sélectionner les stations radio préréglées

Sélectionner la station radio (haut/bas)

Sélectionner les stations radio préréglées

Sélection de canal préréglé / Syntonisation directe de fréquence

Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM” ou “AM”, puis appuyez sur ENTER.

Connectez l’antenne. (“Connexion d’une antenne FM/ AM” (v p. 87)) Appuyez sur TUNER pour passer à la source d’entrée “Tuner”.

o Opérations accessibles dans le menu des options

Réglage par saisie de la fréquence (Accord direct)

0 “Réglage par saisie de la fréquence (Accord direct)” (v p. 108)

0 “Modification du mode de syntonisation (Mode

Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

Réglage)” (v p. 109) “Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)” (v p. 109) “Préréglage de la station radio actuelle (Mém. Préréglages)” (v p. 110) “Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)” (v p. 111) “Saut des stations radio préréglées (Passer préréglage)” (v p. 112) “Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 136) “Réglage de la tonalité (Tonalité)” (v p. 137) “Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 138) “Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 140)

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER.

L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui ou 0 – 9 pour sélectionner un nombre, puis appuyez sur p. 0 Si o est appuyée, l’entrée précédente est immédiatement

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter. Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point.

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode “Auto”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

Utilisez ui pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.

Utilisez o p pour selectionner le mode de syntonisation, puis appuyez sur ENTER. Auto :

Recherche et accord automatiques sur une station radio recevable.

Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

L’écran de menu d’option s’affiche.

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Modification du mode de syntonisation (Mode Réglage)

Utilisez ui pour sélectionner “Mém. prérégl. Auto”, puis appuyez sur ENTER. Appuyez sur ENTER. L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler. 0 Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint.

0 La mémoire de préréglage est écrasée.

Préréglage de la station radio actuelle (Mém. Préréglages)

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

94,30 / 94,50 / 94,70 / 94,90 / 95,10 / 95,30 / 95,50 / 95,70 MHz

Accordez la station émettrice que vous souhaitez prérégler. (“Écoute de diffusion FM/AM” (v p. 107))

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER.

La liste des canaux prédéfinis s’affiche.

Utilisez ui ou 0 – 9 pour sélectionner le canal à prérégler, puis appuyez sur ENTER.

Écoute des stations préréglées

La station radio actuelle est préréglée. 0 Pour prérégler d’autres stations, répétez les étapes 1 à 4.

Utilisez CH/PAGE df ou 0 – 9 pour sélectionner le canal préréglé voulu.

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER.

Saisissez les caractères, puis appuyez sur “OK”. Appuyez sur OPTION pour revenir à l’écran précédent.

L’écran “Nom préréglé” s’affiche.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer. Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

L’écran qui vous permet de modifier le Nom préréglé s’affiche. 0 Si vous sélectionnez “Param. défaut”, l’appareil affiche de nouveau la fréquence.

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez entrer jusqu’à 8 caractères.

Saut des stations radio préréglées (Passer préréglage)

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Utilisez ui pour sélectionner la station radio à ignorer. C Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

Appuyez sur OPTION pour revenir à l’écran précédent.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer préréglage”, puis appuyez sur ENTER.

L’écran “Passer préréglage” s’affiche.

n Pour définir les stations à ignorer par groupes

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Appuyez sur u pour sélectionner “Régl.z – z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.)

n Pour définir les stations à ignorer par stations

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Annulation de Passer préréglage

Lorsque l’écran “Passer préréglage” s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer. Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer. Utilisez o p pour sélectionner “Marche”. Le saut est annulé.

REMARQUE 0 “Passer préréglage” ne peut pas être annulé pour les groupes.

Écoute de Radio Internet 0 La Radio Internet renvoie aux émissions radio diffusées via Internet.

Vous pouvez recevoir des stations Radio Internet en provenance du monde entier. 0 Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio TuneIn. 0 Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Lecture de radio Internet” (v p. 307) pour plus de détails. 0 WMA

0 Vous pouvez également appuyer sur R (HEOS Music). Utilisez

REMARQUE 0 Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

Sélectionnez la station que vous souhaitez écouter.

o Opérations accessibles dans le menu des options

Passer à la plage précédente/Passer à la plage suivante

Passez à la page précédente/page suivante dans l’affichage de la liste

HOME Revenir a l’ecran d’accueil

0 “Ajout des Favoris HEOS” (v p. 134)

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 136)

0 “Réglage de la tonalité (Tonalité)” (v p. 137)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

z Autorisé lors de l’écoute de Podcasts.

0 L’affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Appuyez sur INTERNET RADIO. ui pour sélectionner “Radios internet Tunein”, puis appuyez sur ENTER.

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 0 Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u,

wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau. 0 Formats pris en charge : Pour plus de détails, reportez-vous à “Lire un fichier sauvegardé sur un ordinateur ou sur un NAS” (v p. 306). 0 WMA

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

Parcourez la musique sur votre PC/NAS et sélectionnez une musique à lire. 0 Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Appuyez sur R (HEOS Music). Utilisez ui pour sélectionner “Serveur de musique”, puis appuyez sur ENTER.

MUSIQUE Radios internet Tunein Favoris HEOS Serveur de musique

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement.

Jouer & Remplacer la file d'attente :

Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Jouer la prochaine :

Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Ajouter à la fin de la liste de lecture :

Ajoute l’élément directement à la fin de la liste.

Musique USB Serveur de musique - Live Live 01

Jouez maintenant Live

Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

Live 03 Ajouter à la fin de la listeVarious de lecture Annuler

Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER.

0 L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal. 0 Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier. 0 Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA. 0 Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.

REMARQUE 0 Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN câblé. 0 L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

Passez à la page précédente/page suivante dans l’affichage de la liste

HOME Revenir a l’ecran d’accueil

o Opérations accessibles dans le menu des options 0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 136)

0 “Réglage de la tonalité (Tonalité)” (v p. 137)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

Obtenir HEOS App Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s’offrent à vous selon votre situation géographique. Téléchargez HEOS App sur iOS ou Android en recherchant “HEOS” sur l’App Store, sur Google Play ou sur Amazon Appstore.

o Modifier son Compte HEOS Compte HEOS

Vous pouvez enregistrer un compte HEOS sur “Compte HEOS” (v p. 247) dans le menu de cet appareil ou en cliquant sur l’onglet “Musique”, icône “Réglages” - a dans le HEOS App.

o Qu’est-ce qu’un Compte HEOS?

Un Compte HEOS est un compte principal ou “porte-clé” qui vous permet de contrôler tous les services de musique HEOS à l’aide un identifiant et un mot de passe uniques.

o Pourquoi se créer un Compte HEOS?

Appuyez sur l’onglet “Musique”. Sélectionnez l’icône Réglagesa en haut à gauche de l’écran. Sélectionnez “Compte HEOS”. Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous.

Grâce à ce Compte HEOS, il vous suffit d’entrer votre identifiant et votre mot de passe une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l’application sur différents dispositifs. Il vous suffit de vous identifier sur votre Compte HEOS depuis n’importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi lire votre historique de lecture et vos listes de lecture, même chez des amis qui écoutent leur musique sur leur propre système HEOS.

o Se créer un Compte HEOS À votre première utilisation d’un service de musique depuis le menu “Musique” principal de HEOS App, il vous sera demandé de créer un Compte HEOS.

Lecture depuis des services de diffusion de musique

Pièces Faites glisser une pièce sur une autre pour les regrouper

Dining L + Dining R Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d’une souscription gratuite et/ou payante. Plusieurs options s’offrent à vous selon votre situation géographique.

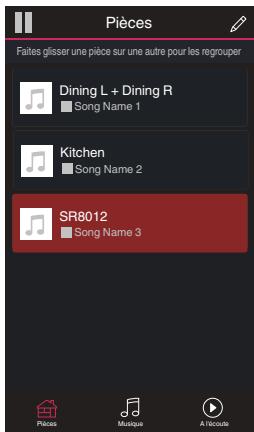

o Sélectionner une pièce/un dispositif

Appuyez sur l’onglet “Pièces” et sélectionnez SR8012 s’il y a plusieurs dispositifs HEOS.

0 Appuyez sur l’icône e en haut à droite de l’écran pour changer le mode éditeur. Vous pouvez modifier le nom affiché.

o Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l’onglet “Musique” pour sélectionner une source musicale. 0 Tous les services musicaux affichés sont susceptibles de pas être disponibles dans votre région.

Musique USB Liste de lecture

Parcourir les musiques à lire.

Après avoir sélectionné un morceau ou une station de radio, l’application vous redirigera automatiquement sur l’écran “A l'écoute”.

Album 10 Tracks,60 Mins.,2014

0 Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique.

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement.

Jouer & Remplacer la file d'attente :

Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Jouer la prochaine :

Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Ajouter à la fin de la liste de lecture :

Ajoute l’élément directement à la fin de la liste.

Jouez maintenant Track 01 Artist Album

Jouer la prochaine Ajouter à la liste de lecture Annuler Rooms

0 Lorsque vous sélectionnez une station de radio, les éléments suivants s’affichent.

Permet de lire immédiatement l’élément sélectionné.

Jouer & Remplacer la file d'attente

Écouter la même musique dans plusieurs pièces

Faites glisser une pièce sur une autre pour les regrouper

Faites glisser une pièce sur une autre pour les regrouper

HEOS est un vrai système audio multi-pièces qui synchronise les lectures audio entre différents appareils HEOS pour que la lecture se fasse de manière synchronisée dans différentes pièces, avec un son extraordinaire ! Vous pouvez facilement ajouter et synchroniser jusqu’à 32 dispositifs HEOS à votre système. Vous pouvez joindre ou regrouper jusqu’à 16 dispositifs individuels HEOS dans un groupe HEOS. Ils fonctionnent alors comme un unique dispositif HEOS.

Faites glisser une pièce hors du groupe

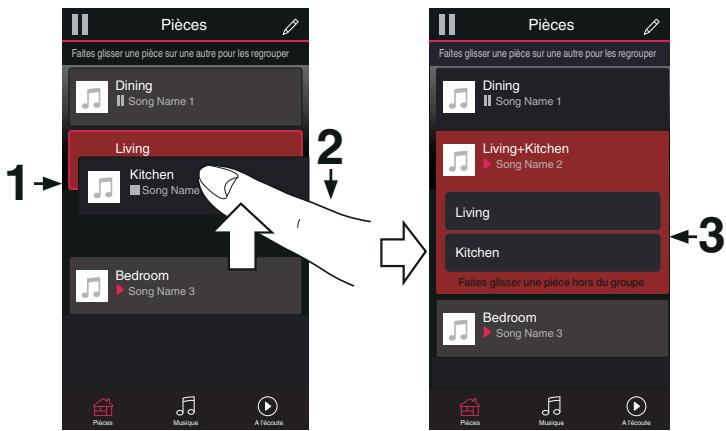

o Regrouper des pièces

Appuyer et maintenez votre doigt sur la pièce qui ne diffuse pas de musique.

Faites-la glisser jusqu’à la pièce qui diffuse de la musique (indiquée par un contour rouge) et relâchez. Le deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

0 Lorsque l’audio est joué dans un groupe depuis l’appareil connecté à cette unité, seul le signal d’entrée PCM à 2 canaux à partir des connecteurs HDMI, numériques ou analogues peut être joué.

o Dégrouper des pièces

Faites glisser une pièce sur une autre pour les regrouper

Appuyez et maintenez votre doigt sur une pièce que vous voulez retirer d’un groupe.

Faites glisser une pièce sur une autre pour les regrouper

Faites-la glisser hors du groupe et relâchez.

0 Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant la création du groupe.

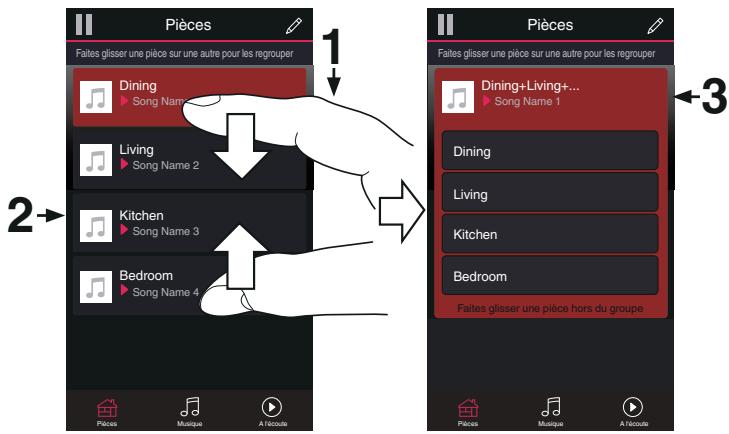

o Regrouper toutes les pièces (mode soirée)

Vous pouvez facilement regrouper 16 pièces en mode Soirée d’un simple “rapprochement” des doigts.

Faites glisser une pièce sur une autre pour les regrouper

Pièces Faites glisser une pièce sur une autre pour les regrouper

Placez deux doigts sur l’écran, sur la liste des pièces.

Rapprochez rapidement vos doigts et relâchez.

Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Song Name 4 Faites glisser une pièce hors du groupe

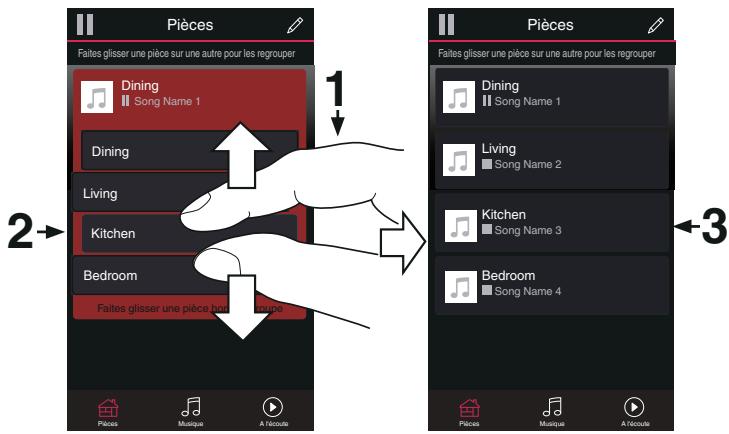

o Dégrouper toutes les pièces

Faites glisser une pièce sur une autre pour les regrouper

Placez deux doigts serrés sur l’écran, sur la liste des pièces.

Faites glisser une pièce sur une autre pour les regrouper

Séparez-les rapidement et relâchez.

Toutes vos pièces seront dégroupées.

Song Name 4 Faites glisser une pièce hors du groupe

Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d’un simple “écartement” des doigts.

Fonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

PC Routeur Cet appareil

0 La source d’entrée basculera sur “HEOS Music” au démarrage de la lecture AirPlay. 0 Vous pouvez arrêter la lecture d’AirPlay en choisissant une autre source d’entrée. 0 Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS sur l’appareil principal. 0 Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes. 0 L’écran peut être différent selon le Système d’exploitation et les versions du logiciel.

Lecture de titres de votre iPhone, iPod touch ou iPad

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil. 0 Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad.

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil. Allumez cet appareil. Réglez “Commande réseau” sur “Toujours actif” pour cet appareil. (v p. 245)

REMARQUE Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

0 Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

Tapez sur l’icône AirPlay. [Exemple] iOS 10

Lecture de la musique iTunes avec cet appareil

Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

Lancez iTunes et cliquez sur l’icône AirPlay pour sélectionner l’appareil principal. [Exemple] iTunes

Sélectionnez l’enceinte (Dispositifs) que vous souhaitez utiliser.

Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

Sélection d’enceintes (matériels) multiples

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil

Il est possible de lire les titres d’iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet appareil.

Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d’iTunes avec la télécommande de cet appareil.

Cliquez sur l’icône AirPlay et sélectionnez “Multiple”.

Cochez les enceintes que vous voulez utiliser.

REMARQUE 0 Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes. Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Sélectionnez “Éditer” - “Préférences...” dans le menu iTunes. Sélectionnez “Appareils” dans la fenêtre des réglages d’iTunes. Sélectionnez “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants”, puis cliquez sur “OK”.

0 Ce réglage est inutile si vous utilisez la version 12 ou une version ultérieure de iTunes.

Fonction Spotify Connect Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appels ou utiliser d’autres applications - la musique ne s’arrête jamais. Pour obtenir des informations sur la configuration et l’utilisation de Spotify Connect, visitez www.spotify.com/connect

Lecture de la musique Spotify avec cet appareil Téléchargez au préalable le “Spotify App” dans votre appareil Android ou iOS. Pour lire une piste Spotify dans cet appareil, vous devez d’abord vous inscrire au compte premium de Spotify.

Spotify App Cet appareil

Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil. Lancez le Spotify App. Lisez la piste Spotify que vous souhaitez lire avec cet appareil. Tapez sur l’icône Spotify F pour sélectionner l’appareil.

La musique va être transmise en continu vers cet appareil. Streaming/contr ôle audio

Fonctions pratiques 0 Cette section explique comment utiliser les fonctions pratiques qui

peuvent être utilisées pour chaque source d’entrée.

0 Ces fonctions ne peuvent configurées que dans la MAIN ZONE.

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Ajouter aux favoris HEOS”, puis appuyez sur ENTER.

Appuyez sur R (HEOS Music). Utilisez ui pour sélectionner “Favoris HEOS”, puis appuyez sur ENTER. MUSIQUE Radios internet Tunein Favoris HEOS Serveur de musique Musique USB

Parcourez le contenu et sélectionnez une musique à lire.

Lorsque la liste des Favoris HEOS est affichée, utilisez ui pour sélectionner l’élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION. Utilisez ui pour sélectionner “Enlever de vos favoris HEOS”, puis appuyez sur ENTER.

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Utilisez o p pour régler le volume.

Utilisez uio p pour sélectionner “Quitter”, puis appuyez sur ENTER.

Appuyez sur OPTION. Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

0 Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0.0 dB” (Défaut). 0 Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. 0 Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée. 0 Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 193)

Utilisez ui pour sélectionner “Réglage niv. Canal”, puis appuyez sur ENTER.

L’écran “Réglage niv. Canal” s’affiche.

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Utilisez ui pour sélectionner le canal que vous souhaitez ajuster.

Réglage de la tonalité (Tonalité) Ajuste la qualité tonale du son.

Appuyez sur OPTION. Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves :

Utilisez o p pour régler le tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB)

L’écran “Tonalité” s’affiche.

Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt. Marche :

Permettre les réglages de tonalité (graves, aigus).

Lecture sans réglages de tonalité.

0 Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 187) 0 Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 193) 0 Ceci ne peut pas être réglé quand le mode d’entrée est réglé sur “7.1CH IN”.

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur i et sélectionnez “Source”. Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

n Sources d’entrée prises en charge : CDz / Tuner / HEOS Music / Phono 0 Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée.

z Ce réglage est impossible lorsque l’une des bornes vidéo, HDMI ou vidéo composante est attribuée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Sélect. Vidéo”, puis appuyez sur ENTER.

L’écran “Sélect. Vidéo” s’affiche.

Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) :

Désactive le mode Sélect. Vidéo.

Active le mode Sélect. Vidéo.

Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo) n Sources d’entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CDz / TV Audioz z Vous pouvez définir le mode photo lorsqu’une borne HDMI, vidéo composante ou vidéo est attribuée.

Utilisez o p pour sélectionner le mode photo. Arrêt (Défaut) :

Aucun ajustement de la qualité d’image n’est effectué avec cet appareil.

Mode standard adapté à la plupart des environnements de visualisation de salon.

Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma.

Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.

Mode adapté à des sources vidéo à faible débit.

Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.

Un mode qui convient pour regarder des films dans une pièce sombre la nuit.

Permet d’ajuster manuellement la qualité d’image.

Un écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode photo”, puis appuyez sur ENTER.

L’écran “Mode photo” s’affiche.

0 Les réglages “Mode photo” sont mémorisés pour chaque source d’entrée.

Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE2 et la ZONE3 (pièce séparée). Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d’une soirée, ou si vous souhaitez écouter la même musique d’ambiance dans toute la maison.

Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

0 Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAIN ZONE est hors tension. 0 En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo” peuvent être sélectionnés. 0 Lorsque “Sortie audio HDMI” est défini sur “TV”, le mode Toutes zones stéréo n’est pas disponible. (v p. 193) 0 Lorsque “Mode d'entrée” est réglé sur une valeur autre que “7.1CH IN”, l’ensemble des zones stéréo est disponible. (v p. 209)

L’écran “Toutes zones stéréo” s’affiche.

o Arrêter le mode “Toutes zones stéréo”

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER.

0 Les sources d’entrée pour les ZONE2 et ZONE3 sont appliquées

Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

à la même source d’entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéréo. 0 Lorsque vous ne voulez pas que ZONE2 ou ZONE3 participent à Toutes zones stéréo, appuyez sur ENTER pour décocher la case puis appuyez sur “Démarrer”.

Sélection d’un mode d’écoute Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux. 0 Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci.

0 Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des

modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change. 0 Lorsque la liste est affichée, vous pouvez également utiliser ui pour sélectionner un mode audio. 0 Testez différents modes audio et profitez d’un mode audio par le biais du mode que vous préférez.

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE :

Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.

Bascule sur le mode audio qui convient pour profiter de la musique.

Bascule sur le mode audio qui convient pour profiter de jeux.

GExempleH Lorsque MOVIE est enfoncé

MOVIE SOUND Stereo Dolby Surround

0 Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente. 0 Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement. 0 Ceci peut également être réglé en appuyant sur MOVIE, MUSIC ou GAME sur l’unité principale.

o Passage au mode audio

Sélection d’un mode d’écoute

Le flux audio enregistré dans la source est lu tel quel.

Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe. Ce mode met hors tension l’affichage de l’appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner “Direct”. La lecture en direct commence.

0 Lorsque les signaux DSD sont lus, “DSD Direct” s’affiche. 0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

Utilisez PURE pour sélectionner “Pure Direct”. L’écran s’assombrit et la lecture Pure direct commence. Le témoin PURE DIRECT s’allume.

0 En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés. 0 Tonalité (v p. 137) 0 M-DAX (v p. 183) 0 MultEQ® XT32 (v p. 186) 0 Dynamic EQ (v p. 187) 0 Dynamic Volume (v p. 188) 0 EQ Graphic (v p. 189) 0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

REMARQUE 0 Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct. 0 Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5 secondes.

Lecture surround auto Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”. La lecture surround auto démarre.

0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour créer un champ acoustique tridimensionnel.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.

Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d’émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes de plafond et les enceintes Dolby Atmos Enabled pour créer un champ acoustique tridimensionnel.

z Ce mode n’est pas pris en charge dans une configuration d’enceintes 5.1 canaux ou inférieure.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant. Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées.

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.

DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

DTS:X Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X. Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d’émettre le son par les hautparleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes hautes pour créer un champ acoustique tridimensionnel.

DTS Neural:X Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes hautes comme des enceintes avant-haut pour créer un champ acoustique tridimensionnel.

z La sélection est possible quand “Config. enceintes” - “Surr. arrière” n’est pas mis sur “Aucun”. (v p. 229)

Mode son Auro-3D Type de mode son

Auro-3D Ce mode utilise un décodeur Auro-3D pour créer une sortie audio tridimensionnelle à l’aide de la hauteur canal. Il est idéal pour lire des signaux codés Auro-3D avec une hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour créer des sons tridimensionnels hautement réalistes.

Ce mode utilise un décodeur Auro-3D pour créer un son surround sans hauteur canal. Il est idéal pour lire des signaux codés Auro-3D sans hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour émettre du son surround.

Mode audio multicanaux PCM Type de mode audio Multi Ch In

Description Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.

Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Description Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Mode audio stéréo Type de mode audio Stereo

Description Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire. 0 Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté. 0 Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Ce mode lit l’audio comme enregistré dans la source.

Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son. 0 Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.) 0 Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés.

Mode son qui peut être sélectionné pour chaque signal d’entrée 0 Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

0 Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” pour profiter du son surround comme vous aimez. (v p. 178)

Touche MOVIE Touche MUSIC Stereo

S S S Dolby Surround z2

S S S Signal d’entrée

z1 2 canaux comporte également une entrée analogique. z2 Ce mode lit les sources 2 canaux en lecture 5.1, 7.1, 9.1 ou 11.1 canaux. Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant. z3 Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes n’inclut pas d’enceintes avant-haut. z4 Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant.

S S S Signal d’entrée Multi-canaux z5

z5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux d’entrée et modes audio correspondants” (v p. 313). z6 Peut être sélectionné lorsque le signal d’entrée contient pas de Dolby Atmos. z7 Peut être sélectionné lorsque le signal d’entrée contient Dolby Atmos.

z3 Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes n’inclut pas d’enceintes avant-haut. z4 Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant. z5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux d’entrée et modes audio correspondants” (v p. 313).

o Affichages sur l’affichage Blu-ray Dolby D + S

A Indique un décodeur à utiliser. 0 Dans le cas du décodeur Dolby Digital Plus, “y” s’affiche.

B Indique un décodeur qui génère une sortie audio. 0 “k” indique que le décodeur Dolby Surround est en cours

Fonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

Activez la fonction HDMI Contrôle de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 195)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

0 Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire. 0 La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle. 0 Lorsqu’elle est utilisée alors que “HDMI Contrôle” dans le menu est réglé sur “Marche”, la fonction contrôle HDMI ZONE2 peut ne pas fonctionner complètement.

connecté pour vérifier les réglages.

0 Si l’un des équipements vient à être débranché, exécutez les

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

0 Veuillez consulter les instructions d’utilisation du dispositif

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Fonction Menu intelligent Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d’entrée et régler le tuner et des stations de radio Internet à l’aide de la télécommande du téléviseur.

o Lecture en cours Profitez du contenu de la source d’entrée actuellement sélectionnée sur cet appareil.

Activez la fonction HDMI Contrôle de cet appareil et du téléviseur. (v p. 195)

o Source Commutez l’entrée de cet appareil. Si vous sélectionnez “HEOS Music” ou “Tuner”, vous pouvez continuer à utiliser cet appareil à l’aide de la télécommande du téléviseur.

Réglez “Menu intelligent” sur “Marche” sur cet appareil. (v p. 197) Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z.

o Mode audio Changez le mode son de cet appareil. Vous pouvez sélectionner l’un des trois modes son suivants.

Le Menu intelligent de cet appareil s’affiche sur le téléviseur. 0 Vous pouvez utiliser cet appareil à l’aide de la télécommande du téléviseur lorsque le Menu intelligent est affiché. z La méthode de sélection diffère en fonction du téléviseur.

Lecture de son surround en fonction du signal d’entrée.

Sélectionner la sortie stéréo.

Lecture stéréo mutli-canaux.

o Menu de config. Affiche le menu de configuration des paramètres de cet appareil.

o Sélection intelligente Rappelle les options SMART SELECT enregistrées sur cet appareil. REMARQUE 0 Si le paramétrage de “HDMI Contrôle” ou “Menu intelligent” a été modifié, réinitialisez toujours l’alimentation au appareils raccordés après la modification. 0 Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”. (v p. 197)

Fonction de minuterie sommeil Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone.

o Vérification du temps restant

Utilisation de la minuterie sommeil

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s’affiche sur l’écran.

Appuyez sur ZONE SELECT pour basculer sur “MAIN”, “ZONE2” ou “ZONE3”.

o Pour annuler la minuterie sommeil

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

Appuyez SLEEP pour sélectionner “Off”. Le témoin de veille sur l’écran s’éteint.

0 L’indicateur de veille s’allume sur l’affichage et la minuterie

0 Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en mode veille.

0 Vous pouvez régler la minuterie sommeil dans la plage de 10 à

120 minutes par paliers de 10 minutes.

REMARQUE 0 La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Fonction de sélection intelligente Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons SMART SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons SMART SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches SMART SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture. La fonction de sélection intelligente peut être mémorisée pour chaque zone.

Solliciter le paramétrage

Appuyez sur ZONE SELECT pour basculer sur “MAIN”, “ZONE2” ou “ZONE3”. Appuyez sur SMART SELECT. Les réglages de sélection intelligente enregistrés pour le bouton sur lequel vous avez appuyé sont rétablis. 0 Les réglages par défaut de chaque fonction de sélection rapide

apparaissent comme indiqué ci-dessous.

GMAIN ZONEH / GZONE2H / GZONE3H Bouton

Modification des réglages

Sélectionnez le réglage souhaité pour les éléments cidessous.

Le paramétrage suivant depuis A vers I peut être mémorisé pour MAIN ZONE, et le paramétrage A et B peut être mémorisé pour ZONE2 et ZONE3.

Appuyez sur ZONE SELECT pour basculer sur “MAIN”, “ZONE2” ou “ZONE3”. Maintenez enfoncé le SMART SELECT souhaité jusqu’à ce que “Smartz Memory”, “Z2 Smartz Memory” ou “Z3 Smartz Memory” s’affiche.

Les paramètres présents seront mémorisés. z a affiché le numéro de la touche SMART SELECT enfoncée.

A Source d’entrée (v p. 95) B Volume (v p. 96) C Mode son (v p. 141) D Audyssey (Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®, Audyssey LFC™) (v p. 186) E “M-DAX” (v p. 183) F “Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 136) G “Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 138) H “Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 139) I “Sortie vidéo HDMI” (v p. 198)

o Modifier le nom de sélection intelligente Le nom de sélection intelligente de MAIN ZONE affiché sur l’écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir “Noms sélect. choix” (v p. 253).

0 Maintenez enfoncé SMART SELECT quand une station radio est en cours de réception et en cours de lecture à l’aide d’une des sources suivantes, la station radio actuelle est mémorisée. 0 Tuner / Station radio Internet

Fonction de verrouillage du panneau Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

X Désactivation de toutes les opérations de touche

Utilisez ui pour sélectionner “FP/VOL LOCK On”. Appuyez sur ENTER pour entrer le réglage. Toutes les opérations de touches à l’exception de X sont désactivées.

Désactivation de toutes les opérations de touche sauf VOLUME

Appuyez sur X tout en maintenant les touches BACK et ENTER enfoncées pendant que l’appareil est en mode veille.

Appuyez sur X tout en maintenant les touches BACK et ENTER enfoncées pendant que l’appareil est en mode veille. Utilisez ui pour sélectionner “FP LOCK On”. Appuyez sur ENTER pour entrer le réglage. Toutes les opérations de touches à l’exception de X et VOLUME sont désactivées.

Annulation de la fonction de verrouillage du panneau

Appuyez sur X tout en maintenant les touches BACK et ENTER enfoncées pendant que l’appareil est en mode veille. Utilisez ui pour sélectionner “FP LOCK zOff”. (z le mode actuellement activé.)

Appuyez sur ENTER pour entrer le réglage. La fonction de verrouillage du panneau est annulée.

0 Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l’appareil à l’aide de la télécommande.

Fonction de verrouillage à distance Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande. Par défaut, cette fonction est désactivée.

X Désactivation de la fonction de capteur de la télécommande

Utilisez ui pour sélectionner “RC LOCK On”. Appuyez sur ENTER pour entrer le réglage. La fonction de réception du témoin infrarouge est désactivée.

Activation de la fonction du capteur à distance

Appuyez sur X tout en maintenant les touches BACK et ENTER enfoncées pendant que l’appareil est en mode veille.

Appuyez sur X tout en maintenant les touches BACK et ENTER enfoncées pendant que l’appareil est en mode veille. Utilisez ui pour sélectionner “RC LOCK zOff”. (z le mode actuellement activé.)

Appuyez sur ENTER pour entrer le réglage. La fonction de réception du témoin infrarouge sur l’unité principale est activée.

Allumage/Extinction de l’éclairage Vous pouvez allumer ou éteindre l’éclairage sur l’affichage principal. Le réglage par défaut est sur “Allumage”.

Appuyez et maintenez la touche DIMMER enfoncée sur l’appareil principal pendant 3 secondes. 0 Effectuez la même procédure si vous souhaitez changer à

nouveau les réglages.

DIMMER Panneau avant

Lecture dans la ZONE2/ZONE3 (pièce séparée) Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2 et ZONE3) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE, ZONE2 et ZONE3. Vous pouvez également lire des sources distinctes dans la MAIN ZONE, ZONE2 et ZONE3.

Connexion de ZONE o Connexion 1 : Connexion via la borne HDMI ZONE2

Vous pouvez utiliser les trois méthodes suivantes pour lire un contenu vidéo et audio dans ZONE2 et ZONE3. 0 “Connexion via la borne HDMI ZONE2” (v p. 165) 0 “Connexion via la borne de sortie vidéo et la borne de sortie d’enceinte” (v p. 166) 0 “Connexion via la borne de sortie vidéo et l’amplificateur externe” (v p. 168)

Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l’appareil connecté à la borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).

MAIN ZONE HDMI ZONE2

0 Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

o Connexion 2 : Connexion via la borne de sortie vidéo et la borne de sortie d’enceinte Lorsque “Mode affectation” est réglé dans le menu sur l’une des options suivantes, le son est émis depuis les enceintes dans ZONE2 ou ZONE3. (v p. 221)

n Mode affectation : 9.1p + ZONE3 ZONE3

Cet appareil Cet appareil

o Connexion 3 : Connexion via la borne de sortie vidéo et l’amplificateur externe Les signaux audio des bornes de sortie audio des ZONE2 et ZONE3 de cet appareil sont émis vers les amplificateurs des ZONE2 et ZONE3 et sont lus sur ces mêmes amplificateurs. ZONE2

Amplificateur de puissance

AUX IN Panneau arrière

0 Le signal audio analogique et le signal d’entrée PCM à 2 canaux à partir des connecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE2. 0 Si vous souhaitez lire les signaux HDMI autres que 2 canaux PCM en ZONE2, réglez “Audio HDMI” sur “PCM”. (v p. 251) Les signaux PCM des 2 canaux sont émis à partir d’un appareil connecté à la source d’entrée sélectionnée pour la ZONE2 et peuvent être lus dans la ZONE2. Dans ce cas, l’audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée. Toutefois, en fonction de l’appareil de lecture, le signal de lecture risque de ne pas être converti en PCM, même si ce paramètre est configuré. 0 Le signal audio analogique et le signal d’entrée PCM à 2 canaux à partir des numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE3. 0 Lorsque “Sortie vid.composantes” dans le menu est défini sur “ZONE2”, la borne de sortie vidéo composante transmet la vidéo de la ZONE2. (v p. 201) 0 L’écran du menu n’est pas transmis dans la ZONE2.

Lecture dans ZONE2/ZONE3

Touches sélection de source d’entrée

Appuyez sur ZONE SELECT pour basculer sur “ZONE2” ou “ZONE3”. Appuyez sur POWER X pour mettre sous tension l’alimentation de la ZONE2 ou ZONE3.

Appuyez sur la touche de sélection de la source d’entrée pour sélectionner la source d’entrée à lire.

Le signal audio de la source sélectionnée est transmis à la ZONE2 ou ZONE3. 0 Vous pouvez également sélectionner ZONE2 ou ZONE3 comme source d’entrée en appuyant sur ZONE SELECT et en tournant la molette INPUT SELECTOR.

Le témoin multizone sur l’écran s’allume. 0 l est possible de mettre sous tension et hors tension la ZONE2 ou ZONE3 en appuyant sur ZONE2 ON/OFF ou ZONE3 ON/OFF directement sur l’appareil.

o Réglage du volume (ZONE2/ZONE3) Utilisez VOLUMEdf pour régler le volume. 0 L’option “Limite volume” est réglée sur “70 (–10 dB)” au moment de l’achat. (v p. 252) 0 Sélectionnez VOLUME après avoir appuyé sur ZONE SELECT sur l’appareil principal pour régler le volume.

o Coupure temporaire du son (Sourdine) (ZONE2/ZONE3) Appuyez sur MUTE :. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 253) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau.

Plan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez un téléviseur à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments de configuration

Éléments détaillés Réglage niv Dialog Réglage niv Subw Sync des graves

Paramètres surr. M-DAX Délai audio Volume Audyssey EQ Graphic Réglages image

Réglages sorties Sortie vid.composantes Affichage à l'écran

Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central. Ce réglage permet d’ajuster le niveau de volume du subwoofer. Ajustez le changement de phase en cas de retard des graves (LFE) enregistrés sur un disque. Ajuste les réglages du son surround. Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale. Compense le décalage entre la vidéo et l’audio. Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Permet d’effectuer l’installation d’Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFCTM. Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. Ajuste la qualité d’image. Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle. Paramètre le traitement vidéo. Permet de spécifier s’il faut utiliser la borne de sortie vidéo composante pour MAIN ZONE ou ZONE2. Configure le paramétrage de l’affichage à l’écran. Définissent le format de signal 4K lorsque le téléviseur ou le périphérique de lecture est compatible avec 4K. Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Affectation des entrées

Permet de changer l’attribution du connecteur d’entrée.

Renommer les sources

Permet de changer le nom d’affichage pour la source d’entrée.

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées.

Permet d’ajuster le niveau de lecture de l’entrée audio.

Permet de régler le mode d’entrée audio.

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.

Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey®”.

Affichage des informations sur le réseau.

Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.

Utilisé pour configurer manuellement l’adresse IP.

Active la communication réseau en mode Veille.

Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Permet de vérifier la connexion réseau.

【Lorsque l’utilisateur est déconnecté de Compte HEOS】

Compte HEOS J'ai un compte HEOS

À sélectionner pour vous connecter.

Créer un nouveau Compte HEOS.

En cas d’oubli de votre mot de passe, nous vous enverrons un courriel avec les instructions pour le réinitialiser.

【Lorsque l’utilisateur est connecté à Compte HEOS】

Affiche votre Compte HEOS.

Changer l'emplacement

Sélectionne votre zone géographique.

Changer le mot de passe

Change votre mot de passe pour vous connecter au Compte HEOS.

Supprime votre Compte HEOS.

Vous déconnecte de votre Compte HEOS.

Modifie la langue de l’affichage sur l’écran du téléviseur.

ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto.

Config. de ZONE2/ Config. de ZONE3

Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3.

Changez le titre d’affichage de chaque zone selon votre choix.

Changez le titre d’affichage Noms sélect. choix selon votre choix.

Sortie Trigger 1/ Sortie Trigger 2

Sélectionnez les conditions d’activation de la fonction de déclenchement.

Permet de régler les paramètres relatifs à l’afficheur.

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification.

Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Données d'utilisation

Sélectionne si les données d’utilisation sont envoyées ou non à Marantz.

Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

Protection des réglages contre toute modifications involontaire.

Démarrez config. ...

Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur.

Configure les éléments de réglage individuel en suivant les indications affichées sur l’écran du téléviseur.

Étalonnage enceintes Configuration réseau Connexion audio TV Config. des entrées Applications mobiles

Réglage enceintes Assistant de config.

Page 9 du manuel séparé “Guide de Démarrage rapide”

Fonctionnement du menu

ENTER Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV.

Utilisez ui p pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER. Utilisez o p pour passer au réglage désiré. Appuyez sur ENTER pour entrer le réglage. 0 Pour revenir à l’élément précédent, appuyez sur BACK.

0 Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché

à l’écran. Le menu disparaît de l’écran.

SETUP BACK Panneau avant

Appuyez sur ZONE SELECT pour basculer sur “MAIN”.

Audio Réglage des paramètres audio.

Règle le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Ce réglage permet d’ajuster le niveau de volume du subwoofer.

o Réglage niv Dialog

Choisissez d’ajuster ou non le niveau du subwoofer.

Choisissez d’ajuster ou non le niveau de dialogue. Marche :

Permet de régler le niveau du dialogue.

Désactive le réglage du niveau de dialogue.

Permet de régler le niveau du subwoofer. Désactive le réglage du niveau du subwoofer.

o Niveau Subwoofer 1 / Niveau Subwoofer 2

Permet de régler le niveau de Subwoofer 1 et de Subwoofer 2.

Ajuste le volume de sortie depuis le canal central.

–12.0 dB – +12.0 dB (Défaut: 0.0 dB)

–12.0 dB – +12.0 dB (Défaut: 0.0 dB)

Marche : Arrêt (Défaut) :

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround” (v p. 310).

0 ms – 16 ms (Défaut : 0 ms)

0 Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture. 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

0 Le degré de décalage des effets basses fréquences (LFE) dépend du disque. Réglez l’option sur la valeur souhaitée. 0 Les réglages “Sync des graves” sont mémorisés pour chaque source d’entrée. 0 Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d’entrée. 0 Cette option ne peut pas être définie lorsque le mode audio est “Direct” ou “Pure Direct”.

Pour les contenus enregistrés dans plusieurs canaux, par exemple les disques Blu-Ray, les effets basses fréquences (LFE) enregistrés peuvent être désynchronisés et décalés. Cette fonction corrige ce type de décalage des effets basses fréquences (LFE).

o EQ cinéma Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté.

“EQ cinéma” est activé.

“EQ cinéma” n’est pas activé.

Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress. Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque. Marche (Défaut) :

Les sorties sont données suivant qu’elles activent les paramètres effectués dans “Compress. Dyn.” et Fonction de normalisation de dialogue.

Les paramètres “Compress. Dyn.” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Active/désactive automatiquement la compression de la gamme dynamique selon la source.

Bas / Moyenne / Haut :

Réglage du niveau de compression.

Compression de la gamme dynamique toujours désactivée.

0 “Compress. Dyn.” peut être réglé lors de l’entrée d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS. 0 Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur “Automatique”. 0 “Automatique” ne peut pas être défini lors de l’entrée d’un signal DTS.

0 “Gestion intensité” peut être réglé lors de la réception d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

o Élargissement sonore

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

Élargissement sonore permet d’étendre le signal du canal central aux enceintes avant gauche et droite pour créer une plus grande image audio avant pour l’auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéréo.

0 Vous pouvez configurer cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Utiliser “Élargissement sonore”.

Ne pas utiliser “Élargissement sonore”.

o Eff. basses fréq. Ajuste le niveau des effets basses fréquences (LFE).

0 Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround.

n Lorsque “Mode d'entrée” n’est pas réglé sur “7.1CH IN”

o DTS Neural:X DTS Neural:X Accroît les signaux audio qui reposent sur d’autres éléments que les objets et les optimise pour la configuration de votre enceinte.

-10 dB – 0 dB (Défaut : 0 dB)

n Lorsque “Mode d'entrée” est réglé sur “7.1CH IN” 0 dB / +5 dB / +10 dB / +15 dB (Défaut : +10 dB)

0 Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.

Ne pas utiliser “DTS Neural:X”.

0 Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

0 Sources Dolby Digital : 0 dB 0 Sources cinéma DTS : 0 dB

0 Sources musique DTS : -10 dB Panneau avant

o Intensité Auro-Matic 3D Permet de sélectionner Preset Auro-Matic 3D pour syntoniser l’expérience Auro-3D vers un support audio spécifique.

Petite est idéal pour la musique pop et la musique de chambre ou bien les films qui comportent de nombreux dialogues. (par exemple, la comédie)

Moyenne convient le mieux avec le jazz ou les films classiques ainsi que les émissions télévisées.

Grande est idéal pour les enregistrements effectuées dans de grands espaces. (par exemple, des enregistrements d’orchestre ou des films d’action qui comportent de fortes explosions.)

Parole est idéale pour les enregistrements qui comportent principalement des dialogues (par exemple, des journaux télévisés) et qui n’incluent quasiment pas d’informations spatiales.

Permet de modifier le niveau des canaux surmixés par rapport au signal d’entrée d’origine. La valeur est comprise entre 1 (aucun surmixage) et 16 (niveau maximum, pour un effet optimal). 1 - 16 (Défaut : 10)

0 Vous pouvez définir ceci lorsque le mode son est défini sur Auro-3D. 0 Ceci ne peut pas être défini si le signal d’entrée comporte des signaux Auro-3D contenant une hauteur canal.

0 Vous pouvez définir ceci lorsque le mode son est défini sur Auro-3D. 0 Ceci ne peut pas être défini si le signal d’entrée comporte des signaux Auro-3D contenant une hauteur canal.

o Sélect. H-P Permet d’effectuer les réglages de sortie du son depuis les enceintes Sol :

Lit sans les enceintes en hauteur.

Sol et hauteur (Défaut) :

Lit avec les enceintes en hauteur.

0 Vous pouvez régler cette option lorsque le mode sonore est celui d’origine.

o Subwoofer Activation et désactivation de la sortie du subwoofer. Marche (Défaut) :

Le subwoofer est activé.

Le subwoofer n’est pas activé.

0 Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu “Mode subwoofer” est réglé sur “LFE+Main”. (v p. 236)

o Param. défaut Les paramètres “Paramètres surr.” sont rétablis sur les paramètres par défaut.

M-DAX 0 Le témoin M-DAX s’allume. 0 Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. 0 Le réglage par défaut de cet élément pour les paramètres “HEOS Music” est sur “Bas”. Tous les autres modes restent réglés sur “Arrêt”. 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Ceci ne peut pas être réglé quand le mode d’entrée est réglé sur “7.1CH IN”. 0 Les réglages “M-DAX” sont mémorisés pour chaque source d’entrée. 0 Ceci peut également être réglé en pressant M-DAX sur l’appareil principal.

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “M-DAX” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Mode optimisé pour les sources compressées avec de faibles aigus (endessous de 64 kbps).

Appliquez un boost adapté aux aigus et graves des sources compressées (endessous de 96 kbps).

Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).

Ne pas utiliser “M-DAX”.

Le décalage temporel entre l’image et le son doit être corrigé manuellement.

Compense le décalage entre la vidéo et l’audio.

0 ms – 500 ms (Défaut : 0 ms) 0 “Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur “Automatique” ou “Jeu”. (v p. 199) 0 Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée. 0 Ceci ne peut pas être réglé quand le mode d’entrée est réglé sur “7.1CH IN”.

0 Vous pouvez également ajuster finement la valeur de correction du retard définie par “Sync. labiale auto”. 0 L’ajustement du mode jeu peut être réglé quand “Mode vidéo” est réglé sur “Automatique” ou “Jeu”. (v p. 199)

o Sync. labiale auto Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d’un téléviseur compatible avec Sync. labiale auto. Marche (Défaut) :

Corriger automatiquement.

Ne pas corriger automatiquement.

0 Selon les spécifications de votre téléviseur, il est possible que la correction automatique ne puisse pas être effectuée, même lorsque “Sync. labiale auto” est réglé sur “Marche”.

o Niveau de démarrage

Définir le volume à la mise en marche de l’appareil.

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

o Échelle Régler l’affichage du volume. 0 – 98 (Défaut) :

Afficher dans la gamme de 0 (Min) à 98.

–79.5 dB – 18.0 dB :

Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

Utiliser les réglages mémorisés à partir de la dernière session.

Toujours passer en sourdine au démarrage de l’appareil.

1 – 98 (–79 dB – 18 dB) :

Le volume est réglé au niveau défini.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 185)

o Niveau sourdine 0 Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Régler le niveau d’atténuation pendant la mise en sourdine.

o Limite Réglages de volume maximum. 60 (–20 dB) / 70 (–10 dB) / 80 (0 dB) Arrêt (Défaut)

Le son est complètement coupé.

Le son est abaissé de 40 dB.

Le son est abaissé de 20 dB.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 185)

MultEQ® XT32 compense les caractéristiques de temps et de fréquence de la zone d’écoute en fonction des résultats de mesure obtenus avec “Conf. Audyssey®”. La sélection s’effectue parmi trois types de courbes de compensation. Nous conseillons le réglage “Reference”.

Permet d’effectuer les réglages pour Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™. Ces réglages sont accessibles après que la procédure “Conf. Audyssey®” a été effectuée. Pour en savoir plus sur la technologie Audyssey, reportez-vous à la “Explication des termes” (v p. 316).

0 Les réglages “MultEQ® XT32”, “Dynamic EQ”, “Compens. niveau réf.”, “Dynamic Volume”, “Audyssey LFC™” et “Niveau de contrôle” sont mémorisés pour chaque source d’entrée. 0 Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ® XT32”, “Dynamic EQ”, “Dynamic Volume” et “Audyssey LFC™” ne peuvent pas être configurés. 0 Ceci ne peut pas être réglé quand le mode d’entrée est réglé sur “7.1CH IN”.

Reference (Défaut) :

Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films.

Sélectionne le paramétrage de référence, mais contourne MultEQ® XT32 sur les enceintes avant gauche et droite.

Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d’écoute est plus proche des enceintes.

Éteignez l’égaliseur “MultEQ® XT32”.

0 Si vous utilisez un casque, “MultEQ® XT32” passe automatiquement sur “Arrêt”.

o Compens. niveau réf.

Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ® XT32. Marche (Défaut) :

Utiliser Dynamic EQ.

Ne pas utiliser Dynamic EQ.

Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0 dB (Réf. film) (Défaut) :

0 Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Tonalité”. (v p. 137) 0 Ceci peut également être réglé en pressant DYNAMIC EQ sur l’appareil principal.

Optimisé pour le contenu tel que des films. Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

0 Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 187)

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Fonctionne avec MultEQ® XT32. Heavy :

Ajustement le plus important sur les sons les plus forts et les plus bas.

Ajustement moyen sur les sons les plus bas et les plus forts.

Ajustement le moins important sur les sons les plus bas et les plus forts.

Ne pas utiliser Dynamic Volume.

Permet de régler la bande basses fréquences afin d’éviter la transmission de basses et de vibrations aux pièces voisines. Fonctionne avec MultEQ® XT32.

Ne pas utiliser “Audyssey LFC™”.

o Niveau de contrôle Règle l’endiguement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches. 1 – 7 (Défaut : 4)

0 Ce réglage peut être effectué lorsque “Audyssey LFC™” dans le menu est réglé sur “Marche”.

0 Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey®”, le réglage passe automatiquement à “Medium”. (v p. 210) 0 Ceci peut également être réglé en pressant DYNAMIC VOLUME sur l’appareil principal.

o Select. H-P EQ Graphic

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 0 Les enceintes pour lesquelles “EQ Graphic” peut être réglé sont différentes en fonction du mode audio. 0 Ceci peut être réglé lorsque le paramètre “MultEQ® XT32” est “Arrêt”. (v p. 186) 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Si vous utilisez un casque audio, vous pouvez régler l’égaliseur pour celui-ci. (v p. 189) 0 Ceci ne peut pas être réglé quand le mode d’entrée est réglé sur “7.1CH IN”.

Réglez tous les tons des enceintes ensemble.

Gauche/droite (Défaut) :

Réglez les tons des enceintes gauche et droite ensemble.

Réglez la tonalité pour chaque enceinte.

Ajustez l’équilibre de tonalité pour chaque bande de fréquences. 1. Sélectionnez l’enceinte. 2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz 3. Réglez le niveau. –20.0 dB – +6.0 dB (Défaut: 0.0 dB)

Configurez s’il faut utiliser l’égaliseur graphique ou non. Marche :

Utilisez l’égaliseur graphique.

Ne pas utiliser l’égaliseur graphique.

0 Dolby avant, Dolby Surround et Dolby Fond enceintes peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

0 “Casque EQ” est réglé dans le menu si vous utilisez un casque audio.

o EQ Graphic / Casque EQ Panneau avant

o Copie courbe Copiez la courbe de correction plate créée dans “Conf. Audyssey®”.

0 “Copie courbe” s’affiche après que la procédure de “Conf. Audyssey®” a été effectuée. 0 “Copie courbe” n’est pas disponible lors de l’utilisation d’un casque audio.

o Param. défaut Les paramètres “EQ Graphic” sont rétablis sur les paramètres par défaut.

Vidéo Effectuez les réglages vidéo.

Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation.

La qualité d’image peut être ajustée. 0 Ceci peut être réglé lorsque le paramètre “Conversion vidéo” est “Marche”. (v p. 199) 0 Peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d’entrée. (v p. 206) 0 “Contraste”, “Luminance”, “Saturation”, “Réduction bruit” et “Amplificateur” peuvent être réglés lorsque “Mode photo” est réglé sur “Personnalisé”. (v p. 191) 0 Les réglages “Réglages image” sont mémorisés pour chaque source d’entrée. 0 La fonction “Réglages image” ne peut pas être réglée lorsque des signaux 4K sont en entrée.

Mode standard adapté à la plupart des environnements de visualisation de salon.

Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma.

Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.

Mode adapté à des sources vidéo à faible débit.

Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.

Un mode qui convient pour regarder des films dans une pièce sombre la nuit.

Permet d’ajuster manuellement la qualité d’image.

Aucun ajustement de la qualité d’image n’est effectué avec cet appareil.

o Contraste Réglage du contraste de l’image.

0 Les deux modes de réglages spéciaux, “ISF Day” et “ISF Night”, doivent être utilisés par un technicien certifié pour ajuster l’étalonnage de la couleur et correspondre aux conditions d’installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF. 0 Ces réglages peuvent aussi être configurés en utilisant “Mode photo” dans le menu option. (v p. 191)

-50 – +50 (Défaut : 0)

o Luminance Réglage de la luminosité de l’image. -50 – +50 (Défaut : 0)

o Saturation Réglage du niveau chromatique de l’image (saturation des couleurs). -50 – +50 (Défaut : 0)

o Réduction bruit Réduction du bruit général vidéo. Bas / Moyenne / Haut / Arrêt (Défaut : Arrêt)

o Amplificateur Amélioration de la netteté de l’image. 0 – +12 (Défaut : 0)

Config. HDMI Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Règle les paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle. REMARQUE 0 Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. (“HDMI Pass Through” (v p. 193), “HDMI Contrôle” (v p. 195)) Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise murale.

Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille.

Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille.

o Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) :

Lecture par les enceintes connectées au récepteur.

Lecture par une télévision connectée au récepteur.

0 Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (v p. 153) 0 Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

o Sélect source Telec

Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière :

Définissez s’il faut autoriser la mise sous tension de cet appareil avec la touche de sélection de la source d’entrée de la télécommande lorsque l’appareil est en veille.

La source d’entrée la plus récente se mettra en mode veille.

Allumer + Source (Défaut) :

Traversez la source d’entrée sélectionnée.

Cet appareil est mis sous tension et la source d’entrée change.

z“Source Pass Through” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (v p. 205)

La source d’entrée HDMI change pendant que l’appareil est en veille. Le témoin de l’affichage d’alimentation de Sélection source seule : cet appareil clignote lorsque vous appuyez sur la touche de sélection de la source d’entrée de la télécommande.

0 “Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 193), “HDMI Contrôle” (v p. 195))

0 “Sélect source Telec” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 193), “HDMI Contrôle” (v p. 195))

o HDMI Contrôle Marche :

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Utiliser la fonction HDMI Contrôle.

Utiliser la fonction ARC.

Ne pas utiliser la fonction HDMI Contrôle.

Ne pas utiliser la fonction ARC.

0 Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1. 0 Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages. 0 Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (v p. 153)

0 Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur. 0 Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur. 0 Si “HDMI Contrôle” est réglé sur “Marche”, le paramétrage de “ARC” bascule automatiquement sur “Marche”. (v p. 195)

0 Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

o ARC Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle. Arrêt (Défaut) :

0 Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

o Commutation TV Audio

Lie la mise en veille de cet appareil aux équipements externes.

Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil. Marche (Défaut) :

Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille.

Avec une source d’entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (v p. 206)

L’appareil n’est pas lié à la mise sous/ hors tension de la TV.

0 “Commutation TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 195) 0 “Désactiver commande” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 195)

o Économie d'énergie

Si “Enceinte du téléviseur” est réglé comme sortie audio de votre téléviseur, l’appareil passe automatiquement en mode veille afin de réduire la consommation électrique. Cette fonction est activée dans les cas suivants. 0 Si “TV Audio” est sélectionné comme source d’entrée de cet appareil 0 Lors de la lecture d’un contenu provenant d’un appareil raccordé via

HDMI Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d’entrée et régler le tuner et des stations de radio Internet à l’aide de la télécommande du téléviseur.

Utiliser la fonction Économie d'énergie.

Ne pas utiliser la fonction Économie d'énergie.

0 “Menu intelligent” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 195)

Utiliser la fonction Menu intelligent.

Ne pas utiliser la fonction Menu intelligent.

REMARQUE 0 Si les réglages “Menu intelligent” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification. 0 Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”.

0 “Économie d'énergie” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 195)

Permet de sélectionner les sorties HDMI à utiliser.

Paramètre le traitement vidéo. 0 Peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d’entrée. (v p. 206) 0 “Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être réglés lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (“Résolution” (v p. 200), “Mode progressif” (v p. 200), “Rapport d'aspect” (v p. 201)) 0 La fonction “Réglages sorties” ne peut pas être réglée lorsque des signaux 4K sont en entrée. 0 Les réglages “Conversion vidéo”, “Echelle(scaler) i/p”, “Résolution”, “Mode progressif” et “Rapport d'aspect” sont mémorisés pour chaque source d’entrée. (“Conversion vidéo” (v p. 199), “Echelle(scaler) i/p” (v p. 199), “Résolution” (v p. 200), “Mode progressif” (v p. 200), “Rapport d'aspect” (v p. 201))

o Sortie vidéo HDMI Réglages sorties

Auto(Dual) (Défaut) :

La présence d’un téléviseur branché à l’une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.

Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.

Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

0 Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que “Résolution” est réglé sur “Automatique”, les signaux sont émis avec une résolution compatible avec les deux TV. (v p. 200) Lorsque dans le menu, le paramétrage “Résolution” n’est pas réglé sur “Automatique”, réglez la résolution dans “Vidéo” - “Moniteur HDMI 1” et “Moniteur HDMI 2” sur celle compatible avec les deux téléviseurs. (v p. 258) 0 Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en “Moniteur HDMI 1” et “Moniteur HDMI 2”. (v p. 258) 0 Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Configurez la méthode de traitement vidéo pour qu’elle corresponde au contenu de ce type de vidéo. Automatique (Défaut) :

Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI.

Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux.

Effectuez le traitement de l’image qui est adapté pour les contenus autres que des jeux.

Le signal d’entrée vidéo est converti automatiquement en fonction de la TV connectée. (v p. 302)

Le signal d’entrée vidéo est converti.

Le signal d’entrée vidéo n’est pas converti.

o Echelle(scaler) i/p Réglez le signal de l’entrée vidéo pour qu’il soit soumis à un traitement Echelle(scaler) i/p. Echelle(scaler) i/p convertira la résolution du signal vidéo d’entrée à la valeur définie dans “Résolution”. (v p. 200)

0 Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonction du contenu à l’entrée.

Analogique (Défaut) :

Utiliser suréchantillonage (scaler) i/p pour les signaux vidéo analogiques.

Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo analogiques et HDMI.

Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo HDMI.

Ne pas utiliser la fonction Echelle(scaler) i/p.

480p/576p / 1080i / 720p / 1080p / 1080p:24Hz / 4K / 4K (60/50) :

Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source.

Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée.

Automatique (Défaut) :

La détection du signal vidéo et la sélection du mode approprié s’effectuent automatiquement.

Sélectionner un mode adapté à la lecture vidéo.

Sélectionner un mode adapté à la lecture vidéo et de films 30 trames.

Réglez la résolution de sortie.

0 Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 199)

0 Si “Echelle(scaler) i/p” est réglé sur “Analogique & HDMI”, la résolution du signal d’entrée vidéo analogique et du signal d’entrée HDMI peut être réglée. (v p. 199) 0 Si le réglage est fait sur “1080p:24Hz”, vous pouvez apprécier des images filmées pour des sources films (en 24 Hz) . Pour les sources vidéo et les sources mixtes, nous recommandons de régler la résolution sur “1080p”. 0 Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en résolution 1080p/50Hz.

Réglez la résolution de sortie. Vous pouvez régler “Résolution” séparément pour la sortie HDMI de l’entrée vidéo analogique et l’entrée HDMI. Automatique (Défaut) :

Affichage au format d’aspect 16:9.

Sortie au rapport d’aspect 4:3 avec des barres noires sur les parties latérales de l’écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

Permet de définir la zone à laquelle la borne sortie vidéo composante est attribuée. MAIN ZONE (Défaut) :

Attribue la borne de sortie vidéo composante à MAIN ZONE.

Attribue la borne de sortie vidéo composante ZONE2.

0 Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 199)

Configurer le rapport d’aspect pour la sortie des signaux vidéo au HDMI. 16:9 (Défaut) :

Définit la durée d’affichage pour l’affichage de la lecture lorsque la source d’entrée est “HEOS Music” ou “Tuner”.

Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

o Volume Définit l’emplacement de l’affichage du niveau de volume.

Toujours actif (Défaut) :

Affichage permanent.

Conserver l’affichage pendant 30 secondes après l’activation.

Affichage bas. Affichage haut. Désactiver l’affichage.

0 Si l’affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d’un film, réglez-le sur “Haut”.

o Informations Affiche temporairement le statut de fonctionnement lorsque la source d’entrée changée. Marche (Défaut) : Arrêt :

Activer l’affichage. Désactiver l’affichage.

Bas (Défaut) : Haut : Arrêt :

Définissent le format de signal 4K à lire par cet appareil lorsque le téléviseur ou le périphérique de lecture connecté à cet appareil est compatible avec le signal HDMI 4K (60 Hz/50 Hz).

Résolution supportée

4K 24p, 4K 30p, 4K 25p

Définissent le format de signal 4K à lire par cet appareil.

GRelation entre le “Format signal 4K” paramétrage et les résolutions

supportéesH Format signal 4K Standard (Défaut) :

Sélectionnez si votre téléviseur et vos périphériques de lecture prennent en charge des signaux vidéo standard 4K 60p 4:2:0 8 bit.

Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 4K 60p 4:4:4, 4:2:2 bit ou 4K 60p 4:2:0 10 bit.

0 Lors du paramétrage sur “Amélioré”, nous recommandons d’utiliser un “Premium High Speed HDMI Cable” ou un “Premium High Speed HDMI Cable with Ethernet” ayant une “HDMI Premium Certified Cable” étiquette figurant sur l’emballage du produit. 0 Lorsque ce paramétrage est “Amélioré”, configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage. 0 Lorsque le paramétrage est “Amélioré”, la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramétrage sur “Standard”. 0 “Personnalisé” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil. 0 “Format signal 4K” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

o Format NTSC (Défaut) :

Sélectionner la sortie NTSC.

Sélectionner la sortie PAL.

0 “Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE SELECT en même temps pendant au moins 3 secondes. “zVideo Format <NTSC>” s’affiche sur l’écran. 2. Appuyez sur i sur l’appareil principal. “4K Format:<Standard>” s’affiche sur l’écran. 3. Utilisez le o de l’appareil principal ou le p et sélectionnez le format du signal 4K. 4. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

1. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE SELECT en même temps pendant au moins 3 secondes. “zVideo Format <NTSC>” s’affiche sur l’écran. 2. Utilisez o ou p sur l’appareil principal et définissez le format du signal vidéo. 3. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

REMARQUE 0 Si un format différent du format vidéo du moniteur connecté est défini, l’image ne s’affichera pas correctement.

Entrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire.

Affectation des entrées

0 Par défaut, chaque élément est réglé comme suit.

En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne d’entrée audio numérique, de la borne d’entrée audio analogique, de la borne d’entrée de la vidéo composante, et de la borne d’entrée vidéo lors de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur les borne d’entrée audio/vidéo de cet appareil.

Entrées/Affectation des entrées Param. défaut CBL/SAT DVD Blu-ray Game Media Player TV Audio AUX1 AUX2

n Utilisateurs de TV/boîtier pour satellite, veuillez noter Lors de l’utilisation de la sortie audio numérique sur un téléviseur/ boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “Numérique” dans “Mode d'entrée”. (v p. 209)

Change l’affectation de l’entrée HDMI Panneau avant

HDMI Panneau arrière

o HDMI Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée.

Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée.

1/2/3/4/5/6/7/ Front :

Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée.

Attribue une borne d’entrée audio 1 / 2 / 3 / 4 / 5 / 6 / Front : analogique à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée audio –: analogique à la source d’entrée sélectionnée.

0 Si “HDMI Contrôle” ou “ARC” est réglé sur “Marche” dans le menu, “HDMI” ne peut pas être affecté à “TV Audio”. (“HDMI Contrôle” (v p. 195), “ARC” (v p. 195))

o COMP (Vidéo de composant) Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée.

Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 :

Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée.

Attribue une borne d’entrée vidéo en composantes à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée composant vidéo à la source d’entrée sélectionnée.

Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur l’écran de menu.

Attribue une borne d’entrée vidéo à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée vidéo à la source d’entrée sélectionnée.

CBL/SAT / DVD / Blu-ray / Modifiez le nom de l’affichage de la source Game / AUX1 / AUX2 / d’entrée sélectionnée. Media Player / CD / TV Audio / Phono :

o Param. défaut Les paramètres “Affectation des entrées” sont rétablis sur les paramètres par défaut.

Les paramètres Renommer les sources sont rétablis sur les paramètres par défaut.

0 Vous pouvez entrer jusqu’à 12 caractères.

Renommer les sources

Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée. 1 / 2 / 3 / 4 / Front :

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Affichez (Défaut) :

Utiliser cette source.

Ne pas utiliser cette source.

Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources.

o Niveau des sources n Lorsque la source d’entrée est réglée sur “HEOS Music” ou “Tuner” -12 dB – +12 dB (Défaut : 0 dB)

o Entrées analogique / Entrées num. n Lorsque la source d’entrée est réglée sur autre que celle de “HEOS Music” ou “Tuner” -12dB – +12dB (Défaut : 0dB)

0 Le niveau d’entrée analogique peut être réglé séparément pour les sources d’entrée pour lesquelles “ANALOG” a été attribué dans “Affectation des entrées”. (v p. 205) 0 Le niveau d’entrée numérique peut être réglé séparément pour les sources d’entrée pour lesquelles “DIGITAL” a été attribué dans “Affectation des entrées”. (v p. 205) 0 Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée.

Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”.

Réglez le mode d’entrée audio de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. 0 Les réglages “Sélect. Entrées” sont mémorisés pour chaque source d’entrée.

Automatique (Défaut) :

Détecter automatiquement le signal en entrée et lancer la lecture.

Lire uniquement les signaux en provenance de l’entrée HDMI.

Lire uniquement les signaux en provenance de l’entrée audio numérique.

Lire uniquement les signaux en provenance de l’entrée audio analogique.

Seuls les signaux entrés depuis le connecteur 7.1CH IN seront lus.

0 Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affectation des entrées” et les connexions. (v p. 205) 0 Si l’option “HDMI Contrôle” est réglée sur “Marche” et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC. 0 Le mode audio ne peut pas être configuré si le mode d’entrée est réglé sur “7.1CH IN”.

Enceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement. Cette procédure s’appelle “Conf. Audyssey®”. Vous n’avez pas à effectuer “Conf. Audyssey®” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de config.”. Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu. (v p. 221)

Conf. Audyssey® Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 2 ft (60 cm) par rapport à la première position de mesure (position d’écoute principale).

0 Si vous exécutez Conf. Audyssey®, les fonctions Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont activées. (v p. 186)

:Positions de mesure)

o A propos de la position d’écoute principale

0 Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures. 0 Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures. 0 Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone d’étalonnage du son. De plus, installez le microphone d’étalonnage du son à au moins 20 pouces (50 cm) par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes. 0 Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente. 0 Si vous utilisez la touche VOLUME d f de la télécommande ou VOLUME de l’appareil au cours des mesures, celles-ci sont annulées. 0 Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey®”.

o À propos d’Audyssey Sub EQ HT™ Audyssey Sub EQ HT™ facilite l’intégration en compensant d’abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ® XT32 aux deux subwoofers simultanément. Pour exécuter Audyssey Sub EQ HT™, vous devez sélectionner “Mesure (2 enceintes)” dans “Sélection des canaux”. (v p. 213).

REMARQUE La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure “Conf. Audyssey®”, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ® XT32 utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

Procédure pour les réglages des enceintes (Conf. Audyssey®)

Fixez le microphone d’étalonnage du son fourni pour le support de microphone ou son propre trépied et l’installer dans la position d’écoute principale.

Lors de l’installation du microphone d’étalonnage du son, pointez l’extrémité du microphone vers le plafond et réglez la hauteur afin qu’elle corresponde à celle des oreilles d’un auditeur en position assise.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidessous.

n Subwoofer doté d’un mode direct

Placez le mode direct sur “Marche” et désactivez le réglage du volume et le réglage de la fréquence croisée.

n Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants: 0 Volume : position 12 heures 0 Fréquence croisée : Fréquence maximale/la plus élevée 0 Filtre passe-bas : Arrêt 0 Mode veille : Arrêt

Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. “Conf. Audyssey®” peut également permettre les réglages suivants. 0 Affectation des Amplis Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK, HEIGHT1 et HEIGHT2 de cet appareil pour qu’elle corresponde à l’environnement de vos enceintes. (“Affectation des Amplis” (v p. 221)) 0 Sélection des canaux Si les canaux qui ne sont pas utilisés sont définis à l’avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwoofers et d’enceintes arrière surround. 0 Para. Enc. Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond. Ce réglage peut être effectué lors de l’utilisation ce l’enceinte Front Dolby Atmos Enabled, Surround Dolby Atmos Enabled ou Back Dolby Atmos Enabled.

Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche.

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire.

Affectation des Amplis Sélection des canaux Para. Enc. Dolby

Suivez les instructions affichées sur l’écran puis appuyez sur “Suivant” pour continuer.

Lorsque l’écran suivant est affiché, sélectionnez “Lancer Test” puis appuyez sur ENTER.

Démarrez les mesures de la première position.

Lorsque l’enceinte détectée est affichée, sélectionnez “Suivant” puis appuyez sur ENTER. Conf. Audyssey Détection d’enceintes

Conf. Audyssey Sélectionnez “Lancer Test” pour démarrer le calibrage. REMARQUE: Vous entendrez des bruits aigus successifs pendant les tests.

Avant Centrale Subwoofer Surround Surr. arrière

:Oui :Oui :1 enceinte :Oui :Non

Refaire Dernier. Test

0 La mesure peut prendre plusieurs minutes.

REMARQUE 0 Si “Attention!” s’affiche sur l’écran du téléviseur : 0 Allez à “Message d’erreur” (v p. 218). Vérifiez les points concernés et effectuez les procédures nécessaires. 0 Si le niveau de volume du subwoofer n’est pas approprié, un message d’erreur s’affiche. Voir “Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement” (v p. 219).

Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER.

Répétez l’étape 8 pour mesurer les positions 3 à 8. 0 Pour passer la mesure de la quatrième position d’écoute et des suivantes, appuyez sur o pour sélectionner “Compléter” et appuyez sur ENTER pour passer à l’étape 11.

La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à huit points.

Conf. Audyssey Placez le microphone à hauteur d’oreille de l’auditeur assis à la deuxième position d’écoute, qui ne doit pas être à plus de 2 ft (60 cm) de la première position, puis sélectionnez “Continuer”....

Sélectionnez “Continuer” et appuyez ensuite sur ENTER. Conf. Audyssey

Mesures terminées Sélectionnez pour “Continuer” l’analyse des données...

n Arrêter “Conf. Audyssey®” A Appuyez sur BACK pour afficher l’écran contextuel. B Appuyez sur o pour sélectionner “Oui”, puis appuyez sur ENTER.

Refaire Dernier. Test

Démarrez l’analyse et l’enregistrement des résultats de mesure. 0 L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. REMARQUE 0 Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l’alimentation ne soit pas hors tension.

Effectuez le paramétrage de Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix.

Lorsque l’analyse et la sauvegarde sont terminées, débranchez le microphone d’étalonnage du son de la prise SETUP MIC de l’appareil principal puis appuyez sur “Suivant”. Conf. Audyssey

Analyse en cours et correction des données. Déconnecter le microphone de votre Récepteur AV.

Audyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit. Activer Dynamic EQ ? Oui Non

Application des corrections d’ambiance 100%

Analyse des données de la pièce 50% Retour

0 Dynamic EQ corrige la réponse de fréquence en tenant compte

des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit. 0 Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Sélectionnez “Détails” et appuyez sur ENTER pour vérifier les résultats de mesure.

0 Les subwoofers peuvent mesurer une distance constatée plus

grande que la distance réelle du fait du retard électrique commun aux subwoofers.

REMARQUE 0 Ne pas modifier la connexion de l’enceinte ou le volume du subwoofer après “Conf. Audyssey®”. Si ces derniers sont modifiés, exécutez à nouveau “Conf. Audyssey®” afin de configurer le paramétrage de l’égaliseur de manière optimale.

Message d’erreur Un message d’erreur s’affiche si “Conf. Audyssey®” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples

Aucune enceinte trouvée.

0 Le microphone de mesures et de configuration

0 Connectez le microphone de mesures et de

0 Toutes les enceintes n’ont pas été détectées.

0 Vérifiez les connexions des enceintes.

n’a pas été détecté.

Le bruit ambiant est trop élevé ou Le niveau est trop bas

0 Il y a trop de bruit dans la pièce.

configuration fourni sur la prise SETUP MIC de cet appareil.

0 Éteignez ou éloignez l’appareil à l’origine du bruit. 0 Essayez à nouveau lorsque les environs sont silencieux.

0 L’enceinte ou l’audio subwoofer est trop faible.

0 Vérifiez l’installation et l’orientation des enceintes.

0 L’enceinte affichée n’a pas pu être détectée.

0 Vérifiez les connexions des enceintes affichées.

0 L’enceinte affichée est connectée avec des

0 Vérifiez les polarités des enceintes affichées.

0 Réglez le volume du subwoofer.

polarités inversées.

0 Ce message d’erreur peut s’afficher avec certains

enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, utilisez p pour sélectionner “Ignorer”, puis appuyez sur ENTER.

o Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement

Le niveau optimal de chaque canal de subwoofer pour la mesure “Conf. Audyssey®” est de 75 dB. Lors de la mesure du niveau du subwoofer, un message d’erreur s’affiche lorsque le niveau d’un subwoofer n’est pas compris dans la plage 72 – 78 dB. Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB.

Sélectionnez “Niv. correspondant SW” puis appuyez sur ENTER. Réglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB. Si le niveau mesuré se situe dans la plage 72 à 78 dB, sélectionnez “Suivant” puis appuyez sur ENTER. 0 Si vous utilisez deux subwoofers, l’ajustement du second

subwoofer démarre. Répétez l’opération à partir de l’étape 2, 3 de la procédure.

G Message d’erreur H Conf. Audyssey Le volume de votre Subwoofer 1 est trop fort. Si votre Subwoofer est doté d'une commande du volume, sélectionnez “Niv. correspondant SW” pour ajuster le volume du Subwoofer de manière interactive. Si votre Subwoofer ne dispose pas de commande du volume ou si vous ne souhaitez pas utiliser de Subwoofer, sélectionnez “Passer”.

Niv. correspondant SW Panneau arrière

Retour aux réglages “Conf. Audyssey®” Si vous définissez “Réinitialisez” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de “Conf. Audyssey®” (valeur calculée au départ par MultEQ® XT32), même lorsque vous avez modifié chaque réglage manuellement. Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire.

Affectation des Amplis Sélection des canaux Para. Enc. Dolby Voir les résultats Réinitialisez Démarrer

Affectation des Amplis Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance en fonction de votre système d’enceintes.

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”. 0 Si vous ajoutez ou supprimez une enceinte après avoir procédé à la configuration d’Audyssey®, vous ne serez plus en mesure de sélectionner Audyssey MultEQ® XT32, Audyssey Dynamic EQ® ou Audyssey Dynamic Volume®. (v p. 186) 0 La “Config. manuelle” peut être utilisée même s’il n’y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s’avère nécessaire.

o Mode affectation Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance. Vous devez configurer les paramètres détaillés pour la configuration de l’enceinte, en fonction du mode sélectionné. Sélectionner Mode affectation configure les paramètres détaillés correspondant. 11.1p :

0 Les réglages affectent toute la puissance

de l’amplificateur dans l’unité de la MAIN ZONE pour lire jusqu’à 11.1 canaux.

0 Réglage permettant d’affecter les

9.1p + ZONE2 (Défaut) :

amplificateurs de puissance de cet appareil pour la ZONE2 à 2 canaux. 0 Vous pouvez connecter des hautparleurs jusqu’à 9.1 canaux pour la MAIN ZONE.

0 Réglage permettant d’affecter les

7.1p (bi-amp)+ ZONE2 :

amplificateurs de puissance dans cet appareil pour les ZONE2 et ZONE3 respectivement à deux canaux différents. 0 Vous pouvez connecter des hautparleurs jusqu’à 7.1 canaux pour la MAIN ZONE.

5,1 cnx large bande BiAmp :

amplificateurs de puissance de cet appareil pour la connexion en mode double amplificateur de l’enceinte avant à 2 canaux. 0 Vous pouvez connecter des hautparleurs jusqu’à 9.1 canaux pour la MAIN ZONE.

amplificateurs de puissance de cet appareil aux enceintes avant, centre et surround dans un système à 10 canaux. 0 Vous pouvez connecter des hautparleurs jusqu’à 5.1 canaux pour la MAIN ZONE. 0 Réglage permettant d’affecter les

amplificateurs de puissance de cet appareil pour les ZONE2 et ZONE3 respectivement à un canal différent. 0 Vous pouvez connecter des hautparleurs jusqu’à 9.1 canaux pour la MAIN ZONE. 0 Réglage permettant d’affecter les

amplificateurs de puissance de cet appareil pour la connexion en mode double amplificateur de l’enceinte avant à 2 canaux. 0 Réglage permettant d’affecter les amplificateurs de puissance de cet appareil pour la ZONE2 à 2 canaux.

0 Configuration pour attribuer les

0 Réglage permettant d’affecter les

0 Réglage permettant d’affecter les

amplificateurs de puissance de cet appareil pour la ZONE3 à 2 canaux 0 Vous pouvez connecter des hautparleurs jusqu’à 9.1 canaux pour la MAIN ZONE.

0 Réglage permettant d’affecter les

amplificateurs de puissance de cet appareil pour connecter le second ensemble d’enceintes avant. 0 Vous pouvez basculer entre la combinaison des enceintes avant A et des enceintes avant B. Commutez l’enceinte avant à l’aide du réglage “Enceintes avant”. (v p. 237)

o Enceintes pour ZONE2 / Enceintes pour ZONE3 / Enceintes pour ZONE2/ZONE3 / Enceintes pour Bi-Amp/ Enceintes pour 2ch/

Enceintes pour avant B Les canaux affectés sont émis depuis les bornes d’enceinte HEIGHT1. Il est impossible d’utiliser les canaux hauts, de plafond et Dolby Atmos Enabled.

Les canaux affectés sont émis depuis les bornes d’enceinte HEIGHT2. Il est possible d’utiliser un ensemble de canaux hauts, de plafond et Dolby Atmos Enabled au maximum.

Les canaux affectés sont émis depuis les bornes d’enceinte SURROUND BACK. Il est impossible d’utiliser le canal surround arrière.

Sélectionnez l’emplacement des enceintes au sol.

Lorsque “Mode affectation” est réglé sur “9.1p + ZONE2”, “9.1p + ZONE3”, “9.1p+ZONE2/3-MONO”, “7.1p + ZONE2/3”, “9.1p (bi-amp)” ou “9.1p + Front B” dans le menu, sélectionnez la borne d'enceinte par où faire émettre les canaux et à laquelle l'amplificateur interne est affecté. (v p. 221) HEIGHT 1 :

5can. & SB (Défaut) :

Ce plan combine une enceinte surround arrière avec un plan basique à 5 canaux.

Il s’agit d’un plan basique à 5 canaux qui utilise des enceintes avant, centrales et arrière.

Sélectionnez le numéro des enceintes hautes et au plafond utilisées dans la MAIN ZONE. Aucun :

N’utilise pas d’enceintes hautes et de plafond.

Utilise un ensemble de (deux) huit enceintes hautes ou de plafond.

Utilise deux ensembles de (quatre) huit enceintes hautes ou de plafond.

Utilise cinq enceintes avant-haut z

z Si “5can” est sélectionné, connectez l’enceinte Surround Supérieure au SUBWOOFER 2 PREOUT Terminal de l’enceinte ou SURROUND BACK L.

n Dolby Sp Sélectionnez le nombre d’enceintes Dolby Atmos Enabled utilisées dans la MAIN ZONE. Aucun (Défaut) :

N’utilise pas d’enceintes Dolby Atmos Enabled.

Utilise un ensemble (deux) d’enceintes Dolby Atmos Enabled.

Utilise deux ensembles (quatre) d’enceintes Dolby Atmos Enabled.

n Agencement Sélectionnez l’emplacement des enceintes hautes, au plafond ou Dolby Atmos Enabled. Les plans que vous pouvez sélectionner diffèrent en fonction des combinaisons de “Mode affectation” et “Sol” - “Agencement” dans le menu. (“Mode affectation” (v p. 221), “Sol” - “Agencement” (v p. 223)) Enceintes hautes Aucun

Enceintes Dolby Aucun

Agencement Avant haut (Défaut) Avant plafond Centre plafond Arrière plafond Hauteur arrière Avant haut et Centr. Plaf Avant haut et Arr. plafond Avant haut et Hauteur arrz2 Avant haut et Hauteur surr. Avant plafond et Arr. plafond Avant plafond et Hauteur arr Centre plafond et Hauteur arr Dolby avant Dolby surround Dolby arrièrez3

Connecteurs AUDIO OUT HEIGHT1 HEIGHT2 Avant haut Avant plafond Centre plafond Arrière plafond Hauteur arrière Avant haut Centre plafond Avant haut Arrière plafond Avant haut Hauteur arrière Avant haut Hauteur surround Avant plafond Arrière plafond Avant plafond Hauteur arrière Centre plafond Hauteur arrière Dolby avant Dolby surround Dolby arrière -

z1 Cette option peut être sélectionnée lorsque “Mode affectation” est réglé sur “11.1p” ou “9.1p” dans le menu. z2 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos. z3 Cette option peut être sélectionnée lorsque “Mode affectation” est réglé sur “11.1p” ou “9.1p” et que “Sol” – “Agencement” est réglé sur “5can. & SB” dans le menu.

Agencement Dolby avant et Arr. Plafond Dolby avant et Hauteur arr Avant haut et Dolby surr. Avant haut et Dolby arrièrez4 Avant plafond et Dolby Surr. Avant plafond et Dolby arrièrez4 Dolby avant et Dolby Surr. Dolby avant et Dolby arrièrez4

Connecteurs AUDIO OUT HEIGHT1 HEIGHT2 Dolby avant Arrière plafond Dolby avant Hauteur arrière Avant haut Dolby surround Avant haut Dolby arrière Avant plafond Dolby surround Avant plafond Dolby arrière Dolby avant Dolby surround Dolby avant Dolby arrière

z1 Cette option peut être sélectionnée lorsque “Mode affectation” est réglé sur “11.1p” ou “9.1p” dans le menu. z4 Cette option peut être sélectionnée lorsque “Mode affectation” est réglé sur “11.1p” et que “Sol” – “Agencement” est réglé sur “5can. & SB” dans le menu.

REMARQUE Connecteurs AUDIO OUT Agencement

Sortie surr.plaf. SUBWOOFER 2

Avant haut et Hauteur surr. 5can

z5 Avant haut et Hauteur arrz2

z2 Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos. z5 Cette option peut être sélectionnée lorsque “Mode affectation” est réglé sur “11.1p” dans le menu.

o Vue config. Bornes

Sélectionnez le terminal à connecter à l’enceinte surround supérieure. SUBWOOFER 2 (Défaut) :

Connectez l’enceinte surround supérieure au connecteur SUBWOOFER 2 PRE OUT.

Connectez l’enceinte surround supérieure aux bornes de l’enceinte SURROUND BACK L.

Ceci indique comment connecter les bornes d’enceintes et les connecteurs PRE OUT pour votre “Affectation des Amplis” réglage sur l’écran de menu.

0 La sélection en est possible quand l’option “Hauteur Sp” est réglé sur “5can”. (v p. 224)

Définir la présence et la taille de l’enceinte centrale.

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

0 Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans “Affectation des Amplis” sont réglées sur “Aucun”, “Aucun” est automatiquement réglée sur Height2.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

Définir le type d’enceinte avant. Grande (Défaut) :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

o Subwoofer Définir la présence d’un subwoofer.

0 Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Grande”. 0 Lorsque “Avant” est réglé sur “Petite”, vous ne pouvez pas régler d’enceintes autres que “Avant” à “Grande”.

1 enceinte (Défaut) :

Utiliser un subwoofer.

Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

0 Lorsque “Subwoofer” est réglé sur “Aucun” et que vous configurez “Avant” à “Petite”, “Subwoofer” est automatiquement réglé sur “1 enceinte”.

o Surround Définir la présence et la taille des enceintes surround.

Définir la présence, la taille et le nombre d’enceintes arrière surround.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser quand les enceintes surround ne sont pas connectées.

Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées.

2 enceintes (Défaut) :

Réglage à utiliser lorsqu’il y a deux enceintes arrière surround.

Réglage à utiliser lorsqu’il n’y a qu’une enceinte surround arrière. Connectezvous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

0 Si “Surround” est réglé sur “Aucun”, “Surr. arrière”, “Dolby surr.” et “Dolby arrière” sont automatiquement réglés sur “Aucun”.

0 Lorsque “Surr. arrière” est réglé sur “Aucun” ou “1 enceinte”, “Dolby arrière” est automatiquement réglé sur “Aucun”.

o Avant haut Définir la présence et la taille des enceintes avant-haut.

Réglez la présence et la taille des enceintes supérieures avant.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Réglez la présence et la taille des enceintes Dolby avant. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes avant Dolby ne sont pas connectées.

Réglez la présence et la taille des enceintes supérieures centrales.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Réglez la présence et la taille des enceintes Dolby surround.

Réglez la présence et la taille des enceintes surround haut.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes d’ambiance Dolby ne sont pas connectées.

Sélectionnez ce réglage lorsque les enceintes surround haut ne sont pas connectées.

0 Lorsque “Avant haut” est réglé sur “Aucun”, “Hauteur surr.” est automatiquement réglé sur “Aucun”.

Réglez la présence et la taille des enceintes supérieures arrière. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes supérieures arrière ne sont pas connectées.

o Hauteur arrière Réglez la présence et la taille des enceintes hautes arrière.

Réglez la présence et la taille de l’enceinte supérieure surround.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes de hauteur arrière ne sont pas connectées.

Sélectionnez ce réglage lorsque l’enceinte supérieure surround n’est pas connectée.

o Dolby arrière Réglez la présence et la taille des enceintes Dolby arrière. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes arrière Dolby ne sont pas connectées.

0 Lorsque “Hauteur surr.” ou “Hauteur arrière” est réglé sur “Aucun”, “Surr. plafond” est automatiquement réglé sur “Aucun”.

0 Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans “Affectation des Amplis” sont réglées sur “Aucun”, “Aucun” est automatiquement réglée sur Height2.

0.0 ft – 60.0 ft / 0.00 m – 18.00 m

Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

0 Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages “Affectation des Amplis” et “Config. enceintes”. (“Affectation des Amplis” (v p. 221), “Config. enceintes” (v p. 228)) 0 Réglages par défaut : Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 : 12,0 ft (3,60 m) Enceintes différentes de celles mentionnées ci-dessus : 10,0 ft (3,00 m) 0 Réglez la différence de distance entre enceintes à moins de 20,0 ft (6,00 m).

o Unité Permet de régler l’unité de distance. Pieds (Défaut) Mètres

o Étape Permet de régler l’incrément minimum de réglage de la distance. 1 ft / 0.1 ft (Défaut : 1 ft) 0.1 m / 0.01 m

Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond.

Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

3.0 ft – 11.0 ft / 0.90 m – 3.30 m (Défaut : 6.0 ft / 1.80 m)

o Démar. tonalite d'essai

0 Cette option peut être réglée lorsque “Dolby avant”, “Dolby surr.” ou “Dolby arrière” est réglé sur “Grande” ou “Petite” dans “Config. enceintes”.

Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée.

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Les paramètres “Distances” sont rétablis sur les paramètres par défaut.

0 Le paramétrage “Niveaux” est reflété dans tous les modes son. 0 Si vous souhaitez régler le niveau du canal pour chaque source d’entrée, effectuez les réglages dans “Réglage niv. Canal”. (v p. 136) 0 Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”.

o Param. défaut Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut.

o Sélection de la fréquence croisée

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 80 Hz)

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

0 Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petite”. (v p. 236) 0 La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz. 0 Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans “Petite”. Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant. 0 Les enceintes qui peuvent être réglées quand l’option “Individuel” est sélectionnée sont différentes selon le réglage du paramètre “Mode subwoofer”. (v p. 236)

o Select. H-P Permet de sélectionner le mode de définition de la fréquence croisée. Tous (Défaut) :

Permet de régler la même fréquence croisée pour toutes les enceintes.

Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

0 Quand “LFE” est sélectionné, les enceintes réglées sur “Petite” pour “Config. enceintes” peuvent être réglées. Si les enceintes sont réglées sur “Grande”, “Total” s’affiche et le réglage ne peut pas être effectué. (v p. 228) 0 Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu importe le réglage “Config. enceintes”. (v p. 228)

o LPF pour LFE Graves

Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 120 Hz)

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE (Défaut) :

Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer.

Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

0 “Mode subwoofer” peut être réglé lorsque “Config. enceintes” - “Subwoofer” dans le menu est réglé sur autre chose que “Aucun”. (v p. 228) 0 Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants. 0 Si “Config. enceintes” - “Avant” et “Centrale” sont réglés sur “Grande”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 228) Sélectionnez “LFE+Main” si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer.

Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio. A (Défaut) :

L’enceinte avant A est utilisée.

L’enceinte avant B est utilisée.

Les deux enceintes avant A et B sont utilisées.

Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à deux canaux et lecture stéréo.

o Réglage Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à 2 canaux et lecture stéréo.

0 Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “9.1p + Front B”. (v p. 222) 0 Ceci peut également être réglé en pressant SPKR A/B sur l’appareil principal.

Automatique (Défaut) :

Les réglages dans “Enceintes” sont appliqués. (v p. 210)

Réglez les enceintes pour la lecture 2 canaux. Effectuez les réglages suivants:

o Avant Réglez la taille des enceintes avant pour la lecture 2 canaux. Grande (Défaut) :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

0 Lorsque “Config. enceintes” - “Subwoofer” dans le menu est réglé sur “Aucun”, “Grande” est réglé automatiquement. (v p. 228)

o Mode SW Définir la présence d’un subwoofer. Oui (Défaut) :

Réglage à utiliser lorsque le système comprend un subwoofer.

Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

Lorsque “Lecture stéréo” - “Avant” est réglé sur “Grande”, seuls les signaux LFE sont émis par le caisson de basses. De plus, lorsque “Lecture stéréo”-“Avant” est réglé sur “Petite”, le signal de gamme basse du canal avant est ajouté à la liste de signaux LFE et émis par le caisson de basses.

Le signal de gamme basse du canal avant s’ajoute à la sortie de signal LFE du subwoofer.

0 Lorsque “Config. enceintes” - “Subwoofer” dans le menu est réglé sur “Aucun”, Non est réglé automatiquement. (v p. 228) Si le réglage “Avant” est “Petite”, le réglage est automatiquement “Oui”.

0 Cette option peut être sélectionnée lorsque “Lecture stéréo” - “Subwoofer” est défini sur “Oui”.

o Niveau AG / Niveau AD Permet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer.

Ajustez le niveau de chaque canal. -12.0 dB – +12.0 dB (Défaut: 0.0 dB)

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 80 Hz)

0 Cette option peut être sélectionnée lorsque “Lecture stéréo” - “Subwoofer” est défini sur “Oui”. 0 Lorsque “Lecture stéréo” - “Avant” est réglé sur “Grande” et “Mode SW” est réglé sur “LFE”, “Total” s’affiche et ceci ne peut pas être réglé.

o Distance AG / Distance AD Permet de régler la distance entre la position d’écoute et les enceintes. 0.0 ft – 60.0 ft (Défaut : 12.0 ft) / 0.00 m – 18.00 m (Défaut : 3.60 m)

0 Réglez la différence de distance entre enceintes à moins de 20,0 ft (6,00 m).

Réseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc.

Affichage des informations sur le réseau.

Choisissez s’il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN câblé. Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez “Filaire (Ethernet)” après la connexion d’un câble LAN. Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez “Sans fil (Wi-Fi)” et configurez le “Config. Wi-Fi”. (v p. 241)

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

o Connecter avec Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) :

Utilisez un câble LAN pour se connecter à un réseau.

Sans fil (Wi-Fi) (Défaut) :

Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

o Utiliser le dispositif iOS Config. Wi-Fi

Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l’appareil peut être automatiquement connecté au même réseau que votre périphérique.

Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

1. Sélectionnez “Utiliser le dispositif iOS” sur l’écran du téléviseur. 2. Vérifiez que votre appareil iOS est connecté au routeur du réseau local sans fil (Wi-Fi) et sélectionnez “Marantz SR8012” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l’écran de configuration Wi-Fi de votre appareil iOS. 3. Tapez “Suivant” sur l’écran du périphérique iOS.

o Recherche de réseaux Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur. 1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable. 2. Entrez votre mot de passe et sélectionnez “OK”.

0 La version du micrologiciel du périphérique iOS doit prendre en charge iOS 7 une version ultérieure.

o Routeur WPS Conseils

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton. 1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur. 2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter. 0 La durée pour appuyer sur la touche varie en fonction du routeur. 3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2 minutes.

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter. 1. Réglez les éléments suivants. SSID :

Entrez le nom du réseau sans fil (SSID).

Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d’accès que vous utilisez.

Entrez le mot de passe.

2. Sélectionnez “Connecter” à la fin du paramétrage.

0 Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion au réseau local sans fil.

Configurez l’adresse IP. 0 Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l’adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur “Marche” dans les paramètres par défaut de l’appareil. 0 Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

1. Maintenez enfoncées les touches DIMMER et ZONE SELECT de l’appareil principal pendant au moins 3 secondes, lorsque l’alimentation est sous tension. 2. Connectez le réseau local sans fil de l’ordinateur ou de la tablette utilisé pour le “Marantz SR8012” lorsque le message “Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé “Marantz SR8012”” apparaît à l’écran. 3. Démarrez le navigateur et saisissez “192.168.1.16/Settings/” dans l’URL. 4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis quittez le paramétrage. 0 La clé par défaut de cet appareil est réglée sur “1”. Définissez la clé par défaut du routeur sur “1” pour utilisation.

Réseau/Réglages DHCP -Adresse IP -Masq. sous-rés. -Passerelle défaut

-DNS Arrêt 000.000.000.000 000.000.000.000 000.000.000.000 000.000.000.000

Enregistrer Annulez Configure automatiquement ou manuellement les paramètres du réseau

Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) :

Permet de configurer les réglages réseau automatiquement à partir de votre routeur.

Permet de configurer les réglages réseau manuellement.

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

o DNS Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

o Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous. 0 La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées. CLASS A : 10.0.0.1 - 10.255.255.254 CLASS B : 172.16.0.1 - 172.31.255.254 CLASS C : 192.168.0.1 - 192.168.255.254

0 Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (v p. 89) 0 Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

o Masq. sous-rés. Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général “255.255.255.0”.

Active la communication réseau en mode Veille. Arrêt en veille :

Arrêt des fonctions réseau en veille.

Toujours actif (Défaut) :

Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

o Nom convivial Sélectionnez un nom convivial à partir de la liste. Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences. Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

0 Lorsque vous utilisez le Marantz 2016 AVR Remote App ou le HEOS App, utilisez avec “Commande réseau” la configuration définie sur “Toujours actif”.

REMARQUE 0 Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

0 Vous pouvez entrer jusqu’à 30 caractères. 0 Lors de la première utilisation, le nom convivial par défaut est “Marantz SR8012”.

o Param. défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Permet de vérifier si cet appareil a accès à Internet (WAN).

Permet de vérifier la connexion réseau.

o Connexion physique

Permet de vérifier la connexion physique du port LAN. OK

Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur.

Le câble LAN n’est pas connecté. Vérifiez la connexion.

0 Lorsque connecté via un réseau local sans fil, “Connexion s’affiche.

o Accès routeur Permet de vérifier la connexion entre l’appareil et le routeur. OK Erreur :

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Compte HEOS Effectuez les réglages Compte HEOS. Un Compte HEOS est nécessaire pour utiliser Favoris HEOS. Le menu affiché diffère selon l’état du Compte HEOS.

Vous ne vous êtes pas connecté

Vous êtes déjà connecté

o J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passe pour vous connecter.

Le Compte HEOS en cours s’affiche.

o Changer l'emplacement

Modifier les paramètres régionaux pour le Compte HEOS en cours.

Si vous n’avez pas de Compte HEOS, créez un nouveau Compte HEOS.

o Changer le mot de passe Modifier le mot de passe pour le Compte HEOS en cours.

o Mot de passe oublié

o Supprimer le compte

En cas d’oubli du mot de passe, un courriel expliquant comment le réinitialiser vous sera envoyé.

Supprimer le Compte HEOS en cours.

o Déconnexion Se déconnecter du Compte HEOS en cours.

Général Effectuer d’autres réglages.

ECO Permet de régler la langue d’affichage du menu sur l’écran du téléviseur.

Configurez le paramétrage du mode ECO et du mode veille automatique.

English / Français / Español (Défaut : English)

o Mode ECO Ceci permet de réduire la consommation électrique lorsque l’appareil est sous tension.

0 “Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages. 1. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE SELECT en même temps pendant au moins 3 secondes. “zVideo Format <NTSC>” s’affiche sur l’écran. 2. Appuyez deux fois sur i sur l’appareil principal. “zGUI Language <ENGLISH>” s’affiche sur l’écran. 3. Utilisez o ou p sur l’appareil principal et définissez la langue. 4. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

La consommation électrique est toujours réduite, indépendamment du volume.

La consommation électrique est automatiquement réduite pour faire correspondre le volume.

Ne pas réduire la consommation électrique.

0 Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il est recommandé de régler “Mode ECO” sur “Arrêt”. 0 Mode ECO peut également être modifié en appuyant sur ECO sur la télécommande.

o Marche (par défaut) Dernière (Défaut) :

Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Marche”.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Automatique”.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Arrêt”.

o Affichage à l'écran

Réglez le mode sur le mode ECO lorsque l’appareil est sous tension.

Affichez la consommation électrique de cet appareil à l’aide d’un compteur sur l’écran du téléviseur.

Affichez toujours le compteur sur l’écran du téléviseur.

Automatique (Défaut) :

Affichez le compteur lors du changement de mode ou de volume.

Ne pas afficher le compteur.

n ZONE2 / ZONE3 Lorsqu’il n’y a aucune opération pendant une certaine période de temps définie ici, l’appareil se met automatiquement hors tension même s’il y a une entrée audio ou vidéo.

Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille.

n MAIN ZONE Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu. 60 min :

L’appareil passe en mode veille au bout de 60 minutes.

L’appareil passe en mode veille au bout de 30 minutes.

L’appareil passe en mode veille au bout de 15 minutes.

L’appareil ne passe pas automatiquement au mode veille.

Mets la ZONE2/ZONE3 en état de veille au bout d’environ 8 heures.

Mets la ZONE2/ZONE3 en état de veille au bout d’environ 4 heures.

Mets la ZONE2/ZONE3 en état de veille au bout d’environ 2 heures.

Ne met pas automatiquement la ZONE2/ ZONE3 en état de veille.

Config. de ZONE2 / Config. de ZONE3

Ajuster le niveau du canal gauche.

Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3.

-12 dB – +12 dB (Défaut : 0 dB)

o Niveau canal Droit

0 Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonction du réglage spécifié pour le volume “Échelle”. (v p. 185)

Ajuster le niveau du canal droit. -12 dB – +12 dB (Défaut : 0 dB)

Régler si la lecture est en stéréo ou monaurale.

–10 dB – +10 dB (Défaut : 0 dB)

o Aigüs Réglage des aigus.

Sélectionner la sortie stéréo.

Sélectionner la sortie monaurale.

–10 dB – +10 dB (Défaut : 0 dB)

o Filtre passe-haut Réglages de la coupure des basse pour réduire la distorsion des basses. Marche :

Les basses sont atténuées.

Les basses ne sont pas atténuées.

Sélectionne le format du signal audio pour la lecture d’une source HDMI dans ZONE2. Via (Défaut) :

Le signal audio HDMI passe par cette unité vers l’appareil dans la ZONE2.

L’entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

Réglages de volume maximum. 60 (-20 dB) / 70 (-10 dB) / 80 (0 dB) (Défaut : 70 (-10 dB)) Arrêt :

Ne pas utiliser de volume maximum.

0 Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 252) 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 185)

Réglez le niveau de sortie du volume. Variable (Défaut) :

Le volume peut être réglé.

1 – 98 (–79 dB – 18 dB) :

Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

Définir le volume à la mise en marche de l’appareil.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 185)

Utiliser les réglages mémorisés à partir de la dernière session.

Toujours passer en sourdine au démarrage de l’appareil.

1 – 98 (–79 dB – 18 dB) :

Le volume est réglé au niveau défini.

0 Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 252) 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 185)

Régler le niveau d’atténuation pendant la mise en sourdine.

Changez le titre d’affichage de chaque zone selon votre choix.

Le son est complètement coupé.

MAIN ZONE / ZONE2 / ZONE3

Le son est abaissé de 40 dB.

Le son est abaissé de 20 dB.

Le réglage par défaut est restauré pour éditer le nom de zone.

0 Vous pouvez entrer jusqu’à 10 caractères.

Noms sélect. choix Changez le nom de sélection intelligente qui s’affiche sur l’écran du téléviseur pour celui que vous préférez. Sélect. choix 1 / Sélect. choix 2 / Sélect. choix 3 / Sélect. choix 4 Param. défaut :

Le réglage par défaut est restauré pour éditer le nom de sélection intelligente.

0 Vous pouvez entrer jusqu’à 16 caractères.

Permet de régler les paramètres relatifs à l’afficheur.

n Lors du réglage de la zone (MAIN ZONE / ZONE2 / ZONE3)

Régler la luminosité d’affichage de cet appareil.

L’activation de la Sortie Trigger se fait par l’intermédiaire d’un lien à l’alimentation de la zone réglée sur “Marche”.

n Lors du réglage de la source d’entrée Activez le déclenchement si la source d’entrée réglée sur “Marche” est sélectionnée.

n Lors du réglage pour le moniteur HDMI

N’activez pas le Trigger dans ce mode.

Luminosité d’affichage normale.

Luminosité d’affichage réduite.

Luminosité très faible.

Désactiver l’affichage.

0 Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur l’appareil principal.

Activez le trigger si le moniteur HDMI réglé sur “Marche” est sélectionné. Activez le Trigger dans ce mode.

Sélectionnez les conditions d’activation du déclenchement. Pour plus de détails sur la manière de connecter la prise DC OUT, voir “Prises DC OUT” (v p. 92).

o Témoins des canaux Permet de régler s’il faut utiliser l’affichage de signal d’entrée ou l’affichage de signal de sortie pour indiquer le canal à l’écran.

Utilise l’affichage du signal d’entrée pour indiquer le canal à l’écran.

Utilise l’affichage du signal de sortie pour indiquer le canal à l’écran.

Active les Mises à Jour Automatiques pour que les futures mises à jour soient téléchargées et installées automatiquement lors de la mise en veille de l’appareil.

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à niveau.

o Vérifier mise à jour

Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Vérifier pour les mises à jour du micrologiciel. Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Mettre à jour plus tard :

Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Mettre à jour plus tard.

Active les Mises à Jour Automatiques.

Désactive les Mises à Jour Automatiques.

n Fuseau horaire Changer le fuseau horaire. Définir le fuseau horaire qui correspond à votre zone géographique.

0 Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. S’il n’est pas possible d’effectuer encore une mise à jour, le message “Update Error” apparaît sur l’affichage, suivi de l’un des messages suivants. Consultez “Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau” pour de l’information sur les messages d’erreur de mise à jour. (v p. 296) Vérifiez les conditions en fonction du message et réessayez d’effectuer la mise à jour. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

o Autorise mise à jour

o Notifi. de mise à niv.

Activer ou désactiver les mises à jour et mises à niveau pour cet appareil. Marche (Défaut) :

Permet à cet appareil de recevoir des mises à jour et mises à niveau.

Empêche cet appareil de recevoir des mises à jour et mises à niveau.

Lorsque la mise à niveau la plus récente est disponible, un message de notification s’affiche sur l’écran du téléviseur à la mise sous tension. Le message d’information s’affiche pendant environ 40 secondes lorsque l’appareil est mis sous tension. Marche (Défaut) :

Affiche le message de mise à niveau.

N’affiche pas le message de mise à niveau.

0 Ce paramètre cause des incompatibilités entre l’appareil et HEOS App. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

o Ajoutez nouvelle option

Remarques concernant l’utilisation de “Mettre à jour” et “Ajoutez nouvelle option”

Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau.

0 Pour utiliser ces fonctions, votre système doit avoir les spécifications et

les réglages nécessaires à une connexion Internet. (v p. 89)

Permet d’afficher les éléments à mettre à niveau.

0 Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau

Statut mise à niv. :

Permet d’afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.

0 Environ 1 heure est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.

Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l’écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s’affiche.

0 Lorsque l’actualisation / mise à niveau démarre, les opérations

normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

0 En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur

la touche X de l’appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchezle. Après environ 1 minute, “Please wait” apparait à l’écran et la mise à jour redémarre. Si l’erreur se répète, vérifiez l’environnement du réseau.

0 Les informations concernant les fonctions “Mise à jour” et “Ajoutez nouvelle option” seront publiées sur le site Internet Marantz chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Marantz pour plus de détails concernant les mises à niveau. 0 Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “Non enregistré” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur les touches o et SETUP de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes. 0 Si la mise à niveau a échoué, le message “Upgrade Error” apparaît sur l’affichage. Consultez “Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau” pour de l’information sur les messages d’erreur de mise à niveau. (v p. 296) Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Résolutions / Espace couleurs / Profondeur pixel

Affiche les informations audio pour MAIN ZONE. Mode son :

Le mode audio actif s’affiche.

Le type de signal d’entrée s’affiche.

Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche.

Fréq. échantillonage. :

La fréquence d’échantillonnage du signal d’entrée s’affiche.

La valeur de correction de la normalisation des dialogues s’affiche.

Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux d’entrée DTSES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Moniteur HDMI 1 / Moniteur HDMI 2 Interface / Résoluti. support.

o ZONE Permet d’afficher des infos sur les réglages actuels. MAIN ZONE :

Cet élément présente des infos sur les réglages de la MAIN ZONE. L’information affichée est différente en fonction de la source d’entrée.

Cet élément présente des informations sur les réglages de la ZONE2 et de la ZONE3.

Affiche les informations relatives au micrologiciel actuel.

Affiche la version DTS en cours.

Pour nous aider à améliorer nos produits et le service client, Marantz collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Marantz ne transmettra jamais les informations collectées à des parties tierces.

Alertes de notification Des messages de notification sont affichés.

Les messages de notification ne sont pas affichés.

Ils fournissent des informations sur l’état du fonctionnement de cet appareil.

Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil.

0 Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d’autres informations dans la partie inférieure de l’écran.

SOURCE SOUND SIGNAL AUDYSSEY Blu-ray Dolby TrueHD Dolby TrueHD MultEQ XT32 : Reference Dynamic EQ : Marche Dynamic Volume : Medium

Données d'utilisation

Affiche et règle les notifications. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension. Marche (Défaut) :

Protection des réglages contre toute modifications involontaire.

Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

0 Utilisez un dispositif de mémoire USB qui dispose d’au moins 128 Mo d’espace libre et qui est formaté en FAT32. Il est possible que les données ne puissent s’Enregitrer/se Charger correctement dans certains dispositifs de mémoire USB. 0 L’Enregistrement/le Chargement des données peut prendre jusqu’à 10 minutes. Ne coupez pas l’alimentation jusqu’à ce que le processus soit terminé.

o Sauvegarder Configuration

0 Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”.

Le paramétrage de l’appareil actuel est enregistré sur le dispositif mémoire USB. Lorsque le paramétrage est enregistré correctement, “Saved” apparaît sur l’écran et le fichier “config.avr” est créé sur le dispositif mémoire USB.

REMARQUE 0 Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Verrou de config.”.

0 Ne modifiez pas le nom de fichier du fichier créé. Cela empêchera ainsi le fichier d’être reconnu comme un fichier de paramétrage lors de la restauration.

o Charger Configuration Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, “Loaded” s’affiche sur l’écran et l’unité redémarre automatiquement.

Commande d’appareils externes avec la télécommande Quand les codes préréglés sont enregistrés sur la télécommande incluse, elle peut alors être utilisée pour le fonctionnement d’appareils différents, comme les lecteurs DVD ou TV d’autres marques.

SET AVR Touches sélection de source d’entrée CH/PAGE d

INFO OPTION ENTER SMART SELECT 1–4

n Enregistrement de lecteurs DVD Enregistrement des codes préréglés

Deux méthodes d’enregistrement des codes préréglés sont disponibles : la méthode simple consistant à enregistrer les codes préréglés de lecteurs Marantz, et la méthode consistant à enregistrer les numéros préréglés des dispositifs d’autres fabricants. 0 “Enregistrement de lecteurs Marantz” (v p. 262) 0 “Enregistrement en entrant des numéros préréglés” (v p. 263)

Appuyez et maintenez enfoncées les touches DVD et OPTION jusqu’à ce que le témoin “OK” sur l’affichage de la télécommande clignote, puis relâchez les touches.

n Enregistrement de lecteurs CD

o Enregistrement de lecteurs Marantz Utilisez la méthode simple suivante pour enregistrer les codes préréglés des lecteurs Blu-ray Disc, des lecteurs DVD et des lecteurs CD de Marantz.

Appuyez et maintenez enfoncées les touches CD et OPTION jusqu’à ce que le témoin “OK” sur l’affichage de la télécommande clignote, puis relâchez les touches.

n Enregistrement de lecteurs Blu-ray Disc

Appuyez et maintenez enfoncées les touches Blu-ray et OPTION jusqu’à ce que le témoin “OK” sur l’affichage de la télécommande clignote, puis relâchez les touches.

n Enregistrement simultané de plusieurs lecteurs

DVD Le tableau suivant présente les groupes d’appareils qui peuvent être enregistrés pour chaque touche de sélection de source d’entrée. Vérifiez préalablement le numéro préréglé de l’appareil que vous voulez enregistrer dans le fichier “Remote Control Preset Codes”. http://manuals.marantz.com/SR8012/preset/SR8012PresetCodes.pdf

Maintenez enfoncés les commandes

Groupes d’appareils qui peuvent être enregistrés

Groupe CBL/SAT SMART SELECT 1 et

OPTION P P SMART SELECT 2 et

OPTION P P SMART SELECT 3 et

OPTION P P SMART SELECT 4 et

OPTION P P Lecteur CD Groupe BD/DVD Groupe CBL/SAT, Groupe BD/DVD, Groupe Audio Groupe CBL/SAT Groupe BD/DVD Groupe CBL/SAT, Groupe BD/DVD, Groupe Audio

REMARQUE 0 Selon le modèle et l’année de la fabrication de votre équipement, certains touches peuvent ne pas être utilisables. Dans ce cas, essayez “ Enregistrer en saisissant les numéros préréglés ” (v p. 263).

Groupe CBL/SAT, Groupe BD/DVD, Groupe Audio Groupe audio

Groupe TV Panneau avant

o Enregistrement en entrant des numéros préréglés

Appuyez et maintenez enfoncées les touches SMART SELECT 1 – 4 et OPTION jusqu’à ce que le témoin “OK” sur l’affichage de la télécommande clignote, puis relâchez les touches. Dispositifs à enregistrer simultanément

Entrez le code préréglé (4 chiffres) référencé pour le dispositif dans le Tableau des codes préréglés à l’aide des touches numérotées (0 – 9) de la télécommande.

0 Certains fabricants utilisent plus d’un type de code de télécommande. Préréglez les codes à modifier et vérifiez qu’ils fonctionnent correctement. 0 Si l’appareil ne fonctionne pas même lorsque le code préréglé est enregistré, utilisez la fonction d’apprentissage. Les codes de télécommande pour différents appareils peuvent être sauvegardés pour être utilisés par la télécommande Marantz fournie avec cet appareil. (v p. 270)

0 Selon le modèle et l’année de la fabrication de votre équipement, certains touches peuvent ne pas être utilisables.

Mettez l’appareil pour lequel vous souhaitez définir le code préréglé sous tension. Appuyez sur la touche de source d’entrée pour laquelle vous souhaitez enregistrer le code préréglé et la touche SET et maintenez-les enfoncées jusqu’à ce que le témoin PRSET clignote, puis relâchez-les. Pointez la télécommande vers l’appareil, puis appuyez lentement et en alternant sur CH/PAGE d et sur DEVICE X pour l’appareil.

Le code préréglé s’affiche sur l’affichage de la télécommande.

o Expérimentation avec les codes préréglés un par un pour l’enregistrement

Appuyez sur la touche de source d’entrée pour laquelle vous souhaitez enregistrer le code préréglé et la touche SET et maintenez-les enfoncées jusqu’à ce que le témoin PRSET clignote, puis relâchez-les.

Arrêtez lorsque l’appareil se met hors tension. Appuyez une fois sur ENTER pour verrouiller le code.

0 Certains fabricants utilisent plus d’un type de code de télécommande. Préréglez les codes à modifier et vérifiez qu’ils fonctionnent correctement. 0 Si l’appareil ne fonctionne pas même lorsque le code préréglé est enregistré, utilisez la fonction d’apprentissage. Les codes de télécommande pour différents appareils peuvent être sauvegardés pour être utilisés par la télécommande Marantz fournie avec cet appareil. (v p. 270)

REMARQUE 0 Selon le modèle et l’année de la fabrication de votre équipement, certains touches peuvent ne pas être utilisables.

Commande des dispositifs

n Groupe TV Utilisation avec (TV)

Pour commander un dispositif externe, appuyez sur la touche de source d’entrée enregistrée avec le code préréglé, suivie de l’une des touches des tableaux suivants.

0 Lors de l’utilisation d’un appareil externe, l’affichage sur la télécommande indique le nom de la source d’entrée. 0 Le témoin “TV” s’allume lors de l’utilisation d’un téléviseur. 0 Pour utiliser le menu de l’appareil, appuyez sur AVR avant d’utiliser l’appareil. Le témoin “AVR” s’allume lorsque cet appareil est en état de marche.

TV X Mise sous/hors tension du téléviseur

TV INPUT Basculement de l’entrée TV TV MENU Menu du téléviseur

Utilisation du curseur

0 TV X et TV INPUT touches peuvent être utilisées à tout moment sans utiliser le bouton TV.

n Groupe CD Utilisation avec (lecteur CD / enregistreur CD)

n Groupe DVD Utilisation avec (lecteur DVD / enregistreur DVD) Touches de commande

Utilisation du curseur

Utilisation du curseur

Sélectionnez le titre, le chapitre ou le canal

Retour rapide/Avance rapide

Sélectionnez le titre, le chapitre ou le canal

0 En fonction de l’appareil, le bouton DEVICE X exécute uniquement la mise sous tension.

n Groupe CBL/SAT Utilisation avec (boîtier pour satellite (SAT) / câble (CBL) / Lecteur multimédia / TV IP) Touches de commande

n Groupe BD Utilisation avec le (lecteur Blu-ray Disc) Touches de commande

Utilisation du curseur

Utilisation du curseur

HOME Menu de page d’accueil

HOME Menu de page d’accueil

Sélectionnez le titre, le chapitre ou le canal

0 En fonction de l’appareil, le bouton DEVICE X exécute uniquement la mise sous tension.

Vérifiez le code préréglé enregistrés

Initialisation des codes préréglés enregistrés

Appuyez et maintenez la touche de sélection de source d’entrée pour laquelle vous souhaitez vérifier le code préréglé et la touche SET enfoncées jusqu’à ce que l’affichage sur la télécommande indique “PRSET”.

Appuyez et maintenez enfoncées les touches AVR et OPTION jusqu’à ce que le témoin “OK” sur l’affichage de la télécommande clignote, puis relâchez les touches.

Le code défini s’affiche pendant 3 secondes sur l’affichage de la télécommande.

Utilisation de la fonction d’apprentissage Si l’appareil ne fonctionne pas même lorsque le code préréglé est enregistré, utilisez la fonction d’apprentissage. Les codes de télécommande pour différents appareils peuvent être sauvegardés pour être utilisés par la télécommande Marantz fournie avec cet appareil.

SET Touches sélection de source d’entrée

Sauvegarder les codes de télécommande d’autres appareils

Placez la télécommande Marantz et la télécommande de tout autre appareil à environ 5 cm l’une de l’autre, avec les sections de transmissions des signaux de télécommande se faisant face.

Appuyez et maintenez la touche SET enfoncée jusqu’à ce que le témoin LEARN clignote.

Répétez les étapes 4 et 5 pour enregistrer d’autres touches pour la même source d’entrée. Lorsque la programmation de la télécommande est terminée, appuyez sur SET.

0 Certaines télécommandes ne peuvent pas être programmées, ou peuvent être programmées mais ne fonctionnent pas correctement. Dans ce cas, utilisez la télécommande fournie avec le matériel AV pour le faire fonctionner. 0 Si la mémoire de la télécommande est pleine, “FULL” s’affiche sur l’affichage de la télécommande. Si vous souhaitez apprendre le code, vous devez effacer d’autre touche enregistrée.

Appuyez sur les touches de sélection de la source d’entrée pour sélectionner la source d’entrée.

REMARQUE Sélectionnez la touche à enregistrer.

0 La fonction d’apprentissage n’est pas disponible pour ZONE SELECT, SET, AVR, POWER X, VOLUME df, SMART SELECT, SOUND MODE et les touches de sélection de la source d’entrée dans tous les modes. 0 Si vous n’appuyez sur aucune touche pendant environ 1 minute quand vous êtes en mode LEARN, la télécommande quitte automatiquement le mode LEARN.

Le témoin LEARN s’allume.

Appuyez et maintenez enfoncée la touche que vous souhaitez enregistrer sur l’autre télécommande jusqu’à ce que le terme “OK” s’affiche sur l’affichage de la télécommande Marantz. 0 Si “NG” s’affiche sur l’affichage de la télécommande, effectuez à

Le témoin LEARN s’éteint et la télécommande quitte le mode d’apprentissage.

La source d’entrée s’affiche sur l’affichage de la télécommande.

Les codes peuvent être effacés de trois manières : par les touches, par les sources et par tous les contenus de mémoire.

o Suppression des codes de télécommande pour chaque touche

Appuyez sur les touches de sélection de la source d’entrée pour sélectionner la source d’entrée à supprimer.

Appuyez et maintenez la touche POWER X enfoncée et appuyez deux fois sur la touche enregistrée pour qu’elle s’efface.

Appuyez sur SET. 0 Le témoin LEARN s’éteint.

Appuyez et maintenez la touche SET enfoncée jusqu’à ce que le témoin LEARN clignote. Appuyez et maintenez la touche POWER X enfoncée et appuyez deux fois sur AVR.

“ERASE” s’affiche sur l’affichage de la télécommande.

0 Le témoin LEARN s’éteint.

Appuyez et maintenez la touche POWER X enfoncée et appuyez deux fois sur les touches de sélection de la source d’entrées enregistrées pour qu’elles s’effacent.

o Suppression des codes de télécommande pour toutes les sources d’entrée

“ERASE” s’affiche sur l’affichage de la télécommande.

Appuyez et maintenez la touche SET enfoncée jusqu’à ce que le témoin LEARN clignote.

“ERASE” s’affiche sur l’affichage de la télécommande.

Appuyez et maintenez la touche SET enfoncée jusqu’à ce que le témoin LEARN clignote.

La source d’entrée s’affiche sur l’affichage de la télécommande.

o Suppression des codes de télécommande pour chaque source d’entrée

Suppression des codes de télécommande sauvegardés

Appuyez sur SET. 0 Le témoin LEARN s’éteint.

Réglage du rétro-éclairage Vous pouvez mettre hors tension le rétro-éclairage de la télécommande. 0 Le rétro-éclairage est défini dans les réglages par défaut.

Désactivation du rétro-éclairage

Mise sous tension du rétro-éclairage

Appuyez et maintenez la touche SET et la touche lumineuse enfoncées jusqu’à ce que le témoin “OFF” clignote deux fois.

Appuyez et maintenez la touche SET et la touche lumineuse enfoncées jusqu’à ce que le témoin “ON” clignote deux fois.

Spécification de la zone utilisée avec la télécommande Quand vous appuyez sur ZONE SELECT, seule la zone sélectionnée peut être commandée avec la télécommande. Cette fonction est utile pour éviter les erreurs de manipulation. 0 Le réglage par défaut est “M23”.

Maintenez les touches ZONE SELECT et SET enfoncées simultanément pendant 3 secondes. Utilisez les touches uii pour définir la zone à utiliser, puis appuyez sur ENTER.

“SET” clignote quatre fois sur la télécommande et vous revenez en mode normal. Écran de la télécommande

Dépistage des pannes

Conseils Je souhaite que le volume ne soit pas trop fort par erreur

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Je souhaite avoir le subwoofer toujours en sortie audio

Je souhaite une meilleure clarté des voix dans les films

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle

Je souhaite associer une vidéo à la musique actuelle

Je souhaite ignorer les sources d’entrée inutilisées

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

Impossible de lire AirPlay

Impossible de lire les dispositifs mémoire USB

Impossible de lire les fichiers musiques sur le PC ou le NAS

Plusieurs services en ligne ne peuvent pas être lus

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

La fonction HDMI Contrôle ne fonctionne pas

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

Impossible de se connecter à un réseau local sans fil

Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur

Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Messages d’erreur de mise à jour/mise à niveau

Conseils Je souhaite que le volume ne soit pas trop fort par erreur 0 Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop

augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 185), “Limite volume” (v p. 252))

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 0 Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous

tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 185), “Vol. allumage” (v p. 252))

Je souhaite avoir le subwoofer toujours en sortie audio 0 En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé

sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 236)

Je souhaite une meilleure clarté des voix dans les films 0 Utilisez “Réglage niv Dialog” dans le menu pour ajuster le niveau (“Réglage niv Dialog”). (v p. 177)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 0 Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio

cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 187)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 0 Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les

contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 188)

Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 0 Effectuez “Conf.Audyssey®”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 210)

Je souhaite associer une vidéo à la musique actuelle 0 Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique en cours à votre source vidéo souhaitée provenant d’un

boîtier décodeur ou un DVD, etc. tout en écoutant de la musique depuis le tuner, un CD, une cellule phono, HEOS, USB ou Bluetooth. (v p. 138)

Je souhaite ignorer les sources d’entrée inutilisées 0 Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites

pivoter la molette INPUT SELECTOR de cet appareil. (v p. 208)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 0 Réglez “Toutes zones stéréo” dans le menu d’options sur “Démarrer”. Vous pouvez lire dans une autre pièce (ZONE2, ZONE3) la musique qui est

jouée au même moment dans MAIN ZONE. (v p. 140)

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 0 Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu

sur “Jeu”. (v p. 199)

Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur 0 Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z. Le Menu intelligent de cet appareil

s’affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l’aide de la télécommande de votre téléviseur.

z La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l’utilisateur de votre téléviseur pour plus de détails.

Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants: 1. Les connexions sont-elles correctes ? 2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ? 3. Les autres composants fonctionnent-ils correctement ? 0 Si les étapes 1 à 3 ci-dessus n’améliorent pas le problème, redémarrer l’appareil peut améliorer le problème. Continuez à appuyer sur la touche X de l’appareil jusqu’à ce que “Redémarrez” apparaisse sur l’écran, ou retirez et réinsérez le cordon d’alimentation de l’appareil.

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil.

L’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas. 0 Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 93)

L’appareil se met automatiquement hors tension. 0 La minuterie sommeil est réglée. Mettez l’appareil sous tension. (v p. 156)

0 “Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”,

définissez l’option “Veille auto” du menu sur “Arrêt”. (v p. 250)

L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ. 0 En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ

jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension. (v p. 324)

0 Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ. 0 Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en

contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (v p. 43) 0 Baissez le volume et mettez l’appareil à nouveau sous tension. (v p. 95) 0 Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client. L’appareil ne s’éteint pas lorsque vous appuyez sur le bouton de mise sous tension. “ZONE2 On” ou “ZONE3 On” apparaît sur l’écran. 0 L’alimentation dans la ZONE2 ou la ZONE3 est activée. Pour mettre l’appareil hors tension (veille), appuyez sur la touche ZONE2 ON/OFF ou ZONE3

ON/OFF sur l’appareil ou appuyez sur la touche ZONE SELECT de la télécommande pour sélectionner une “ZONE2” ou “ZONE3”, puis appuyez sur la touche POWER X de la télécommande.

L’appareil ne s’éteint pas lorsque vous appuyez sur le bouton de mise sous tension. “HEOS On” S’affiche sur l’écran. 0 Un appareil HEOS sur le même réseau est en train de lire une source extérieure à cet appareil. Arrêtez la lecture sur l’appareil lorsque vous éteignez

cet appareil (en la mettant en veille). L’appareil s’éteindra automatiquement après environ 20 minutes.

Les opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande. 0 Les piles sont usées. Remplacez-les par des piles neuves. (v p. 9)

0 Faites fonctionner la télécommande à une distance d’environ 23 ft/7 m de cet appareil et à un angle de 30°. (v p. 9)

0 Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

0 Insérez les piles en respectant la polarité indiquée par les repères q et w. (v p. 9)

0 Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin

que le capteur de télécommande ne soit plus exposé à une forte lumière.

0 La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur ZONE SELECT pour

sélectionner la zone à utiliser. (v p. 176)

0 Le mode de fonctionnement de la télécommande permet de commander d’autres appareils. Appuyez sur AVR pour définir le mode de fonctionnement

0 Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre

les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

L’affichage sur cet appareil n’affiche rien L’écran est éteint. 0 Paramétrez l’option “Atténuateur” du menu sur tout autre choix que “Arrêt”. (v p. 254)

0 Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. (v p. 143)

Aucun son n’est émis Aucun son n’est transmis aux enceintes. 0 Vérifiez les connexions de tous les appareils. (v p. 43) 0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie

métallique des bornes des enceintes. (v p. 43)

0 Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (v p. 43) 0 Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 95)

0 Ajustez le volume. (v p. 96)

0 Annulez le mode de sourdine. (v p. 96)

0 Vérifiez le réglage de la borne d’entrée audio numérique. (v p. 205)

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être

désactivée par défaut.

0 Lorsqu'un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas émis par la borne d’enceintes et le connecteur PRE OUT.

Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D. 0 Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée.

Aucun son n’est transmis à un téléviseur connecté via HDMI. 0 L’entrée des signaux audio vers les bornes 7.1CH IN sur cet appareil ne peut pas être transmise sur le téléviseur.

L’audio souhaité n’est pas émis Le volume n’augmente pas. 0 Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu. (v p. 185)

0 Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne

pas atteindre la limite supérieure.

Aucun son n’est transmis lors de l’utilisation de la connexion HDMI. 0 Vérifiez la connexion des connecteurs HDMI. (v p. 77)

0 Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sortie audio HDMI” du menu sur “AVR”. Pour transmettre du téléviseur, réglez

0 Lors de l’utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur. (v p. 153)

Aucun son n’est transmis à une enceinte spécifique. 0 Vérifiez que les câbles des enceintes sont correctement connectés.

0 Vérifiez qu’une sélection autre que “Aucun” est réglée pour le réglage “Config. enceintes” dans le menu. (v p. 228)

0 Vérifiez le réglage “Mode affectation” dans le menu. (v p. 221)

0 Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

Aucun son n’est émis par le subwoofer. 0 Vérifiez les connexions du subwoofer.

0 Allumez le subwoofer.

0 Réglez “Config. enceintes” - “Subwoofer” dans le menu sur “1 enceinte” ou “2 enceintes”. (v p. 228)

0 Quand le paramètre “Config. enceintes” - “Avant” dans le menu est réglé sur “Grande”, en fonction du signal d’entrée et du mode audio, il est possible

qu’aucun son ne soit transmis au subwoofer. (v p. 228)

0 Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer.

0 Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”. (v p. 236)

Le son DTS n’est pas émis. 0 Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.

Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus. 0 Effectuez les connexions HDMI. (v p. 81)

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut.

Il est impossible de sélectionner le mode DTS Neural:X. 0 Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque.

Le mode Dolby Surround ne peut pas être sélectionné. 0 Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs.

Il n’est pas possible de sélectionner d’autres modes audio que “Stereo” ou “Direct”. 0 Vous ne pouvez sélectionner que “Stereo” ou “Direct” comme mode audio si vous entrez des signaux Headphone:X.

Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ ne peuvent pas être sélectionnés. 0 Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey®. (v p. 210)

0 Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 143)

0 Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Impossible de sélectionner “M-DAX”. 0 Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels

que Dolby Digital ou les signaux surround DTS, la fonction “M-DAX” est inopérante. (v p. 183)

0 Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 143)

Aucun son n’est émis de PRE OUT ou des enceintes pour ZONE2/ZONE3. 0 Dans ZONE2/ZONE3, l’audio peut être lu lorsque l’entrée des signaux des bornes numériques (OPTICAL/COAXIAL) est au format PCM 2 canaux.

0 Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l’audio dans ZONE2 sans tenir

compte du format du signal d’entrée, réglez “Audio HDMI” dans le menu sur “PCM”. En fonction du dispositif de lecture, l’audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur “PCM (2ch)” sur le dispositif de lecture. (v p. 252) 0 Lors de l’écoute d'un fichier audio depuis un périphérique Bluetooth en ZONE2/ZONE3, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 98,4 ft/30 m.

Le son est interrompu ou on entend des bruits Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu. 0 Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.

0 La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil. 0 Lorsque vous passez un appel, restez à une distance de 0,7 ft/20 cm minimum entre l’iPhone et cet appareil.

Du bruit se produit souvent lors de diffusion FM/AM. 0 Changez l’orientation ou la position de l’antenne. (v p. 87) 0 Séparer l’antenne cadre AM de l’appareil.

0 Utilisez une antenne extérieure. (v p. 87)

0 Éloignez l’antenne des autres câbles de connexion. (v p. 87)

Les sons semblent distordus. 0 Baissez le volume. (v p. 96)

0 Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut être distordu lorsque le volume de lecture est

Le son est coupé lors de l’utilisation d’une connexion Wi-Fi. 0 La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de

jeux sans fil ainsi que d’autres appareils du réseau local sans fil. L’utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d’une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (v p. 89) - Installez les appareils qui provoquent des interférences à l’écart de cet appareil. - Mettez hors tension les appareils qui provoquent des interférences. - Modifiez les paramètres du canal du routeur auquel cet appareil est connecté. (Consultez le manuel d’instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.) - Passez à une connexion LAN câblé. 0 Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé. (v p. 241)

Aucune vidéo ne s’affiche sur le téléviseur Aucune image ne s’affiche. 0 Vérifiez les connexions de tous les appareils. (v p. 77)

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil. (v p. 205) 0 Vérifiez que la source d’entrée correcte est sélectionnée. (v p. 95) 0 Vérifiez le réglage de la borne d’entrée vidéo. (v p. 205)

0 Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (v p. 258)

0 Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non

compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (v p. 301)

0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP

0 Le signal HDMI ne peut pas être converti en signal analogique. Utilisez des connexions analogiques. (v p. 302)

0 Pour lire une vidéo 4K (60/50 Hz), utilisez un “High Speed HDMI Cable” ou un “High Speed HDMI Cable with Ethernet”. Pour obtenir une plus grande

fidélité avec les vidéos 4K (60/50 Hz), il est recommandé d’utiliser un “Premium High Speed HDMI Cables” ou un “Premium High Speed HDMI Cables with Ethernet” possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l’emballage du produit.

Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D. 0 Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection

de copyright (HDCP). (v p. 301)

Aucune vidéo à partir d’une source d’entrée, telles qu’une console de jeux s’affiche sur le téléviseur. 0 Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction Conversion vidéo peut ne pas fonctionner.

Connectez la borne d’entrée à la borne de sortie du moniteur du même type.

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur. 0 La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants.

- Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Vidéo 4K (60/50 Hz)

- Certains types de signaux HDR Lors de l’utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue. 0 Lorsque ZONE2 fonctionne avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue.

L’écran du menu ne s’affiche pas sur le téléviseur L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur. 0 L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen

d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil.

0 Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.

- Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Certains types de signaux HDR 0 Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement. (v p. 259) 0 En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct. (v p. 142) 0 Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. (v p. 204)

Impossible de lire AirPlay L’icône AirPlay n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad. 0 Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet

0 Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Pas de signal audio. 0 Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur

cet appareil. Définissez un niveau de volume approprié.

0 La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay sur l’écran iTunes ou de l’iPhone / iPod touch /

iPad et sélectionnez cet appareil. (v p. 130)

L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad. 0 Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.

0 Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la

distance du point d’accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande. 0 Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de

lecture, pause et de saut via la télécommande.

Impossible de lire les dispositifs mémoire USB Le dispositif mémoire USB n’est pas reconnu. 0 Déconnectez et reconnectez le dispositif mémoire USB. (v p. 86)

0 Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.

0 Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB. 0 Le dispositif mémoire USB doit être au format FAT16 ou FAT32.

0 Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un

type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s’affichent pas. 0 Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 97)

0 Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être

affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.

0 Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent.

Les périphériques iOS et Android ne sont pas reconnus. 0 Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB. 0 Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.

0 Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

0 La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB.

Impossible de lire le Bluetooth Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil. 0 La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec le profil A2DP. 0 Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Le son est coupé. 0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

0 Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local

sans fil et d’autres périphériques Bluetooth.

0 Reconnectez le périphérique Bluetooth.

Impossible de lire la radio Internet Aucune liste des stations ne s’affiche. 0 Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion. (v p. 89) 0 Effectuez le mode de diagnostic réseau.

Impossible de lire la Radio Internet. 0 La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les

formats MP3, WMA et AAC. (v p. 307)

0 La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.

0 L’adresse IP n’est pas correctement réglée. (v p. 243) 0 Vérifiez si le routeur est sous tension.

0 Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet

appareil. (v p. 243)

0 Pour obtenir l’adresse IP manuellement, réglez l’adresse IP sur cet appareil. (v p. 243)

0 Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la

même station radio ou sélectionnez une autre station radio. (v p. 115)

0 La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites. 0 La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service.

Impossible de lire les fichiers musiques sur le PC ou le NAS Impossible de lire les fichiers contenus sur un ordinateur. 0 Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (v p. 306)

0 Les fichiers protégés ne peuvent pas être lus sur cet appareil.

0 Le port USB de cet appareil ne peut pas être utilisé pour le branchement d’un ordinateur.

0 Les paramètres de partage média sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de

cet appareil. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le serveur ou NAS.

Impossible de trouver le serveur ou de s’y connecter. 0 Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.

0 L’ordinateur n’est pas activé. Mettez l’ordinateur en marche. 0 Le serveur n’est pas actif. Activez le serveur.

0 L’adresse IP de cet appareil est incorrecte. Vérifiez l’adresse IP de cet appareil. (v p. 240)

Impossible de lire les fichiers musiques sur le PC. 0 Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau.

Les fichiers sur le PC ou le NAS s’affichent. 0 Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 306)

Impossible de lire la musique contenue sur un stockage NAS. 0 Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.

0 Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage

NAS au dossier de lecture sélectionné.

0 Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion.

Plusieurs services en ligne ne peuvent pas être lus Plusieurs services en ligne ne peuvent pas être lus. 0 Le service en ligne peut avoir été interrompu.

La fonction HDMI Contrôle ne fonctionne pas La fonction HDMI Contrôle ne fonctionne pas. 0 Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. (v p. 195)

0 Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif

connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (v p. 153) 0 Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (v p. 153) 0 Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (v p. 153) 0 La borne HDMI MONITOR 2 n’est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (v p. 77)

Impossible de se connecter à un réseau local sans fil Accès au réseau impossible. 0 Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement configurés. Configurez les paramètres réseau

en fonction des détails du réglage de cet appareil. (v p. 242)

0 Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d’accès n’est pas

obstruée avant d’essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible. 0 Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation par d’autres réseaux. 0 Cet appareil n’est pas compatible EP (TSN). Connexion à Routeur WPS impossible. 0 Vérifiez que le mode WPS du routeur fonctionne.

0 Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche “ Connecter ” affiché sur l’écran TV, dans les 2 minutes.

0 Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou

WPA2-PSK (AES). (v p. 242)

0 Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l’aide de la touche WPS sur le

routeur. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion.

Connexion au réseau à l’aide de l’iPhone/iPod touch/iPad impossible. 0 Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad.

0 Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge.

Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement Lors de l’utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

0 Avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2.

Lors de l’utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n’est émis(e) du téléviseur dans ZONE2. 0 Assurez-vous que ZONE2 est sous tension. (v p. 170)

0 Vérifiez la source d’entrée pour ZONE2. (v p. 170)

0 La borne AUX1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2.

0 Dans ZONE2, la lecture est uniquement possible lorsque les signaux d’entrée sont des signaux HDMI.

0 Lorsque le téléviseur ne prend pas en charge le format audio d’entrée, aucun son n’est émis. Réglez le format audio sur “PCM” sur le dispositif de

lecture. Vous pouvez également régler “Config. de ZONE2” – “Audio HDMI” dans le menu sur “PCM”. (v p. 252)

0 Lorsque le téléviseur n’est pas compatible avec la résolution de la sortie d’entrée, aucune vidéo n’est émise. Réglez la résolution de sortie sur le

dispositif de lecture sur une résolution compatible avec le téléviseur.

Lors de l’utilisation de HDMI ZONE2, l’audio MAIN ZONE est lu en tant que PCM. 0 Lorsque la même source d’entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur

Messages d’erreur de mise à jour/mise à niveau Si une mise à jour/mise à niveau est interrompue ou échoue, un message d’erreur s’affiche. Affichage

Connection failed. Please check your network, then try La connexion réseau est instable. again. La connexion au serveur a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Update failed. Please check your network, then try again.

Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.

Upgrade failed. Please check your network, then try again.

Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.

Please check your network, unplug and reconnect the power cord, and try again.

La mise à jour a échoué. Maintenez enfoncée la touche X de l’appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. La mise à jour redémarre automatiquement.

Please contact customer service in your area.

Cet appareil est peut-être endommagé. Contactez le centre de service client de votre région.

Réinitialisation des réglages d’usine Si les témoins du mode d’entrée sont incorrects ou si l’appareil ne peut pas être utilisé, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 278) Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Appuyez sur X tout en appuyant simultanément sur GAME et INFO. Retirez vos doigts des deux touches lorsque “Initialized” apparaît sur l’écran.

0 Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. & charger” dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l’appareil. (v p. 260)

Eteignez l’appareil à l’aide de X.

Réinitialisation des réglages du réseau Si le contenu du réseau est incorrect ou si l’appareil ne peut pas se connecter au réseau, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 278) Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous. Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages. Toutefois, les paramètres “Affectation des Amplis”, “Config. enceintes” et “Vidéo” ne sont pas réinitialisés.

Appuyez sur X pour mettre l’appareil sous tension. Tournez INPUT SELECTOR pour sélectionner “HEOS Music”. Appuyez longuement sur le bouton de l’unité principale BACK et ENTER en même temps pendant au moins 3 secondes. Retirez vos doigts des deux touches lorsque “Network Reset...” apparaît sur l’écran. “Completed” s’affiche sur l’écran lorsque la réinitialisation est terminée.

0 Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. & charger” dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l’appareil. (v p. 260)

REMARQUE 0 Ne coupez pas l’alimentation avant la fin de la réinitialisation.

À propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

0 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

0 4K Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

0 Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction Sync. labiale auto. Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

Si vous connectez l’appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement. 0 Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur. 0 Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV. 0 Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV. 0 Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle. Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

PCM linéaire multi-canal

2 canaux – 5.1 canaux, 2,8 MHz

Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP. 0 Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

o Signaux vidéo pris en charge 0 480i

Système de protection des droits d’auteur

PCM linéaire 2 canaux

0 Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le logo HDMI.

Fonction de conversion vidéo Cet appareil convertit automatiquement les signaux d’entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV.

Signal HDMI Signal HDMI Borne HDMI Borne HDMI Borne HDMI Borne HDMI TV non compatible HDMI Signal vidéo composante

Signal vidéo composante Bornes vidéo composante

Bornes vidéo composante

Bornes vidéo composante

Signal vidéo Borne vidéo

Bornes vidéo composante

Signal vidéo Borne vidéo

0 La fonction de la MAIN ZONE Conversion vidéo est compatible avec les formats suivants : NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60.

Cet appareil peut convertir les signaux vidéo d’entrée à la résolution réglée pour “Résolution” dans le menu avant de les transmettre au téléviseur. (v p. 200)

HDMI Vidéo de composant

z La borne HDMI du panneau avant ne prend en charge que le format YCbCr 4:2:0.

Lecture de dispositifs mémoire USB 0 Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

0 Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

0 Cet appareil est compatible avec les tags META WMA.

0 Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil

peut ne pas lire la musique correctement.

o Formats compatibles WMAz1 MP3 WAV MPEG-4

z1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur. z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Cet appareil prend en charge le profil Bluetooth suivant. 0 A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité. 0 AVRCP (Audio/Video Remote Control Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média

Dispositifs mémoire USB FAT16 : 2 GB, FAT32 : 2 TB Nombre de niveaux de répertoires z1

Nombre de fichiers z2

o À propos des communications Bluetooth

z1 Le dossier racine est pris en compte. z2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d’un périphérique Bluetooth

o Nombre maximal de fichiers et de dossiers lisibles

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements. 0 Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés 0 À proximité de portes automatiques et d’alarmes incendie

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2). Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4. Cet appareil est compatible avec les tags META WMA. Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement. 0 Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau. Pour pouvoir lire les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur votre ordinateur ou votre NAS. D’autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

o Spécifications des fichiers pris en charge WMAz1 MP3

z1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur. z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT32, Dynamic EQ, Dynamic Volume, M-DAX et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée.

o Spécifications des stations radio lisibles Fréquence d’échantillonnage

0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille.

Modes audio et canaux de sortie S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de “Config. enceintes”. (v p. 228)

Sortie de canaux Mode son

G/D Dolby Atmos Enabled avant

G/D Surround arrière

D D D D D Hauteur surround

D D D Panneau arrière

Le mode son comprend “Dolby Surround” et les mode de son qui ont “+Dolby Surround” dans le nom du mode son. Le mode son comprend “DTS Neural:X” et les mode de son qui ont “+Neural:X” dans le nom du mode son. Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée. L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 236) Aucun son n’est émis lorsque “Config. enceintes” - “Surr. arrière” dans le menu est réglé sur “1 enceinte”. (v p. 229) Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos. z7 Cet élément peut être sélectionné si un signal Auro-3D est reçu et si le signal d’entrée contient des canaux supérieurs surround. z8 L’audio est transmis des enceintes spécifiées dans les réglages “Paramètres surr.” – “Sélect. H-P”. (v p. 182)

Sélect. H-P S S S S S S

Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct. Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS. Vous pouvez sélectionner cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue. Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital ou DTS, ou de ce DVD-Audio. Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 236) Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 187)

Cet élément ne peut pas être défini lorsque “Conf.Audyssey®” n’a pas été effectuée. z9 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d’échantillonnage supérieure à 48 kHz. z10 Cet élément ne peut pas être réglé lorsque “MultEQ® XT32” dans le menu est réglé sur “Arrêt”. (v p. 186) z11 Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. z12 Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d’entrée. z13 Cet élément peut être défini si le signal d’entrée ne contient pas de signal Auro-3D ou si le signal d’entrée Auro-3D ne contient pas de canaux avant-haut.

Types de signaux d’entrée et modes audio correspondants F Indique le mode audio par défaut. S Indique le mode audio sélectionnable.

Signaux 2 canaux Mode son

Direct Direct DSD Direct Pure Direct Pure Direct DSD Pure Direct Stereo Stereo Dolby Surround Dolby Atmos z1 Dolby TrueHD Dolby Digital + Dolby Digital Dolby (D+) (HD) + Dolby Surround Dolby (D+) (HD) + Neural:X Dolby Surround

REMARQUE Dolby Digital (+/HD)

S S Signaux Multi-canaux

DSD Analogique (Super / PCM Audio CD)

z1 – z6 : “Types de signaux d’entrée et modes audio correspondants” (v p. 315)

Signaux 2 canaux Mode son

Signaux Multi-canaux

DSD Analogique (Super / PCM Audio CD)

z3, z5, z6 – z15 : “Types de signaux d’entrée et modes audio correspondants” (v p. 315)

z1 Vous pouvez sélectionner cette option lors de l’utilisation d’enceintes, surround arrière, avant hautes, avant supérieures, centrales supérieures, arrière supérieures, arrière hautes, avant Dolby, Dolby surround ou Dolby arrière. z2 Le mode audio par défaut pour la lecture AirPlay est “Direct”. z3 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD. z4 Cet élément peut être sélectionné si le signal Auro-3D contient Dolby TrueHD. z5 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus. z6 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus. z7 Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Master Audio. z8 Cet élément peut être sélectionné si le signal Auro-3D contient DTS-HD Master Audio. z9 Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Hi Resolution. z10 Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées. z11 Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS 96/24. z12 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d’échantillonnage supérieure à 48 kHz. z13 Cet élément ne peut pas être sélectionné si la fréquence d’échantillonnage du signal d’entrée est de 32 kHz. z14 Cet élément peut être sélectionné si le signal Auro-3D contient Multi Channel PCM. z15 Cet élément peut être sélectionné lorsque les signaux d’entrée contiennent des signaux surround arrière.

Explication des termes o Audyssey

Audyssey LFC™ (Low Frequency Containment) Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins.

Audyssey Dynamic EQ® L’option Audyssey Dynamic EQ® résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT32 pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Audyssey Dynamic

Audyssey MultEQ® XT32

Audyssey MultEQ® XT32 rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ® XT32 calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround.

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques.

Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d’immersion pour l’expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui reproduit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l’espace d’écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l’introduction d’un plan vertical des sons au-dessus de l’auditeur.

La suite technologique est une nouvelle technologie audio révolutionnaire qui associe des formats d’écoute basés sur la hauteur à des outils de création puissants pour fournir une expérience sonore tridimensionnelle inégalée. Auro-3D® est le nom générique du format utilisé pour le son en 3D et ses configurations d’enceinte associées. Auro-Matic® Le logiciel de surmixage Auro-Matic® est un outil de création unique qui transforme le contenu mono, stéréo et surround hérité en expérience d’écoute naturelle en 3D ou 2D.

Dolby Atmos Stream Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est décodé par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l’intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

La technologie Dolby Enceinte (enceintes Dolby Atmos Enabled)

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories. 5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2 canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous.

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l’auditeur. Ces enceintes présentent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d’enceinte indépendant. Les fonctions impactent de façon minimale le système d’empreinte global de l’enceinte toute en offrant une expérience d’écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby Surround Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d’ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d’enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d’enceintes Dolby.

DTS-ES™ Discrete 6.1 DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

Commande dialogue Vous permet de contrôler votre expérience d’écoute. Si vous avez besoin de clarté et d’intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond. Cela implique que le contenu a été créé pour prendre en charge Commande dialogue.

DTS-ES™ Matrix 6.1 DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique.

DTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS:X Le signal DTS:X produit un hémisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent vraiment enveloppants. Les objets DTS:X permettent au son de passer en douceur d’une enceinte à l’autre de manière très réaliste. DTS Neural:X Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peut traiter votre contenu stéréo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de votre système audio surround.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media® Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Fréquence d’échantillonnage

Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original.

MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical.

Impédance des enceintes Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

ISF ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l’étalonnage et l’ajustement en fonction des conditions d’installation. Elle permet également de définir les normes de qualité pour l’optimisation de périphérique de performances vidéo.

Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système.

WPA-PSK/WPA2-PSK (Pre-shared Key) Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne de caractères prédéfinis correspond au point d’accès et au client du LAN sans fil.

AirPlay AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau.

Noms du réseau (SSID: Service Set Identifier)

Clé WEP (Clé réseau)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur “SSID (noms de réseau)”. Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le “SSID” et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Il s’agit d’une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux. Wi-Fi® La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les appareils LAN sans fil. WPA (Wi-Fi Protected Access) Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. WPA2 (Wi-Fi Protected Access 2) Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

o Others HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE. Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Renseignements relatifs aux marques commerciales

Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont des marques déposées d’Audyssey Laboratories.

“Made for iPod,” “Made for iPhone,” and “Made for iPad” mean that an electronic accessory has been designed to connect specifically to iPod, iPhone, or iPad, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, iPhone, or iPad may affect wireless performance. AirPlay, iPad, iPhone, iPod touch, and Retina are trademarks of Apple Inc., registered in the U.S. and other countries. iPad Pro, iPad Air, iPad mini, and Lightning are trademarks of Apple Inc. 0 Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d’auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d’auteur est interdite par la loi.

Fabriqué sous licence de Auro Technologies. Auro-3D® et les symboles associés sont des marques déposées de Auro Technologies. Tous les matériaux contenus dans ce produit sont protégés par les lois sur le copyright et ne doivent pas être reproduits, distribués, transmis, affichés, publiés ou diffusés sans l’autorisation écrite préalable de Auro Technologies NV ou, en cas de matériaux tiers, du propriétaire de ce contenu. Vous n’êtes pas autorisé à modifier ou supprimer les marques commerciales, mention de droit d’auteur ou autre mention des copies du contenu. Auro Technologies : courriel : info@auro-technologies.com, téléphone : +32-(0)-14314343, fax : +32-(0)-14321224, www.auro-technologies.com

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Pour les brevets DTS, rendez-vous à l’adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS en association avec le symbole, DTS Virtual:X, DTS:X et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d’autres pays. © DTS, Inc. All Rights Reserved.

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d’autres pays.

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Surround, Dolby Vision, et le symbole doubleD sont des marques commerciales de Dolby Laboratories.

This item incorporates copy protection technology that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l’Alliance Wi-Fi. La certification WiFi fournit l’assurance que le périphérique a passé le test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste de l’interopérabilité entre les dispositifs de réseau local sans fil.

Spécifications o Section audio 0 Amplificateur de puissance

Avant: 140 W + 140 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,05 % T.H.D.) 175 W + 175 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 140 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,05 % T.H.D.) 175 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 140 W + 140 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,05 % T.H.D.) 175 W + 175 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround arrière / Hauteur1 / Hauteur2: 140 W + 140 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,05 % T.H.D.) 175 W + 175 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Sensibilité de l’entrée:

200 mV Réponse en fréquence:

10 Hz – 100 kHz — +1, –3 dB (mode Direct)

Sortie nominale — 2 V (en lecture à 0 dB) Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB)

Ratio S/B — 102 dB Gamme dynamique — 100 dB Entrée numérique:

Format — Interface audio numérique

Sensibilité de l’entrée:

2,5 mV Variation RIAA:

±1 dB (20 Hz à 20 kHz)

Facteur de distorsion:

Niveau d’entrée/sortie et impédance:

Réponse en fréquence:

5 Hz – 10 MHz — 0, –3 dB Conseils

o Section vidéo 0 Bornes vidéo standard

0 Borne vidéo composante couleur

Niveau d’entrée/sortie et impédance:

Signal Y — 1 Vp-p, 75 Ω/ohms Signal PB / CB — 0,7 Vp-p, 75 Ω/ohms Signal PR / CR — 0,7 Vp-p, 75 Ω/ohms

Réponse en fréquence:

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 –15 W) Gamme de fréquence de réception :

87,5 MHz – 107,9 MHz

Sensibilité efficace :

o Section du réseau local sans fil Type de réseau (normes LAN sans fil):

Plage des fréquences utilisées :

z1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi.

o Section Bluetooth Système de communication :

Spécification Version Bluetooth 3.0 + EDR (Enhanced Data Rate)

Puissance de transmission :

Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale :

Environ 98,4 ft/30 m dans la ligne de vision z2

Plage des fréquences utilisées :

Schéma de modulation :

FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge :

A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5

Codec correspondant :

SBC Portée de transmission (A2DP) :

z2 La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc.

o Général Alimentation:

Consommation électrique :

780 W Consommation électrique en mode veille :

Consommation électrique en mode CEC 0,5 W veille : z Lorsque “Commande réseau” dans le menu est défini sur “Arrêt en veille” et “HDMI Pass Through” est défini sur “Arrêt”. Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.

o Dimensions (Unité : po (mm))

o Poids : 38 lbs 6 oz (17,4 kg) Panneau avant

Circuit de protection 324

HDMI Contrôle 153, 195

Commande d’un boîtier 81 Compte HEOS 121, 247 Conf. Audyssey® 210 Connexion des enceintes 43 Conseils 276 Console de jeux 83 Conversion vidéo 199, 302

vL LAN filaire 89, 240 LAN sans fil 90, 241 Lecteur Blu-ray Disc 82, 96 Lecteur DVD 82, 96 Liste d’attente 98, 117, 124

vD Dépistage des pannes 278 Dispositif de commande externe 91 Dispositif mémoire USB 86, 97 Dolby Atmos 317 Double amplificateur 68 vF Favoris HEOS 134 Formats audio 301, 304, 306, 307

Audyssey Sub EQ HT™ 211

Minuterie sommeil 156 Mise à jour du micrologiciel 255 Mise en sourdine 96 Mode audio auto 144 Mode audio Direct 148 Mode audio Dolby 145, 318 Mode audio DTS 146, 319 Mode audio multicanaux PCM 147 Mode audio original 147 Mode audio stéréo 148 Mode ECO 248 Mode photo 191

Radio Internet 114 Réglages audio 172, 177

vP Panneau arrière 26 Panneau avant 17 Paramétrage général 175, 248 Paramétrage WiFi 241 Paramétrage de l’enceinte 173, 210 PC 116

Réglages Audyssey 186, 212 Réglages d’entrée 173, 205 Réglages réseau 240 Réglages vidéo 172, 191 Réinitialisation des réglages d’usine 297

vS Périphérique Bluetooth 102

Plan du menu de l’interface graphique 172

Sélection intelligente 158

Position d’écoute 210

Signal d’entrée 313

Source d’entrée 95 Spotify 132

vT Télécommande 30 Toutes zones stéréo 140 Tuner satellite 81 TV 77, 78, 79 TV par câble 81 vV Veille auto 250 Volume 96, 136 vZ ZONE2/ZONE3 165

Licence o Informations sur la licence pour le logiciel utilisé dans cet appareil

n GPL Utilisation de l’Open Source bridge-utils busybox ebtables Linux kernel mtd-utils ntfs-3g_ntfsprogs ntpclient u-boot wireless-tools

À propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License) Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d’autres entreprises. Après l’achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Marantz fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n’offrons aucune aide pour le contenu du code source. Cette section décrit la licence logicielle utilisée pour cet appareil. Pour s’assurer d’un contenu correct, l’original (anglais) est utilisé.
