MODE D'EMPLOI GKE 40 BCE BOSCH

0 600 xxx xxx xxx V ~ xx Hz x A xxxx W Instructions de sécurité Attention ! Lire toutes les instructions de sécurité et toutes les indications. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures. Conserver les instructions de sécurité et indications pour une utilisation ultérieure. Le terme d’ « outil électroportatif » mentionné par la suite se rapporte à votre outil électrique fonctionnant sur secteur (avec câble de raccordement). Avant la première mise en service, il est recommandé à l’utilisateur de se faire expliquer par un spécialiste expérimenté à l’aide d’essais pratiques le maniement de la tronçonneuse et l’utilisation d’équipement de protection. Il est recommandé de commencer par le sciage de troncs d’arbres sur un chevalet de sciage ou sur un support. Explication des symboles : Lire les instructions d’utilisation. Ne pas exposer l’appareil à la pluie. Avant tous les travaux de réglage et de maintenance, ou lorsque le câble électrique est endommagé ou coupé, retirer immédiatement la fiche de la prise de courant. Lors de l’utilisation de l’outil électroportatif, portez toujours une protection acoustique et des lunettes de protection. Le frein de recul et le frein de ralentissement arrêtent la chaîne en peu de temps. Endroit de travail ■ Maintenez l’endroit de travail propre et bien rangé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. ■ N’utilisez pas l’appareil dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs. ■ Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électroportatif. En cas d’inattention vous risquez de perdre le contrôle sur l’appareil. 29 • 1 609 929 J52 • TMS • 15.03.06 ■ Les enfants et les adolescents n’ont pas le droit d’utiliser la tronçonneuse ; sauf les apprentis à partir de 16 ans sous la surveillance d’un adulte. Ceci vaut également pour les personnes ne connaissant pas ou très peu le maniement de la tronçonneuse. Les instructions d’utilisation devraient toujours se trouver à portée de la main. Les personnes fatiguées ou fragiles physiquement, n’ont pas le droit d’utiliser la tronçonneuse. Sécurité relative au système électrique ■ La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. ■ Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ■ Ne pas exposer l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique. ■ Ne pas utiliser le câble à d’autres fins que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. ■ Au cas où l’outil électroportatif serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. Sécurité des personnes ■ Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes. Français - 1 ■ Portez des équipements de protection personnels. Portez toujours des lunettes de protection. L’utilisation d’équipements de protection tels que masque anti-poussière, chaussures anti-dérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures. ■ Eviter toute mise en service accidentelle. S’assurer que l’interrupteur est effectivement éteint avant d’enfoncer la fiche dans la prise de courant. Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut entraîner des accidents. ■ Enlever tout outil de réglage ou toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ■ Ne pas se surestimer. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’appareil dans des situations inattendues. ■ Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. ■ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation de tels dispositifs réduit les dangers dus aux poussières. Utilisation et emploi soigneux d’outils électroportatifs ■ Ne pas surcharger l’appareil. Utiliser l’outil électroportatif approprié au travail à effectuer. Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. ■ Ne pas utiliser un outil électroportatif dont l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. ■ Retirer la fiche de la prise de courant avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure de précaution empêche une mise en fonctionnement de l’appareil par mégarde. ■ Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. 30 • 1 609 929 J52 • TMS • 15.03.06 ■ Prendre soin des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ■ Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. ■ Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses. Travaux d’entretien ■ Ne faire réparer l’outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil. Avertissements pour les tronçonneuses : ■ Porter des lunettes de protection ainsi qu’une protection acoustique. Nous conseillons également le port d’un équipement de protection pour la tête, les mains, les jambes et les pieds. Des vêtements de protection appropriés diminuent le risque de blessure par les copeaux projetés dans tous les sens ou par un contact intempestif avec la chaîne de la scie. ■ Tenir toutes les parties du corps à distance de la chaîne, lorsque la tronçonneuse tourne. Avant la mise en service, s’assurer que la chaîne ne touche rien. Lors du travail avec la tronçonneuse, dans un moment d’inattention, des vêtements ou des parties du corps peuvent être happés par la chaîne. ■ Ne travaillez pas sur un arbre avec la tronçonneuse. En cas d’utilisation de la tronçonneuse sur un arbre, il y a risque de blessures. ■ Fixer les pièces à scier. Tenir la tronçonneuse des deux mains et la manier avec sûreté. Attacher les troncs et les branches au moyen de brides de fixation, d’un chevalet de sciage ou d’autres dispositifs appropriés. ■ Lors de la coupe d’une branche tendre, s’attendre à ce qu’elle revienne comme un ressort. Quand la tension dans les fibres de bois se relâche, la branche sous tension peut frapper l’utilisateur et/ou lui faire perdre le contrôle de la tronçonneuse. Français - 2 ■ Etre spécialement vigilant lors de la coupe de broussailles et de jeunes arbres. Les branches fines peuvent être happées par la tronçonneuse et vous frapper ou vous faire perdre l’équilibre. ■ Porter la tronçonneuse par la poignée avant, la chaîne étant à l’arrêt et le rail de guidage orienté vers l’arrière. Lors du transport ou le stockage de la tronçonneuse, toujours placer le capot de protection. En utilisant la tronçonneuse avec précaution, il y a peu de risque de toucher par mégarde la chaîne en rotation. ■ Suivre les instructions concernant le graissage, le serrage de la chaîne et le remplacement d’accessoires. Une chaîne qui n’est pas tendue ou graissée comme il faut peut se rompre ou augmenter le risque d’un contrecoup. ■ Maintenir les poignées sèches, propres et exemptes de graisse et d’huile. Les poignées couvertes de graisse et d’huile sont glissantes et entraînent une perte de contrôle. ■ Ne scier que du bois. N’utiliser la tronçonneuse que pour les travaux pour lesquels elle est conçue – par exemple : Ne jamais utiliser la tronçonneuse pour scier des matières plastiques, de la maçonnerie ou des matériaux de construction qui ne sont pas en bois. L’utilisation de la tronçonneuse pour des travaux non conformes peut entraîner des situations dangereuses. Raisons possibles d’un contrecoup et moyens de l’éviter : – Un contrecoup peut se produire si la pointe du rail de guidage touche un objet ou que le bois s’arque et que la tronçonneuse se coince dans le tracé. – Dans certains cas, un contact avec la pointe du rail peut entraîner une réaction inattendue vers l’arrière, pendant laquelle le rail de guidage se dirige vers le haut dans la direction de l’utilisateur. – Un coinçage de la chaîne au niveau du bord supérieur du rail de guidage peut tout à coup repousser le rail vers l’arrière en direction de l’utilisateur. – Chacune de ces réactions peut entraîner une perte de contrôle de la tronçonneuse et causer des blessures graves. Ne pas se fier exclusivement aux dispositifs de sécurité incorporés dans la tronçonneuse. L’utilisateur d’une tronçonneuse doit prendre différentes mesures pour pouvoir travailler sans risque d’accidents et de blessures. 31 • 1 609 929 J52 • TMS • 15.03.06 Un contrecoup est la suite d’une mauvaise utilisation ou d’une utilisation incorrecte de l’appareil électroportatif. Il peut être évité en respectant les précautions décrites ci-dessous : ■ Tenir la tronçonneuse des deux mains, le pouce et les doigts entourant les poignées de la tronçonneuse. Mettre votre corps et vos bras dans une position qui vous permettra de résister aux forces exercées par un contrecoup. Si des mesures appropriées ont été prises, l’utilisateur peut contrôler les forces exercées par un contrecoup. Ne jamais lâcher la tronçonneuse. ■ Éviter les positions du corps anormales et ne pas scier en levant les bras au-dessus des épaules. Ceci permet d’éviter un contact accidentel avec la pointe du rail et assure un meilleur contrôle de la tronçonneuse dans des situations inattendues. ■ Toujours utiliser les rails de rechange et chaînes indiqués par le fabricant. D’autres rails et chaînes peuvent entraîner une rupture de la chaîne ou un contrecoup. ■ Suivre les instructions du fabricant concernant l’affûtage et l’entretien de la tronçonneuse. Les limiteurs de profondeur trop bas augmentent les risques de contrecoup. Français - 3 Caractéristiques techniques Tronçonneuse à chaîne Référence Tension de la chaîne sans outil (SDS) Puissance absorbée nominale Vitesse de coupe (en fonction à vide)* Longueur du guide Temps de freinage du frein de chaîne Temps de freinage du frein de ralentissement Pas de chaîne Epaisseur de maillons Nombre de maillons Quantité d’huile dans le réservoir Graissage automatique de la chaîne Poids sans câble de secteur, env. ** Classe de protection

• limité par électronique ** mesuré avec glissière et chaîne Remarque : Veuillez tenir compte du numéro d’article se trouvant sur la plaque signalétique de votre appareil, les désignations commerciales des différents modèles pouvant varier. Utilisation conforme Eléments de la appareil L’appareil est conçu pour scier le bois, comme p. ex. les poutres en bois, les planches, les branches, les tronçons ainsi que pour couper des arbres. Il peut être utilisé pour des coupes dans et contre le sens des fibres du bois. Cet appareil n’est pas approprié à scier des matériaux essentiellement composés de minéraux. Introduction Ce manuel contient des indications quant au montage correct et à l’utilisation sûre de la tronçonneuse à chaîne. Il est important de lire attentivement ces instructions. Pièces fournies avec l’appareil Retirer avec précaution de l’emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets : – Tronçonneuse à chaîne – Capot – Chaîne – Guide – Protège-chaîne – Instructions d’utilisation S’il vous manque des éléments ou si une des pièces est endommagée, veuillez contacter cotre revendeur. 32 • 1 609 929 J52 • TMS • 15.03.06 La numérotation des éléments de l’appareil se réfère à la façon dont il est représenté sur la page graphique. Dépliez le volet sur lequel l’outillage est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation. 1 Poignée arrière 2 Verrouillage de mise en marche 3 Interrupteur Marche/Arrêt 4 Couvercle réservoir d’huile 5 Déclenchement frein de chaîne (protège-main) 6 Poignée avant 7 Marquage « Frein de chaîne débloqué » 8 Etoile de renvoi 9 Protège-chaîne 10 Chaîne 11 Guide 12 Griffes d’immobilisation 13 Bague de tension de chaîne, rouge 14 Bouton de serrage 15 Capot 16 Numéro de série 17 Came de tension de chaîne 18 Boulon de fixation 19 Goupille de positionnement du guide Français - 4 Buse d’huile Symbole sens de rotation et de coupe Pignon de chaîne Boulon garde-chaîne Voyant du niveau d’huile Bouton de remise à zéro pour disjoncteur de protection thermique 26 Ouïes de ventilation 27 Indicateur d’état du frein de recul (point rouge) 28 Couvercle de protection contre les poussières Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la appareil. Pour votre sécurité Attention ! Avant d’effectuer des travaux d’entretien et de réparation, lorsque le câble est coupé, endommagé ou emmêlé, arrêter la tronçonneuse à chaîne et retirer la fiche de la prise de courant. Attention ! Ne pas toucher à la chaîne en rotation. En aucun cas n’utiliser la tronçonneuse à chaîne lorsque des personnes, des enfants ou des animaux se trouvent à proximité, ni après avoir consommé de l’alcool, des drogues ou avoir pris des tranquillisants. Sécurité relative au système électrique Pour des raisons de sécurité, la machine est équipée d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V, 240 V suivant la version). N’utilisez qu’une rallonge électrique homologuée. Seules les rallonges de type H07-F ou IEC (60227 IEC 53) doivent être utilisées. Au cas où vous utiliseriez des rallonges pendant le travail avec l’appareil, n’utilisez que des câbles ayant les sections de conducteur suivantes : – 1,0 mm2: longueur maximale 40 m – 1,5 mm2: longueur maximale 60 m – 2,5 mm2: longueur maximale 100 m Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la appareil, contrôler ce disjoncteur différentiel. Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. 33 • 1 609 929 J52 • TMS • 15.03.06 Contrôler régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état. Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch. Montage/Tension de la chaîne (voir figure A ) Ne brancher la tronçonneuse à chaîne sur le réseau électrique qu’après avoir fini complètement le montage. ■ Pour toute manipulation de la chaîne, utiliser toujours des gants de protection. Montage du guide et de la chaîne

1. Sortir avec précaution toutes les pièces de l’emballage.

2. Faire en sorte que les deux flèches

se trouvant sur la bague de tension de chaîne 13 et sur la capot 15 coïncident.

3. Poser la tronçonneuse à chaîne sur une surface

plane. Seules les chaînes d’une épaisseur de maillons de 1,3 mm (largeur de la rainure) doivent être utilisées.

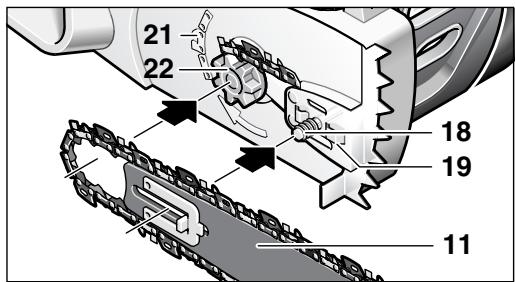

4. Monter la chaîne 10 dans la rainure périphérique

du guide 11. Veiller à la bonne direction de marche. Comparer la chaîne avec le symbole sens de rotation 21. S’assurer que la came de tension de chaîne 17 soit dirigée vers l’extérieur.

5. Poser les mailles de la chaîne autour du pignon

de la chaîne 22 et monter le guide 11 de sorte que les goupilles de positionnement 19 se trouvant devant et derrière le boulon de fixation 18 prennent dans le trou longitudinal du guide 11. Français - 5

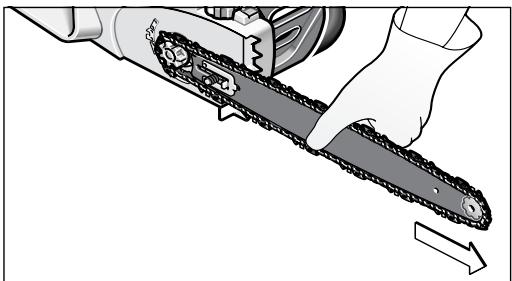

6. Contrôler si toutes les pièces sont correctement

positionnées et maintenir le guide avec la chaîne dans cette position. Pousser le guide 11 à fond vers l’avant.

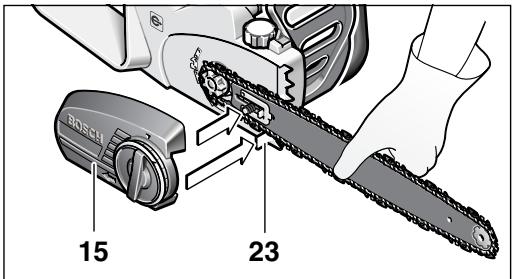

7. Monter soigneusement la capot et s’assurer que

le boulon garde-chaîne 23 soit correctement positionné dans l’encoche de guidage prévue à cet effet qui se trouve dans la capot 15.

8. Serrer légèrement la capot 15 à l’aide du bouton

de serrage 14. Tension de la chaîne La tension de la chaîne doit être contrôlée avant de commencer le travail, après avoir effectué les premières coupes et durant le travail de sciage à intervalles réguliers toutes les 10 minutes. Il faut prendre en considération que les chaînes neuves en particulier s’élargissent au début de manière importante. La durée de vie de la chaîne dépend dans une large mesure d’un graissage suffisant et d’une bonne tension. La chaîne ne doit pas être tendue lorsqu’elle est très chaude, étant donné qu’elle se rétracte en refroidissant et qu’elle est alors trop tendue sur le guide.

1. Poser la tronçonneuse à chaîne sur une surface

2. Desserrer le bouton de serrage 14 de 1 à 3 tours

env. dans le sens inverse des aiguilles d’une montre afin de desserrer le serrage du guide. 3. Contrôler si les maillons de la chaîne sont correctement positionnés dans le guide 11 et sur le pignon de la chaîne 22.

4. Tourner progressivement, et dans le sens des

aiguilles d’une montre, la bague rouge de tension de chaîne 13 jusqu’à ce que la chaîne ait la bonne tension. Le mécanisme à cran empêche que la tension de la chaîne ne se relâche. Au cas où la bague de tension de chaîne 13 ne se laisserait tourner que difficilement, desserrer le bouton de serrage 14 un peu plus dans le sens inverse des aiguilles d’une montre. Le bouton de serrage 14 peut également tourner en même temps, lorsque la bague de tension de chaîne 13 est réglée.

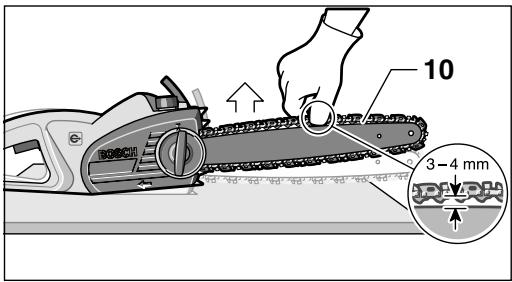

5. La chaîne 10 est correctement tendue lorsqu’elle

peut être soulevée au milieu de 3 à 4 mm env. Ceci se fait d’une main en soulevant la chaîne contre le propre poids de l’appareil.

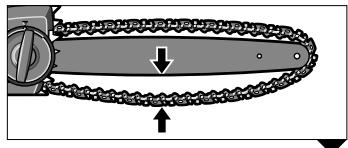

La chaîne n’est pas encore tendue. Pour tendre la chaîne, se référer au chapitre « Tension de la chaîne », points 1 – 7. 34 • 1 609 929 J52 • TMS • 15.03.06 Français - 6

6. Au cas où la chaîne 10 serait trop tendue, tourner

la bague de tension de chaîne 13 dans le sens inverse des aiguilles d’une montre et détendre un peu la chaîne.

7. Lorsque la chaîne 10 est parfaitement tendue,

serrer le guide 11 par un mouvement de rotation vers la droite du bouton de serrage 14. Ne pas utiliser d’outil.

Graissage de la chaîne (voir figure B ) Important : A sa livraison, la tronçonneuse à chaîne n’est pas remplie d’huile adhérente pour chaîne. Il est important de la remplir d’huile avant de l’utiliser. L’utilisation de la tronçonneuse à chaîne sans huile adhérente pour chaîne ou avec un niveau d’huile en dessous du marquage minimum entraîne un endommagement de la appareil. La durée de vie et la puissance de coupe de la chaîne dépendent d’un graissage optimal. C’est la raison pour laquelle, durant son fonctionnement, la chaîne est automatiquement graissée d’huile adhérente pour chaîne par l’intermédiaire de la buse d’huile 20. Remplir le réservoir d’huile : – Déposer la tronçonneuse à chaîne sur un support approprié, le couvercle du réservoir d’huile 4 orienté vers le haut. – Nettoyer l’endroit autour du couvercle du réservoir d’huile 4 à l’aide d’un torchon et dévisser le couvercle. – Ne pas enlever la cartouche filtrante pour remplir le réservoir. – Remplir le réservoir d’huile adhérente pour chaîne Bosch biodégradable. – Veiller à ce qu’aucune saleté n’entre dans le réservoir d’huile. Revisser le couvercle du réservoir d’huile 4 et le fermer. Important : Afin de permettre un échange d’air entre le réservoir d'huile et son environnement, quatre petits canaux de compensation sont installés entre le filtre et la fermeture du réservoir d’huile, par lesquels une petite quantité d’huile peut sortir suite au fonctionnement de l’appareil. Veuillez faire attention à toujours placer la scie horizontalement (la fermeture du réservoir d'huile 4 étant orientée vers le haut). Utiliser exclusivement l’huile adhérente pour chaîne biodégradable recommandée afin de ne pas endommager la tronçonneuse à chaîne. Ne jamais utiliser d’huile recyclée ou d’huile usée. L’utilisation d’une huile non autorisée entraîne la perte du bénéfice de la garantie. Mise en fonctionnement Tenir compte de la tension du secteur ! La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l’appareil. Les appareils fonctionnant sous 230 V peuvent également être exploités sous 220 V. Mise en fonctionnement/Arrêt Tenir la tronçonneuse à chaîne conformément à la description figurant dans le chapitre « Travailler avec la tronçonneuse à chaîne ». Afin de mettre en marche l’appareil, pousser le verrouillage de mise en marche 2, puis presser à fond l’interrupteur Marche/Arrêt 3 et le maintenir dans cette position. Maintenant, le verrouillage de mise en marche 2 peut être relâché. Afin d’arrêter l’appareil, relâcher l’interrupteur Marche/Arrêt 3. Une fois l’opération de sciage terminée, ne pas arrêter la tronçonneuse à chaîne en activant le protège-mains avant (mise en fonctionnement du frein de recul). Protection contre surcharge en fonction de la température En cas de surcharge de l’appareil, p. ex. quand la chaîne est émoussée, le disjoncteur de protection thermique peut déclencher et le moteur s’arrêter. La remise à zéro s’effectue en appuyant sur le bouton de remise à zéro pour disjoncteur de protection thermique 25. Ensuite, laisser fonctionner la tronçonneuse à chaîne 1 minutes env. en marche à vide. Limitation du courant de démarrage En raison du démarrage en douceur et sans à-coups de l’appareil, un fusible de 16 A est suffisant. 35 • 1 609 929 J52 • TMS • 15.03.06 Français - 7 Frein de recul/ frein de démarrage La tronçonneuse à chaîne est munie de deux dispositifs de protection : Le frein de ralentissement freine la chaîne dès que l’interrupteur Marche/Arrêt 3 est relâché. Le frein de recul constitue un mécanisme de sécurité qui est déclenché par l’intermédiaire du protègemain avant 5 en cas de recul de l’appareil. La chaîne s’arrête en l’espace de 0,1 sec au maximum. De temps en temps, effectuer un test de fonctionnement. Tirer le protège-mains 5 avant vers l’avant (position ➋) de sorte que le point rouge 27 apparaisse au-dessous du marquage 7, et mettre la tronçonneuse à chaîne brièvement en fonctionnement. La chaîne ne doit pas démarrer. Afin de déverrouiller le frein de chaîne, tirer le protège-mains 5 avant vers soi (position ➊), de sorte que le point rouge 27 disparaisse au-dessous marquage 7 (voir figure D ). Travailler avec la tronçonneuse à chaîne Avant de commencer le sciage Effectuer les contrôles suivants avant de mettre la tronçonneuse à chaîne en service et, à intervalles réguliers, durant le sciage : – La tronçonneuse à chaîne est-elle dans un état de fonctionnement sûr ? – Le réservoir d’huile est-il rempli ? Contrôler le voyant du niveau d’huile 24 avant de commencer le travail, et, à intervalles réguliers, durant le sciage. Rajouter de l’huile dès que le niveau d’huile a atteint le bord inférieur du voyant de contrôle. La quantité contenue dans le réservoir suffit pour 15 minutes env. et dépend des pauses et de l’intensité du travail. – La chaîne est-elle correctement tendue et affûtée ? Durant le sciage, contrôler la tension de la chaîne toutes les 10 minutes. Il faut prendre en considération que les chaînes neuves en particulier s’élargissent de manière importante. L’état de la chaîne influence dans une large mesure la performance de la tronçonneuse à chaîne. Seules les chaînes en parfait état protègent l’appareil contre une surcharge. – Le frein de chaîne est-il débloqué et son fonctionnement est-il assuré ? 36 • 1 609 929 J52 • TMS • 15.03.06 – Portez-vous les équipements de protection nécessaires ? Porter des lunettes de protection ainsi qu’une protection acoustique. Nous conseillons également le port d’un équipement de protection pour la tête, les mains, les jambes et les pieds. Des vêtements de protection appropriés réduisent le danger de blessures causées par le matériau coupé projeté, et par un contact accidentel de la chaîne. Recul de l’appareil (voir figure D ) Par cela, on comprend le rebond et le recul brusque de la tronçonneuse en marche pouvant se produire lorsque la pointe du guide touche le matériau à travailler ou lorsque la chaîne se bloque. En cas de recul de l’appareil, la appareil réagit de manière imprévue provoquant ainsi de graves blessures chez l’utilisateur ou chez les personnes se trouvant aux alentours. Les coupes latérales, longitudinales et en biais doivent être effectuées avec la plus grande attention, étant donné que dans ces cas-là, les griffes d’immobilisation 12 ne peuvent pas être montées. Pour éviter le recul de l’appareil : – Positionner la tronçonneuse à chaîne le plus à plat possible. – Ne jamais travailler avec une chaîne lâche, détendue ou fortement usée. – Affûter la chaîne conformément aux instructions. – Ne jamais travailler à une hauteur au-dessus des épaules. – Ne jamais travailler avec la pointe du guide. – Tenir toujours fermement la tronçonneuse à chaîne avec les deux mains. – Toujours utiliser une chaîne Bosch freinant l’effet de recul de l’outil. – Utiliser les griffes d’immobilisation 12 comme levier. – Faire attention à la bonne tension de la chaîne. Comportement général Tenir toujours fermement la tronçonneuse à chaîne des deux mains, la main gauche sur la poignée avant et la main droite sur la poignée arrière. Tenir en permanence les poignées serrées avec les doigts et le pouce. Ne jamais travailler d’une seule main. Toujours guider le câble d’alimentation vers l’arrière et le tenir en dehors de la zone où se trouvent la chaîne et le matériau à scier ; le positionner de sorte qu’il ne puisse pas rester coincé dans les branches petites ou grandes (voir figure D ). Ne faire fonctionner la tronçonneuse à chaîne que dans une position stable et équilibrée. Tenir la tronçonneuse à chaîne légèrement à droite du corps (voir figure E ). Français - 8 La chaîne doit tourner à pleine vitesse avant de toucher le bois. Pour cela, utiliser les griffes d’immobilisation 12 afin de supporter la tronçonneuse à chaîne sur le bois. Pendant le sciage, utiliser les griffes d’immobilisation comme levier (voir figure F ). Lors du sciage de branches ou de troncs épais, positionner les griffes d’immobilisation à un point situé plus bas. Pour cela, retirer la tronçonneuse à chaîne afin de desserrer les griffes d’immobilisation et de les positionner plus bas. Ne pas enlever pour autant la tronçonneuse à chaîne du tracé. Lors du sciage, ne pas exercer de pression sur la chaîne, mais la laisser travailler en exerçant une légère force de levier par l’intermédiaire des griffes d’immobilisation 12. Ne jamais faire fonctionner la tronçonneuse à chaîne les bras tendus. Ne pas essayer de scier à des endroits d’accès difficile ou debout sur une échelle. Ne jamais travailler à une hauteur au-dessus des épaules (voir figure G ). Les meilleurs résultats sont obtenus lorsque la vitesse de coupe de la chaîne n’est pas réduite par une sollicitation trop intense. Attention à la fin de la coupe. Dès que la tronçonneuse à chaîne a terminé la coupe et qu’elle sort du tracé, le poids change de manière imprévue. Il y a risque d’accident pour les jambes et les pieds. N’enlever la tronçonneuse à chaîne du tracé que lorsque la chaîne est en rotation. Sciage de troncs (voir figures E + H ) Respecter les instructions de sécurité suivantes : Poser le tronc conformément à la figure et le soutenir de sorte que la ligne de coupe reste ouverte et que la chaîne ne se trouve pas coincée. Ajuster et bien fixer les pièces en bois plus courtes. Ne scier que des pièces en bois. Eviter de toucher des pierres et des clous, parce que ceux-ci pourraient être projetés vers le haut, endommager la chaîne ou causer de graves blessures sur l’utilisateur ou des personnes se trouvant à proximité. Ne pas toucher de clôtures en fil de fer ou le sol avec la tronçonneuse à chaîne en marche. La tronçonneuse à chaîne n’est pas appropriée pour élaguer des arbres. Les coupes longitudinales doivent être effectuées avec le plus grand soin, étant donné que les griffes d’immobilisation 12 ne peuvent pas être utilisées. Guider la tronçonneuse à chaîne bien à plat afin d’éviter un recul de l’outil. Pour des travaux de sciage sur une pente, toujours travailler les troncs ou les pièces à scier d’en haut ou de côté. Veiller à ne pas trébucher sur des souches d’arbre, des branches et des racines. 37 • 1 609 929 J52 • TMS • 15.03.06 Sciage du bois sous tension (voir figure H ) Lors du sciage de branches, d’arbres ou de bois se trouvant sous tension, il y a risque de graves blessures. La plus grande attention est fortement recommandée. Seuls des spécialistes en la matière devraient effectuer de tels travaux. Si le bois repose des deux côtés, couper d’abord par le haut un tiers du diamètre du tronc (Y), puis tronçonner le tronc au même endroit par le bas (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne. Faire attention cependant à ne pas toucher le sol. Si, par contre, le bois ne repose que d’un seul côté, couper d’abord par en bas un tiers du diamètre du tronc (Y), puis tronçonner le tronc au même endroit par le haut (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne. Abattre les arbres (voir figure I ) Toujours porter un casque afin d’être protégé des branches qui tombent. Seuls doivent être abattus au moyen de la tronçonneuse à chaîne les arbres dont le diamètre du tronc est inférieur à la longueur du guide. ➊ Veiller à la sécurité aux alentours de la zone de travail. Faire attention à ce qu’aucune personne ni animal ne se trouve dans la ligne de chute de l’arbre. Ne jamais essayer de libérer une tronçonneuse à chaîne coincée lorsque le moteur est en marche. Utiliser des cales en bois pour libérer la chaîne. Lorsque deux ou plusieurs personnes abattent ou scient des arbres en même temps, la distance entre les personnes qui abattent et celles qui scient devrait faire au moins deux fois la hauteur de l’arbre à abattre. Quand des arbres sont abattus, veiller à ce qu’aucune personne ne coure aucun danger, à ne pas toucher de câbles d’alimentation et à ne pas causer de dommages matériels. Au cas où un arbre toucherait un câble d’alimentation, immédiatement informer le distributeur d’énergie. Si les travaux de sciage sont effectués sur des pentes, il est recommandé à l’utilisateur de la tronçonneuse de se placer en contre-haut de l’arbre à abattre, parce qu’il est probable que l’arbre, une fois abattu, roulera ou glissera vers le bas. ➋ Il est recommandé de prévoir et, le cas échéant, de dégager une voie d’issue avant de commencer à abattre les arbres. La voie d’issue devrait aller vers l’arrière et en biais de la ligne de chute de l’arbre estimée. ➌ Avant d’abattre l’arbre, évaluer l’inclinaison naturelle de l’arbre, la position des grandes branches et la direction du vent pour pouvoir juger dans quelle direction l’arbre va tomber. Enlever saletés, pierres, bouts d’écorce, clous, agrafes et fils métalliques. Français - 9 Exécuter une entaille : Perpendiculairement à la direction de la chute, scier une entaille (X – W) dont la profondeur fait un tiers du diamètre de l’arbre. D’abord effectuer l’entaille inférieure horizontale. Cela évite que la chaîne ou la barre de guidage ne se coince pendant l’exécution de la deuxième entaille. Exécuter une coupe d’abattage : Positionner la coupe d’abattage (Y) au moins 50 mm au-dessus de l’entaille horizontale. Effectuer la coupe parallèlement à l’entaille horizontale. Scier de façon qu’il reste un dos (latte de coupe) qui sert de charnière. Cette charnière évite que l’arbre ne tourne et tombe dans la mauvaise direction. Ne pas scier complètement le dos. Lorsque la coupe d’abattage approche du dos, l’arbre devrait commencer à tomber. S’il s’avère que l’arbre ne tombe probablement pas dans la direction souhaitée ou qu’il se penche vers l’arrière et que la chaîne de la tronçonneuse coince, interrompre la coupe et utiliser des coins en bois, en matière plastique ou en aluminium pour faire revenir l’arbre dans la direction souhaitée et pour ouvrir la coupe. Lorsque l’arbre commence à tomber, sortir la tronçonneuse de la coupe, l’arrêter, la poser par terre et quitter la zone de danger par la voie d’issue prévue. Faire attention aux branches qui tombent et à ne pas trébucher. Faire maintenant tomber l’arbre en enfonçant une cale (Z) dans la coupe horizontale. Nettoyage et entretien Remplacement/changement de la chaîne et du guide Contrôler la chaîne et le guide conformément aux instructions figurant dans le chapitre « Tension de la chaîne ». La rainure périphérique du guide s’use avec le temps. Lors du remplacement de la chaîne, tourner le guide de 180° afin de compenser l’usure. Monter différemment la came de tension de chaîne 17 sur le guide. Contrôler le pignon de la chaîne 22. Lorsque celui-ci est endommagé ou usé en raison d’une sollicitation intense, il doit être remplacé par un service après-vente. Affûtage de la chaîne Avant d’effectuer tous travaux de maintenance, débrancher la fiche de la prise de courant. Remarque : Afin d’assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procéder à intervalles réguliers aux travaux d’entretien suivants. Contrôler la tronçonneuse à chaîne à intervalles réguliers afin de détecter des défauts visibles tels qu’une chaîne détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées. Lors du démontage de la chaîne, veiller à ce que celle-ci soit détendue préalablement à l’aide de la bague de tension de chaîne 13. Au cas où l’on oublierait de détendre la chaîne, l’ensemble SDS risque d’être endommagé. Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu’ils soient correctement montés. Les travaux d’entretien ou de réparation nécessaires doivent être effectués avant d’utiliser la tronçonneuse à chaîne. 38 • 1 609 929 J52 • TMS • 15.03.06 Si, malgré tous les soins apportés à la fabrication et au contrôle de la tronçonneuse à chaîne, celle-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Avant d’envoyer par la poste la tronçonneuse à chaîne, penser à vider le réservoir d’huile. Pour cela, enlever le filtre du réservoir par la suite puis le remettre en place. Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la appareil. La chaîne peut être réaffûtée par des spécialistes dans tous les ateliers de service après-vente agréés pour outillage Bosch. A l’aide du set affûte-chaîne Bosch ou du Dremel-Multi muni du dispositif de ponçage 1453, il est possible d’effectuer soi-même l’affûtage de la chaîne. Respecter les instructions d’affûtage ci-jointes. Français - 10 Contrôle du graissage automatique Nettoyage/Stockage Il est possible de contrôler le bon fonctionnement du graissage automatique de la chaîne, en mettant en fonctionnement la tronçonneuse à chaîne et en la tenant, la pointe dirigée vers un carton ou un papier se trouvant sur le sol. Attention à ne pas toucher le sol avec la chaîne, garder une distance de sécurité de 20 cm. Le graissage automatique fonctionne parfaitement lorsqu’apparaît une tache d’huile qui devient de plus en plus grande. Si, bien que le réservoir d’huile soit rempli, aucune tache d’huile n’apparaît, consulter le chapitre « Dépannage » ou contacter le service après-vente Bosch. Accessoires Chaîne pour guide 350 mm ................................... 2 604 730 000 pour guide 400 mm ................................... 2 604 730 001 Guide DOUBLE GUARD 350 mm ........................................................... 2 602 317 050 400 mm ........................................................... 2 602 317 051 Autres accessoires Set affûte-chaîne/ set de nettoyage ......................................... Huile pour tronçonneuse à chaîne, biologiquement dégradable 1 l........................................................................ Lunettes de protection ............................. Lunettes de protection pour personnes portant des lunettes ........... 39 • 1 609 929 J52 • TMS • 15.03.06

Nettoyer le carter en matière plastique de la tronçonneuse à chaîne à l’aide d’une brosse douce et d’un chiffon propre. Ne pas utiliser d’eau ni de solvants ou détergents abrasifs. Enlever toutes les saletés pouvant adhérer sur la tronçonneuse à chaîne et notamment sur les ouïes de ventilation 26. Après une durée d’utilisation de 1 à 3 heures, démonter la capot 15, le guide et la chaîne et nettoyer à l’aide d’une brosse. A l’aide d’une brosse, enlever toutes les particules pouvant adhérer sous la capot 15, le pignon de la chaîne 22 et la fixation du guide. Nettoyer la buse d’huile 20 à l’aide d’un chiffon propre. Au cas où le mécanisme de tension de la chaîne fonctionnerait difficilement, enlever le couvercle 28 se trouvant dans la couverture 15, tourner l’une par rapport à l’autre le bouton de serrage 14 ainsi que la bague de tension de chaîne 13 de sorte que les particules adhérant à l’intérieur du mécanisme puissent se détacher et tomber. Frapper légèrement sur la couverture 15 afin de faire sortir les particules et, au cas où le mécanisme serait fortement encrassé, utiliser une brosse douce ou de l’air comprimé, en aucun cas n’utiliser des outils quelconques (voir figure K ). Au cas où la tronçonneuse à chaîne devrait être stockée pour une période assez longue, nettoyer la chaîne et le guide. Ranger la tronçonneuse à chaîne dans un endroit sec et sûr, et hors de portée des enfants. Afin d’éviter que de l’huile ne sorte, s’assurer que l’appareil soit posé en position horizontale (vis de remplissage d’huile 4 dirigée vers le haut). Lors du stockage de l’appareil dans son emballage, le réservoir d’huile doit être complètement vidé. Français - 11 Dépannage Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre appareil ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, contactez votre service après-vente. Attention : Avant de procéder au dépannage, arrêter l’appareil et retirer la fiche de la prise de courant. Problème Cause possible Remède La tronçonneuse à Déclenchement du frein de recul chaîne ne fonctionne pas L’alimentation en courant électrique fait défaut Prise de courant défectueuse Câble électrique endommagé Fusible défectueux Le dispositif thermique de protection contre les surcharges est déclenché La tronçonneuse à chaîne travaille par intermittence Câble électrique endommagé Mauvais contact externe Mauvais contact interne Interrupteur Marche/Arrêt défectueux Chaîne trop sèche Pas d’huile dans le réservoir Obturation du dispositif d’aération dans le couvercle du réservoir d’huile Tuyau de sortie d’huile obturé Frein de ralentissement/ frein de recul inopérante, la chaîne n’est pas freinée Tirer le protège-mains 5 avant vers soi (position ➊), de sorte que le point rouge disparaisse au-dessous du marquage Contrôler le système d’alimentation en courant électrique Essayer une autre source de courant, le cas échéant changer de prise Contrôler le câble, et le remplacer éventuellement Remplacer le fusible Appuyer sur le bouton de remise à zéro pour disjoncteur de protection thermique 25 et laisser fonctionner la chaîne 1 minute env. en marche à vide Contrôler le câble, et le remplacer éventuellement Contacter un service après-vente Bosch Contacter un service après-vente Bosch Contacter un service après-vente Bosch Rajouter de l’huile Nettoyer le couvercle du réservoir d’huile Déboucher le tuyau de sortie d’huile Contacter un service après-vente Bosch Chaîne/glissière trop chaude Pas d’huile dans le réservoir Obturation du dispositif d’aération dans le couvercle du réservoir d’huile Tuyau de sortie d’huile obturé Tension trop grande de la chaîne Chaîne émoussée Rajouter de l’huile Nettoyer le couvercle du réservoir d’huile Déboucher le tuyau de sortie d’huile Régler la tension de la chaîne Réaffûter la chaîne ou la remplacer La tronçonneuse à chaîne broute, génère des vibrations ou ne scie pas correctement Tension trop faible de la chaîne Chaîne émoussée Chaîne usée Dents de la chaîne orientées dans la mauvaise direction Régler la tension de la chaîne Réaffûter la chaîne ou la remplacer Remplacer la chaîne Monter à nouveau la chaîne en mettant les dents dans la bonne direction 40 • 1 609 929 J52 • TMS • 15.03.06 Français - 12 Elimination de déchets Bruits et vibrations Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les pays de l’Union Européenne : Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Service après-vente Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France Robert Bosch France S.A.S. Service Après-vente/Outillage 126, rue de Stalingrad 93700 Drancy ✆ Centre d’appels SAV : .................... 01 43 11 90 06 N° vert Conseiller Bosch : ............ 0 800 05 50 51 Valeurs de mesures obtenues conformément à la 2000/14/CE et EN 50144. Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 90 dB (A) ; niveau d’intensité acoustique 103 dB (A). Munissez-vous d’une protection acoustique ! L’accélération réelle mesurée est de 6 m/s 2. Déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50144 conformément aux réglementations 89/336/CEE, 98/37/CE, 2000/14/CE. Contrôle du modèle type de l’union européenne n° 206 00 86 effectué par l’office de contrôle notifié n° 0344. 2000/14/CE : Le niveau d’intensité acoustique L WA garanti est inférieur à 105 dB (A). Procédures d’évaluation de la conformité conformément à l’annexe V. Leinfelden, 23.02.2006. Dr. Egbert Schneider Senior Vice President Engineering Sous réserve de modifications Suisse
