MANUALE UTENTE GKE 40 BCE BOSCH

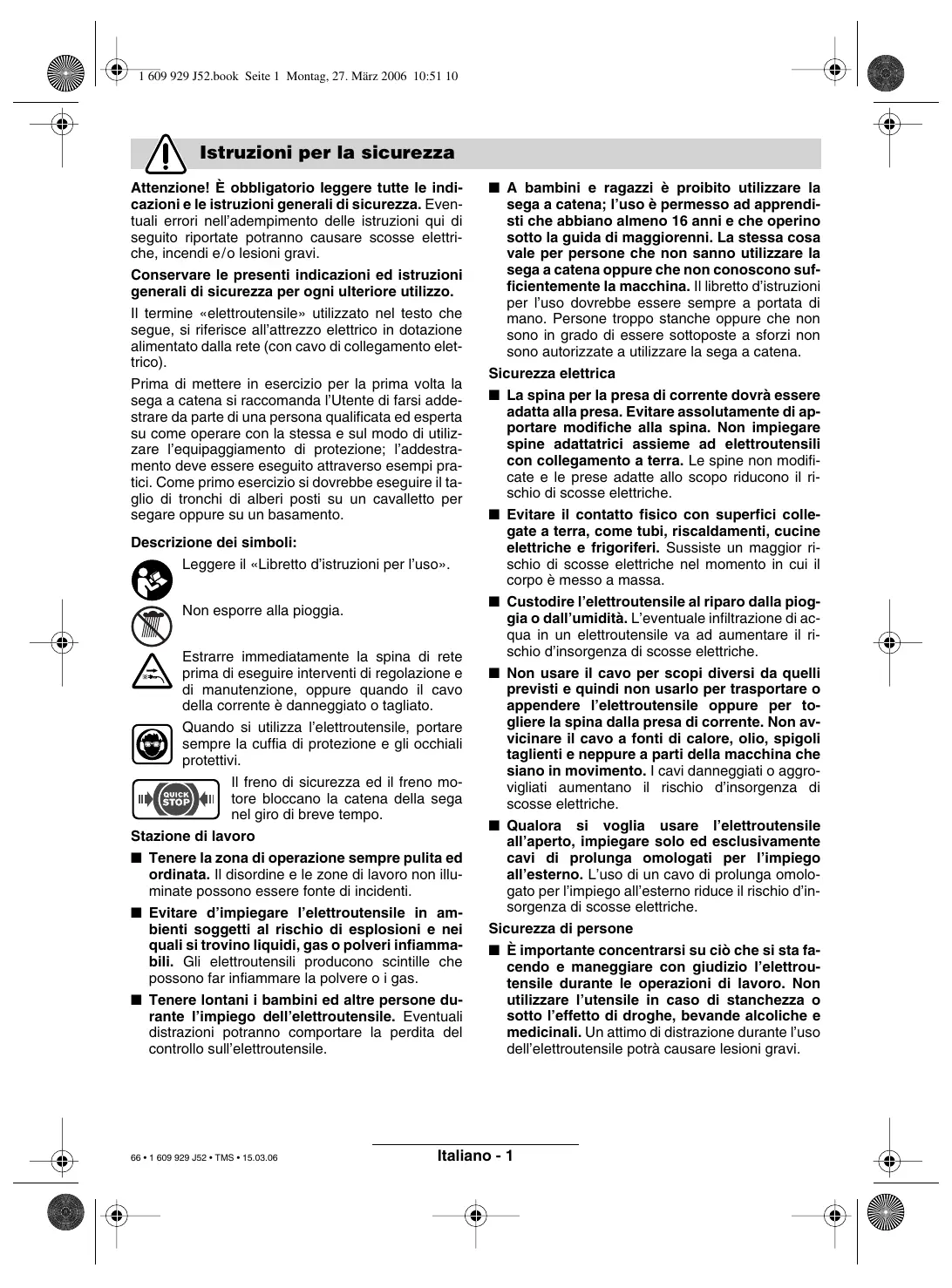

Valores de medida de acordo com 2000/14/CE e EN 50144. O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 90 dB (A). Nível de potência acústica 103 dB (A). Utilize protectores auriculares! A aceleração avaliada é tipicamente de 6 m/s 2. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50144 conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE. Contrôle de modelos CE N° 206 00 86 pelo serviço de exames notificado N° 0344. 2000/14/CE: O nível garantido de potência acústica LWA é inferior a 105 dB (A). Processo de avaliação da conformidade conforme anexo V. Leinfelden, 23.02.2006. Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division 0800 / 70 45446 Reservado o direito a modificações E-Mail: sac@bosch-sac.com.br 65 • 1 609 929 J52 • TMS • 15.03.06 Dr. Eckerhard Strötgen Head of Product Certification Português - 12 1 609 929 J52.book Seite 1 Montag, 27. März 2006 10:51 10 Istruzioni per la sicurezza Attenzione! È obbligatorio leggere tutte le indicazioni e le istruzioni generali di sicurezza. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare le presenti indicazioni ed istruzioni generali di sicurezza per ogni ulteriore utilizzo. Il termine «elettroutensile» utilizzato nel testo che segue, si riferisce all’attrezzo elettrico in dotazione alimentato dalla rete (con cavo di collegamento elettrico). Prima di mettere in esercizio per la prima volta la sega a catena si raccomanda l’Utente di farsi addestrare da parte di una persona qualificata ed esperta su come operare con la stessa e sul modo di utilizzare l’equipaggiamento di protezione; l’addestramento deve essere eseguito attraverso esempi pratici. Come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento. Descrizione dei simboli: Leggere il «Libretto d’istruzioni per l’uso». Non esporre alla pioggia. Estrarre immediatamente la spina di rete prima di eseguire interventi di regolazione e di manutenzione, oppure quando il cavo della corrente è danneggiato o tagliato. Quando si utilizza l’elettroutensile, portare sempre la cuffia di protezione e gli occhiali protettivi. Il freno di sicurezza ed il freno motore bloccano la catena della sega nel giro di breve tempo. Stazione di lavoro ■ Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. ■ Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. ■ Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. 66 • 1 609 929 J52 • TMS • 15.03.06 ■ A bambini e ragazzi è proibito utilizzare la sega a catena; l’uso è permesso ad apprendisti che abbiano almeno 16 anni e che operino sotto la guida di maggiorenni. La stessa cosa vale per persone che non sanno utilizzare la sega a catena oppure che non conoscono sufficientemente la macchina. Il libretto d’istruzioni per l’uso dovrebbe essere sempre a portata di mano. Persone troppo stanche oppure che non sono in grado di essere sottoposte a sforzi non sono autorizzate a utilizzare la sega a catena. Sicurezza elettrica ■ La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. ■ Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. ■ Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. ■ Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l’elettroutensile oppure per togliere la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. ■ Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Sicurezza di persone ■ È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. Italiano - 1 1 609 929 J52.book Seite 2 Montag, 27. März 2006 10:51 10 ■ Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Utilizzando equipaggiamenti di protezione adatti alle specifiche esigenze operative, come maschera di protezione contro la polvere, scarpe sicure contro il pericolo di scivolare, casco di protezione oppure cuffie di protezione, si riduce il pericolo di incidenti. ■ Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa di corrente, assicurarsi che l’elettroutensile sia spento. Il fatto di tenere il dito sopra all’interruttore o di collegare l’elettroutensile acceso all’alimentazione di corrente potrà essere causa di incidenti. ■ Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. ■ Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. ■ Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. ■ In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere. Trattamento accurato ed uso corretto degli elettroutensili ■ Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. ■ Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. ■ Togliere la spina dalla presa di corrente prima di iniziare a regolare l’elettroutensile, di sostituire pezzi di ricambio o di mettere da parte l’elettroutensile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. 67 • 1 609 929 J52 • TMS • 15.03.06 ■ Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. ■ Effettuare accuratamente la manutenzione dell’elettroutensile. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. ■ Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. ■ Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di elettroutensile. Così facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza ■ Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di pericolo per seghe a catena: ■ Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega. ■ Quando la sega è in azione tenere tutte le parti del corpo lontane dalla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo. ■ Non lavorare mai con la sega a catena su un albero. Utilizzando impropriamente una sega a catena su un albero si vengono a creare seri rischi di incidenti. Italiano - 2 1 609 929 J52.book Seite 3 Montag, 27. März 2006 10:51 10 ■ Fissare in modo sicuro il materiale che si intende tagliare. Operare con la sega a catena tenendola fermamente con entrambe le mani. In caso di tronchi e rami liberi, prima di tagliarli, avere cura di fissarli bene utilizzando un cavalletto per segare oppure ricorrendo ad altri accorgimenti adatti. ■ Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all’indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l’operatore e/o fargli perdere il controllo sulla sega a catena. ■ Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile può rimanere impigliato nella catena della sega e colpire l’operatore facendogli perdere l’equilibrio. ■ Portare la sega a catena tenendola all’impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto verso l’indietro. Trasportando oppure conservando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un contatto accidentale con la catena della sega in funzione. ■ Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostituzione di accessori opzionali. Una catena che non sia tesa oppure lubrificata correttamente può rompersi oppure aumentare il rischio di un contraccolpo. ■ Avere cura di tenere le impugnature sempre asciutte, pulite e completamente libere da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controllo. ■ Tagliare solo ed esclusivamente legname. Utilizzare la sega a catena solo per lavori per i quali essa è esplicitamente prevista – Esempio: Non utilizzare la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzando la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose. 68 • 1 609 929 J52 • TMS • 15.03.06 Possibili cause ed accorgimenti per impedire un contraccolpo: – Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio. – Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all’indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell’operatore. – Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell’operatore. – Ognuna di queste reazioni può comportare la perdita di controllo sulla sega ed il pericolo concreto di seri incidenti. Mai fare affidamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue: ■ Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l’operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la sega a catena in modo incontrollato. ■ Evitare una posizione anomala del corpo e non eseguire tagli oltre l’altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della sega a catena quando si presentano situazioni inaspettate. ■ Utilizzare sempre guide di ricambio e catene della sega esplicitamente prescritte dalla casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo. ■ Per quanto riguarda l’affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice. Limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi. Italiano - 3 1 609 929 J52.book Seite 4 Montag, 27. März 2006 10:51 10 Dati tecnici Sega a catena Codice di ordinazione Tendere la catena senza necessità di utensili (SDS) Potenza nominale assorbita Velocità della catena (avanzamento libero)* Lunghezza della lama Tempo di frenatura del frenacatena Tempo di frenatura del freno di arresto graduale Passo della catena Spessore dell’elemento di trazione Quantità degli elementi di trazione Capacità del serbatoio di scorta olio Lubrificazione automatica della catena Peso senza cavo di rete, ca. ** Classe protezione [W] [m/s] [cm] [s] [s] [mm] [ml] [kg] GKE 35 BCE PROFESSIONAL

• limitata tramite sistema elettronico ** misurato con binario di guida e catena Nota bene: Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione della Vostra macchina perché le denominazioni commerciali di singole macchine possono variare. Uso conforme alle norme Elementi della macchina La macchina è idonea per il taglio di legname come p. es. travi di legno, tavole, rami, tronchi ecc. nonché per troncare alberi. Essa può essere utilizzata per tagli per lungo e tagli trasversali rispetto alla direzione delle fibre. La macchina non è adatta per l’esecuzione di tagli di materiali minerali. Introduzione Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro della Vostra sega a catena. Leggere attentamente tali istruzioni. Volume di fornitura Estrarre con attenzione dall’imballaggio tutti i componenti della macchina e controllare che la lista sia completa: – Sega a catena – Copertura per lama – Catena per la sega – Lama – Protezione della catena – Manuale di istruzioni In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina. 69 • 1 609 929 J52 • TMS • 15.03.06 La numerazione degli elementi della macchina si riferisce alla illustrazione della macchina che si trova sulla pagina con la rappresentazione grafica. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l’uso. 1 Impugnatura posteriore 2 Pulsante di sicurezza 3 Interruttore di avvio/arresto 4 Tappo del serbatoio per l’olio 5 Sblocco del frenacatena (protezione mano) 6 Impugnatura anteriore 7 Marcatura «Frenacatena libero» 8 Ruota dentata cilindrica 9 Protezione della catena 10 Catena della sega 11 Lama 12 Denti a presa mordente 13 Anello di tensione della catena, rosso 14 Impugnatura di serraggio 15 Cuffia di protezione 16 Numero di serie 17 Camma per tendere la catena 18 Bullone di fissaggio 19 Traversino di guida per la lama Italiano - 4 1 609 929 J52.book Seite 5 Montag, 27. März 2006 10:51 10

Ugello per l’olio Simbolo della direzione di marcia e di taglio Rocchetto per catena Bullone di recupero della catena Indicatore del livello dell’olio Pulsante di ripristino per interruttore termico di sicurezza 26 Feritoie di ventilazione 27 Visualizzazione dello stato per freno di sicurezza contro i contraccolpi (punto rosso) 28 Coperchio di protezione antipolvere Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! Per la Vostra sicurezza Attenzione! In caso di cavo completamente tagliato, danneggiato oppure aggrovigliato, prima di passare ad eseguire lavori di manutenzione o di pulizia, spegnere la sega a catena ed estrarre la spina di rete. Attenzione! Non toccare la catena in rotazione. Mai utilizzare la sega a catena nelle vicinanze di persone, di bambini o di animali; altrettanto, non utilizzare la macchina dopo aver consumato prodotti alcolici, né dopo aver fatto uso di narcotici, né dopo aver ingerito medicinali anestetizzanti. Sicurezza elettrica Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omologati. Possono essere utilizzati esclusivamente cavi di prolunga del tipo H07-F oppure IEC (60227 IEC 53). In caso di utilizzo della macchina con un cavo di prolunga, è obbligatorio ricorrere a cavi che abbiano le seguenti sezioni trasversali: – 1,0 mm2: massima lunghezza 40 m – 1,5 mm2: massima lunghezza 60 m – 2,5 mm2: massima lunghezza 100 m Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Ogni volta prima di utilizzare la macchina si deve controllare il dispositivo di protezione dalla corrente residua. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure essere coperto da gomma. 70 • 1 609 929 J52 • TMS • 15.03.06 Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione. Il cavo di collegamento deve essere controllato regolarmente e può essere utilizzato soltanto quando è in perfetto stato. Un cavo di collegamento danneggiato può essere riparato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch. Montaggio/Controllo della catena della sega (vedere figura A ) Collegare la sega a catena alla rete di alimentazione solo dopo aver concluso completamente tutte le operazioni di montaggio. ■ Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione. Montaggio della lama fissa e della catena della sega

1. Estrarre con attenzione tutti i componenti dall’imballaggio.

2. Far corrispondere reciprocamente le due

frecce sull’anello di tensione della catena 13 e sulla cuffia di protezione 15.

3. Poggiare la sega a catena su una superficie

piana. Possono essere utilizzate soltanto catene per sega con uno spessore dell’elemento di trazione (larghezza della scanalatura) pari a 1,3 mm.

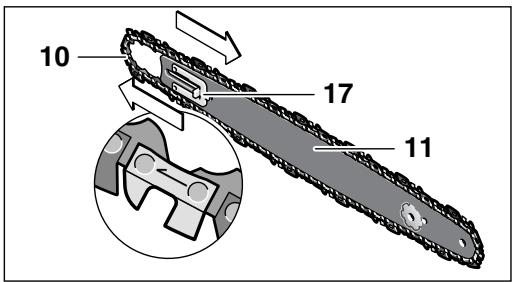

4. Posare la catena della sega 10 nella scanalatura

rotante della lama 11. Fare attenzione al corretto senso di rotazione. Confrontare la catena con il simbolo relativo al senso di rotazione 21. Accertarsi che la camma per tendere la catena 17 sia rivolta verso l’esterno.

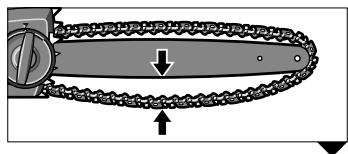

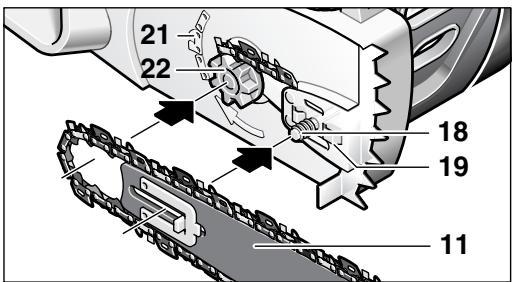

5. Applicare le maglie di catena attorno al rocchetto

per catena 22 e posarvi sopra la lama 11 in modo tale che i traversini di guida per la lama 19 che si trovano dietro il bullone di fissaggio 18 arrivino a fare presa nel foro longitudinale della lama 11.

8. Stringere la cuffia di protezione 15 con l’impugnatura di serraggio 14 senza bloccarla.

La catena della sega non è ancora tesa. L’operazione di tensione della catena della sega avviene procedendo secondo la descrizione contenuta al capitolo «Serraggio della catena della sega» Punto 1 –

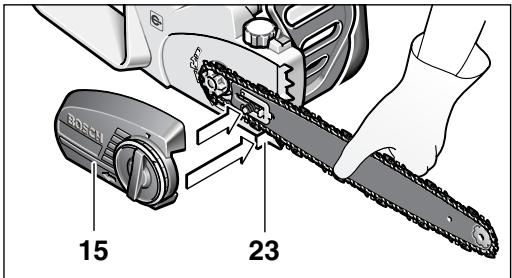

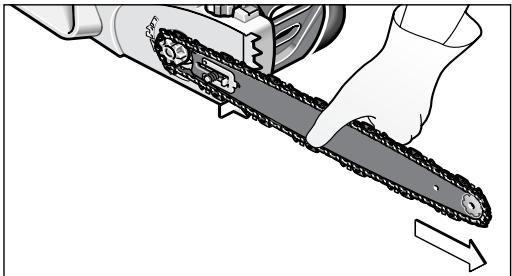

6. Controllare se tutte le parti sono posizionate correttamente e tenere in questa posizione la lama

con la catena. Spingere la lama fissa 11 completamente in avanti. 7. Applicare con precisione la copertura ed accertarsi che il bullone di recupero della catena 23 arrivi a posarsi nell’apposita fessura di guida della cuffia di protezione 15. Serraggio della catena della sega La tensione della catena deve essere controllata ogni volta prima di iniziare a lavorare, dopo aver eseguito i primi tagli e regolarmente ogni 10 minuti durante il periodo in cui si lavora. In modo particolare in caso di catene nuove della sega c’è da aspettarsi che all’inizio si verifica una maggiore espansione. La durata della catena della sega dipende in modo determinante da una sufficiente lubrificazione e da una corretta tensione. Non tendere la catena della sega quando è ancora surriscaldata perché essa si restringe quando si raffredda e poggerebbe quindi in modo troppo teso sulla lama.

1. Poggiare la sega a catena su una superficie

2. Per allentare il blocco della lama, allentare l’impugnatura di serraggio 14 ca. 1 – 3 giri in senso antiorario.

3. Controllare se le maglie di catena poggiano correttamente nella fessura di guida della lama 11 e

sul rocchetto per catena 22.

4. Ruotare l’anello di tensione della catena 13 a

scatti in senso orario fino a quando sarà stata raggiunta la corretta tensione della catena. La meccanica con fase di riposo impedisce che la tensione della catena possa allentarsi. Se l’anello di tensione della catena 13 può essere ruotato soltanto con difficoltà sarà necessario allentare ulteriormente l’impugnatura di serraggio 14 in senso antiorario. L’impugnatura di serraggio 14 può ruotare contemporaneamente, se si regola l’anello di tensione della catena 13. 71 • 1 609 929 J52 • TMS • 15.03.06 Italiano - 6 1 609 929 J52.book Seite 7 Montag, 27. März 2006 10:51 10

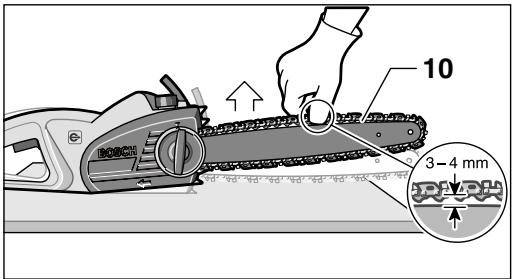

5. La catena della sega 10 è stata tesa correttamente se al centro può essere sollevata di

ca. 3 – 4 mm. Operando con una mano, sollevare la catena della sega nel senso inverso al peso proprio della macchina.

6. Se la tensione della catena della sega 10 è

troppo forte, allentarla ruotando l’anello di tensione della catena 13 in senso antiorario. 7. Una volta raggiunta la tensione ottimale della catena della sega 10, bloccare la lama 11 ruotandola in senso orario con l’impugnatura di serraggio 14. Non utilizzare mai un utensile. – Per l’operazione di riempimento, non togliere l’elemento filtrante. – Riempire il serbatoio dell’olio con apposito olio adesivo biodegradabile per seghe a catena della Bosch. – Accertarsi che nel serbatoio dell’olio non possa penetrarvi sporcizia. Riavvitare il tappo del serbatoio per l’olio 4 e chiudere. Importante: Per permettere la ventilazione tra il serbatoio dell’olio e la zona circostante, tra il filtro ed il tappo del serbatoio per l’olio vi sono quattro piccoli canali di compensazione che sono appositamente previsti per piccole fuoriuscite di olio. Attenzione a posare la sega a catena sempre in posizione orizzontale (tappo del serbatoio per l’olio 4 verso l’alto). Al fine di evitare danni alla sega a catena, utilizzare esclusivamente il raccomandato olio biodegradabile adesivo. Mai utilizzare olio riciclato oppure olio vecchio. In caso di utilizzo di olio non omologato si viene a perdere ogni diritto di garanzia. Messa in funzione Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta della macchina. Le macchine con l’indicazione di 230 V possono essere collegate alla rete di 220 V.

• Lubrificazione della catena (vedere figura B ) Importante: Al momento della consegna della sega a catena, il contenitore per l’olio adesivo è vuoto. Prima di utilizzare la macchina, è quindi importante riempire il contenitore versandovi l’apposito l’olio. Se si utilizza la sega a catena senza l’olio adesivo per seghe a catena oppure quando il livello dell’olio dovesse essere al di sotto della marcatura del minimo si arrecano seri danni alla catena. La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l’esercizio, la lubrificazione della catena della sega avviene automaticamente attraverso l’ugello per l’olio 20 che distribuisce apposito olio adesivo per seghe a catena. Riempimento dell’olio: – Poggiare su una superficie adatta la sega a catena con il tappo del serbatoio per l’olio 4 rivolto verso l’alto. – Pulire con uno straccio la zona intorno al tappo del serbatoio per l’olio 4 e svitare il tappo. 72 • 1 609 929 J52 • TMS • 15.03.06 Avviare ed arrestare la macchina Tenere la sega a catena in posizione come descritto al paragrafo «Lavorare con la sega a catena». Per accendere la macchina, premere verso l’interno il pulsante di sicurezza 2, poi premere completamente l’interruttore di avvio/arresto 3 e tenerlo in questa posizione. A questo punto si può rilasciare il pulsante di sicurezza 2. Per spegnere la macchina rilasciare l’interruttore avvio/arresto 3. Una volta terminata l’operazione di taglio, non cercare di fermare la sega a catena attraverso la protezione per le mani anteriore (si attiverebbe il freno di sicurezza contro i contraccolpi). Protezione termosensibile contro sovraccarichi In caso di sovraccarico della macchina, p. es. in caso di catena non più affilata, il motore può fermarsi allo scattare dell’interruttore termico di sicurezza. Il ripristino avviene premendo il pulsante di ripristino per l’interruttore termico di sicurezza 25. Al termine dell’operazione è necessario far funzionare a vuoto la sega a catena per ca. 1 minuto. Limitatore di spunto alla partenza Grazie all’avviamento dolce e senza contraccolpi della macchina risulta essere sufficiente un fusibile da 16 A. Italiano - 7 1 609 929 J52.book Seite 8 Montag, 27. März 2006 10:51 10 Frenacatena/freno motore La sega a catena è equipaggiata con due dispositivi di sicurezza: Rilasciando l’interruttore di avvio/arresto 3, il freno motore frena la catena. Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all’indietro, si attiva attraverso la protezione mano 5 anteriore. La catena si blocca in 0,1 secondi. Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Spingere in avanti la protezione anteriore a mano 5 (posizione ➋), in modo che il punto rosso 27 sotto la marcatura 7 diventa visibile ed avviare brevemente la sega a catena. La catena non dovrebbe avviarsi. Per poter sbloccare nuovamente il freno di sicurezza, ritirare la protezione anteriore per le mani 5 (posizione ➊), in modo tale da coprire il punto rosso 27 sotto la marcatura 7 (vedere figura D ). Lavorare con la sega a catena Prima dell’operazione di taglio Prima della messa in esercizio e regolarmente nel corso delle operazioni di taglio è indispensabile eseguire i seguenti controlli: – La sega a catena si trova in uno stato adatto a garantire un funzionamento sicuro? – Il serbatoio dell’olio è pieno? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l’indicatore del livello dell’olio 24. Aggiungere dell’altro olio, quando il livello dell’olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contenuto del serbatoio è sufficiente per circa 15 minuti, a seconda delle pause e dell’intensità del lavoro. – La catena è tesa correttamente ed è ben affilata? Durante i lavori di taglio, controllare la tensione della catena ogni 10 minuti. In modo particolare in caso di catene nuove della sega c’è da aspettarsi una maggiore espansione. La stato della catena della sega influenza significativamente la prestazione di taglio. Solo attraverso catene ben affilate è possibile evitare sovraccarichi. – Il frenacatena è sbloccato e si è sicuri che funziona correttamente? – Avete indossato l’equipaggiamento di protezione previsto? Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Indumenti di protezione adatti riducono il rischio di incidenti dovuti a pezzi tagliati proiettati per l’aria ed il pericolo di toccare accidentalmente la catena della sega. 73 • 1 609 929 J52 • TMS • 15.03.06 Contraccolpo della sega (vedere figura D ) Per contraccolpo della sega si intende un improvviso contraccolpo all’indietro oppure in senso verticale della sega a catena che si verifica mentre la sega è in funzione e che può essere provocato dal contatto della punta della sega con il materiale da tagliare oppure quando la catena dovesse bloccarsi. Quando si verifica un contraccolpo della sega, la macchina reagisce in modo imprevedibile e provoca spesso gravi incidenti ferendo gravemente l’operatore oppure anche persone che si soffermano nella zona operativa. In caso di tagli laterali, tagli trasversali e tagli longitudinali è indispensabile operare con particolare attenzione perché in questi casi non è possibile applicare i denti a presa mordente 12. Per evitare il pericolo di contraccolpi della sega: – Accostare la sega a catena al pezzo in lavorazione tenendola in una posizione che sia la più piana possibile. – Mai lavorare con una catena allentata, allargata oppure eccessivamente consumata. – Affilare correttamente la catena della sega attenendosi alle rispettive norme. – Mai eseguire operazioni di taglio tenendo la sega oltre l’altezza della spalla. – Mai segare con la punta della lama. – Tenere la sega a catena sempre bene ferma con entrambe le mani. – Utilizzare sempre una speciale catena Bosch con proprietà di attutire i contraccolpi. – Utilizzare i denti a presa mordente 12 come leva. – Fare attenzione ad avere sempre la corretta tensione della catena. Comportamento generale Tenere la sega a catena sempre ben ferma ed utilizzando entrambe le mani: con la mano sinistra afferrare l’impugnatura anteriore e con la mano destra l’impugnatura posteriore. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate. Mai tentare di eseguire operazioni di taglio con una sola mano. Tenere il cavo della corrente sempre nella parte posteriore, al di fuori del campo operativo della catena della sega e della zona in cui si trova il materiale da tagliare. Avere cura di prendere posizioni tali da impedire che il cavo possa rimanere impigliato tra rami e ramoscelli (vedere figura D ). Mettere in azione ed adoperare la sega a catena esclusivamente prendendo una posizione sicura. Tenere la sega a catena leggermente spostata verso destra rispetto proprio corpo (vedere figura E ). Italiano - 8 1 609 929 J52.book Seite 9 Montag, 27. März 2006 10:51 10 Prima di appoggiare la catena sul legname da tagliare, la catena deve aver raggiunto la sua completa velocità. Nel far questo, utilizzare i denti a presa mordente 12 per fissare la sega a catena sul legname. Durante l’operazione di taglio, utilizzare i denti presa mordente come leva (vedere figura F ). In caso di tagli di rami più robusti oppure di tronchi, applicare i denti a presa mordente man mano su un punto inferiore. A tal fine, ritirare la sega a catena per allentare la presa dei denti mordenti e per applicarla su un punto più basso. Così facendo, non estrarre la sega dal taglio in esecuzione. Durante l’operazione di taglio, non usare forza per premere sulla catena della sega, ma lasciar lavorare la sega esercitando una leggera pressione di leva attraverso il punto di appoggio dei denti a presa mordenti 12. Mai utilizzare la sega a catena tenendola con le braccia tese. Mai tentare di eseguire tagli su punti difficilmente accessibili, né operando stando su una scala. Mai eseguire operazioni di taglio tenendo la sega oltre l’altezza della spalla (vedere figura G ). Per raggiungere i migliori risultati di taglio è indispensabile cercare di non ridurre la velocità della catena sottoponendo la macchina a sovraccarico. Attenzione al momento in cui si arriva alla fine del taglio. Non appena la sega avrà completato il taglio, all’improvviso si percepirà un notevole cambiamento del peso. In questa situazione il rischio di incidenti per gambe e per piedi è molto alto. Togliere la sega dal taglio in esecuzione quando la catena della sega è ancora in azione. Taglio di tronchi (vedere illustrazioni E + H ) Attenersi alle seguenti prescrizioni di sicurezza: Posare il tronco come da illustrazione e poggiarlo in modo tale che le parti appena tagliate non possano chiudersi e bloccare quindi la catena della sega. In caso di pezzetti di legno più corti, prima dell’operazione di taglio, metterli in posizione adatta e bloccarli bene. Tagliare esclusivamente oggetti di legno. Evitare di toccare pietre e chiodi perché potrebbero essere proiettati in aria e potrebbero danneggiare la catena della sega o creare seri pericoli per l’incolumità dell’operatore o delle persone che si trovano nelle vicinanze. Mai avvicinare la sega in azione a reti metalliche di recinzione oppure a pavimenti. La sega non è adatta per eseguire tagli su rami fini. I tagli longitudinali devono essere eseguiti con estrema accuratezza perché in questi casi non è possibile utilizzare i denti a presa mordente 12. Eseguire i tagli tenendo la macchina con un’angolatura che sia la più piatta possibile al fine di evitare il pericolo di un contraccolpo della sega. 74 • 1 609 929 J52 • TMS • 15.03.06 In caso di lavori di taglio da eseguire su un pendio, lavorare sempre stando alla parte superiore oppure lateralmente rispetto a tronchi verticali oppure a materiale da tagliare poggiato per terra in posizione orizzontale. Attenzione a non inciampare su resti di tronchi d’alberi, rami, radici, ecc
• Taglio di legname sotto sollecitazione (vedere figura H ) In caso di taglio di legname, rami oppure alberi che si trovano sotto sollecitazione vi è il pericolo di provocare incidenti. In casi del genere è importante operare con la massima attenzione. Questi tipi di lavori dovrebbero essere eseguiti soltanto da personale specializzato appositamente addestrato. Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) per un terzo attraverso il tronco e poi tagliare il tronco completamente da sotto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Così facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da sotto (Y) per un terzo verso l’alto e poi tagliare il tronco completamente da sopra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Taglio di alberi (vedere figura I ) Portare sempre un elmetto al fine di proteggersi da rami che potrebbero cadere. Tramite la sega a catena è possibile tagliare soltanto alberi il cui diametro del tronco sia minore della lunghezza della lama stessa. ➊ Assicurare la zona di operazione. Accertarsi che nella zona di operazione non si trovino né persone, né animali. Mai tentare di liberare una sega rimasta bloccata lasciando il motore della sega in moto. Per liberare la catena della sega, utilizzare dei cunei di legno. Se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell’albero deve corrispondere almeno al doppio dell’altezza dell’albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l’ente di approvvigionamento dell’energia. In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell’albero che si intende abbattere perché il tronco dell’albero dopo il taglio probabilmente rotolerà oppure scivolerà verso il basso. Italiano - 9 1 609 929 J52.book Seite 10 Montag, 27. März 2006 10:51 10 ➋ Prima di iniziare l’operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d’emergenza e, se necessario, se ne dovrà preparare una. La via di fuga di emergenza deve essere agibile nella direzione diagonalmente opposta a quella della prevista linea di caduta. ➌ Per poter determinare la direzione della caduta dell’albero, prima dell’abbattimento è necessario prendere in considerazione la pendenza naturale dell’albero, la posizione dei rami più grossi e la direzione del vento. Liberare l’albero da ogni tipo di sporcizia, materiale pietroso, corteccia staccata dal tronco, chiodi, graffe e fili di ferro. Esecuzione di intaglio a tacche: Tagliare ad angolo retto rispetto alla direzione della caduta un intaglio (X – W) con una profondità pari ad 1/3 del diametro del tronco dell’albero. Eseguire prima l’intaglio a tacche inferiore orizzontale. Questa procedura consente di evitare che la catena della sega oppure il binario di guida possano rimanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche. Esecuzione del taglio di abbattimento: Eseguire il taglio di abbattimento (Y) almeno 50 mm sopra il taglio orizzontale dell’intaglio a tacche. Eseguire il taglio di abbattimento in posizione parallela rispetto all’intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l’albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completamente la striscia ritagliata. Quando il taglio di abbattimento si avvicina alla cerniera l’albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l’albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all’indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel taglio cunei di legno, di materiale sintetico o di lega leggera in modo da aprire ulteriormente il taglio e dare all’albero la linea di caduta richiesta. Quando l’albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla ed abbandonare l’area di pericolo utilizzando la via di fuga precedentemente determinata. Attenzione a rami che potrebbero cadere dall’alto ed evitare di inciampare. Conficcando un cuneo (Z) nel taglio orizzontale, l’albero deve essere dunque abbattuto. 75 • 1 609 929 J52 • TMS • 15.03.06 Cura e manutenzione Prima di eseguire ogni intervento di manutenzione, estrarre la spina di rete. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione. Controllare regolarmente se la sega a catena abbia dei difetti visibili come per esempio potrebbe essere una catena libera, sbalzata fuori della guida oppure anche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati. Smontando la catena della sega è necessario tenere presente che questa deve essere prima allentata con l’anello di tensione della catena 13. Dimenticando di allentare la catena vi è il pericolo di provocare danni al gruppo SDS. Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguiti prima di applicare la sega a catena. Se nonostante gli accurati procedimenti di produzione e di controllo la sega a catena dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. Prima di spedire le seghe a catena si prega di assolutamente di scaricare il serbatoio dell’olio. A tal fine, estrarre il filtro dal serbatoio e riapplicarlo una volta terminata l’operazione. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio! Sostituire/girare la catena della sega e la lama Controllare la catena della sega e la lama seguendo le istruzioni riportate al paragrafo «Controllo della catena della sega». La scanalatura di guida della lama, con il tempo è soggetta ad usura. Quando si sostituisce la catena della sega, ruotare la lama di 180° al fine di compensarne l’usura. Montare la camma per tendere la catena 17 in altra posizione sulla lama fissa. Controllare il rocchetto per catena 22. Se dovesse essere usurato oppure danneggiato per via degli alti carichi cui è stato sottoposto, farlo sostituire presso un Centro di Assistenza Clienti. Italiano - 10 1 609 929 J52.book Seite 11 Montag, 27. März 2006 10:51 10 Affilatura della catena della sega Pulizia/Immagazzinaggio La catena della sega può essere riaffilata a regola d’arte presso un qualunque Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato. Attraverso il dispositivo affilalame Bosch per seghe a catena oppure tramite il Dremel-Multi con l’inserto per smerigliatura 1453 è possibile riaffilare la catena senza ricorrere all’aiuto di altri utensili. Attenersi alle istruzioni allegate relative all’operazione di affilatura. Controllo dell’automatismo di lubrificazione Il funzionamento della lubrificazione automatica della catena può essere controllato avviando la sega e tenendo la punta rivolta verso un pezzo di cartone o di carta poggiato sul pavimento. Attenzione! Non toccare il pavimento con la catena! Mantenere una distanza di sicurezza di almeno 20 cm. Se così facendo si nota una scia di olio che diventa sempre più grande, significa che l’automatismo di lubrificazione funziona correttamente. Se invece non si riscontra nessuna traccia d’olio nonostante il serbatoio dell’olio sia pieno, leggere il paragrafo «Ricerca di causa di anomalie» oppure rivolgersi al Servizio Clienti Bosch. Accessorio opzionale Catena per la sega per lama 350 mm p. 2
• 604 730 000 per lama 400 mm p. 2
• 604 730 001 Lama DOUBLE GUARD 350 mm p. 2
• 602 317 050 400 mm p. 2
• 602 317 051 Ulteriori accessori Gruppo di accessori affilalame e per la pulizia p. 2
• 607 000 180 Olio per sega a catena, biodegradabile 1 l p. 2
• 607 000 181 Occhiali di sicurezza p. 2
• 607 990 041 Occhiali di sicurezza per chi porta occhiali da vista 607 990 037 76 • 1 609 929 J52 • TMS • 15.03.06 Pulire la cuffia di protezione sagomata in materiale sintetico della sega a catena utilizzando una spazzola morbida ed uno straccio pulito. Non è permesso utilizzare né acqua, né solventi, né prodotti di lucidatura. Eliminare ogni tipo di sporcizia ed in special modo dalle feritoie di ventilazione 26 del motore. In seguito ad una durata di impiego di 1 fino a 3 ore, smontare la cuffia di protezione 15, la lama e la catena e pulire utilizzando una spazzola. Pulire la zona sotto la cuffia di protezione 15, il rocchetto per catena 22 ed il fissaggio della lama togliendo con una spazzola ogni tipo di sporcizia rimastavi attaccata. Pulire l’ugello per l’olio 20 utilizzando uno straccio pulito. In caso di meccanismo di serraggio della catena che funziona con difficoltà, togliere nella cuffia di protezione 15 il coperchio di protezione antipolvere 28, girare l’impugnatura di serraggio 14 nonché l’anello di tensione della catena 13 in senso reciprocamente contrario in modo tale da far staccare e cadere verso il basso i depositi di sporcizia formatisi all’interno del sistema meccanico. Battere leggermente la cuffia di protezione 15; in caso di meccanismo con tenaci depositi di sporcizia, pulire utilizzando una spazzola morbida oppure aria compressa. In ogni caso, evitare assolutamente di utilizzare qualsiasi tipo di utensile (vedere figura K ). Qualora si volesse immagazzinare la sega a catena per maggiori periodi di tempo, pulire la catena della sega e la lama. Conservare la sega a catena in un posto sicuro che sia asciutto e che non sia accessibile a bambini. Per impedire una perdita di olio, accertarsi che la macchina venga posata in posizione orizzontale (vite del foro di riempimento dell’olio 4 orientata verso l’alto). Se per conservare in deposito si utilizza l’imballaggio di vendita, il serbatoio dell’olio deve essere svuotato completamente. Italiano - 11 1 609 929 J52.book Seite 12 Montag, 27. März 2006 10:51 10 Individuazione dei guasti e rimedi La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Avvertenza: Spegnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto. Problema Possibili cause Rimedi La sega a catena non fun- È scattato il freno di sicurezza ziona Manca l’alimentazione della corrente Presa difettosa Cavo della corrente danneggiato Valvola di sicurezza difettosa La protezione termosensibile contro sovraccarichi è scattata La sega a catena lavora ad intermittenza Cavo della corrente danneggiato Contatto esterno labile Contatto interno labile Interruttore avvio/arresto difettoso Catena della sega asciutta Manca olio nel serbatoio dell’olio La disaerazione nel tappo del serbatoio per l’olio è otturata Canale della fuoriuscita dell’olio otturato Freno di arresto graduale/ freno di sicurezza contro i contraccolpi inefficace, la catena non viene frenata Catena/binario di guida troppo caldi Controllare il cavo di alimentazione e, se necessario, sostituirlo Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch Versare dell’olio riempiendo il serbatoio Pulire il tappo del serbatoio per l’olio Liberare il canale della fuoriuscita dell’olio Rivolgersi ad un’officina specializzata Bosch Manca olio nel serbatoio dell’olio La disaerazione nel tappo del serbatoio per l’olio è otturata Canale della fuoriuscita dell’olio otturato Tensione della catena troppo alta Catena non più affilata La sega a catena si Tensione della catena troppo lenta inceppa, vibra oppure non Catena non più affilata taglia correttamente Catena eccessivamente consumata Dentatura della sega indica nella direzione sbagliata 77 • 1 609 929 J52 • TMS • 15.03.06 Tirare indietro la protezione per le mani 5 alla posizione ➊ di partenza in modo da coprire il punto rosso Controllare l’alimentazione della corrente Provare altre sorgenti di corrente e, se necessario, cambiare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola Premere il pulsante di ripristino per interruttore termico di sicurezza 25 e far funzionare la sega a catena per ca. 1 minuto a vuoto Italiano - 12 Versare dell’olio riempiendo il serbatoio Pulire il tappo del serbatoio per l’olio Liberare il canale della fuoriuscita dell’olio Regolare la tensione della catena Riaffilare la catena oppure sostituirla Regolare la tensione della catena Riaffilare la catena oppure sostituirla Sostituire la catena Montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta 1 609 929 J52.book Seite 13 Montag, 27. März 2006 10:51 10 Smaltimento Informazioni sulla rumorosità e sulla vibrazione Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Centro di Assistenza Clienti Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano p. 2

....................................................... +39 02 / 36 96 26 63 Fax ....................................................... +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch ......... +39 02 / 36 96 23 14 www.Bosch.it Valori misurati conformemente alla norma CE 2000/14 e EN 50144. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 90 dB (A). Potenza della rumorosità 103 dB (A). Utilizzare le cuffie di protezione! L’accelerazione misurata raggiunge di solito il valore di 6 m/s2. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14. Prova di omologazione num. 206 00 86 attraverso stazione di collaudo notificata num. 0344. CE 2000/14: Il livello della potenza sonora L WA garantito è minore di 105 dB (A). Procedimento di valutazione della conformità secondo appendice V. Leinfelden, 23.02.2006. Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division Svizzera
