MANUAL DE UTILIZADOR GKE 40 BCE BOSCH

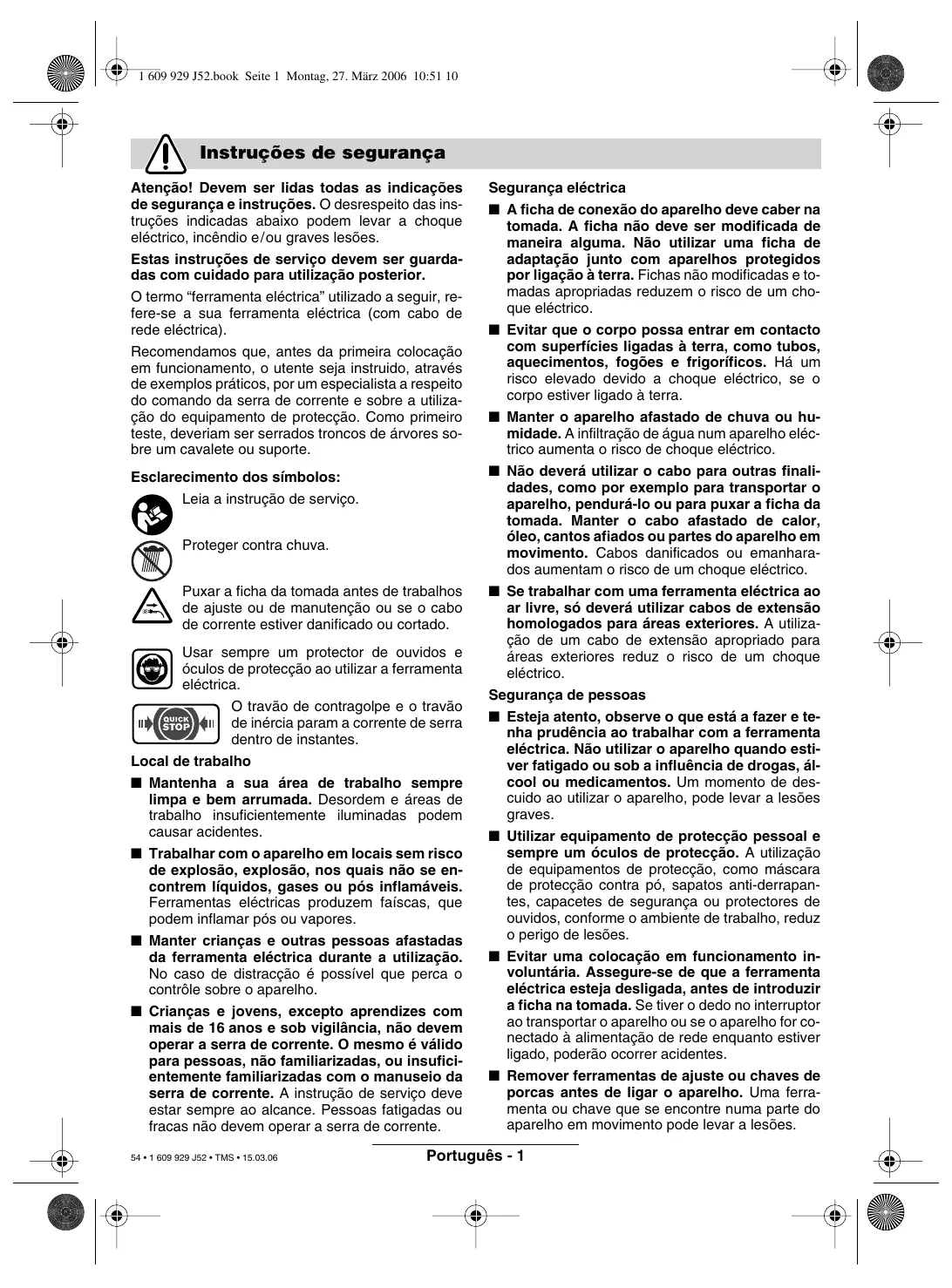

+56 (0)2 / 520 3100 E-Mail: emasa@emasa.cl Información sobre ruidos y vibraciones Determinación de los valores de medición según norma 2000/14/CE y EN 50144. El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 90 dB (A); nivel de potencia de sonido 103 dB (A). ¡Usar protectores auditivos! La aceleración se eleva normalmente a 6 m/s 2. Declaración de conformidad Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE. Inspección de muestras constructivas de la CE Nº 206 00 86 realizada por el servicio de inspección notificado Nº 0344. 2000/14/CE: El nivel de potencia acústica L WA que se garantiza, es inferior a 105 dB (A). Procedimiento para evaluación de la conformidad según apéndice V. Leinfelden, 23.02.2006. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division Reservado el derecho de modificaciones Español - 12 1 609 929 J52.book Seite 1 Montag, 27. März 2006 10:51 10 Instruções de segurança Atenção! Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque eléctrico, incêndio e/ou graves lesões. Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior. O termo “ferramenta eléctrica” utilizado a seguir, refere-se a sua ferramenta eléctrica (com cabo de rede eléctrica). Recomendamos que, antes da primeira colocação em funcionamento, o utente seja instruido, através de exemplos práticos, por um especialista a respeito do comando da serra de corrente e sobre a utilização do equipamento de protecção. Como primeiro teste, deveriam ser serrados troncos de árvores sobre um cavalete ou suporte. Esclarecimento dos símbolos: Leia a instrução de serviço. Proteger contra chuva. Puxar a ficha da tomada antes de trabalhos de ajuste ou de manutenção ou se o cabo de corrente estiver danificado ou cortado. Usar sempre um protector de ouvidos e óculos de protecção ao utilizar a ferramenta eléctrica. O travão de contragolpe e o travão de inércia param a corrente de serra dentro de instantes. Local de trabalho ■ Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes. ■ Trabalhar com o aparelho em locais sem risco de explosão, explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. ■ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o contrôle sobre o aparelho. ■ Crianças e jovens, excepto aprendizes com mais de 16 anos e sob vigilância, não devem operar a serra de corrente. O mesmo é válido para pessoas, não familiarizadas, ou insuficientemente familiarizadas com o manuseio da serra de corrente. A instrução de serviço deve estar sempre ao alcance. Pessoas fatigadas ou fracas não devem operar a serra de corrente. 54 • 1 609 929 J52 • TMS • 15.03.06 Segurança eléctrica ■ A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. ■ Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. ■ Manter o aparelho afastado de chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. ■ Não deverá utilizar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emanharados aumentam o risco de um choque eléctrico. ■ Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão homologados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. Segurança de pessoas ■ Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho, pode levar a lesões graves. ■ Utilizar equipamento de protecção pessoal e sempre um óculos de protecção. A utilização de equipamentos de protecção, como máscara de protecção contra pó, sapatos anti-derrapantes, capacetes de segurança ou protectores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões. ■ Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de introduzir a ficha na tomada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. ■ Remover ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Português - 1 1 609 929 J52.book Seite 2 Montag, 27. März 2006 10:51 10 ■ Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas. ■ Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. ■ Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização destes dispositivos reduz o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas ■ Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta eléctrica apropriada. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. ■ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. ■ Puxar a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança evita o arranque involuntário do aparelho. ■ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. ■ Tratar o aparelho com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. ■ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. ■ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. 55 • 1 609 929 J52 • TMS • 15.03.06 Serviços ■ Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de aviso para serras de corrente: ■ Usar óculos de protecção e protector de ouvidos Recomendamos a utilização de equipamentos de protecção para a cabeça, mãos, pernas e pés. Equipamentos de protecção adequados reduzem o risco de lesões devido a aparas a voar e no caso de um contacto involuntário com a corrente de serra. ■ Manter todos os membros do corpo afastados da corrente da serra enquanto a serra estiver em movimento. Assegure-se de que a corrente da serra não possa entrar em contacto com qualquer objecto antes de ligar a serra. Durante o trabalho com uma serra de corrente é suficiente um momento de falta de atenção, para que a corrente da serra agarre a roupa ou corte partes do corpo. ■ Não trabalhe com a serra de corrente trepado em cima de uma árvore. A operação de uma serra de corrente trepado numa árvore apresenta riscos de lesões. ■ Fixar o material a ser serrado. Operar a corrente de serra firmemente com ambas as mãos. Fixar troncos soltos e galhos com grampos, com cavalete ou com meios auxiliares apropriados. ■ Ao cortar um galho sob tensão, deverá sempre contar com que ricocheteie. Logo que a tensão nas fibras da madeira for aliviada, é possível que o galho esticado atinja a pessoa a operar o aparelho e/ou leve à perda de controlo sobre a serra de corrente. ■ Tenha especial cuidado ao cortar arbustos e árvores jovens. O material fino pode se enganchar na corrente de serra e golpear a pessoa a operar o aparelho ou desequilibrá-la. ■ Transportar a serra de corrente pelo punho e com a corrente de serra parada e com o carril de guia indicando para trás. Para o transporte e para a arrecadação da corrente de serra, deverá sempre aplicar a cobertura de protecção. O manuseio cuidadoso da serra de corrente reduz a probabilidade de um contacto inadvertido com a serra de corrente. ■ Seguir as instruções para a lubrificação, a tensão da corrente e a substituição de acessórios. Uma corrente incorrectamente tensionada ou lubrificada pode romper ou aumentar o risco de um contragolpe. ■ Manter os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos, são escorregadios e levam à perda de controlo. Português - 2 1 609 929 J52.book Seite 3 Montag, 27. März 2006 10:51 10 ■ Só serrar madeira. A serra de corrente só deve ser utilizada para trabalhos, para os quais é destinada – Exemplo: Não utilizar a serra de corrente para serrar plásticos, muramentos ou materiais de construção, que não sejam de madeira. A utilização da serra de corrente para trabalhos que não correspondam às disposições pode levar à situações perigosas. Causas e evitação de contragolpes: – Podem ocorrer contragolpes, se a ponta do carril de guia entrar em contacto com um objecto ou se a madeira se curvar e a corrente da serra for emperrada no corte. – Um contacto com a ponta do carril pode causar uma inesperada reacção direccionada para trás, durante a qual o carril de guia é golpeado para cima e na direcção da pessoa a operar a máquina. – Se a corrente da serra emperrar no canto superior da barra de guia, é possível que a barra possa ser golpeada no sentido de operação. – Cada uma destas reacções pode levar à perda de controlo sobre a serra e possivelmente causar graves lesões. Não confie exclusivamente nos dispositivos de segurança montados na serra de corrente. Como utilizador de uma serra de corrente, deveria tomar diversas providências para assegurar um trabalho sem acidentes nem lesões. Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir: ■ Segurar a serra firmemente com ambas as mãos, de modo que o polegar e os dedos circundem os punhos. Posicionar o corpo e os braços, de modo que possam suportar as forças de um contragolpe. Se forem tomadas providências apropriadas, a pessoa a operar a ferramenta poderá controlar as forças de um contragolpe. Jamais soltar a serra de corrente. ■ Evitar uma postura anormal e não serrar acima da altura dos ombros. Desta forma é evitado um contacto involuntário com a ponta da barra e possibilitado um melhor controle da serra de corrente em situações inesperadas. ■ Utilizar sempre as barras e as serras de correntes sobressalentes prescritas pelo fabricante. Barras e serras de corrente incorrectas podem levar a um rompimento da corrente ou a contragolpes. ■ Siga as instruções do fabricante para afiar e para a manutenção da corrente da serra. Limitadores de profundidade muito baixos aumentam a tendência a contragolpes. Dados técnicos do aparelho Serra de corrente N° de encomenda Fixar a corrente sem utilizar ferramentas (SDS) Potência nominal consumida Velocidade da corrente (em marcha em vazio)* Comprimento da lança Tempo de bloqueio da serra de corrente Tempo de frenação do travão de inércia Divisão da corrente Espessura do elo propulsor Número dos elos propulsores Quantidade de enchimento do compartimento de óleo Lubrificação automática da corrente Peso sem cabo de rede, aprox. ** Classe de protecção

4,8 / II Nota: Observe o número do produto sobre a placa de identificação do seu aparelho, pois as designações comerciais dos diversos aparelhos podem variar. 56 • 1 609 929 J52 • TMS • 15.03.06 Português - 3 1 609 929 J52.book Seite 4 Montag, 27. März 2006 10:51 10 Utilização de acordo com as disposições O aparelho é destinado para serrar madeira como p. ex. vigas de madeira, tábuas, galhos, troncos etc., assim como para cortar árvores. A máquina pode ser utilizada para cortes longitudinais e transversais em relação ao sentido das fibras. Este aparelho é apropriado para serrar materiais minerais. Introdução Este manual contém instruções sobre a montagem correcta e a utilização segura da sua serra de corrente. É importante, que estas instruções sejam lidas atentamente. Componentes fornecidos Todas as peças do aparelho devem ser retiradas cuidadosamente da embalagem e deverá controlar se está tudo completo: – Serra de corrente – Cobertura – Serra de corrente – Lança – Protecção da corrente – Instrução de serviço Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado. Elementos do aparelho A numeração dos elementos do aparelho referem-se à apresentação do aparelho na página de gráficos. Por favor abrir a página de aba com a apresentação do aparelho, e deixe esta página aberta durante a leitura desta instrução de serviço. 1 Punho traseiro 2 Bloqueio de ligação 3 Interruptor de ligar/desligar 4 Fecho do tanque de óleo 5 Accionamento do travão de corrente 6 Punho dianteiro 7 Marca “Travão da corrente liberado” 8 Estrela de desvio 9 Protecção da corrente 10 Corrente de serra 11 Lança 57 • 1 609 929 J52 • TMS • 15.03.06

Esbarro de garras Anel para tensão da corrente, vermelho Manípulo de aperto Cobertura Número de série Ressalto para tensão de corrente Pino de fixação Nervura de guia da lança Bocal de óleo Símbolo do sentido de marcha e de sentido de corte Roda da corrente Pino de retenção da corrente Indicação do nível de óleo Botão de reposição do interruptor de protecção térmica Aberturas de ventilação Indicação de estado para o travão de retenção (ponto vermelho) Tampa de protecção contra pó Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Para sua segurança Atenção! Antes de trabalhos de manutenção ou de limpeza, caso o cabo estiver cortado, danificado ou emaranhado, deverá desligar a serra de corrente e puxar a ficha da tomada. Cuidado! Não tocar nas correntes em movimento. A serra de corrente não deve de modo algum ser operada nas proximidades de pessoas, crianças ou animais, também não após o consumo de álcool, drogas ou de medicamentos narcotizantes. Segurança eléctrica Para a sua segurança, esta máquina tem um isolamento duplo e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de extensão homologados. Só devem ser utilizados cabos de extensão do modelo H07-F ou IEC (60227 IEC 53). Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros do condutor: – 1,0 mm2: máximo comprimento de 40 m – 1,5 mm2: máximo comprimento de 60 m – 2,5 mm2: máximo comprimento de 100 m Português - 4 1 609 929 J52.book Seite 5 Montag, 27. März 2006 10:51 10 Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA). com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com uma redução de tracção. O cabo de ligação deve ser controlado regularmente, para verificar se há danos e só deverá ser utilizado em perfeito estado de funcionamento. Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.

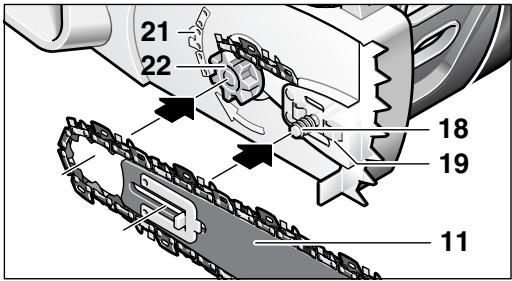

5. Colocar os elos da corrente em volta da roda da

corrente 22 e aplicar a lança 11 de modo que as ranhuras de guia da lança 19 que se encontram na frente e atrás dos pinos de fixação 18 engatem no orifício oblongo da lança 11.

Montagem/tensão da corrente da serra (veja figura A )

Apenas ligar a serra de corrente à corrente de rede eléctrica após a montagem completa. ■ Durante o manuseio da serra de corrente deverá usar sempre luvas de protecção. Montagem da serra e da corrente de serra

1. Desembalar cuidadosamente todas as peças.

sobre o anel de tensão da corrente 13 e a cobertura 15 devem coincidir.

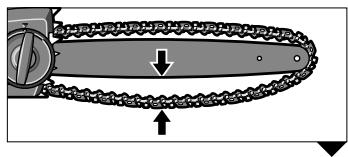

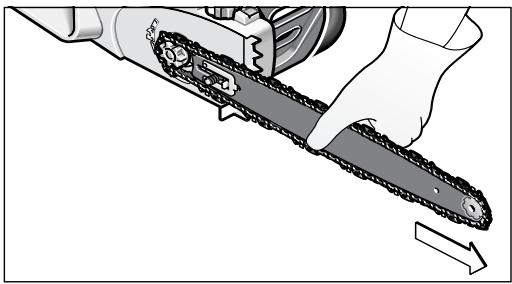

6. Controlar, se todas as partes estão correctamente colocadas e que mantenham a lança com

a corrente nesta posição. Deslocar a serra 11 completamente para frente.

3. Colocar a serra de corrente sobre uma superfície

plana. Só devem ser utilizadas correntes de serras com uma espessura de elemento propulsor (largura da ranhura) de 1,3 mm.

4. Colocar a corrente de serra 10 na ranhura da

lança 11. Observe o sentido correcto da marcha. Comparar a corrente com o símbolo de sentido de marcha 21. Assegure-se de que o ressalto para tensão da corrente 17 aponte para fora.

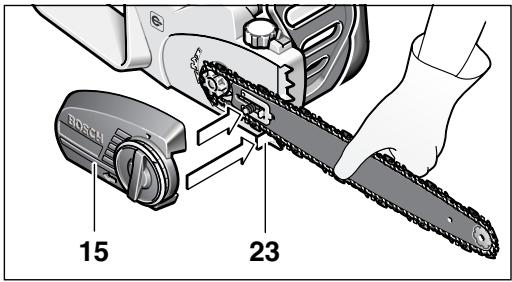

7. Colocar a cobertura com exactidão e assegurar

que o pino de retenção da corrente 23 venha a parar na ranhura de guia da cobertura 15.

A corrente de serra ainda não está tensionada. Esticar a corrente de serra como descrito em “Esticar a corrente de serra” ponto 1 – 7. Esticar a corrente de serra A tensão da corrente deve ser controlada antes de iniciar o trabalho, após os primeiros cortes e durante o trabalho com a serra, regularmente a cada 10 minutos. Principalmente no caso de correntes de serra novas, deverá contar inicialmente com maiores alargamentos. A vida útil da corrente de serra depende principalmente de uma lubrificação suficiente e uma tensão correcta. Não esticar a corrente de serra se esta estiver demasiadamente aquecida, pois ela se encolherá após arrefecer, e estaria muito esticada sobre a lança.

1. Colocar a serra de corrente sobre uma superfície

2. Soltar o manípulo de aperto da corrente 14 por

aprox. 1 a 3 voltas no sentido contrário dos ponteiros do relógio, para soltar a lança.

3. Controlar, se os elos da corrente se encontram

correctamente na nervura de guia da lança 11 e sobre a roda da corrente 22.

6. Se a corrente de serra 10 tiver sido demasiadamente esticada, deverá girar o anel para esticar

a corrente 13 no sentido contrário dos ponteiros do relógio e aliviar a tensão.

7. Fixar a lança 11 girando o manípulo de aperto 14

para a direita, quando a corrente de serra 10 estiver perfeitamente esticada. Não usar ferramentas.

Lubrificação da corrente (veja figura B ) Importante: A serra de corrente não é fornecida cheia de óleo de corrente de serra. É importante que esta seja abastecida com óleo antes da utilização. A utilização da serra de corrente sem óleo de aderência para correntes de serra ou com um nível de óleo inferior à marca mínima, levará à danificação da serra de corrente. A vida útil e a potência de corte da corrente depende de uma lubrificação ideal. Por este motivo a serra de corrente é automaticamente lubrificada com óleo de aderência para correntes de serra durante o funcionamento através do bocal de óleo 20.

4. Girar o anel vermelho para esticar a corrente 13

no sentido dos ponteiros do relógio, até alcançar a tensão correcta da corrente. O mecanismo de catraca evita o alívio da tensão da corrente. Se houver dificuldades de girar o anel para esticar a corrente 13, será necessário continuar a soltar o manípulo de aperto 14 no sentido dos ponteiros do relógio. O manípulo de aperto 14 pode girar junto, quando o anel para esticar a corrente 13 for ajustado.

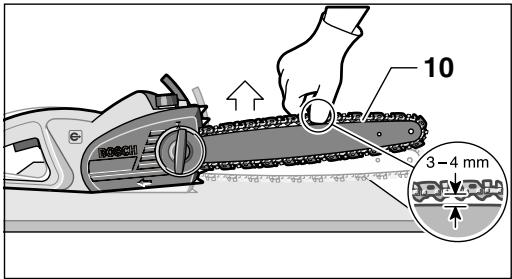

5. A corrente de serra 10 está correctamente esticada, se puder ser elevada no centro por aprox.

• 3 a 4 mm. Isto deveria ser realizado, puxando com uma mão a corrente de serra para cima, contra o peso próprio do aparelho. 59 • 1 609 929 J52 • TMS • 15.03.06 Encher o tanque de óleo: – Apoiar a serra de corrente com o fecho do tanque de óleo 4 para cima, sobre uma base apropriada. – Limpar com um pano a área em volta do fecho do tanque de óleo 4 e desaparafusar o fecho. – Não remover o filtro intercalado ao abastecer. – Encher o tanque de óleo com óleo biodegradável Bosch para correntes de serra. – Observe que não entre sujidade no tanque de óleo. Aparafusar novamente o fecho do tanque de óleo 4 e fechar. Português - 6 1 609 929 J52.book Seite 7 Montag, 27. März 2006 10:51 10 Importante: Para possibilitar a troca de ar entre o tanque de óleo e o meio ambiente, existem quatro pequenos canais de compensação entre o crivo e o fecho do tanque, pelos quais pode escapar um pouco de óleo. Tenha atenção que a serra sempre seja depositada na posição horizontal (fecho do tanque de óleo 4 para cima). Utilize exclusivamente óleo de aderência biodegradável recomendado, para evitar um dano da serra de corrente. Jamais utilize óleo reciclado ou óleo velho. O emprego de óleo não homologado invalida a garantia. Colocar em funcionamento Tenha em atenção a tensão de rede! A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V. Ligar e desligar Segurar a serra de corrente como descrito em “Trabalhar com a serra de corrente”. Para colocar em funcionamento o aparelho, deverá pressionar o bloqueio de ligação 2, pressionar completamente o interruptor de ligar/desligar 3 e mantê-lo nesta posição. Agora poderá soltar o bloqueio de ligação 2. Para desligar, deverá soltar o interruptor de ligar/ desligar 3. Após terminar de serrar, não deverá parar a corrente de serra accionando a protecção dianteira para a mão (activar o travão de contra-golpe). Protecção contra sobre-carga dependente da temperatura No caso de sobre-carga do aparelho, p. ex. se a corrente estiver obtusa, é possível que o motor páre devido ao accionamento do interruptor de protecção térmica. A reposição deve então ser efectuada pressionando o botão de reposição do interruptor de protecção térmica 25. Em seguida deverá operar a serra de corrente durante aprox. 1 minuto na marcha em vazio. Limitação da corrente de arranque Devido ao arranque suave e livre de solavancos do aparelho, é suficiente um fusível de 16 A. 60 • 1 609 929 J52 • TMS • 15.03.06 Travão de contragolpe/ travão de inércia A serra de corrente está equipada com dois dispositivos de protecção: O travão de inércia trava a corrente logo que for solto o interruptor de ligar/desligar 3. O travão de contragolpe é um mecanismo de protecção que é accionado através da protecção dianteira para as mãos 5 no caso de um contragolpe do aparelho. A corrente pára após no máximo 0,1 segundos. Executar um teste de funcionamento de tempos em tempos. Deslocar a protecção para as mãos 5 para frente (posição ➋), de modo que o ponto vermelho 27 esteja visível sob a marcação 7 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deverá puxar para trás a protecção dianteira para as mãos 5 (posição ➊), de modo que o ponto vermelho 27 esteja encoberto pela marcação 7 (veja figura D ). Trabalhar com a serra de corrente Antes de serrar Os seguintes controlos devem ser realizados antes de colocar o aparelho em funcionamento e regularmente durante o processo de serrar: – A serra de corrente está em estado seguro de funcionamento? – O tanque de óleo está cheio? Controlar a indicação do nível de óleo 24 antes do trabalho e regularmente durante o trabalho. Abastecer com óleo, logo que o nível de óleo alcançar o canto inferior da janela de visão. Um abastecimento é suficiente para aprox. 15 minutos, de acordo com as pausas e a intensidade do trabalho. – A corrente está esticada correctamente e afiada? A tensão da corrente deve ser controlada a 10 minutos durante o funcionamento. Principalmente no caso de novas correntes de serra, deverá contar com maiores alargamentos. O estado da corrente de serra tem uma grande influência sobre a potência de corte. Só correntes afiadas protegem contra sobrecarga. – O travão de contragolpe está liberado e o seu funcionamento assegurado? – Está a usar o equipamento de protecção necessário? Usar óculos de protecção e protector de ouvidos. Recomendamos a utilização de equipamentos de protecção para a cabeça, mãos, pernas e pés. Roupas de protecção apropriadas reduzem o risco de lesões devido a material serrado a voar ou contacto acidental com a corrente de serra. Português - 7 1 609 929 J52.book Seite 8 Montag, 27. März 2006 10:51 10 Contragolpe da serra (veja figura D ) Um contragolpe é um golpe repentino da serra de corrente para cima ou para baixo, que pode ocorrer quando a ponta da lança entra em contacto com o material a ser serrado ou quando a corrente emperrar. No caso de um contragolpe da serra, a máquina reage de modo descontrolado e imprevisto e pode provocar graves lesões no operador ou em pessoas que se encontrem nas proximidades da área de serra. Cortes laterais, oblíquos e longitudinais devem ser realizados com maior cuidado, pois nestes casos não é possível aplicar o esbarro de garras 12. Para evitar um contragolpe da serra: – Conduzir a serra de corrente de forma mais plana possível. – Jamais trabalhar com uma corrente de serra solta, alargada ou fortemente gasta. – Afiar a corrente de serra como previsto. – Jamais serrar numa altura superior aos ombros. – Jamais serrar com a ponta da lança. – Sempre segurar a serra de corrente firmemente com ambas as mãos. – Utilize sempre uma corrente de serra com bloqueio de contragolpe Bosch. – Utilize o esbarro de garra 12 como alavanca. – Observe a tensão correcta da corrente. Comportamento geral Sempre segurar a serra de corrente firmemente com ambas as mãos, a mão esquerda no punho dianteiro e a mão direita no punho traseiro. Sempre envolver firmemente o punho com polegar e dedos. Jamais serrar com uma mão. O cabo eléctrico deve sempre ser conduzido para trás, ser mantido afastado da corrente de serra e do material serrado, e posicionado de modo que não possa ficar preso em galhos e ramos (veja figura D ). Apenas operar a serra de corrente mantendo uma posição firme e segura. Manter a serra de corrente levemente direita próprio corpo (veja figura E ). Antes de entrar em contacto com a madeira, a corrente deve estar em plena velocidade. Enquanto isto deverá utilizar o esbarro de garras 12 para a fixação da serra de corrente sobre a madeira. Durante o processo de serrar, deverá utilizar o esbarro de garras como alavanca (veja figura F ). Ao serrar galhos ou troncos com maiores diâmetros, deverá deslocar o esbarro de garras para um ponto inferior. Para isto deverá deslocar para trás a serra de corrente para soltar o esbarro de garras e recolocá-la novamente numa posição inferior. A serra não deve ser retirada do corte. 61 • 1 609 929 J52 • TMS • 15.03.06 Ao serrar não deverá premir com toda a força sobre a corrente de serra, mas sim permitir que esta possa trabalhar, exercendo uma leve pressão de alavanca sobre o esbarro de garras 12. Jamais operar a serra de corrente com braços esticados. Não tente serrar em locais de difícil acesso, ou estando em pé sobre uma escada. Jamais serrar numa altura sobre os ombros (veja figura G ). Melhores resultados de serrar são alcançados, se a velocidade da corrente não for reduzida devido a sobrecarga. Cuidado no final do corte de serra. Logo que a serra estiver fora do corte, a força de corte altera-se inesperadamente. Há perigo de acidente para pernas e pés. Apenas remover a serra do corte com a corrente de serra em movimento. Serrar troncos (veja as figuras E + H ) Observar as seguintes directivas de segurança: Depositar o tronco como indicado na figura e apoiar, de modo que o corte não se feche e emperre a corrente de serra. Anter de serrar, deverá arranjar e fixar pequenas peças de madeira. Só serrar objectos de madeira. Evitar o contacto com pedras e pregos, pois estes podem ser atirados para cima, podendo danificar a corrente da serra ou ferir gravemente o utente ou as pessoas que se encontrem ao redor. Não permitir que a serra em movimento entre em contacto com cercas de arame ou com o chão. A serra não é apropriada para cortar galhos finos. Cortes longitudinais devem ser executados com muito cuidado, pois para estes não é possível utilizar o esbarro de garras 12. Conduzir a serra num ângulo plano, para evitar um contragolpe. Durante trabalhos de serra em declives, deverá sempre cortar os troncos e materiais a serem serrados que se encontrem por cima ou nas laterais. Devido ao risco de tropeçar, deverá tomar cuidado com restos de troncos, galhos, raizes etc. Serrar madeira sob tensão (veja figura H ) Há grande perigo de acidentes ao serrar madeiras, galhos ou árvores sob forte tensão. Nestes casos deverá tomar muito cuidado. Este trabalhos só deveriam ser executados por pessoas especializadas e devidamente instruídas. Se houver madeira em ambos os lados, deverá primeiramente cortar por cima (Y) um terço do diâmetro pelo tronco e em seguida cortar o tronco por baixo (Z) no mesmo lugar, para evitar estilhaços e que a serra emperre. Evite o contacto da corrente de serra com o chão. Se apenas houver madeira de um lado, deverá primeiramente cortar por baixo (Y) um terço do diâmetro para cima e em seguida no mesmo lugar, cortar o tronco por cima (Z), para evitar estilhaços e que a serra emperre. Português - 8 1 609 929 J52.book Seite 9 Montag, 27. März 2006 10:51 10 Cortar árvores (veja figura I ) Sempre utilizar um capacete como protecção contra galhos que possam cair. Com a serra de corrente só deverão ser cortadas árvores com um diâmetro de tronco inferior ao comprimento da lança. ➊ Proteger a área de trabalho. Observe que não se encontrem pessoas ou animais na área de queda da árvore. Jamais tente liberar uma serra emperrada com o motor em funcionamento. Utilize cunhas de madeira para liberar a corrente de serra. Se duas ou mais pessoas estiverem a cortar ou abater ao mesmo tempo, a distância entre as pessoas a abater e cortar deveria ter no mínimo o dobro da altura da árvore a ser abatida. Ao abater árvores, deverá observar que outras pessoas não sejam sujeitas a quaisquer perigos, que não sejam atingidos cabos eléctricos e que não sejam causados danos materiais. Se uma árvore entrar em contacto com um cabo eléctrico, deverá informar imediatamente a companhia de energia eléctrica responsável. Ao trabalhar em declives, o operador da serra de corrente deveria permanecer na área acima da árvore a ser abatida, porque após ser cortada, a árvore provavelmente irá tombar e rolar declive abaixo. ➋ Antes de abater, deveria planear um caminho de fuga e se necessário abrir um caminho. O caminho de fuga deveria percorrer diagonalmente para trás da linha de queda prevista. ➌ Antes de abater uma árvore, deverá considerar a inclinação natural da árvore, a posição dos galhos maiores e a direcção do vento, para poder avaliar a direcção na qual a árvore tende a cair. Livrar a árvore de sujidades, pedras, cascas soltas, pregos, grampos e arames. Abrir a boca: Abrir, na direcção de queda, uma boca (X – W) com uma profundidade de 1/3 do diâmetro da árvore. Primeiro fazer o corte horizontal inferior. Desta forma evita-se que a corrente de serra ou o carril de guia emperre ao fazer o segundo corte. Fazer o corte de abate: O corte de abate (Y) deve ser feito no mínimo 50 mm acima do corte horizontal da boca. O corte de abate deve ser executado paralelamente ao corte horizontal da boca. O corte de abate só deve ser feito de modo que ainda permaneça uma parte não cortada (dobradiça) entre a linha de abate e a boca. A dobradiça evita que a árvore possa virar e tombar para o lado errado. Não cortar a dobradiça. 62 • 1 609 929 J52 • TMS • 15.03.06 Aproximando-se da dobradiça, o corte de abate deveria provocar a queda da árvore. Se houver risco da árvore tombar numa direcção não desejada, ou se a árvore balançar para frente e para trás, emperrando a corrente de serra, deverá interromper o corte de abate e introduzir cunhas de madeira, plástico ou alumínio para abrir o corte e para forçar a árvore a cair na direcção desejada. Quando a árvore começar a cair, deverá remover a serra de corrente do corte, desligá-la, depositá-la e deixar a área de perigo pelo caminho de fuga planeado. Atenção com galhos a cair e tomar cuidado para não tropeçar. Introduzindo uma cunha (Z) no corte horizontal, será agora possível alcançar que a árvore tombe. Manutenção e limpeza Puxar a ficha de rede antes dos trabalhos de manutenção. Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável. Controlar regularmente a serra de corrente, para verificar se há falhas nítidas, como p. ex. uma corrente de serra solta, pendurada ou danificada, fixações soltas e peças gastas ou danificadas. Ao desmontar a corrente de serra, deverá observar que esta tenha sido previamente solta com o anel para esticar corrente 13. Caso tiver esquecido de aliviar a tensão da corrente, poderão ocorrer defeitos no grupo SDS. Controlar se as coberturas e dispositivos de protecção estão intactos e correctamente montados. Reparações ou trabalhos de manutenção necessários devem ser executados antes da aplicação da serra de corrente. Se a serra de corrente no entanto, apesar de cuidadosos processos de fabricação e de controle, vier a falhar, deverá permitir que estas reparações sejam executadas por uma oficina autorizada de serviços pós venda para ferramentas eléctricas Bosch. Antes da expedição de serras de corrente é imprescindível esvaziar o tanque de óleo. Para isto deverá retirar o crivo do tanque e em seguida recolocá-lo. No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho! Português - 9 1 609 929 J52.book Seite 10 Montag, 27. März 2006 10:51 10 Substituir/mudar de lado a corrente de serra e a lança Acessórios Controlar a corrente de serra e a lança de acordo com a secção “Esticar a corrente de serra”. A ranhura de guia da lança se desgasta com o passar do tempo. Ao substituir a corrente de serra, deverá girar a lança por 180°, para compensar o desgaste. Montar o ressalto para esticar a corrente 17 na serra. Controlar a roda de corrente 22. Se esta estiver gasta devido à alta carga ou danificado, deverá ser substituida numa oficina de serviço pós venda. Afiar a corrente de serra A corrente de serra pode ser reafiada de forma correcta em qualquer oficina de serviço pós-venda para ferramentas eléctricas Bosch. Com o dispositivo Bosch para afiar correntes de serra ou com o Dremel-Multi com adaptador para afiar 1453, também é possível reafiar a corrente. Observar a instrução para afiar, que se encontra em anexo. Controlar o automático de óleo A lubrificação automática da corrente pode ser controlada, ligando a serra e apontando-a no sentido de um papelão ou papel colocado sobre o solo. Atenção, não contactar o chão com a corrente, mantenha uma distância de segurança de 20 cm. Se observar a formação de uma pista de óleo, significa que o automático de óleo está a funcionar correctamente. Se não houver uma pista de óleo, apesar do tanque de óleo estar cheio, leia “Localização de erros” ou dirija-se a uma oficina de serviço pós-venda Bosch. 63 • 1 609 929 J52 • TMS • 15.03.06 Serra de corrente para serra 350 mm p. 2
• 604 730 000 para serra 400 mm p. 2
• 604 730 001 Lança DOUBLE GUARD 350 mm p. 2
• 602 317 050 400 mm p. 2
• 602 317 051 Outros acessórios Jogo para afiar/limpar corrente p. 2
• 607 000 180 Óleo para corrente de serras, biodegradável 1 l p. 2
• 607 000 181 Óculos de protecção p. 2
• 607 990 041 Óculos de protecção para pessoas que necessitam de óculos 607 990 037 Limpeza/Armazenamento Limpar a carcaça de plástico da serra de corrente com auxílio de uma escova macia e um pano limpo. Não utilizar água, solventes nem produtos para polir. Remover todas as sujidades, principalmente das aberturas de ventilação 26 do motor. Após um período de aplicação de 1 a 3 horas, deverá desmontar a cobertura 15, a lança e a corrente e limpá-los com auxílio de uma escova. A área sob a cobertura 15, a roda da corrente 22 e a fixação da lança devem ser limpas com uma escova. Limpar o bocal de óleo 20 com um pano limpo. Caso o mecanismo para esticar a corrente estiver rijo, deverá retirar na tampa 15 a tampa para protecção contra pó 28, girar o punho 14 e o anel para esticar a corrente 13 um contra o outro, de modo que os sedimentos no interior do mecanismo possam se soltar e cair para fora. Dar umas batidas leves sobre a tampa 15, se o mecanismo estiver colado, deverá limpar com uma escova macia ou com ar comprimido, de modo algum deverá utilizar quaisquer instrumentos (veja figura K ). Se a serra de corrente for armazenada por longo tempo, deverá limpar a corrente de serra e a lança. A serra de corrente deve ser armazenada em local seguro e seco e fora do alcance de crianças. Para evitar fugas, assegure-se de que o aparelho seja depositado na horizontal (bujão de enchimento de óleo 4). Para a arrecadação na embalagem original, é necessário esvaziar completamente o tanque de óleo. Português - 10 1 609 929 J52.book Seite 11 Montag, 27. März 2006 10:51 10 Localização de erros A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço. Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro. Sintoma Causa provável A serra de corrente não funciona O travão de contragolpe foi accionado Puxar a protecção para a mão 5 de volta para a posição ➊, de modo que o ponto vermelho seja encoberto Nenhum abastecimento de corrente Controlar o abastecimento de eléctrica corrente eléctrica Tomada com defeito Tentar outra fonte de corrente, se necessário mudar Cabo de corrente eléctrica com Controlar o cabo, se necessário defeito substituir Fusível com defeito Substituir fusível A protecção contra sobrecarga Pressionar o botão de reposição do dependente da temperatura foi interruptor de protecção térmica 25 e accionada operar a serra de corrente durante aprox. 1 minuto na marcha em vazio Solução A serra de corrente trabalha intermitentemente Cabo de corrente eléctrica com defeito Mau contacto externo Mau contacto interno Interruptor de ligar/desligar com defeito Corrente de serra seca Nenhum óleo no tanque A evacuação de ar no fecho do tanque de óleo está entupido O canal de escape de óleo está obstruído Travão de inércia/travão de retenção sem efeito, corrente não é frenada Corrente/carril de guia quente A serra de corrente arranca, vibra ou não serra correctamente 64 • 1 609 929 J52 • TMS • 15.03.06 Controlar o cabo, se necessário substituir Dirija-se a uma oficina especializada Bosch Dirija-se a uma oficina especializada Bosch Dirija-se a uma oficina especializada Bosch Encher com óleo Limpar o fecho do tanque de óleo Desobstruir o canal de escape de óleo Dirija-se a uma oficina especializada Bosch Nenhum óleo no tanque A evacuação de ar no fecho do tanque de óleo está entupido O canal de escape de óleo está obstruído Tensão de corrente muito alta Corrente embotada Encher com óleo Limpar o fecho do tanque de óleo Tensão da corrente muito frouxa Corrente embotada Corrente desgastada Os dentes de corte mostram para a direcção errada Ajustar a tensão da corrente Reafiar a corrente ou substituir Substituir a corrente Montar novamente a corrente de serra com os dentes na direcção correcta Português - 11 Desobstruir o canal de escape de óleo Ajustar a tensão da corrente Reafiar a corrente ou substituir 1 609 929 J52.book Seite 12 Montag, 27. März 2006 10:51 10 Eliminação Informações sobre ruído e vibrações Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Só países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Serviço ao cliente Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa p. 2
