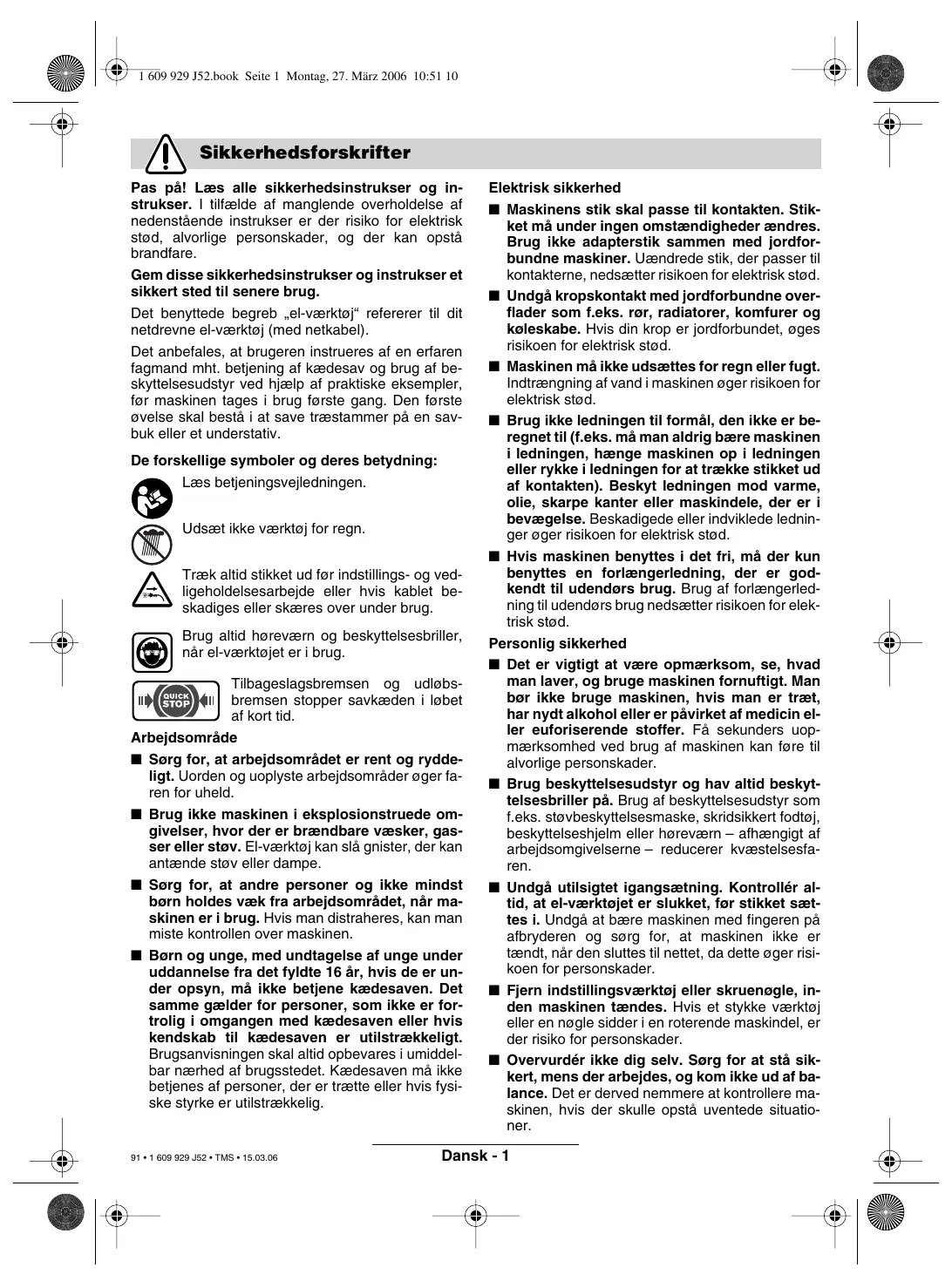

........................................................ +32 (0)70 / 22 55 65 Fax ........................................................ +32 (0)70 / 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Robert Bosch GmbH, Power Tools Division Wijzigingen voorbehouden 90 • 1 609 929 J52 • TMS • 15.03.06 Nederlands - 12 1 609 929 J52.book Seite 1 Montag, 27. März 2006 10:51 10 Sikkerhedsforskrifter Pas på! Læs alle sikkerhedsinstrukser og instrukser. I tilfælde af manglende overholdelse af nedenstående instrukser er der risiko for elektrisk stød, alvorlige personskader, og der kan opstå brandfare. Gem disse sikkerhedsinstrukser og instrukser et sikkert sted til senere brug. Det benyttede begreb „el-værktøj“ refererer til dit netdrevne el-værktøj (med netkabel). Det anbefales, at brugeren instrueres af en erfaren fagmand mht. betjening af kædesav og brug af beskyttelsesudstyr ved hjælp af praktiske eksempler, før maskinen tages i brug første gang. Den første øvelse skal bestå i at save træstammer på en savbuk eller et understativ. De forskellige symboler og deres betydning: Læs betjeningsvejledningen. Udsæt ikke værktøj for regn. Træk altid stikket ud før indstillings- og vedligeholdelsesarbejde eller hvis kablet beskadiges eller skæres over under brug. Brug altid høreværn og beskyttelsesbriller, når el-værktøjet er i brug. Tilbageslagsbremsen og udløbsbremsen stopper savkæden i løbet af kort tid. Arbejdsområde ■ Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden og uoplyste arbejdsområder øger faren for uheld. ■ Brug ikke maskinen i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. ■ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. ■ Børn og unge, med undtagelse af unge under uddannelse fra det fyldte 16 år, hvis de er under opsyn, må ikke betjene kædesaven. Det samme gælder for personer, som ikke er fortrolig i omgangen med kædesaven eller hvis kendskab til kædesaven er utilstrækkeligt. Brugsanvisningen skal altid opbevares i umiddelbar nærhed af brugsstedet. Kædesaven må ikke betjenes af personer, der er trætte eller hvis fysiske styrke er utilstrækkelig. 91 • 1 609 929 J52 • TMS • 15.03.06 Elektrisk sikkerhed ■ Maskinens stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne maskiner. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. ■ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. ■ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i maskinen øger risikoen for elektrisk stød. ■ Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære maskinen i ledningen, hænge maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. ■ Hvis maskinen benyttes i det fri, må der kun benyttes en forlængerledning, der er godkendt til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Personlig sikkerhed ■ Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan føre til alvorlige personskader. ■ Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af beskyttelsesudstyr som f.eks. støvbeskyttelsesmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn – afhængigt af arbejdsomgivelserne – reducerer kvæstelsesfaren. ■ Undgå utilsigtet igangsætning. Kontrollér altid, at el-værktøjet er slukket, før stikket sættes i. Undgå at bære maskinen med fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette øger risikoen for personskader. ■ Fjern indstillingsværktøj eller skruenøgle, inden maskinen tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. ■ Overvurdér ikke dig selv. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstå uventede situationer. Dansk - 1 1 609 929 J52.book Seite 2 Montag, 27. März 2006 10:51 10 ■ Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. ■ Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. Omhyggelig brug og håndtering af el-værktøj ■ Overbelast ikke maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne effektområde. ■ Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. ■ Træk stikket ud af stikkontakten, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af maskinen. ■ Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. ■ Maskinen bør vedligeholdes omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at maskinens funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. ■ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. ■ Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. 92 • 1 609 929 J52 • TMS • 15.03.06 Service ■ Sørg for, at maskinen kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Advarselshenvisninger til kædesave: ■ Brug beskyttelsesbriller og høreværn. Det anbefales at bruge yderligere udstyr til beskyttelse af hoved, hænder, ben og fødder. Passende beskyttelsestøj reducerer kvæstelsesfaren fra omkringflyvende spånmateriale og tilfældig berøring af savekæden. ■ Hold alle legemsdele væk fra savkæden, når saven er tændt. Kontrollér at savkæden ikke berører noget, før saven startes. Når der arbejdes med kædesaven, kan et øjebliks uopmærksom medføre, at tøj eller legemsdele fanges af savkæden. ■ Brug ikke kædesaven, når der arbejdes på et træ. Bruges kædesaven på et træ, kan du blive kvæstet. ■ Spænd den genstand fast, som der skal saves

i. Betjen kædesaven sikkert med begge hænder.

Fastgør løse stammer og grene med klemmer, savbuk eller egnede hjælpemidler. ■ Når der saves i en gren, der er under spænding, skal du regne med, at den fjedrer tilbage. Når spændingen frigøres i træfibrene, kan den spændte gren ramme den person, der bruger saven, og/eller du taber kontrollen over kædesaven. ■ Vær særlig forsigtig, når der saves i undertræ og unge træer. Det tynde materiale kan sættes sig fast i savkæden og slå på dig eller bringe dig ud af ligevægt. ■ Bær kædesaven i det forreste greb med stillestående savkæde og med bagudvisende styreskinne. Kædesaven skal altid være forsynet med beskyttelsesafdækning, når den transporteres eller lægges til opbevaring. Omhyggelig omgang med kædesaven forringer sandsynligheden for tilfældig berøring af savkæden, mens den er i gang. ■ Overhold instrukserne for smøring, kædespænding og skift af tilbehør. En kæde, der er spændt eller smurt forkert, kan enten gå i stykker eller øge risikoen for tilbageslag. ■ Hold grebene tørre, rene og fri for olie og fedt. Fedtede, oliesmurte greb er glatte og medfører, at man taber kontrollen. ■ Sav kun i træ. Brug kun kædesaven til arbejde, den er beregnet til – Eksempel: Brug ikke kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Brug af kædesaven til formål, den ikke er beregnet til, kan føre til farlige situationer. Dansk - 2 1 609 929 J52.book Seite 3 Montag, 27. März 2006 10:51 10 Årsager til et tilbageslag og hvorden et sådant undgås: – Tilbageslag kan optræde, hvis spidsen på styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet. – En berøring med skinnespidsen kan i nogle tilfælde føre til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven. – Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren befinder sig. – Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser. Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende: ■ Hold fast i saven med begge hænder, så tommelfinger og fingre omslutter kædesavens greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven. ■ Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer. ■ Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag. ■ Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag. Tekniske data Kædesav Bestillingsnummer Spænding af kæde uden brug af værktøj (SDS) Nom. optagen effekt Kædehastighed (i friløb)* Sværdlængde Kædebremsens bremsetid Bremsetid udløbsbremse Kædedeling Drivledstykkelse Antal drivled Påfyldningsmængde oliebeholder Automatisk kædesmøring Vægt uden ledning, ca. ** Isolationsklasse [W] [m/s] [cm] [s] [s] [mm] [ml] [kg] GKE 35 BCE PROFESSIONAL

• begrænset af elektronik ** målt med sværd og kæde Bemærk: Vær opmærksom på maskinens typeskilt, handelsbetegnelserne for de enkelte maskiner kan variere. Foreskrevet anvendelse Introduktion Maskinen er beregnet til savning i træ som f.eks. træbjælker, brædder, grene osv. og til fældning af træer. Den kan bruges til skæring på langs og på tværs af fiberretningen. Denne maskine er ikke beregnet til savning i mineralske materialer. 93 • 1 609 929 J52 • TMS • 15.03.06 Denne manual indeholder instrukser om, hvordan kædesaven skal monteres og benyttes. Det er vigtigt, at du læser disse instrukser igennem. Dansk - 3 1 609 929 J52.book Seite 4 Montag, 27. März 2006 10:51 10 Maskinens dele For din egen sikkerheds skyld Alle værktøjets dele tages forsigtigt ud af emballagen og kontrolleres for fejl og mangler: – Kædesav – Beskyttelse – Savekæde – Sværd – Kædebeskytter – Betjeningsvejledning Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen. Maskinelementer Nummereringen af apparatets dele henviser til tegningen af maskinen på grafiksiden. Klap fold-ud-siden med tegning af maskinen ud, lad den være foldet ud, mens brugsvejledningen læses. 1 Bageste håndgreb 2 Kontaktspærre 3 Start-stop-kontakt 4 Olietankdæksel 5 Kædebremse-udløsning (håndbeskyttelse) 6 Forreste håndgreb 7 Markering „kædebremse fri“ 8 Styrestjerne 9 Kædebeskytter 10 Savekæde 11 Sværd 12 Kloanslag 13 Kædespændering, rød 14 Spændegreb 15 Beskyttelse 16 Serienummer 17 Kædespændeknast 18 Fastgørelsesbolt 19 Sværd-styrestykke 20 Oliedyse 21 Løberetnings- og skæreretningssymbol 22 Kædehjul 23 Kædefangbolt 24 Oliestandsviser 25 Nulstillingsknap for thermoafbryder 26 Ventilationsåbninger 27 Tilstandsviser for kædebremsen (rødt punkt) 28 Støvdæksel Pas på! Træk altid stikket ud før indstillingsog vedligeholdelsesarbejde, hvis kablet beskadiges, skæres over eller har viklet sig ind under brug. Pas på! Berør ikke den roterende kæde. Brug under ingen omstændigheder kædesaven i nærheden af personer, børn eller dyr. Kædesaven må heller ikke benyttes, hvis du har nydt alkohol eller hvis du er påvirket af medikamenter eller euforiserende stoffer. Elektrisk sikkerhed Din maskine er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Den benyttede forlængerledning skal være af typen H07-F eller IEC (60227 IEC 53). Er der brug for en forlængerledning, må der kun bruges ledninger med følgende ledertværsnit: – 1,0 mm2: max. længde 40 m – 1,5 mm2: max. længde 60 m – 2,5 mm2: max. længde 100 m Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid fejlstrømsrelæet, hver gang maskinen anvendes. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning. Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er fejlfri. En beskadiget tilslutningsledning må kun repareres på et autoriseret Bosch-værksted. Montering/spænding af savekæden (se billede A ) Kædesaven skal være helt monteret, før stikket sættes ind i kontakten. ■ Brug altid handsker, når du håndterer med savekæden. Montering af sværd og savekæde

1. Pak alle dele forsigtigt ud.

Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen. 94 • 1 609 929 J52 • TMS • 15.03.06 Dansk - 4 1 609 929 J52.book Seite 5 Montag, 27. März 2006 10:51 10

2. Sørg for at de to pile

på kædespænderingen 13 og beskyttelsen 15 kommer til at stå ud for hinanden.

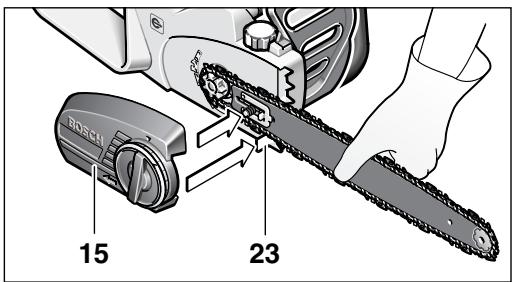

7. Anbring beskyttelsen meget nøjagtigt og sikre, at

kædefangbolten 23 kommer til at ligge i den dertil indrettede styreslids på beskyttelsen 15.

3. Læg kædesaven fra på en lige flade.

Der må kun benyttes savekæder med en notbredde på 1,3 mm.

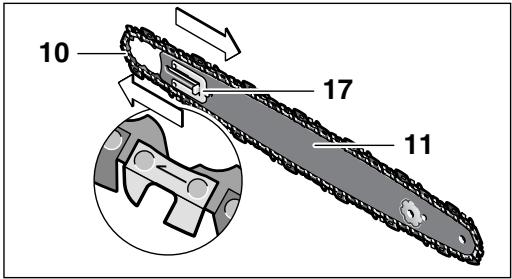

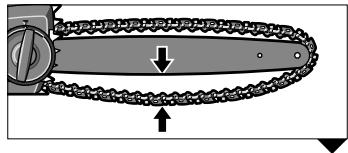

4. Læg savekæden 10 ind i den omløbende not på

sværdet 11. Kontrollér løberetningen. Sammenlign kæden med løberetningssymbolet 21. Sørg for at kædespændeknasten 17 vender udad.

8. Spænd beskyttelsen 15 løst med spændegrebet 14.

Savekæden er ikke spændt endnu. Savekæden spændes som beskrevet under „Spænd savekæden“ punkt 1 – 7.

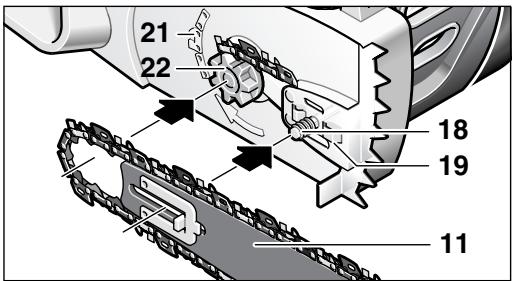

5. Læg kædeleddene rundt om kædehjulet 22 og

læg sværdet 11 på således, at sværd-styrestykkerne 19 foran og bagved fastgørelsesbolten 18 griber ind i det aflange hul på sværdet 11.

6. Kontrollér at alle dele er placeret rigtigt og at de

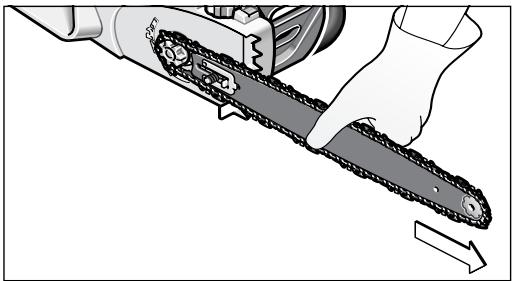

holder sværd med kæde i denne position. Skub sværdet 11 helt fremad. Spænd savekæden Kædespændingen skal kontrolleres, før saven tages i brug, efter de første snit og ca. hvert 10 minut, når saven er i brug. Især ved nye savekæder må man regne med en øget udvidelse i starten. Savekædens levetid afhænger i stor grad af, at kæden smøres regelmæssigt og den rigtige spænding er indstillet. Spænd ikke savekæden, hvis den er meget varm, da den trækker sig sammen, når den er afkølet, og ligger for stramt på sværdet.

1. Læg kædesaven fra på en lige flade.

2. Løsne spændegrebet 14 ved at dreje det ca. 1 –

3 omdrejninger mod venstre for at løsne sværdet.

3. Kontrollér at kædeleddene ligger rigtigt i sværdets 11 styreskinne og på kædehjulet 22.

4. Drej den røde kædespændering 13 mod højre, til

den rigtige kædespænding er nået. Låsemekanikken forhindrer, at kædespændingen løsnes. Hvis kædespænderingen 13 er vanskelig at dreje, løsnes spændegrebet 14 yderligere mod venstre. Spændegrebet 14 må godt dreje med, når kædespænderingen 13 indstilles. 95 • 1 609 929 J52 • TMS • 15.03.06 Dansk - 5 1 609 929 J52.book Seite 6 Montag, 27. März 2006 10:51 10

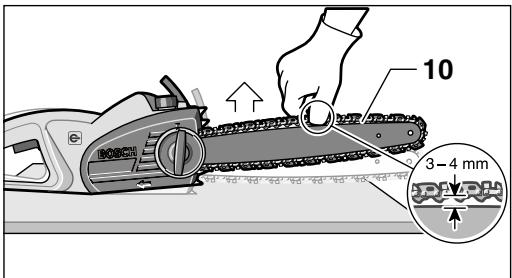

5. Savekæden 10 er spændt rigtigt, når den kan løftes ca. 3 – 4 mm i midten. Dette gennemføres

med en hånd ved at trække savekæden op mod maskinens egenvægt.

Brug udelukkende biologisk nedbrydelig kædesavsolie for at undgå en beskadigelse af kædesaven. Brug aldrig genbrugsolie eller gammel olie. Brug af forkert olie medfører, at garantien bortfalder. Start Bemærk netspændingen! Strømkildens spænding skal stemme overens med angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.

6. Hvis savekæden 10 er blevet spændt for meget,

drejes og løsnes kædespænderingen 13 mod venstre.

7. Når savekæden 10 er spændt optimalt, klemmes

sværdet 11 fast med spændegrebet 14 (højredrejning). Der må ikke benyttes værktøj.

Kædesmøring (se billede

Vigtigt: Kædesaven er ikke fyldt med kædesavsolie ved leveringen. Det er derfor vigtigt, at kædesaven fyldes med olie, før den tages i brug. Kædesaven beskadiges, hvis kædesaven benyttes uden kædesavsolie eller hvis olieniveauet er under minmarkeringen. Kædens levetid og snitkapacitet afhænger af den optimale smøring. Derfor smøres savekæden – mens den er i brug – automatisk med kædesavsolie via oliedysen 20. Fyld olietanken: – Stil kædesaven fra på et egnet underlag med olietankdækslet 4 opad. – Rengør området omkring olietankdækslet 4 med en klud og skru låget af. – Fjern ikke filterindsatsen før påfyldningen. – Fyld olietanken med biologisk nedbrydelig savekædeolie fra Bosch. – Sørg for at der ikke kommer snavs ned i olietanken. Skru olietankdækslet 4 på igen og luk det rigtigt. Vigtigt: For at muliggøre luftudveksling mellem olietank og omgivelser findes der fire små udligningskanaler mellem si og olietanklås; gennem disse kanaler kan der strømme små mængder olie ud. Sørg for, at saven altid stilles vandret (olietanklås 4 skal vende opad). 96 • 1 609 929 J52 • TMS • 15.03.06 Tænd og sluk Hold kædesaven som beskrevet under „Arbejde med kædesav“. Maskinen tændes ved at trykke ind på kontaktspærren 2 og derefter trykke start-stop-kontakten 3 i bund og holde den i denne stilling. Nu kan kontaktspærren 2 slippes igen. Maskinen slukkes ved at slippe start-stop-kontakten 3. Forsøg ikke at stoppe kædesaven ved at aktivere den forreste håndbeskyttelse (aktivering af sikkerhedsbremse), når savearbejdet er færdigt. Temperaturafhængig overbelastningsværn Hvis maskinen bliver overbelastet, hvis f.eks. kæden er uskarp, kan motoren gå i stå, idet thermoafbryderen udløses. Nulstilling foregår ved at trykke på nulstillingsknappen for thermoafbryder 25. Derefter skal kædesaven køre ca. 1 minut i friløb. Startstrømsbegrænsning Da maskinen starter blidt op uden ryk, er en 16 A sikring tilstrækkelig. Tilbageslagsbremse/ udløbsbremse Kædesaven er udstyret med to beskyttelsesskærme: Udløbsbremsen bremser kæden, når start-stopkontakten 3 slippes. Kædebremsen er en beskyttelsesmekanisme, som udløses via den forreste håndbeskyttelse 5 i tilfælde af tilbageslag. Kæden stopper efter maks. 0,1 sekunder. Foretag en gang imellem en funktionstest. Skyd den forreste håndbeskyttelse 5 fremad (position ➋), så det røde punkt 27 under markeringen 7 bliver synlig, og tænd ganske kort for kædesaven. Kæden må ikke gå i gang. Når kædebremsen skal frisættes igen, trækkes den forreste håndbeskyttelse 5 tilbage (position ➊), så det røde punkt 27 under markeringen 7 bliver tildækket (se billede D ). Dansk - 6 1 609 929 J52.book Seite 7 Montag, 27. März 2006 10:51 10 Arbejde med kædesaven Før savearbejdet påbegyndes Gennemfør følgende kontrolarbejde, før saven tages i brug og regelmæssigt under savearbejdet: – Er kædesaven i funktionssikker tilstand? – Er olietanken fyldt på? Kontrollér olieniveauet 24, før savearbejdet påbegyndes og herefter med regelmæssige mellemrum under savearbejdet. Påfyld olie, når olieniveauet har nået underkanten i kontrolvinduet. Tankvoluminet rækker til ca. 15 minutter, afhængigt af antallet af pauser og arbejdets intensivitet. – Er kæden spændt og slebet rigtigt? Kontrollér kædespændingen under savearbejdet hver
