PerfectView MC 402 - Caméra de recul DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de recul avec résolution de 420 lignes TV, angle de vision de 120 degrés, étanchéité IP67.
Utilisation	Conçue pour être installée à l'arrière des véhicules, facilitant le stationnement et la manœuvre.
Maintenance et réparation	Vérifier régulièrement le câblage et la lentille pour assurer un fonctionnement optimal. Nettoyer la lentille avec un chiffon doux.
Sécurité	Installation recommandée par un professionnel pour éviter les erreurs de câblage. Ne pas exposer à des températures extrêmes.
Informations générales	Compatible avec la plupart des écrans de voiture. Garantie de 2 ans. Poids léger pour une installation facile.

FOIRE AUX QUESTIONS - PerfectView MC 402 DOMETIC

La caméra de recul Dometic PerfectView MC 402 ne s'allume pas. Que faire ?

Vérifiez d'abord les connexions électriques pour vous assurer qu'elles sont bien branchées. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, essayez de réinitialiser la caméra en débranchant la batterie pendant quelques minutes.

L'image de la caméra est floue. Comment puis-je améliorer la qualité de l'image ?

Assurez-vous que l'objectif de la caméra est propre et exempt de saleté ou de brouillard. Vous pouvez utiliser un chiffon doux pour le nettoyer. Si l'image reste floue, vérifiez l'angle de montage de la caméra, car un mauvais angle peut affecter la qualité de l'image.

Je ne vois pas l'image de la caméra sur mon écran. Que faire ?

Vérifiez que l'écran est correctement alimenté et qu'il est configuré pour afficher le signal de la caméra. Assurez-vous également que les câbles de connexion entre la caméra et l'écran sont en bon état et bien connectés.

La caméra de recul Dometic PerfectView MC 402 est-elle étanche ?

Oui, la Dometic PerfectView MC 402 est conçue pour être étanche et résister aux conditions climatiques extérieures. Assurez-vous que tous les joints sont correctement installés pour garantir son étanchéité.

La vision nocturne de ma caméra ne fonctionne pas. Que faire ?

Vérifiez que la caméra est correctement alimentée et que les réglages de luminosité de l'écran sont optimisés pour une utilisation nocturne. Si cela ne résout pas le problème, il peut y avoir un problème avec les capteurs de lumière de la caméra.

Y a-t-il une garantie pour le produit Dometic PerfectView MC 402 ?

Oui, la caméra de recul Dometic PerfectView MC 402 est généralement couverte par une garantie limitée. Consultez le manuel d'utilisation ou le site web de Dometic pour connaître les détails spécifiques de la garantie.

Comment installer la caméra de recul Dometic PerfectView MC 402 ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer la caméra à un endroit approprié sur votre véhicule pour obtenir le meilleur angle de vue. Si nécessaire, faites appel à un professionnel pour l'installation.

Où puis-je trouver des pièces de rechange pour la Dometic PerfectView MC 402 ?

Les pièces de rechange peuvent être commandées directement auprès de Dometic ou via des revendeurs autorisés. Consultez le site web de Dometic pour plus d'informations sur les pièces disponibles.

MODE D'EMPLOI PerfectView MC 402 DOMETIC

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Vous trouverez de plus amples informations sur la sécurité, le montage et la commande dans les instructions détaillées de montage et de service sur Internet sur dometic.com. 1 Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des influences mécaniques ayant endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du fabricant

• une utilisation différente de celle décrite dans la notice

1.1 Consignes de sécurité concernant le fonctionnement

• Ne regardez jamais de vidéos pendant la conduite afin d'éviter des situations dangereuses dans le trafic. Respectez les lois et prescriptions en vigueur dans le pays.

• Pendant la conduite, n'utilisez l'appareil que dans sa fonction de système vidéo de recul. Le conducteur ne doit jamais regarder l'écran pendant la conduite. Cela pourrait distraire le conducteur et causer de graves accidents.

• Réglez le volume de l'appareil de sorte à toujours pouvoir entendre les bruits du trafic, notamment les klaxons et les signaux sonores.

• Protégez l'appareil de l'humidité afin d'éviter l'apparition d'étincelles, de feu ou de décharges électriques.

• Désactivez immédiatement l'appareil si de l'eau pénètre dans l'appareil, si de la fumée sort de l'appareil ou si une odeur inhabituelle émane de l'appareil. Veuillez contacter le fabricant (adresse au dos du manuel). MC402-O-quickguide-16s.book Seite 27 Dienstag, 14. März 2017 1:31 13FR Consignes de sécurité MC402

• Ce lecteur est certifié selon la classe de protection laser 1. Le rayonnement laser accessible ne présente aucun danger dans des conditions raisonnablement prévisibles. Évitez de regarder directement le rayon laser. N'ouvrez jamais le boîtier de l'appareil. N'effectuez aucune réparation sur l'appareil. Veuillez contacter le fabricant (adresse au dos du manuel).

• Si vous utilisez l'écran dans un véhicule, le véhicule doit être en marche pendant le fonctionnement de l'écran afin que la batterie du véhicule ne se décharge pas.

• N'insérez que des disques ronds dans l'appareil. N'utilisez pas de disques d'une autre forme.

• Ne nettoyez les disques qu'avec un chiffon doux et sec, du centre vers le bord. Afin d'éliminer les saletés, vous pouvez utiliser un produit de nettoyage doux.

• Les disques neufs peuvent avoir des bavures sur les bords. Ébavurez ces disques en passant avec précaution un stylo p. ex. le long des bords. MC402-O-quickguide-16s.book Seite 28 Dienstag, 14. März 2017 1:31 13FR MC402 Vue d'ensemble de l'appareil

2 Vue d'ensemble de l'appareil

2.1 Éléments de commande sur le moniceiver

Nº Désignation1 Touche EJECT Éjecte le disque du compartiment à disques2 Touche MENU • Commute entre le menu principal et le menu de la source de lecture3 Molette ON/OFF/VOLUME • Allume ou éteint l'appareil• Règle le volume• Éteint le son• Règle la luminosité4 Touche BRIGHTNESS Active le mode de réglage de la luminosité de l'écran5 Touche RESET Réinitialise l'appareil6 Entrée AV Entrée audio/vidéo pour les appareils externes, prise jack stéréo de 3,5 mm7 Port USB Raccordement pour support de données USB8 Emplacement pour carte mémoire SD ou MMCInsert pour cartes mémoire9 Écran tactile Écran avec saisie tactile10 Compartiment à disque Insert pour CD, VCD et DVD

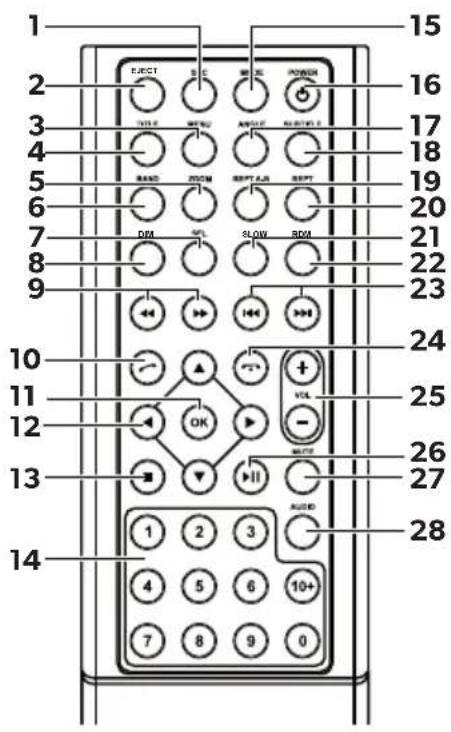

2.2 Télécommande pour le moniceiver

Nº Désignation 1 SRC Sélection d'une source de lecture

• AV-IN 1 (entrée audio sur la face avant de l'appareil)

• AV-IN 2 (entrée audio sur la face arrière de l'appareil)

• Bluetooth 2 EJECT Éjection du disque 3 MENU Affichage du menu d'un DVD 4 TITRE Ouverture de la liste des titres et des chapitres d'un DVD 5 ZOOM Zoom (DVD/VCD) 6 BAND Sélection de la bande de fréquences 7 SEL Ouverture du menu EQ SETTINGS 8 DIM Réglage de la luminosité SLOW RDMEJECT DIM

La télécommande a une portée de 3 à 5 m. 9 Recherche rapide en avant/en arrière 10 Appel/prise d'appel 11 OK Saisie 12 Navigation sur l'écran 13 • Arrêt de la lecture

• Retour 14 0–9, 10+ Plage de numéros 15 MODE Affichage du menu SOURCE 16 POWER Activation/désactivation 17 ANGLE Sélection d'un angle de vue pour un DVD 18 SUBTITLE Affichage des sous-titres d'un DVD 19 REPT A–B Lecture de la séquence A – B d'un titre 20 REPT Répétition de la lecture 21 SLO Lecture lente 22 RDM Lecture des titres dans un ordre aléatoire 23 • Réglage de l'émetteur (radio)

• Sélection/saut d'un titre (CD/DVD/VCD) 24 Raccrochage/annulation de l'appel 25 VOL +/– Modification du volume 26 Démarrage/interruption de la lecture 27 MUTE Extinction du son 28 AUDIO Réglage de la langue (DVD) REMARQUE Il est possible de commander le moniceiver via les touches, l'écran de l'appareil ou la télécommande. Nº Désignation

2.3 Premiers réglages

Les fonctions disponibles du moniceiver sont affichées sur trois pages de menu. ➤ À l'écran, passez à la page précédente avec , à la page suivante avec . Les fonctions suivantes sont disponibles : –Radio –Disque –Bluetooth –R-USB – USB/iPod –AV-IN1 –AV-IN 2 –SD –DAB –SWC –Settings ➤ Tapez sur le symbole correspondant pour sélectionner la fonction souhaitée du moniceiver. Réglage de la langue ➤ Appuyez sur SETTINGS pour afficher le menu Settings. ➤ Appuyez sur GENERAL pour définir la langue. Modification de la date et de l'heure ➤ Tapez deux fois sur l'heure à l'écran pour modifier l'affichage. Vous pouvez commuter entre deux affichages : ➤ Appuyez sur SETTINGS pour afficher le menu Settings. ➤ Appuyez sur TIME pour effectuer les réglages de la date et de l'heure. Réglage de l'égaliseur (EQ) ➤ Appuyez sur à l'écran ou sur la touche SEL de la télécommande pour régler l'égaliseur. Vous pouvez définir dans le mode EQ des paramètres tels que les graves (Bas) / les moyens (Mid) / les aigus (Tre) et des réglages pour l'atténuation/la balance p. ex. MC402-O-quickguide-16s.book Seite 32 Dienstag, 14. März 2017 1:31 13FR MC402 Commande du moniceiver

Mise en marche et à l'arrêt de l'appareil ➤ Appuyez sur la molette ON/OFF/VOLUME ou sur la touche POWER de la télécommande pour mettre en marche l'appareil. ✓ L'appareil se met en marche avec les réglages qui étaient activés lors de la dernière utilisation. ➤ Maintenez appuyée la molette ON/OFF/VOLUME pendant deux secondes ou appuyez sur la touche POWER de la télécommande pour éteindre l'appareil. Sélectionner une source de lecture ➤ Appuyez sur la touche MENU de l'appareil. ✓ Le menu pour la source souhaitée est affiché à l'écran. Vous pouvez aussi sélectionner la source de lecture au moyen de la télécommande. Appuyez à cette fin sur la touche SRC de la télécommande jusqu'à avoir sélectionné la source souhaitée. Vous pouvez aussi sélectionner la source de lecture via l'écran. Touchez à cette fin la source souhaitée à l'écran.

• Il est possible de commander le moniceiver via les touches, l'écran de l'appareil ou la télécommande.

• Un signal sonore confirme la sélection des fonctions souhaitées. Le signal sonore peut être désactivé via le menu SETTINGS. Vous trouverez de plus amples informations sur les réglages que vous pouvez effectuer pour l'appareil dans les instructions de montage et de service. REMARQUE Il n'est pas possible de sélectionner une source si elle n'est pas prête à être lue. Après l'insertion d'un support de données, patientez quelques secondes, le temps que l'appareil ait lu automatiquement les fichiers présents et les ait affichés à l'écran. MC402-O-quickguide-16s.book Seite 33 Dienstag, 14. März 2017 1:31 13FR Commande du moniceiver MC402

3.1 Insertion et éjection d'un disque

Insertion d'un disque

➤ Placez le disque dans le compartiment à disques. ✓ À l'écran, le message LOADING s'affiche pendant que l'appareil met en mémoire automatiquement les fichiers présents sur le support de données. ✓ Le message ERROR apparaît à l'écran si le disque ne peut être lu ou si une erreur est survenue lors de la mise en mémoire. ✓ Le menu correspondant s'affiche en fonction du mode de lecture. Éjection du disque

➤ Appuyez sur la touche . ✓ Le disque est éjecté du compartiment à disques. ✓ Si le disque n'est pas retiré de l'appareil dans les 10 secondes, il est automatiquement réinséré dans le compartiment à disques. REMARQUE

• L'appareil passe automatiquement dans le mode de lecture adéquat lorsque vous insérez un disque.

• Pour les disques qui contiennent des mp3 ou différents formats de données, le délai de mise en mémoire peut être supérieur à une minute. REMARQUE

• Vous pouvez éjecter un disque même lorsque l'appareil est éteint.

• L'appareil revient automatiquement au précédent mode de lecture une fois que le disque a été éjecté. MC402-O-quickguide-16s.book Seite 34 Dienstag, 14. März 2017 1:31 13FR MC402 Commande du moniceiver

3.2 Insertion et retrait des supports de données.

Insertion d'une carte mémoire ➤ Ouvrez le cache et poussez une carte mémoire SD ou MMC dans l'emplacement jusqu'à ce qu'elle s'encliquète. ✓ L'appareil lit les fichiers sur la carte mémoire et les affiche à l'écran. Retrait d'une carte mémoire ➤ Changez le mode de lecture. ➤ Poussez la carte mémoire vers l'intérieur et relâchez-la. ➤ Retirez la carte mémoire de son emplacement et fermez le cache. Insertion d'un support de données USB Vous pouvez raccorder un support de données USB à l'appareil.

➤ Ouvrez le cache et raccordez le support de données USB au port USB. ✓ L'appareil lit les fichiers sur le support de données USB et les affiche à l'écran. Retrait d'un support de données USB ➤ Changez le mode de lecture. ➤ Retirez le support de données USB de son emplacement et fermez le cache. REMARQUE L'appareil peut lire des fichiers mp3 enregistrés sur un support de données USB. MC402-O-quickguide-16s.book Seite 35 Dienstag, 14. März 2017 1:31 13FR Écoute de la radio MC402

4 Écoute de la radio La radio dispose des bandes de fréquences FM1, FM2, FM3, AM1 et AM2. Chaque bande de fréquences dispose de 6 emplacements mémoires. Sélection de la radio comme source de lecture ➤ Sélectionnez la source de lecture, voir chapitre « Sélectionner une source de lecture », page 33. Sélection de la station radio ➤ Appuyez sur un des boutons des stations radio P1 à P6 à l'écran pour sélectionner la station souhaitée. Recherche d'une station radio Vous pouvez régler manuellement une station radio en réglant la fréquence souhaitée au moyen des touches fléchées ou du bloc numérique. ➤ Appuyez sur les touches pour rechercher manuellement une station radio. ➤ Maintenez appuyées les touches pendant 2 secondes pour rechercher automatiquement une station radio. ➤ Appuyez sur SELECT pour saisir la fréquence radio dans le bloc numérique. Enregistrement d'une station de radio ➤ Appuyez sur MEMORY pour enregistrer la station actuellement réglée. ➤ Appuyez sur la touche SCAN pour rechercher et enregistrer les stations ayant le plus fort signal pour les 6 emplacements de station de la bande de fréquences activée. ✓ La liste des stations est affichée. ➤ Appuyez sur l'emplacement mémoire dans lequel la station doit être enregistrée. Changement de fréquence ➤ Appuyez sur la touche BAND pour changer la bande de fréquence.

5 Connexion des appareils Bluetooth Un appairage est requis pour établir la première fois une connexion Bluetooth entre votre appareil Bluetooth (p. ex. téléphone portable ou lecteurs) et le moniceiver. ➤ Appuyez sur la touche SRC de la télécommande jusqu'à avoir sélectionné Bluetooth.

➤ Ouvrez le menu SOURCE à l'écran et sélectionnez Bluetooth. ➤ Activez la fonction Bluetooth sur votre appareil Bluetooth. ➤ Démarrez la recherche d'appareils Bluetooth disponibles en appuyant sur +. ✓ Le moniceiver démarre la recherche automatique d'appareils Bluetooth et affiche les appareils disponibles dans une liste.

✓ Simultanément, le moniceiver est affiché comme appareil disponible sur votre appareil Bluetooth dans les réglages pour Bluetooth. ➤ Sélectionnez le moniceiver dans la liste des résultats sur votre appareil Bluetooth. ✓ Le code pour l'appairage (réglage d'usine : 0000) est demandé. ➤ Saisissez le code dans votre appareil Bluetooth. ✓ La connexion est établie. ✓ Le symbole Bluetooth s'allume.

Pour interrompre la connexion Bluetooth, procédez comme suit : ➤ Maintenez appuyée la touche Bluetooth. ✓ La connexion est interrompue. REMARQUE Respectez aussi les consignes du manuel d'utilisation de votre appareil Bluetooth. REMARQUE Pour certains téléphones portables, il faut prédéfinir si la connexion Bluetooth doit être automatiquement établie ou non. Vous devez régler votre téléphone portable afin qu'il se connecte automatiquement. MC402-O-quickguide-16s.book Seite 37 Dienstag, 14. März 2017 1:31 13FR Caractéristiques techniques MC402

6 Caractéristiques techniques

CertificationsCet appareil possède la certification E4.REMARQUE Vous trouverez d'autres caractéristiques techniques sur les différentes fonctions du moniceiver dans les instructions de montage et de service sur Internet sur dometic.com.PerfectView MC402N° de produit : 9600000350 Tension de service : 12 Vg (10,5V–15,8V) Puissance maximale de sortie : 40 W x 4 canaux Puissance de sortie continue : 25 W x 4 canauxFusible : 15 A Dimensions l x h x p : 178 x 101,5 x 169 mm Poids : env. 1,9 kg
