Type de produit	Table de cuisson avec hotte intégrée (encastrable)
Marque	Bosch
Modèle	PVQ820H26E
Catégorie	Cuisinière
Poids de l'appareil	25 kg (maximum)
Charge admissible du plan de travail	60 kg (minimum)
Alimentation électrique	Raccordement 1N, 2N, 3N ou 2L/2N (selon schéma)
Modes d'évacuation	Évacuation extérieure et recyclage (avec adaptateur)
Diamètre de conduit d'évacuation	150 mm (rond) ou équivalent gaine plate 177 cm²
Filtres fournis	Filtre à graisse, filtre anti-odeurs (recyclage), filtre acoustique (évacuation)
Matériau du plan de travail compatible	Pierre naturelle, Corian, bois massif (pas contreplaqué)
Distance de sécurité pour implants	10 cm minimum (aimants permanents)
Température maximale du meuble	90 °C
Section de sortie d'air en recyclage	400 cm² (minimum)
Section de ventilation de la table	200 cm² (minimum)
Type d'installation	Encastrée ou montage à fleur de plan
Accessoires inclus	Joint, adaptateur recyclage, conduites, diffuseur, attaches de retenue

FOIRE AUX QUESTIONS - PVQ820H26E BOSCH

Quels sont les modes d'évacuation disponibles sur la PVQ820H26E ?

L'appareil peut fonctionner en mode évacuation extérieure ou en mode recyclage avec un adaptateur spécifique fourni.

Comment installer l'appareil en mode recyclage ?

Fixez le joint sur l'adaptateur, insérez l'adaptateur dans l'ouverture de sortie, puis installez l'appareil dans le plan de travail. Veillez à réaliser une ouverture de sortie d'air d'au moins 400 cm² dans la plinthe.

Quels filtres sont utilisés et comment les installer ?

En mode recyclage, utilisez des filtres anti-odeurs. En mode évacuation, utilisez des filtres acoustiques. Insérez les filtres dans l'appareil par paires, en respectant le sens du flux d'air. Montez ensuite le filtre à graisse.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance d'au moins 10 cm entre l'appareil et les implants électroniques (stimulateurs cardiaques, pompes à insuline) en raison des aimants permanents. Assurez-vous également que le meuble résiste à une température de 90 °C.

Comment raccorder l'appareil électriquement ?

Le branchement doit être effectué par un électricien qualifié. Utilisez le câble fourni et respectez le schéma de raccordement selon la configuration de votre réseau (1N, 2N, 3N ou 2L/2N). Installez un disjoncteur différentiel (FI) dans le circuit.

Puis-je utiliser l'appareil avec un foyer à combustion ?

Oui, mais uniquement si l'apport d'air est suffisant pour éviter une dépression supérieure à 4 Pa. En mode recyclage, aucune restriction. En mode évacuation, consultez un ramoneur pour évaluer l'installation.

Comment entretenir les filtres de la hotte ?

Les filtres à graisse doivent être nettoyés régulièrement. Les filtres anti-odeurs et acoustiques doivent être remplacés selon l'usage. Reportez-vous à la notice d'utilisation pour les intervalles précis.

Quelles sont les dimensions de découpe pour l'installation ?

Les dimensions exactes de découpe sont fournies dans le schéma d'installation. Assurez-vous que l'angle de coupe est à 90° et que le plan de travail supporte au moins 60 kg. Percez quatre trous de 6 mm de diamètre.

Que faire si l'affichage indique 'Chou EBSulmeI' ?

Ce message indique un défaut de raccordement électrique. Vérifiez le branchement selon le schéma et corrigez-le. Si le problème persiste, contactez le service après-vente.

Comment démonter l'appareil après installation ?

Débranchez l'appareil, détachez les conduits d'évacuation ou de recyclage, retirez le joint en silicone, puis poussez l'appareil par le bas. N'utilisez pas d'outils pour faire levier sur le cadre.

MODE D'EMPLOI PVQ820H26E BOSCH

Preparar la connexion électrique

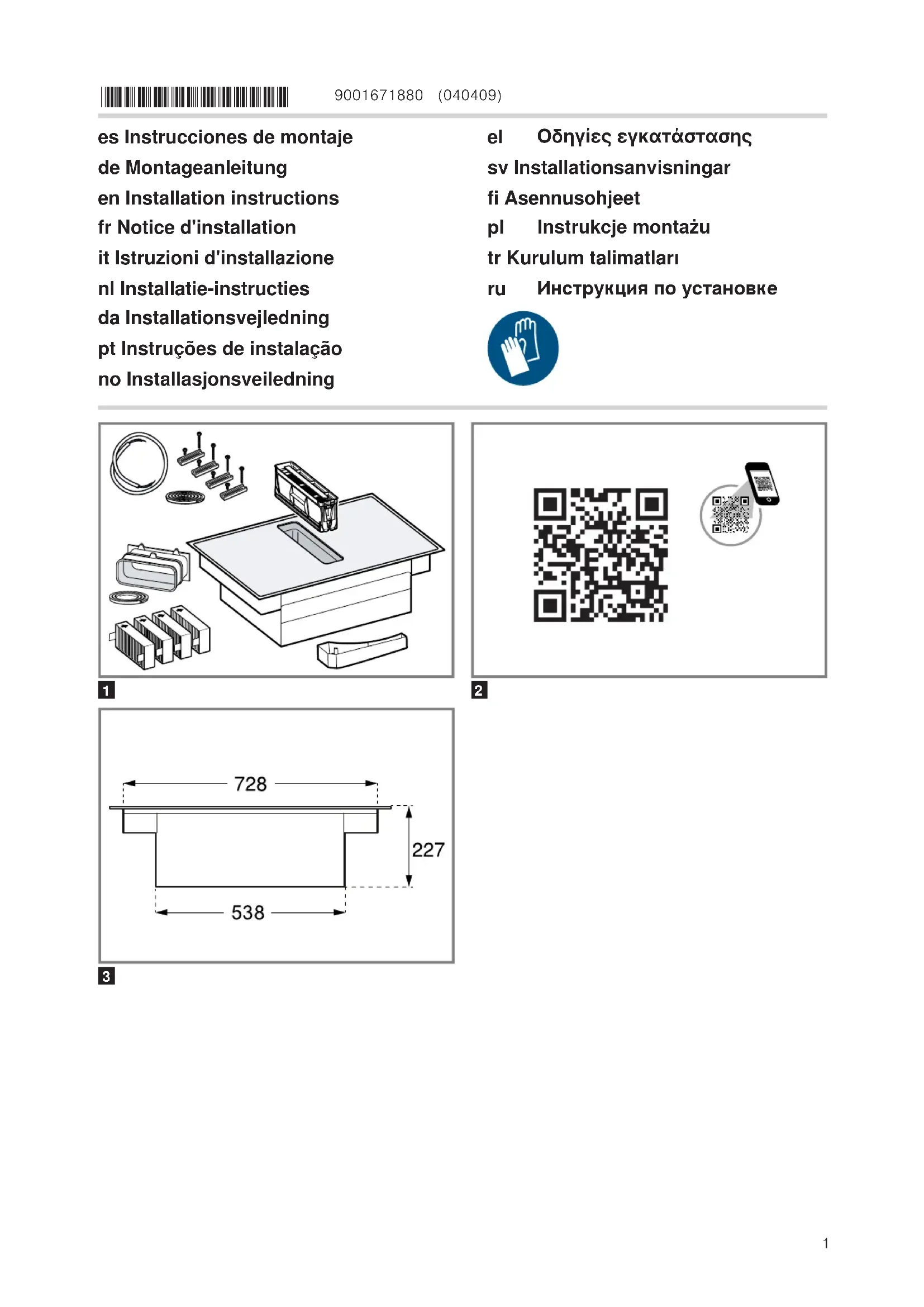

Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'eventuels dégats dus au transport et pour vous assurer de l'intégrality de la livraison.

$$ \rightarrow F i g. 1 1 $$

Code QR video concernant l'installation

Vous trouvrez ici le code QR pour la video concernant l'installation.

$$ \rightarrow F i g. 2 $$

Dimensions de l'appareil

Voutrouverez ici les dimensions de I'appareil Fig. 3

Cotes d'encastrement coudes de conduit plat

Voutrouvrez ici une vue d'ensemble des cotes d'encastrement des coudes de conduit plat.

$$ V u e \text {l a t e r a l e}: $$

$$ \begin{array}{l} \rightarrow F i g. \quad \text {A} _ {1} \rightarrow F i g. \quad \text {B} _ {1} \rightarrow F i g. \quad \text {C} \ V u e \mathrm {d e f a c e}: \ \rightarrow F i g. 7 \ \end{array} $$

Variantes d'installation

Vous trouverez ici une vue d'ensemble des diffé- rentes variances d'installation.

Filtre anti-odeurs et adaptateur pour mode recirculation de l'air :

$$ \rightarrow F i g. \boxed {3} $$

Filtre anti-odeurs, diffuseur et joint pour le mode recirculation de l'air :

Fjg. 9

Filtre acoustique et joint pour le mode évacuation extérieure :

→Fig. 10

Remarque : Vous pouvez vous procurer des conduits adaptés à l'installation auprès du service après-vente, sur notre site Web ou auprès de reven- deurs spécialisés.

Distances de sécurité

Respectez les distances de sécurité de l'appareil.

Distance du réservoir de trop-plein :

→Fig. m

Position du réservoir de trop-plein :

→Fig.12

Les performances sont optimales à une distance de 50 mm entre la paroi arrêté du meuble et le mur. À une plus petite distance, les performances sont réduites.

→Fig.18

Respectez les distances de sécurité lors de la découpe du plan de travail.

Ne posez aucun objet dans le tiroir qui depasse la hauteur maximum de ce dernier. Les objets peuvent se cogner contre la base de l'appareil et ainsi en perturber les fonctions.

Fig. 14

Indications generales

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- N'utilissez jamais cet apparéil dans un batau ou un vehicule.
Respectez les recommandations du fabri-cant du plan de travail.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet apparéil.

La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

AVERTISSEMENT - Danger : magnetisme!

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

• Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

A VERTISSEMENT - Risque d'emploiement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marché, elle préève de l'air dans la cui

sine et dans les pieces voisines. L'absence d'un apport d'air suffisant cree une pression negative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

En cas d'utilisation simultanee de l'appareil en mode evacuation exterieure et d'un foyer a combustion alimenté en air ambient, veillez impérativement a ce que l'apport d'air soit toujours suffisant.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assure par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil à un maitre ramoneur compétent qui pourrait évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.

AVERTISSEMENT - Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.

• Ne travailliez jamais avec une flamme neue à proximé de l'appareil (par ex. ne faites rien flamber).
• Installez l'appareil à proximé d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.

AVERTISSEMENT - Risque de blessure!

Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.

• N'effectuez aucune modification sur la construction électrique ou mécanique.

Les pieces accessibles lors de l'installation peuvent désenter des arêtes vives et provoquer des coupures.

• Portez des gants de protection.

L'appareil est lourd.
2 personnes sont nécessaires pour déplacer l'ap-pareil.
Utilisez exclusivement des moyens appropriés.

AVERTISSEMENT - Risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et desétouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
• Ne jamais laisser les enfants jouer avec les emballages.

AVENTISSEMENT - Risque d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.

• Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.
• Ne rejoetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
• Si l'air sortant circule par un conduit ou une chiminee d'évacuation des gaz, vous doivent d'abord obtenir l'accord d'un ramoneur compétent.

Les gaz de combustion aspiès peuvent conduire à l'empoisonnement.
Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.

Remarques concernant le branchement électrique

Respectez ces consignes pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

A VERTISSEMENT - Risque d'électrocution!

Il doit être à tout moment possible de débrancher l'appareil du réseau électrique. L'appareil doit impérativement être raccordé à une boîte de junction installée de manière réglementaire.

• Dans l'installation électrique fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux reglementations d'installation.
• Seul unElectricien qualifie est autorise a proceeder à l'installation electrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de I'appareil.
• Ne pas plier ou coincer le cable de raccordement et l'éloigner d'arêtes coupantes.
  Poser le cable de raccordement de sorte qu'il ne touche pas la coque chaude.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou celui fourni par le Service après-vente technique.
• Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.
  Cet apparéil est conforme à la classe de protection 1. Par conséquent, utilisez l' apparéil uniquement avec une prise à conducteur de protection.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Préparer le raccordement électrique

Condition: Seul le personnel formé du service après-vente peut effectuer des travaux sur l'intérieur de l'appareil ou remplacer le cordon d'alimentation.

1. Respectez les consignes sur le raccordement électrique.
   Une installation defectueuse, un encastrement ou un raccordement incorrects invalident la garantie.
2. Si vous avez besoin d'un cordon d'alimentation secteur plus long, veuillez contacter le service après-vente. Il existe des cordons d'alimentation secteur jusqu'à 2,20 metres de longueur.
3. En cas d'appareil sans cable pré-installé, introduisez le cordon d'alimentation dans la prise de raccordement.

Ouvrir la prise de raccordement

• Soulevez le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow F i g. \quad 1 5 $$

Préparer la prise de raccordement

$$ \rightarrow \text {F i g .} 1 6 $$

$$ \rightarrow \text {F i g .} $$

$$ \rightarrow \text {F i g .} $$

1. Desserrez les vis.
2. Soulevez la décharge de traction à l'aide d'un tournevis.
3. Desserrez la décharge de traction.

Raccorder les câbles dans la prise de raccordement

1. En cas de raccordement 3 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} \tag {19} $$

1. En cas de raccordement 2 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 2 0 $$

1. En cas de raccordement 1 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 2 1 $$

1. En cas de raccordement 2 L/2 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Respectez les couleurs des cables.

2. BN : marron

3. BU:bleu
4. GN/YE : jaune et vert
5. BK : noir

6. GY: gris

7. Si nécessaire, montez les points en cuivre joints, selon le schéma de raccordement.

8. Raccordez les cables et serrez ensuite les vis sur la prise de raccordement.

9. En cas de raccordement 1N ou 2L / 2N selon le schema de raccordement, 1 correspond au moteur du ventilateur.
10. En cas de raccordement 2N^ / 3N^ , la phase L1 (Grey) correspond au moteur du ventilateur.

Fixer le cable dans la prise de raccordement

1. Fixez le cordon d'alimentation à l'aide de la décharge de traction.

2. Serrez les vis dans la bonne position.

3. N'utilise pas de visseuse sans fil.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Afin de facilititer la fermeture de la prise de raccordement, disposez les cables dans la partie centrale de la prise de raccordement.
2. Fermez le couvercle de la prise de raccordement.

Remarques concernant le conduit d'évacuation

Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

Utiliser un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
- Des conduits d'évacuation longs et rugieux, compteant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.

Utiliser un conduit d'évacuation en matériel non inflammable.
Pour éviter tout return de condensat, montez le conduit d'évacuation de l'appareil avec 1^ de pente.

Gaines plates

Utilisez des gaines plates dont la section interieure correspond au diamètre des tuyaux ronds :

• Un diamètre de 150 mm correspond environ à 177 cm².
• En présence de tuyaux de différents diamètres, utilisez des rubans d'étanchéité.
  N'utilisez pas de gains plates avec des déviations aiguës.

Tuyaux ronds

Utilisez des conduits de section ronde dont le diamètre interieur est de 150~mm

Remarques sur le mode évacuation extérieure

En mode évacuation extérieure, un clapet anti-retour doit être installé.

Remarques

• Si,aucunclapet anti-retour n'est fourni avec l'appareil, you pouvez en obtenir un dans un commerce spécialise.
  Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson téléscopique mural.

Contrôler le meuble

1. Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante.
   L'appareil pèse au maximum environ 25 kg.
   Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
2. Veillez à ce que la stabilité du meuble d'encastrement soit garantie même après les travaux de découpe.

3. La capacité de charge et la stabilité doivent être assurées par des sous-structures appropriées, en particulier en cas de plans de travail fins.

4. Prendre en compte le poids de l'appareil, y compris sa charge supplémentaire.

5. Utiliser un matériel de renforcement résistant à la chaleur et à l'humidité.

6. Assurez-vous que les meubles d'encastrement résistant à la chaleur jusqu'à 90^ .

7. N'installez pas d'autres apparèils, par exemple un four, un réfrigerateur, un lave-vaisselle ou une machine à laver.
8. Vérifiez la planéité de l'appareil uniquement après son installation dans orifice d'encastrement.
9. Vous pouvez désiroir librement I'ecart par rapport au meuble haut. Ce faisant, prenez en compte la facilité d'utilisation et l'ergonomie lors de l'utilisation de la plaque.

Montage à fleur de plan

En cas de montage à fleur de plan, l'appareil se trouve au même niveau que le plan de travail. Aucun niveau génant n'interfère entre l'appareil et le plan de travail.

Voussoupiezmonterl'appareil danslesplans de travail résistantsa la temperature etétanches suivants:

Plans de travail en pierre
Plans de travail en matière plastique, par exemple Corian

Plans de travail en bois massif

Aucune installation dans des plans de travail en contreplaqué n'est possible.

Préparer le meuble

Condition: Les meubles d'encastrement résistant à des températures allant jusqu'à 90^ .

$$ \rightarrow \text {F i g .} \quad 1 4 $$

$$ \rightarrow \text {F i g .} 2 4 $$

$$ \rightarrow \text {F i g .} $$

1. Marquez la découpe des meubles selon le croquis d'installation.
2. Percez quatre trous de 6 mm de diamètre.
3. Assurez-vous que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ .

Observer les distances minimales en cas de montage au-dessus d'un tiroir

1. Pour le retrait du réserveir de trop-plein sur un appar-. pareil encastré, respectez les distances mini-males.

$$ \rightarrow \text {F i g .} $$

1. Respectez la position du réservoir de trop-plein.

$$ \rightarrow \text {F i g .} 1 2 $$

Placer le ruban adhesif

• Placez le long ruban adhésiif fourni sur la tranche du plan de travail.

$$ \rightarrow \text {F i g .} $$

Préparer le meuble pour le mode recyclage avec l'adaptateur

Remarques

• Nous ne recommendons pas une installation sur une paroi extérieure non isolée thermiquement, ni une installation au-dessus d'un sol froid ( ≥ 0.5W / m^2 °C).
  La sortie d'air ne doit pas etre situee a proximite d'autres appeareil. Au moins un panneau doit les séparer.Si vous ne pouvez pas installer de séparation, referez vous à l'autre méthode d'installation.
• Lors de la combinaison avec l'adaptateur, respectez les dimensions correspondantes pour la découpe dans la paroi arrière.

$$ \rightarrow \text {F i g .} 2 6 $$

1. Mesurez l'épaissur du plan de travail. Reportez la mesure sur le gabarit et tracez une ligne qui lui correspond.

$$ \rightarrow \text {F i g .} $$

1. Réalisiez une découpe sur le gabarit le long de la ligne marquee de l'épaisseur du plan de travail A, de la ligne Médiane de découpe B et de la ligne de réference de la sortie d'air interieure C.
2. Marquez le milieu de la découvertes dans le plan de travail comme ligne mediane sur la paroi arrêté du meuble.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Alignez le gabarit sur la ligne mediane de la paroi arrêté du meuble et au niveau du bord inférieur du plan de travail.
2. Réalissez la découpe dans la paroi arrière selon le gabarit.
3. Retirez les copeaux après les travaux de découpe.
4. Scellez les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text {F i g .} 2 4 $$

Ventilation

1. En mode recyclage, créez une sortie d'air dans la plinthe du meuble.

2. Prévoyez une section minimale de la sortie d'air d'environ 400~cm^2

3. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.

4. RÉalisiez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.

5. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200~cm^2 dans le meuble du bas.

Installer l'appareil muni du mode recirculation de l'air avec adaptateur

Fixer le joint sur l'adaptateur

Fixez le joint sur l'adaptateur a 5 mm maximum du bord.
→Fig. 29

Poser l'adaptateur

1. Nettoyer et dégraisser la surface adhésive autour de la découverte sur la paroi arrière du meuble.
2. Insérer l'adaptateur dans l'ouverture de sortie à l'arrière de la table de cuisson. → Fig. 30
3. Retirer le film protecteur du ruban adhésif de l'adaptateur. Fig. 31

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découvert du plan de travail.
   → Fig. 37

Visser les attaches de retenue

• Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.
• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
• N'utilisez pas de tournevis électrique.
  Fig. 33

Fixer l'adaptateur

1. Tenez l'adaptateur par son support central et faites-le glisser avec les supports lateraux contre la paroi arriere du meuble bas, puis fixez-le.

Fig. 34

1. Si nécessaire, fixez l'adaptateur avec des vis. → Fig. 35

Préparer le meuble pour le mode recyclage avec conduites pour'utilisation en recyclage

1. Retirez si nécessaire la paroi arriere du meuble.
2. Pour la combinaison avec le coude de conduite plate, respectez la cote correspondante pour la découvert dans la paroi arrière.

Fig. 36

1. En mode recyclage, creez une sortie d'air dans la plinthe du meuble.

2. Prévoyez une section minimale de la sortie d'air d'environ 400~cm^2

3. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.

4. RÉalissez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.

5. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200~cm^2 dans le meuble du bas.

6. Retirez les copeaux après les travaux de découpe.

7. Scellez les chants de découverte de façon thermostable et etanche. Fig. 24

Installer l'appareil pour un mode recirculation d'air avec conduites pour utilisation en recyclage

1. En cas de mode recirculation d'air, utilisez le joint, les conduites pour utilisation en recyclage, le diffuseur et les filtres anti-odeurs.
2. Prenez en compte les cotes pour les différents coudes de conduit plat. Page 25

Fixer le joint

Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord. → Fig. 37

Insérer le coude de conduit plat

Insérer le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil. Fig. 38

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découvert du plan de travail.

→Fig. 39

Installer des conduites entre l'appareil et le diffuseur

1. Raccordez entre euxles éléments des conduites pourutilisation enrecyclage.

2. Fixez les raccords pour tube de conduite plate en les encliguetant.

3. Pour une fixation supplémentaire, vissez les raccords pour tube de conduite plate ensemble à l'aide de 4 vis PT4x8 pour plastiques.
   →Fig. 20

4. Reliez les conduites pour utilisation en recyclage avec le coude de conduite plate à l'arrière de la table de cuisson. → Fig. 41

5. Reliez le diffuseur aux conduites pour utilisation en recyclage.
   →Fig.

Visser les attaches de retenue

• Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.
• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
• N'utilisez pas de tournevis électrique.
  →Fig.4

Préparer le meuble pour le mode évacuation extérieure

1. Retirez si nécessaire la paroi arrriere du meuble.
2. Lors de la combinaison avec un coude de conduite plate, respecter les dimensions correspondantes pour la découvertes dans la paroi arriere. Fig. 44
3. Retirez les copeaux après les travaux de découpe.
4. Scellez les chants de découverte de façon thermostable et etanche.

Fig. 45

Installer l'appareil pour le mode évacuation extérieure

1. En cas de mode évacuation extérieure, utiliser le joint et les filtres acoustiques.
2. Respecter les remarques concernant le conduit d'évacuation. → Page 27

Fixer le joint

Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.

$$ \rightarrow \text {F i g .} \boxed {3 7} $$

Réaliser la tuyauterie

$$ \rightarrow \text {F i g .} \quad 3 8 $$

1. Insérez le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.
2. Si nécessaire, montez d'autres éléments de tuyauterie.

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découvert du plan de travail.

$$ \rightarrow F i g. \quad 3 9 $$

Visser les attaches de retenue

$$ \rightarrow \text {F i g .} \quad 3 3 $$

• Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.
• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
• N'utilise pas de tournevis electrique.

Réaliser le raccordement de l'évacuation de l'air

1. Fixez le conduit d'évacuation contre le coude de gaine plate.
2. Réaliséz la jonction vers l'orifice d'évacuation d'air.
3. Étanchéifiéz les zones de jonction de façon appropriée.

Mettre en place le filtré

Remarque: En mode recyclage,mettre en place le filtrte anti-odeurs.

En mode évacuation extérieure,mettre en place la fille acoustique.

1. Respecter le sens du flux d'air du filtré.
2. Insérer deux des filtres dans l'appareil à gauche et à droite et les pousser vers l'avant.

$$ \rightarrow \text {F i g .} 4 6 $$

$$ \rightarrow \text {F i g .} 4 7 $$

1. Insérer les autres filtrres dans l'appareil, l'un a gauche et l'autre a droite.

Insérer le filtré àGRAISSSE

• Mettez en place le filtrre àGRAISE.

$$ \rightarrow \text {F i g .} 4 8 $$

Réaliser le raccordement électrique

1. Respecter les valeurs de raccordement figurant sur la plaque signalétique.
2. En cas de raccordement 3 N, connecter le cable à la prise de raccordement comme illustré.

$$ \rightarrow \text {F i g .} 4 9 $$

1. En cas de raccordement 2 N, connecter le cable à la prise de raccordement comme illustré.

$$ \rightarrow \text {F i g .} \boxed {5 0} $$

1. En cas de raccordement 1 N, connecter le cable à la prise de raccordement comme illustré. → Fig. 51
2. En cas de raccordement 2 L/2 N, connecter le cable à la prise de raccordement comme illustré.

$$ \rightarrow F i g. \boxed {5 2} $$

1. Respectez les couleurs des cables.

2. BN: marron

3. BU:bleu

4. GN/YE : jaune et vert
   -BK:noir
   -GY:gris

5. Selon le type de raccordement, modifier si nécessaire l'agencement des embouts fournis par l'usine.

6. Pour relier deux cables si nécessaire, insérer un autre manchon.

Raccourcir les fils.
- Retirer l'isoation.

Vérifier le fonctionnement

1. Mettez l'appareil en marche.
2. Si Chou EBSulmeI'appareil n'est pas raccordé correctement. "Verifier et corriger le raccordement electrique", Page 30
3. Sieldom défaut n'apparait dans l'affichage de l'applériel, vérifie la fonction de la ventilation selon la notice d'utilisation.

Vérifier et corriger le raccordement électrique

1. Debranchez l'appareil du secteur.
2. Vérifiez si le raccordement à l'appareil et le raccordement côte bathtub correspondent au schéma de raccordement des générées instructions de montage. → "Préparer le raccordement électrique", Page 27 → "Réaliser le raccordement électrique", Page 30
3. En cas de raccordement 3 N, respectez l'illustration suivante.

$$ \rightarrow \text {F i g .} [ 5 8 ] $$

1. En cas de raccordement 2 N, respectez l'illustration suivante.

$$ \rightarrow \text {F i g .} \boxed {5 4} $$

1. En cas de raccordement 1 N, respectez l'illustration suivante.

$$ \rightarrow \text {F i g .} \quad 5 5 $$

Sceller les joints

Condition: Avant de poser les joints, effectuez im-. pérativement un test fonctionnel.

1. Scellez l'interstice à l'aide d'un silicone résistant à la chaleur, par exemple Novasil® S70 ou Otto-seal® S70.

$$ \rightarrow \text {F i g .} \tag {58} $$

L'utilisation d'une colle au silicone non adaptée peut entraîner une décoloration indéléble des plans de travail en pierre naturelle.

1. Lissez le joint à l'aide d'un agent lissant recommandé par le fabricant.
2. Respectez les directives du fabricant de la collé au silicone.
3. Laissez secher la colle au silicone au moins 24 heures.

La durée de séchage dépend de la température ambiente.

1. Faites fonctionner l'appareil uniquement lorsque le silicone est entiement sec.

Commuter l'affichage sur mode évacuation extérieure

1. Pour le mode évacuation extérieure, modifiez si nécessaire l'affichage de la commandelectronique en consquence dans les réglages de base.
2. Consultez le chapitre Reglages de base de la notice d'utilisation.

Démonter l'appareil

ATTENTION!

Les outils peuvent endommager le cadre de l'appareil.

• N'extrayez pas l'appareil par le haut en faisant levier.
• Debranchez l'appareil du réseau électrique.
• Detachez le conduit d'évacuation ou les conduits de recyclage d'air.
• Retirez le joint en silicone.
• Faites sortir l'appareil en le poussant par le bas.

it

Avoiμα Tou Koutiou ouvδεοης

AvaonkwoTe To kAnaki Tou Koutioou ouvdeonc Tn Bontheia evoc kataoaiou.

$$ \rightarrow E I K. \quad 1 5 $$

PpOeToiAoiA Tou Koutou ouvEoanC

1.AuOTe Tn Biδa.

$$ \rightarrow E I K. \quad 1 6 $$

1. AvaonkwoTe Tnv avakouphiion Tnc eAeNc tn Bon- evoc katoaBiou.

$$ \rightarrow E I K. \quad 1 7 $$

1. AOTe TnV aakoufion Tnc EAnc.

$$ \rightarrow E I K. \quad 1 8 $$
