BRUKSANVISNING PVQ820H26E BOSCH

1. Vær obs på plasseringen av overlopsbeholderen.

$$ \rightarrow \text {F i g .} 1 2 $$

Sette pâtéip

• Fest den medfolgende lange teipen på kanten av utskjaeringen i benkeplaten.

$$ \rightarrow \text {F i g .} 2 5 $$

Kontrollera after uppackningen att inga delar ar transportskadade och att leveransen ar komplett. Fig. 1

QR-kod monteringsvideo

Här hitter du en översikt over plankanalböjarnas monteringsmätt.

$$ \rightarrow F i g. \quad 4 \rightarrow F i g. \quad 5 \rightarrow F i g. \quad 6 $$

Sidovy:
Frontvy:
Fig. 7

Installationsvarianter

Här hitter du en översikt über de olika installationsvarianterna.

Osfilter och adapter for cirkulationsdrift:

Fig. 3

Osfilter, diffusor och tätning for cirkulationsdrift: Fig. 9

Akustikfilter och tätning for evakueringsdrift:

Fig. 10

Notera: Lämpliga installationskanaler kan du kopa hos service, pa.Var webbsajt och hos Återförsäljarna.

Sakerhetsavständ

Hällenhetens sakerhetsavstand.

Avstand till braddningsbehallare:

Fig. 11

Kapaciteten ar optimal vid 50~mm avstand mellan stomrygg och vagg. Mindre avstand sanker kapaciteten.

Fig. 13

Häll sakerhetsavständen vid urtagen i bankskivan. Lagg inte foremal som överskrider maxhöjden i ladan. Foremälen kan stöta emot enchetssockeln och störafunktionen.

→Fig.14

#

Läsigenom anvisingen noga.
Det ar bara behörig elektriker som fär ansluta encheten.
- Slå alltid av elen innan du utför sádana ar-beten.
Använd aldrig encheten i bātar aller fartyg.
Följ bankskivtillverkarens rekommendationer.

Saker montering

Följ sakerhetsanvisningarnaRARY monterar enheten.

Saker använding av encheten kräver fackmässig montering enligt monteringsanvisningen. Installatoren ansvarar for en felfri Funktion på uppställningsplatzen.

VARNING! - Fara! Magnetism!

Enheten innehaller permanentmagnetner. De kan paverka elektroniska implantat, t.ex. pacemaker och insulinpumper.

• Personer med elektroniska implantat maste halla 10 cm:s minimiavstand till encheten.

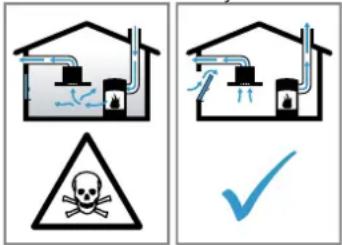

VARNING! - Förgiftningsrisk!

Rökgaser som gär i retur kan ge förgiftning. Värmekällor som forbrukar rumsslut (t.ex. gas-, olje-, ved-ller koleldade värmare, flödesvärmare, varmvattenberedare) tar forbränningsluft frän utrymmet dar enheten ar installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten ar pa, sa suger den rumssluft frän kok och intilliggande rum. Räcker inte ventilationen till, sä blir det untertryck. Det fär giftgaser frän skorsten eller rökgäng att gä i retur till boendeutrymmena.

• Se till sa att det finns tillracklig ventilation om du anvander bade enhet med evakuering och eldstad som drar rumsluft.
  Saker anvandning kraver att undertrycket i rummet dar varmekkallan star underskrider 4 Pa (0,04 mbar). Det kan du uppnagenom att komplettera tilluftflodet till forbranningen via luftkanal/rokgang med fasta ventilationsoppninger t.ex.i dorrar, fons ter ellmed hjalp av andra tekiska losninger. Det ar inte sakert att det racker med en luftkanal/ rokgang for att klara gransvdet.
  Du kan alltid fraga din sotare, de kan bedoma huts ventilationssystem i sin helhet och foresla lampliga ventilationsatgärder.
  Anvander du bara encheten med cirkulationsluftdrift, sa finns inga begransninger.

VARNING! - Brandrisk!

Fettavlagringar i filret kan börja brinna.

• Använd aldrig öppen laga vid encheten (som t.ex. flambering).
  Montera bara encheten vid eldstad for fasta branslen (som t.ex. tra aller kol) om det finns sluten kapa som inte gär att ta av. Det fär inte finnas nagot gnistregn.

VARNING! - Risk for personskador!

Andringar pà de elektriska eller mekaniska konstruktionerna ár farliga och kan leda till felfunktion.

• Andra aldrig de elektriska eller mekaniska konstruktionerna.
  Dukommen at delar med vassa kanter vid monteringen som kan ge skärskador.
  Anvand skyddshandskar.
  Enheten ar tung.
• Ta hjälp av nagon vid forflytning av encheten.
  Anvand bara lampliga hjalpmedel.

VARNING! - Kvävningsrisk!

Barn kan dra forpackningsmaterial over huvudet allertrassla in sig i det och kvavas.

• Lat inte barn komma i narheten av forpacknings-material.
  Låt inte barn leka med forpackningsmaterial.

VARNING! - Förgiftningsrisk!

Rökgaser som gär i retur kan ge förgiftning.

Evakuera inte via rok-ller skorstensgang som ar i bruk.

Evakuera inte via ventilationschakt fran utrymmen med eldstader.
Evakuering via rok-ller skorstensgang som inte ar i bruk kraver sotningsgodkannande.

Rökgaser som gär i retur kan ge förgiftning.

Flaktens strommatning maste ha lamplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Anvisningar for elanslutning

Följ anvisingarna for saker elanslutning av encheten.

VARNING! - Risk for elstötar!

Det maste alltid gà att góra encheten strömlös. Du fár bara ansluta encheten till rätt installerad kopplingsdosa.

Den fasta installationen maste ha allpolig brytare som uppyller kraven enligt overspanningskategori lI ch ar monterad enligt foreskrifterna.
- Det ar bara behörig elektriker som fär göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till,enheten.
Se till sa att sladden inte blir vikt ellr klamd och hall den borta fran vassa kanter.
- Dra sladden sä att den intekommen i kontakt med enhetens heta holje.
- Använd bara den sladd som medfoljer encheten el-ler som service levererat.
Enheten uppfyller kraven enligt EU:s bestammelser for radioavstörning.
Enheten har skyddsklass 1 och ske ha jordad elanslutning vid användning.
- Tillverkaren tar inget ansvar for driftstörningar eller ev. skador som beror på felaktig elinstallation.

Förbereda elanslutningen

Krav: Det ar bara utbildad servicetekniker som fär arbeta inuti encheten och byta sladd.

1. Folj anvisingarna for elanslutningen.
   Garantin upphor att galla vid felmontering, obehorig montering aller anslutning.
2. Behöver du langre sladd, kontakta service. Det finns upp till 2,2 m lṅga sladdar.
3. Enheterutanformonteradsladd,forinsladdenikopplingsdosan.

Öppna kopplingsdosan

• Lyft locket till kopplingsdosan med/mejsel.

$$ \rightarrow \text {F i g .} $$

Forbereda kopplingsdosan

1. Lossa skruven.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Anslut 3 N-sladd som följande bild pa kopplings-dosan anger.

$$ \rightarrow \text {F i g .} $$

1. Anslut 2 N-sladd som följande bild pa kopplings-dosan anger.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Anslut 1 N-sladd som följande bild på kopplings-dosan anger.

$$ \rightarrow F i g. 2 1 $$

1. Anslut 2 L-/2 N-sladd som följande bild pa koppingsdosan anger.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Håll koll på ledarfärgerna.

2. BN: brun
   BU:bla

3. GN/YE: gulgrön

4. BK:svart
   -GY:gr

5. Montera de medfoljande kopparbyglingarna enligt kopplingsschemat, om det behovs.

6. Anslut sladden och dra sedan at skruvarna i koppingsdosan.
7. Vid 1N\~ eller 2L/2N-anslutning enligt kopplings-schemat garfas 1 till flaktmotorn.
8. Vid 2N^ / 3N^ -anslutting gárfas L1 (grä) till flakt-motorn.

Fasta sladden i kopplingsdosan

1. Fäst sladden med dragavlastningen.

2. Dra at skruven i ratt lage.

3. Använd inte sladdlös skruvdragare.

Fig. 23

1. Placera sladden mitt i kopplingsdosan, sa gar den lattare att stanga.
2. Satt pa locket till kopplingsdosan.

Tillverkaren av encheten tar inget ansvar for problem som beror på rördragningen.

Använd en kort, rak evakuering med sö stor rör-ø som möjligt.
Länga, grova evakueringar med manga böjar ellersma ror-Ø minskar utsugskapaciteten och okar fläktljudet.
Anvand evakueringsmaterial som inte ar brannbara.
Montera evakueringen med 1^ -fall fran encheten for att undvika kondensatretur.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-Ø:

• 0.150 ~mm motsvarar ca 177 ~cm^2 .
  Använd rortep vid avvikande rör-Ø.
  Använd inte plankanaler med vassa hörn.

Rundrö

Medfoljer det inte nagot kallrasspjall till encheten, kop hos din aterforsaljare.
- Ska evakueringen gå genom yttervagg, använd anslutningslåda mot mur.

Kontrollera stommen

1. Kontrollera att stommen ar vagratt och tillrackligt halffast.

Enhetens maxvikt ar ca 25 kg.

Bänkskivan du ska montera encheten i ska klara belastninger pa ca 60 kg.

1. Se till sa att stommen ar stabil aven after att du gjort urtagen.

2. Se till sa att underbyggnaden ger barighet och stabilitet, framforallt om bankskivorna ar tunna.

3. Ta med enchetens vikt inkl. belastning i berak- ningarna.

4. Förstärk med varme- och fukttaligt material.

5. Se till sa att stommen ar varmebestandig upp till 90^

6. Gör ingen underliggande inbyggnad av andra enheter, t.ex. ugn, kyl, disk- eller tvattmaskin.

7. Kontrollera inte att encheten ar plan forran du installerat den i urtaget.
8. Det gär att valja avständet till överskap fritt. Tänk på plattans användarvanlighem och ergonomi vid användning.

Planomontering

Vid planoinbyggnad ar encheten i plan med bankski-van. Det finns inga storande upphojninger mellan enhet och bankskiva.
Du kan montera encheten i foljande temperatur- och vattentaliga bankskivor:

stenbaskivor
plastbänkskivor, t.ex. Corian
massiva trabankskivor

Det gár inte montera iSPANbänskivor.

Förbereda stommen

Krav: Inbyggnadsstommarna ar temperaturtaliga upp till 90^

1. Markera stomurtaget enligt monteringsritningen.

$$ \rightarrow \text {F i g .} $$

$$ \rightarrow \text {F i g .} 2 4 $$

$$ \rightarrow \text {F i g .} 2 4 $$

1. Borra fyra 6 mm-hal.
2. Se till sa att kantvinkel mot bankskivan ar 90^

Häll minimiavständen vid inbyggnad över lada

$$ \rightarrow F i q. \mathbf {m} $$

$$ \rightarrow \text {F i g .} 1 2 $$

1. Håll minimiavständen sö att det gär att ta ur brändningsbehällaren på inbyggd,enhet.
2. Placera braddningsbehallaren noga.

Tejpa

Satt den medfoljande, langa tejpbiten pa bankskivans avsats.

$$ \rightarrow \text {F i g .} $$

Förbereda stomme für cirkulationsdrift med adapter

Anmärkninger

Vi rekommenderar inte installation pa oisolerad ytervagg aller over kallt golv ( ≥ 0,5W / m^2^)
Anslut inte utblassidan direkt mot annan enchet ut an skiljevagg. Gár det inte att montera skiljevagg, hitta annat monteringssatt i anvisningen.

1. Hall resp. ryggurtagsmatt vid kombination med adaptor.

$$ \rightarrow \text {F i g .} 2 6 $$

1. Mat bankskivans tjocklek. For over mattet till malleen och markera en motsvarande linje.

$$ \rightarrow \text {F i g .} 2 7 $$

1. Klipp mallen langs den markerade linjen for bankskivtjockleken A, urtagets mittlinje B och referenslinjen till inre luftutslappet C.
2. Markera urtagsmitten på bänskivan som mittlinje på stomryggen.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Justera mallen mot stomryggens mittlinje och arbetsytans underkant.
2. Gör ryggurtaget,enligt mallen.
3. Ta bort spanen after urtagningen.
4. Forsegla kanterna varmebeständigt och vattentätt.

$$ \rightarrow F i g. \boxed {2 4} $$

Ventilation

1. Gör en evakuering i stommens sockellist vid circu-lationsdrift.

Evakueringen ske ha en tvarsnittsarea om min. ca 400~cm^2
Gör evakueringen i sockelfronten sö stor som möjligt, sö att du häller ned luftdrag och ljudni-vä.
Gör evakueringen genom att korta sockellisterna aller använda lampligt ventilationsgaller aller lamellsocket.

1. Hallen kraver evakuering med en tvarsnittsarea om min. 200~cm^2 for att eheten sha fungera ordentligt.

Montera enchet med cirkulationsdrift och adapter

Fasta tätningen på adapters

Fast tätningen på adaptern med max. 5 mm till kanten.
→Fig.28

Fasta adaptern

1. Rengör och avfetta limytan runt urtaget i stomryggen.
2. Satt adaptern i evakueringen på baksidan av hallen.

Fig. 30

1. Ta bort tejpens skyddsfolie fran adaptern. Fig. 31

Satta ienheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i enheten i bänskivsurtaget. → Fig. 37

Skruva fast fasklammorna

• Skruva försiktigt fast de medfoljande fästklammerna på bankskiva och enhet.
• Se till sa att hallen ar i hojd med bankskivan och att encheten inte glider.
• Använd inte skruvdragare.
  →Fig.33

Fasta adaptern

1. Hall adaptern mot mithallarna och tryck den med sidohallarna mot stomryggen i underskapet och sa att den fastnar.
   Fig. 34
2. Fäst även adaptern med skruv, om det behövs. → Fig. 85

Forbereda stomme for cirkulationsdrift med circulationsluftkanal

1. Ta bort stomryggen, om det beho.

2. Hall resp. ryggurtagsmatt vid kombination med plankanalboj. Fig. 36

3. Gor en evakuering i stommens sockellist vid circu-lationsdrift.

Evakueringen ske ha en tvarsnittsarea om min. ca 400~cm^2
- Gö evakueringen i sockelfronten sö stor som möjligt, sö att du häller ned luftdrag och ljudni-vä.
Gör evakueringen genom att korta sockellisterna aller anvanda lampligt ventilationsgaller aller lamellsocket.

1. Hallen kraver evakuering med en tvarsnittsarea om min. 200cm^2 for att encheten sca fungera ordentligt.
2. Ta bort spanen after urtagningen.
3. Forsegla kanterna varmebeständigt och vattentät. → Fig. 24

Montera enhet for cirkulationsdrift med cirkulationsluftkanal

1. Anvand tätningen, cirkulationsluftkanalen, diffusorn och osfiltret vid cirkulationsdrift.

2. Hall matten for de olica plankanalbojarna.

Sid. 61

Satt fast tätningen

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i enheten i bänskivsurtaget. → Fig. 39

Anslut rördragningen mellan enchet och diffusor

1. Satt ihop cirkulationsluftkanalens komponenter.

2. Snapp fast plankanalkopplingen.

3. Skruva ihop plankanalkopplingen med 4 PT 4 × 8 mm-skruvar for plast och extra fixering.
   Fig. 40

4. Anslut cirkulationsluftkanalen med plankanalböjen på hällens baksida. → Fig. 41

5. Satt ihop diffusor och cirkulationsluftkanal.

→Fig.42

Skruva fast fästklämmorna

• Skruva försiktigt fast de medfoljande fästklammerna på bankskiva och enhet.

• Se till sa att hallen ar i hojd med bankskivan och att encheten inte glider.

• Anvand inte skruvdragare.
  Fig. 48

1. Ta bort stomryggen, om det behovs.
2. Hall resp. ryggurtagsmatt vid kombination med plankanalboj.

→Fiq. 44

1. Ta bort spanen after urtagningen.
2. Forsegla kanterna varmebeständigt och vattentätt. → Fig. 45

1. Använd tätningen och akustifikfiltret vid evakuering.
2. Folj anvisingarna om evakuering Sid. 63

Satt fast tätningen

Ansluta rordragningen

1. Satt plankanalbojen i evakueringen på enchetens baksida.
   →Fig. 38
2. Montera flera rordelar, om det behovs.

Satta ienheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bankskivsurtaget.

→Fig. 39

Skruva fast fasklammorna

• Skruva försiktigt fast de medfoljande fästklammerna på bankskiva och enhet.

• Se till sà att Hallen ar i hojd med bankskivan och att encheten inte glider.

• Anvand inte skruvdragare.

→Fig. 33

1. Fäst evakueringen på plankanalbojen.
2. Anslut till evakueringsöppningen.
3. Tàta anslutningarna på lámpligt satt.

Satta i filter

Notera: Satt i osfilter vid cirkulationsdrift.

Satt akustikfilter vid evakueringsdrift.

1. Håll koll på filterluftriktningen.
2. Satt i två av filtren till vänster och höger i enheten och skjut fram. Fig. 46
3. Satt ovriga filter till vander och hoger i enheten.

→Fig. 27

Satta i fettfiltret

Sattifettfret.

→Fig.48

Elanslut enhances

1. Folj anslutningsuppgifterna pa typskylten.
2. Anslut 3 N-sladd som bilden pa kopplingsdosan anger. Fig.49
3. Anslut 2 N-sladd som bilden pa kopplingsdosan anger. Fig.50
4. Anslut 1 N-sladd som bilden pa kopplingsdosan anger. Fig.51
5. Anslut 2 L-/2 N-sladd som bilden pa kopplingsdo-san anger. Fig. 57

6. Häll koll på ledarfärgerna.

7. BN: brun
   BU:bla

8. GN/YE: gulgrön

9. BK:svart
   -GY:gr

10. Flytta ev. rund de medfoljande ledarandhylsorna fran fabriken beroende pa anslutningssattet.

11. Anvand ev. ledarandhylsa for koppla ihop tva kablar.

Korta ledarna.
-Ta bort isoleringen.

Funktionsprova

1. Sla pa enheten.
2. Lyser 40000533 aar erhen felanslu- ten. "Kontrollera och korrigera elanslutningen", Sid.65
3. Får du inte upp nágon felindikering på encheten, Funktionsvprova fläkten,enligt braupsanvisingen.

Kontrollera och korrigera elanslutningen

1. Görenthenden stromlös.
2. Kontrollera om ansluttingarna på encheten och i fastigheten ar gjorda enigt kopplingsschemat i monteringsanvisningen. "Förbereda elanslut- ningen", Sid. 62 "Elanslut encheten", Sid. 65
3. Folj bildenden neden vid 3 N-anslutning. Fig.
4. Folj bildenden neden vid 2 N-anslutning. Fig.54
5. Folj bildenden neden vid 1 N-anslutning. Fig.55

Förseglafogarna

Krav: Funktionprova innan du mjukfogar.

1. Foga spalten runtom med lampligt, varmebeständigt silikon, t.ex. Novasil® S70 aller Ottoseal® S70.

Fig. 56

Fel silikonmassa kan missfarga bankskivor i natursten.

1. Glatta fogen med det glättningsmedel som tillverkaren rekommenderar.
2. Folj anvisingarna till silikonfogmassan.
3. Lat silikonmassan torka i minst 24 timmar.

Torktiden beror på omgivningstemperaturen.

1. Använd inte encheten forran silikonet torkat helt.

Stalla om displayen till evakuering

1. Slå om displayen till elektronikstyrningen for evacuering i grundinställningarna, om det behövs.
2. Folj kap. Grundinställningar iBruksanvisingen.

Ta urenheten

OBS!

Verktyg kan skada enchetsramen.

Lyft inte ur encheten ovanifran.

1. Görenheten strömlös.
2. Ta bort evakueringskanalen ell er lossa cirkula-tionskopplingarna.
3. Ta bort silikonfogen.
4. Tryck utenheten underifran.

fi

Toimitussältö
