BRUKSANVISNING PVQ820H26E BOSCH

Kontrolier alle dele for transportskader after udpak- ningen, og om leveringen indeholder alle dele.

Fig. 1

QR-kode montagevideo

Akustikfilter og taeling til drift med aftrak:

Fig. 10

Bemerk: Der kan kobes egnede kanaler til installation hos kundeservice, pa vores website aller hos forhandleren.

Sikkerhedsafstande

Etablering af strømtilførsl

Etter fjerning av emballasjen ma du kontrollere alle delene med henblickk pa transportskader og forvisse deg om at ingen deler mangler.

Fig. 1

Installasjonsvarianter

Her finner du en oversikt over de forskjellige installationsvariantene.

Luktfilter og adapter for sirkulasjon:

Fig. 8

Luktfilter, diffusor og tetning for sirkulasjon:

Fig. 9

Stoyfilter og tetning for utlufting:

→Fig. m

Merk: Kanaler som egner seg for installationsjonen, kan kjopes av kundeservice, pa nettstedet vart eller hos en forhandler.

Sikkerhetsavstander

Overhold apparatusets sikkerhetsavstander.

Avstandertiloverlopsbeholder:

Fig. 11

Plassering av overlopsbeholder:

→Fig. 12

Ytelsen er optimal med en avstand pa 50~mm mellom apparatet og bakveggen i skapet. Ytelsen reduseres nar avstanden er mindre.

→ Fig. 13

Sorg for at sikkerhetsavstandene overholds i utskjaeringen i benkeplaten.

Ikke legg gjenstander i skuffen som overstiger skuffens maksimale hoyde. Gjenstandene kan stete mot apparatets soskel og fore til funksjonsforstyrelser.

→Fig.14

#

Generell informasjon

Les noye gjennom donne anvisingen.
Apparatet skal kun installereres av autoriserte fagfolk.
- Slå alltid av strømtilførselen før det skal gjennomfores arbeider.
Dette apparatet mä aldri brukes i bater el-ler kjorety.
Folg anbefalingene fra produsenten av benkeplaten.

Sikker montering

Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsanvisingen. Installatoren er ansvarlig for at apparatet fungerer som det skal pa oppstellingsstedet.

ADVARSEL-Fare:magnetisme!

Apparatet inneholder permanentmagnet. Disse kan pavirke elektroniske implantater, f.eks. pacemakere ell insulnPumper.

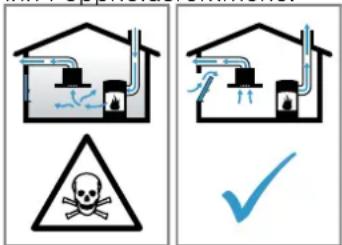

Tilbakesugde forbrenningsgasser kan fore til forgifting. Ildsteder som er avhengige av romluft (f.eks. varmeapparater og varmtvannsberedere som drives med gass, olje eller kull), bruker forbrenningsluften fra oppstellingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri. I forbindelse med en innkoblet ventilator trekkes det romluft fra kjokkenet og rommene ved sider av. Uten tilstrekkelig tilforselsluft oppstar et undertrykk. Giftige gasser fra skorstein eller avtrekkssjakt suges tilbake inn i oppholdsrommene.

Sorg alltid for nok lufttilforsel nár apparatet skal brukes i utluftingsmodus samtidig med et ildsted som er avhengig av romluft.
Sikker bruk er kun mulig dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnas dersom forbrenningsluften kan strømme gjennom apninger som ikke kan lukkes, som f.eks. i dorer, vinduer, i forbindelse med en murkasse for tilførsels-/utblasningsluft eller ved hjelp av andere tekniske tiltak. Bare en murkasse for tilførsels-/utblasningsluft er alene ikke tilstrekkelig for a sikre at greseverdien overholds.
Du bør uansett rädfore deg med ansvarlig skorsteinsfeiemester som kan bedømme huset tilførss- og avtrekksluft og foresla et passende til-tak for ventilationen.
- Dersom apparatet utelukkende brukes i sirkulasjonsdrift, er det ingen begrensninger.

Aldri bruk apen flamme i nærheten av apparatet (f.eks. ved flambering).
- Apparatet mä kun installereres i nærheten av ildsted for fast brensel (f.eks. ved eller kull) dersom det finnes et lukket deksen som ikke kan tas av. Det må ikke forekommen gnistsprut.

ADVARSEL-Fare for personskade!

Endringer på elektriske eller mekaniske komponenter er farlige og kan före til feilfunksjon.

Gjennomfør ingen endringer på elektriske eller mekaniske komponenter.
Deler som er tilgengelige under montering, kan haskarpe kanter og fere til kuttskader.
Bruk vernehansker.
Apparatet er tungt.
Det kreves 2 personer när apparatet skal flyttes.

Bruk bare egnede hjelpemidler.

ADVARSEL-Kvelningsfare!

Barn kan fä emballasjen over hodet eller vikle seginn i den og kveles.

Tilbakesugde forbrenningsgasser kan fere til forgifting.

• Avtrekkluften ma ikke ledes inn i en røyk-ller avgasskanal som er i bruk.
• Avtrekksluften mä ikke ledes inn i en sjakt som brukes til utlusting av rom med ildsted.
  Dersom avtrekksluften skal fores igjennom en roryk-ller avgasskanal som ikke er i bruk, ma det forst innhentes tillatelse fra brannvesenet.

Tilbakesugde forbrenningsgasser kan.fore til forgifting.

• Dersom en ventilator installeres sammen med et romluftavhengig ildsted, ma strømtilforselen til ventilatoren utstyres med en egnet sikkerhetsbryter.

Informasjon om den elektriske tilkoblingen

For a koble apparatet til strommen pa en sikker mate ma du folge disse anvisingene.

ADVARSEL-Fare for elektrisk stot!

Klargjør den elektriske tilkoblingen

Forutsetting: Det er kun opplaert kundeservicepersonale som skal utfore arbeider innate i apparatet allerbytte stromkabelen.

1. Følg merknadene om elektrisk tilkobling.
   Garantien gjelder ikke ved feilaktig montering ulluforskiftsmessig installasjon ullikobling.
2. Hvis det er nødvendig en lengre strømledning, kontakt kundeservice. Det finnes strømledninger på inntil 2,20 m lenghte.
3. På apparater uten forhändsinstalliert kabel skal strømkabelen fores inn i stikkontakten.

Apne stikkontakten

Loft opp dekselet til stikkontakten ved hjelp av en skrutrekker.

$$ \rightarrow \text {F i g .} $$

Klargjore tilkoblingskontakten

1. Løsne skruen.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Loft opp trekkavlastningen med en skrutrekker.

2. Løsne trekkavlastningen.

$$ \begin{array}{l} \rightarrow F i g. \quad 1 7 \ \rightarrow F i g. 1 8 \ \end{array} $$

Koble til kablene i stikkontakten

1. Koble til kabelen ved 3 N som vist på bildet under.

$$ \rightarrow \text {F i g .} 1 9 $$

1. Koble til kabelen ved 2 N som vist på bildet under.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Koble til kabelen ved 1 N som vist pa bildet under.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Vær obs pa kablenes farger.

2. BN: brun

3. BU:bla
4. GN/YE: gul og grunn

5. BK:svart
   -GY:gr

6. Monter de medfølgende kobberbroene i henhold til koblingsskjemaet ved behov.

7. Koble til kablene og stram sa skruene pa stikkontakten.
8. På kontakter av typen 1N~ller 2L / 2N i henhold til koblingssskjemaet svarer 1 til ventilatormotoren.
9. På kontakter av typen 2N^ / 3N^ svarer fasen L1 (Grey) til ventilatormotoren.

Feste kabler i stikkontakten

1. Fest strömkabelen med trekkavlastningen.

2. Trekk til skruen i korrekt posisjon.

3. Ikke bruk batteridrevet skrutrekker.

$$ \rightarrow \text {F i g .} 2 3 $$

1. Plasser kablene i midtre del av stikkontakten slik at den blir lettere Å lukke.
2. Lukk dekselet til koblingsboksen.

Informasjon om avtrekkskanalen

Produsenten av apparatet har ikke garantiansvar ved reklamasjoner som skyldes rørlengden.

• Bruk et kort og rett avtrekksrør med størst mulig diameter.
  Lange og ujevne avtrekksrør, mange boyer og små rordiametre gir redusert avtrekk og økt vifte-støy.
  Bruk et avtrekksror av ikke-brennbart materiale.
  For a unngk kondensat-retur bcr avtrekksrreter monteres i 1^ helning i forhold til apparatet.

Flate kanaler

Bruk flate kanaler med et innvendig tverrsnitt som til-svarer diameteren pa de runde kanalene:

En diameter pa'150 mm tilsvarer ca. 177 cm2.
- Sett inn tetningsstriper hvis rordiametre avviker.
- Ikke bruk flate kanaler med skarpe vendinger.

Rundrør

Bruk runde kanaler med en innvendig diameter pa 150~mm

Merknader om utlufting

Ved utlufting bør det monteres en tilbakeslagsventil.

Merknader

• Dersom tilbakeslagsventil发展模式 med apparatet, kan det bestilles hos en forhandler.

• Dersom avtrekksluften ledes gjennom ytterveggen, bør det brukes en teleskopmuråpning.

Kontrollere innbyggingsskapet

1. Kontroller om innbyggingsskapet er vannrett og har tilstrekkelig bareaevne.
   Apparatets maksimale vekt er ca. 25 kg.
   Benkeplaten som apparatet skal installeres i, matale en belastning pa ca. 60 kg.
2. Pase at innbyggingsskapet fortsett er stabilt etter utskjaeringsarbeidet.

3. Baeereevnen og stabiliteten til benkeplaten skal sikres med egnede underkonstruksjoner, spesielt hvis arbeidsplaten er tynn.

4. Ta hensyn til apparatets vekt inklusive ekstra belastning.

5. Bruk forsterkningsmaterialie som taler varme og fuktighet.

6. Pase at innbyggingsskapet taler optil 90^ varme.

7. Andre apparater som stekeovner, kjoleapparater, oppvaskmaskiner aller vaskemaskiner ma ikke bygges inn under.

8. Kontroller Först erter installasjon at apparatet stär jevnt i innbyggingsapningen.
9. Du kan fritt velge avstanden til et overskap. Ta hensyn til brukervennlighet og ergonomi vedBruk av platen.

Planmontering

Ved planmontering er apparatet i flukt med benkeplaten. Man slipper irriterende hoydeforskjeller mellom apparatet og benkeplaten.

Du kan montere apparatet i ffolgende temperaturbestandige og vannfaste benkeplater:

benkeplater av stein
benkeplater av plast, f.eks. Corian
benkeplaterimassivtreverk

Det er ikke mulig med montering i benkeplater av kryssfinér, sponplater o.l.

Klargjore innbyggingsskapet

Forutsetting: Innbyggingsskapene mä tale temperaturer på opptil 90^

1. Tegt opp utskjaeringen i henhold til monteringstegningen.

$$ \rightarrow \text {F i g .} \quad 1 4 $$

1. Bor fire hull med en diameter pa 6 mm.

$$ \rightarrow \text {F i g .} 2 4 $$

1. Pase at det er 90^ vinkel mellom snittflaten og benkeplaten.

$$ \rightarrow F i g. 2 4 $$

Ved montering over en skuff mä minsteavstandene overholds

1. For at overlopsbeholderen skal kinne tas ut när apparatet er montert, ma det tas hensyn til minsteavstandene.

$$ \rightarrow \text {F i g .} \quad \mathbf {m} $$

Klargjore skap for sirkulasjon med adapter

Merknader

Vi vil ikke anbefale installationsjon på en yttervegg uten termisk isolasjon eller over kaldt gulv ( ≥ 0.5W / m^2 °C).
- Ikke koble utblåsningssiden direkte til andre apparater uten skillevegger. Hvis du ikke kan installere skillevegger, se Andre installationsjonstyper.
1. Ved kombinasjon med adapter ma du vare obs pa malene for utskjaeringen i bakveggen. Fig. 26
2. Mäl tykkelsen på benkeplaten. Overfør mälet til sjablongen og tegn opp en linje om tilsvarer denen. Fig. 27
3. Skjaer ut benkeplatetykkelsen A, skjaereimidtlinjen B og referanselinjen for luftutlopet C pa sjablongen langs den markerte linjen.
4. Tegt opp midten av utskjæringen i benkeplaten som midtlinje pa bakveggen. Fig.28
5. Rett inn sjablongen etter midtlinjen i bakveggen og unterkanten av benkeplaten.
6. Lag en utskjaering i bakveggen ved hjelp av sjablongen.
7. Fjern spon etter utskjæringene.
8. Snittflatene mä forsegles med et varmebestandig og vanntett materiale. → Fig. 24

Ventilasjon

1. Ved sirkulasjon: Lag et luftutlp i soskellisten i skapet.

2. Luftutløpet ma ha et tverrsnitt pa minst ca. 400 cm².

3. Luftapningen i sukkelpanelet ma vare sa stor som mulig, slick at trekk og stoy holdes pa et lavt niva.
   Lag en lufteapning ved a korte sukkellisten aller bruk egnet ventilasjonsgitterller lamellsokkel.

4. For at apparatet skal fungere korrekt, magoketoppen ventileres via et luftutlop med endiameterpminst 200^^2 i underskapet.

Montere apparatus for sirkulasjon med adapter

Feste tetningen pa adaptersen

Fest tetningen på adaptereren med maks. 5mm til kanten.
Fig. 29

Montere adapter

1. Rengjør og avfett limflaten rundt utskjæringen i bakveggen.

2. Sett adapteren i utlopsapningen pa baksiden av kokeloppen. Fig. 30

3. Fjern beskyttelsesfolien pa teipen fra adaptereren. Fig. 31

Sette apparatuset inn i utskjaeringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten. Fig. 32

Skru fast klemmene

• Monter de medfølgende festeklemmene på benkeplaten og skru apparatet forsiktig fast.

Pass pa at koketoppen er i samme hovyde som benkeplaten og at apparatet ikke forskyver seg.
- Ikke bruk elektrisk skrutrekker.
Fig. 33

Fiksere adapter

1. Hold fast adapteren mot holderen i midten og skyv den med holderne pa sider mot bakveggen i underskapet og klustre den fast.

$$ \rightarrow F i g. \quad \boxed {R 4} $$

1. Fest adapteren med skruer i tillegg ved behov.

$$ \rightarrow \text {F i g .} $$

Klargjore skap for sirkulasjon med sirkulasjonsluftkanal

1. Fjern bakveggen i skapet ved behov.

2. Ved kombinasjon med flatt rorbend ma du vare obs pa malene for utskjæringen i bakveggen. Fig.36

3. Ved sirkulasjon: Lag et luftutlp i sukkellisten i skapet.

4. Luftutløpet ma ha et tverrsnitt pa minst ca. 400~cm^2

5. Lufteapningen i sukkelpanelet ma vare sa stor som mulig, sik at trekk og stoy holdes pa et lavt niva.
   Lag en lufteapning ved a korte sokkellisten aller bruk egnet ventilasjonsgitterller lamellsokkel.

6. For at apparatet skal fungere korrekt, magoketoppen ventileres via et luftutlop med endiameter paminst 200^^2 i underskapet.

7. Fjern spon etter utskjæringene.

8. Snittflatene ma forsegles med et varmebestandig og vanntett materiale.

$$ \rightarrow \text {F i g .} 2 4 $$

Montere apparatus for sirkulasjon med sirkulasjonsluftkanal

1. Til sirkulasjon trengs tetning, sirkulasjonsluftkanal, diffusor og luktfentre.
2. Vær obs pa malene for de forskjellige flate rør-bendene. Side 51

Feste tetning

• Sett det flate rorbendet inn i utlops på baksiden av apparatet.

$$ \rightarrow \text {F i g .} \quad 3 8 $$

Sette apparatet inn iutskjaeringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.

2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten.

$$ \rightarrow \text {F i g .} \quad 3 9 $$

Installere rør mellom apparat og diffusor

1. Sett sammen komponentene i sirkulasjonsluftkanalen.

2. Fest rørforbindelsen til den flate kanalen ved à la den gå i ingrep.

3. Du kan sikre festet ytterligere ved Å skru sammen rørforbindelsen til den flate kanalen med 4 skruer for plast PT 4 × 8 ~mm .

$$ \rightarrow \text {F i g .} 2 0 $$

1. Føy sammen sirkulasjonsluftkanalen med det flaterorbendet pa baksiden av koketoppen.

$$ \rightarrow \text {F i g .} \quad 4 1 $$

1. Koble diffusoren til omluftskanalen.

$$ \rightarrow \text {F i g .} $$

Skru fast klemmene

$$ \rightarrow \text {F i g .} \quad 4 8 $$

Monter de medfalgende festeklemmene pa benkeplaten og skru apparatet forsiktig fast.
Pass pà at koketoppen er i samme hóyde som benkeplaten og at apparatet ilke forskyver seg.
- Ikke bruk elektrisk skrutrekker.

Klargjare skap for utlufting

1. Fjern bakveggen i skapet ved behov.
2. Ved kombinasjon med flatt rorbend ma du vare obs pa malene for utskjæringen i bakveggen. Fig.44
3. Fjern spon etter utskjaeringene.
4. Snittflatene mä forsegles med et varmebestandig og vanntett materiale. → Fig. 45

Montere apparatus for utlusting

1. Til utlufting trengs tetning og stoyfiltre.
2. Vær obs på informasjon om avtrekkkanalen. → Side 53

Feste tetning

1. Sett det flate rorbendet inn i utlops pa baksiden av apparatet. Fig. 38
2. Monter ytterligere rorelementer ved behov.

Sette apparatuset inn i utskjaeringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten. Fig.39

Skru fast klemmene

• Monter de medfolgende festeklemmene, benkeplaten og skru apparatet forsiktig f.
  Pass pà at koketoppen er i samme hóyde som benkeplaten og at apparatet ikke forskyver seg.
• Ikke bruk elektrisk skrutrekker.
  Fig. 33

Lage avtrekksforbindelse

1. Fest avtrekksrøret på flatkanalbendet.
2. Lag forbindelse til avtrekksapningen.
3. Tett igjen forbindelsespunktene på egnet vis.

Sette inn filteret

Merk: Sett inn luktftiltrene ved sirkulasjon.
Sett inn stoyfiltreved utlufting.
1. Vær obs på滤renes luftstrømretning.
2. Sett inn to av filtrene pa venstre og høyre side i apparatet, og skyv dem forover. Fig. 46
3. Sett inn de andere filtrene pa venstre og hye side i apparatet. Fig.47

• Sett inn fettfilteret.

→Fig.48

Koble til strømmen

1. Se opplysninger om tilkobling pa typeskiltet.
2. Koble til kabelen ved 3 N som vist på bildet. →Fiq. 49
3. Koblé til kabelen ved 2 N som vist på bildet. → Fig. 50
4. Koble til kabelen ved 1 N som vist pa bildet. Fig.51
5. Koble til kabelen ved 2 L/2 N som vist på bildet. → Fig. 52

6. Vær obs pa kablenes farger.

7. BN: brun

8. BU:blå
9. GN/YE: gul og grunn

10. BK:svart

11. GY: grå

12. Alt etter tilkoblingstype ma de endehylsene som leveres fra fabrikk, ordnes annerledes ved behov.

13. For a forbinde to kabler ved behov setter du inn en endehylse.

Kontrollere at apparatet virker

1. Slå på maskinen.
2. Dersom 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
3. Hvis det ikke vises noen feil i displayet på apparatet, ma du kontrollere ventilasjonen ved hjelp av bruksanvisingen.

Kontrollere og korrigere den elektriske tilkoblingen

1. Koble apparatet fra strømnettei.
2. Kontroller om tilkobligen på apparatet og tilkob- lingen i bygget er i samsvar med koblingsskjemaet i/DDne monteringsanvisningen. "Klargjor den elektriske tilkoblingen", Side 52 "Koble til strommen", Side 55
3. Vær obs pa bildet under ved 3 N. Fig.58
4. Vær obs pa bildet under ved 2 N. Fig.54
5. Vær obs på bildet under ved 1 N. → Fig. 55

Tette fuger

Forutsetning: Det er absolutn ndvendig a utfore en funksjonstest for fusing.

1. Tett spalten hele veien rundt med egnet, varmebestanding silikon, f.eks. Novasil® S70 aller Ottoseal® S70.
   Fig. 56 Uegnet silikonmasse ferer til varig misfarging av benkeplater i naturstein.
2. Glatt fugen med glattemiddelet som anbefales av produsenten.
3. Folg arbeidsanvisingene fra produsenten av sikonmassen.
4. La silikonlimet tørke i minst 24 timer.
   Tørkingens varighet avhenger av omgivelsestemperaturen.
5. Ikke ta apparatet i bruk for silikonet er helt torket.

Stille om display til utlufting

1. Ved behov kan displayet for den elektroniske styringen stilles om på utlufting i grunninnstillingene.
2. Se kapittelet Grunninnstillinger i braupsanvisningen.

Demontere apparatet

OBS!

Verktoy kan skade apparatrammen.

• Apparatet må ikke lirkes ut ovenfra.
• Koble apparatuset fra strømnettet.
• Fjern avtrekkkanalen aller løsne sirkulasjonsforbindelsene.
• Fjern silikonfugen.
• Skyy ut apparatet nedenfra.

el

Yλικα παραδοῦς

MTo EAnaketapiaa eEyTe oλa Ta μεpn yia ev-ExoEvEc ζημiEc μεtaΦopac καθωc kai yia TnV πn-poTnta TnC npadoonC.

→EK.1

Placering av braddningsbehallare:

→Fig. 12

Anvand rundror med inner-0 150 mm.

Anvisningar for evakuering

Montera kalrrasspjall vid evakuering.

Anmärkninger

Montera evakueringsenhet

Ansluta evakueringen
