KÄYTTÖOHJE PVQ820H26E BOSCH

Kun olet poistanut kaikki osat pakkauksesta, tarkista, ettei niissä ole kuljetusvaurioita ja etta kaikki osat ovat mukana.

→Kuva1

QR-koodi Asennusvideo

Tästa lóydát laitteen mitat.
→Kuva 3

Asennusmitat laakean kanavan kaarille

Tästa löydät yhteenvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta:
Kuva 4 Kuva 5, Kuva 6
Kuva edesta:
→Kuva7

Asennusversiot

Tästa lóydát yhteenuvedon eri asennusversioista.

Hajusuodatin ja adapteri kiertoilmakaytöa varten:

→Kuva 8

Hajusuodatin, diffuusori ja tiiviste kiertoilmakayttoa varten:

→Kuva 9

Akustiikkasuodatin ja tiiviste poistoilmakaytöä varten:

→Kuva 10

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan liikkeista.

Turvaetaisyydet

Noudata laitteen turvaetaisyyksiä.

Etaisyydet ylivuotosaillioon:

→Kuva 11

Ylivuotosaillion paikka:

→Kuva 12

Teho on optimaalinen, kun kalusteen takaseinan ja seinan valinen etaisyys on 50~mm . Jos etaisyys on pienempi, teho laskee.

→Kuva 13

Noudata tyotason aukkoon liittyvià turvallisuusetäisyyksiä.

Ala aseta laatikkoon esineita, jotka yllittavat laatikon maksimikorkeeden. Esineet voivat osua laitteen soskeliin ja hairitta siten toimintoja.

→Kuva 14

Yleisiä ohjeita

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Kytke aina ennen työn aloittamista, virransaanti pois pälta.
- Alä käytä tata laitetta veneissä tai ajoneuvoissa.
Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdäan ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implanttien käytäjien on pysyteltävä vahintään 10 cm:n paàssä laitteesta.

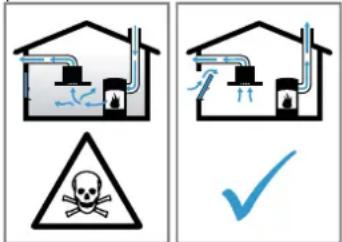

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, olj-, puu- tai hiilikaytioiset lammityslaitteet, lapivirtauskuumennin, vedenkuumennin) ottavat poltoilman huonetilasta ja johtavat poistoillman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiostä ja sen viereisista huoneista ilmaa. Täm on korvattava riittavallä tuloilmalla, muutoin syntyy alipaine. Myrklliset kaasut imeytyisivat takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittavastu tuloilmasta, jos laitetta kaytetaan poistoilmakaytossa yhdessha huoneilmaa tarvitsevan tulisijan kanssa.
Turvallisuussyista ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma-/poistoilmaseinäaukon yhteydessa tai muista teknisista toimenpiteista

johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Tuloilma-/poistoilmaseinäaukko ei yksin takaa raja-arnossa pysymista.

Tuulettimen asentamista suunniteltaessa on kysyttavä neuvoa paikalliselta nuohoojalta; han pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
Mikali laitetta käytetaan vain kiertoilmakäytössä, käytto on mahdollista ilman rajoituksa.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen keräantnyt rasva voi syttyä palamaan.

• Alä käytä avotulta liesituulettimen laheisyydessä (alä esimerkiki liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä poltoaineilla toimivien (esim. puu- tai hiilämmitteisten) liesien ylapuolle vain, kun liesi on varustetu suljetulla, kiinteallä kannella. Kipinoïta ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sahkotoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

• Alā tee muutoksia sahkötoimisiin tai mekaanisiin rakenteisiin.

Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäineita.

Laite on painava.

Laitteen siirtamiseen tarvitaan 2 henkiloa.
Käytä vain tarkoitukseen sopivia apuvalineita.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessaan esim. vetaa pakkaumateriaialeja paahansa tai kaariytya nihin ja tukehtua.

• Pidä pakkaismateriaali poissa lasten ulottuvila.
• Alä anna lasten leikkiä pakkaasmateriaalilla.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.
• Poistoillmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijoen sijoitushuoneiden ilmanvaihtoon.
  Mikali poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole kaytossa, siihen on saataka lupa paikalliselta nuohoojalta.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Jos liesituuuletin asennetaan tilaan, jossa on huoneilmaa kayttava tulisija, liesituulettimen virransyotttoon on asennettava asianmukainen turvakytkin.

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitantä on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähköiskun vaara!

Laite pitaa saada aina irrotettua verkkovirrasta. Laitteen saa liittaa vain maaraystenmukaisesti asennetttuun pistorasian.

• Kiinteaaan sahkoliitantaaan on asennettava ylijannitteluokan III ehtojen ja asennusmaaraysten mukainen jokananapainen katkaisin.
• Kiintean sahkoasennuksen saa tehdä vain sahkoasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (Fl-katkaisin) laitteen jannitteensaannin virtapiirin.
• Alā taita liitantäjohtoa tai jata sita puristuksiin alakā vie sita teravien kulmien lahelle.
  Sijoita liitantäjohto siten, etta se ei kosketa laitteen kuumaa koteloa.

Käytä vain laitteen mukana toimitettua tai tekisen huoltopalvelun toimittamaa liitantäjohtoa.
Laite on radiohäiriosuojattu EY-märäysten mukaisesti.
Laitteen suojaluokka on 1. Laitteen kaytö on siten salittu vain maadoitusliitännän kanssa.
- Valmistaja ei vastaa käyttohäröistä tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sähköasennukstesta.

Sahkoliitann valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilösto.

1. Noudata sahkolitantaa koskevia ohjeita. Jos asennus on tehty virheellisesti tai epaasianmukaisesti, takuu raukeea.
2. Jos tarvitset pidemman verkkoliitantajohdon, ota yhteys huoltopalveluun. Kaytettavissa on liitantajohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkjoho to liitantarasiaan.

Liitantarasianavaaminen

Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva 15

Liitantarasianvalmistelu

1. Irrrota ruuvi. Kuva 16
2. Nosta kaapelipuristinta ruuvimeisselin avulla. Kuva 17
3. Irrota kaepelipuristin. Kuva 18

Johdon liittäminen liitäntärasiaan

1. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 19
2. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 20
3. Liitä liitännän 1 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 21
4. Liitä 2 L / 2 N:n kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 22

5. Ota huomioon johtojen varit.

6. BN: ruskea

7. BU: sininen
8. GN/YE: keltainen ja vihrea
9. BK: musta

10. GY: harmaa

11. Asenna tarvittaessa mukana toimitetut kuparilittimet liitantakuvan mukaan.

12. Liitä johdot ja kiristä sitten liitantärasian ruuvit.
13. Liitantakuvan mukaisen liitannan 1 N\~ tai 2 L / 2 N yhteydessa vastaa 1 tuuletinmoottoria.
14. Liitannan 2N^ / 3N^ yhteydessa vastaa vaihe L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitä verkojohto kaepelipuristimella.

2. Kiristä ruuvi oikeaan asentoon.

3. Älä käytä akkuruuvinvaannintä. → Kuya 23

4. Sjoita johdot liitantarasian keskelle, jotta liitantarasian sulkeminen on helpompaa.

5. Sulje liitantarasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea.
- Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, piententavat poistoimitehoa ja nostavat tuulettimen aanitasoa.
Käytä palamattomasta materialista olevaa poistoilmapatkea.
- Jotta välät t kondenssiven paluuvirtauksen, asenna poistoilmapatki 1^ kaltevuudelle laitteesta.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

Halkaisija 150 mm vastaa n. 177 cm².
Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Alä käytä laakeita kanavia, joissa on jyrkkia käantöja.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150°mm.

Poistoilmakaytöö koskevia ohjeita

Poistoilmakaytossa pitaa asentaa takaiskulappa.

Huomautukset

Jos laitteen mukana ei tule takaiskulappaa, se voidaan hankkia alan lijkeestä.
Jos poistoilma johdetaan ulos ulkoseinan lapi, tuee kayttaa teleskooppiliitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittavan kantava. Laitteen maksimipaino on n. 25 kg. Tyotason, johon laite asennetaan, pitaa kesta 60 kg:n kuormitus.
2. Varmista, etta kalusteen vakaus on taattu myos asennusaukon valmistamisen jälkeen.

3. Erityisesti ohuiden tyotasoen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.

4. Ota huomioon laitteen paino ja lisakuormitus.

5. Kaytä kuumuutta ja kosteutta kestävää vahvikemateriaialia.

6. Varmista, etta kaluste kestaakkuumuutta 90^ saakka.

7. Alä asenna alapuolle muita laitteita, esim. uuneja, kylmälaitteita, astianpesukoneita tai pyykinpesukoneita.
8. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.
9. Voit valita vapaasti etaisyyden ylakaappiin. Huomioi valitessasi kaytajaystavllisyys ja tason kayttöergonomia.

Samanpintainen asennus

Samanpintaisessa asennuksessa laite on samalla tasolla tyotason kanssa. Laitteen ja tyotason valissä ei ole hairitsevià taseroja.

Laite voidaan asentaa seuraaviin lampoa ja vettakestaviin tyotasoihin:

Kiviset tyotasot
Muoviset tyotasot, esim. Corian
Umpipuiset tyotasot

Asennus puristepuusta valmistettuun tyotasoon ei ole mahdollista.

Kalusteen alkuvalmistelut

Vaatimus: Kalusteet kestavat lampoa aina 90^ :een asti.

1. Piirr kalusteaukko asennuspiirroksen mukaan. Kuva 14
2. Poraa neljā halkaisijaltaan 6 mm:n reikää. → Kuva 24
3. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ Kuva 24

Vahimmäsetäisyyksien noudattaminen, kun asennus tehdään vetolaatikon ylapuolelle

1. Ota huomioon vahimmäisetäisydet, jotta ylivuotosäiliö voidaan poistaa asennetustalaitteesta. Kuva
2. Ota huomion ylivuotosaillion paikka.

→Kuva12

Tiiivistenauhan kiinnittäminen

Asenna mukana toimitettu pitkä tiivistenauha tyotason aupon olakkeesen. Kuva 25

Kalusteen valmistelu kiertoilmakayttoän adapterilla

Huomautukset

Emme suosittele asennusta termisesti eristamattomaan ulkoseinaan tai kylman pohjan yi ( ≥ 0,5W / m^2 C).
Alä liià poistopuolta suoraan muita laitteita kohden ilman valiseinä. Jos valiseinäe i voida asentaa, katso kohta Muut asennustavat.
1. Noudata kyseisiä mittoja, kun teet takaseinään aukon adapterin kaytöä varten. → Kuva 26
2. Mittaa tyotason vahvuus. Siirra mitta sapluunaan ja piirrata vastaava viiva. Kuva 27
3. Leikkaa sapluuna seuraavia viivoja myoten: tyotason vahvuuden merkitty viiva A, leikkaava keskiviiva B ja perusviiva sisempaan ilmanpoistoon C.
4. Piirra aukon keskikohta tyotasossa keskilinjaksi kalusteen takaseinaan. Kuva 28
5. Kohdista sapluuna kalusteen takaseinan keskilinjaan ja tyotason alareunaan.
6. Tee takaseinaan aukko sapluunan mukaan.
7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuuttakestäviksi ja vedenpitäviksi. Kuva 24

IImanvaihto

1. Jos kyseessä on kiertoilmakäytö, tee ilmanpoistoaukko kalusteen sukkelilistaan.
2. Suunnittele ilmanpoistoakolle vähintään n. 400 cm²: n poikkileikkaus.
3. Tee sukkelipaneelin mahdollisimman suuri poistoaukko, jotta veto ja käntyäni pysyvät pieninä.
4. Tee poistoaukko lyhentamalla sukkelilistoja tai kayttamalla tarkoitukseen sopivaa ilmankiertosaleikkooa tai lamellisokkelia.
5. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

Kiertoilmakaytöisen laitteen asentaminen adapterilla Tivisteen kiinnittäminen adapteriin

• Kiinnitta tiiviste adapterin enint. 5 mm etaisyydelle reunasta. Kuva 29

Adaptererin asentaminen

1. Puhdista liimapinta takaseinassä olevan asennusaukon ympärilta ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon. Kuva 30
3. Poista liimanauhan suojamuovi adapterista. Kuva 31

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetly laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 32

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveilla tyotsoon ja varovasti laitteeseen.
• Varmista, etta keittotaso on tyotason kanssa samalla korkeudella eikä laite pääse luiskahtamaan pois paikaltaan.
• Alä kayta sahkötoimista ruuvinvaannintä.
  →Kuva 33

Adaptererin kiinnitys

1. Tartu adapteriin keskimmäisista kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinää vasten ja liimaa kiinni. → Kuva 34
2. Kiinnitä adapteri tarvittaessa lisaksi ruuveilla. → Kuva 35

Kalusteen valmistelu kiertoilmakayttoon kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseinä.

2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käyttoa varten. Kuva 36

3. Jos kyseessä on kiertoilmakaytö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

4. Suunnittele ilmanpoistoakolle vahintaan. 400~cm^2 n poikkileikkaus.

5. Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäani pysyvät pieninä.

6. Tee poistoaukko lyhentamalla sukkelilistoja tai kayttamalla tarkoitukseen sopivaa ilmankiertosaleikkooa tai lamellisokkelia.

7. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

8. Poista lastut aukon tekemisen jälkeen.

9. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi.
   → Kuva 24

Laitteen asennus kiertoilmakäytolle kiertoilmakanavalla

1. Käytä kiertoilmakäyttoön tiivistettä, kiertoilmakanavaa, diffuusoria ja Hajusuodatinta.
2. Ota huomioon eri laakean kanavan kaarien mitat. Sivu 65

Tivisteen kiinnittäminen

• Kiinnitta mukana toimitettu tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta. Kuva 37

Laakean kanavan kaaren asentaminen

• Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.

→Kuva 38

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon.
   →Kuva 39

Putkien asentaminen laitteen ja diffuusorin valille

1. Liitä kiertoilmakanavan rakenneosat yhteen.

2. Kiinnitta laakean kanavan liittimet lukitsemalla.

3. Käytä laakean kanavan liittimien kiinntykseen lisäksi 4 muoviruuvvia PT 4x8 mm.
   →Kuva 40

4. Liitta kiertoilmakanava laakean kanavan kaareen keittotason takaosassa.
   →Kuva 41

5. Liītā diffuusori kiertoilmakanavaan.
   →Kuva 42

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveillatyötasoon ja varovasti laitteeseen.
• Varmista, etta keittotaso on tyotason kanssa samalla korkeudella eikä laite päase luiskahtamaan pois paikaltaan.
• Alä käytä sahkötoimista ruuvinvaannintä.
  →Kuva 43

Kalusteen valmistelu poistoilmakaytöön

1. Poista tarvittaessa kalusteen takaseina.

2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käyttoa varten. Kuva 44

3. Poista lastut aukon tekemisen jälkeen.

4. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi.

→Kuva 45

Laitteen asentaminen poistoilmakäytolle

1. Käytä poistoilmakäytöön tiivistettä ja akustiikkasuodatinta.
2. Noudata poistoilmaputkea koskevia ohjeita. Sivu 67

Tivisteen kiinnittäminen

• Kiinnitta mukana toimitettu tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta.
  →Kuva 37

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.
   →Kuva 38

2. Asenna tarvittaessa lisä putkielementtejä.

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 39

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveilla tyotsoon ja varovasti laitteseen.
• Varmista, etta keittotaso on tyotason kanssa samalla korkeudella eikä laite päase luiskahtamaan pois paikaltaan.
• Alä käytä sahkötoimista ruuvinvaannintä.
  →Kuva 33

Poistoilmaliitannan asentaminen

1. Kiinnitä poistoilmaputki laakeaan kanavaan.
2. Tee liitantä poistoilma-aukkoon.
3. Tiivistä liitoskohdat sopivaa menetelmaa käytäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakaytossa

hajusuodattimet paikoilleen.

Aseta poistoilmakaytossa akustiikkasuodattimet paikoilleen.

1. Ota huomion suodatinten ilmanvirtauksen suunta.

2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja tyonna eteenpain.
   →Kuva 4

3. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen.
   →Kuva 17

Rasvasuodattimen asennus

• Aseta rasvasuodatin paikalleen.
  →Kuva 48

Sahkoliitanta

1. Ota typpikilvessä olevat liiantatiedot huomioon.
2. Liïta liitännan 3 N kohdalla johto liitäntärasiaan kuvan osoittamalla ravall.

→Kuva 49

1. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla.
   →Kuva 50
2. Liïta liitännän 1 N kohdalla johto liitäntärasiaan kuvan osoittamalla ravall.

Kuva 51

1. Liitta liittannan 2 L/2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla.
   →Kuva 52

2. Ota huomioon johtojen varit.

3. BN:ruskea

4. BU: sininen
5. GN/YE: keltainen ja vihrea
   BK: musta

6. GY: harmaa

7. Liitantiatyypista riippuen saatetaan tehtaaltoimitetuja johdinholkkeja joutua sijoittamaan tarvittaessa toisin.

8. Liitä tarvittaessa kaksi johtoa käytämää johdinholkkia.

Lyhennä johtimet.
- Poista eriste.

Toiminnan tarkastus

1. Kytke laite paallee.
2. Jos O'88 Ebsa nagtossa, laitetta ei ole liitety oikein. "Sahkoliitannan tarkastus ja korjaus", Sivu 69
3. Jos laitteen näytöön ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta käyttoohjeen perusteella.

Sähköllitännän tarkastus ja korjaus

1. Irrota laite sahkoliitannastä.

2. Tarkasta, vastaako liitantä laitteessa ja rakennuksen puoleinen liitantä tassa asennusohjeessa olevaa liitantäkaaviota.
   "Sahkoliitannan valmistelu", Sivu 67
   "Sahkoliitantä", Sivu 69

3. Ota liitannan 3 N kohdalla huomioon seuraava kuva.
   →Kuva 58

4. Ota liitannan 2 N kohdalla huomioon seuraava kuva.
   →Kuva 54
5. Ota liitannan 1 N kohdalla huomioon seuraava kuva.
   →Kuva 55

Saumojen tiivistäminen

Vaatimus: Tarkasta ehdottomasti laitteen toiminta ennen saumausta.

1. Tiivista rako joka puolelta tarkoitukseen soveltuvalla, kuumuutta kestavallä silikonilla, esim. Novasil® S70 tai Ottoseal® S70.
   → Kuva 56
   Tarkoitukseen sopimattoman silikoniliiman kaytto aiheuttaa luonnonkivisiin tyotasoihin psysviä varjaytymiä.
2. Tasoita sauma valmistajan suosittelemalla tasoitteella.
3. Noudata silikoniliman käsittelyohjeita.
4. Anna silikoniliiman kuivua vahintaan 24 tuntia. Kuivausaika riippuu ympariston lampotilasta.
5. Ota laite käyttoön vasta, kun silikoni on tãysin kuivunut.

Näytön muuttaminen poistoilmakäyttoön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näytö perusasetuksissa poistoilmakäytöä varten.
2. Ota huomioon kaytloohjeen luku Perusasetukset.

Laitteen irrotus

HUOMIO!

Tyokalut voivat vaurioittaa laitteen runkoa.

Alà nosta laitetta ylhaälta pän pois paikaltaan.
1. Irrota laite sahköverkosta.
2. Poista poistoilmakanava tai irrota kiertoilmaliitannat.
3. Poista silikonisauma.
4. Paina laite alhaalta pän pois paikaltaan.

pl

Zakres dostawy
