| Type de produit | Prise à sectionneur d'isolation |
| Marque | Whale |
| Modèle | Isolator Switch Socket |
| Catégorie | Commutateur |
| Utilisation | Véhicules de loisirs (caravanes, camping-cars, camionnettes) |
| Alimentation | 230 V AC, 16 A |
| Fonctions principales | Couper l'alimentation électrique des appareils pour préserver la batterie |
| Poids estimé | 0,5 kg |
| Dimensions estimées | 100 x 100 x 80 mm |
| Matériau | Plastique, caoutchouc d'étanchéité |
| Indice de protection estimé | IP44 |
| Couleur | Blanc/gris |
| Contenu du pack | 1 x prise à sectionneur d'isolation, 1 x clé d'isolation |
| Accessoires requis | Couvercle Easi-Slide (vendu séparément) |
| Normes | EN 60335-1, EN 60309-1, Directive basse tension 2014/35/UE |
| Garantie | 2 ans |
| Entretien et nettoyage | Nettoyer régulièrement les rainures et rails de guidage ; retirer le matériau scellant après installation. |
| Sécurité | Installation par une personne qualifiée (BS7671/CEI 60364) ; isoler le véhicule de toute source d'énergie avant travaux ; couvercles fermés hors d'usage ; risque d'électrocution par intempéries. |
| Pièces détachées et réparabilité | Le cordon d'alimentation endommagé doit être remplacé par un cordon spécial fourni par le fabricant. |
| Informations générales | Marque déposée Whale (Munster Simms Engineering Limited, Irlande du Nord) |
FOIRE AUX QUESTIONS - Isolator Switch Socket Whale
Questions des utilisateurs sur Isolator Switch Socket Whale
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice Isolator Switch Socket - Whale et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Isolator Switch Socket de la marque Whale.
MODE D'EMPLOI Isolator Switch Socket Whale
Prises de courant utilitaires extérieures
Alimentation électrique, Prise réseau d'alimentation électrique, prise multimédia 3 en 1 et prise à sectionneur d'isolation
Consignes d'installation et d'utilisation
IT Easi-Slide
Alimentation électrique, Prise réseau d'alimentation électrique, prise multimédia 3 en 1 et prise à sectionneur d'isolation
Consignes d'installation et d'utilisation
Le pack de prise d'alimentation électrique comprend :
1 x prise d'alimentation électrique Whale
Le pack de prise de réseau d'alimentation électrique contient :
1 x prise de courant électrique Whale
Le pack de prise multimédia 3 en 1 contient :
1 x prise multimédia 3 en 1 Whale
Le pack de prise à sectionneur d'isolation contient :
1 x prise à sectionneur d'isolation Whale
1 x clé d'isolation
En plus des 4 packs, vous aurez besoin de ce qui suit :
1 x couvercle Easi-Slide Whale
Tous les travaux doivent être réalisés par une personne qualifiée tel que défini par BS7671 PARTIE 2/CEI 60364.
Table des matières
Socket Installation 23
- Alimentation électrique 26
- Prise de réseau d'alimentation électrique 30
- Prise multimédia 3 en 1 34
- Prise à sectionneur d'isolation 38
Profil de montage de prise extérieure 43
Sécurité
- Cet appareil n'est pas prévu pour une utilisation par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, sauf s'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation de l'appareil par une personne responsable de leur sécurité.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Toute altération de l'appareil, une utilisation abusive ou l'utilisation de pièces autres que des pièces d'origine Whale peut entraîner l'annulation de la garantie. Le non-respect des consignes d'installation et d'exploitation peut entraîner une annulation de la garantie et une exclusion de responsabilité. Il est également illégal d'utiliser l'appareil s'il n'est pas installé correctement et cela peut rendre l'utilisation du véhicule illégale dans certains pays.
- Si le cordon d'alimentation secteur IN ou OUT est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son représentant.
- Pour une utilisation dans des véhicules de loisirs uniquement.
Avant de commencer

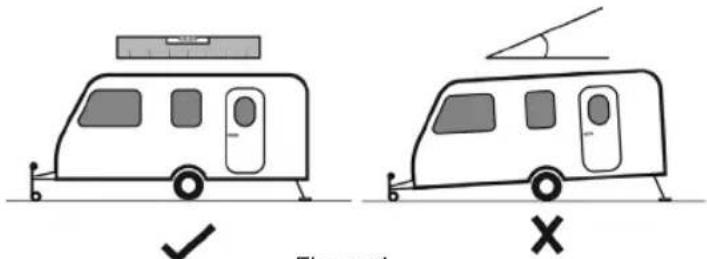

• (Figure 1) Veillez à ce que votre caravane, camping-car ou camionnette est placée sur une surface plane et sécurisée.
- (Figure 2) Vérifiez que vous disposez de suffisamment d'espace libre sur le mur pour l'installation ainsi que suffisamment de place pour le couvercle Easi-Slide Whale pour l'installation et l'ouverture.
Installation de la prise (▶1 - 17)
•( ▶1) Veillez à disposez suffisamment d'espace libre sur le mur pour l'installation ainsi que suffisamment de place pour le couvercle Easi-Slide Whale pour l'installation et l'ouverture.
•( ▶2) Utilisez le profil de montage de prise à la page 43 comme modèle de coupe et fixez-le à la paroi du véhicule avec du ruban adhésif.
•( ▶8) Du ruban de masquage doit être installé autour de l'extérieur de la prise pour protéger les rainures.
•( ▶11) Veillez à ce que la partie arrière étanche de la prise soit propre et exempte de salissures ou de débris pour garantir une bonne étanchéité.
•( ▶ 13) Serrez les vis de façon homogène pour éviter de tordre la prise. Suivez l'ordre indiqué.
•( ▶ 14) S'il n'y a pas de planches de paroi derrière la découpe de la prise, utilisez des écrous plats pour maintenir les vis en place.
•( ▶ 15) Lors du retrait du matériau scellant autour de la prise une fois installée, nettoyez également les rainures pour garantir la protection et l'utilisation sans problème de la prise.
Conseils utiles
- Si le couvercle ne se déplace pas librement une fois installé, retirez-le et veillez à ce que les rails de guidage soient exempts de matériau scellant et de débris.
- Si votre prise semble tordue une fois installée, ajustez légèrement les vis de couverture.
Installation des raccords (► 18) ou (► 23a/23b) ou (► 29-32) ou (► 34-35)
- Veillez à ce que votre véhicule soit isolé de toute source d'énergie avant de commencer les travaux
- Tous les travaux d'installation de raccords doivent être réalisés par une personne qualifiée tel que défini par BS7671 PARTIE 2/CEI 60364.

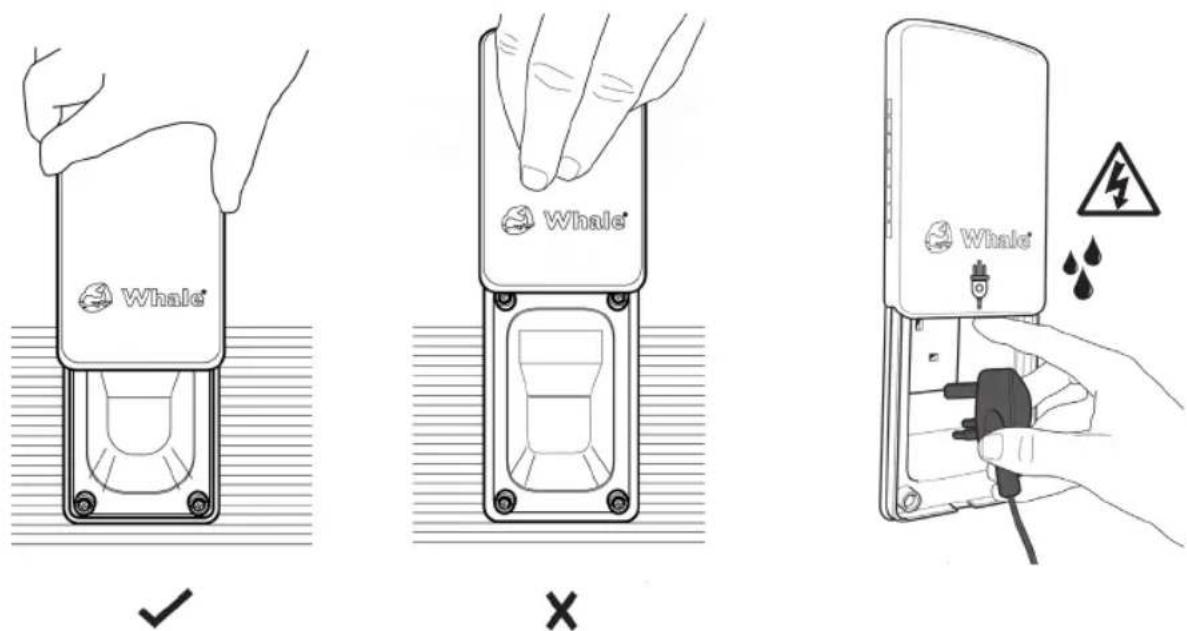

Fonctionnement (► 19-22) ou (► 24 -28) ou (► 33) ou (► 36-40)
- (Figure 4.) Tous les couvercles de prise doivent rester fermés lorsqu'ils ne sont pas utilisés. En cas de mauvais temps, par exemple de neige, de gel ou de forte pluie, veuillez noter qu'il existe un risque d'électrocution.
FR 1. Alimentation électrique
La nouvelle prise d'alimentation électrique Whale vous permet de connecter en toute sécurité une alimentation secteur de 230V/16amp à votre caravane, autocaravane ou camping-car lorsque vous êtes à l'arrêt.
FR 2. Prise de réseau d'alimentation électrique
Cette prise de réseau d'alimentation électrique à accès facile comporte une prise RU à 3 broches ou une prise SCHUKO à 2 broches (UE) qui vous permet de raccorder des appareils électriques de catégorie 13 Amp (RU) ou 16 Amp (UE) comme des outils électriques, des éclairages, des télévisions ou des consoles de jeux vidéo. Le couvercle Easi-Slide peut être entièrement fermé pendant l'utilisation, pour protéger l'unité contre les intempéries.
FR 3. Prise multimédia 3 en 1
Des divertissements en déplacement grâce à la prise multimédia 3 en 1 Whale Alimente les télévisions par antenne et par satellite en plus de fournir une prise de 12 V DC pour alimenter ou charger votre appareil.
IT 3. Presa multimedia 3 in 1
FR 4. Prise à sectionneur d'isolation
La prise à sectionneur d'isolation Whale vous permet de couper l'alimentation électrique de vos apapreils afin de préserver la durée de vie de la batterie.
IT 4. Sezionatore
Ce produit Whale est couvert par une garantie de 2 ans. Veuillez consulter le document joint pour obtenir plus de détails sur notre déclaration de garantie limitée.
© Copyright Whale 2018 - Tous droits réservés. Toute reproduction totale ou partielle sans autorisation est interdite.
WHALE ^® est une marque déposée enregistrée de Munster Simms Engineering Limited, Bangor, Irlande du Nord, active sous le nom de Whale. La philosophie de Whale consiste à améliorer en permanence nos produits et nous nous réservons le droit de modifier les spécifications sans notification préalable. Les illustrations sont fournies à titre de référence uniquement.
Aucune garantie n'est fournie par l'entreprise concernant l'exactitude ou l'exhaustivité des informations contenues dans ce document ou dans tout document produit et ces informations peuvent être soumises à des modifications à sa seule discrétion.
Profil de montage de prise FBxtérieure
Déclarons sous notre entière responsabilité que l'appareil suivant :
Description du produit : prises d'extérieur Easi-Slide
Nom du modèle et n° : prise secteur S03100
Nom de la marque : Whale®
est conforme à la directive UE pertinente suivante :
Directive basse tension 2014/35/UE
basée sur les normes harmonisées suivantes :
EN 60335-1-2012
EN 60309-1-1999
et respecte donc les exigences fondamentales de cette directive.
Nom et localisation de la personne habilitée du fabricant ou du représentant autorisé :
Nom : Richard Bovill
Fonction : Directeur technique
Déclarons sous notre entière responsabilité que l'appareil suivant :
Description du produit : prises d'extérieur Easi-Slide
Nom du modèle et n° : prise secteur S03100
Nom de la marque : Whale®
est conforme à la directive UE pertinente suivante :
Directive basse tension 2014/35/UE
basée sur les normes harmonisées suivantes :
EN 60335-1-2012
EN 60309-1-1999
et respecte donc les exigences fondamentales de cette directive.
Nom et localisation de la personne habilitée du fabricant ou du représentant autorisé :
Nom : Richard Bovill
Fonction : Directeur technique
