Producttype	Isolatieschakelaar-stopcontact
Merk	Whale
Model	Isolator Switch Socket
Categorie	Schakelaar
Gebruik	Recreatievoertuigen (caravans, campers, bestelwagens)
Voeding	230 V AC, 16 A
Belangrijkste functies	De elektrische voeding van apparaten uitschakelen om de accu te sparen
Geschat gewicht	0,5 kg
Geschatte afmetingen	100 x 100 x 80 mm
Materiaal	Kunststof, afdichtingsrubber
Geschatte beschermingsgraad	IP44
Kleur	Wit/grijs
Inhoud van de verpakking	1 x isolatieschakelaar-stopcontact, 1 x isolatiesleutel
Vereiste accessoires	Easi-Slide deksel (apart verkrijgbaar)
Normen	EN 60335-1, EN 60309-1, Laagspanningsrichtlijn 2014/35/EU
Garantie	2 jaar
Onderhoud en reiniging	Reinig regelmatig de groeven en geleiderails; verwijder het afdichtingsmateriaal na installatie.
Veiligheid	Installatie door een gekwalificeerd persoon (BS7671/IEC 60364); het voertuig isoleren van alle energiebronnen voor werkzaamheden; deksels gesloten bij niet-gebruik; risico op elektrocutie bij slecht weer.
Reserveonderdelen en repareerbaarheid	De beschadigde voedingskabel moet worden vervangen door een speciale kabel van de fabrikant.
Algemene informatie	Geregistreerd merk Whale (Munster Simms Engineering Limited, Noord-Ierland)

Veelgestelde vragen - Isolator Switch Socket Whale

Wat is de functie van de Whale isolatieschakelaar?

De isolatieschakelaar schakelt de elektrische voeding van uw apparaten uit om de levensduur van de accu in recreatievoertuigen te sparen.

Kan ik het stopcontact zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerd persoon volgens de normen BS7671 DEEL 2/IEC 60364.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een montageprofiel nodig (pagina 43 van de handleiding), plakband, afdektape, schroeven en platte moeren indien nodig.

Is het Easi-Slide deksel inbegrepen?

Nee, het Easi-Slide Whale deksel is apart verkrijgbaar en nodig om het stopcontact tegen weersinvloeden te beschermen.

Wat is de spanning en stroomsterkte?

Het stopcontact ondersteunt een spanning van 230 V en een stroom van 16 A.

Hoe onderhoud ik het isolatorstopcontact?

Verwijder na installatie het afdichtingsmateriaal rond het stopcontact en reinig de groeven. Controleer of de geleiderails van het deksel vrij zijn van vuil.

Wat te doen als het deksel niet vrij schuift?

Verwijder het deksel en zorg ervoor dat de geleiderails schoon zijn, zonder afdichtingsmateriaal of vuil.

Is de garantie nog geldig bij aanpassingen?

Elke wijziging, oneigenlijk gebruik of gebruik van niet-originele Whale onderdelen kan de garantie doen vervallen.

Kan ik het stopcontact gebruiken bij slecht weer?

Het deksel moet gesloten blijven wanneer het stopcontact niet wordt gebruikt. Bij sneeuw, vorst of hevige regen bestaat er risico op elektrocutie.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com.

GEBRUIKSAANWIJZING Isolator Switch Socket Whale

Stroomaansluiting In, Elektriciteit buiten, multimedia 3 in 1 en hoofdschakelaar stopcontacten

Instructies voor installatie en gebruik

SE Easi-Slide

Stroomaansluiting In, Elektriciteit buiten, multimedia 3 in 1 en hoofdschakelaar stopcontacten

Instructies voor installatie en gebruik

Het pakket stroomaansluiting In contactdoos omvat:

1 x Whale stroomaansluiting in contactdoos

Het elektriciteit buiten stopcontact-pakket bevat:

1x Whale elektriciteitsstopcontact

Multimedia 3 in 1 stopcontact-pakket bevat:

Hoofdschakelaar stopcontact-pakket bevat:

1x Whale stopcontact-hoofdschakelaar

1x isolatorsleutel

Bij alle 4 pakket- ten hebt u nodig: 1x Whale Ea- si-schuifdeksel

Al het werk moet worden uitgevoerd door een vakkundige, zoals gedefinieerd in BS7671 PART 2/IEC 60364.

Inhoud

Installatie van het stopcontact 23

1. Stroomaansluiting In 26
2. Elektriciteit buiten stopcontact 30
3. Multimedia 3 in 1 stopcontact 34
4. Hoofdschakelaar 38

Extern stopcontact montageprofiel 43

Veiligheid

• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met fysieke, zintuigelijke of mentale beperkingen, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of een instructie m.b.t. het gebruik van het apparaat hebben gekregen door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten worden onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat gaan spelen.
• Elke verandering van het apparaat resp. gebruik of misbruik van niet-originele Whale onderdelen kan de garantie ongeldig maken. Als men zich niet houdt aan de instructies t.a.v. de installatie en het gebruik leidt dat tot het vervallen van de garantie en tot uitsluiting van de aansprakelijkheid. Het is eveneens illegal om het apparaat te gebruiken als dat niet op de juiste wijze is geïnstalleerd, en in sommige landen kan dat ertoe leiden dat het illegal is om het voertuig te gebruiken.
• Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal snoer of een assemblage verkrijgbaar bij de fabrikant of zijn vertegenwoordiger.
• Uitsluitend voor gebruik in voertuigen die voor recreatie zijn bedoeld.

Voor u begint

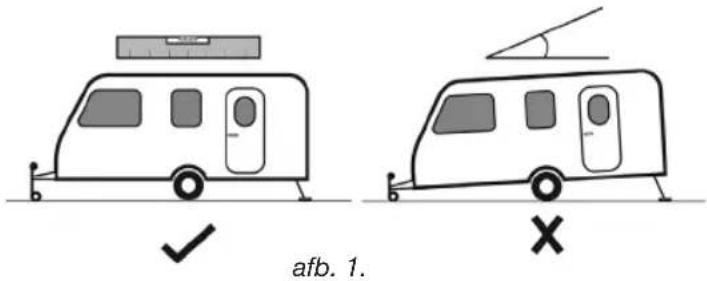

- (afb. 1) Zorg ervoor dat uw caravan, camper of gesloten busje op een vlakke ondergrond staat en beveiligd is.

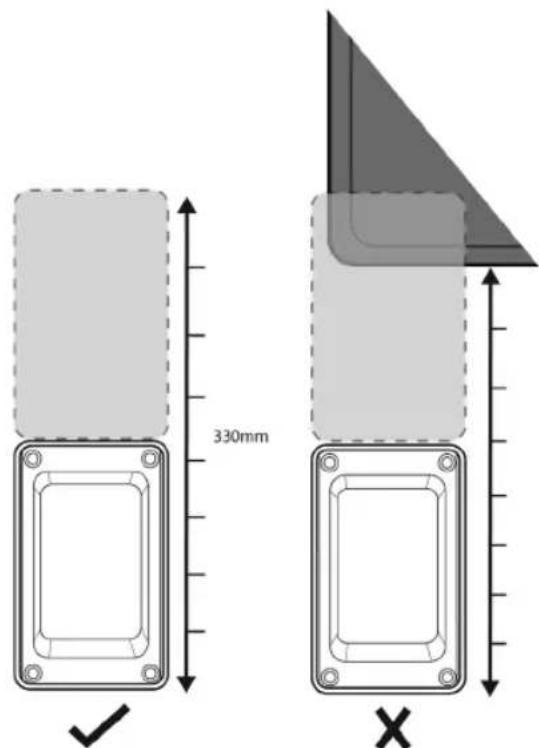

- (afb. 2) Zorg ervoor dat u genoeg vrije wandruimte hebt voor de installatie met inbegrip van voldoende vrije ruimte voor de Whale Easi-schuifdeksel als u installeert en opent.

Installatie van het stopcontact (▶ 1 - 17)

•( ▶1) Zorg ervoor dat u genoeg vrije wandruimte hebt voor de installatie, met inbegrip van voldoende vrije ruimte voor de Whale Easi-schuifdeksel als u installeert en opent.
•( ▶2) Gebruik het montageprofiel van het stopcontact op page 43 als snijsjabloom en fixeer dat aan de wand van het voertuig, waarbij u gebruik maakt van afplakband.
•( ▶8) Rond de buitenkant van het stopcontact moet afplakband worden aangebracht om de groeven te beschermen.
•( ▶11) Zorg ervoor dat de achterste dichting van het stopcontact schoon is en zonder enig vuil of afvalresten om voor een goede dichting te zorgen.

•( ▶ 13) Draai de schroeven gelijkmatig aan om het draaien van het stopcontact te vermijden. Volg de aangegeven volgorde.
•( ▶ 14) Voor het geval dat er geen muurlatten achter het stopcontact zijn uitgesneden, maak dan gebruik van vlakke moeren om de schroeven op hun plaats te houden.
•( ▶ 15) Als u het afdichtmiddel rond het stopcontact verwijdert nadat dat is geïnstalleerd, maak dan de groeven schoon om voor bescherming en soepel gebruik van het stopcontact te zorgen.

Handige tips

• Als de deksel niet vrij beweegt na de installatie, verwijder het dan en zorg ervoor dat de geleidingsrails vrij zijn van afdichtmiddel en vuil.
• Als uw stopcontact gedraaid lijkt te zijn na de installatie, pas de afdichtingsschroeven dan ietwat aan.

Installatie van de fittingen (► 18) of (► 23a/23b) of (► 29-32) of (► 34-35)

• Uw voertuig moet losgekoppeld zijn van de stroom voordat u begint met de werkzaamheden
• Elke installatie van fittingen moet worden uitgevoerd door een vakkundige, zoals gedefinieerd in BS7671 Part 2/IEC 60364.

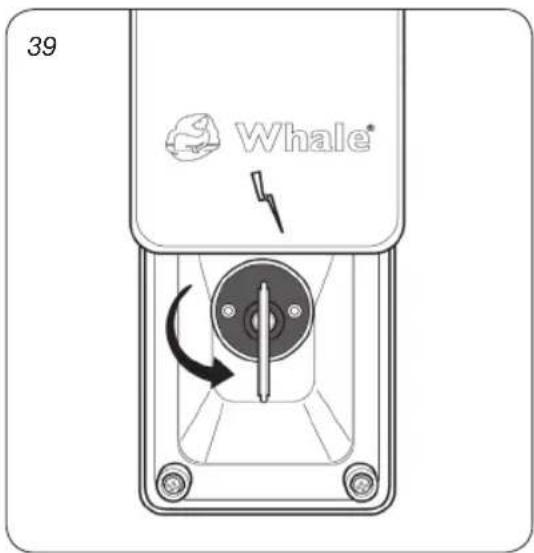

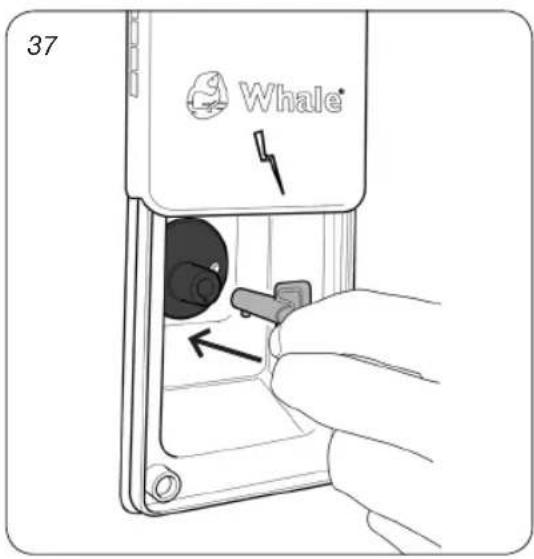

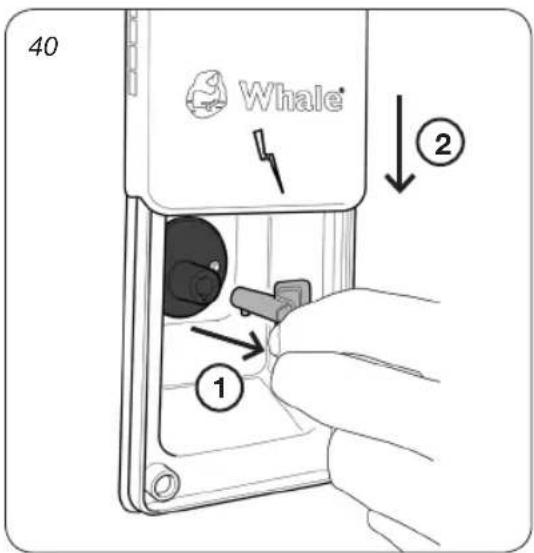

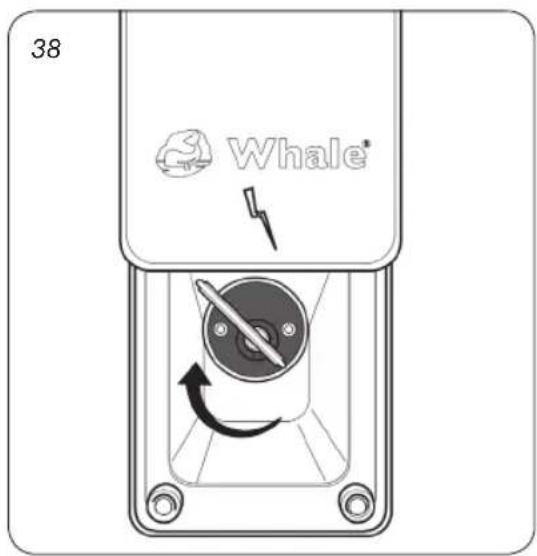

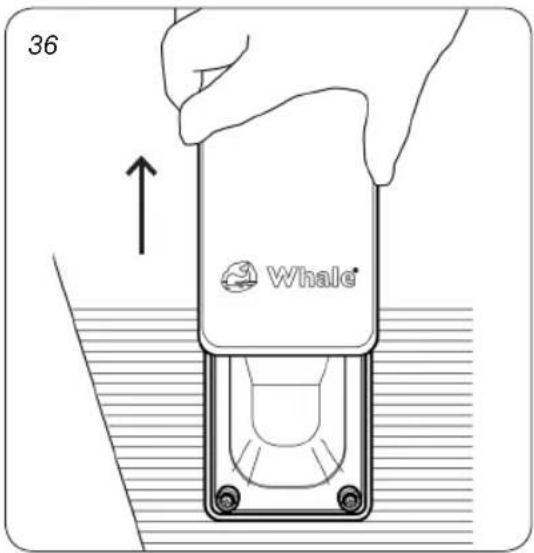

Operatie (▶ 19-22) of (▶ 24 -2 8) of (▶ 33) of (▶ 36-40)

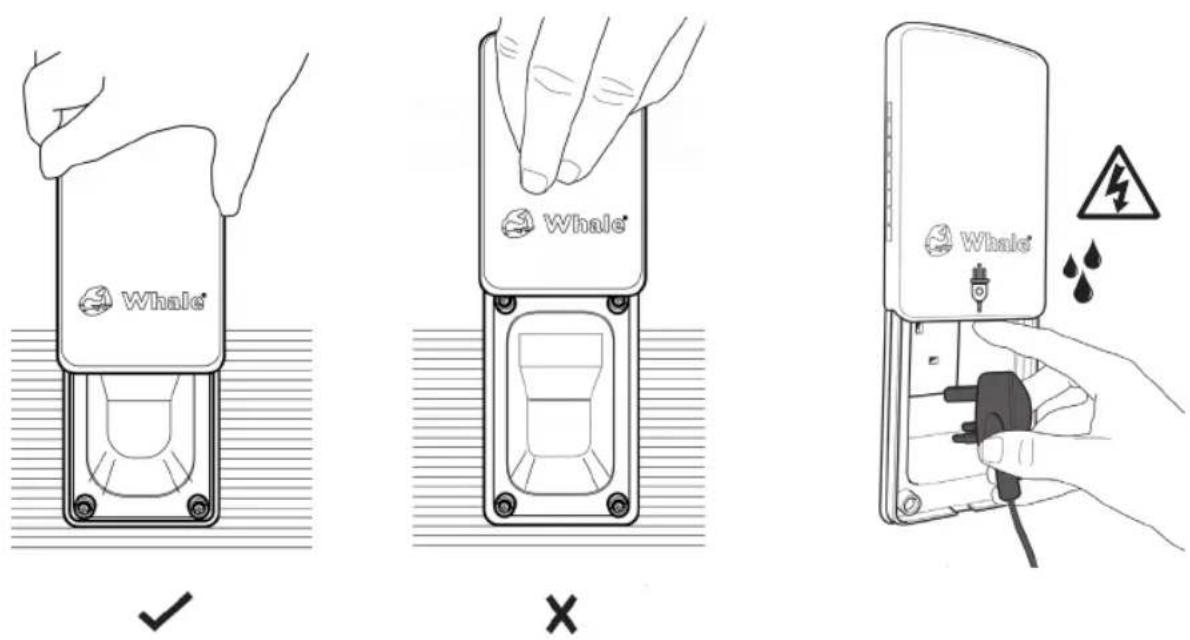

- (afb. 4.) Alle deksels van stopcontacten moeten gesloten blijven als ze niet worden gebruikt. Houd er bij slechte weersomstandigheden zoals sneeuw, vorst of zware regen rekening mee dat u het risico loopt van een electrische schok.

afb. 3. afb. 4.

Met de nieuwe Whale stroomaansluiting In contactdoos kunt u veilig 230V/16amp netvoeding gebruiken in uw caravan, motorhome of camper.

SE 1. Nätström i

Dit makkelijke stroomuitlaat stopcontact heeft een UK 3 pin of SCHUKO 2 pin stopcontact (EU) dat u in staat stelt om elektrische apparaten aan te sluiten op 13-amp (UK) of 16-amp (EU) apparatuur zoals elektrisch gereedschap, verlichting, televisie of spelconsoles. De Easi-schuifdeksel kan volledig worden gesloten als u het stopcontact gebruikt, waardoor het hele stopcontact waterdicht is tegen de elementen.

SE 2. Elnätuttag

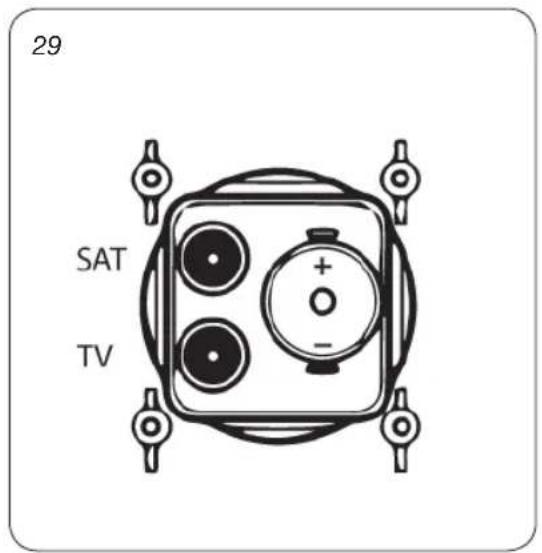

Entertainment onderweg met het Whale Multimedia 3 in 1 stopcontact. Voor TV antenne en satelliet en een 12v d.c. uitlaat stopcontact om uw apparaten van stroom te voorzien.

SE 3. Multimedia 3-i-1-uttag

NL Het installateren van de fittingen

SE Anslutningsinstallation

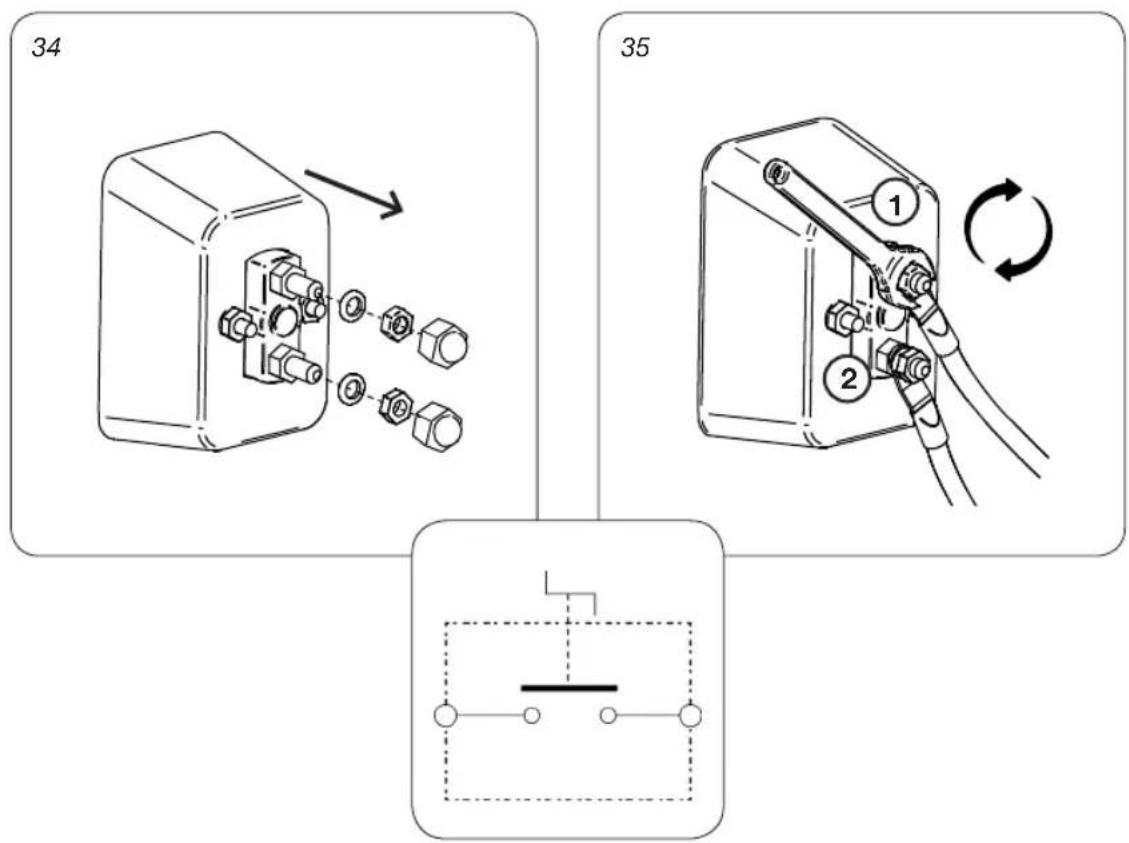

NL 4. Hoofdschakelaar

De Whale hoofdschakelaar stelt u in staat om de elektriciteit voor uw apparaten uit te schakelen waardoor uw batterij langer meegaat.

NL Het installateren van de fittingen

SE Anslutningsinstallation

Operation

DE Betrieb
FR Fonctionnement
IT Funzionamento
ES Funcionamiento
NL Gebruik
SE Drift

NL Dit product van Whale heeft een garantie van 2 jaar. Lees a.u.b. het bijgesloten document voor details van onze verklaring over beperkte garantie.

© Copyright Whale® 2018 – alle rechten voorbehouden.

Gehele of gedeeltelijke reproductie zonder toestemming is verboden. WHALE ² is een geregistreerd handelsmerk van Munster Simms Engineering Limited, Bangor, Noord-lerland trading als Whale. Het beleid van Whale is gericht op permanente verbetering en wij behouden ons het recht voor om de specificaties te wijzigen zonder voorafgaand bericht. De illustraties zijn alleen bedoeld als richtsnoer. Noch de juistheld noch de volledigheid van de informatie in deze of enige andere productinformatie is door het bedrijf gegarandeerd, de informatie kan naar eigen goeddunken worden gewijzigd.

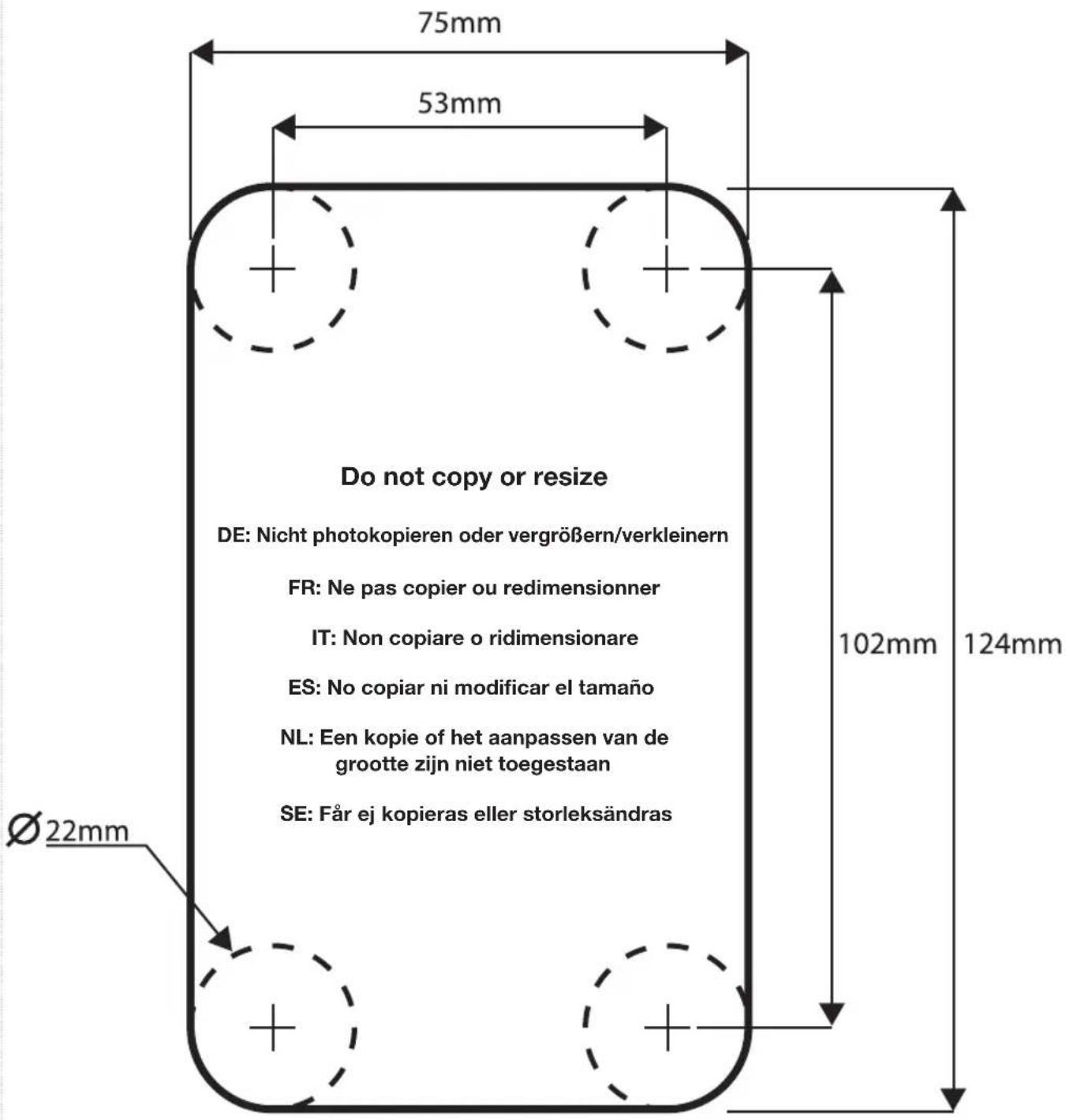

Externe aansluiting montagnoprofiel

Monteringsprofil, externt uttag SE

DE

Wij verklaren op eigen verantwoordelijkheid dat het volgende apparaat:

Productomschrijving: 'Easi-Slide' stopcontacten aan de buitenzijde

Modelnaam en -nummer.: Elektriciteit in stopcontact S03100

Merknaam: Whale®

In overeenstemming is met de volgende relevante EU-wetgeving:

LVD-richtlijn 2014/35/EU

Gebaseerd op de volgende geharmoniseerde normen:

EN 60335-1-2012

EN 60309 - 1 - 1999

En derhalve voldoet aan de essentiële vereisten van deze richtlijnen.

Naam en functie van de persoon die het contract heeft met de fabrikant of

bevoegde vertegenwoordiger:

Naam: Richard Bovill

Functie: Engineering Director

Locatie: Munster Simms Engineering Ltd

Datum van uitgifte: 2018
