Isolator Switch Socket - Interruttore Whale - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Presa con sezionatore di isolamento
Marca	Whale
Modello	Isolator Switch Socket
Categoria	Interruttore
Utilizzo	Veicoli da diporto (caravan, camper, furgoni)
Alimentazione	230 V AC, 16 A
Funzioni principali	Interrompere l'alimentazione elettrica degli apparecchi per preservare la batteria
Peso stimato	0,5 kg
Dimensioni stimate	100 x 100 x 80 mm
Materiale	Plastica, gomma di tenuta
Grado di protezione stimato	IP44
Colore	Bianco/grigio
Contenuto della confezione	1 x presa con sezionatore di isolamento, 1 x chiave di isolamento
Accessori richiesti	Coperchio Easi-Slide (venduto separatamente)
Norme	EN 60335-1, EN 60309-1, Direttiva bassa tensione 2014/35/UE
Garanzia	2 anni
Manutenzione e pulizia	Pulire regolarmente le scanalature e le guide; rimuovere il materiale sigillante dopo l'installazione.
Sicurezza	Installazione da parte di una persona qualificata (BS7671/CEI 60364); isolare il veicolo da qualsiasi fonte di energia prima dei lavori; coperchi chiusi quando non in uso; rischio di scossa elettrica in caso di maltempo.
Ricambi e riparabilità	Il cavo di alimentazione danneggiato deve essere sostituito con un cavo speciale fornito dal produttore.
Informazioni generali	Marchio registrato Whale (Munster Simms Engineering Limited, Irlanda del Nord)

Domande frequenti - Isolator Switch Socket Whale

Qual è il ruolo del sezionatore di isolamento Whale?

Il sezionatore di isolamento consente di interrompere l'alimentazione elettrica dei vostri apparecchi per preservare la durata della batteria nei veicoli da diporto.

Posso installare la presa da solo?

No, l'installazione deve essere eseguita da una persona qualificata secondo le norme BS7671 PARTE 2/CEI 60364.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un profilo di montaggio (pagina 43 del manuale), nastro adesivo, nastro di mascheratura, viti e dadi piatti se necessario.

Il coperchio Easi-Slide è incluso?

No, il coperchio Easi-Slide Whale è venduto separatamente ed è necessario per proteggere la presa dalle intemperie.

Quali sono la tensione e la corrente supportate?

La presa supporta una tensione di 230 V e una corrente di 16 A.

Come effettuare la manutenzione della presa isolatrice?

Dopo l'installazione, rimuovere il materiale sigillante attorno alla presa e pulire le scanalature. Verificare che le guide del coperchio siano libere da detriti.

Cosa fare se il coperchio non scorre liberamente?

Rimuovere il coperchio e assicurarsi che le guide siano pulite, senza materiale sigillante o detriti.

La garanzia è ancora valida in caso di modifica?

Qualsiasi alterazione, uso improprio o impiego di parti non originali Whale può annullare la garanzia.

Posso utilizzare la presa in caso di maltempo?

Il coperchio deve rimanere chiuso quando la presa non è in uso. In caso di neve, gelo o forte pioggia, esiste il rischio di scossa elettrica.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com.

MANUALE UTENTE Isolator Switch Socket Whale

Prese esterne per utilità

Ingresso dell'elettricità della conduttura principale, Prese esterne rete elettrica, multimedia 3 in 1 e con sezionatore

Istruzioni per l'installazione e per l'uso

ES Easi-Slide

Ingresso dell'elettricità della conduttura principale, Prese esterne rete elettrica, multimedia 3 in 1 e con sezionatore

Istruzioni per l'installazione e per l'uso

Il pacchetto della presa d'ingresso dell'elettricità della conduttura principale contiene: 1 presa d'ingresso dell'elettricità della conduttura principale Whale

La confezione presa esterna rete elettrica contiene:

1x presa esterna rete elettrica Whale

La confezione presa multimedia 3 in 1 contiene:

1x presa multimedia 3 in 1 Whale

La confezione presa con sezionatore contiene:

1x presa con sezionatore Whale

1x chiave isolatore

In aggiunta a tutte e 4 le confezioni avrete bisogno di: 1x coperchio Easi-Slide Whale

Tutti i lavori devono essere eseguiti da una persona competente come stabilito dalla norma BS7671 PART 2/IEC 60364.

Indice

Installazione della presa 23

1. Ingresso dell'elettricità della conduttura principale 26
2. Presa esterna rete elettrica 30
3. Presa multimedia 3 in 1 34
4. Sezionatore 38

Presa esterna Profilo di montaggio 43

Sicurezza

• Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, con mancanza di esperienza e conoscenze, a meno che non vengano supervisionate o abbiamo ricevuto le istruzioni relative all'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.
• I bambini devono essere supervisionati al fine di assicurare che non giochino con l'applicazione
• Qualsiasi modifica all'apparecchio, uso improprio o impiego di parti non originali Whale potrebbero rendere nulla la garanzia. La mancata osservanza delle istruzioni per l'installazione e per l'uso causerà l'annullamento della garanzia e l'esclusione delle rivendicazioni di responsabilità. È altresì illegale usare l'apparecchio se installato in modo errato e in alcuni paesi può rendere illegale anche l'uso del veicolo.
• Se il cavo di alimentazione di ingresso o uscita della conduttura principale è danneggiato, deve essere sostituito con un cavo o complesso speciale disponibile presso il produttore o un suo agente.
• Solo per l'uso in veicoli ricreativi.

Prima di iniziare

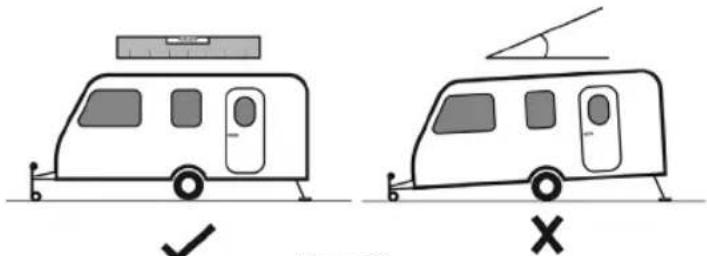

• (Figure 1) Accertarsi che la vostra roulotte, il vostro camper o furgoncino si trovino su una superficie piana e siano stabili.

- (Figura 2) Accertarsi di avere sufficiente spazio per l'installazione inclusa la distanza sufficiente per il coperchio Easi-Slide Whale durante l'installazione e l'apertura.

Installazione della presa (▶1 - 17)

•( ▶1) Accertarsi di avere sufficiente spazio per l'installazione inclusa la distanza sufficiente per il coperchio Easi-Slide Whale durante l'installazione e l'apertura.
•( ▶2) Utilizzare il profilo di montaggio della presa di cui a pagina 43 come modello di taglio e fissarlo alla parete del veicolo con nastro adesivo di carta.
•( ▶8) Posizionare il nastro adesivo di carta tutt'intorno all'esterno della presa per proteggere le scanalature.
•( ▶11) Accertarsi che la parte posteriore della presa sia pulita e priva di sporco o detriti al fine di assicurare una buona tenuta.

•( ▶ 13) Avvitare le viti uniformemente al fine di evitare di torcere la presa. Seguire l'ordine mostrato.
•( ▶ 14) Nel caso in cui le assi della parete non siano presenti dietro la sagoma della presa, utilizzare dadi piatti per fissare le viti in posizione.
• ( ▶ 15) Quando si rimuove il sigillante dalla parte che circonda la presa una volta installata, pulire anche le scanalature per assicurare protezione e un perfetto funzionamento della presa.

Suggerimenti utili

• Se, una volta installato, il coperchio non si muove liberamente, rimuoverlo e assicurarsi che le guide siano prive di sigillante e di detriti.
• Se vi sembra che la vostra presa sia torta una volta installata, regolare leggermente le viti di tenuta.

Installazione dei raccordi (▶18) o (▶23a/23b) o (▶29-32) o (▶34-35)

• Accertate che il vostro veicolo sia isolato da qualsiasi sorgente elettrica prima di iniziare i lavori
• Tutti i raccordi devono essere installati da una persona competente come stabilito dalla norma by BS7671 Part 2/IEC 60364.

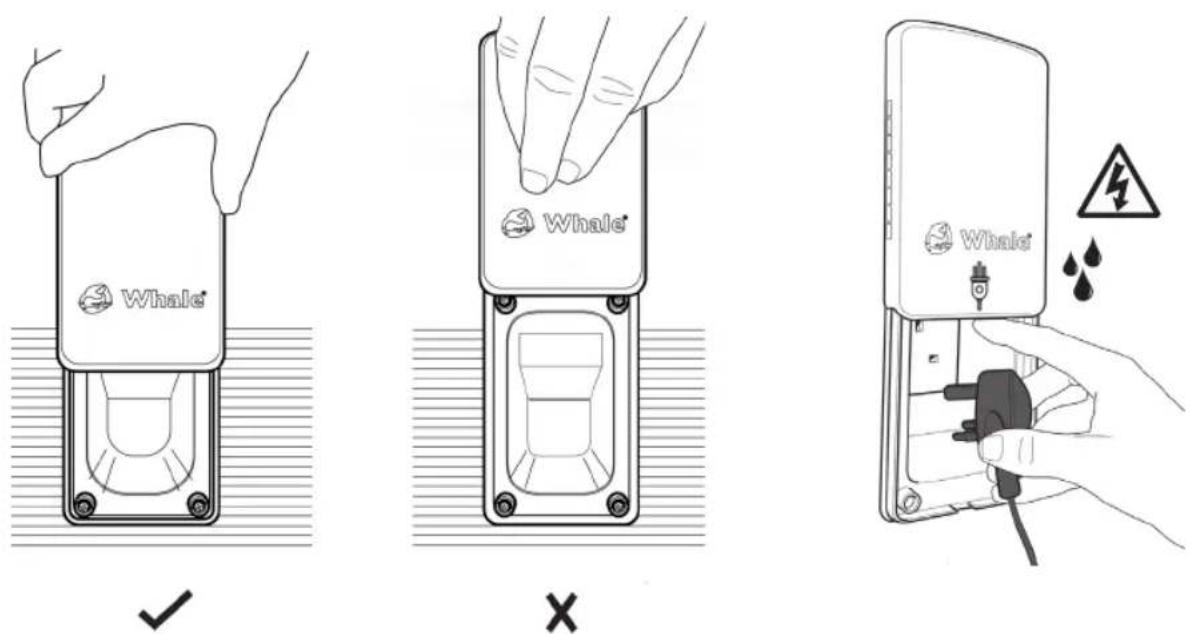

Funzionamento (▶ 19-22) o (▶ 24 -28) o (▶ 33) o (▶ 36-40)

- (Figura 4.) Tutti i coperchi delle prese devono restare chiusi quando non in uso. In caso di condizioni meteo avverse, ad esempio, neve, gelo o forte pioggia, tenere presente che esiste il rischio di folgorazione.

IT 1. Ingresso dell'elettricità della conduttura principale

La nuova presa d'ingresso dell'elettricità della conduttura principale Whale vi permette di connettervi all'elettricità della conduttura principale fino a 230 V/16 A con il vostro camper o la vostra roulotte mentre siete in sito.

IT 2. Presa esterna rete elettrica

Questa presa elettrica facilmente accessibile include una spina UK a 3 pin o una spina SCHUKO a 2 pin (UE) che consente di collegare apparecchi elettrici con potenza nominale di 13 amp (UK) o 16 amp (UE) come utensili elettrici, luci, TV o console di gioco. Il coperchio Easi-Slide può essere completamente chiuso quando è in uso, impermeabilizzato contro gli agenti atmosferici.

Divertimento in viaggio con la presa multimedia 3 in 1 Whale. Fornisce antenna TV e satellite così come una presa elettrica da 12 v d.c. per alimentare o caricare i vostri dispositivi.

ES 3. Toma de corriente multimedia 3 en 1

IT Installazione dei raccordi

Il sezionatore Whale consente di staccare l'alimentazione ai vostri apparecchi risparmiando la batteria.

IT Installazione dei raccordi

Questo prodotto Whale è coperto da una garanzia di 2 anni. Vedere il documento allegato per i dettagli della nostra Dichiarazione di garanzia limitata.

©Copyright Whale *2018 – Tutti i diritti riservati. La riproduzione totale o parziale è vietata senza il nostro consenso. WHALE® è un marchio registrato di Munster Simms Engineering Limited, Bangor, Northern Ireland operante come Whale. La politica di Whale è quella di apportare continui miglioramenti e quindi ci riserviamo

il diritto di modificare le specifiche senza previa comunicazione. Le immagini hanno scopo meramente orientativo.

L'azienda non garantisce la precisione né la completezze delle informazioni contenute in questa o in altra documentazione del prodotto che possono essere soggette a cambiamenti a discrezione unica dell'azienda.

Profilo di montaggio presa esterna

DICHIARAZIONE DI CONFORMITÀ, STANDARD & APPROVAZIONI

Si dichiara sotto la propria esclusiva responsabilità che l'apparecchiatura seguente:

Descrizione prodotto: prese esterne easy-slide per i servizi pubblici

Nome e n° modello: presa d'ingresso dell'elettricità della conduttura principale S03100

Nome marca: Whale®

è conforme alla legislazione UE rilevante seguente:

Direttiva LVD 2014/35/UE

sulla base degli standard armonizzati seguenti:

EN 60335-1-2012

EN 60309 - 1 - 1999

L'attrezzatura è pertanto conforme ai requisiti essenziali di tali direttive.

Nome e ruolo della persona vincolante il produttore o del rappresentante autorizzato:

Nome: Richard Bovill

Ruolo: Direttore di progettazione

Data di emissione: 2018
